OPEL GRANDLAND X 2019.75 Manuel d'utilisation (in French)

Conduite et utilisation209La charge verticale à l'attelage maxi‐
male admissible (70 kg) est spécifiée
sur la plaquette signalétique du
dispositif d'attelage et dans les
papiers du véhicule.
Toujours essayer d'être proche de la
charge maximale d'accouplement
vertical, en particulier dans le cas de
lourdes remorques. La charge verti‐
cale à l'attelage ne doit jamais
descendre sous 25 kg.
Charge sur l'essieu arrière
Quand la remorque est accrochée et
que le véhicule tracteur est chargé au maximum, la charge admissible sur
l'essieu arrière (voir plaquette d'iden‐
tification ou papiers du véhicule) peut être dépassée de 60 kg, le poids total
autorisé en charge ne doit pas être
dépassé. Si la charge admissible sur
l'essieu arrière est dépassée, la
vitesse maximale est de 100 km/h.Dispositif d'attelageAvertissement
Quand le véhicule ne tracte pas de remorque, démonter la barre d'at‐
telage.
Montage de la barre d'attelage
Désencliqueter et rabattre la prise
vers le bas. Enlever le bouchon de
l'ouverture de barre d'attelage et l'en‐ gager.
Contrôle du serrage de la barre
d'attelage
● La marque rouge du bouton rota‐
tif doit se trouver en face de la
marque verte de la barre d'atte‐
lage.
● Le jeu entre le bouton rotatif et la
barre d'attelage doit être d'envi‐
ron 6 mm.

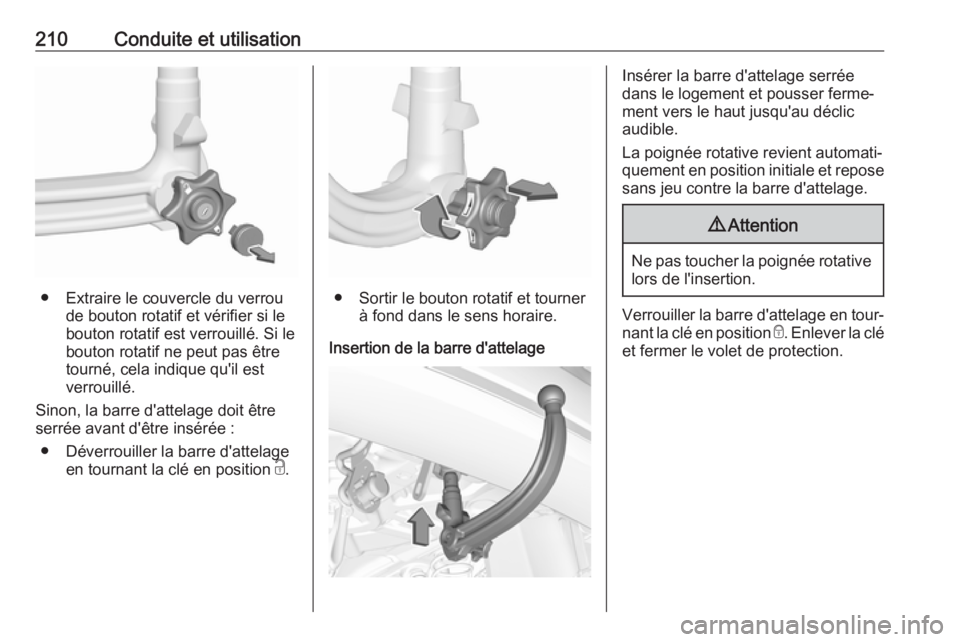

210Conduite et utilisation
● Extraire le couvercle du verroude bouton rotatif et vérifier si le
bouton rotatif est verrouillé. Si le
bouton rotatif ne peut pas être
tourné, cela indique qu'il est
verrouillé.
Sinon, la barre d'attelage doit être
serrée avant d'être insérée :
● Déverrouiller la barre d'attelage en tournant la clé en position c.● Sortir le bouton rotatif et tourner
à fond dans le sens horaire.
Insertion de la barre d'attelage
Insérer la barre d'attelage serrée
dans le logement et pousser ferme‐
ment vers le haut jusqu'au déclic
audible.
La poignée rotative revient automati‐ quement en position initiale et repose
sans jeu contre la barre d'attelage.9 Attention
Ne pas toucher la poignée rotative
lors de l'insertion.
Verrouiller la barre d'attelage en tour‐
nant la clé en position e. Enlever la clé
et fermer le volet de protection.

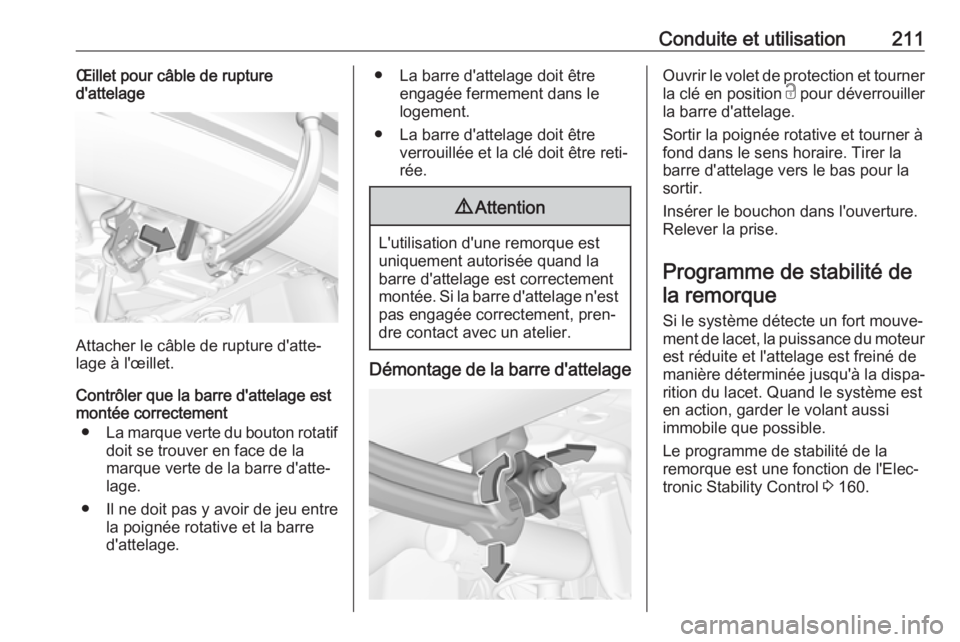

Conduite et utilisation211Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Contrôler que la barre d'attelage est
montée correctement
● La marque verte du bouton rotatif
doit se trouver en face de la
marque verte de la barre d'atte‐
lage.
● Il ne doit pas y avoir de jeu entre la poignée rotative et la barre
d'attelage.
● La barre d'attelage doit être engagée fermement dans le
logement.
● La barre d'attelage doit être verrouillée et la clé doit être reti‐
rée.9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Démontage de la barre d'attelage
Ouvrir le volet de protection et tourner
la clé en position c pour déverrouiller
la barre d'attelage.
Sortir la poignée rotative et tourner à fond dans le sens horaire. Tirer la
barre d'attelage vers le bas pour la
sortir.
Insérer le bouchon dans l'ouverture.
Relever la prise.
Programme de stabilité de la remorque
Si le système détecte un fort mouve‐
ment de lacet, la puissance du moteur
est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi
immobile que possible.
Le programme de stabilité de la
remorque est une fonction de l'Elec‐
tronic Stability Control 3 160.

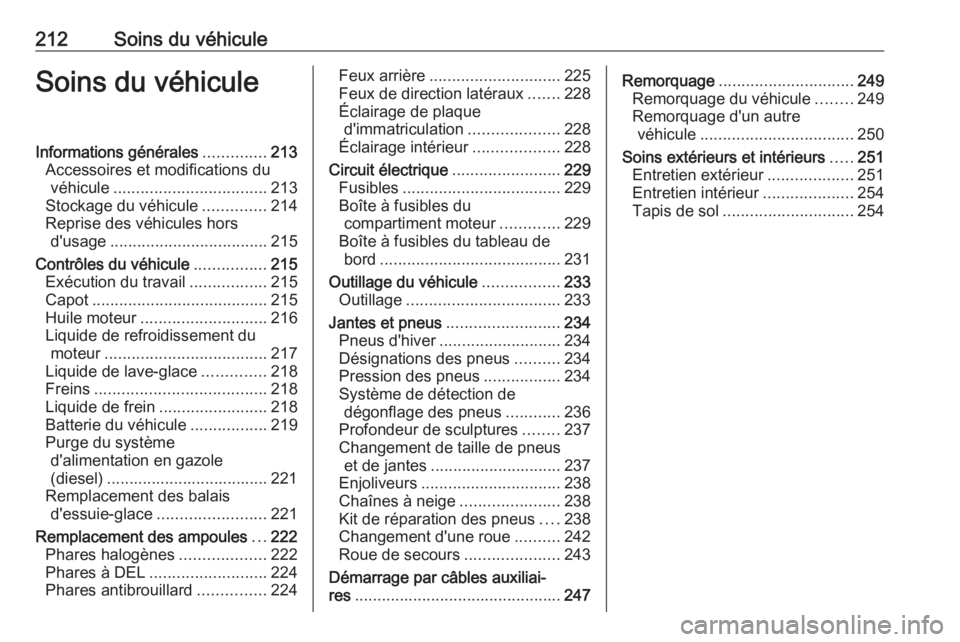

212Soins du véhiculeSoins du véhiculeInformations générales..............213
Accessoires et modifications du véhicule .................................. 213
Stockage du véhicule ..............214
Reprise des véhicules hors d'usage ................................... 215
Contrôles du véhicule ................215
Exécution du travail .................215
Capot ....................................... 215
Huile moteur ............................ 216
Liquide de refroidissement du moteur .................................... 217
Liquide de lave-glace ..............218
Freins ...................................... 218
Liquide de frein ........................218
Batterie du véhicule .................219
Purge du système d'alimentation en gazole
(diesel) .................................... 221
Remplacement des balais d'essuie-glace ........................ 221
Remplacement des ampoules ...222
Phares halogènes ...................222
Phares à DEL .......................... 224
Phares antibrouillard ...............224Feux arrière ............................. 225
Feux de direction latéraux .......228
Éclairage de plaque d'immatriculation ....................228
Éclairage intérieur ...................228
Circuit électrique ........................229
Fusibles ................................... 229
Boîte à fusibles du compartiment moteur .............229
Boîte à fusibles du tableau de bord ........................................ 231
Outillage du véhicule .................233
Outillage .................................. 233
Jantes et pneus ......................... 234
Pneus d'hiver ........................... 234
Désignations des pneus ..........234
Pression des pneus .................234
Système de détection de dégonflage des pneus ............236
Profondeur de sculptures ........237
Changement de taille de pneus et de jantes ............................. 237
Enjoliveurs ............................... 238
Chaînes à neige ......................238
Kit de réparation des pneus ....238
Changement d'une roue ..........242
Roue de secours .....................243
Démarrage par câbles auxiliai‐
res .............................................. 247Remorquage.............................. 249
Remorquage du véhicule ........249
Remorquage d'un autre véhicule .................................. 250
Soins extérieurs et intérieurs .....251
Entretien extérieur ...................251
Entretien intérieur ....................254
Tapis de sol ............................. 254

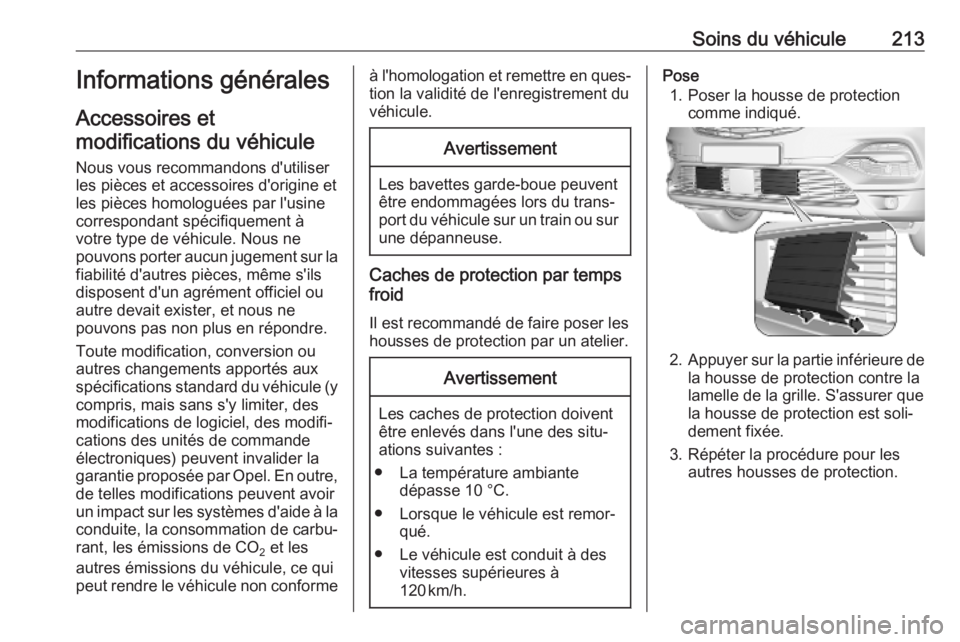

Soins du véhicule213Informations générales
Accessoires et modifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement àvotre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même s'ils
disposent d'un agrément officiel ou
autre devait exister, et nous ne
pouvons pas non plus en répondre.
Toute modification, conversion ou autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la
garantie proposée par Opel. En outre, de telles modifications peuvent avoir
un impact sur les systèmes d'aide à la
conduite, la consommation de carbu‐
rant, les émissions de CO 2 et les
autres émissions du véhicule, ce qui peut rendre le véhicule non conformeà l'homologation et remettre en ques‐ tion la validité de l'enregistrement du
véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Caches de protection par temps
froid
Il est recommandé de faire poser les housses de protection par un atelier.
Avertissement
Les caches de protection doivent
être enlevés dans l'une des situ‐
ations suivantes :
● La température ambiante dépasse 10 °C.
● Lorsque le véhicule est remor‐ qué.
● Le véhicule est conduit à des vitesses supérieures à
120 km/h.
Pose
1. Poser la housse de protection comme indiqué.
2. Appuyer sur la partie inférieure de
la housse de protection contre la
lamelle de la grille. S'assurer que
la housse de protection est soli‐
dement fixée.
3. Répéter la procédure pour les autres housses de protection.

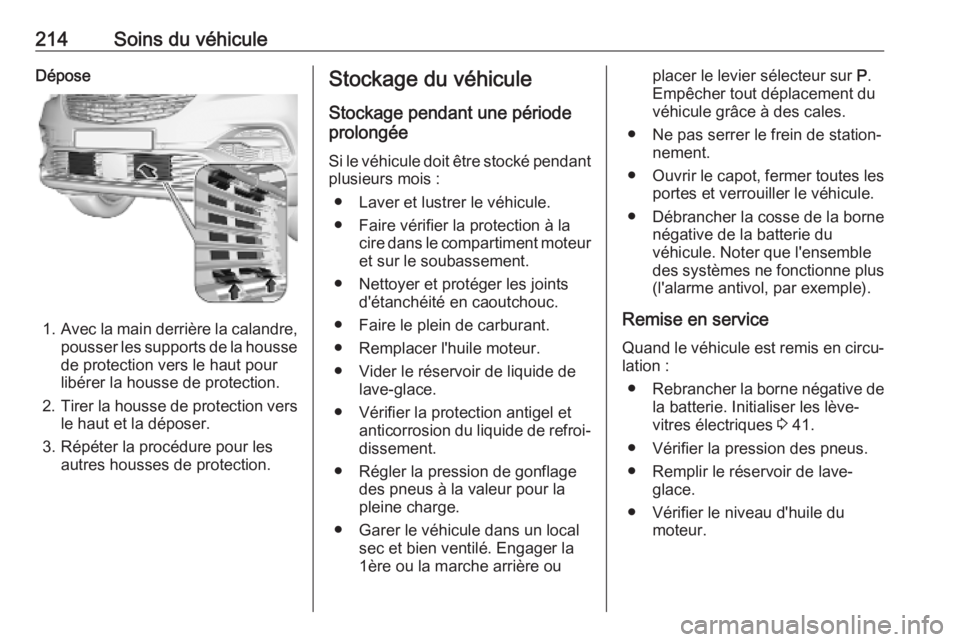

214Soins du véhiculeDépose
1.Avec la main derrière la calandre,
pousser les supports de la housse
de protection vers le haut pour
libérer la housse de protection.
2. Tirer la housse de protection vers
le haut et la déposer.
3. Répéter la procédure pour les autres housses de protection.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Faire le plein de carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ouplacer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Noter que l'ensemble
des systèmes ne fonctionne plus
(l'alarme antivol, par exemple).
Remise en service
Quand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Initialiser les lève-
vitres électriques 3 41.
● Vérifier la pression des pneus. ● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.

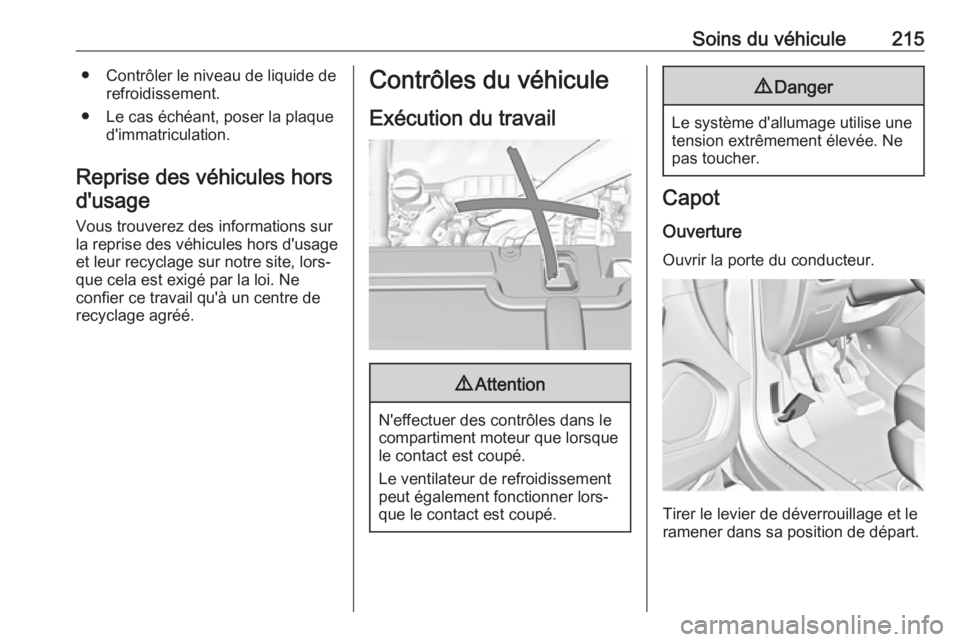

Soins du véhicule215● Contrôler le niveau de liquide derefroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐
que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Ouvrir la porte du conducteur.
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.

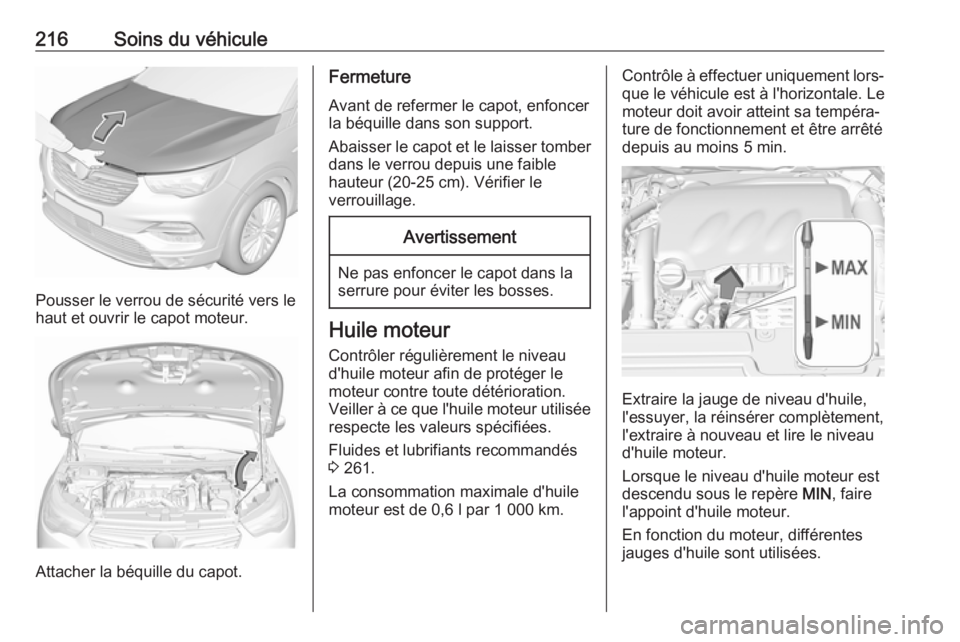

216Soins du véhicule
Pousser le verrou de sécurité vers le
haut et ouvrir le capot moteur.
Attacher la béquille du capot.
Fermeture
Avant de refermer le capot, enfoncer
la béquille dans son support.
Abaisser le capot et le laisser tomber
dans le verrou depuis une faible
hauteur (20-25 cm). Vérifier le
verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le
moteur contre toute détérioration.
Veiller à ce que l'huile moteur utilisée
respecte les valeurs spécifiées.
Fluides et lubrifiants recommandés
3 261.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 5 min.
Extraire la jauge de niveau d'huile,
l'essuyer, la réinsérer complètement,
l'extraire à nouveau et lire le niveau
d'huile moteur.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
En fonction du moteur, différentes
jauges d'huile sont utilisées.

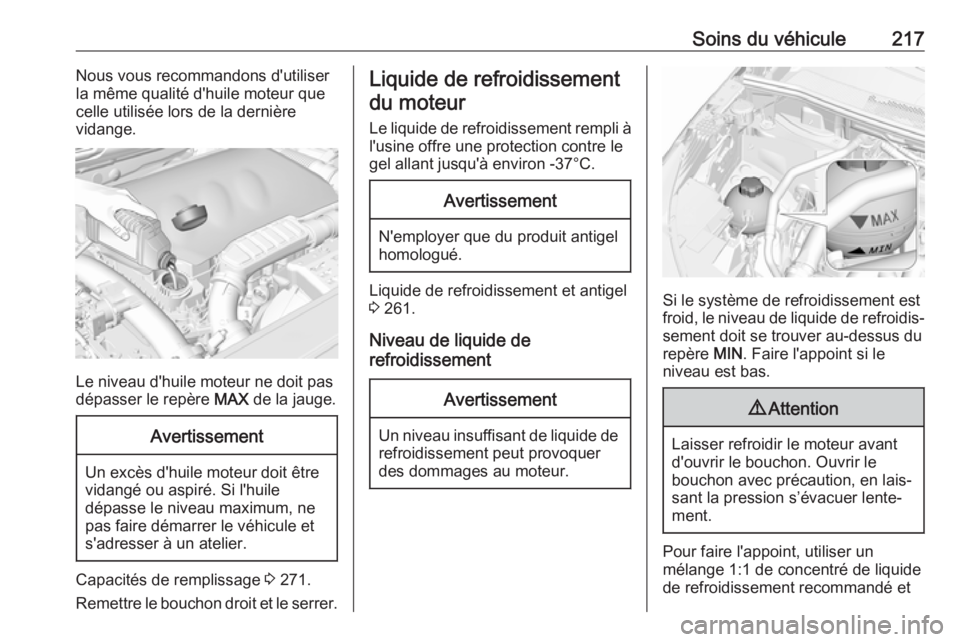

Soins du véhicule217Nous vous recommandons d'utiliser
la même qualité d'huile moteur que
celle utilisée lors de la dernière
vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré. Si l'huile
dépasse le niveau maximum, ne
pas faire démarrer le véhicule et
s'adresser à un atelier.
Capacités de remplissage 3 271.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement rempli à
l'usine offre une protection contre le
gel allant jusqu'à environ -37°C.Avertissement
N'employer que du produit antigel
homologué.
Liquide de refroidissement et antigel 3 261.
Niveau de liquide de
refroidissement
Avertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère MIN. Faire l'appoint si le
niveau est bas.
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le
bouchon avec précaution, en lais‐
sant la pression s’évacuer lente‐
ment.
Pour faire l'appoint, utiliser un
mélange 1:1 de concentré de liquide
de refroidissement recommandé et

218Soins du véhiculed'eau de ville propre. Si du concentréde liquide de refroidissement n'est
pas disponible, utiliser de l'eau de
ville propre. Serrer fermement le
bouchon. Faire contrôler la concen‐ tration de liquide de refroidissement
et faire remédier à la cause de la perte
de liquide de refroidissement par un
atelier.
Liquide de lave-glace
Remplir d'eau propre mélangée à une quantité adéquate de produit de lave-
glace agréé contenant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de
température.
Produit de lave-glace 3 261.
Freins
Si la garniture de frein atteint l'épais‐
seur minimale, on entend un bruit de
grincement lors du freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas
effectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein9 Attention
Le liquide de frein est nocif et
corrosif. Éviter les contacts avec
les yeux, la peau, les tissus et les
surfaces peintes.
Le niveau de liquide de frein doit se
situer entre les indications DANGER
et MAX .
Si le niveau de liquide est en dessous
de l'indication DANGER, contacter un
atelier.
Liquide de frein/ d'embrayage 3 261.
