OPEL GRANDLAND X 2019.75 Manuel d'utilisation (in French)

Conduite et utilisation189

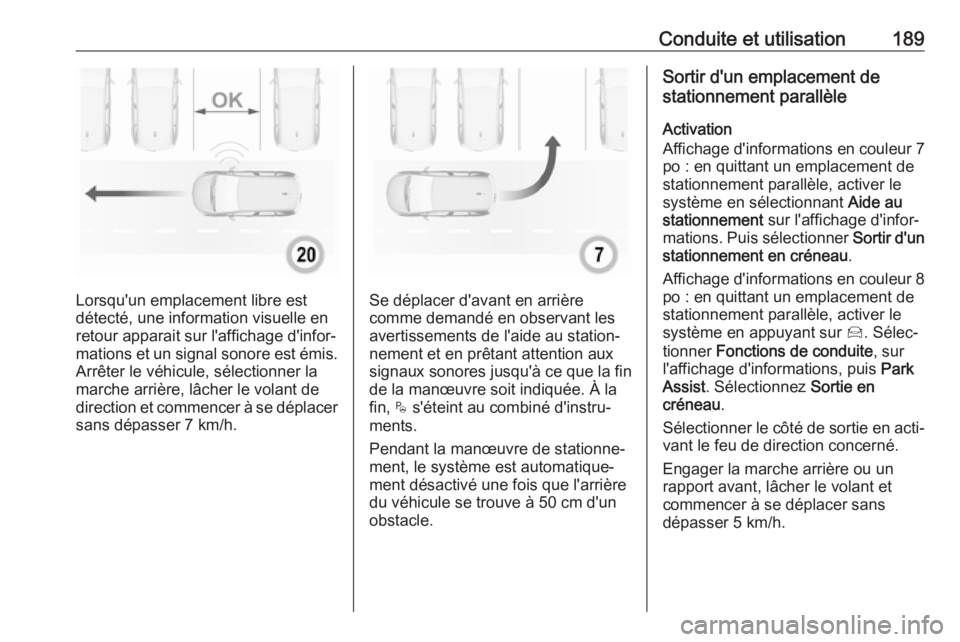

Lorsqu'un emplacement libre est
détecté, une information visuelle en
retour apparait sur l'affichage d'infor‐
mations et un signal sonore est émis.
Arrêter le véhicule, sélectionner la
marche arrière, lâcher le volant de
direction et commencer à se déplacer sans dépasser 7 km/h.Se déplacer d'avant en arrière
comme demandé en observant les
avertissements de l'aide au station‐
nement et en prêtant attention aux
signaux sonores jusqu'à ce que la fin
de la manœuvre soit indiquée. À la fin, $ s'éteint au combiné d'instru‐
ments.
Pendant la manœuvre de stationne‐
ment, le système est automatique‐
ment désactivé une fois que l'arrière
du véhicule se trouve à 50 cm d'un
obstacle.
Sortir d'un emplacement de
stationnement parallèle
Activation
Affichage d'informations en couleur 7 po : en quittant un emplacement de
stationnement parallèle, activer le
système en sélectionnant Aide au
stationnement sur l'affichage d'infor‐
mations. Puis sélectionner Sortir d'un
stationnement en créneau .
Affichage d'informations en couleur 8 po : en quittant un emplacement de
stationnement parallèle, activer le
système en appuyant sur Í. Sélec‐
tionner Fonctions de conduite , sur
l'affichage d'informations, puis Park
Assist . Sélectionnez Sortie en
créneau .
Sélectionner le côté de sortie en acti‐ vant le feu de direction concerné.
Engager la marche arrière ou un
rapport avant, lâcher le volant et
commencer à se déplacer sans
dépasser 5 km/h.

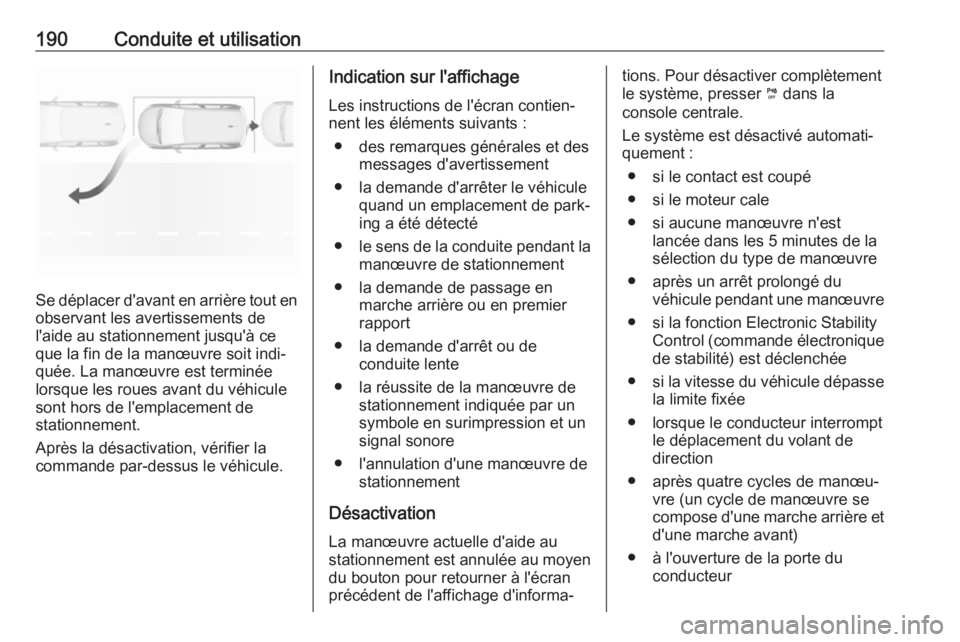

190Conduite et utilisation
Se déplacer d'avant en arrière tout enobservant les avertissements de
l'aide au stationnement jusqu'à ce
que la fin de la manœuvre soit indi‐
quée. La manœuvre est terminée
lorsque les roues avant du véhicule
sont hors de l'emplacement de
stationnement.
Après la désactivation, vérifier la commande par-dessus le véhicule.
Indication sur l'affichage
Les instructions de l'écran contien‐
nent les éléments suivants :
● des remarques générales et des messages d'avertissement
● la demande d'arrêter le véhicule quand un emplacement de park‐
ing a été détecté
● le sens de la conduite pendant la
manœuvre de stationnement
● la demande de passage en marche arrière ou en premier
rapport
● la demande d'arrêt ou de conduite lente
● la réussite de la manœuvre de stationnement indiquée par un
symbole en surimpression et un
signal sonore
● l'annulation d'une manœuvre de stationnement
Désactivation
La manœuvre actuelle d'aide au
stationnement est annulée au moyen du bouton pour retourner à l'écran
précédent de l'affichage d'informa‐tions. Pour désactiver complètement
le système, presser ¼ dans la
console centrale.
Le système est désactivé automati‐
quement :
● si le contact est coupé
● si le moteur cale
● si aucune manœuvre n'est lancée dans les 5 minutes de la
sélection du type de manœuvre
● après un arrêt prolongé du véhicule pendant une manœuvre
● si la fonction Electronic Stability Control (commande électronique
de stabilité) est déclenchée
● si la vitesse du véhicule dépasse
la limite fixée
● lorsque le conducteur interrompt le déplacement du volant de
direction
● après quatre cycles de manœu‐ vre (un cycle de manœuvre secompose d'une marche arrière et d'une marche avant)
● à l'ouverture de la porte du conducteur

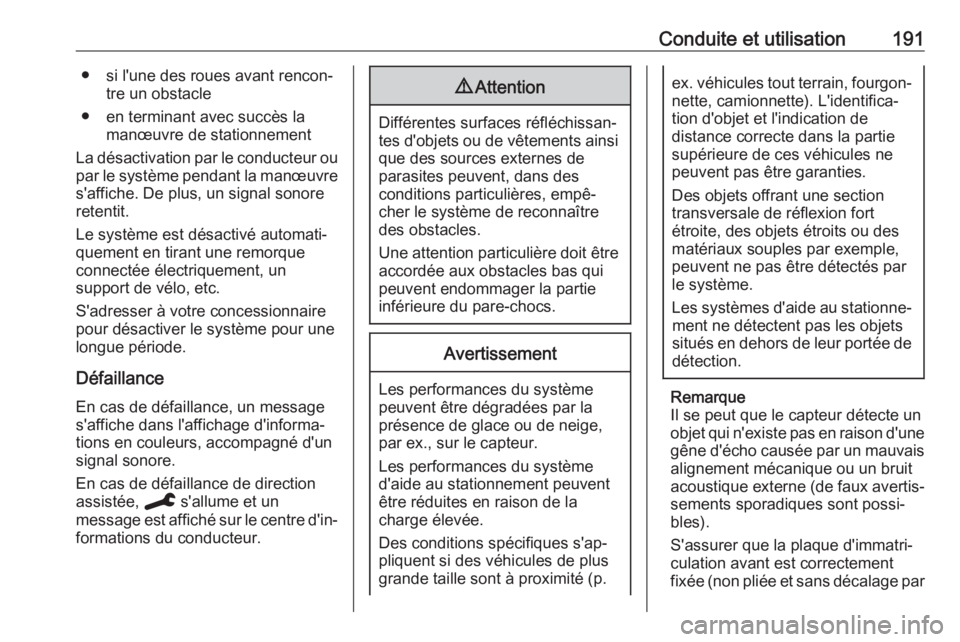

Conduite et utilisation191● si l'une des roues avant rencon‐tre un obstacle
● en terminant avec succès la manœuvre de stationnement
La désactivation par le conducteur ou
par le système pendant la manœuvre
s'affiche. De plus, un signal sonore
retentit.
Le système est désactivé automati‐
quement en tirant une remorque
connectée électriquement, un
support de vélo, etc.
S'adresser à votre concessionnaire
pour désactiver le système pour une
longue période.
Défaillance
En cas de défaillance, un message s'affiche dans l'affichage d'informa‐
tions en couleurs, accompagné d'un
signal sonore.
En cas de défaillance de direction
assistée, C s'allume et un
message est affiché sur le centre d'in‐
formations du conducteur.9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de
parasites peuvent, dans des
conditions particulières, empê‐
cher le système de reconnaître
des obstacles.
Une attention particulière doit être
accordée aux obstacles bas qui
peuvent endommager la partie
inférieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la
présence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité (p.
ex. véhicules tout terrain, fourgon‐
nette, camionnette). L'identifica‐
tion d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de détection.
Remarque
Il se peut que le capteur détecte un
objet qui n'existe pas en raison d'une
gêne d'écho causée par un mauvais alignement mécanique ou un bruit
acoustique externe (de faux avertis‐
sements sporadiques sont possi‐
bles).
S'assurer que la plaque d'immatri‐
culation avant est correctement
fixée (non pliée et sans décalage par

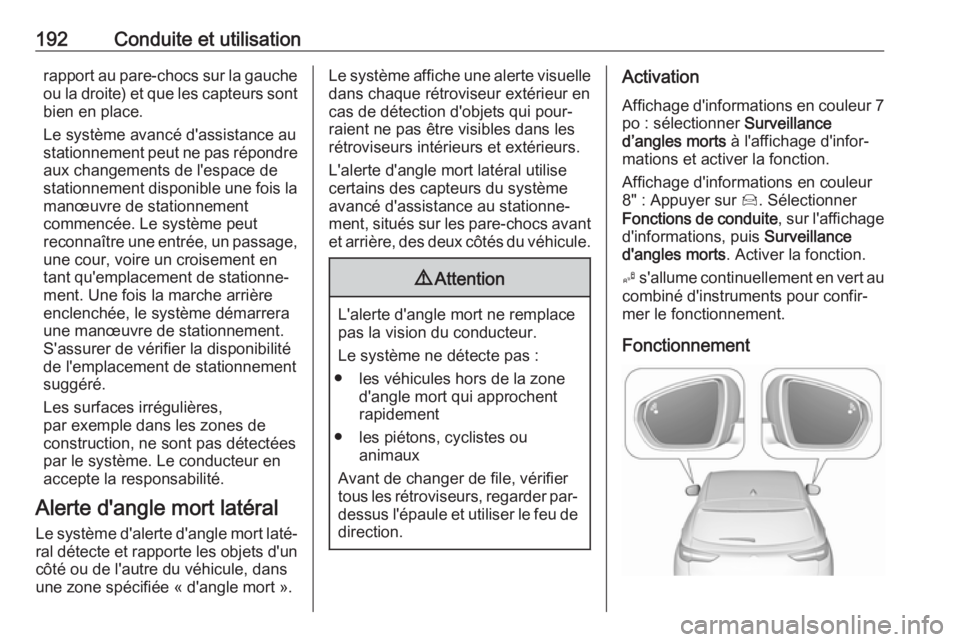

192Conduite et utilisationrapport au pare-chocs sur la gauche
ou la droite) et que les capteurs sont
bien en place.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace destationnement disponible une fois la
manœuvre de stationnement
commencée. Le système peut
reconnaître une entrée, un passage, une cour, voire un croisement en
tant qu'emplacement de stationne‐
ment. Une fois la marche arrière
enclenchée, le système démarrera
une manœuvre de stationnement.
S'assurer de vérifier la disponibilité
de l'emplacement de stationnement
suggéré.
Les surfaces irrégulières,
par exemple dans les zones de
construction, ne sont pas détectées
par le système. Le conducteur en
accepte la responsabilité.
Alerte d'angle mort latéral
Le système d'alerte d'angle mort laté‐ ral détecte et rapporte les objets d'un
côté ou de l'autre du véhicule, dans
une zone spécifiée « d'angle mort ».Le système affiche une alerte visuelle dans chaque rétroviseur extérieur en
cas de détection d'objets qui pour‐
raient ne pas être visibles dans les
rétroviseurs intérieurs et extérieurs.
L'alerte d'angle mort latéral utilise
certains des capteurs du système
avancé d'assistance au stationne‐
ment, situés sur les pare-chocs avant
et arrière, des deux côtés du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent
rapidement
● les piétons, cyclistes ou animaux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le feu de
direction.
Activation
Affichage d'informations en couleur 7 po : sélectionner Surveillance
d’angles morts à l'affichage d'infor‐
mations et activer la fonction.
Affichage d'informations en couleur
8" : Appuyer sur Í. Sélectionner
Fonctions de conduite , sur l'affichage
d'informations, puis Surveillance
d'angles morts . Activer la fonction.
B s'allume continuellement en vert au
combiné d'instruments pour confir‐
mer le fonctionnement.
Fonctionnement

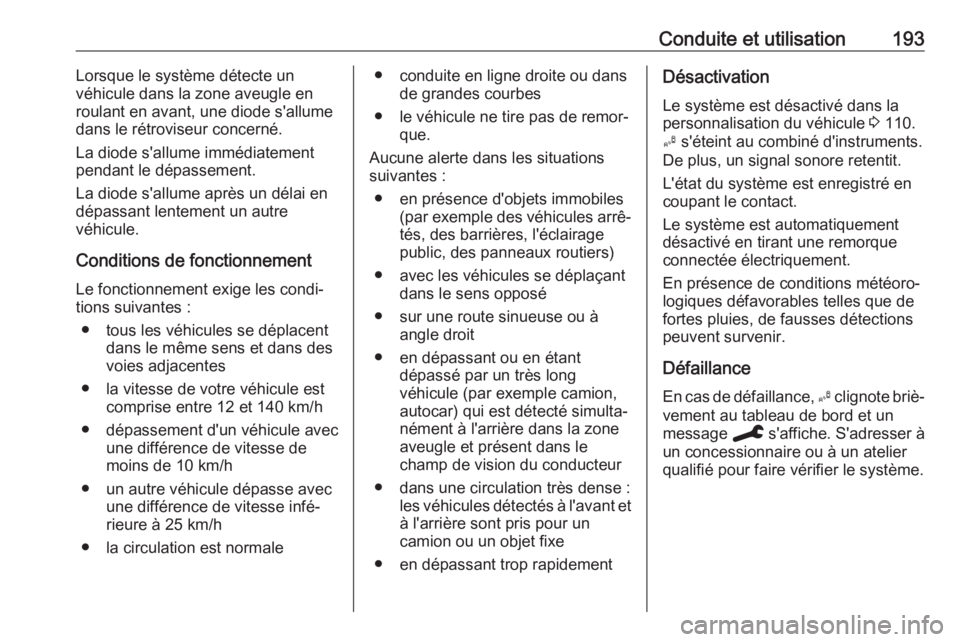

Conduite et utilisation193Lorsque le système détecte un
véhicule dans la zone aveugle en
roulant en avant, une diode s'allume
dans le rétroviseur concerné.
La diode s'allume immédiatement
pendant le dépassement.
La diode s'allume après un délai en
dépassant lentement un autre
véhicule.
Conditions de fonctionnement
Le fonctionnement exige les condi‐
tions suivantes :
● tous les véhicules se déplacent dans le même sens et dans des
voies adjacentes
● la vitesse de votre véhicule est comprise entre 12 et 140 km/h
● dépassement d'un véhicule avec une différence de vitesse de
moins de 10 km/h
● un autre véhicule dépasse avec une différence de vitesse infé‐
rieure à 25 km/h
● la circulation est normale● conduite en ligne droite ou dans de grandes courbes
● le véhicule ne tire pas de remor‐ que.
Aucune alerte dans les situations
suivantes :
● en présence d'objets immobiles (par exemple des véhicules arrê‐tés, des barrières, l'éclairage
public, des panneaux routiers)
● avec les véhicules se déplaçant dans le sens opposé
● sur une route sinueuse ou à angle droit
● en dépassant ou en étant dépassé par un très long
véhicule (par exemple camion,
autocar) qui est détecté simulta‐
nément à l'arrière dans la zone
aveugle et présent dans le
champ de vision du conducteur
● dans une circulation très dense : les véhicules détectés à l'avant et
à l'arrière sont pris pour un
camion ou un objet fixe
● en dépassant trop rapidementDésactivation
Le système est désactivé dans la personnalisation du véhicule 3 110.
B s'éteint au combiné d'instruments.
De plus, un signal sonore retentit.
L'état du système est enregistré en
coupant le contact.
Le système est automatiquement
désactivé en tirant une remorque
connectée électriquement.
En présence de conditions météoro‐
logiques défavorables telles que de
fortes pluies, de fausses détections
peuvent survenir.
Défaillance
En cas de défaillance, B clignote briè‐
vement au tableau de bord et un
message C s'affiche. S'adresser à
un concessionnaire ou à un atelier
qualifié pour faire vérifier le système.

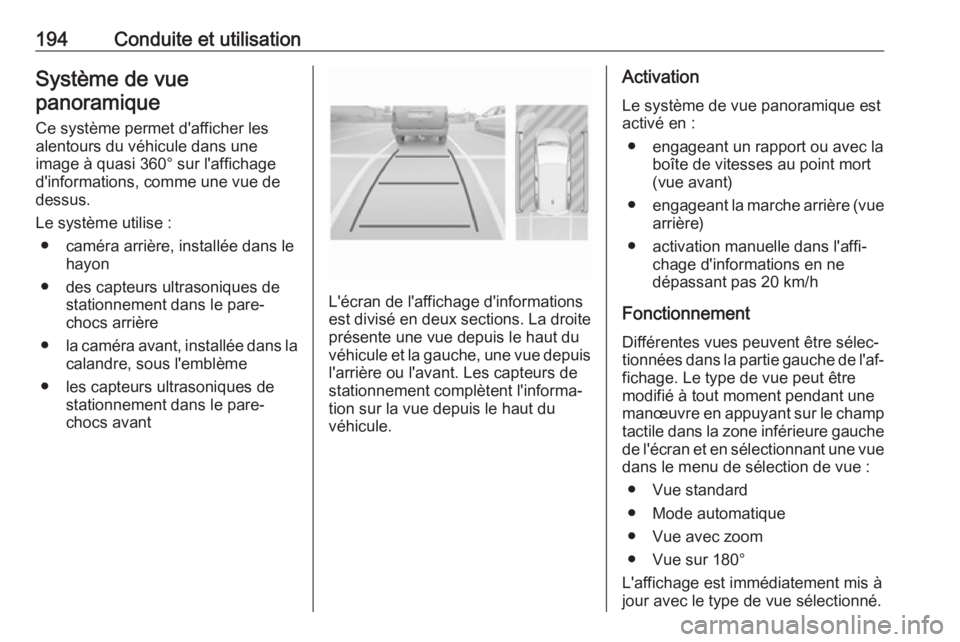

194Conduite et utilisationSystème de vuepanoramique
Ce système permet d'afficher les alentours du véhicule dans une
image à quasi 360° sur l'affichage
d'informations, comme une vue de
dessus.
Le système utilise : ● caméra arrière, installée dans le hayon
● des capteurs ultrasoniques de stationnement dans le pare-
chocs arrière
● la caméra avant, installée dans la
calandre, sous l'emblème
● les capteurs ultrasoniques de stationnement dans le pare-
chocs avant
L'écran de l'affichage d'informations est divisé en deux sections. La droite
présente une vue depuis le haut du
véhicule et la gauche, une vue depuis l'arrière ou l'avant. Les capteurs de
stationnement complètent l'informa‐
tion sur la vue depuis le haut du
véhicule.
Activation
Le système de vue panoramique est
activé en :
● engageant un rapport ou avec la boîte de vitesses au point mort
(vue avant)
● engageant la marche arrière (vue
arrière)
● activation manuelle dans l'affi‐ chage d'informations en ne
dépassant pas 20 km/h
Fonctionnement
Différentes vues peuvent être sélec‐
tionnées dans la partie gauche de l'af‐
fichage. Le type de vue peut être
modifié à tout moment pendant une
manœuvre en appuyant sur le champ tactile dans la zone inférieure gauche
de l'écran et en sélectionnant une vue dans le menu de sélection de vue :
● Vue standard
● Mode automatique
● Vue avec zoom
● Vue sur 180°
L'affichage est immédiatement mis à
jour avec le type de vue sélectionné.

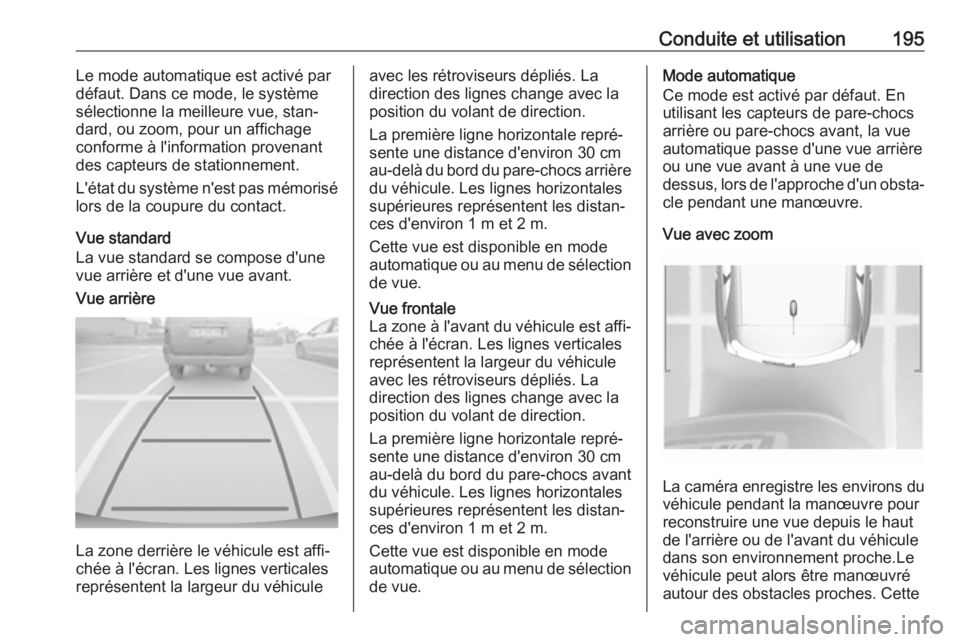

Conduite et utilisation195Le mode automatique est activé par
défaut. Dans ce mode, le système
sélectionne la meilleure vue, stan‐
dard, ou zoom, pour un affichage
conforme à l'information provenant
des capteurs de stationnement.
L'état du système n'est pas mémorisé
lors de la coupure du contact.
Vue standard
La vue standard se compose d'une
vue arrière et d'une vue avant.Vue arrière
La zone derrière le véhicule est affi‐
chée à l'écran. Les lignes verticales
représentent la largeur du véhicule
avec les rétroviseurs dépliés. La
direction des lignes change avec la
position du volant de direction.
La première ligne horizontale repré‐
sente une distance d'environ 30 cm
au-delà du bord du pare-chocs arrière du véhicule. Les lignes horizontales
supérieures représentent les distan‐
ces d'environ 1 m et 2 m.
Cette vue est disponible en mode
automatique ou au menu de sélection
de vue.Vue frontale
La zone à l'avant du véhicule est affi‐
chée à l'écran. Les lignes verticales
représentent la largeur du véhicule
avec les rétroviseurs dépliés. La
direction des lignes change avec la
position du volant de direction.
La première ligne horizontale repré‐
sente une distance d'environ 30 cm
au-delà du bord du pare-chocs avant
du véhicule. Les lignes horizontales
supérieures représentent les distan‐
ces d'environ 1 m et 2 m.
Cette vue est disponible en mode
automatique ou au menu de sélection de vue.Mode automatique
Ce mode est activé par défaut. En
utilisant les capteurs de pare-chocs
arrière ou pare-chocs avant, la vue automatique passe d'une vue arrière
ou une vue avant à une vue de
dessus, lors de l'approche d'un obsta‐ cle pendant une manœuvre.
Vue avec zoom
La caméra enregistre les environs du
véhicule pendant la manœuvre pour
reconstruire une vue depuis le haut
de l'arrière ou de l'avant du véhicule
dans son environnement proche.Le
véhicule peut alors être manœuvré
autour des obstacles proches. Cette

196Conduite et utilisationvue est disponible avec le mode auto‐
matique ou dans le menu de sélection
de vue.
Vue sur 180°
La vue à 180° facilite le recul hors
d'un emplacement de stationnement, rendant possible d'observer l'appro‐
che des véhicules, des piétons et des cyclistes. Cette vue n'est pas recom‐
mandée pour une manœuvre
complète. Ceci se compose de trois
zones : gauche 1, centre 2 et droite 3.
Cette vue est disponible uniquement
depuis le menu de sélection de vue.
Désactivation
Le système de vue panoramique est
désactivé dans les cas suivants :
● en roulant à plus de 20 km/h
● 7 secondes après avoir désen‐ gagé la marche arrière
● en appuyant sur l'icône q dans le
coin supérieur gauche de l'écran
tactile
● en ouvrant le hayon
Remarques générales9 Attention
Le système de vue panoramique
ne remplace pas la vision du
conducteur. Il n'affiche pas les
enfants, les piétons, les cyclistes,
la circulation transversale, les
animaux ou tout autre objet se
trouvant hors de vue de la caméra,
par ex. en dessous du pare-chocs ou sous le véhicule.
Ne pas conduire ou stationner le
véhicule en s'aidant uniquement
du système de vue panoramique.
Vérifier toujours la zone aux alen‐
tours du véhicule avant de
conduire.
Les images affichées peuvent être
plus éloignées ou plus proches
qu'elles n'y paraissent. La zone
affichée est limitée et les objets
proches de l'un des bords du pare- chocs ou sous le pare-chocs ne
sont pas affichés à l'écran.
Limitations du système
Avertissement
Pour un fonctionnement optimal
du système, il est important que la lentille de la caméra intégrée auhayon entre les éclairages de
plaque d'immatriculation et celle
de la caméra avant intégrée à la
grille inférieure sous l'emblème
soient toujours propres. Rincer les lentilles à l'eau et essuyer avec un chiffon doux.
Ne pas nettoyer les lentilles avec
un jet de vapeur ou haute pres‐
sion.

Conduite et utilisation197Le système de vue panoramique peutne pas fonctionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des phares se reflète directementdans les lentilles de la caméra.
● Les conditions météorologiques, telles que le brouillard, la pluie oula neige, limitent la visibilité.
● Les lentilles de la caméra sont aveuglées par de la neige, de la
glace, de la neige fondue, de la
boue, de la saleté.
● Le véhicule tracte une remorque.
● Le véhicule a été accidenté.
● Il y a des changements de température extrêmes.
Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra s'affiche dans
l'affichage d'informations.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du
système d'assistance au station‐
nement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas reculer ou stationner le
véhicule en s'aidant uniquement
de la caméra arrière.
Vérifier toujours la zone aux alen‐
tours du véhicule avant de
conduire.
Mise en marche
La caméra arrière est automatique‐
ment activée lorsque la marche
arrière est engagée.
Fonctionnement
La caméra est montée dans le hayon.
La zone affichée par la caméra est
limitée. La distance de l'image qui
s'affiche sur l'écran est différente de
la distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des
intervalles de 1 m, projetées sur
l'image pour définir la distance des
objets.

198Conduite et utilisation
La trajectoire du véhicule est affichéeen fonction de l'angle de braquage.
Désactivation des lignes de guidage
Les lignes de guidage peuvent être
désactivées dans l'affichage d'infor‐
mations. Sélectionner Paramètres I
Véhicule I Systèmes de détection/
collision I Lignes de référence sur
vue de caméra arrière I § .
Affichage d'informations 3 106.
Personnalisation du véhicule 3 110.
Mise à l'arrêt La caméra est désactivée lorsqu'un
rapport de marche avant est engagé.
Limitations du système
La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le faisceau des phares se reflète
directement dans les lentilles de
la caméra.
● Les conditions météorologiques, telles que le brouillard, la pluie oula neige, limitent la visibilité.
● Les lentilles de la caméra sont aveuglées par de la neige, de la
glace, de la neige fondue, de la
boue, de la saleté. Nettoyer la
lentille, rincer à l'eau et essuyer
avec un chiffon doux.
● Le hayon sera ouvert.
● Le véhicule tire une remorque connectée électriquement, un
support de vélo, etc.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de température extrêmes.Avertissement de
franchissement de ligne
Le système d'avertissement de fran‐
chissement de ligne surveille, à l'aide d'une caméra avant montée en haut
du pare-brise, les marquages au sol
entre lesquels le véhicule circule. Le
système avertit le conducteur en cas
de sortie de voie accidentelle au
moyen de signaux visuels et acousti‐
ques.
Aucun avertissement de franchisse‐
ment de ligne n'est possible lorsque
les feux de direction fonctionnent et
pendant les 20 secondes qui suivent
l'extinction des feux de direction.9 Attention
Ce système est une aide à la
conduite qui ne peut, en aucun
cas, se substituer à la vigilance
dont doit faire preuve le conduc‐
teur.
