Araç bakımı209Ampul değiştirme
Kontağı kapatın ve gerekli düğmeyi
veya kapıları kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Ampul kontrolü Bir ampul değiştirildikten sonra,
kontağı açın ve lambaları yakarak kontrol edin.
Halojen farlar Kısa hüzmeli far ve uzun hüzmeli far
için ayrı ampullere sahip halojen
farlar.
Uzun hüzmeli far ( 1) iç ampulü.
Kısa hüzmeli far ( 2) dış ampulü.
Uzun hüzmeli far (1)
1. Tırnağı çekerek koruyucu kapağı çıkarın.
2. Tespit klipsini aşağıya bastırın veampul duyunu arkaya doğru
çekin.

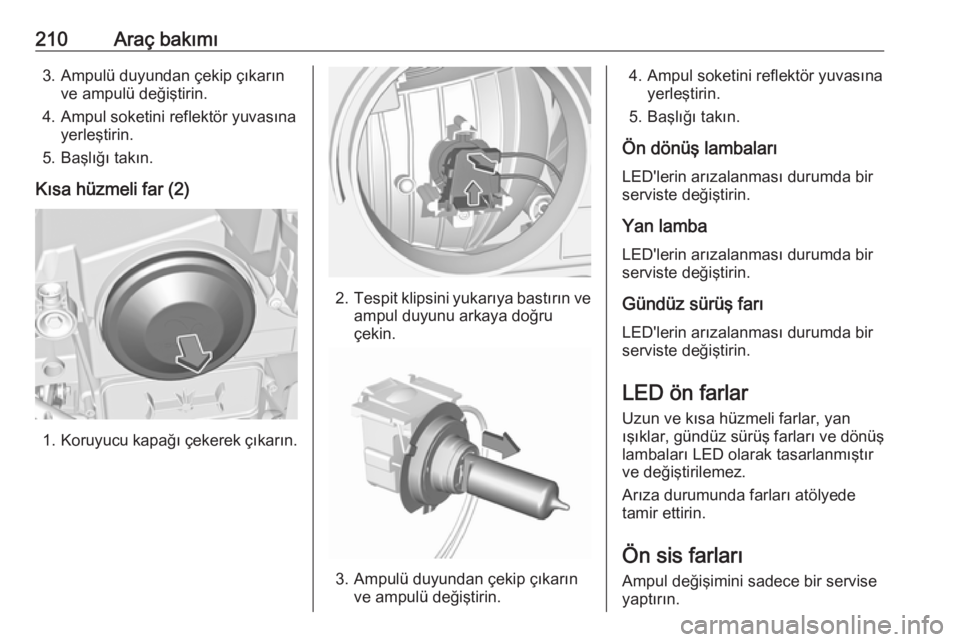

210Araç bakımı3. Ampulü duyundan çekip çıkarınve ampulü değiştirin.
4. Ampul soketini reflektör yuvasına yerleştirin.
5. Başlığı takın.
Kısa hüzmeli far (2)
1. Koruyucu kapağı çekerek çıkarın.
2.Tespit klipsini yukarıya bastırın ve
ampul duyunu arkaya doğru
çekin.
3. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
4. Ampul soketini reflektör yuvasınayerleştirin.
5. Başlığı takın.
Ön dönüş lambaları
LED'lerin arızalanması durumda bir
serviste değiştirin.
Yan lamba LED'lerin arızalanması durumda bir
serviste değiştirin.
Gündüz sürüş farı LED'lerin arızalanması durumda bir
serviste değiştirin.
LED ön farlar
Uzun ve kısa hüzmeli farlar, yan
ışıklar, gündüz sürüş farları ve dönüş
lambaları LED olarak tasarlanmıştır
ve değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
Ön sis farları
Ampul değişimini sadece bir servise
yaptırın.

Araç bakımı211Arka lambalar
Arka lambalar, gündüz sürüş farları
ve yükseğe monteli üçüncü fren
lambası LED olarak tasarlanmıştır.
Bir arıza durumunda, LED'leri bir
atölyeye değiştirtin.
Gövde içindeki lamba grubu
1. Arka kapağı açın ve ardından ilgili
taraftaki erişim kapağının
klipslerini açın.
2. Lamba sabitleme somununu bir yıldız anahtar veya lokma
kullanarak gevşetin.
Kanat çıtasının içine düşmesi
sonucu somunu kaybetmemek
için, altına bir bez yerleştirin.
3. Lamba tespit somununu elle gevşetip çıkarın.
4. Tespit klipsini ayırırken lambayı hafifçe dışarı iten.5.Dışarıdan, lamba grubunu dikkatli
bir şekilde girintiden çekerek
çıkarın. Kablo kanalının doğru
pozisyonda kalmaya devam
ettiğinden emin olun.
6. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.

212Araç bakımı
7. Ampulü duyundan çekip çıkarınve ampulü değiştirin.
Fren lambası ( 1)
Dönüş lambası ( 2)
8. Ampul duyunu lamba grubu içine yerleştirin. Lamba grubunu
girintinin içine takın ve lamba
tespit somununu içten sıkın.
Yuvayı sabitleyin.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve kapağı çıkarın.

Araç bakımı2132. Lamba sabitleme somununu biryıldız anahtar veya lokma
kullanarak gevşetin.
3. Lamba tespit somununu elle gevşetip çıkarın.
4. Tespit klipsini ayırırken lamba grubunu hafifçe dışarı itin.
5. Dışarıdan, lamba grubunu dikkatli
bir şekilde girintiden çekerek
çıkarın. Kablo kanalının doğru
pozisyonda kalmaya devam
ettiğinden emin olun.
6. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.
7. Ampulü duyundan çekip çıkarın ve ampulü değiştirin:
Geri vites lambası ( 1)
Arka sis lambası ( 2)
8. Ampul duyunu lamba grubu içine yerleştirin. Lamba grubunu
girintinin içine takın ve lamba
tespit somununu içten sıkın.
Yuvayı sabitleyin.
Yükseğe monteli fren lambası
Yükseğe monteli üçüncü fren lambası LED olarak tasarlanmış olup
değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
Ampul kontrolü
Kontağı açın tüm lambaları çalıştırın
ve kontrol edin.

214Araç bakımıYan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lamba yuvasını ileri kaydırın ve arkadan çıkarın.
2. Ampul duyunu saat yönündeçevirin ve gövdeden çıkartın.
3. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
4. Ampul duyunu takın ve saat yönütersine çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası Plaka lambaları LED şeklinde
tasarlanmış olup değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
İç lambalar
Aşağıdaki ampullerin değişimini bir
servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması
● gösterge panosu aydınlatması

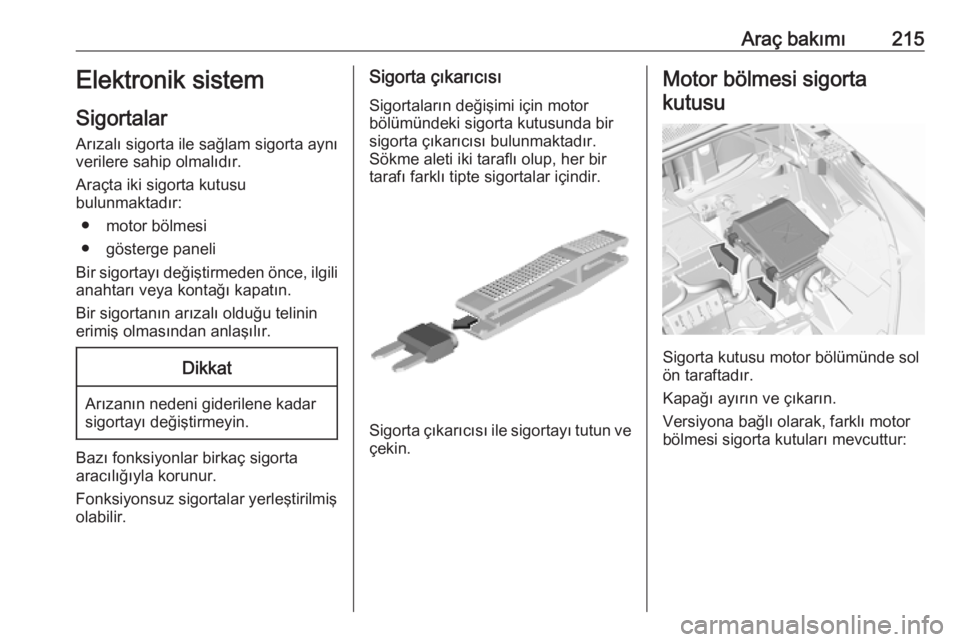

Araç bakımı215Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● motor bölmesi
● gösterge paneli
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sökme aleti iki taraflı olup, her bir
tarafı farklı tipte sigortalar içindir.
Sigorta çıkarıcısı ile sigortayı tutun ve
çekin.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.
Versiyona bağlı olarak, farklı motor bölmesi sigorta kutuları mevcuttur:

216Araç bakımıNo.Akım devresi9Hırsızlık alarm sistemi10Stop-start sistemi11Dizel egzoz sistemi13Stop-start sistemi15Elektrikli servo direksiyon /
Radar22Korna29Marş motoruNo.Akım devresi1Klima Sistemi2Direksiyon simidi4Elektrikli el freni6Hava menfezi16Ön sis farları18Sağ uzun hüzme (Halojen) /
Sağ far (LED)19Sol uzun hüzme (Halojen) / Sağ far (LED)21Marş motoruNo.Akım devresi22Ön cam ısıtıcısı26Ek Isıtıcı / Isıtmalı ön cam
Arızalı sigortaları değiştirdikten
sonra, sigorta kutusu kapağını
kapatın ve kilitleyin.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

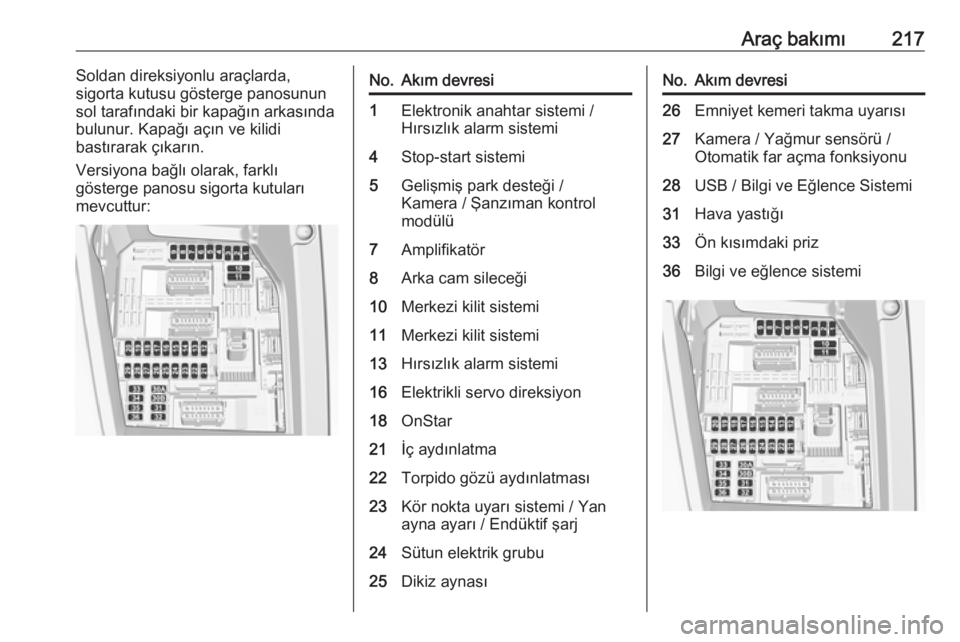

Gösterge panosu sigortakutusu

Araç bakımı217Soldan direksiyonlu araçlarda,
sigorta kutusu gösterge panosunun
sol tarafındaki bir kapağın arkasında
bulunur. Kapağı açın ve kilidi
bastırarak çıkarın.
Versiyona bağlı olarak, farklı
gösterge panosu sigorta kutuları
mevcuttur:No.Akım devresi1Elektronik anahtar sistemi / Hırsızlık alarm sistemi4Stop-start sistemi5Gelişmiş park desteği /
Kamera / Şanzıman kontrol
modülü7Amplifikatör8Arka cam sileceği10Merkezi kilit sistemi11Merkezi kilit sistemi13Hırsızlık alarm sistemi16Elektrikli servo direksiyon18OnStar21İç aydınlatma22Torpido gözü aydınlatması23Kör nokta uyarı sistemi / Yan
ayna ayarı / Endüktif şarj24Sütun elektrik grubu25Dikiz aynasıNo.Akım devresi26Emniyet kemeri takma uyarısı27Kamera / Yağmur sensörü /
Otomatik far açma fonksiyonu28USB / Bilgi ve Eğlence Sistemi31Hava yastığı33Ön kısımdaki priz36Bilgi ve eğlence sistemi

218Araç bakımıNo.Akım devresi1Dikiz aynası / Elektrikli servo
direksiyon / Seçici sürüş
kontrolü / Radar / Dizel egzoz
sistemi3Römork öğeleri kontrol modülü4Korna5Cam yıkama sistemi6Cam yıkama sistemi7Arka aksesuar prizi10Kapı kilitleri / Arka kapak kilidi11Kapı kilitleri / Arka kapak kilidi12Stop-start sistemi / Arıza teşhisi konektör modülü / Fren sistemi13Bilgi ve Eğlence Sistemi / Klima Sistemi14Alarm sireni15Klima Sistemi16Stop-start sistemi / Fren sistemi17GöstergelerNo.Akım devresi19Sütun elektrik grubu / Direksi‐yondaki kumanda tuşları21Hırsızlık alarm sistemi22Kamera / Yağmur sensörü /
Otomatik far açma fonksiyonu23Emniyet kemeri takma uyarısı24Otomatik şanzıman / Gelişmiş
park desteği / Panoramik görüş
sistemi25Hava yastığı26Elektronik Stabilite Kontrolü27Alarm28OnStar29Bilgi ve eğlence sistemi32Çakmak / Aksesuar prizi ön34Isıtmalı arka cam / Isıtmalı ön
cam / Endüktif şarjNo.Akım devresi35Aydınlatma anahtarı / Arıza
teşhisi konektör modülü36Aydınlatma
