OPEL GRANDLAND X 2019 Instrukcja obsługi (in Polish)

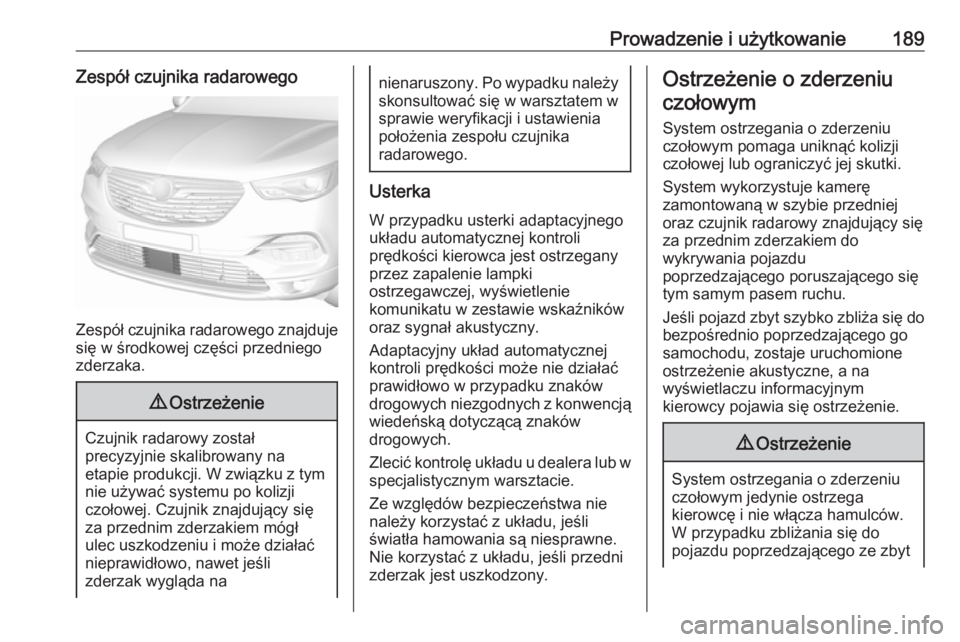

Prowadzenie i użytkowanie189Zespół czujnika radarowego
Zespół czujnika radarowego znajduje
się w środkowej części przedniego zderzaka.
9 Ostrzeżenie
Czujnik radarowy został
precyzyjnie skalibrowany na
etapie produkcji. W związku z tym nie używać systemu po kolizji
czołowej. Czujnik znajdujący się
za przednim zderzakiem mógł
ulec uszkodzeniu i może działać
nieprawidłowo, nawet jeśli
zderzak wygląda na
nienaruszony. Po wypadku należy
skonsultować się w warsztatem w
sprawie weryfikacji i ustawienia
położenia zespołu czujnika
radarowego.
Usterka
W przypadku usterki adaptacyjnego
układu automatycznej kontroli
prędkości kierowca jest ostrzegany
przez zapalenie lampki
ostrzegawczej, wyświetlenie
komunikatu w zestawie wskaźników
oraz sygnał akustyczny.
Adaptacyjny układ automatycznej
kontroli prędkości może nie działać
prawidłowo w przypadku znaków
drogowych niezgodnych z konwencją wiedeńską dotyczącą znaków
drogowych.
Zlecić kontrolę układu u dealera lub w specjalistycznym warsztacie.
Ze względów bezpieczeństwa nie
należy korzystać z układu, jeśli
światła hamowania są niesprawne.
Nie korzystać z układu, jeśli przedni
zderzak jest uszkodzony.
Ostrzeżenie o zderzeniu
czołowym
System ostrzegania o zderzeniu
czołowym pomaga uniknąć kolizji
czołowej lub ograniczyć jej skutki.
System wykorzystuje kamerę
zamontowaną w szybie przedniej
oraz czujnik radarowy znajdujący się
za przednim zderzakiem do
wykrywania pojazdu
poprzedzającego poruszającego się
tym samym pasem ruchu.
Jeśli pojazd zbyt szybko zbliża się do bezpośrednio poprzedzającego go
samochodu, zostaje uruchomione
ostrzeżenie akustyczne, a na
wyświetlaczu informacyjnym
kierowcy pojawia się ostrzeżenie.9 Ostrzeżenie
System ostrzegania o zderzeniu
czołowym jedynie ostrzega
kierowcę i nie włącza hamulców.
W przypadku zbliżania się do
pojazdu poprzedzającego ze zbyt

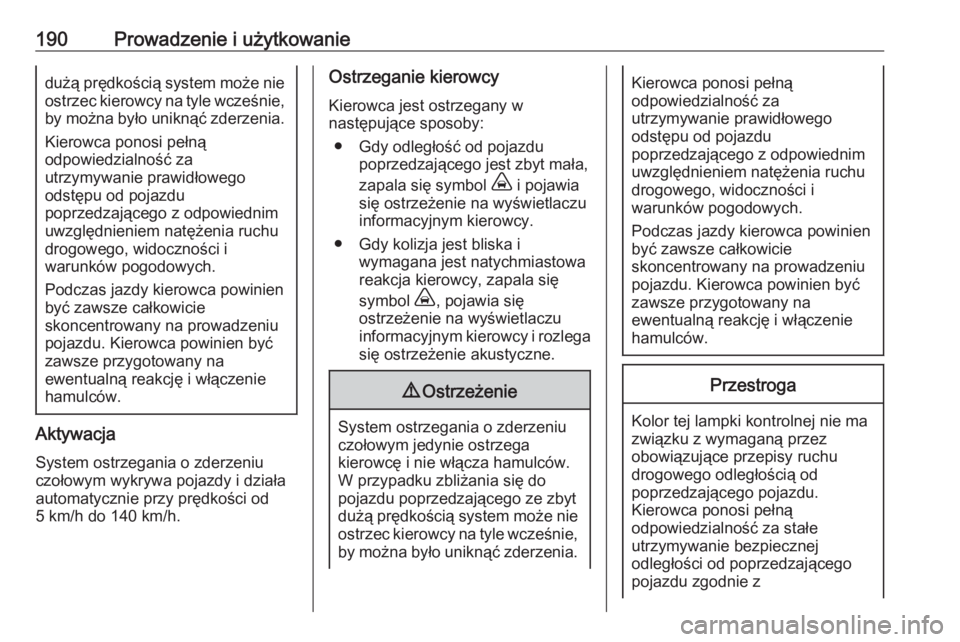

190Prowadzenie i użytkowaniedużą prędkością system może nieostrzec kierowcy na tyle wcześnie,
by można było uniknąć zderzenia.
Kierowca ponosi pełną
odpowiedzialność za
utrzymywanie prawidłowego
odstępu od pojazdu
poprzedzającego z odpowiednim
uwzględnieniem natężenia ruchu
drogowego, widoczności i
warunków pogodowych.
Podczas jazdy kierowca powinien
być zawsze całkowicie
skoncentrowany na prowadzeniu
pojazdu. Kierowca powinien być
zawsze przygotowany na
ewentualną reakcję i włączenie
hamulców.
Aktywacja
System ostrzegania o zderzeniu
czołowym wykrywa pojazdy i działa
automatycznie przy prędkości od
5 km/h do 140 km/h.
Ostrzeganie kierowcy
Kierowca jest ostrzegany w
następujące sposoby:
● Gdy odległość od pojazdu poprzedzającego jest zbyt mała,
zapala się symbol , i pojawia
się ostrzeżenie na wyświetlaczu
informacyjnym kierowcy.
● Gdy kolizja jest bliska i wymagana jest natychmiastowareakcja kierowcy, zapala się
symbol ,, pojawia się
ostrzeżenie na wyświetlaczu
informacyjnym kierowcy i rozlega się ostrzeżenie akustyczne.9 Ostrzeżenie
System ostrzegania o zderzeniu
czołowym jedynie ostrzega
kierowcę i nie włącza hamulców.
W przypadku zbliżania się do
pojazdu poprzedzającego ze zbyt
dużą prędkością system może nie ostrzec kierowcy na tyle wcześnie,
by można było uniknąć zderzenia.
Kierowca ponosi pełną
odpowiedzialność za
utrzymywanie prawidłowego
odstępu od pojazdu
poprzedzającego z odpowiednim
uwzględnieniem natężenia ruchu
drogowego, widoczności i
warunków pogodowych.
Podczas jazdy kierowca powinien
być zawsze całkowicie
skoncentrowany na prowadzeniu
pojazdu. Kierowca powinien być
zawsze przygotowany na
ewentualną reakcję i włączenie
hamulców.Przestroga
Kolor tej lampki kontrolnej nie ma
związku z wymaganą przez
obowiązujące przepisy ruchu
drogowego odległością od
poprzedzającego pojazdu.
Kierowca ponosi pełną
odpowiedzialność za stałe
utrzymywanie bezpiecznej
odległości od poprzedzającego pojazdu zgodnie z

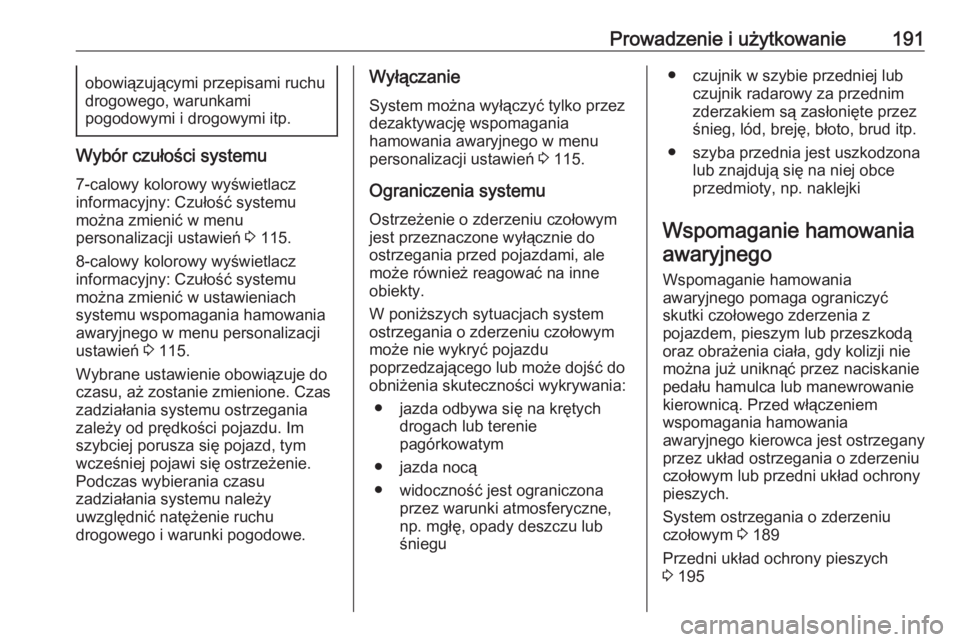

Prowadzenie i użytkowanie191obowiązującymi przepisami ruchu
drogowego, warunkami
pogodowymi i drogowymi itp.
Wybór czułości systemu
7-calowy kolorowy wyświetlacz
informacyjny: Czułość systemu
można zmienić w menu
personalizacji ustawień 3 115.
8-calowy kolorowy wyświetlacz
informacyjny: Czułość systemu
można zmienić w ustawieniach
systemu wspomagania hamowania
awaryjnego w menu personalizacji
ustawień 3 115.
Wybrane ustawienie obowiązuje do
czasu, aż zostanie zmienione. Czas
zadziałania systemu ostrzegania
zależy od prędkości pojazdu. Im
szybciej porusza się pojazd, tym
wcześniej pojawi się ostrzeżenie.
Podczas wybierania czasu
zadziałania systemu należy
uwzględnić natężenie ruchu
drogowego i warunki pogodowe.
Wyłączanie
System można wyłączyć tylko przez
dezaktywację wspomagania
hamowania awaryjnego w menu
personalizacji ustawień 3 115.
Ograniczenia systemu Ostrzeżenie o zderzeniu czołowym
jest przeznaczone wyłącznie do
ostrzegania przed pojazdami, ale może również reagować na inne
obiekty.
W poniższych sytuacjach system
ostrzegania o zderzeniu czołowym
może nie wykryć pojazdu
poprzedzającego lub może dojść do
obniżenia skuteczności wykrywania:
● jazda odbywa się na krętych drogach lub terenie
pagórkowatym
● jazda nocą
● widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu● czujnik w szybie przedniej lub czujnik radarowy za przednim
zderzakiem są zasłonięte przez
śnieg, lód, breję, błoto, brud itp.
● szyba przednia jest uszkodzona lub znajdują się na niej obce
przedmioty, np. naklejki
Wspomaganie hamowania awaryjnego
Wspomaganie hamowania
awaryjnego pomaga ograniczyć
skutki czołowego zderzenia z
pojazdem, pieszym lub przeszkodą
oraz obrażenia ciała, gdy kolizji nie
można już uniknąć przez naciskanie
pedału hamulca lub manewrowanie
kierownicą. Przed włączeniem
wspomagania hamowania
awaryjnego kierowca jest ostrzegany
przez układ ostrzegania o zderzeniu
czołowym lub przedni układ ochrony
pieszych.
System ostrzegania o zderzeniu
czołowym 3 189
Przedni układ ochrony pieszych 3 195

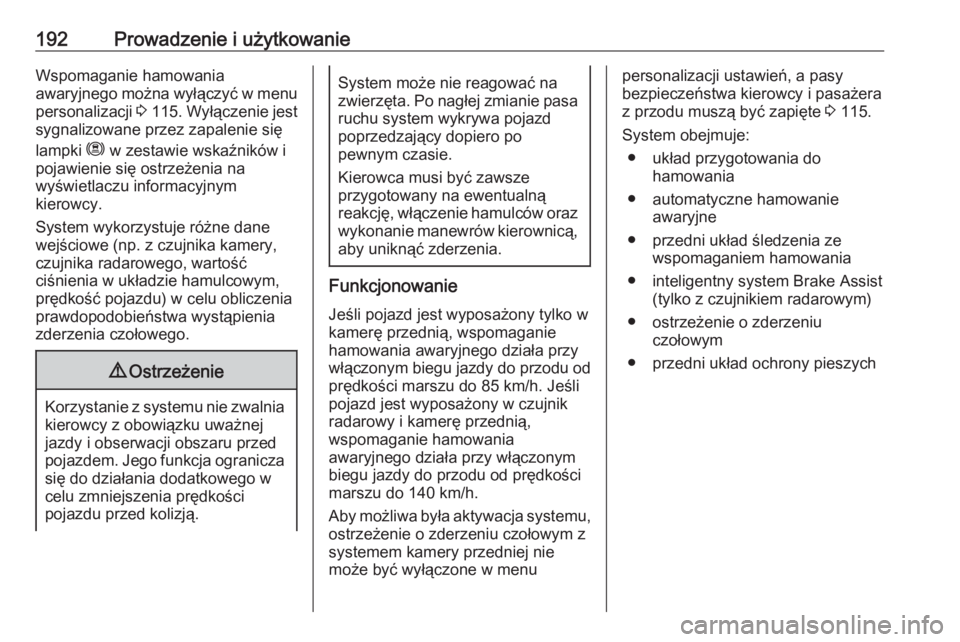

192Prowadzenie i użytkowanieWspomaganie hamowania
awaryjnego można wyłączyć w menu
personalizacji 3 115 . Wyłączenie jest
sygnalizowane przez zapalenie się
lampki m w zestawie wskaźników i
pojawienie się ostrzeżenia na
wyświetlaczu informacyjnym
kierowcy.
System wykorzystuje różne dane wejściowe (np. z czujnika kamery,
czujnika radarowego, wartość
ciśnienia w układzie hamulcowym,
prędkość pojazdu) w celu obliczenia
prawdopodobieństwa wystąpienia
zderzenia czołowego.9 Ostrzeżenie
Korzystanie z systemu nie zwalnia
kierowcy z obowiązku uważnej
jazdy i obserwacji obszaru przed
pojazdem. Jego funkcja ogranicza
się do działania dodatkowego w
celu zmniejszenia prędkości
pojazdu przed kolizją.
System może nie reagować na
zwierzęta. Po nagłej zmianie pasa
ruchu system wykrywa pojazd
poprzedzający dopiero po
pewnym czasie.
Kierowca musi być zawsze
przygotowany na ewentualną
reakcję, włączenie hamulców oraz
wykonanie manewrów kierownicą, aby uniknąć zderzenia.
Funkcjonowanie
Jeśli pojazd jest wyposażony tylko w
kamerę przednią, wspomaganie
hamowania awaryjnego działa przy
włączonym biegu jazdy do przodu od
prędkości marszu do 85 km/h. Jeśli
pojazd jest wyposażony w czujnik
radarowy i kamerę przednią,
wspomaganie hamowania
awaryjnego działa przy włączonym biegu jazdy do przodu od prędkościmarszu do 140 km/h.
Aby możliwa była aktywacja systemu, ostrzeżenie o zderzeniu czołowym z
systemem kamery przedniej nie
może być wyłączone w menu
personalizacji ustawień, a pasy
bezpieczeństwa kierowcy i pasażera z przodu muszą być zapięte 3 115.
System obejmuje: ● układ przygotowania do hamowania
● automatyczne hamowanie awaryjne
● przedni układ śledzenia ze wspomaganiem hamowania
● inteligentny system Brake Assist (tylko z czujnikiem radarowym)
● ostrzeżenie o zderzeniu czołowym
● przedni układ ochrony pieszych

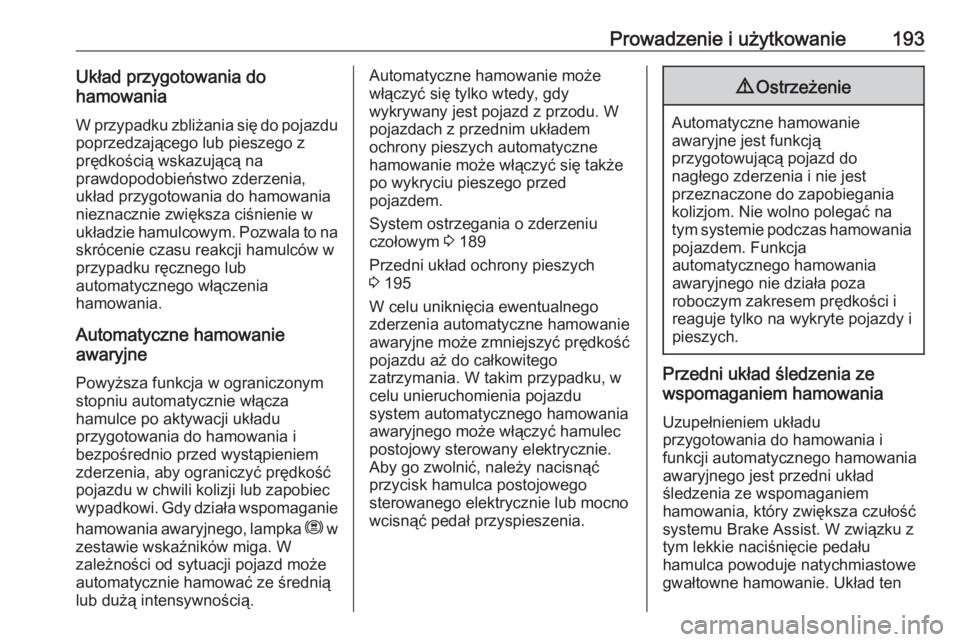

Prowadzenie i użytkowanie193Układ przygotowania do
hamowania
W przypadku zbliżania się do pojazdu poprzedzającego lub pieszego z
prędkością wskazującą na
prawdopodobieństwo zderzenia,
układ przygotowania do hamowania
nieznacznie zwiększa ciśnienie w
układzie hamulcowym. Pozwala to na
skrócenie czasu reakcji hamulców w
przypadku ręcznego lub
automatycznego włączenia
hamowania.
Automatyczne hamowanie
awaryjne
Powyższa funkcja w ograniczonymstopniu automatycznie włącza
hamulce po aktywacji układu
przygotowania do hamowania i
bezpośrednio przed wystąpieniem
zderzenia, aby ograniczyć prędkość
pojazdu w chwili kolizji lub zapobiec
wypadkowi. Gdy działa wspomaganie
hamowania awaryjnego, lampka m w
zestawie wskaźników miga. W zależności od sytuacji pojazd może
automatycznie hamować ze średnią
lub dużą intensywnością.Automatyczne hamowanie może
włączyć się tylko wtedy, gdy
wykrywany jest pojazd z przodu. W
pojazdach z przednim układem
ochrony pieszych automatyczne
hamowanie może włączyć się także
po wykryciu pieszego przed
pojazdem.
System ostrzegania o zderzeniu
czołowym 3 189
Przedni układ ochrony pieszych
3 195
W celu uniknięcia ewentualnego
zderzenia automatyczne hamowanie
awaryjne może zmniejszyć prędkość
pojazdu aż do całkowitego
zatrzymania. W takim przypadku, w
celu unieruchomienia pojazdu
system automatycznego hamowania
awaryjnego może włączyć hamulec
postojowy sterowany elektrycznie. Aby go zwolnić, należy nacisnąć
przycisk hamulca postojowego
sterowanego elektrycznie lub mocno wcisnąć pedał przyspieszenia.9 Ostrzeżenie
Automatyczne hamowanie
awaryjne jest funkcją
przygotowującą pojazd do
nagłego zderzenia i nie jest
przeznaczone do zapobiegania
kolizjom. Nie wolno polegać na
tym systemie podczas hamowania pojazdem. Funkcja
automatycznego hamowania
awaryjnego nie działa poza
roboczym zakresem prędkości i reaguje tylko na wykryte pojazdy i
pieszych.
Przedni układ śledzenia ze
wspomaganiem hamowania
Uzupełnieniem układu
przygotowania do hamowania i
funkcji automatycznego hamowania
awaryjnego jest przedni układ
śledzenia ze wspomaganiem
hamowania, który zwiększa czułość
systemu Brake Assist. W związku z
tym lekkie naciśnięcie pedału
hamulca powoduje natychmiastowe
gwałtowne hamowanie. Układ ten

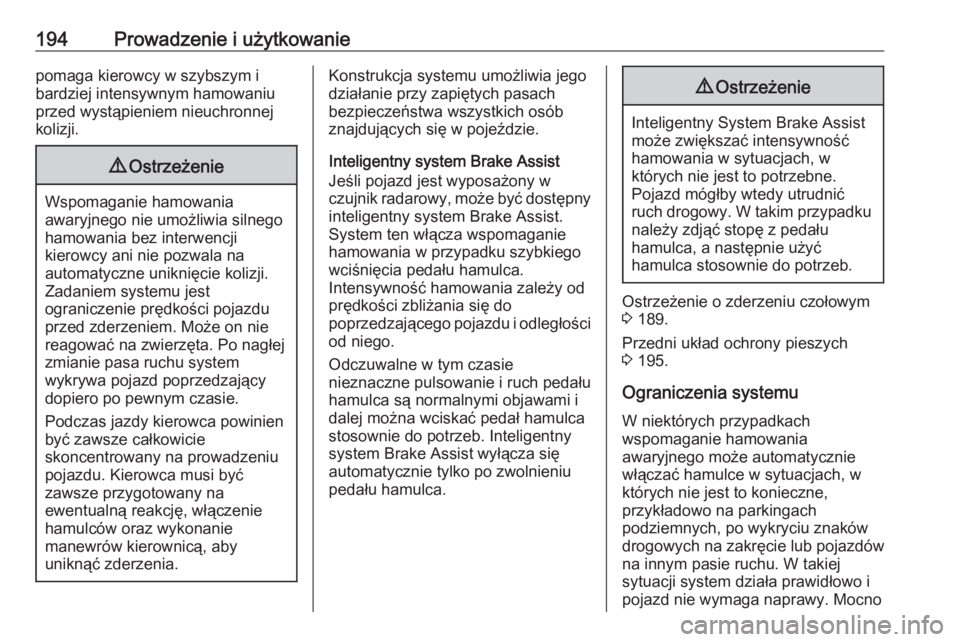

194Prowadzenie i użytkowaniepomaga kierowcy w szybszym i
bardziej intensywnym hamowaniu
przed wystąpieniem nieuchronnej
kolizji.9 Ostrzeżenie
Wspomaganie hamowania
awaryjnego nie umożliwia silnego hamowania bez interwencji
kierowcy ani nie pozwala na
automatyczne uniknięcie kolizji.
Zadaniem systemu jest
ograniczenie prędkości pojazdu
przed zderzeniem. Może on nie
reagować na zwierzęta. Po nagłej
zmianie pasa ruchu system
wykrywa pojazd poprzedzający
dopiero po pewnym czasie.
Podczas jazdy kierowca powinien
być zawsze całkowicie
skoncentrowany na prowadzeniu
pojazdu. Kierowca musi być
zawsze przygotowany na
ewentualną reakcję, włączenie
hamulców oraz wykonanie
manewrów kierownicą, aby
uniknąć zderzenia.
Konstrukcja systemu umożliwia jego
działanie przy zapiętych pasach
bezpieczeństwa wszystkich osób
znajdujących się w pojeździe.
Inteligentny system Brake Assist
Jeśli pojazd jest wyposażony w
czujnik radarowy, może być dostępny inteligentny system Brake Assist.
System ten włącza wspomaganie
hamowania w przypadku szybkiego
wciśnięcia pedału hamulca.
Intensywność hamowania zależy od
prędkości zbliżania się do
poprzedzającego pojazdu i odległości
od niego.
Odczuwalne w tym czasie
nieznaczne pulsowanie i ruch pedału
hamulca są normalnymi objawami i
dalej można wciskać pedał hamulca
stosownie do potrzeb. Inteligentny
system Brake Assist wyłącza się
automatycznie tylko po zwolnieniu
pedału hamulca.9 Ostrzeżenie
Inteligentny System Brake Assist
może zwiększać intensywność
hamowania w sytuacjach, w
których nie jest to potrzebne.
Pojazd mógłby wtedy utrudnić
ruch drogowy. W takim przypadku
należy zdjąć stopę z pedału
hamulca, a następnie użyć
hamulca stosownie do potrzeb.
Ostrzeżenie o zderzeniu czołowym
3 189.
Przedni układ ochrony pieszych 3 195.
Ograniczenia systemu W niektórych przypadkach
wspomaganie hamowania
awaryjnego może automatycznie
włączać hamulce w sytuacjach, w
których nie jest to konieczne,
przykładowo na parkingach
podziemnych, po wykryciu znaków
drogowych na zakręcie lub pojazdów
na innym pasie ruchu. W takiej
sytuacji system działa prawidłowo i
pojazd nie wymaga naprawy. Mocno

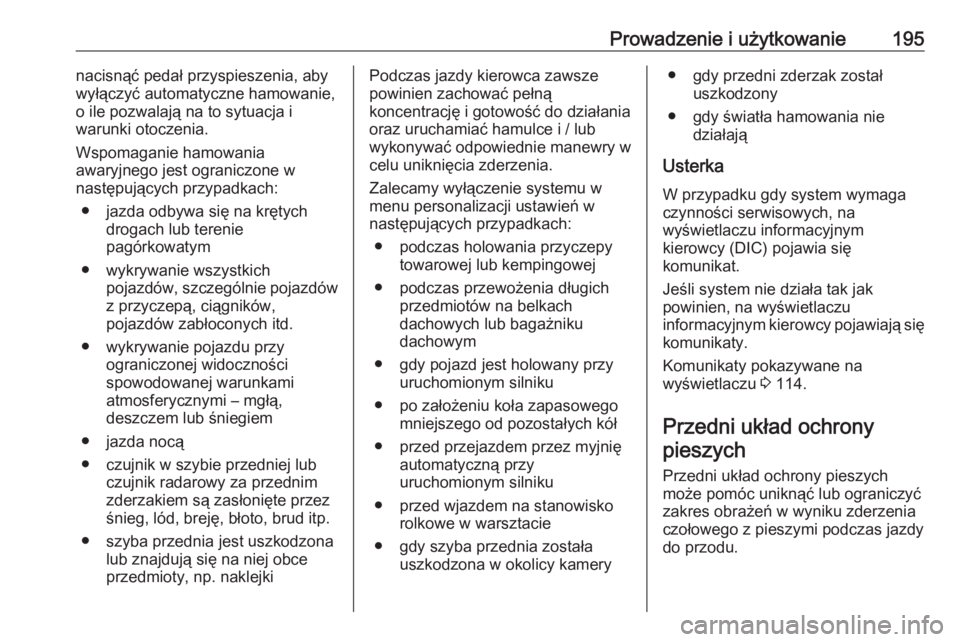

Prowadzenie i użytkowanie195nacisnąć pedał przyspieszenia, aby
wyłączyć automatyczne hamowanie,
o ile pozwalają na to sytuacja i
warunki otoczenia.
Wspomaganie hamowania
awaryjnego jest ograniczone w
następujących przypadkach:
● jazda odbywa się na krętych drogach lub terenie
pagórkowatym
● wykrywanie wszystkich pojazdów, szczególnie pojazdówz przyczepą, ciągników,
pojazdów zabłoconych itd.
● wykrywanie pojazdu przy ograniczonej widoczności
spowodowanej warunkami
atmosferycznymi – mgłą,
deszczem lub śniegiem
● jazda nocą
● czujnik w szybie przedniej lub czujnik radarowy za przednim
zderzakiem są zasłonięte przez
śnieg, lód, breję, błoto, brud itp.
● szyba przednia jest uszkodzona lub znajdują się na niej obce
przedmioty, np. naklejkiPodczas jazdy kierowca zawsze
powinien zachować pełną
koncentrację i gotowość do działania
oraz uruchamiać hamulce i / lub
wykonywać odpowiednie manewry w celu uniknięcia zderzenia.
Zalecamy wyłączenie systemu w
menu personalizacji ustawień w
następujących przypadkach:
● podczas holowania przyczepy towarowej lub kempingowej
● podczas przewożenia długich przedmiotów na belkach
dachowych lub bagażniku
dachowym
● gdy pojazd jest holowany przy uruchomionym silniku
● po założeniu koła zapasowego mniejszego od pozostałych kół
● przed przejazdem przez myjnię automatyczną przy
uruchomionym silniku
● przed wjazdem na stanowisko rolkowe w warsztacie
● gdy szyba przednia została uszkodzona w okolicy kamery● gdy przedni zderzak zostałuszkodzony
● gdy światła hamowania nie działają
Usterka
W przypadku gdy system wymaga
czynności serwisowych, na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawia się
komunikat.
Jeśli system nie działa tak jak
powinien, na wyświetlaczu
informacyjnym kierowcy pojawiają się komunikaty.
Komunikaty pokazywane na
wyświetlaczu 3 114.
Przedni układ ochrony pieszych
Przedni układ ochrony pieszych
może pomóc uniknąć lub ograniczyć
zakres obrażeń w wyniku zderzenia
czołowego z pieszymi podczas jazdy
do przodu.

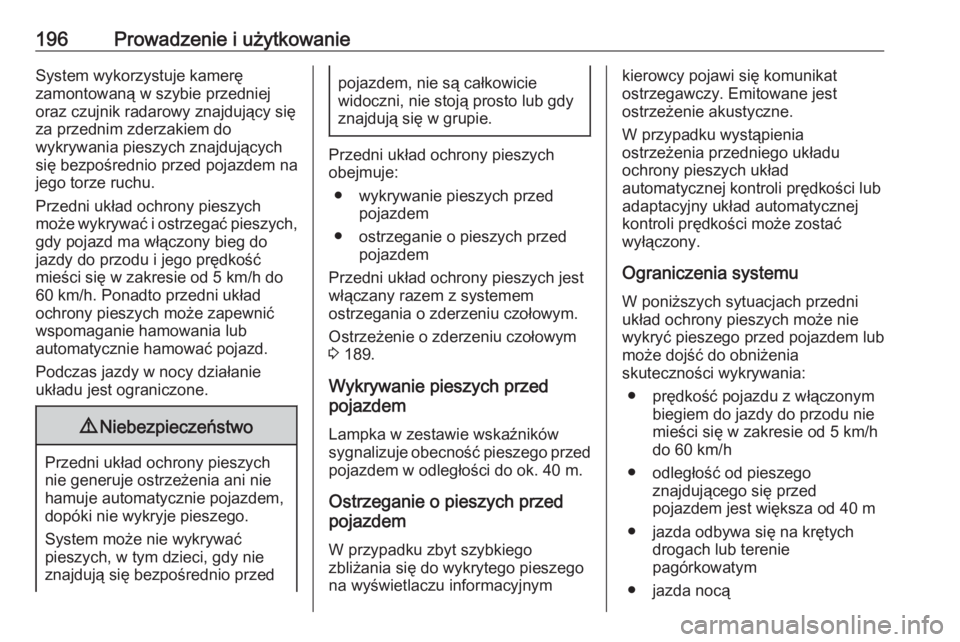

196Prowadzenie i użytkowanieSystem wykorzystuje kamerę
zamontowaną w szybie przedniej
oraz czujnik radarowy znajdujący się
za przednim zderzakiem do
wykrywania pieszych znajdujących
się bezpośrednio przed pojazdem na
jego torze ruchu.
Przedni układ ochrony pieszych
może wykrywać i ostrzegać pieszych,
gdy pojazd ma włączony bieg do
jazdy do przodu i jego prędkość
mieści się w zakresie od 5 km/h do
60 km/h. Ponadto przedni układ
ochrony pieszych może zapewnić
wspomaganie hamowania lub
automatycznie hamować pojazd.
Podczas jazdy w nocy działanie
układu jest ograniczone.9 Niebezpieczeństwo
Przedni układ ochrony pieszych
nie generuje ostrzeżenia ani nie
hamuje automatycznie pojazdem,
dopóki nie wykryje pieszego.
System może nie wykrywać
pieszych, w tym dzieci, gdy nie
znajdują się bezpośrednio przed
pojazdem, nie są całkowicie
widoczni, nie stoją prosto lub gdy
znajdują się w grupie.
Przedni układ ochrony pieszych
obejmuje:
● wykrywanie pieszych przed pojazdem
● ostrzeganie o pieszych przed pojazdem
Przedni układ ochrony pieszych jest
włączany razem z systemem
ostrzegania o zderzeniu czołowym.
Ostrzeżenie o zderzeniu czołowym
3 189.
Wykrywanie pieszych przed
pojazdem
Lampka w zestawie wskaźników
sygnalizuje obecność pieszego przed
pojazdem w odległości do ok. 40 m.
Ostrzeganie o pieszych przed
pojazdem
W przypadku zbyt szybkiego
zbliżania się do wykrytego pieszego
na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy. Emitowane jest
ostrzeżenie akustyczne.
W przypadku wystąpienia
ostrzeżenia przedniego układu
ochrony pieszych układ
automatycznej kontroli prędkości lub
adaptacyjny układ automatycznej kontroli prędkości może zostać
wyłączony.
Ograniczenia systemu W poniższych sytuacjach przedni
układ ochrony pieszych może nie
wykryć pieszego przed pojazdem lub
może dojść do obniżenia
skuteczności wykrywania:
● prędkość pojazdu z włączonym biegiem do jazdy do przodu nie
mieści się w zakresie od 5 km/h do 60 km/h
● odległość od pieszego znajdującego się przed
pojazdem jest większa od 40 m
● jazda odbywa się na krętych drogach lub terenie
pagórkowatym
● jazda nocą

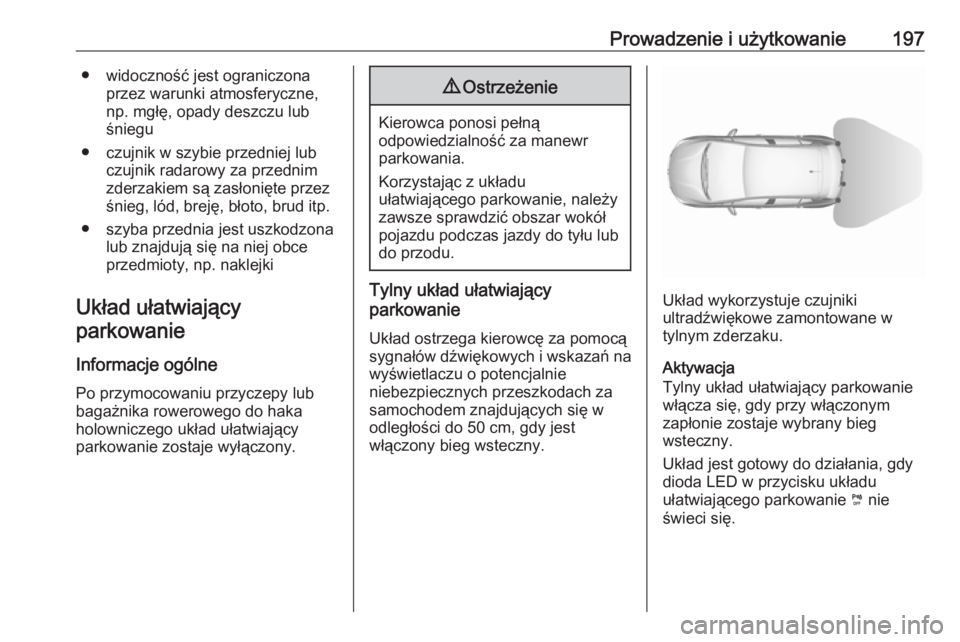

Prowadzenie i użytkowanie197● widoczność jest ograniczonaprzez warunki atmosferyczne,
np. mgłę, opady deszczu lub śniegu
● czujnik w szybie przedniej lub czujnik radarowy za przednim
zderzakiem są zasłonięte przez
śnieg, lód, breję, błoto, brud itp.
● szyba przednia jest uszkodzona lub znajdują się na niej obce
przedmioty, np. naklejki
Układ ułatwiający parkowanie
Informacje ogólne Po przymocowaniu przyczepy lub
bagażnika rowerowego do haka
holowniczego układ ułatwiający
parkowanie zostaje wyłączony.9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za manewr
parkowania.
Korzystając z układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas jazdy do tyłu lub
do przodu.
Tylny układ ułatwiający
parkowanie
Układ ostrzega kierowcę za pomocą
sygnałów dźwiękowych i wskazań na
wyświetlaczu o potencjalnie
niebezpiecznych przeszkodach za
samochodem znajdujących się w
odległości do 50 cm, gdy jest włączony bieg wsteczny.Układ wykorzystuje czujniki
ultradźwiękowe zamontowane w tylnym zderzaku.
Aktywacja
Tylny układ ułatwiający parkowanie włącza się, gdy przy włączonym
zapłonie zostaje wybrany bieg
wsteczny.
Układ jest gotowy do działania, gdy
dioda LED w przycisku układu
ułatwiającego parkowanie ¼ nie
świeci się.

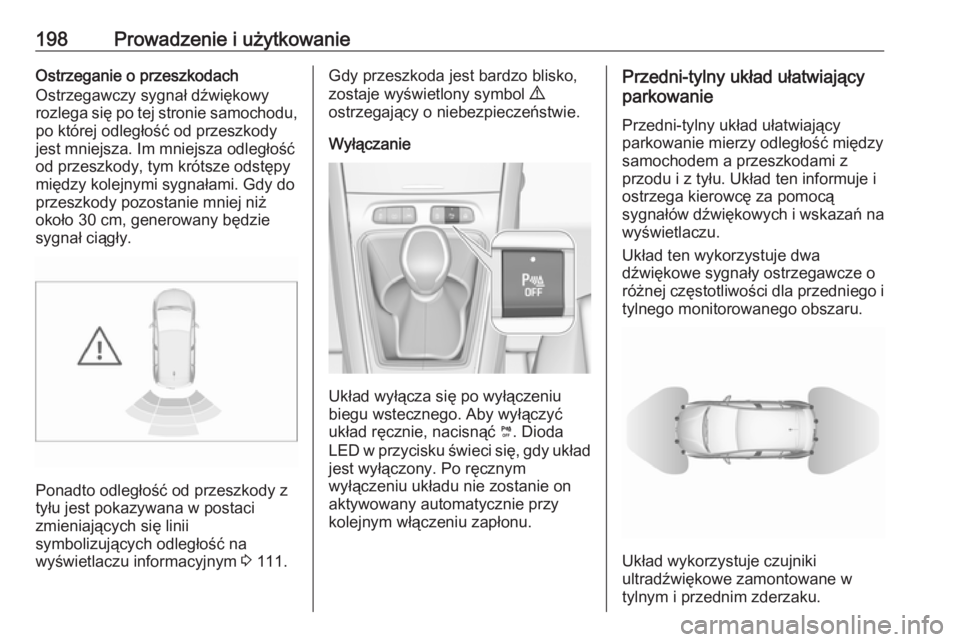

198Prowadzenie i użytkowanieOstrzeganie o przeszkodach
Ostrzegawczy sygnał dźwiękowy rozlega się po tej stronie samochodu,
po której odległość od przeszkody
jest mniejsza. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.
Ponadto odległość od przeszkody z
tyłu jest pokazywana w postaci
zmieniających się linii
symbolizujących odległość na
wyświetlaczu informacyjnym 3 111.
Gdy przeszkoda jest bardzo blisko,
zostaje wyświetlony symbol 9
ostrzegający o niebezpieczeństwie.
Wyłączanie
Układ wyłącza się po wyłączeniu
biegu wstecznego. Aby wyłączyć
układ ręcznie, nacisnąć ¼. Dioda
LED w przycisku świeci się, gdy układ jest wyłączony. Po ręcznym
wyłączeniu układu nie zostanie on
aktywowany automatycznie przy
kolejnym włączeniu zapłonu.
Przedni-tylny układ ułatwiający
parkowanie
Przedni-tylny układ ułatwiającyparkowanie mierzy odległość między
samochodem a przeszkodami z
przodu i z tyłu. Układ ten informuje i
ostrzega kierowcę za pomocą
sygnałów dźwiękowych i wskazań na
wyświetlaczu.
Układ ten wykorzystuje dwa
dźwiękowe sygnały ostrzegawcze o
różnej częstotliwości dla przedniego i tylnego monitorowanego obszaru.
Układ wykorzystuje czujniki
ultradźwiękowe zamontowane w
tylnym i przednim zderzaku.
