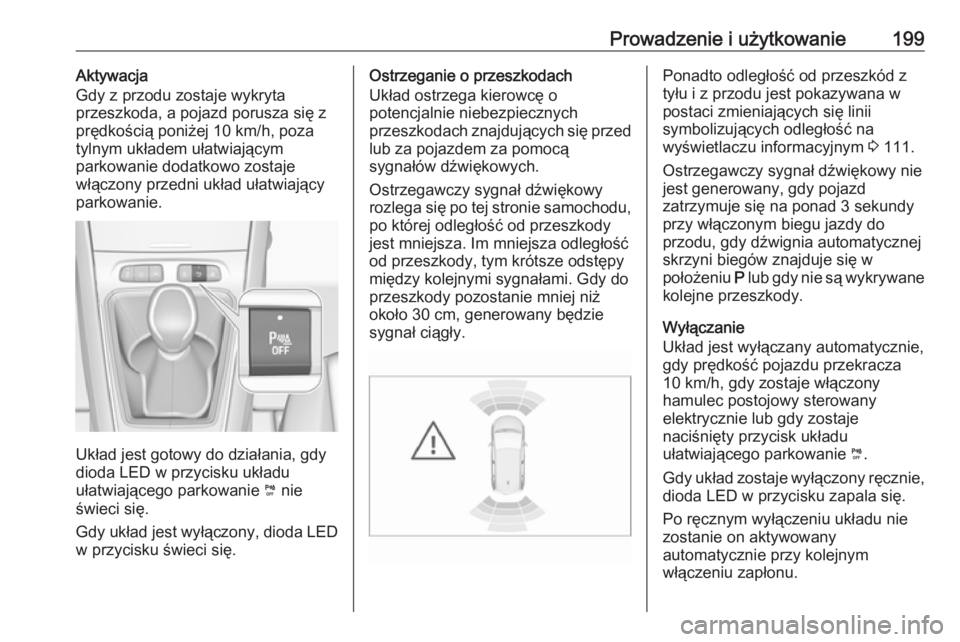

Prowadzenie i użytkowanie199Aktywacja
Gdy z przodu zostaje wykryta
przeszkoda, a pojazd porusza się z
prędkością poniżej 10 km/h, poza
tylnym układem ułatwiającym
parkowanie dodatkowo zostaje
włączony przedni układ ułatwiający
parkowanie.
Układ jest gotowy do działania, gdy
dioda LED w przycisku układu
ułatwiającego parkowanie ¼ nie
świeci się.
Gdy układ jest wyłączony, dioda LED w przycisku świeci się.
Ostrzeganie o przeszkodach
Układ ostrzega kierowcę o
potencjalnie niebezpiecznych
przeszkodach znajdujących się przed
lub za pojazdem za pomocą
sygnałów dźwiękowych.
Ostrzegawczy sygnał dźwiękowy
rozlega się po tej stronie samochodu,
po której odległość od przeszkody
jest mniejsza. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
około 30 cm, generowany będzie
sygnał ciągły.Ponadto odległość od przeszkód z
tyłu i z przodu jest pokazywana w
postaci zmieniających się linii
symbolizujących odległość na
wyświetlaczu informacyjnym 3 111.
Ostrzegawczy sygnał dźwiękowy nie
jest generowany, gdy pojazd
zatrzymuje się na ponad 3 sekundy
przy włączonym biegu jazdy do
przodu, gdy dźwignia automatycznej
skrzyni biegów znajduje się w
położeniu P lub gdy nie są wykrywane
kolejne przeszkody.
Wyłączanie
Układ jest wyłączany automatycznie,
gdy prędkość pojazdu przekracza
10 km/h, gdy zostaje włączony
hamulec postojowy sterowany
elektrycznie lub gdy zostaje
naciśnięty przycisk układu
ułatwiającego parkowanie ¼.
Gdy układ zostaje wyłączony ręcznie,
dioda LED w przycisku zapala się.
Po ręcznym wyłączeniu układu nie
zostanie on aktywowany
automatycznie przy kolejnym
włączeniu zapłonu.

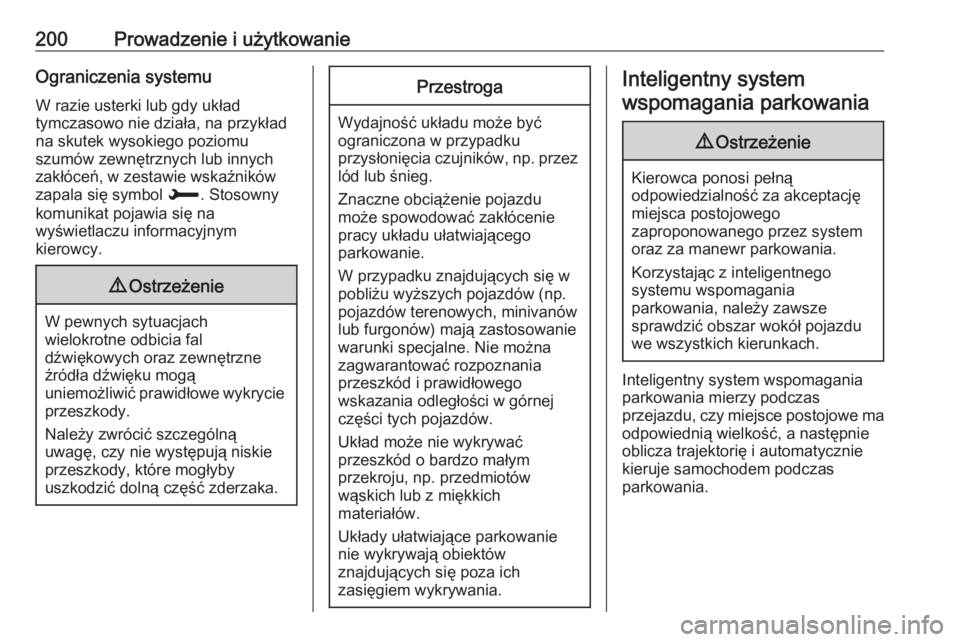

200Prowadzenie i użytkowanieOgraniczenia systemuW razie usterki lub gdy układ
tymczasowo nie działa, na przykład
na skutek wysokiego poziomu
szumów zewnętrznych lub innych zakłóceń, w zestawie wskaźników
zapala się symbol H. Stosowny
komunikat pojawia się na
wyświetlaczu informacyjnym
kierowcy.9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Przestroga
Wydajność układu może być
ograniczona w przypadku
przysłonięcia czujników, np. przez
lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku znajdujących się w
pobliżu wyższych pojazdów (np.
pojazdów terenowych, minivanów lub furgonów) mają zastosowanie
warunki specjalne. Nie można
zagwarantować rozpoznania
przeszkód i prawidłowego
wskazania odległości w górnej
części tych pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układy ułatwiające parkowanie
nie wykrywają obiektów
znajdujących się poza ich
zasięgiem wykrywania.
Inteligentny system
wspomagania parkowania9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za akceptację
miejsca postojowego
zaproponowanego przez system
oraz za manewr parkowania.
Korzystając z inteligentnego
systemu wspomagania
parkowania, należy zawsze
sprawdzić obszar wokół pojazdu
we wszystkich kierunkach.
Inteligentny system wspomagania
parkowania mierzy podczas
przejazdu, czy miejsce postojowe ma odpowiednią wielkość, a następnie
oblicza trajektorię i automatycznie
kieruje samochodem podczas
parkowania.

Prowadzenie i użytkowanie201Inteligentny system wspomagania
parkowania pomaga przy
następujących manewrach:
● wjazd na równoległe miejsce postojowe
● wjazd na prostopadłe miejsce postojowe
● wyjazd z równoległego miejsca postojowego
Kierowca musi obsługiwać pedał
przyspieszenia i hamulca oraz
zmianę biegów, natomiast kierowanie
odbywa się automatycznie. Kierowca
może w każdej chwili przejąć kontrolę nad pojazdem przez chwycenie
kierownicy.
Może być konieczne wykonanie
więcej niż jednego manewru do
przodu i do tyłu.
Polecenia są pokazywane na
wyświetlaczu informacyjnym 3 111.
Inteligentny system wspomagania parkowania można włączyć tylko
podczas jazdy do przodu.
Inteligentny system wspomagania
parkowania występuje zawsze w
połączeniu z przednim-tylnym
układem ułatwiającym parkowanie.
Układ obejmuje sześć czujników
ultradźwiękowych w tylnym zderzaku
i sześć czujników ultradźwiękowych
w przednim zderzaku.
Wjazd na równoległe miejsce
postojowe
Aktywacja
Zwolnić poniżej 20 km/h.
7-calowy kolorowy wyświetlacz
informacyjny: aby wyszukać miejsce
postojowe, aktywować układ przez
wybranie opcji Wspomaganie
parkowania na wyświetlaczu
informacyjnym. Następnie wybrać
Zaparkuj równolegle .
8-calowy kolorowy wyświetlacz
informacyjny: aby wyszukać miejsce
postojowe, aktywować układ przez
naciśnięcie Í. Wybrać Funkcje
jazdy na wyświetlaczu
informacyjnym, a następnie Park
Assist . Wybrać Wjazd na miej. park. .
Wybrać stronę parkowania przez
włączenie kierunkowskazu po
odpowiedniej stronie.
Dozwolona odległość od pojazdu do rzędu zaparkowanych samochodów
wynosi od 0,5 m do 1,5 m.
Układ nie wykrywa miejsc, które są
wyraźnie mniejsze lub większe od
pojazdu.

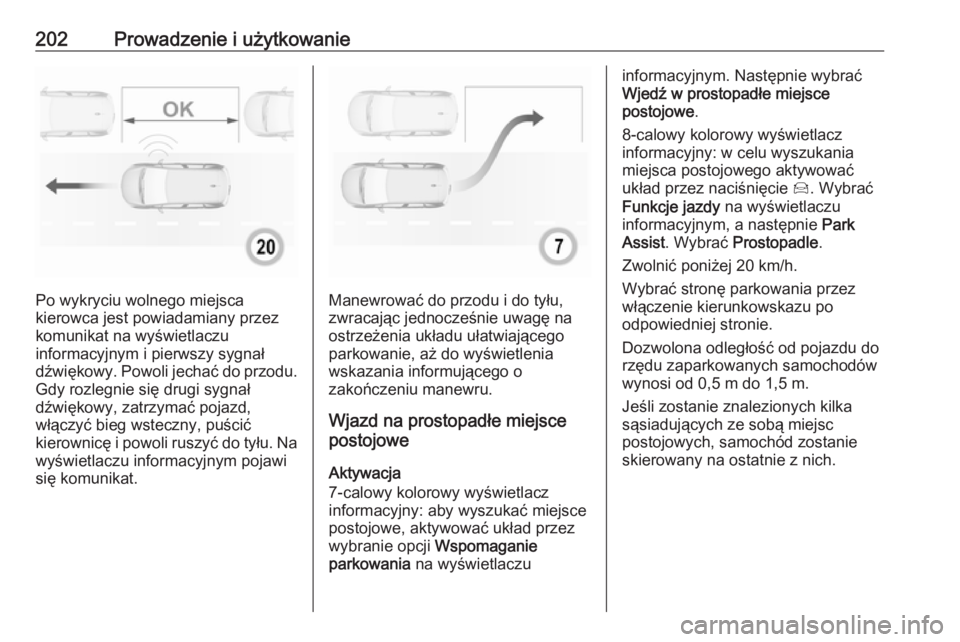

202Prowadzenie i użytkowanie
Po wykryciu wolnego miejsca
kierowca jest powiadamiany przez
komunikat na wyświetlaczu
informacyjnym i pierwszy sygnał dźwiękowy. Powoli jechać do przodu.
Gdy rozlegnie się drugi sygnał
dźwiękowy, zatrzymać pojazd,
włączyć bieg wsteczny, puścić
kierownicę i powoli ruszyć do tyłu. Na
wyświetlaczu informacyjnym pojawi
się komunikat.Manewrować do przodu i do tyłu,
zwracając jednocześnie uwagę na
ostrzeżenia układu ułatwiającego parkowanie, aż do wyświetlenia
wskazania informującego o
zakończeniu manewru.
Wjazd na prostopadłe miejsce
postojowe
Aktywacja
7-calowy kolorowy wyświetlacz
informacyjny: aby wyszukać miejsce
postojowe, aktywować układ przez
wybranie opcji Wspomaganie
parkowania na wyświetlaczu
informacyjnym. Następnie wybrać
Wjedź w prostopadłe miejsce
postojowe .
8-calowy kolorowy wyświetlacz
informacyjny: w celu wyszukania
miejsca postojowego aktywować
układ przez naciśnięcie Í. Wybrać
Funkcje jazdy na wyświetlaczu
informacyjnym, a następnie Park
Assist . Wybrać Prostopadle .
Zwolnić poniżej 20 km/h.
Wybrać stronę parkowania przez
włączenie kierunkowskazu po
odpowiedniej stronie.
Dozwolona odległość od pojazdu do
rzędu zaparkowanych samochodów
wynosi od 0,5 m do 1,5 m.
Jeśli zostanie znalezionych kilka
sąsiadujących ze sobą miejsc
postojowych, samochód zostanie
skierowany na ostatnie z nich.

Prowadzenie i użytkowanie203
Po wykryciu wolnego miejsca
kierowca jest powiadamiany przez
komunikat na wyświetlaczu
informacyjnym i sygnał dźwiękowy.
Zatrzymać pojazd, włączyć bieg
wsteczny, puścić kierownicę i ruszyć
do tyłu, nie przekraczając 7 km/h.Manewrować do przodu i do tyłu
zgodnie z wyświetlanymi
poleceniami, zwracając jednocześnie
uwagę na ostrzeżenia układu
ułatwiającego parkowanie i sygnały
dźwiękowe, aż do wyświetlenia
wskazania informującego o
zakończeniu manewru. Po
zakończeniu lampka $ w zestawie
wskaźników zgaśnie.
Podczas parkowania układ
automatycznie się wyłącza, gdy tył
pojazdu znajdzie się w odległości 50
cm od przeszkody.
Wyjazd z równoległego miejsca
postojowego
Aktywacja
7-calowy kolorowy wyświetlacz
informacyjny: aby wyjechać z
równoległego miejsca postojowego,
aktywować układ przez wybranie
opcji Wspomaganie parkowania na
wyświetlaczu informacyjnym.
Następnie wybrać Wyjedź z
równoległego miejsca postojowego .
8-calowy kolorowy wyświetlacz
informacyjny: aby wyjechać z
równoległego miejsca postojowego,
aktywować układ przez naciśnięcie
Í . Wybrać Funkcje jazdy na
wyświetlaczu informacyjnym, a następnie Park Assist . Wybrać
Wyjazd z miejsca parkingowego .
Wybrać stronę, w którą samochód ma wyjechać, przez włączenie
odpowiedniego kierunkowskazu.
Włączyć bieg wsteczny lub bieg jazdy do przodu, puścić kierownicę i ruszyć,
nie przekraczając 5 km/h.

204Prowadzenie i użytkowanie
Manewrować do przodu i do tyłu,
zwracając jednocześnie uwagę na
ostrzeżenia układu ułatwiającego parkowanie, aż do wyświetlenia
wskazania informującego o
zakończeniu manewru. Manewr jest zakończony, gdy przednie koła
pojazdu znajdują się poza miejscem
postojowym.
Po dezaktywacji układu należy
przejąć kontrolę nad pojazdem.
Wskazania na wyświetlaczu
Instrukcje pojawiające się na
wyświetlaczu obejmują:
● ogólne wskazówki i komunikaty ostrzegawcze
● polecenie zatrzymania pojazdu, gdy wykryto wolne miejsce
parkingowe
● kierunek jazdy podczas manewru parkowania
● polecenia włączenia biegu wstecznego lub biegu
pierwszego
● polecenie zatrzymania pojazdu lub jazdy z małą prędkością
● prawidłowe zakończenie manewru parkowania jest
sygnalizowane wyświetleniem
symbolu i sygnałem dźwiękowym
● anulowanie manewru parkowania
Wyłączanie
Bieżący manewr wykonywany przez
układ ułatwiający parkowanie można
anulować przyciskiem, co spowoduje
powrót do poprzedniego ekranu nawyświetlaczu informacyjnym. Aby
całkowicie wyłączyć układ, nacisnąć
¼ na konsoli środkowej.
Układ wyłącza się automatycznie: ● w chwili wyłączenia zapłonu
● w przypadku zgaśnięcia silnika
● jeśli w ciągu 5 minut od wybrania
typu manewru nie zostanie
rozpoczęty żaden manewr
● jeśli podczas manewru pojazd przez dłuższy czas stoi w miejscu
● jeśli działa układ stabilizacji toru jazdy
● jeśli prędkość pojazdu przekracza podany limit
● w przypadku przytrzymania przez kierowcę obracającej się
kierownicy
● po czterech cyklach manewrów (jeden cykl manewru składa się zjednego ruszenia do tyłu i
jednego ruszenia do przodu)
● po otwarciu drzwi kierowcy

Prowadzenie i użytkowanie205● jeśli jedno z kół przednich natrafina przeszkodę
● prawidłowe zakończenie manewru parkowania
Dezaktywacja układu w wyniku
działań kierowcy lub przez sam
system podczas manewru zostanie
zasygnalizowana na wyświetlaczu.
Dodatkowo rozlegnie się sygnał
dźwiękowy.
System wyłącza się automatycznie,
gdy pojazd holuje elektrycznie
połączoną przyczepę, uchwyt na rowery itp.
Aby wyłączyć układ na dłuższy czas,
należy skontaktować się z dealerem.
Usterka
W przypadku usterki na kolorowym
wyświetlaczu informacyjnym pojawia
się komunikat i rozlega sygnał
akustyczny.
W przypadku usterki wspomagania
układu kierowniczego na
wyświetlaczu informacyjnym
kierowcy pojawia się kontrolka H
oraz stosowny komunikat.9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Przestroga
Skuteczność układu może być ograniczona w przypadku
przysłonięcia czujników, np. przez lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku znajdujących się w
pobliżu wyższych pojazdów (np.
pojazdów terenowych, minivanów
lub furgonów) mają zastosowanie
warunki specjalne. Nie można
zagwarantować rozpoznania
przeszkód i prawidłowego
wskazania odległości w górnej
części tych pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układy ułatwiające parkowanie
nie wykrywają obiektów
znajdujących się poza ich
zasięgiem wykrywania.
Uwaga
Istnieje możliwość, że na skutek
występowania zakłóceń z
zewnętrznych źródeł szumów
akustycznych lub niewłaściwego ustawienia elementów
mechanicznych czujnik wykryje
nieistniejący obiekt (mogą wystąpić
sporadyczne fałszywe ostrzeżenia).
Upewnić się, że przednia tablica
rejestracyjna jest prawidłowo
zamontowana (nie jest wygięta i nie
występują szczeliny między nią a

206Prowadzenie i użytkowaniezderzakiem po lewej lub prawej
stronie), a czujniki znajdują się na
swoich miejscach.
Inteligentny system wspomagania
parkowania może nie wykryć zmian
dostępności miejsc postojowych po
rozpoczęciu manewru parkowania. System może rozpoznać wjazd,bramę, podwórze, a nawet
skrzyżowanie jako miejsce
postojowe. Po włączeniu biegu
wstecznego system rozpocznie w
takiej sytuacji manewr parkowania.
Należy sprawdzić dostępność
proponowanego miejsca
postojowego.
Nierówności powierzchni, np. w
strefach prac budowlanych, nie są
wykrywane przez system.
Odpowiedzialność za manewr
przejmuje kierowca.
System monitorowania martwego pola w lusterkach
System monitorowania martwego
pola w lusterkach wykrywa i
sygnalizuje obecność obiektów w
martwej strefie po obu stronach
pojazdu. System ostrzega kierowcępoprzez lampki w lusterkach
zewnętrznych o wykryciu obiektów,
które mogą być niewidoczne w
lusterku wewnętrznym i lusterkach
zewnętrznych.
System monitorowania martwego
pola w lusterkach wykorzystuje
niektóre z czujników inteligentnego
systemu wspomagania parkowania,
które znajdują się w przednim i tylnym zderzaku po obu stronach
samochodu.9 Ostrzeżenie
System monitorowania martwego
pola w lusterkach nie zwalnia
kierowcy z obowiązku
obserwowania sytuacji na drodze.
System nie wykrywa:
● szybko nadjeżdżających pojazdów znajdujących się
poza bocznymi martwymi
polami
● pieszych, rowerzystów i zwierząt
Przed zmianą pasa należy zawsze
sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Aktywacja
7-calowy kolorowy wyświetlacz
informacyjny: wybrać Monitorowanie
martwych pól na wyświetlaczu
informacyjnym i aktywować funkcję.
8-calowy kolorowy wyświetlacz
informacyjny: nacisnąć Í. Wybrać
Funkcje jazdy na wyświetlaczu
informacyjnym, a następnie
Monitorowanie martwych pól .
Aktywować system.
Lampka B w zestawie wskaźników
stale świeci w kolorze zielonym,
sygnalizując, że system jest
włączony.

Prowadzenie i użytkowanie207Funkcjonowanie
Gdy podczas jazdy do przodu system
wykryje pojazd w martwej strefie z
boku, w odpowiednim lusterku
zewnętrznym zaświeci się dioda LED.
W przypadku samochodu
wyprzedzającego dioda LED zapala
się natychmiast.
W przypadku wolnego wyprzedzania
innego pojazdu dioda LED zapala się z opóźnieniem.
Warunki działania
Aby system działał prawidłowo,
muszą być spełnione następujące
warunki:
● wszystkie pojazdy poruszają się w tym samym kierunku i na
sąsiednich pasach ruchu
● prędkość pojazdu mieści się w zakresie od 12 do 140 km/h
● wyprzedzanie pojazdu przy różnicy prędkości wynoszącej
mniej niż 10 km/h
● inny pojazd wyprzedza przy różnicy prędkości wynoszącej
mniej niż 25 km/h
● normalne natężenie ruchu
● jazda po prostej drodze lub po łagodnym łuku
● pojazd nie holuje przyczepy
W poniższych sytuacjach nie pojawi
się żadne ostrzeżenie:
● w przypadku obecności nieruchomych obiektów, np.
zaparkowane pojazdy, barierki,
latarnie, znaki drogowe● w przypadku pojazdów jadących w przeciwnym kierunku
● w przypadku jazdy po krętej drodze lub ostrym zakręcie
● w przypadku wyprzedzania bardzo długiego pojazdu lub
wyprzedzania przez taki pojazd,
np. ciężarówkę, autokar, który
jest jednocześnie wykrywany w
martwym polu z tyłu i widoczny z przodu w polu widzenia kierowcy
● w przypadku bardzo dużego natężenia ruchu – pojazdy
wykryte z przodu i z tyłu są
mylone z ciężarówką lub
obiektem nieruchomym
● przy zbyt szybkim wyprzedzaniu
Wyłączanie
System wyłącza się w menu
personalizacji ustawień 3 115.
Lampka B w zestawie wskaźników
gaśnie. Dodatkowo rozlegnie się
sygnał dźwiękowy.
W chwili wyłączenia zapłonu stan
systemu zostaje zapisany w pamięci.

208Prowadzenie i użytkowanieSystem wyłącza się automatycznie,
gdy pojazd holuje elektrycznie
połączoną przyczepę.
Niekorzystne warunki pogodowe, np.
ulewny deszcz, mogą powodować
generowanie fałszywych ostrzeżeń.
Usterka
W przypadku usterki lampka B miga
przez chwilę na desce rozdzielczej i
zostaje wyświetlony komunikat R.
Skontaktować się z dealerem lub
specjalistycznym warsztatem w celu
sprawdzenia systemu.
Układ widoku
panoramicznego
Ten układ umożliwia pokazywanie na wyświetlaczu informacyjnym widoku
otoczenia pojazdu w postaci obrazu o
zakresie bliskim 360°, podobnego do
widoku z lotu ptaka.Układ wykorzystuje:
● kamerę tylną zamontowaną w tylnej klapie
● ultradźwiękowe czujniki parkowania zamontowane w
tylnym zderzaku
● kamerę przednią, zamontowaną w przedniej kracie wlotu
powietrza, pod emblematem
● ultradźwiękowe czujniki parkowania zamontowane w
przednim zderzaku
Ekran wyświetlacza informacyjnego
jest podzielony na dwie części. Z
prawej strony wyświetla się widok
znad pojazdu, a z lewej widok z tyłu
lub przodu pojazdu. Czujniki
parkowania uzupełniają informacje
pokazywane w widoku znad pojazdu.
Aktywacja
Widok panoramiczny włącza się, gdy: ● zostaje włączony bieg lub dźwignia skrzyni biegów znajdujesię w położeniu neutralnym
(widok przedni)
● zostaje włączony bieg wsteczny (widok tylny)
● zostaje ręcznie włączony na wyświetlaczu informacyjnym
podczas jazdy z prędkością
nieprzekraczającą 20 km/h
Funkcjonowanie W lewej części ekranu można
wybierać różne widoki. Aby zmienić
typ widoku w dowolnym momencie
podczas wykonywania manewru,
nacisnąć pole dotykowe w lewym
dolnym rogu ekranu i wybrać widok z
menu wyboru widoku:
● Widok standardowy
● Tryb Auto
