OPEL GRANDLAND X 2019 Priručnik za vlasnika (in Croatian)

Instrumenti i kontrole89

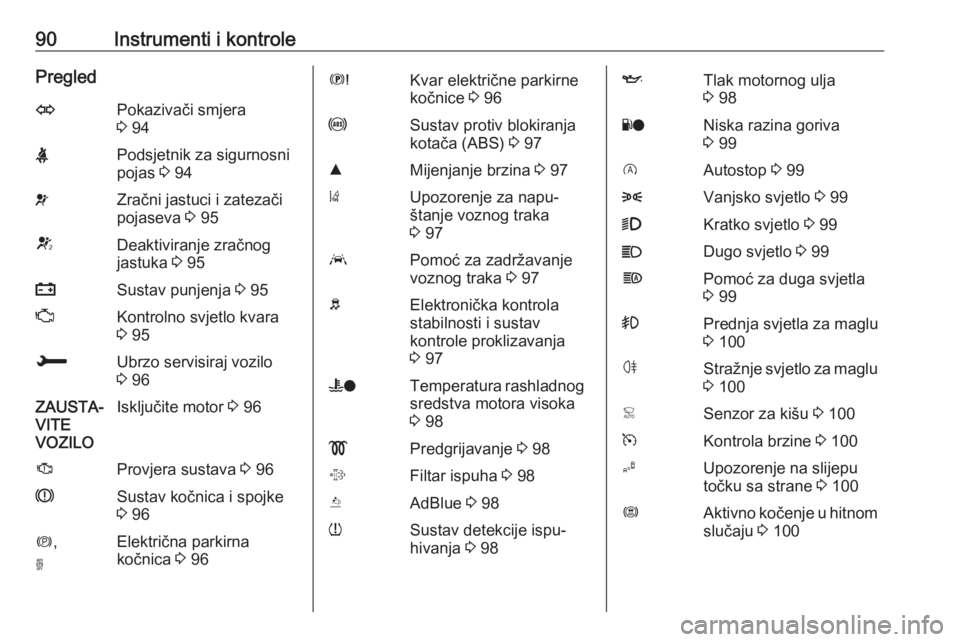

90Instrumenti i kontrolePregledOPokazivači smjera
3 94XPodsjetnik za sigurnosni
pojas 3 94vZračni jastuci i zatezači
pojaseva 3 95VDeaktiviranje zračnog
jastuka 3 95pSustav punjenja 3 95ZKontrolno svjetlo kvara
3 95HUbrzo servisiraj vozilo
3 96ZAUSTA‐
VITE
VOZILOIsključite motor 3 96JProvjera sustava 3 96RSustav kočnica i spojke
3 96m ,
oElektrična parkirna
kočnica 3 96EKvar električne parkirne
kočnice 3 96uSustav protiv blokiranja
kotača (ABS) 3 97RMijenjanje brzina 3 97)Upozorenje za napu‐
štanje voznog traka
3 97LPomoć za zadržavanje
voznog traka 3 97bElektronička kontrola
stabilnosti i sustav
kontrole proklizavanja
3 97WoTemperatura rashladnog
sredstva motora visoka
3 98!Predgrijavanje 3 98%Filtar ispuha 3 98YAdBlue 3 98wSustav detekcije ispu‐
hivanja 3 98ITlak motornog ulja
3 98YoNiska razina goriva
3 99DAutostop 3 998Vanjsko svjetlo 3 999Kratko svjetlo 3 99CDugo svjetlo 3 99fPomoć za duga svjetla
3 99>Prednja svjetla za maglu
3 100øStražnje svjetlo za maglu
3 100 točku sa strane 3 100ØAktivno kočenje u hitnom
slučaju 3 100

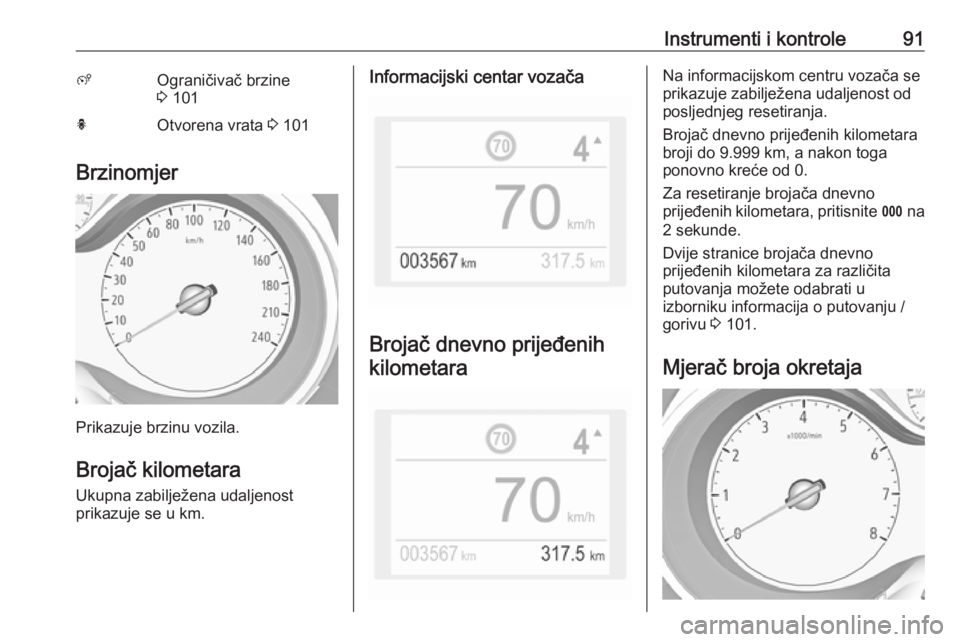

Instrumenti i kontrole91ßOgraničivač brzine
3 101hOtvorena vrata 3 101
Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara Ukupna zabilježena udaljenost
prikazuje se u km.
Informacijski centar vozača
Brojač dnevno prijeđenih
kilometara
Na informacijskom centru vozača se
prikazuje zabilježena udaljenost od
posljednjeg resetiranja.
Brojač dnevno prijeđenih kilometara
broji do 9.999 km, a nakon toga
ponovno kreće od 0.
Za resetiranje brojača dnevno
prijeđenih kilometara, pritisnite L na
2 sekunde.
Dvije stranice brojača dnevno
prijeđenih kilometara za različita
putovanja možete odabrati u
izborniku informacija o putovanju /
gorivu 3 101.
Mjerač broja okretaja

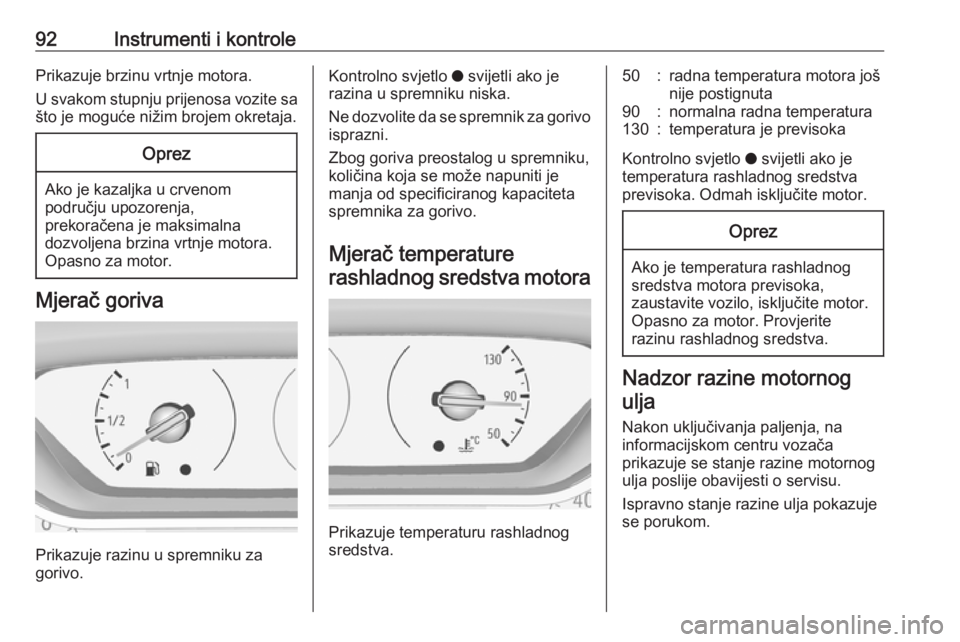

92Instrumenti i kontrolePrikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa
što je moguće nižim brojem okretaja.Oprez
Ako je kazaljka u crvenom području upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu u spremniku za
gorivo.
Kontrolno svjetlo o svijetli ako je
razina u spremniku niska.
Ne dozvolite da se spremnik za gorivo
isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može napuniti je
manja od specificiranog kapaciteta
spremnika za gorivo.
Mjerač temperature rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
50:radna temperatura motora još
nije postignuta90:normalna radna temperatura130:temperatura je previsoka
Kontrolno svjetlo o svijetli ako je
temperatura rashladnog sredstva previsoka. Odmah isključite motor.
Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Nadzor razine motornog
ulja
Nakon uključivanja paljenja, na
informacijskom centru vozača
prikazuje se stanje razine motornog
ulja poslije obavijesti o servisu.
Ispravno stanje razine ulja pokazuje
se porukom.

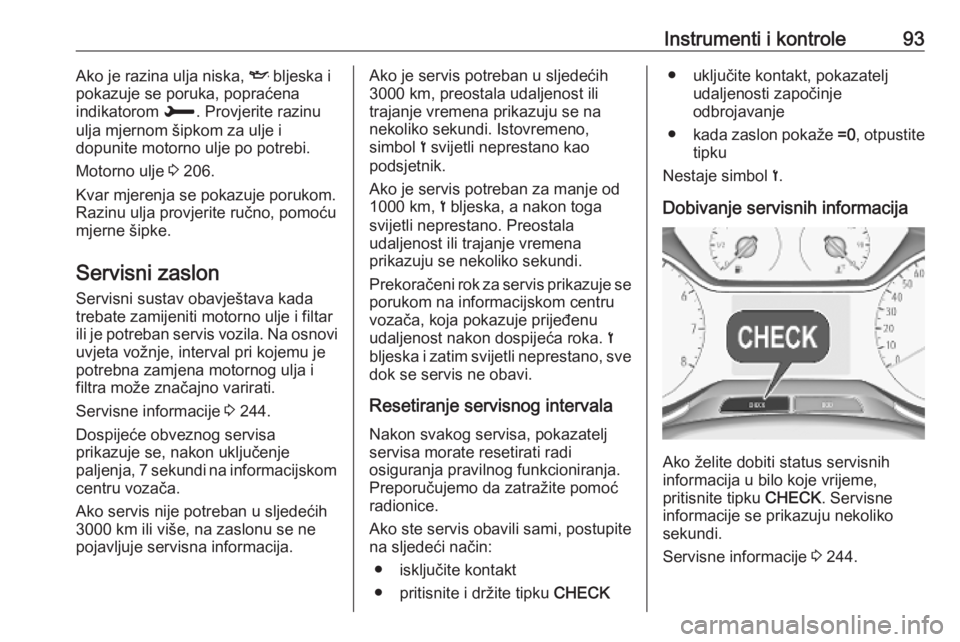

Instrumenti i kontrole93Ako je razina ulja niska, I bljeska i
pokazuje se poruka, popraćena
indikatorom H. Provjerite razinu
ulja mjernom šipkom za ulje i
dopunite motorno ulje po potrebi.
Motorno ulje 3 206.
Kvar mjerenja se pokazuje porukom. Razinu ulja provjerite ručno, pomoću
mjerne šipke.
Servisni zaslon Servisni sustav obavještava kada
trebate zamijeniti motorno ulje i filtar
ili je potreban servis vozila. Na osnovi
uvjeta vožnje, interval pri kojemu je
potrebna zamjena motornog ulja i
filtra može značajno varirati.
Servisne informacije 3 244.
Dospijeće obveznog servisa
prikazuje se, nakon uključenje
paljenja, 7 sekundi na informacijskom centru vozača.
Ako servis nije potreban u sljedećih
3000 km ili više, na zaslonu se ne
pojavljuje servisna informacija.Ako je servis potreban u sljedećih
3000 km, preostala udaljenost ili
trajanje vremena prikazuju se na
nekoliko sekundi. Istovremeno,
simbol < svijetli neprestano kao
podsjetnik.
Ako je servis potreban za manje od
1000 km, < bljeska, a nakon toga
svijetli neprestano. Preostala
udaljenost ili trajanje vremena
prikazuju se nekoliko sekundi.
Prekoračeni rok za servis prikazuje se porukom na informacijskom centru
vozača, koja pokazuje prijeđenu
udaljenost nakon dospijeća roka. <
bljeska i zatim svijetli neprestano, sve dok se servis ne obavi.
Resetiranje servisnog intervala Nakon svakog servisa, pokazatelj
servisa morate resetirati radi
osiguranja pravilnog funkcioniranja.
Preporučujemo da zatražite pomoć
radionice.
Ako ste servis obavili sami, postupite
na sljedeći način:
● isključite kontakt
● pritisnite i držite tipku CHECK● uključite kontakt, pokazatelj
udaljenosti započinje
odbrojavanje
● kada zaslon pokaže =0, otpustite
tipku
Nestaje simbol <.
Dobivanje servisnih informacija
Ako želite dobiti status servisnih
informacija u bilo koje vrijeme,
pritisnite tipku CHECK. Servisne
informacije se prikazuju nekoliko
sekundi.
Servisne informacije 3 244.

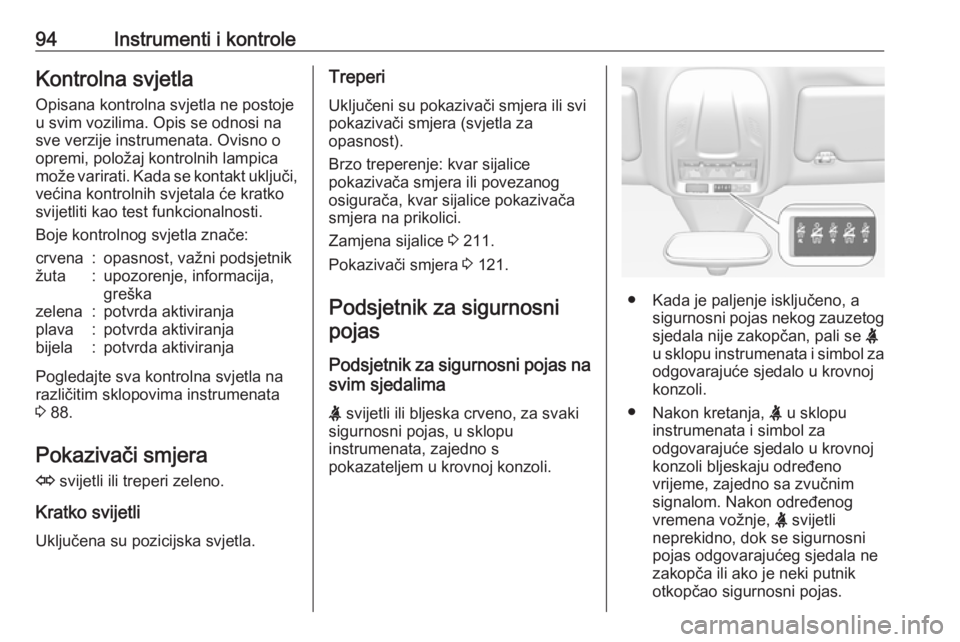

94Instrumenti i kontroleKontrolna svjetlaOpisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja
Pogledajte sva kontrolna svjetla na
različitim sklopovima instrumenata
3 88.
Pokazivači smjera
O svijetli ili treperi zeleno.
Kratko svijetli Uključena su pozicijska svjetla.
Treperi
Uključeni su pokazivači smjera ili svi
pokazivači smjera (svjetla za
opasnost).
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog osigurača, kvar sijalice pokazivačasmjera na prikolici.
Zamjena sijalice 3 211.
Pokazivači smjera 3 121.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojas na
svim sjedalima
X svijetli ili bljeska crveno, za svaki
sigurnosni pojas, u sklopu
instrumenata, zajedno s
pokazateljem u krovnoj konzoli.
● Kada je paljenje isključeno, a sigurnosni pojas nekog zauzetog
sjedala nije zakopčan, pali se X
u sklopu instrumenata i simbol za
odgovarajuće sjedalo u krovnoj
konzoli.
● Nakon kretanja, X u sklopu
instrumenata i simbol za
odgovarajuće sjedalo u krovnoj
konzoli bljeskaju određeno
vrijeme, zajedno sa zvučnim
signalom. Nakon određenog
vremena vožnje, X svijetli
neprekidno, dok se sigurnosni
pojas odgovarajućeg sjedala ne
zakopča ili ako je neki putnik otkopčao sigurnosni pojas.

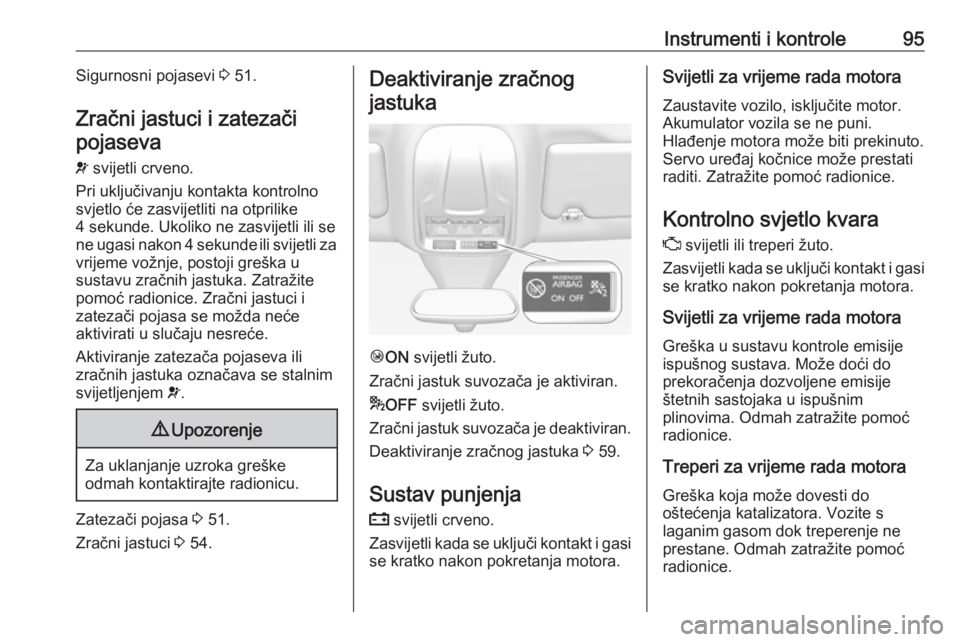

Instrumenti i kontrole95Sigurnosni pojasevi 3 51.
Zračni jastuci i zatezači pojaseva
v svijetli crveno.
Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde. Ukoliko ne zasvijetli ili se ne ugasi nakon 4 sekunde ili svijetli za vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa 3 51.
Zračni jastuci 3 54.
Deaktiviranje zračnog
jastuka
Ó ON svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* OFF svijetli žuto.
Zračni jastuk suvozača je deaktiviran. Deaktiviranje zračnog jastuka 3 59.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.

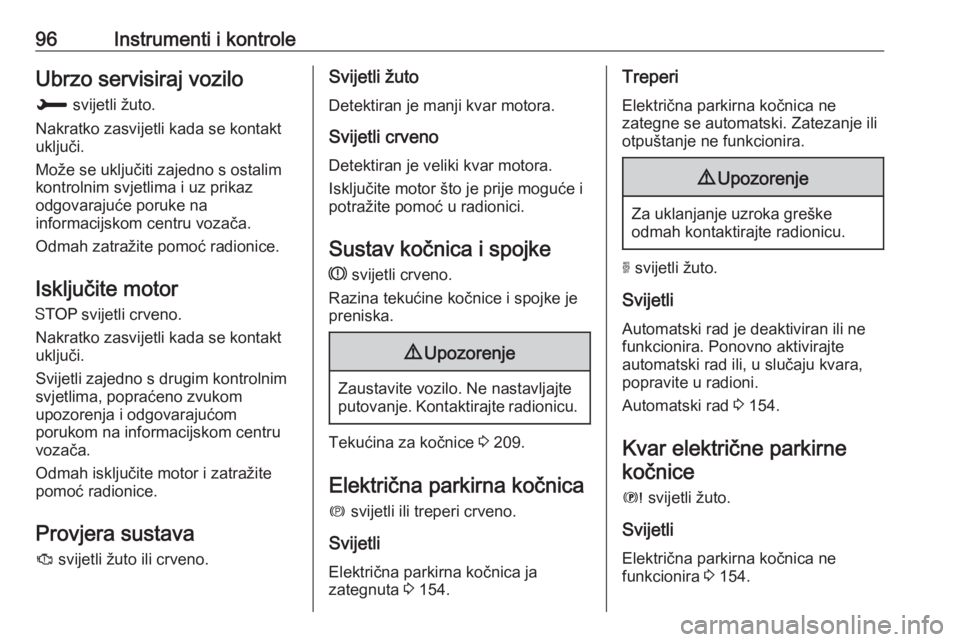

96Instrumenti i kontroleUbrzo servisiraj voziloH svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Može se uključiti zajedno s ostalim kontrolnim svjetlima i uz prikaz
odgovarajuće poruke na
informacijskom centru vozača.
Odmah zatražite pomoć radionice.
Isključite motor
Y svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli zajedno s drugim kontrolnim
svjetlima, popraćeno zvukom
upozorenja i odgovarajućom
porukom na informacijskom centru
vozača.
Odmah isključite motor i zatražite
pomoć radionice.
Provjera sustava J svijetli žuto ili crveno.Svijetli žuto
Detektiran je manji kvar motora.
Svijetli crveno
Detektiran je veliki kvar motora.
Isključite motor što je prije moguće i potražite pomoć u radionici.
Sustav kočnica i spojkeR svijetli crveno.
Razina tekućine kočnice i spojke je
preniska.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Tekućina za kočnice 3 209.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja
zategnuta 3 154.
Treperi
Električna parkirna kočnica ne
zategne se automatski. Zatezanje ili
otpuštanje ne funkcionira.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
o svijetli žuto.
Svijetli Automatski rad je deaktiviran ili nefunkcionira. Ponovno aktivirajte
automatski rad ili, u slučaju kvara,
popravite u radioni.
Automatski rad 3 154.
Kvar električne parkirne kočnice
E svijetli žuto.
Svijetli
Električna parkirna kočnica ne
funkcionira 3 154.

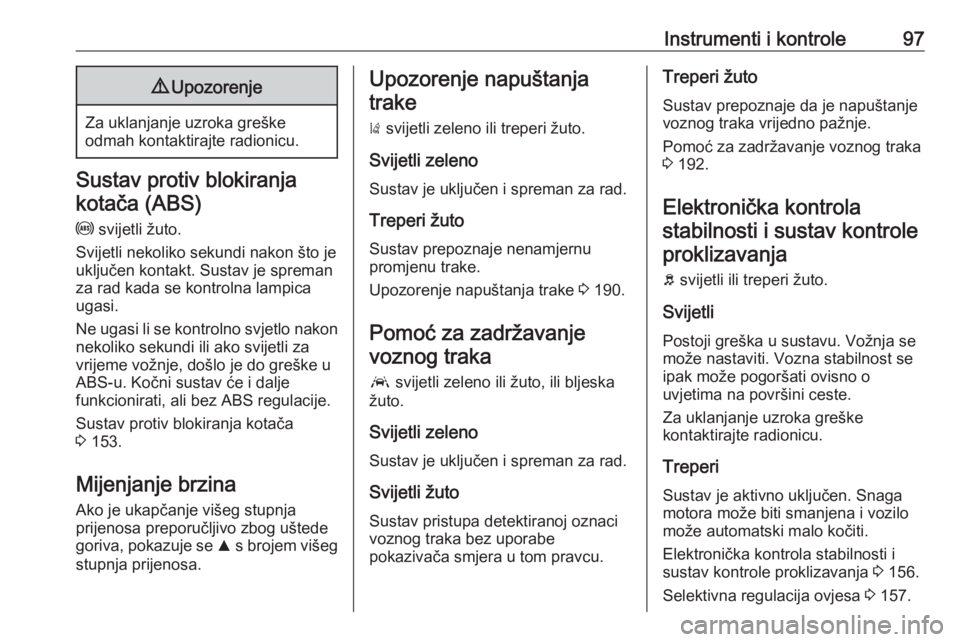

Instrumenti i kontrole979Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 153.
Mijenjanje brzina
Ako je ukapčanje višeg stupnja
prijenosa preporučljivo zbog uštede
goriva, pokazuje se R s brojem višeg
stupnja prijenosa.
Upozorenje napuštanja
trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno Sustav je uključen i spreman za rad.
Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Upozorenje napuštanja trake 3 190.
Pomoć za zadržavanje
voznog traka
a svijetli zeleno ili žuto, ili bljeska
žuto.
Svijetli zeleno Sustav je uključen i spreman za rad.
Svijetli žuto Sustav pristupa detektiranoj oznaci
voznog traka bez uporabe
pokazivača smjera u tom pravcu.Treperi žuto
Sustav prepoznaje da je napuštanjevoznog traka vrijedno pažnje.
Pomoć za zadržavanje voznog traka
3 192.
Elektronička kontrola stabilnosti i sustav kontroleproklizavanja
b svijetli ili treperi žuto.
Svijetli
Postoji greška u sustavu. Vožnja se može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti.
Elektronička kontrola stabilnosti i
sustav kontrole proklizavanja 3 156.
Selektivna regulacija ovjesa 3 157.

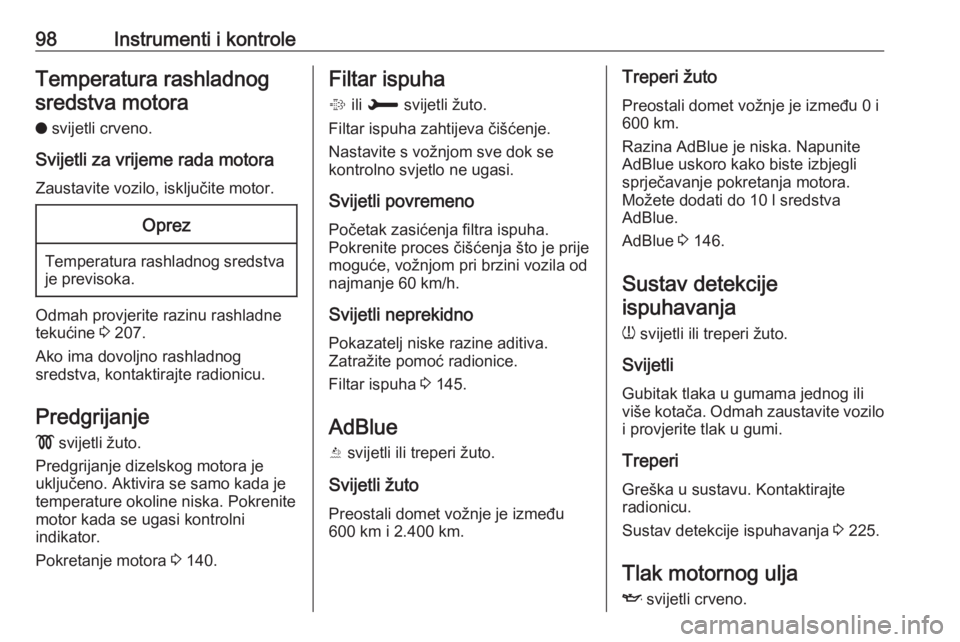

98Instrumenti i kontroleTemperatura rashladnogsredstva motora
o svijetli crveno.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.Oprez
Temperatura rashladnog sredstva je previsoka.
Odmah provjerite razinu rashladne
tekućine 3 207.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Predgrijanje
! svijetli žuto.
Predgrijanje dizelskog motora je uključeno. Aktivira se samo kada je
temperature okoline niska. Pokrenite
motor kada se ugasi kontrolni
indikator.
Pokretanje motora 3 140.
Filtar ispuha
% ili H svijetli žuto.
Filtar ispuha zahtijeva čišćenje.
Nastavite s vožnjom sve dok se
kontrolno svjetlo ne ugasi.
Svijetli povremeno Početak zasićenja filtra ispuha.
Pokrenite proces čišćenja što je prije
moguće, vožnjom pri brzini vozila od najmanje 60 km/h.
Svijetli neprekidno
Pokazatelj niske razine aditiva.
Zatražite pomoć radionice.
Filtar ispuha 3 145.
AdBlue
Y svijetli ili treperi žuto.
Svijetli žuto Preostali domet vožnje je između
600 km i 2.400 km.Treperi žuto
Preostali domet vožnje je između 0 i
600 km.
Razina AdBlue je niska. Napunite
AdBlue uskoro kako biste izbjegli
sprječavanje pokretanja motora.
Možete dodati do 10 l sredstva
AdBlue.
AdBlue 3 146.
Sustav detekcije ispuhavanja
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumama jednog ili
više kotača. Odmah zaustavite vozilo
i provjerite tlak u gumi.
Treperi
Greška u sustavu. Kontaktirajte
radionicu.
Sustav detekcije ispuhavanja 3 225.
Tlak motornog ulja
I svijetli crveno.
