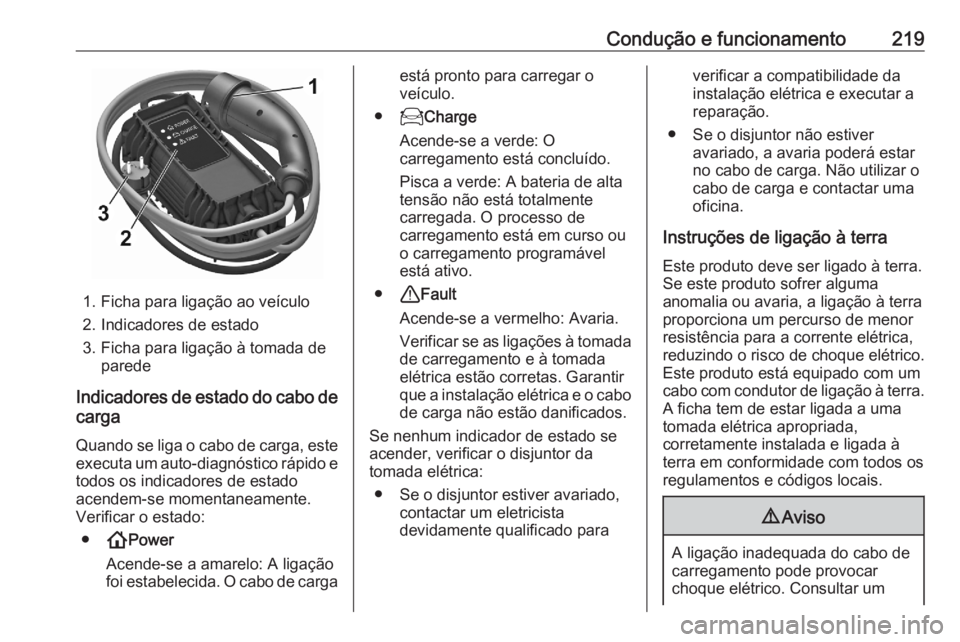

Condução e funcionamento219
1. Ficha para ligação ao veículo2. Indicadores de estado
3. Ficha para ligação à tomada de parede
Indicadores de estado do cabo de
carga
Quando se liga o cabo de carga, este executa um auto-diagnóstico rápido e
todos os indicadores de estado
acendem-se momentaneamente. Verificar o estado:
● !Power
Acende-se a amarelo: A ligação foi estabelecida. O cabo de carga
está pronto para carregar o
veículo.
● 7Charge
Acende-se a verde: O
carregamento está concluído.
Pisca a verde: A bateria de alta
tensão não está totalmente
carregada. O processo de
carregamento está em curso ou o carregamento programável
está ativo.
● +Fault
Acende-se a vermelho: Avaria.
Verificar se as ligações à tomada
de carregamento e à tomada
elétrica estão corretas. Garantir
que a instalação elétrica e o cabo de carga não estão danificados.
Se nenhum indicador de estado se
acender, verificar o disjuntor da
tomada elétrica:
● Se o disjuntor estiver avariado, contactar um eletricista
devidamente qualificado paraverificar a compatibilidade da
instalação elétrica e executar a
reparação.
● Se o disjuntor não estiver avariado, a avaria poderá estar
no cabo de carga. Não utilizar o
cabo de carga e contactar uma
oficina.
Instruções de ligação à terra
Este produto deve ser ligado à terra.
Se este produto sofrer alguma
anomalia ou avaria, a ligação à terra
proporciona um percurso de menor
resistência para a corrente elétrica,
reduzindo o risco de choque elétrico.
Este produto está equipado com um
cabo com condutor de ligação à terra. A ficha tem de estar ligada a uma
tomada elétrica apropriada,
corretamente instalada e ligada à
terra em conformidade com todos os
regulamentos e códigos locais.9 Aviso
A ligação inadequada do cabo de
carregamento pode provocar
choque elétrico. Consultar um

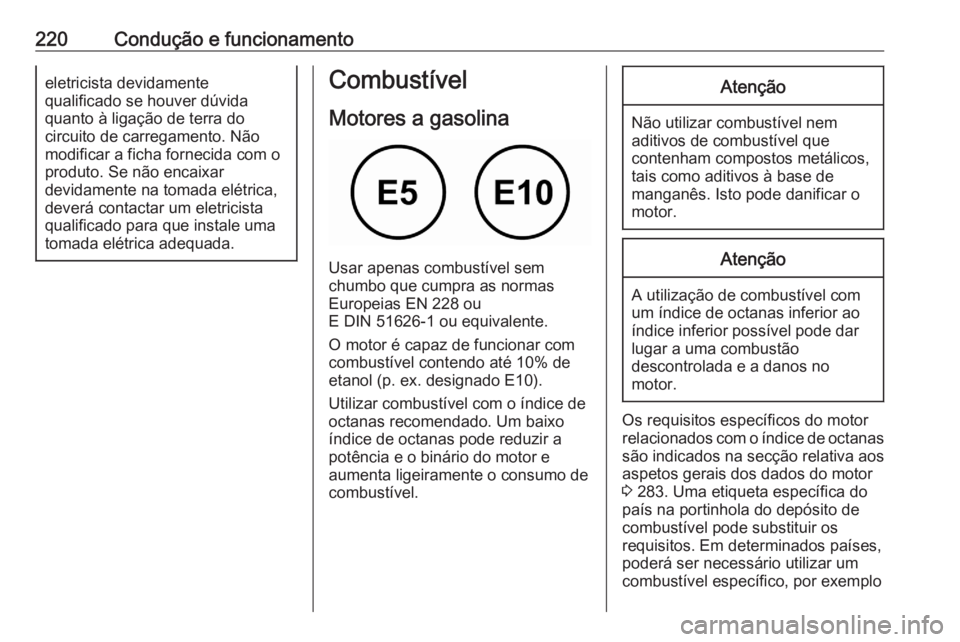

220Condução e funcionamentoeletricista devidamente
qualificado se houver dúvida
quanto à ligação de terra do
circuito de carregamento. Não
modificar a ficha fornecida com o
produto. Se não encaixar
devidamente na tomada elétrica,
deverá contactar um eletricista
qualificado para que instale uma
tomada elétrica adequada.Combustível
Motores a gasolina
Usar apenas combustível sem
chumbo que cumpra as normas
Europeias EN 228 ou
E DIN 51626-1 ou equivalente.
O motor é capaz de funcionar com
combustível contendo até 10% de
etanol (p. ex. designado E10).
Utilizar combustível com o índice de
octanas recomendado. Um baixo
índice de octanas pode reduzir a
potência e o binário do motor e
aumenta ligeiramente o consumo de
combustível.
Atenção
Não utilizar combustível nem
aditivos de combustível que
contenham compostos metálicos,
tais como aditivos à base de
manganês. Isto pode danificar o
motor.
Atenção
A utilização de combustível com
um índice de octanas inferior ao
índice inferior possível pode dar lugar a uma combustão
descontrolada e a danos no
motor.
Os requisitos específicos do motor
relacionados com o índice de octanas
são indicados na secção relativa aos
aspetos gerais dos dados do motor
3 283. Uma etiqueta específica do
país na portinhola do depósito de
combustível pode substituir os
requisitos. Em determinados países,
poderá ser necessário utilizar um
combustível específico, por exemplo

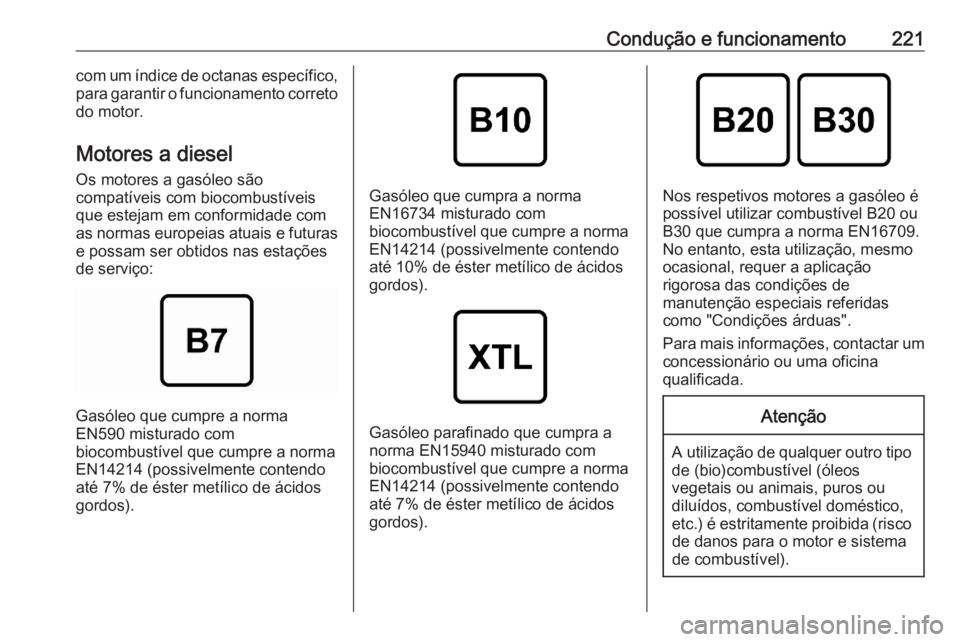

Condução e funcionamento221com um índice de octanas específico,
para garantir o funcionamento correto
do motor.
Motores a diesel
Os motores a gasóleo são
compatíveis com biocombustíveis
que estejam em conformidade com
as normas europeias atuais e futuras e possam ser obtidos nas estações
de serviço:
Gasóleo que cumpre a norma
EN590 misturado com
biocombustível que cumpre a norma EN14214 (possivelmente contendo
até 7% de éster metílico de ácidos
gordos).
Gasóleo que cumpra a norma
EN16734 misturado com
biocombustível que cumpre a norma
EN14214 (possivelmente contendo
até 10% de éster metílico de ácidos
gordos).
Gasóleo parafinado que cumpra a
norma EN15940 misturado com
biocombustível que cumpre a norma EN14214 (possivelmente contendo
até 7% de éster metílico de ácidos
gordos).
Nos respetivos motores a gasóleo é
possível utilizar combustível B20 ou
B30 que cumpra a norma EN16709.
No entanto, esta utilização, mesmo
ocasional, requer a aplicação
rigorosa das condições de
manutenção especiais referidas
como "Condições árduas".
Para mais informações, contactar um
concessionário ou uma oficina
qualificada.
Atenção
A utilização de qualquer outro tipo
de (bio)combustível (óleos
vegetais ou animais, puros ou
diluídos, combustível doméstico,
etc.) é estritamente proibida (risco de danos para o motor e sistema
de combustível).

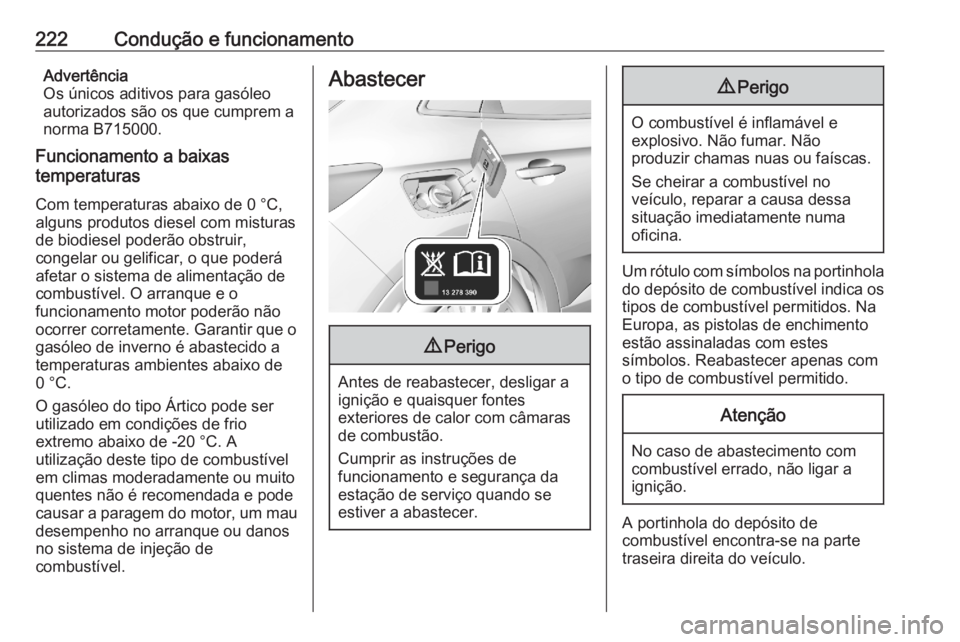

222Condução e funcionamentoAdvertência
Os únicos aditivos para gasóleo
autorizados são os que cumprem a
norma B715000.
Funcionamento a baixas
temperaturas
Com temperaturas abaixo de 0 °C,
alguns produtos diesel com misturas
de biodiesel poderão obstruir,
congelar ou gelificar, o que poderá
afetar o sistema de alimentação de
combustível. O arranque e o
funcionamento motor poderão não
ocorrer corretamente. Garantir que o
gasóleo de inverno é abastecido a
temperaturas ambientes abaixo de
0 °C.
O gasóleo do tipo Ártico pode ser
utilizado em condições de frio
extremo abaixo de -20 °C. A
utilização deste tipo de combustível
em climas moderadamente ou muito
quentes não é recomendada e pode
causar a paragem do motor, um mau desempenho no arranque ou danosno sistema de injeção de
combustível.Abastecer9 Perigo
Antes de reabastecer, desligar a
ignição e quaisquer fontes
exteriores de calor com câmaras
de combustão.
Cumprir as instruções de
funcionamento e segurança da
estação de serviço quando se
estiver a abastecer.
9 Perigo
O combustível é inflamável e
explosivo. Não fumar. Não
produzir chamas nuas ou faíscas.
Se cheirar a combustível no
veículo, reparar a causa dessa situação imediatamente numa
oficina.
Um rótulo com símbolos na portinhola
do depósito de combustível indica os
tipos de combustível permitidos. Na
Europa, as pistolas de enchimento
estão assinaladas com estes
símbolos. Reabastecer apenas com
o tipo de combustível permitido.
Atenção
No caso de abastecimento com
combustível errado, não ligar a
ignição.
A portinhola do depósito de
combustível encontra-se na parte
traseira direita do veículo.

Condução e funcionamento223
A portinhola do depósito de
combustível só pode ser aberta se o
veículo estiver destrancado. Abrir a
portinhola de enchimento do
combustível pressionando a
portinhola.
Para abrir a portinhola de enchimento
do combustível de um veículo híbrido é necessária uma fase de
despressurização para evitar a
emissão de vapor de combustível.Premir r. Depois da
despressurização, a portinhola de
enchimento do combustível é
destrancada. Isto pode demorar até
um minuto.
Abrir a portinhola de enchimento do
combustível pressionando a
portinhola.
Reabastecimento de gasolina egasóleo
Para abrir, rodar a tampa lentamente
para a esquerda (sentido anti-
-horário).A tampa do tubo de enchimento de
combustível pode ser pendurada no
gancho, na portinhola do depósito de combustível.
Colocar o bico em posição direita no bocal de enchimento e exercer uma
pequena força para inserir.
Para reabastecer, ligar a pistola de enchimento.
Após o corte automático, o depósito
pode ser atestado ativando a pistola
no bocal mais duas vezes, no
máximo.

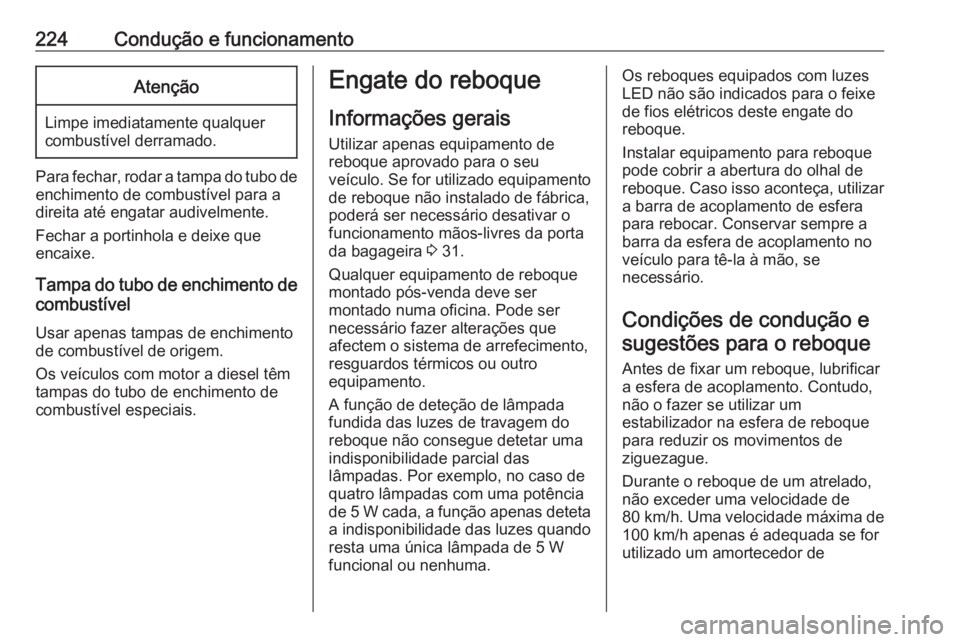

224Condução e funcionamentoAtenção
Limpe imediatamente qualquer
combustível derramado.
Para fechar, rodar a tampa do tubo de
enchimento de combustível para a
direita até engatar audivelmente.
Fechar a portinhola e deixe que
encaixe.
Tampa do tubo de enchimento de
combustível
Usar apenas tampas de enchimentode combustível de origem.
Os veículos com motor a diesel têm
tampas do tubo de enchimento de
combustível especiais.
Engate do reboque
Informações gerais
Utilizar apenas equipamento de
reboque aprovado para o seu
veículo. Se for utilizado equipamento
de reboque não instalado de fábrica,
poderá ser necessário desativar o
funcionamento mãos-livres da porta
da bagageira 3 31.
Qualquer equipamento de reboque
montado pós-venda deve ser
montado numa oficina. Pode ser
necessário fazer alterações que
afectem o sistema de arrefecimento, resguardos térmicos ou outro
equipamento.
A função de deteção de lâmpada
fundida das luzes de travagem do
reboque não consegue detetar uma
indisponibilidade parcial das
lâmpadas. Por exemplo, no caso de
quatro lâmpadas com uma potência
de 5 W cada, a função apenas deteta
a indisponibilidade das luzes quando
resta uma única lâmpada de 5 W
funcional ou nenhuma.Os reboques equipados com luzes
LED não são indicados para o feixe
de fios elétricos deste engate do
reboque.
Instalar equipamento para reboque
pode cobrir a abertura do olhal de
reboque. Caso isso aconteça, utilizar
a barra de acoplamento de esfera
para rebocar. Conservar sempre a
barra da esfera de acoplamento no
veículo para tê-la à mão, se
necessário.
Condições de condução e sugestões para o reboque
Antes de fixar um reboque, lubrificar
a esfera de acoplamento. Contudo,
não o fazer se utilizar um
estabilizador na esfera de reboque
para reduzir os movimentos de
ziguezague.
Durante o reboque de um atrelado, não exceder uma velocidade de
80 km/h . Uma velocidade máxima de
100 km/h apenas é adequada se for
utilizado um amortecedor de

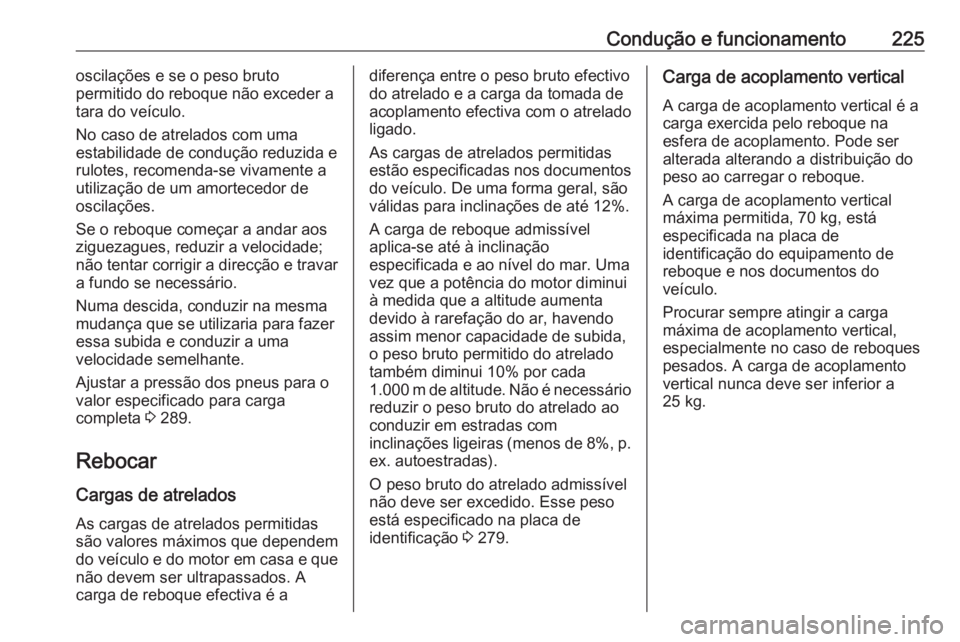

Condução e funcionamento225oscilações e se o peso bruto
permitido do reboque não exceder a
tara do veículo.
No caso de atrelados com uma
estabilidade de condução reduzida e
rulotes, recomenda-se vivamente a
utilização de um amortecedor de
oscilações.
Se o reboque começar a andar aos
ziguezagues, reduzir a velocidade;
não tentar corrigir a direcção e travar
a fundo se necessário.
Numa descida, conduzir na mesma
mudança que se utilizaria para fazer
essa subida e conduzir a uma
velocidade semelhante.
Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 289.
Rebocar Cargas de atrelados
As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em casa e que
não devem ser ultrapassados. A
carga de reboque efectiva é adiferença entre o peso bruto efectivo
do atrelado e a carga da tomada de
acoplamento efectiva com o atrelado
ligado.
As cargas de atrelados permitidas
estão especificadas nos documentos
do veículo. De uma forma geral, são
válidas para inclinações de até 12%.
A carga de reboque admissível
aplica-se até à inclinação
especificada e ao nível do mar. Uma
vez que a potência do motor diminui
à medida que a altitude aumenta
devido à rarefação do ar, havendo
assim menor capacidade de subida,
o peso bruto permitido do atrelado
também diminui 10% por cada
1.000 m de altitude. Não é necessário reduzir o peso bruto do atrelado ao
conduzir em estradas com
inclinações ligeiras (menos de 8%, p. ex. autoestradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso
está especificado na placa de
identificação 3 279.Carga de acoplamento vertical
A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida, 70 kg, está
especificada na placa de
identificação do equipamento de
reboque e nos documentos do
veículo.
Procurar sempre atingir a carga
máxima de acoplamento vertical, especialmente no caso de reboques
pesados. A carga de acoplamento
vertical nunca deve ser inferior a
25 kg.

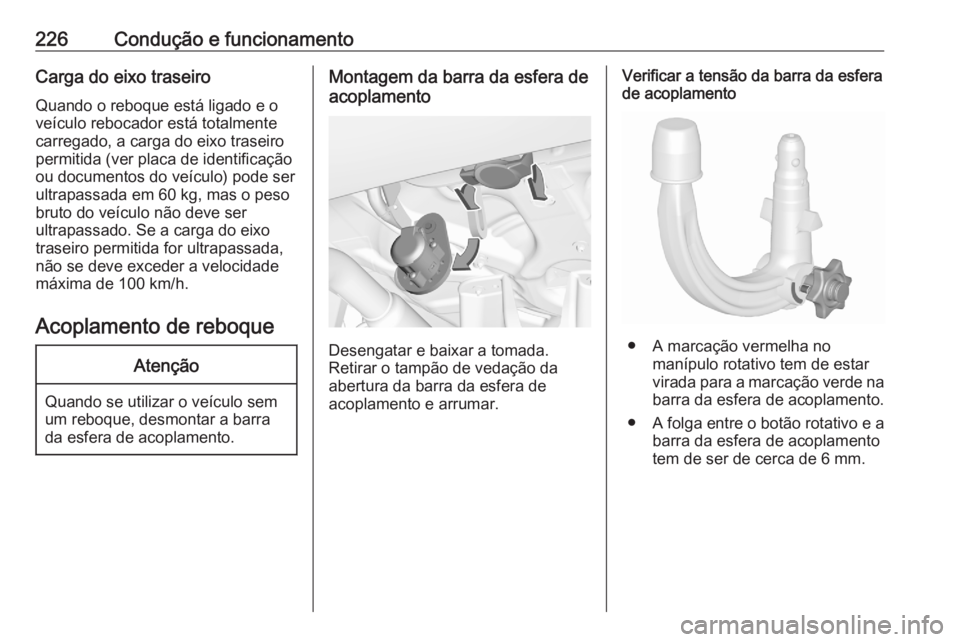

226Condução e funcionamentoCarga do eixo traseiro
Quando o reboque está ligado e o
veículo rebocador está totalmente
carregado, a carga do eixo traseiro
permitida (ver placa de identificação
ou documentos do veículo) pode ser
ultrapassada em 60 kg, mas o peso
bruto do veículo não deve ser
ultrapassado. Se a carga do eixo
traseiro permitida for ultrapassada,
não se deve exceder a velocidade
máxima de 100 km/h.
Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.
Montagem da barra da esfera de
acoplamento
Desengatar e baixar a tomada.
Retirar o tampão de vedação da
abertura da barra da esfera de
acoplamento e arrumar.
Verificar a tensão da barra da esfera
de acoplamento
● A marcação vermelha no
manípulo rotativo tem de estar
virada para a marcação verde na
barra da esfera de acoplamento.
● A folga entre o botão rotativo e a
barra da esfera de acoplamento
tem de ser de cerca de 6 mm.

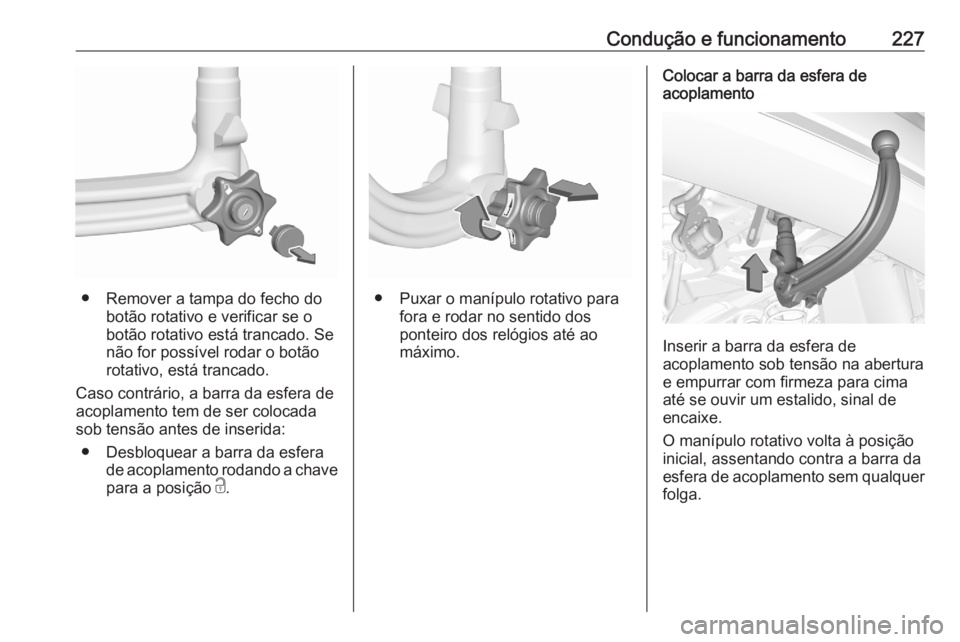

Condução e funcionamento227
● Remover a tampa do fecho dobotão rotativo e verificar se o
botão rotativo está trancado. Se
não for possível rodar o botão
rotativo, está trancado.
Caso contrário, a barra da esfera de
acoplamento tem de ser colocada sob tensão antes de inserida:
● Desbloquear a barra da esfera de acoplamento rodando a chave
para a posição c.● Puxar o manípulo rotativo para
fora e rodar no sentido dos
ponteiro dos relógios até ao
máximo.
Colocar a barra da esfera de
acoplamento
Inserir a barra da esfera de
acoplamento sob tensão na abertura
e empurrar com firmeza para cima até se ouvir um estalido, sinal de
encaixe.
O manípulo rotativo volta à posição
inicial, assentando contra a barra da
esfera de acoplamento sem qualquer
folga.

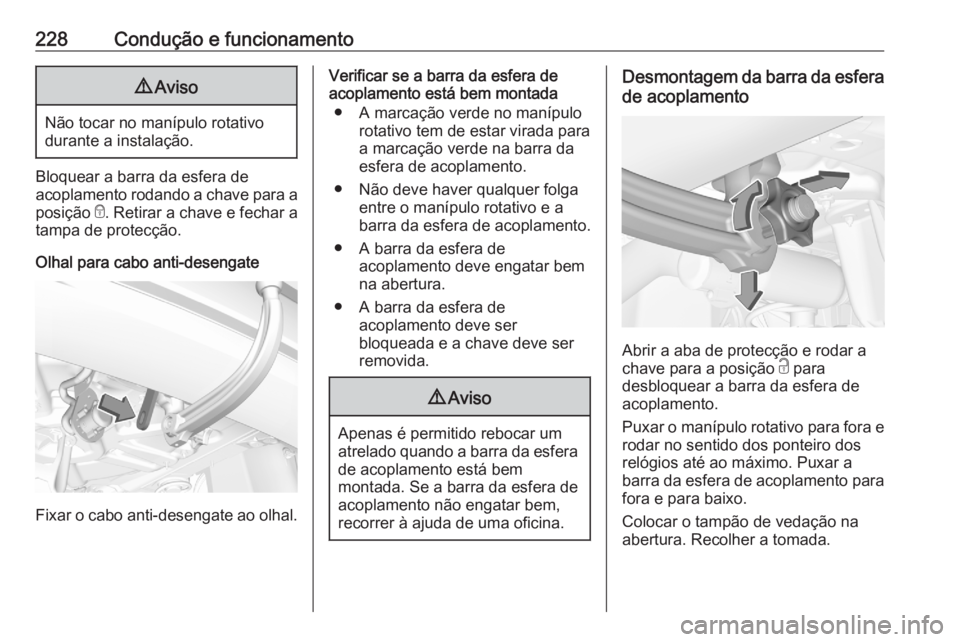

228Condução e funcionamento9Aviso
Não tocar no manípulo rotativo
durante a instalação.
Bloquear a barra da esfera de
acoplamento rodando a chave para a
posição e. Retirar a chave e fechar a
tampa de protecção.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.
Verificar se a barra da esfera de
acoplamento está bem montada
● A marcação verde no manípulo rotativo tem de estar virada para
a marcação verde na barra da
esfera de acoplamento.
● Não deve haver qualquer folga entre o manípulo rotativo e a
barra da esfera de acoplamento.
● A barra da esfera de acoplamento deve engatar bem
na abertura.
● A barra da esfera de acoplamento deve ser
bloqueada e a chave deve ser
removida.9 Aviso
Apenas é permitido rebocar um
atrelado quando a barra da esfera
de acoplamento está bem
montada. Se a barra da esfera de
acoplamento não engatar bem,
recorrer à ajuda de uma oficina.
Desmontagem da barra da esfera
de acoplamento
Abrir a aba de protecção e rodar a
chave para a posição c para
desbloquear a barra da esfera de acoplamento.
Puxar o manípulo rotativo para fora e
rodar no sentido dos ponteiro dos
relógios até ao máximo. Puxar a
barra da esfera de acoplamento para fora e para baixo.
Colocar o tampão de vedação na abertura. Recolher a tomada.
