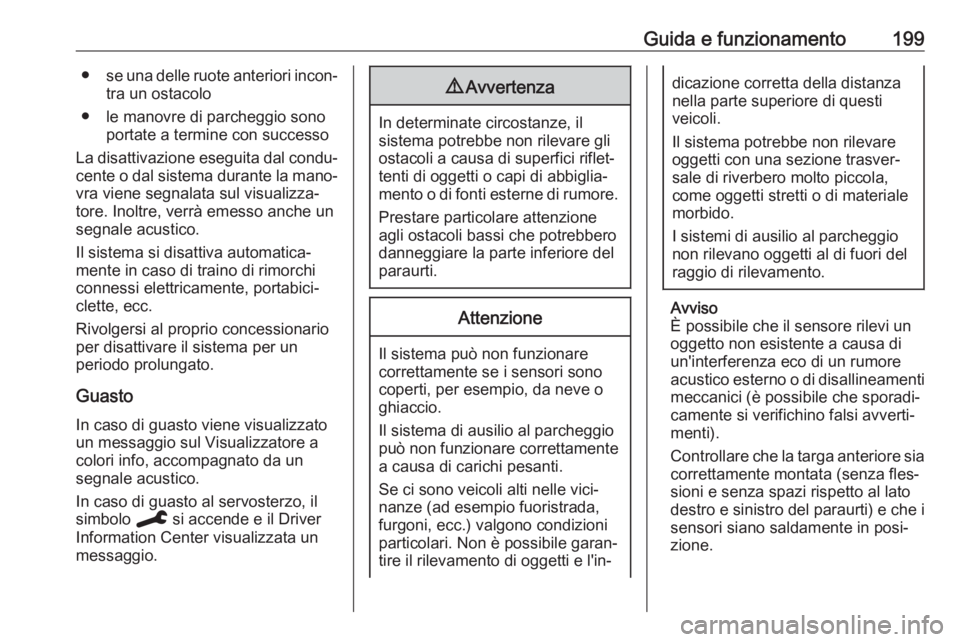

Guida e funzionamento199●se una delle ruote anteriori incon‐
tra un ostacolo
● le manovre di parcheggio sono portate a termine con successo
La disattivazione eseguita dal condu‐
cente o dal sistema durante la mano‐ vra viene segnalata sul visualizza‐
tore. Inoltre, verrà emesso anche un
segnale acustico.
Il sistema si disattiva automatica‐
mente in caso di traino di rimorchi
connessi elettricamente, portabici‐
clette, ecc.
Rivolgersi al proprio concessionario
per disattivare il sistema per un
periodo prolungato.
Guasto
In caso di guasto viene visualizzato
un messaggio sul Visualizzatore a
colori info, accompagnato da un
segnale acustico.
In caso di guasto al servosterzo, il
simbolo C si accende e il Driver
Information Center visualizzata un
messaggio.9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono
coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato
destro e sinistro del paraurti) e che i
sensori siano saldamente in posi‐
zione.

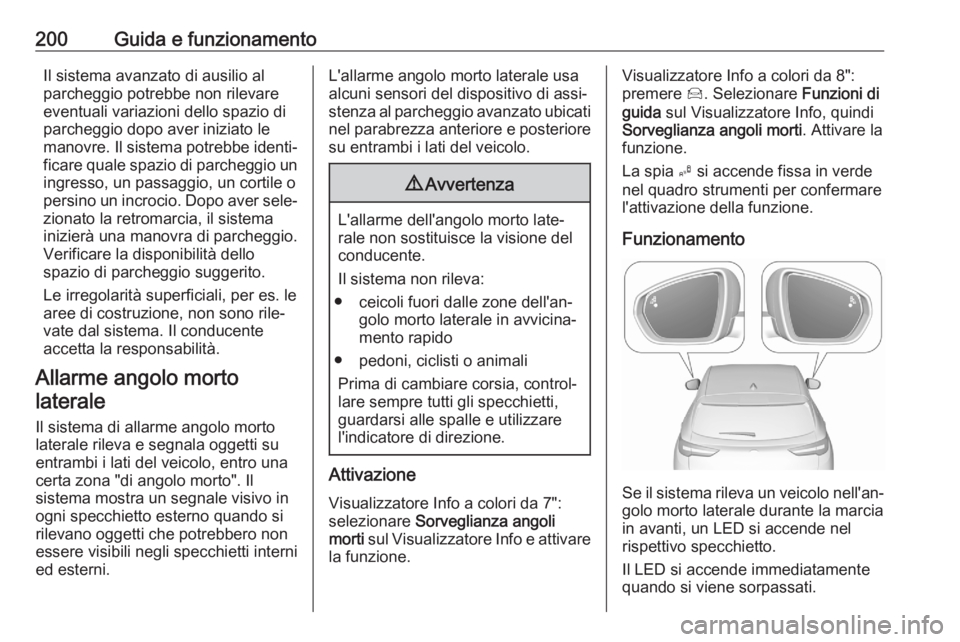

200Guida e funzionamentoIl sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio uningresso, un passaggio, un cortile opersino un incrocio. Dopo aver sele‐
zionato la retromarcia, il sistema
inizierà una manovra di parcheggio.
Verificare la disponibilità dello
spazio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente
accetta la responsabilità.
Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il
sistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni ed esterni.L'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati
nel parabrezza anteriore e posteriore su entrambi i lati del veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Attivazione
Visualizzatore Info a colori da 7":
selezionare Sorveglianza angoli
morti sul Visualizzatore Info e attivare
la funzione.
Visualizzatore Info a colori da 8":
premere Í. Selezionare Funzioni di
guida sul Visualizzatore Info, quindi
Sorveglianza angoli morti . Attivare la
funzione.
La spia B si accende fissa in verde
nel quadro strumenti per confermare l'attivazione della funzione.
Funzionamento
Se il sistema rileva un veicolo nell'an‐
golo morto laterale durante la marcia
in avanti, un LED si accende nel
rispettivo specchietto.
Il LED si accende immediatamente
quando si viene sorpassati.

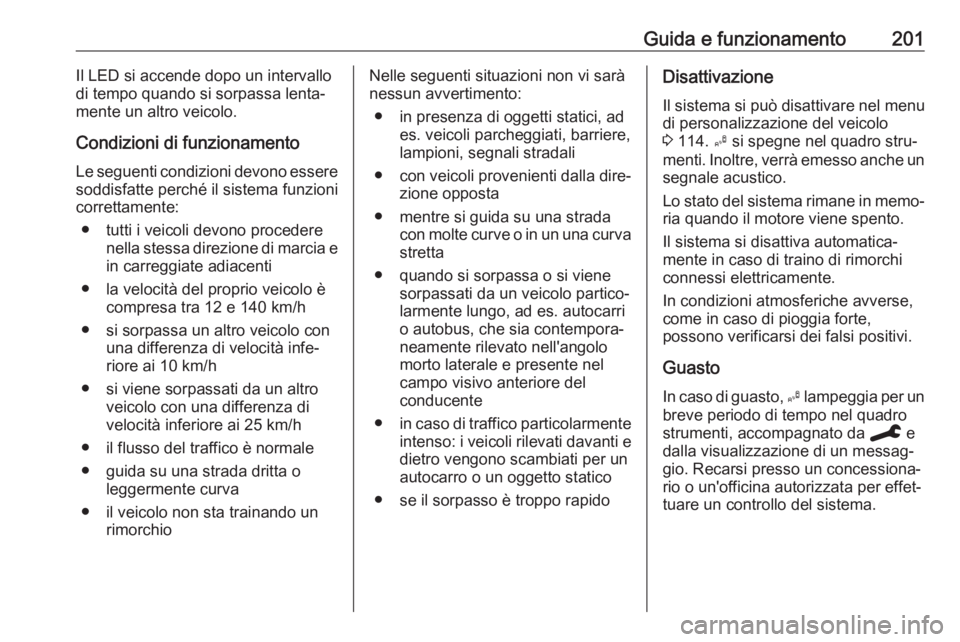

Guida e funzionamento201Il LED si accende dopo un intervallo
di tempo quando si sorpassa lenta‐
mente un altro veicolo.
Condizioni di funzionamento
Le seguenti condizioni devono essere soddisfatte perché il sistema funzioni
correttamente:
● tutti i veicoli devono procedere nella stessa direzione di marcia e
in carreggiate adiacenti
● la velocità del proprio veicolo è compresa tra 12 e 140 km/h
● si sorpassa un altro veicolo con una differenza di velocità infe‐
riore ai 10 km/h
● si viene sorpassati da un altro veicolo con una differenza di
velocità inferiore ai 25 km/h
● il flusso del traffico è normale
● guida su una strada dritta o leggermente curva
● il veicolo non sta trainando un rimorchioNelle seguenti situazioni non vi sarànessun avvertimento:
● in presenza di oggetti statici, ad es. veicoli parcheggiati, barriere,
lampioni, segnali stradali
● con veicoli provenienti dalla dire‐
zione opposta
● mentre si guida su una strada con molte curve o in un una curva
stretta
● quando si sorpassa o si viene sorpassati da un veicolo partico‐
larmente lungo, ad es. autocarri
o autobus, che sia contempora‐
neamente rilevato nell'angolo
morto laterale e presente nel
campo visivo anteriore del
conducente
● in caso di traffico particolarmente
intenso: i veicoli rilevati davanti e
dietro vengono scambiati per un autocarro o un oggetto statico
● se il sorpasso è troppo rapidoDisattivazione
Il sistema si può disattivare nel menu
di personalizzazione del veicolo
3 114. B si spegne nel quadro stru‐
menti. Inoltre, verrà emesso anche un segnale acustico.
Lo stato del sistema rimane in memo‐
ria quando il motore viene spento.
Il sistema si disattiva automatica‐
mente in caso di traino di rimorchi
connessi elettricamente.
In condizioni atmosferiche avverse,
come in caso di pioggia forte,
possono verificarsi dei falsi positivi.
Guasto In caso di guasto, B lampeggia per un
breve periodo di tempo nel quadro
strumenti, accompagnato da C e
dalla visualizzazione di un messag‐ gio. Recarsi presso un concessiona‐
rio o un'officina autorizzata per effet‐
tuare un controllo del sistema.

202Guida e funzionamentoSistema di visione
panoramica
Questo sistema consente la vista dei dintorni del veicolo, visualizzata come un'immagine di quasi 360° nel visua‐lizzatore Info, simile alla vista a volod'uccello.
Il sistema utilizza: ● videocamera posteriore, montata
nella targa
● sensori di parcheggio a ultra‐ suoni montati sul paraurti poste‐
riore
● videocamera anteriore, montata nella griglia frontale sotto l'em‐
blema
● sensori di parcheggio a ultra‐ suoni montati sul paraurti ante‐
riore
La schermata del Visualizzatore Info
è divisa in due parti. A destra viene
mostrata la visione dall'alto del
veicolo mentre la parte sinistra è
riservata alla visione posteriore o
anteriore. I sensori di parcheggio
completano le informazioni della
visione dall'alto del veicolo.
Attivazione
Il sistema di visione panoramica si
attiva:
● portando la leva del cambio in posizione di folle (visione fron‐
tale)
● innestando la retromarcia (visione posteriore)
● attivandolo manualmente dal Visualizzatore Info mentre si
procede a una velocità inferiore a 20 km/h
Funzionamento
Per la parte sinistra del display si
possono scegliere diversi tipi di
visione. Durante una manovra, è
possibile cambiare in qualsiasi
momento il tipo di visione premendo
il campo nella parte bassa del display tattile e selezionando una visione dal
menu di selezione visione:
● Visione standard
● Modalità Auto
● Visione zoom
● Visione a 180°

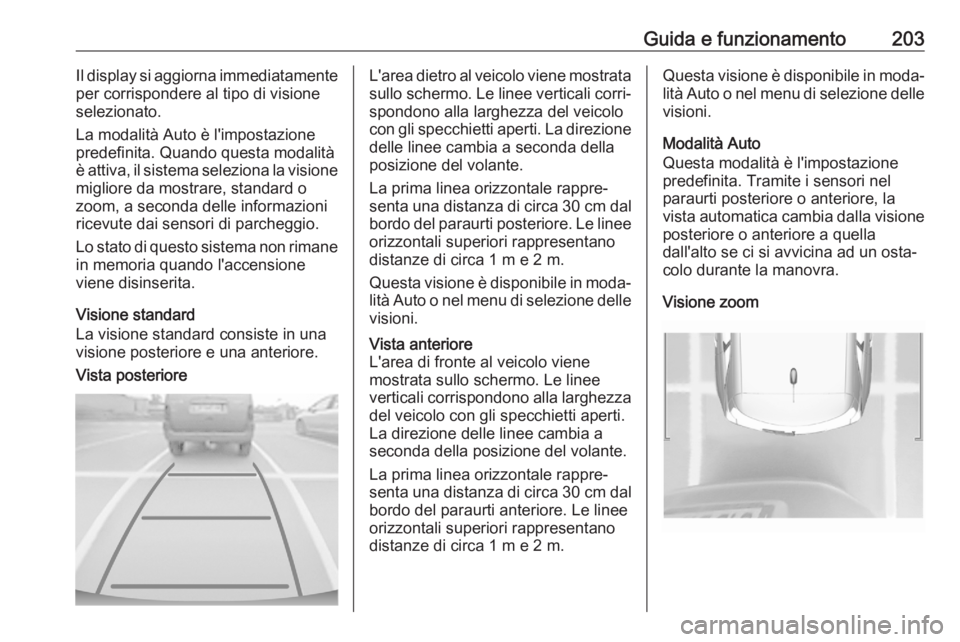

Guida e funzionamento203Il display si aggiorna immediatamente
per corrispondere al tipo di visione
selezionato.
La modalità Auto è l'impostazione
predefinita. Quando questa modalità
è attiva, il sistema seleziona la visione
migliore da mostrare, standard o
zoom, a seconda delle informazioni
ricevute dai sensori di parcheggio.
Lo stato di questo sistema non rimane in memoria quando l'accensione
viene disinserita.
Visione standard
La visione standard consiste in una
visione posteriore e una anteriore.Vista posterioreL'area dietro al veicolo viene mostrata
sullo schermo. Le linee verticali corri‐
spondono alla larghezza del veicolo
con gli specchietti aperti. La direzione delle linee cambia a seconda della
posizione del volante.
La prima linea orizzontale rappre‐
senta una distanza di circa 30 cm dal
bordo del paraurti posteriore. Le linee orizzontali superiori rappresentano
distanze di circa 1 m e 2 m.
Questa visione è disponibile in moda‐ lità Auto o nel menu di selezione delle
visioni.Vista anteriore
L'area di fronte al veicolo viene
mostrata sullo schermo. Le linee
verticali corrispondono alla larghezza
del veicolo con gli specchietti aperti. La direzione delle linee cambia a
seconda della posizione del volante.
La prima linea orizzontale rappre‐
senta una distanza di circa 30 cm dal
bordo del paraurti anteriore. Le linee
orizzontali superiori rappresentano
distanze di circa 1 m e 2 m.Questa visione è disponibile in moda‐ lità Auto o nel menu di selezione delle
visioni.
Modalità Auto
Questa modalità è l'impostazione
predefinita. Tramite i sensori nel
paraurti posteriore o anteriore, la
vista automatica cambia dalla visione posteriore o anteriore a quella
dall'alto se ci si avvicina ad un osta‐
colo durante la manovra.
Visione zoom

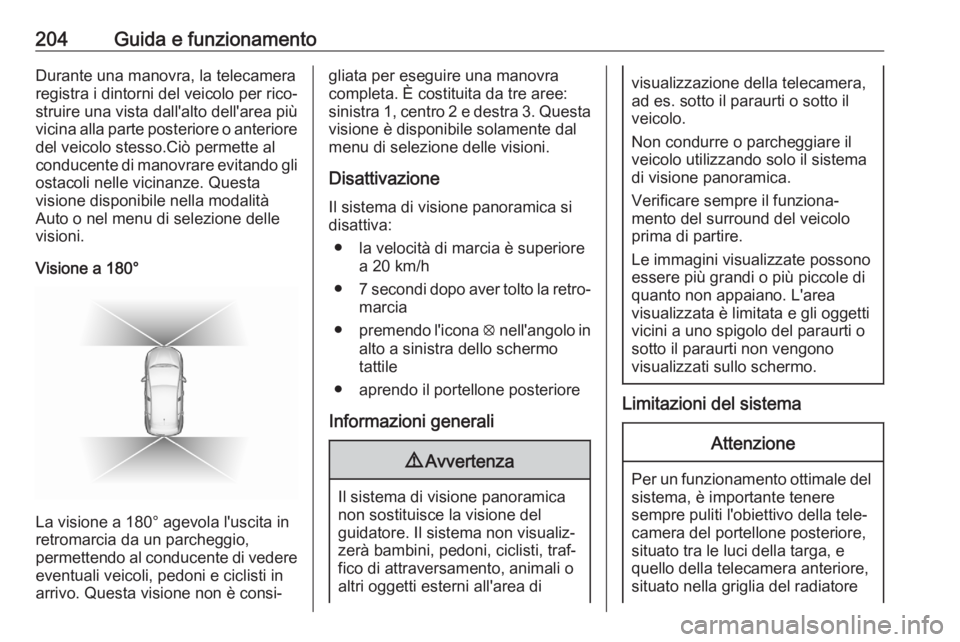

204Guida e funzionamentoDurante una manovra, la telecamera
registra i dintorni del veicolo per rico‐
struire una vista dall'alto dell'area più
vicina alla parte posteriore o anteriore del veicolo stesso.Ciò permette al
conducente di manovrare evitando gli ostacoli nelle vicinanze. Questa
visione disponibile nella modalità
Auto o nel menu di selezione delle visioni.
Visione a 180°
La visione a 180° agevola l'uscita in
retromarcia da un parcheggio,
permettendo al conducente di vedere
eventuali veicoli, pedoni e ciclisti in
arrivo. Questa visione non è consi‐
gliata per eseguire una manovra
completa. È costituita da tre aree:
sinistra 1, centro 2 e destra 3. Questa visione è disponibile solamente dal
menu di selezione delle visioni.
Disattivazione
Il sistema di visione panoramica si disattiva:
● la velocità di marcia è superiore a 20 km/h
● 7 secondi dopo aver tolto la retro‐
marcia
● premendo l'icona q nell'angolo in
alto a sinistra dello schermo
tattile
● aprendo il portellone posteriore
Informazioni generali9 Avvertenza
Il sistema di visione panoramica
non sostituisce la visione del
guidatore. Il sistema non visualiz‐
zerà bambini, pedoni, ciclisti, traf‐
fico di attraversamento, animali o
altri oggetti esterni all'area di
visualizzazione della telecamera,
ad es. sotto il paraurti o sotto il
veicolo.
Non condurre o parcheggiare il veicolo utilizzando solo il sistema
di visione panoramica.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.
Le immagini visualizzate possono
essere più grandi o più piccole di
quanto non appaiano. L'area
visualizzata è limitata e gli oggetti
vicini a uno spigolo del paraurti o
sotto il paraurti non vengono
visualizzati sullo schermo.
Limitazioni del sistema
Attenzione
Per un funzionamento ottimale del sistema, è importante tenere
sempre puliti l'obiettivo della tele‐ camera del portellone posteriore,
situato tra le luci della targa, e
quello della telecamera anteriore,
situato nella griglia del radiatore

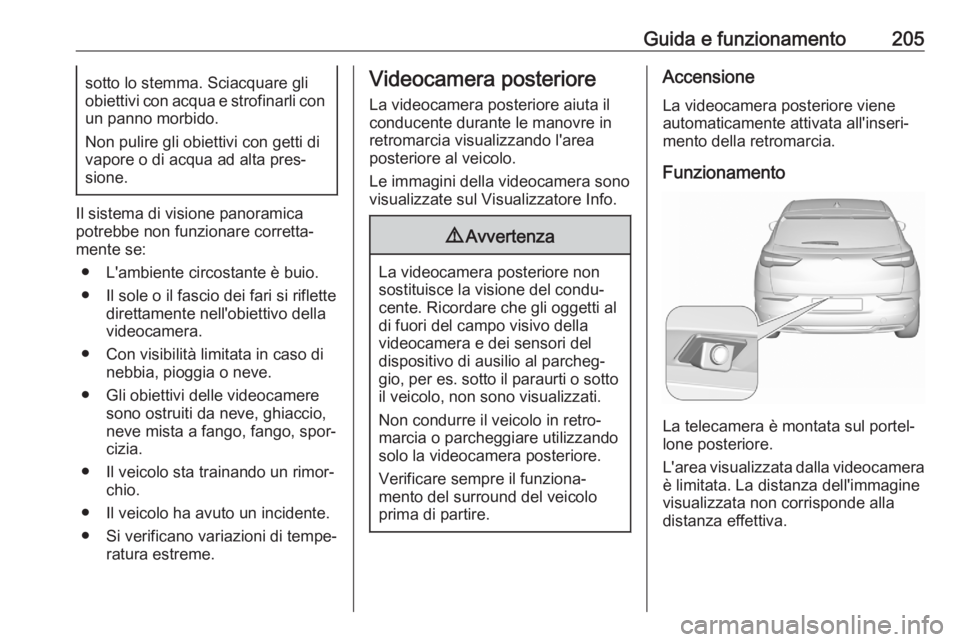

Guida e funzionamento205sotto lo stemma. Sciacquare gli
obiettivi con acqua e strofinarli con un panno morbido.
Non pulire gli obiettivi con getti di
vapore o di acqua ad alta pres‐
sione.
Il sistema di visione panoramica
potrebbe non funzionare corretta‐
mente se:
● L'ambiente circostante è buio.● Il sole o il fascio dei fari si riflette direttamente nell'obiettivo dellavideocamera.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Gli obiettivi delle videocamere sono ostruiti da neve, ghiaccio,
neve mista a fango, fango, spor‐
cizia.
● Il veicolo sta trainando un rimor‐ chio.
● Il veicolo ha avuto un incidente.
● Si verificano variazioni di tempe‐ ratura estreme.
Videocamera posteriore
La videocamera posteriore aiuta il
conducente durante le manovre in
retromarcia visualizzando l'area
posteriore al veicolo.
Le immagini della videocamera sono
visualizzate sul Visualizzatore Info.9 Avvertenza
La videocamera posteriore non
sostituisce la visione del condu‐
cente. Ricordare che gli oggetti al
di fuori del campo visivo della
videocamera e dei sensori del
dispositivo di ausilio al parcheg‐
gio, per es. sotto il paraurti o sotto
il veicolo, non sono visualizzati.
Non condurre il veicolo in retro‐
marcia o parcheggiare utilizzando
solo la videocamera posteriore.
Verificare sempre il funziona‐
mento del surround del veicolo
prima di partire.
Accensione
La videocamera posteriore viene
automaticamente attivata all'inseri‐
mento della retromarcia.
Funzionamento
La telecamera è montata sul portel‐
lone posteriore.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immaginevisualizzata non corrisponde alla
distanza effettiva.

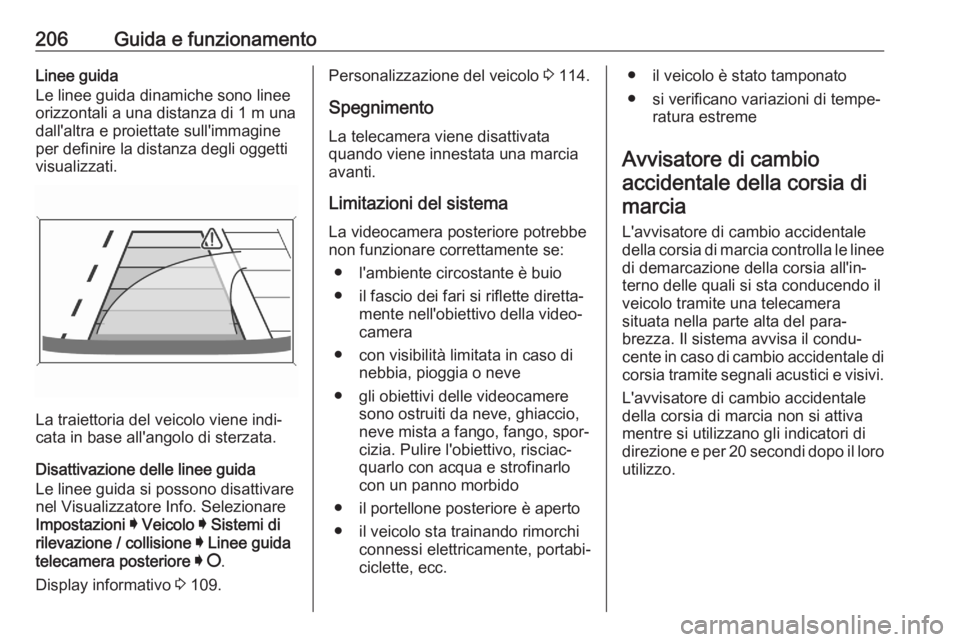

206Guida e funzionamentoLinee guida
Le linee guida dinamiche sono linee
orizzontali a una distanza di 1 m una dall'altra e proiettate sull'immagine
per definire la distanza degli oggetti
visualizzati.
La traiettoria del veicolo viene indi‐
cata in base all'angolo di sterzata.
Disattivazione delle linee guida
Le linee guida si possono disattivare
nel Visualizzatore Info. Selezionare
Impostazioni I Veicolo I Sistemi di
rilevazione / collisione I Linee guida
telecamera posteriore I § .
Display informativo 3 109.
Personalizzazione del veicolo 3 114.
Spegnimento
La telecamera viene disattivata
quando viene innestata una marcia
avanti.
Limitazioni del sistema
La videocamera posteriore potrebbe
non funzionare correttamente se:
● l'ambiente circostante è buio
● il fascio dei fari si riflette diretta‐ mente nell'obiettivo della video‐
camera
● con visibilità limitata in caso di nebbia, pioggia o neve
● gli obiettivi delle videocamere sono ostruiti da neve, ghiaccio,
neve mista a fango, fango, spor‐
cizia. Pulire l'obiettivo, risciac‐
quarlo con acqua e strofinarlo
con un panno morbido
● il portellone posteriore è aperto
● il veicolo sta trainando rimorchi connessi elettricamente, portabi‐
ciclette, ecc.● il veicolo è stato tamponato
● si verificano variazioni di tempe‐ ratura estreme
Avvisatore di cambio
accidentale della corsia di marcia
L'avvisatore di cambio accidentale
della corsia di marcia controlla le linee
di demarcazione della corsia all'in‐
terno delle quali si sta conducendo il
veicolo tramite una telecamera
situata nella parte alta del para‐
brezza. Il sistema avvisa il condu‐
cente in caso di cambio accidentale di corsia tramite segnali acustici e visivi.
L'avvisatore di cambio accidentale
della corsia di marcia non si attiva
mentre si utilizzano gli indicatori di
direzione e per 20 secondi dopo il loro utilizzo.

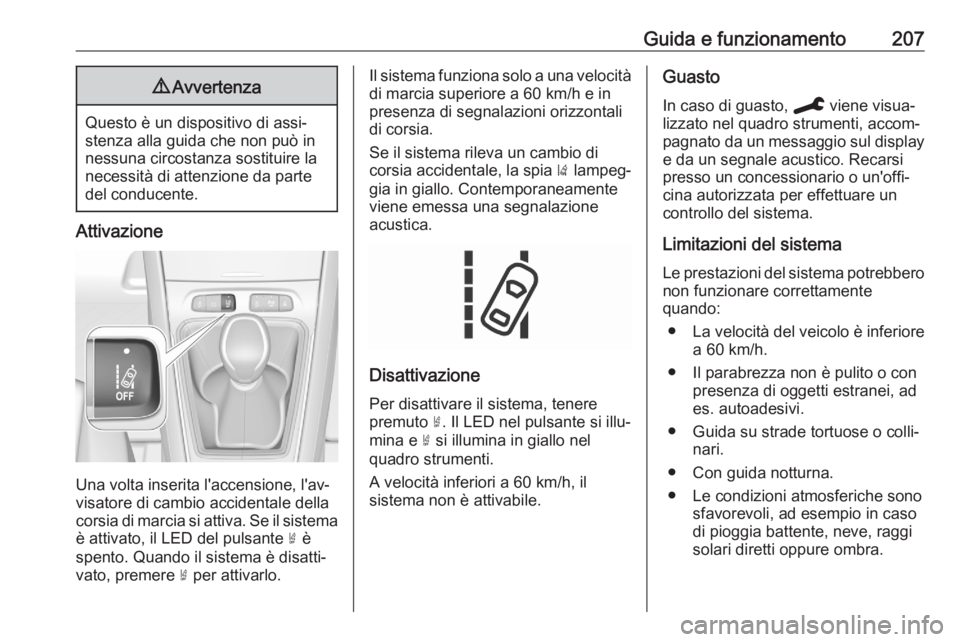

Guida e funzionamento2079Avvertenza
Questo è un dispositivo di assi‐
stenza alla guida che non può in
nessuna circostanza sostituire la necessità di attenzione da parte
del conducente.
Attivazione
Una volta inserita l'accensione, l'av‐
visatore di cambio accidentale della
corsia di marcia si attiva. Se il sistema
è attivato, il LED del pulsante ½ è
spento. Quando il sistema è disatti‐
vato, premere ½ per attivarlo.
Il sistema funziona solo a una velocità
di marcia superiore a 60 km/h e in
presenza di segnalazioni orizzontali
di corsia.
Se il sistema rileva un cambio di
corsia accidentale, la spia ) lampeg‐
gia in giallo. Contemporaneamente
viene emessa una segnalazione acustica.
Disattivazione
Per disattivare il sistema, tenere
premuto ½. Il LED nel pulsante si illu‐
mina e ½ si illumina in giallo nel
quadro strumenti.
A velocità inferiori a 60 km/h, il
sistema non è attivabile.
Guasto
In caso di guasto, C viene visua‐
lizzato nel quadro strumenti, accom‐
pagnato da un messaggio sul display e da un segnale acustico. Recarsipresso un concessionario o un'offi‐
cina autorizzata per effettuare un
controllo del sistema.
Limitazioni del sistema
Le prestazioni del sistema potrebbero non funzionare correttamente
quando:
● La velocità del veicolo è inferiore
a 60 km/h.
● Il parabrezza non è pulito o con presenza di oggetti estranei, ad
es. autoadesivi.
● Guida su strade tortuose o colli‐ nari.
● Con guida notturna.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in caso
di pioggia battente, neve, raggi
solari diretti oppure ombra.

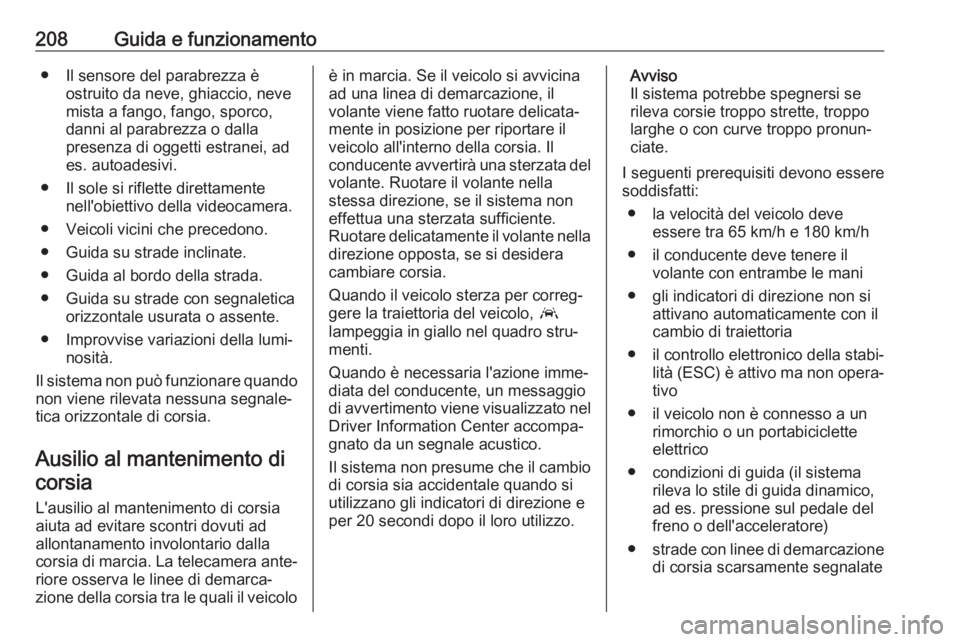

208Guida e funzionamento● Il sensore del parabrezza èostruito da neve, ghiaccio, neve
mista a fango, fango, sporco,
danni al parabrezza o dalla
presenza di oggetti estranei, ad
es. autoadesivi.
● Il sole si riflette direttamente nell'obiettivo della videocamera.
● Veicoli vicini che precedono.
● Guida su strade inclinate.
● Guida al bordo della strada.
● Guida su strade con segnaletica orizzontale usurata o assente.
● Improvvise variazioni della lumi‐ nosità.
Il sistema non può funzionare quando non viene rilevata nessuna segnale‐tica orizzontale di corsia.
Ausilio al mantenimento di corsia
L'ausilio al mantenimento di corsia
aiuta ad evitare scontri dovuti ad
allontanamento involontario dalla
corsia di marcia. La telecamera ante‐
riore osserva le linee di demarca‐
zione della corsia tra le quali il veicoloè in marcia. Se il veicolo si avvicina
ad una linea di demarcazione, il
volante viene fatto ruotare delicata‐
mente in posizione per riportare il
veicolo all'interno della corsia. Il
conducente avvertirà una sterzata del
volante. Ruotare il volante nella
stessa direzione, se il sistema non
effettua una sterzata sufficiente.
Ruotare delicatamente il volante nella direzione opposta, se si desidera
cambiare corsia.
Quando il veicolo sterza per correg‐
gere la traiettoria del veicolo, a
lampeggia in giallo nel quadro stru‐
menti.
Quando è necessaria l'azione imme‐
diata del conducente, un messaggio
di avvertimento viene visualizzato nel Driver Information Center accompa‐
gnato da un segnale acustico.
Il sistema non presume che il cambio
di corsia sia accidentale quando si
utilizzano gli indicatori di direzione e
per 20 secondi dopo il loro utilizzo.Avviso
Il sistema potrebbe spegnersi se
rileva corsie troppo strette, troppo
larghe o con curve troppo pronun‐
ciate.
I seguenti prerequisiti devono essere
soddisfatti:
● la velocità del veicolo deve essere tra 65 km/h e 180 km/h
● il conducente deve tenere il volante con entrambe le mani
● gli indicatori di direzione non si attivano automaticamente con il
cambio di traiettoria
● il controllo elettronico della stabi‐
lità (ESC) è attivo ma non opera‐ tivo
● il veicolo non è connesso a un rimorchio o un portabiciclette
elettrico
● condizioni di guida (il sistema rileva lo stile di guida dinamico,
ad es. pressione sul pedale del
freno o dell'acceleratore)
● strade con linee di demarcazione
di corsia scarsamente segnalate
