OPEL GRANDLAND X 2020 Priručnik za vlasnika (in Croatian)

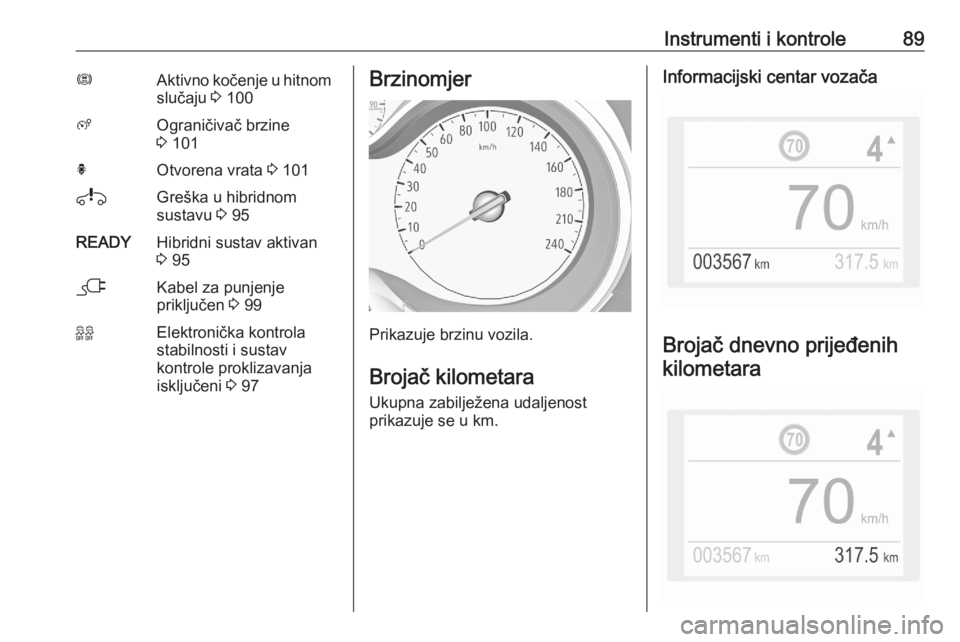

Instrumenti i kontrole89ØAktivno kočenje u hitnom
slučaju 3 100ßOgraničivač brzine
3 101hOtvorena vrata 3 101iGreška u hibridnom
sustavu 3 95READYHibridni sustav aktivan
3 95jKabel za punjenje
priključen 3 9999Elektronička kontrola
stabilnosti i sustav
kontrole proklizavanja
isključeni 3 97Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara Ukupna zabilježena udaljenost
prikazuje se u km.
Informacijski centar vozača
Brojač dnevno prijeđenih
kilometara

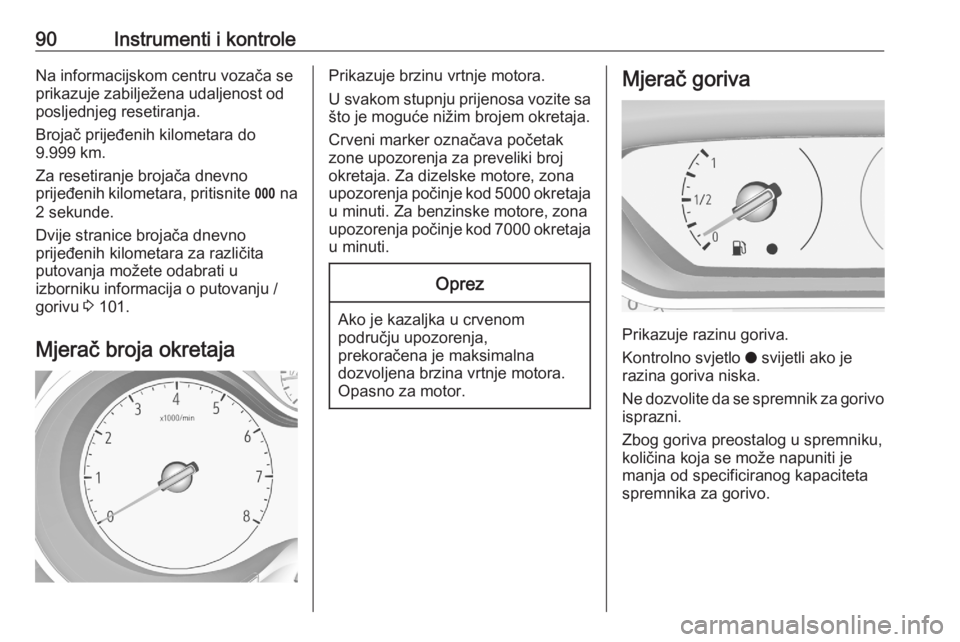

90Instrumenti i kontroleNa informacijskom centru vozača se
prikazuje zabilježena udaljenost od
posljednjeg resetiranja.
Brojač prijeđenih kilometara do
9.999 km.
Za resetiranje brojača dnevno
prijeđenih kilometara, pritisnite L na
2 sekunde.
Dvije stranice brojača dnevno
prijeđenih kilometara za različita
putovanja možete odabrati u
izborniku informacija o putovanju /
gorivu 3 101.
Mjerač broja okretajaPrikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Crveni marker označava početak
zone upozorenja za preveliki broj
okretaja. Za dizelske motore, zona
upozorenja počinje kod 5000 okretaja
u minuti. Za benzinske motore, zona
upozorenja počinje kod 7000 okretaja
u minuti.Oprez
Ako je kazaljka u crvenom području upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva.
Kontrolno svjetlo o svijetli ako je
razina goriva niska.
Ne dozvolite da se spremnik za gorivo
isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može napuniti je
manja od specificiranog kapaciteta
spremnika za gorivo.

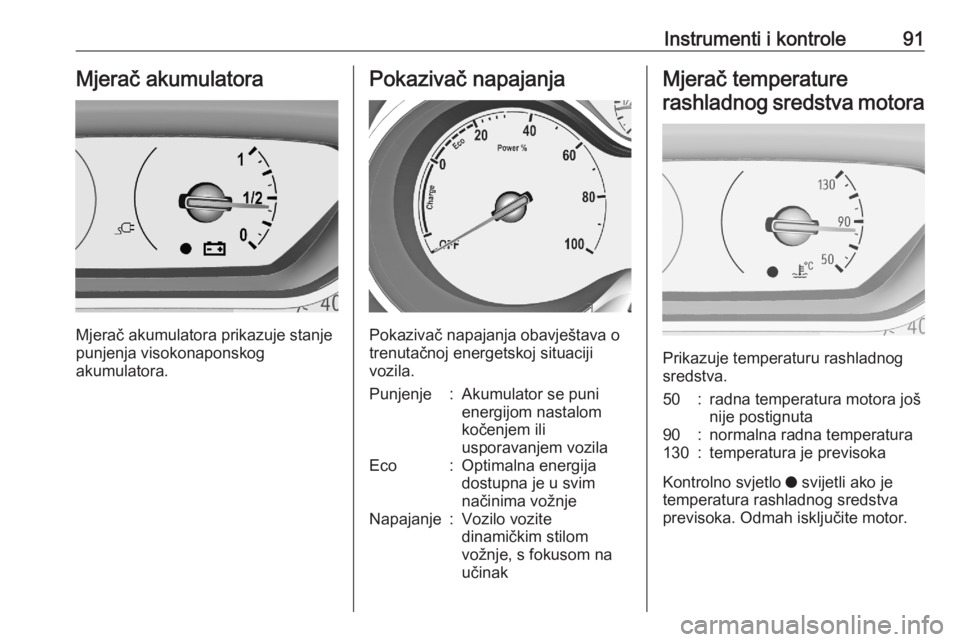

Instrumenti i kontrole91Mjerač akumulatora
Mjerač akumulatora prikazuje stanje
punjenja visokonaponskog
akumulatora.
Pokazivač napajanja
Pokazivač napajanja obavještava o
trenutačnoj energetskoj situaciji
vozila.
Punjenje:Akumulator se puni
energijom nastalom
kočenjem ili
usporavanjem vozilaEco:Optimalna energija
dostupna je u svim
načinima vožnjeNapajanje:Vozilo vozite
dinamičkim stilom
vožnje, s fokusom na
učinakMjerač temperature
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
50:radna temperatura motora još
nije postignuta90:normalna radna temperatura130:temperatura je previsoka
Kontrolno svjetlo o svijetli ako je
temperatura rashladnog sredstva previsoka. Odmah isključite motor.

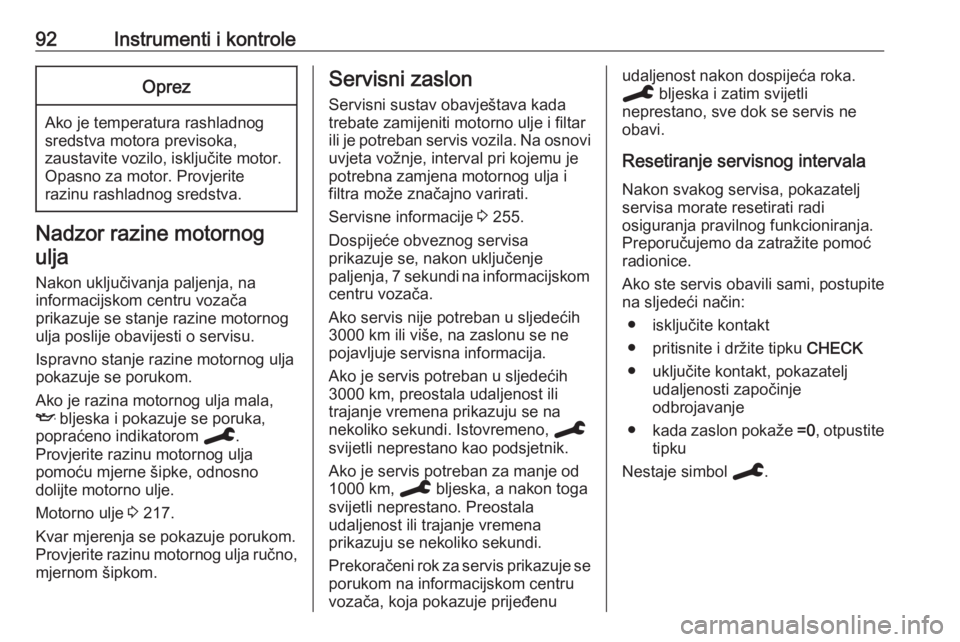

92Instrumenti i kontroleOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Nadzor razine motornog
ulja
Nakon uključivanja paljenja, na
informacijskom centru vozača
prikazuje se stanje razine motornog
ulja poslije obavijesti o servisu.
Ispravno stanje razine motornog ulja
pokazuje se porukom.
Ako je razina motornog ulja mala,
I bljeska i pokazuje se poruka,
popraćeno indikatorom C.
Provjerite razinu motornog ulja
pomoću mjerne šipke, odnosno
dolijte motorno ulje.
Motorno ulje 3 217.
Kvar mjerenja se pokazuje porukom.
Provjerite razinu motornog ulja ručno,
mjernom šipkom.
Servisni zaslon
Servisni sustav obavještava kada
trebate zamijeniti motorno ulje i filtar
ili je potreban servis vozila. Na osnovi
uvjeta vožnje, interval pri kojemu je
potrebna zamjena motornog ulja i
filtra može značajno varirati.
Servisne informacije 3 255.
Dospijeće obveznog servisa
prikazuje se, nakon uključenje
paljenja, 7 sekundi na informacijskom centru vozača.
Ako servis nije potreban u sljedećih
3000 km ili više, na zaslonu se ne
pojavljuje servisna informacija.
Ako je servis potreban u sljedećih
3000 km, preostala udaljenost ili
trajanje vremena prikazuju se na
nekoliko sekundi. Istovremeno, C
svijetli neprestano kao podsjetnik.
Ako je servis potreban za manje od
1000 km, C bljeska, a nakon toga
svijetli neprestano. Preostala
udaljenost ili trajanje vremena
prikazuju se nekoliko sekundi.
Prekoračeni rok za servis prikazuje se porukom na informacijskom centru
vozača, koja pokazuje prijeđenuudaljenost nakon dospijeća roka.
C bljeska i zatim svijetli
neprestano, sve dok se servis ne
obavi.
Resetiranje servisnog intervalaNakon svakog servisa, pokazatelj
servisa morate resetirati radi
osiguranja pravilnog funkcioniranja. Preporučujemo da zatražite pomoć
radionice.
Ako ste servis obavili sami, postupite
na sljedeći način:
● isključite kontakt
● pritisnite i držite tipku CHECK
● uključite kontakt, pokazatelj udaljenosti započinje
odbrojavanje
● kada zaslon pokaže =0, otpustite
tipku
Nestaje simbol C.

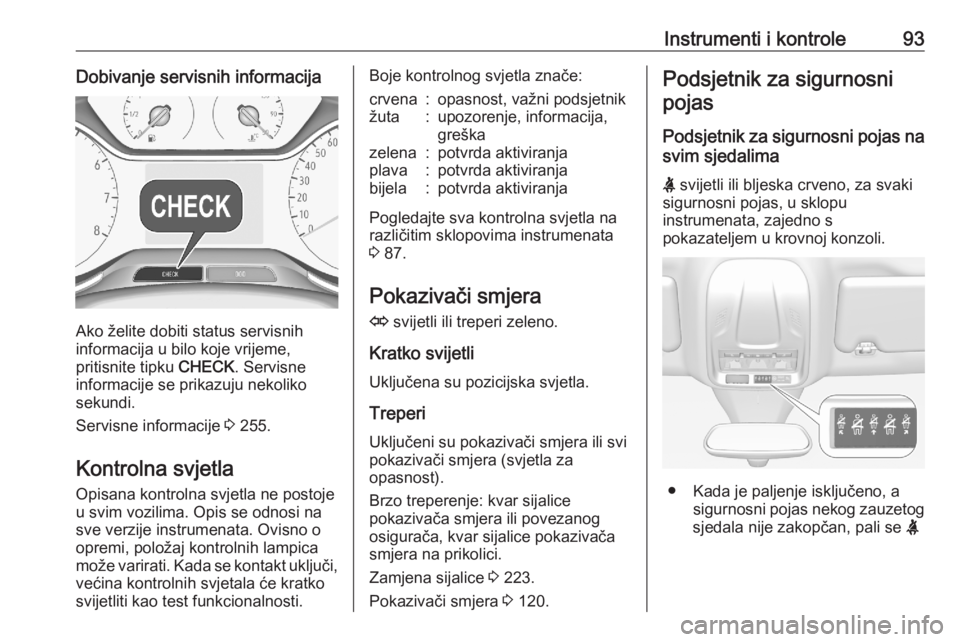

Instrumenti i kontrole93Dobivanje servisnih informacija
Ako želite dobiti status servisnih
informacija u bilo koje vrijeme,
pritisnite tipku CHECK. Servisne
informacije se prikazuju nekoliko
sekundi.
Servisne informacije 3 255.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja
Pogledajte sva kontrolna svjetla na
različitim sklopovima instrumenata
3 87.
Pokazivači smjera O svijetli ili treperi zeleno.
Kratko svijetli Uključena su pozicijska svjetla.
Treperi
Uključeni su pokazivači smjera ili svi pokazivači smjera (svjetla za
opasnost).
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog osigurača, kvar sijalice pokazivačasmjera na prikolici.
Zamjena sijalice 3 223.
Pokazivači smjera 3 120.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojas na
svim sjedalima
X svijetli ili bljeska crveno, za svaki
sigurnosni pojas, u sklopu
instrumenata, zajedno s
pokazateljem u krovnoj konzoli.
● Kada je paljenje isključeno, a sigurnosni pojas nekog zauzetog
sjedala nije zakopčan, pali se X

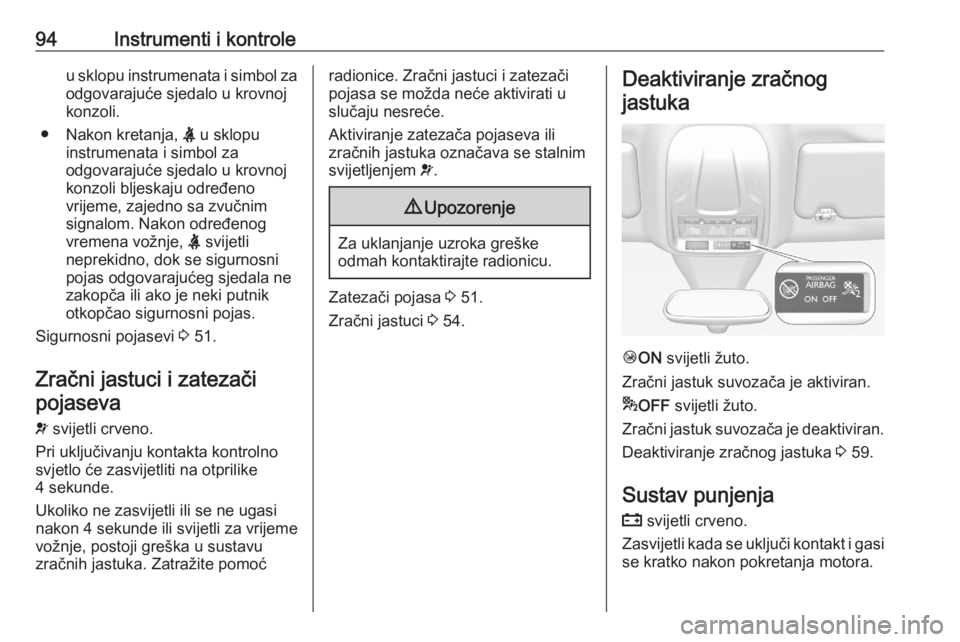

94Instrumenti i kontroleu sklopu instrumenata i simbol zaodgovarajuće sjedalo u krovnoj
konzoli.
● Nakon kretanja, X u sklopu
instrumenata i simbol za
odgovarajuće sjedalo u krovnoj
konzoli bljeskaju određeno
vrijeme, zajedno sa zvučnim
signalom. Nakon određenog
vremena vožnje, X svijetli
neprekidno, dok se sigurnosni
pojas odgovarajućeg sjedala ne
zakopča ili ako je neki putnik otkopčao sigurnosni pojas.
Sigurnosni pojasevi 3 51.
Zračni jastuci i zatezači
pojaseva
v svijetli crveno.
Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde.
Ukoliko ne zasvijetli ili se ne ugasi
nakon 4 sekunde ili svijetli za vrijeme
vožnje, postoji greška u sustavu
zračnih jastuka. Zatražite pomoćradionice. Zračni jastuci i zatezači
pojasa se možda neće aktivirati u
slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa 3 51.
Zračni jastuci 3 54.
Deaktiviranje zračnog
jastuka
Ó ON svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* OFF svijetli žuto.
Zračni jastuk suvozača je deaktiviran. Deaktiviranje zračnog jastuka 3 59.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.

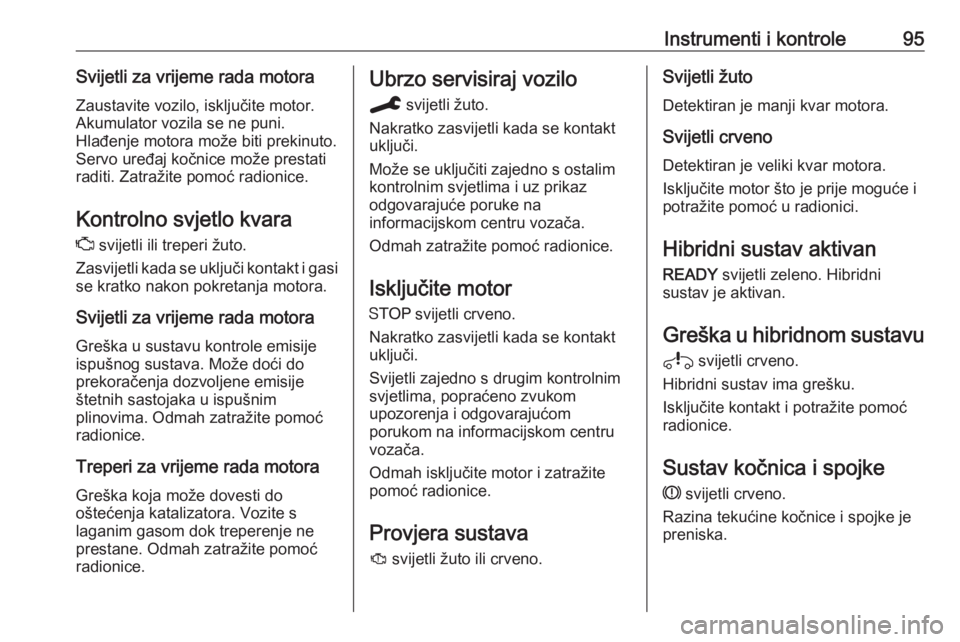

Instrumenti i kontrole95Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.Ubrzo servisiraj vozilo
C svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Može se uključiti zajedno s ostalim
kontrolnim svjetlima i uz prikaz
odgovarajuće poruke na
informacijskom centru vozača.
Odmah zatražite pomoć radionice.
Isključite motor
Y svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli zajedno s drugim kontrolnim
svjetlima, popraćeno zvukom
upozorenja i odgovarajućom
porukom na informacijskom centru
vozača.
Odmah isključite motor i zatražite
pomoć radionice.
Provjera sustava J svijetli žuto ili crveno.Svijetli žuto
Detektiran je manji kvar motora.
Svijetli crveno
Detektiran je veliki kvar motora.
Isključite motor što je prije moguće i
potražite pomoć u radionici.
Hibridni sustav aktivanREADY svijetli zeleno. Hibridni
sustav je aktivan.
Greška u hibridnom sustavu i svijetli crveno.
Hibridni sustav ima grešku.
Isključite kontakt i potražite pomoć
radionice.
Sustav kočnica i spojke
R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska.

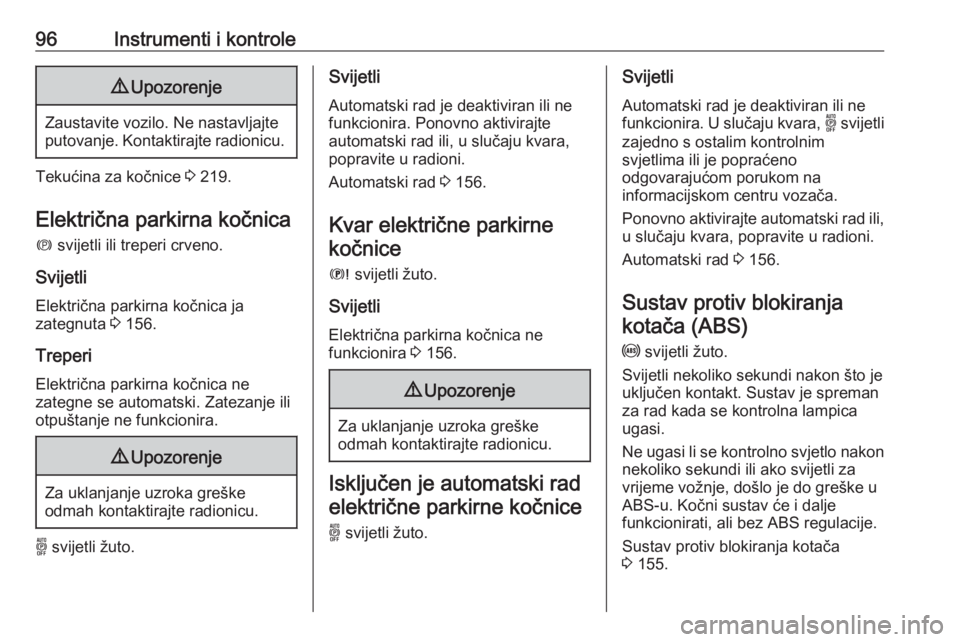

96Instrumenti i kontrole9Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Tekućina za kočnice 3 219.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja
zategnuta 3 156.
Treperi
Električna parkirna kočnica ne
zategne se automatski. Zatezanje ili
otpuštanje ne funkcionira.
9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
o svijetli žuto.
Svijetli
Automatski rad je deaktiviran ili ne funkcionira. Ponovno aktivirajte
automatski rad ili, u slučaju kvara,
popravite u radioni.
Automatski rad 3 156.
Kvar električne parkirne kočnice
E svijetli žuto.
Svijetli
Električna parkirna kočnica ne
funkcionira 3 156.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Isključen je automatski rad
električne parkirne kočnice
o svijetli žuto.
Svijetli
Automatski rad je deaktiviran ili ne
funkcionira. U slučaju kvara, o svijetli
zajedno s ostalim kontrolnim
svjetlima ili je popraćeno
odgovarajućom porukom na
informacijskom centru vozača.
Ponovno aktivirajte automatski rad ili, u slučaju kvara, popravite u radioni.
Automatski rad 3 156.
Sustav protiv blokiranja kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 155.

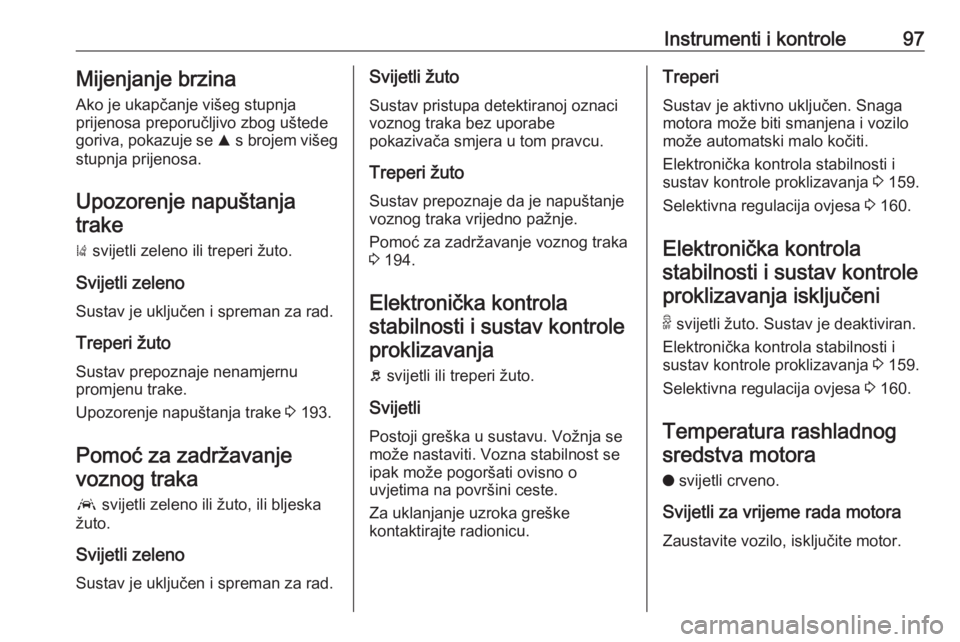

Instrumenti i kontrole97Mijenjanje brzina
Ako je ukapčanje višeg stupnja
prijenosa preporučljivo zbog uštede
goriva, pokazuje se R s brojem višeg
stupnja prijenosa.
Upozorenje napuštanja trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno
Sustav je uključen i spreman za rad.
Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Upozorenje napuštanja trake 3 193.
Pomoć za zadržavanje voznog traka
a svijetli zeleno ili žuto, ili bljeska
žuto.
Svijetli zeleno
Sustav je uključen i spreman za rad.Svijetli žuto
Sustav pristupa detektiranoj oznaci
voznog traka bez uporabe
pokazivača smjera u tom pravcu.
Treperi žuto Sustav prepoznaje da je napuštanje
voznog traka vrijedno pažnje.
Pomoć za zadržavanje voznog traka
3 194.
Elektronička kontrola stabilnosti i sustav kontroleproklizavanja
b svijetli ili treperi žuto.
Svijetli
Postoji greška u sustavu. Vožnja se može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti.
Elektronička kontrola stabilnosti i
sustav kontrole proklizavanja 3 159.
Selektivna regulacija ovjesa 3 160.
Elektronička kontrola
stabilnosti i sustav kontrole proklizavanja isključeni
9 svijetli žuto. Sustav je deaktiviran.
Elektronička kontrola stabilnosti i
sustav kontrole proklizavanja 3 159.
Selektivna regulacija ovjesa 3 160.
Temperatura rashladnog sredstva motora
o svijetli crveno.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.

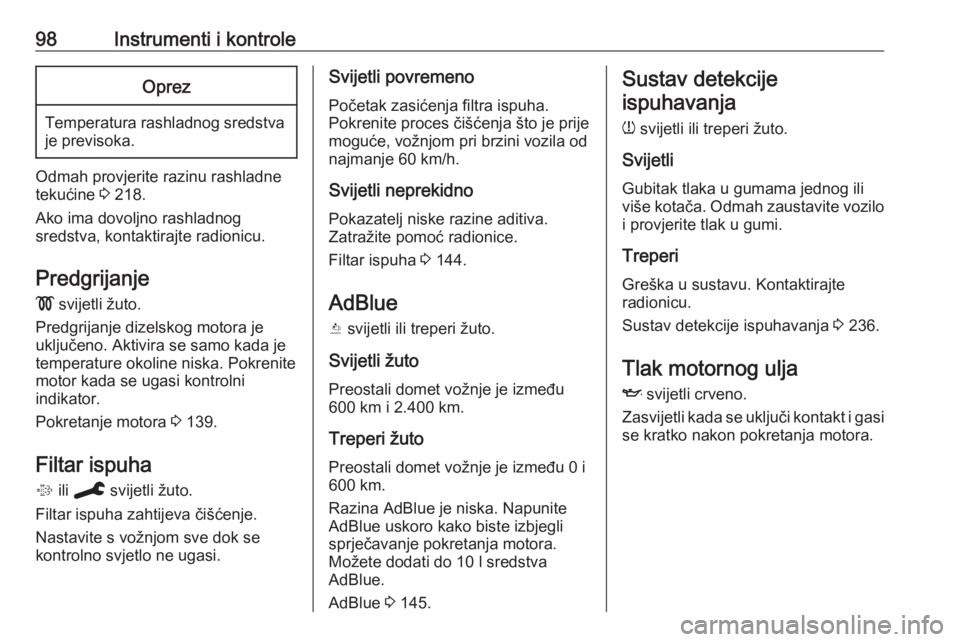

98Instrumenti i kontroleOprez
Temperatura rashladnog sredstvaje previsoka.
Odmah provjerite razinu rashladne
tekućine 3 218.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Predgrijanje
! svijetli žuto.
Predgrijanje dizelskog motora je uključeno. Aktivira se samo kada je
temperature okoline niska. Pokrenite
motor kada se ugasi kontrolni
indikator.
Pokretanje motora 3 139.
Filtar ispuha
% ili C svijetli žuto.
Filtar ispuha zahtijeva čišćenje.
Nastavite s vožnjom sve dok se
kontrolno svjetlo ne ugasi.
Svijetli povremeno
Početak zasićenja filtra ispuha.
Pokrenite proces čišćenja što je prije
moguće, vožnjom pri brzini vozila od najmanje 60 km/h.
Svijetli neprekidno
Pokazatelj niske razine aditiva.
Zatražite pomoć radionice.
Filtar ispuha 3 144.
AdBlue
Y svijetli ili treperi žuto.
Svijetli žuto Preostali domet vožnje je između
600 km i 2.400 km.
Treperi žuto Preostali domet vožnje je između 0 i
600 km.
Razina AdBlue je niska. Napunite
AdBlue uskoro kako biste izbjegli
sprječavanje pokretanja motora.
Možete dodati do 10 l sredstva
AdBlue.
AdBlue 3 145.Sustav detekcije
ispuhavanja
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumama jednog ili
više kotača. Odmah zaustavite vozilo
i provjerite tlak u gumi.
Treperi
Greška u sustavu. Kontaktirajte
radionicu.
Sustav detekcije ispuhavanja 3 236.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
