Vožnja i rukovanje209Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 271.
Vuča prikolice
Opterećenje prikolice Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede za nagibe do 12 %.
Dopuštena opterećenja prikolice
vrijede do navedenog uspona i na
razini mora. S obzirom da se snaga
motora smanjuje s povećanjem
nadmorske visine zbog rjeđeg zraka,smanjuje se i sposobnost
savladavanja uspona, a dopušteno
opterećenje pri vuči mora se smanjiti
za dodatnih 10 % za svakih 1.000 m
nadmorske visine. Pri vožnji na
cestama s malim usponima (manjim
od 8 %, napr. autoput) nije potrebno
smanjiti bruto težinu.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 261.
Vertikalno opterećenje priključka Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču (70 kg)
naznačeno je na pločici opreme za
vuču i u dokumentima vozila.
Uvijek pokušajte postići maksimalno
vertikalno opterećenje kuke,
posebice kod teških prikolica.
Vertikalno opterećenje priključka kuke nikada ne smije pasti ispod
25 kg.Opterećenje stražnje osovine
Kada je prikolica priključena i kad je
vučno vozilo potpuno opterećeno,
dopušteno opterećenje stražnje
osovine (pogledajte u dokumentima
vozila ili na identifikacijskoj pločici)
može biti premašeno za 60 kg, a
ukupna masa vozila se ne smije
prekoračiti. Ako je dopušteno
opterećenje stražnje osovine
premašeno, ne smije biti prekoračena brzina od 100 km/h.
Oprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.

210Vožnja i rukovanjePostavljanje kuke za vuču
Odvojite i preklopite priključak dolje.
Skinite zaštitni poklopac s otvora za
kuku i spremite ga.
Provjera zategnutosti motke kuke
● Crvena oznaka na kotačiću mora
biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Zračnost između kotačića i motke
kuke mora biti približno
6 milimetara.
● Uklonite poklopac s brave okretnog gumba i provjerite je li
okretni gumb zaključan. Ako ne
možete okrenuti okretni gumb, on
je zaključan.
U suprotnom, motka kuke se mora
zategnuti prije umetanja:
● Otključajte motku kuke zakretanjem ključa u položaj c.

Vožnja i rukovanje211
● Povucite kotačić prema van izakrenite do kraja u smjeru
kazaljki na satu.
Umetanje motke kuke
Umetnite zategnutu motku kuke u
otvor i snažno gurnite gore dok se ne čuje nasjedanje ("klik").
Kotačić preskače u svoj osnovni
položaj naliježući na motku kuke bez zračnosti.9 Upozorenje
Ne dodirujte kotačić tijekom
umetanja.
Zaključajte motku kuke zakretanjem
ključa u položaj e. Uklonite ključ i
zatvorite zaštitni poklopac.
Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.
Provjerite da li je motka kuke pravilno
postavljena
● Zelena oznaka na kotačiću mora biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Između zakretne ručke i motke kuke ne smije biti zračnosti.
● Motka kuke mora biti učvršćena u otvoru.
● Motka kuke mora biti zaključana i ključ izvađen.

212Vožnja i rukovanje9Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne postavi pravilno, zatražite
pomoć radionice.
Demontaža kuke za vuču
Otvorite zaštitni poklopac i zakrenite
ključ u položaj c za otključavanje
motke kuke.
Povucite zakretnu ručku prema van i zakrenite do kraja u smjeru kazaljki
na satu. Izvucite motku kuke prema
dolje.
Umetnite čep u otvor. Preklopite priključak.
Pomoć za stabilnost
prikolice
Ako sustav detektira vijugava gibanja,
snaga motora se smanjuje i
kombinacija vozilo / prikolica se
selektivno koči dok vijuganje ne
nestane. Dok sustav radi držite kolo
upravljača što je moguće mirnijim.
Pomoć za stabilnost prikolice je
funkcija elektroničke kontrole
stabilnosti 3 159.

Njega vozila213Njega vozilaOpće napomene........................214
Oprema i modifikacije vozila ....214
Spremanje vozila .....................215
Prerada vozila na kraju radnog vijeka ...................................... 216
Provjere vozila ........................... 216
Vršenje rada ............................ 216
Poklopac motora .....................216
Motorno ulje ............................. 217
Rashladno sredstvo motora ....218
Tekućina za pranje ..................219
Kočnice .................................... 219
Tekućina kočnica .....................219
Akumulator .............................. 220
Odzračivanje sustava dizel goriva ...................................... 222
Zamjena metlice brisača .........222
Zamjena žarulje .........................223
Halogenska prednja svjetla .....223
LED prednja svjetla .................224
Prednja svjetla za maglu .........224
Stražnja svjetla ........................ 225
Bočni pokazivači smjera ..........228
Svjetlo registarske pločice .......228
Unutarnja svjetla ......................228Električni sustav .........................229
Osigurači ................................. 229
Kutija s osiguračima u motornom prostoru .................229
Kutija s osiguračima ploče s instrumentima ......................... 230
Alat vozila .................................. 233
Alat .......................................... 233
Kotači i gume ............................. 234
Zimske gume ........................... 234
Oznake guma .......................... 234
Pritisak guma ........................... 234
Sustav otkrivanja ispuhanih
guma ...................................... 236
Dubina šare ............................. 237
Promjena veličine guma i kotača ..................................... 237
Poklopci kotača .......................238
Lanci za snijeg ......................... 238
Komplet za popravak gume .....238
Zamjena kotača .......................241
Rezervni kotač ......................... 243
Pokretanje kablovima ................246
Pokretanje spojnim kabelom ...246
Vuča ........................................... 248
Vučenje vozila ......................... 248
Vučenje nekog drugog vozila ..249Njega izgleda ............................. 250
Njega vanjštine ........................250
Njega unutrašnjosti ..................252
Podni prekrivači .......................253

214Njega vozilaOpće napomeneOprema i modifikacije vozila
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Svaka modifikacija, preinaka ili druge promjene standardnih tehničkih
karakteristika vozila (uključujući, bez
ograničenja, modifikacije softvera,
modifikacije elektroničkih
upravljačkih jedinica) mogu poništiti
jamstvo koje nudi Opel. Nadalje,
takve promjene mogu loše utjecati na
sustav za pomoć vozaču, mogu
povećati potrošnju goriva, ispuštanje
CO 2 i druge emisije vozila i mogu
prouzročiti da vozilo više ne bude
sukladno odobrenju za rad, što
negativno utječe na vrijednost
registracije vašeg vozila.Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Pokrovi za zaštitu od hladnoće
Preporučujemo da zaštitne pokrove
ugradite u radionici.
Oprez
Zaštitne poklopce morate skinuti
kada nastupi jedan od sljedećih
uvjeta:
● Vanjska temperatura je iznad 10 °C.
● Kada se vozilo vuče.
● Vozilo vozite brzinama iznad 120 km/h.
Ugradnja
1. Ugradite zaštitni pokrov kako je prikazano.
2. Pritisnite donji dio zaštitnogpokrova na letvicu rešetke.
Provjerite je li zaštitni pokrov
sigurno pričvršćen.
3. Ponovite postupak za druge zaštitne pokrove.

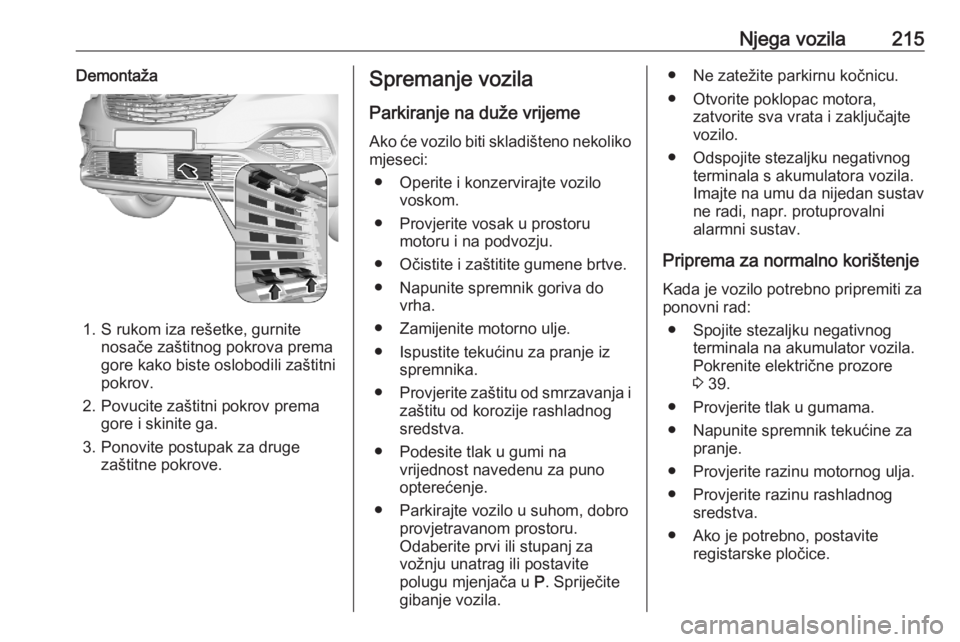

Njega vozila215Demontaža
1. S rukom iza rešetke, gurnitenosače zaštitnog pokrova prema
gore kako biste oslobodili zaštitni
pokrov.
2. Povucite zaštitni pokrov prema gore i skinite ga.
3. Ponovite postupak za druge zaštitne pokrove.
Spremanje vozila
Parkiranje na duže vrijemeAko će vozilo biti skladišteno nekoliko
mjeseci:
● Operite i konzervirajte vozilo voskom.
● Provjerite vosak u prostoru motoru i na podvozju.
● Očistite i zaštitite gumene brtve.
● Napunite spremnik goriva do vrha.
● Zamijenite motorno ulje.
● Ispustite tekućinu za pranje iz spremnika.
● Provjerite zaštitu od smrzavanja i
zaštitu od korozije rashladnog
sredstva.
● Podesite tlak u gumi na vrijednost navedenu za puno
opterećenje.
● Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi ili stupanj za
vožnju unatrag ili postavite
polugu mjenjača u P. Spriječite
gibanje vozila.● Ne zatežite parkirnu kočnicu.
● Otvorite poklopac motora, zatvorite sva vrata i zaključajte
vozilo.
● Odspojite stezaljku negativnog terminala s akumulatora vozila.
Imajte na umu da nijedan sustav
ne radi, napr. protuprovalni
alarmni sustav.
Priprema za normalno korištenje
Kada je vozilo potrebno pripremiti za
ponovni rad:
● Spojite stezaljku negativnog terminala na akumulator vozila.
Pokrenite električne prozore
3 39.
● Provjerite tlak u gumama.
● Napunite spremnik tekućine za pranje.
● Provjerite razinu motornog ulja.
● Provjerite razinu rashladnog sredstva.
● Ako je potrebno, postavite registarske pločice.

216Njega vozilaPrerada vozila na krajuradnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web-stranici, ako je tako
zakonom propisano. Ove radove prepustite samo ovlaštenim centrima
za recikliranje.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.
9 Opasnost
Sustav paljenja koristi izrazito
visoki napon. Ne dodirujte.
Poklopac motora
Otvaranje
Otvorite vozačeva vozača.
Povucite polugu oslobađanja i vratite
je u originalni položaj.

Njega vozila217
Gurnite sigurnosni zapor prema gore
i otvorite poklopac motora.
Učvrstite potpornu šipku poklopca
motora.
Zatvaranje
Prije zatvaranja poklopca motora,
potpornu šipku gurnite u držač.
Spustite poklopac motora i pustite ga da padne na zapor s male visine
(20-25 cm). Provjerite da je poklopac
motora učvršćen.Oprez
Ne pritišćite poklopac motora na
zasun kako ne bi zapeo na
zupcima.
Motorno ulje
Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora. Obvezno koristite
motorno ulje odgovarajuće
specifikacije.
Preporučene tekućine i sredstva za
podmazivanje 3 259.
Maksimalna potrošnja motornog ulja
iznosi 0,6 l na 1000 km.
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti na radnoj temperaturi i isključen
najmanje 5 min.
Izvucite mjernu šipku za ulje, obrišite
je, ponovno je umetnite do kraja,
izvucite i očitajte razinu ulja.
Kada razina motornog ulja padne do
oznake MIN, napunite motorno ulje.
Ovisno o izvedbi motora koriste se
različite šipke.
Preporučamo korištenje motornog
ulja iste kvalitete koje je korišteno pri
zadnjoj zamjeni.

218Njega vozila
Razina motornog ulja ne smije prijeći
oznaku MAX na šipci.
Oprez
Prepunjeno motorno ulje morate
ispustiti ili isisati. Ako motorno ulje prijeđe maksimalnu razinu,
nemojte pokretati vozilo i obratite
se radionici.
Količine 3 270.
Postavite čep i zategnite ga.
Rashladno sredstvo motora
Tvornički napunjeno rashladno
sredstvo pruža zaštitu od smrzavanja
do približno -37 °C.Oprez
Koristite samo odobreni antifriz.
Rashladno sredstvo i antifriz 3 259.
Razina rashladnog sredstva
Oprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
oznake MIN. Nadolijte ako je razina
niska.
9 Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Za nadolijevanje, koristite 1:1
mješavinu koncentrata rashladnog
sredstva pomiješanog s vodom iz
pipe. Ako koncentrat rashladnog
sredstva nije dostupan, koristite čistu
