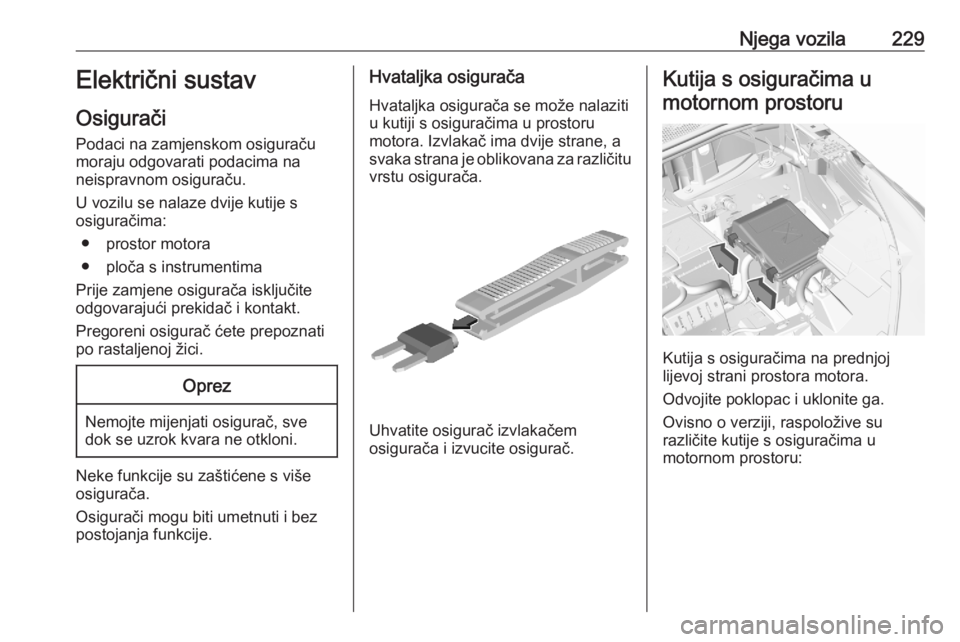

Njega vozila229Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora. Izvlakač ima dvije strane, a
svaka strana je oblikovana za različitu
vrstu osigurača.
Uhvatite osigurač izvlakačem
osigurača i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.
Ovisno o verziji, raspoložive su
različite kutije s osiguračima u
motornom prostoru:

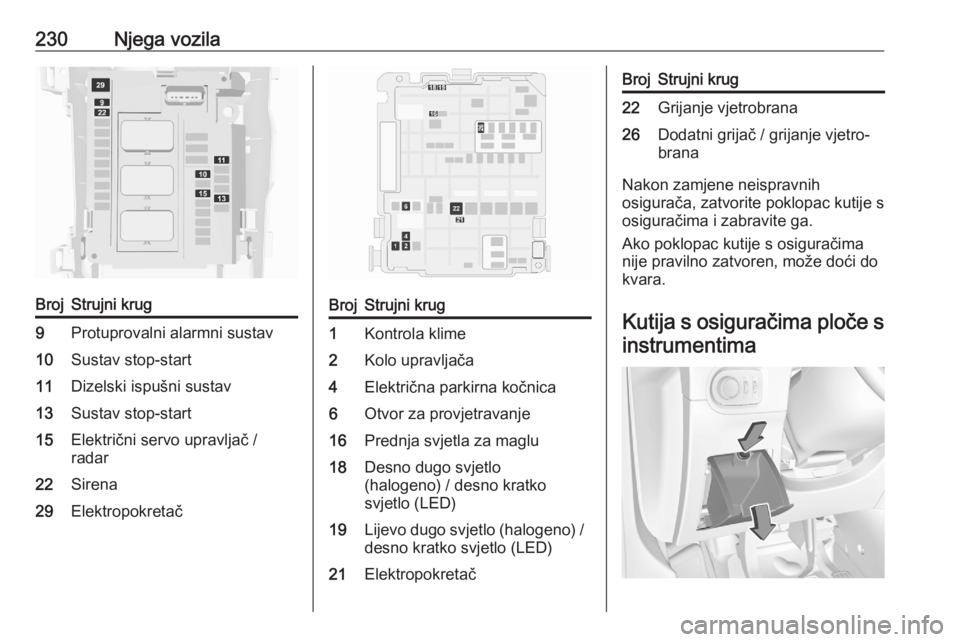

230Njega vozilaBrojStrujni krug9Protuprovalni alarmni sustav10Sustav stop-start11Dizelski ispušni sustav13Sustav stop-start15Električni servo upravljač /
radar22Sirena29ElektropokretačBrojStrujni krug1Kontrola klime2Kolo upravljača4Električna parkirna kočnica6Otvor za provjetravanje16Prednja svjetla za maglu18Desno dugo svjetlo
(halogeno) / desno kratko
svjetlo (LED)19Lijevo dugo svjetlo (halogeno) / desno kratko svjetlo (LED)21ElektropokretačBrojStrujni krug22Grijanje vjetrobrana26Dodatni grijač / grijanje vjetro‐
brana
Nakon zamjene neispravnih
osigurača, zatvorite poklopac kutije s
osiguračima i zabravite ga.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče sinstrumentima

Njega vozila231U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza poklopca u ploči s instrumentima,
na lijevoj strani. Otvorite poklopac i
skinite ga pritiskom na bravu.
Ovisno o verziji, raspoložive su
različite kutije s osiguračima u ploči s
instrumentima:BrojStrujni krug1Sustav elektroničkog ključa /
protuprovalni alarmni sustav4Sustav stop-start5Napredna pomoć pri
parkiranju / kamera /
upravljački modul mjenjača7Pojačalo8Stražnji brisač10Sustav središnjeg
zaključavanja11Sustav središnjeg
zaključavanja13Protuprovalni alarmni sustav16Kolo električnog servo
upravljača18Modul BTA21Svjetla u unutrašnjosti22Svjetlo pretinca za rukavice23Sustav upozorenja na slijepu
točku / podešavanje vanjskih
ogledala / indukcijsko punjenjeBrojStrujni krug24Električni sklop stupa25Ogledalo u unutrašnjosti26Podsjetnik za sigurnosni pojas27Kamera / senzor za kišu /
automatska kontrola svjetla28USB / infotainment31Zračni jastuk33Prednji priključak napajanja36Infotainment

232Njega vozilaBrojStrujni krug1Unutarnje ogledalo / kolo
električnog servo upravljača /
selektivne regulacija ovjesa /
radar / dizelski ispušni sustav3Upravljački modul pripreme za
prikolicu4Sirena5Pranje vjetrobrana6Pranje vjetrobrana7Stražnji priključak za napajanje10Brava vrata / brava vrata
prtljažnika11Brava vrata / brava vrata
prtljažnika12Sustav stop-start / modul
dijagnostičkog konektora /
kočni sustav13Infotainment / sustav kontrole
klime14Sirena alarma15Sustav kontrole klimeBrojStrujni krug16Sustav stop-start / kočni sustav17Sklop instrumenata19Električni sklop stupa / kontrole na kolu upravljača21Protuprovalni alarmni sustav22Kamera / senzor za kišu /
automatska kontrola svjetla23Podsjetnik za sigurnosni pojas24Automatski mjenjač / napredna
pomoć pri parkiranju / sustav za
panoramski pogled25Zračni jastuk26Elektronička kontrola
stabilnosti27Alarm28Modul BTA29Infotainment32Upaljač za cigarete / Priključak
za struju, prednjiBrojStrujni krug34Grijanje stražnjeg prozora /
grijanje vjetrobrana /
indukcijsko punjenje35Prekidač svjetala / modul
dijagnostičkog konektora36Rasvjeta

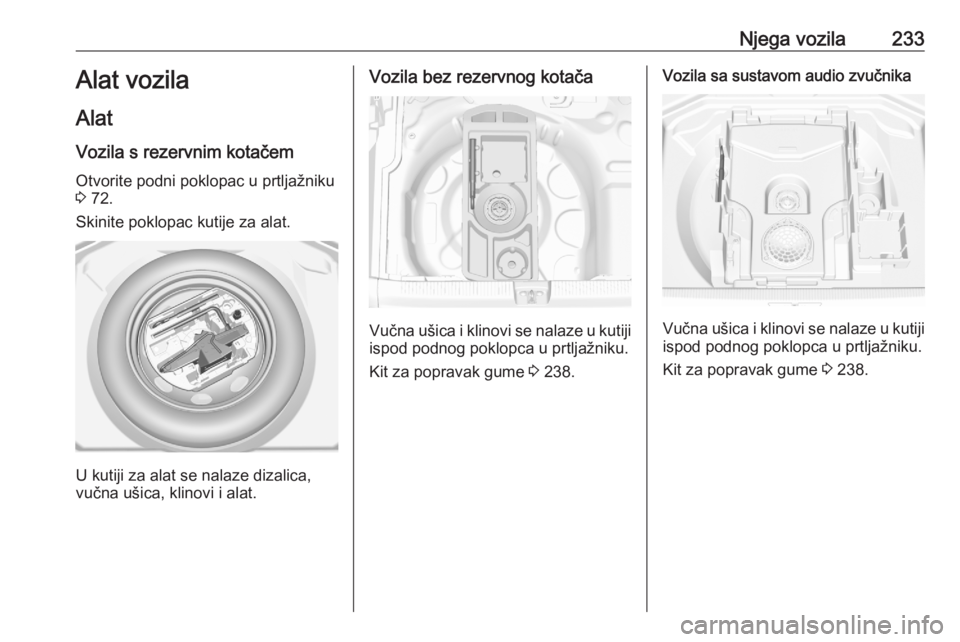

Njega vozila233Alat vozila
Alat Vozila s rezervnim kotačem
Otvorite podni poklopac u prtljažniku
3 72.
Skinite poklopac kutije za alat.
U kutiji za alat se nalaze dizalica,
vučna ušica, klinovi i alat.
Vozila bez rezervnog kotača
Vučna ušica i klinovi se nalaze u kutiji
ispod podnog poklopca u prtljažniku.
Kit za popravak gume 3 238.
Vozila sa sustavom audio zvučnika
Vučna ušica i klinovi se nalaze u kutiji
ispod podnog poklopca u prtljažniku.
Kit za popravak gume 3 238.

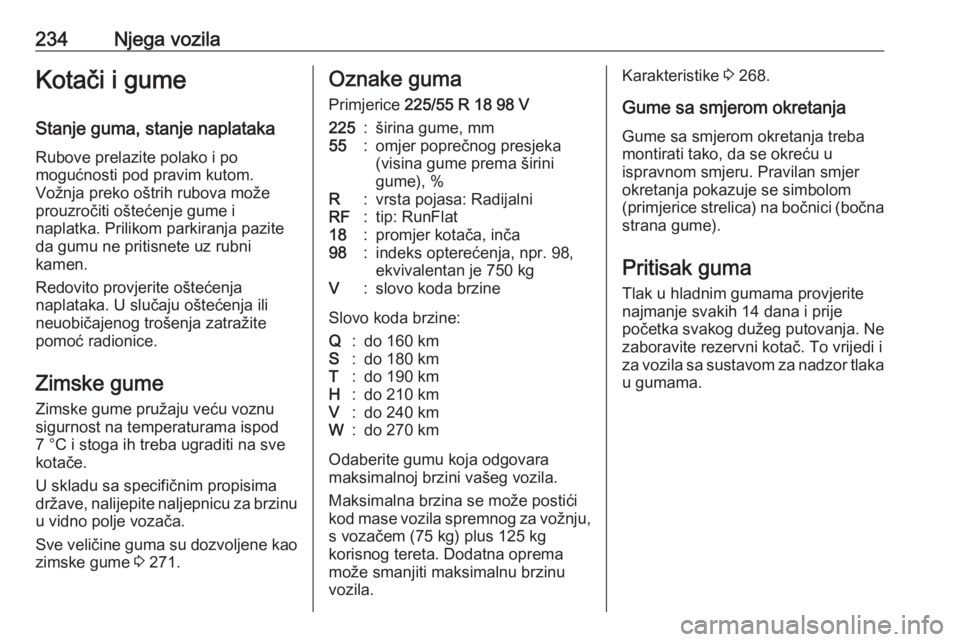

234Njega vozilaKotači i gumeStanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Sve veličine guma su dozvoljene kao zimske gume 3 271.Oznake guma
Primjerice 225/55 R 18 98 V225:širina gume, mm55:omjer poprečnog presjeka
(visina gume prema širini
gume), %R:vrsta pojasa: RadijalniRF:tip: RunFlat18:promjer kotača, inča98:indeks opterećenja, npr. 98,
ekvivalentan je 750 kgV:slovo koda brzine
Slovo koda brzine:
Q:do 160 kmS:do 180 kmT:do 190 kmH:do 210 kmV:do 240 kmW:do 270 km
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Karakteristike 3 268.
Gume sa smjerom okretanja Gume sa smjerom okretanja treba
montirati tako, da se okreću u
ispravnom smjeru. Pravilan smjer
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna
strana gume).
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To vrijedi i
za vozila sa sustavom za nadzor tlaka u gumama.

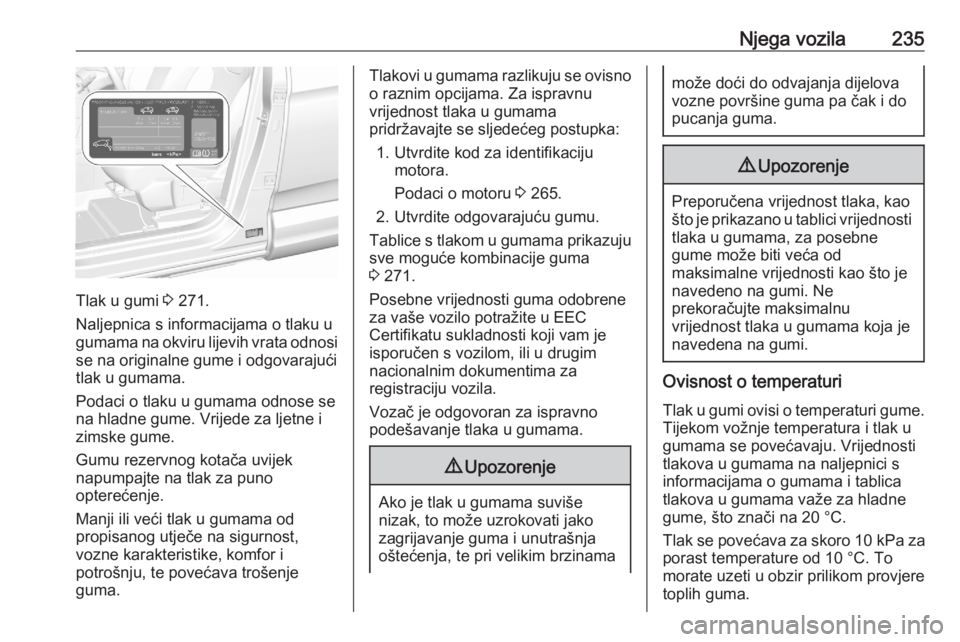

Njega vozila235
Tlak u gumi 3 271.
Naljepnica s informacijama o tlaku u
gumama na okviru lijevih vrata odnosi se na originalne gume i odgovarajući
tlak u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora.
Podaci o motoru 3 265.
2. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 271.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ovisnost o temperaturi
Tlak u gumi ovisi o temperaturi gume. Tijekom vožnje temperatura i tlak u
gumama se povećavaju. Vrijednosti
tlakova u gumama na naljepnici s
informacijama o gumama i tablica
tlakova u gumama važe za hladne
gume, što znači na 20 °C.
Tlak se povećava za skoro 10 kPa za
porast temperature od 10 °C. To
morate uzeti u obzir prilikom provjere
toplih guma.

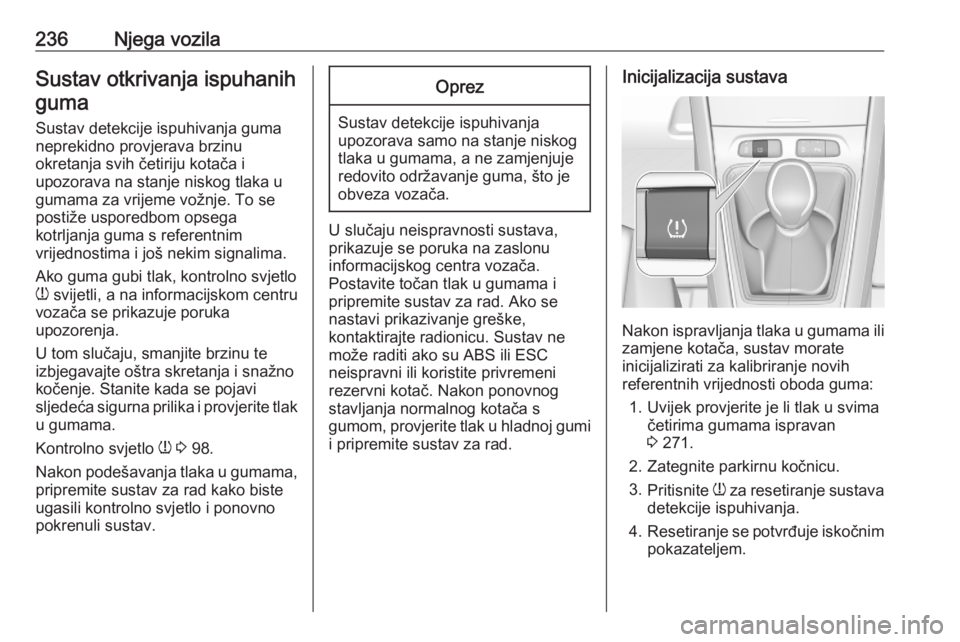

236Njega vozilaSustav otkrivanja ispuhanihguma
Sustav detekcije ispuhivanja guma
neprekidno provjerava brzinu
okretanja svih četiriju kotača i
upozorava na stanje niskog tlaka u
gumama za vrijeme vožnje. To se
postiže usporedbom opsega
kotrljanja guma s referentnim
vrijednostima i još nekim signalima.
Ako guma gubi tlak, kontrolno svjetlo
w svijetli, a na informacijskom centru
vozača se prikazuje poruka
upozorenja.
U tom slučaju, smanjite brzinu te
izbjegavajte oštra skretanja i snažno
kočenje. Stanite kada se pojavi
sljedeća sigurna prilika i provjerite tlak u gumama.
Kontrolno svjetlo w 3 98.
Nakon podešavanja tlaka u gumama,
pripremite sustav za rad kako biste
ugasili kontrolno svjetlo i ponovno
pokrenuli sustav.Oprez
Sustav detekcije ispuhivanja upozorava samo na stanje niskog
tlaka u gumama, a ne zamjenjuje
redovito održavanje guma, što je obveza vozača.
U slučaju neispravnosti sustava,
prikazuje se poruka na zaslonu
informacijskog centra vozača.
Postavite točan tlak u gumama i
pripremite sustav za rad. Ako se
nastavi prikazivanje greške,
kontaktirajte radionicu. Sustav ne može raditi ako su ABS ili ESC
neispravni ili koristite privremeni
rezervni kotač. Nakon ponovnog
stavljanja normalnog kotača s
gumom, provjerite tlak u hladnoj gumi
i pripremite sustav za rad.
Inicijalizacija sustava
Nakon ispravljanja tlaka u gumama ili zamjene kotača, sustav morate
inicijalizirati za kalibriranje novih
referentnih vrijednosti oboda guma:
1. Uvijek provjerite je li tlak u svima četirima gumama ispravan
3 271.
2. Zategnite parkirnu kočnicu.
3. Pritisnite w za resetiranje sustava
detekcije ispuhivanja.
4. Resetiranje se potvrđuje iskočnim
pokazateljem.

Njega vozila237Nakon inicijalizacije, sustav se
automatski kalibrira na nove tlakove u
gumama tijekom vožnje. Nakon duže
vožnje, sustav će usvojiti i nadzirati
nove tlakove.
Tlak u gumama uvijek provjeravajte s hladnim gumama.
Sustav trebate ponovno pripremiti za
rad ako je:
● Tlak u gumama promijenjen
● Stanje opterećenja je promijenjeno
● Kotači su zamijenili mjesta ili su zamijenjeni
Sustav neće trenutno upozoriti na
ispuhanu gumu ili na brzo
ispuhivanje. Uzrok tome je potrebno
vrijeme za računanje.
Dubina šare Redovito provjeravajte dubinu profila.
Kada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.Iz sigurnosnih razloga preporuča se
da dubina profila guma na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do oznake
istrošenosti (TWI). Njihov položaj je
radi lakšeg uočavanja označen
oznakom na bočnoj stranici gume.
Ako se prednje gume troše više nego stražnje, periodično zamijenite
prednje i stražnje kotače. Osigurajte
da su smjer i rotacija kotača isti.
Gume stare, čak i ako se ne koriste. Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma ikotača
Ako koristite gume druge veličine u odnosu na ugrađene u tvornici,
možda ćete trebati reprogramirati
sustav za otkrivanje ispuhanih guma
i napraviti druge izmjene na vozilu.
Sustav za otkrivanje ispuhanih guma
3 236.
Zamijenite naljepnicu s tlakovima u
gumama.9 Upozorenje
Uporaba neodgovarajućih guma ili
kotača može dovesti do nezgoda i
poništit će uporabnu dozvolu
vozila.

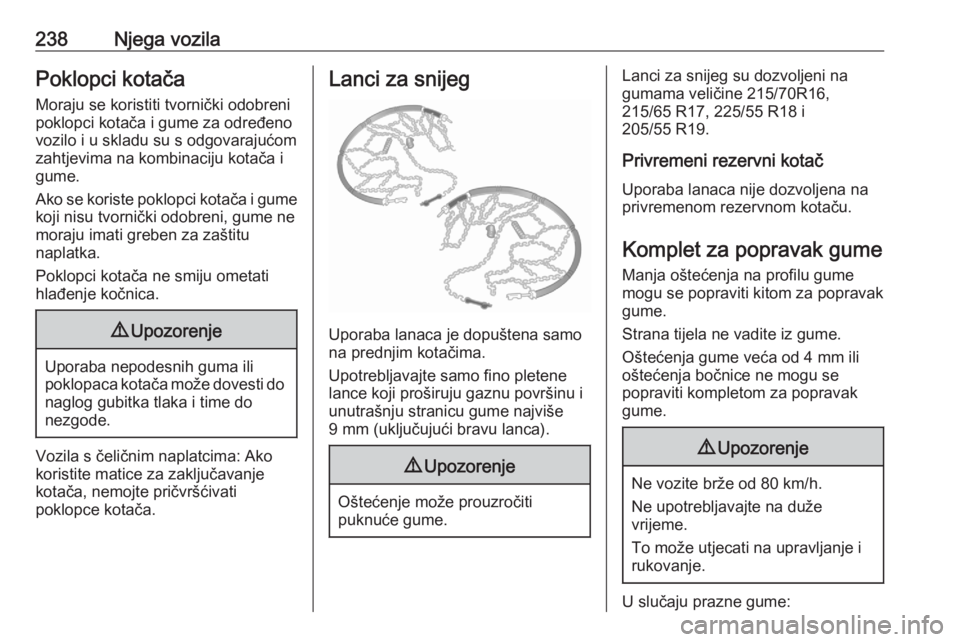

238Njega vozilaPoklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume ne
moraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Vozila s čeličnim naplatcima: Ako
koristite matice za zaključavanje
kotača, nemojte pričvršćivati
poklopce kotača.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
9 mm (uključujući bravu lanca).
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Lanci za snijeg su dozvoljeni na
gumama veličine 215/70R16,
215/65 R17, 225/55 R18 i
205/55 R19.
Privremeni rezervni kotač Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak gume Manja oštećenja na profilu gumemogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak
gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
U slučaju prazne gume:
