OPEL INSIGNIA 2014.5 Betriebsanleitung (in German)

Sitze, Rückhaltesysteme69Befestigungsplätze des KindersicherheitssystemsZulässige Möglichkeiten der Befestigung eines Kindersicherheitssystems
Gewichts- bzw. Altersklasse
Auf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kg
oder ca. 10 MonateXU 1UUGruppe 0+: bis zu 13 kg
oder ca. 2 JahreXU 1UUGruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreXU 1UUGruppe II: 15 bis 25 kg
oder ca. 3 bis 7 JahreXXUUGruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreXXUU1=Wenn das Kindersicherheitssystem mit Hilfe eines Dreipunkt-Sicherheitsgurtes fixiert wird, Höheneinsteller des Sitzes ganz nach oben schieben und sicherstellen, dass der Sicherheitsgurt vom oberen Befestigungspunkt aus nach vorneverläuft. Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten, dass der
Sicherheitsgurt an der Gurtschlossseite fest anliegt.U=Universaltauglich in Verbindung mit Dreipunkt-Sicherheitsgurt.X=Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig.

70Sitze, Rückhaltesysteme
Zulässige Möglichkeiten der Befestigung eines ISOFIX KindersicherheitssystemsGewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
RücksitzGruppe 0: bis zu 10 kgEISO/R1XILILGruppe 0+: bis zu 13 kgEISO/R1XILILDISO/R2XILILCISO/R3XILILGruppe I: 9 bis 18 kgDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUFGruppe II: 15 bis 25 kg
oder ca. 3 bis 7 JahreXILXGruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreXILX

Sitze, Rückhaltesysteme71
IL=Geeignet für bestimmte ISOFIX Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder„halbuniversal“. Das ISOFIX Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen sein.IUF=Geeignet für ISOFIX Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für dieVerwendung in dieser Gewichtsklasse zugelassen sind.X=Kein ISOFIX Kindersicherheitssystem in dieser Gewichtsklasse zugelassen.
ISOFIX Größenklasse und Sitzbeschaffenheit
A - ISO/F3=Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kg.B - ISO/F2=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kg.B1 - ISO/F2X=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kg.C - ISO/R3=Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse von bis zu 18 kg.D - ISO/R2=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse von bis zu
18 kg.E - ISO/R1=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse von bis zu 13 kg.

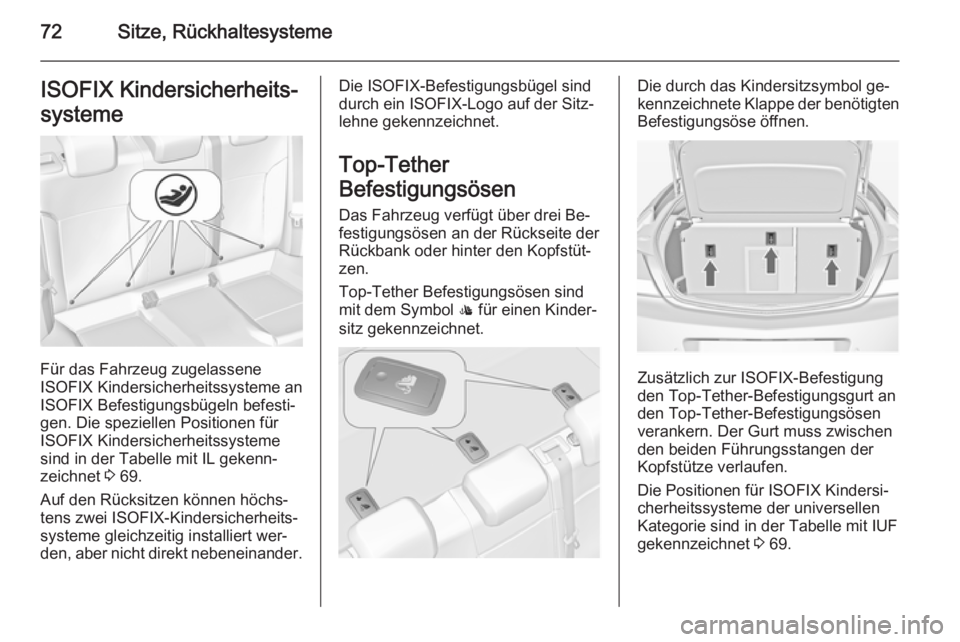

72Sitze, RückhaltesystemeISOFIX Kindersicherheits‐
systeme
Für das Fahrzeug zugelassene
ISOFIX Kindersicherheitssysteme an
ISOFIX Befestigungsbügeln befesti‐
gen. Die speziellen Positionen für
ISOFIX Kindersicherheitssysteme
sind in der Tabelle mit IL gekenn‐
zeichnet 3 69.
Auf den Rücksitzen können höchs‐
tens zwei ISOFIX-Kindersicherheits‐
systeme gleichzeitig installiert wer‐
den, aber nicht direkt nebeneinander.
Die ISOFIX-Befestigungsbügel sind
durch ein ISOFIX-Logo auf der Sitz‐
lehne gekennzeichnet.
Top-Tether
Befestigungsösen Das Fahrzeug verfügt über drei Be‐
festigungsösen an der Rückseite der Rückbank oder hinter den Kopfstüt‐zen.
Top-Tether Befestigungsösen sind
mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.Die durch das Kindersitzsymbol ge‐
kennzeichnete Klappe der benötigten Befestigungsöse öffnen.
Zusätzlich zur ISOFIX-Befestigung
den Top-Tether-Befestigungsgurt an
den Top-Tether-Befestigungsösen
verankern. Der Gurt muss zwischen
den beiden Führungsstangen der
Kopfstütze verlaufen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen Kategorie sind in der Tabelle mit IUF
gekennzeichnet 3 69.

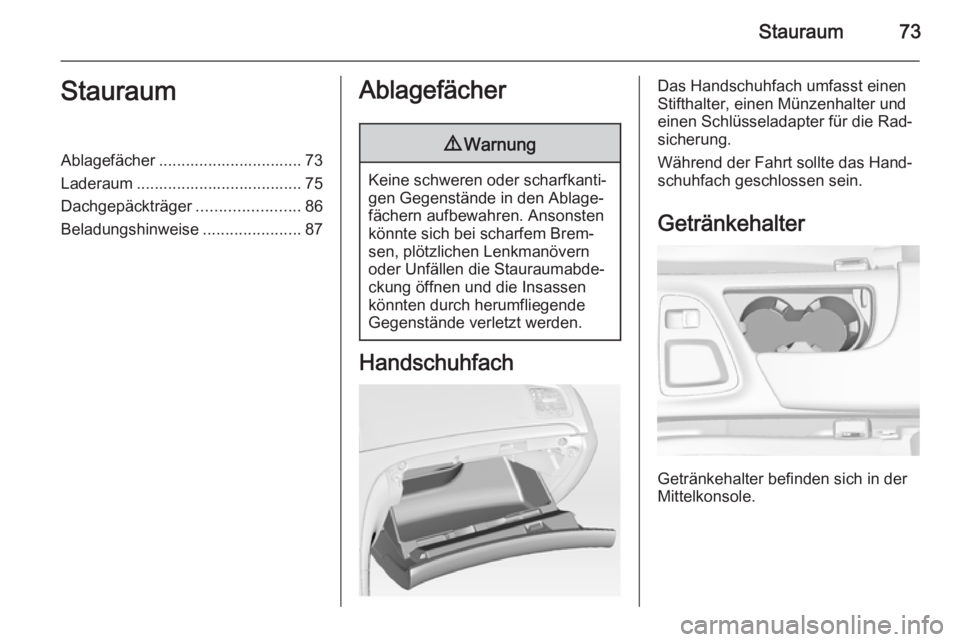

Stauraum73StauraumAblagefächer ................................ 73
Laderaum ..................................... 75 Dachgepäckträger .......................86
Beladungshinweise ......................87Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Handschuhfach
Das Handschuhfach umfasst einen
Stifthalter, einen Münzenhalter und einen Schlüsseladapter für die Rad‐
sicherung.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Getränkehalter befinden sich in der
Mittelkonsole.

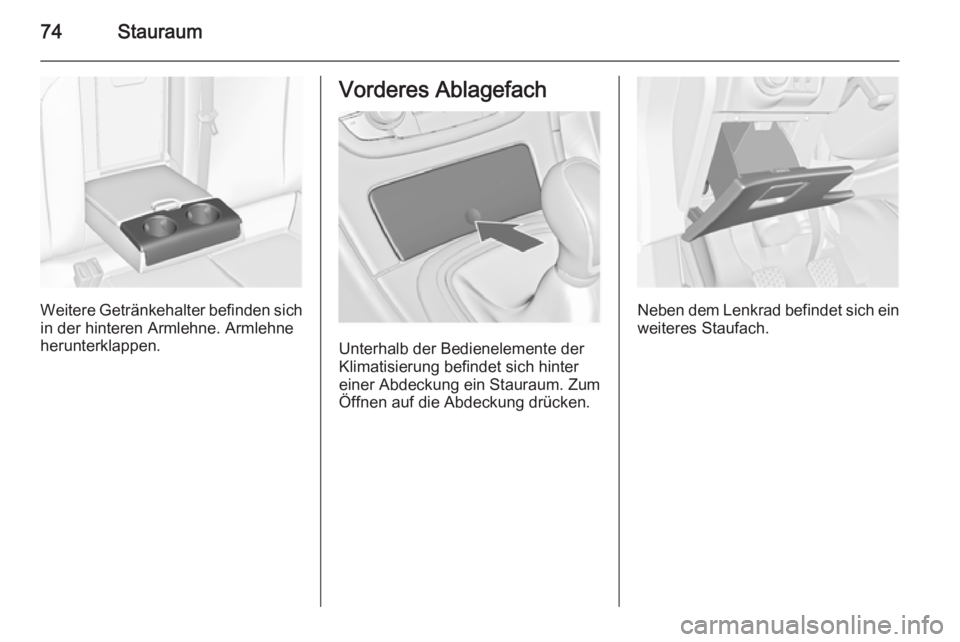

74Stauraum
Weitere Getränkehalter befinden sichin der hinteren Armlehne. Armlehne
herunterklappen.
Vorderes Ablagefach
Unterhalb der Bedienelemente der
Klimatisierung befindet sich hinter einer Abdeckung ein Stauraum. Zum
Öffnen auf die Abdeckung drücken.
Neben dem Lenkrad befindet sich ein
weiteres Staufach.

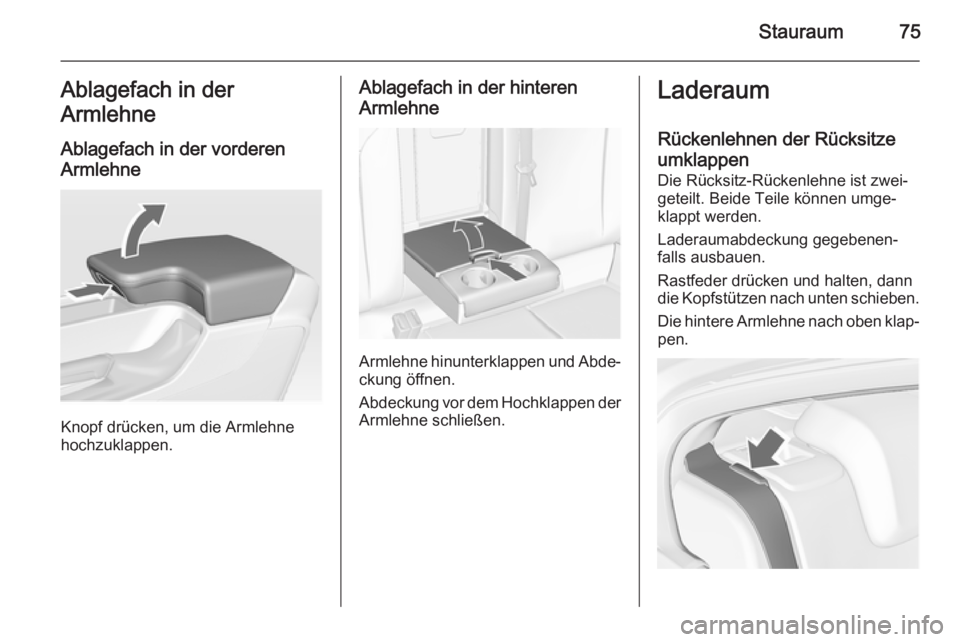

Stauraum75Ablagefach in der
Armlehne
Ablagefach in der vorderenArmlehne
Knopf drücken, um die Armlehne
hochzuklappen.
Ablagefach in der hinteren
Armlehne
Armlehne hinunterklappen und Abde‐ ckung öffnen.
Abdeckung vor dem Hochklappen der
Armlehne schließen.
Laderaum
Rückenlehnen der Rücksitze
umklappen Die Rücksitz-Rückenlehne ist zwei‐
geteilt. Beide Teile können umge‐
klappt werden.
Laderaumabdeckung gegebenen‐
falls ausbauen.
Rastfeder drücken und halten, dann
die Kopfstützen nach unten schieben.
Die hintere Armlehne nach oben klap‐ pen.

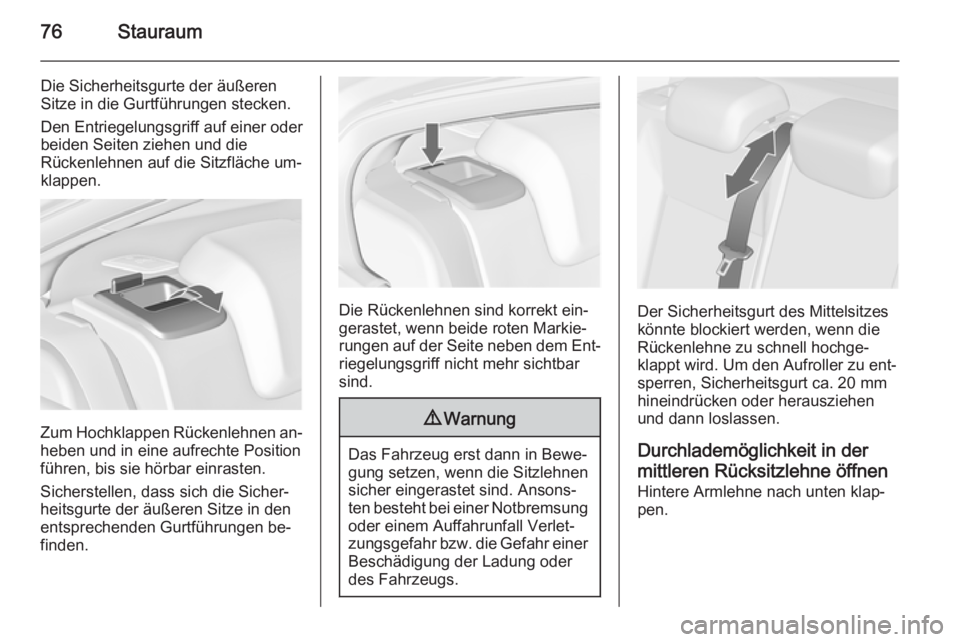

76Stauraum
Die Sicherheitsgurte der äußerenSitze in die Gurtführungen stecken.
Den Entriegelungsgriff auf einer oder
beiden Seiten ziehen und die
Rückenlehnen auf die Sitzfläche um‐
klappen.
Zum Hochklappen Rückenlehnen an‐ heben und in eine aufrechte Position
führen, bis sie hörbar einrasten.
Sicherstellen, dass sich die Sicher‐
heitsgurte der äußeren Sitze in den
entsprechenden Gurtführungen be‐
finden.
Die Rückenlehnen sind korrekt ein‐
gerastet, wenn beide roten Markie‐
rungen auf der Seite neben dem Ent‐
riegelungsgriff nicht mehr sichtbar
sind.
9 Warnung
Das Fahrzeug erst dann in Bewe‐
gung setzen, wenn die Sitzlehnen
sicher eingerastet sind. Ansons‐
ten besteht bei einer Notbremsung oder einem Auffahrunfall Verlet‐
zungsgefahr bzw. die Gefahr einer Beschädigung der Ladung oder
des Fahrzeugs.
Der Sicherheitsgurt des Mittelsitzes
könnte blockiert werden, wenn die
Rückenlehne zu schnell hochge‐
klappt wird. Um den Aufroller zu ent‐
sperren, Sicherheitsgurt ca. 20 mm
hineindrücken oder herausziehen
und dann loslassen.
Durchlademöglichkeit in der
mittleren Rücksitzlehne öffnen Hintere Armlehne nach unten klap‐
pen.

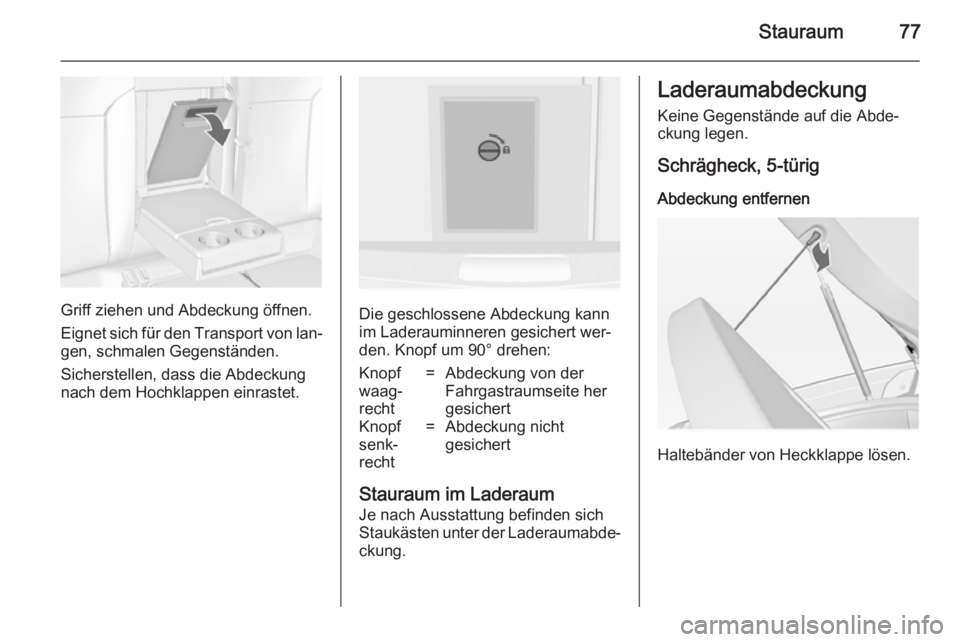

Stauraum77
Griff ziehen und Abdeckung öffnen.
Eignet sich für den Transport von lan‐
gen, schmalen Gegenständen.
Sicherstellen, dass die Abdeckung
nach dem Hochklappen einrastet.Die geschlossene Abdeckung kann
im Laderauminneren gesichert wer‐
den. Knopf um 90° drehen:
Knopf
waag‐
recht=Abdeckung von der
Fahrgastraumseite her
gesichertKnopf
senk‐
recht=Abdeckung nicht
gesichert
Stauraum im Laderaum
Je nach Ausstattung befinden sich
Staukästen unter der Laderaumabde‐
ckung.
Laderaumabdeckung
Keine Gegenstände auf die Abde‐
ckung legen.
Schrägheck, 5-türig
Abdeckung entfernen
Haltebänder von Heckklappe lösen.

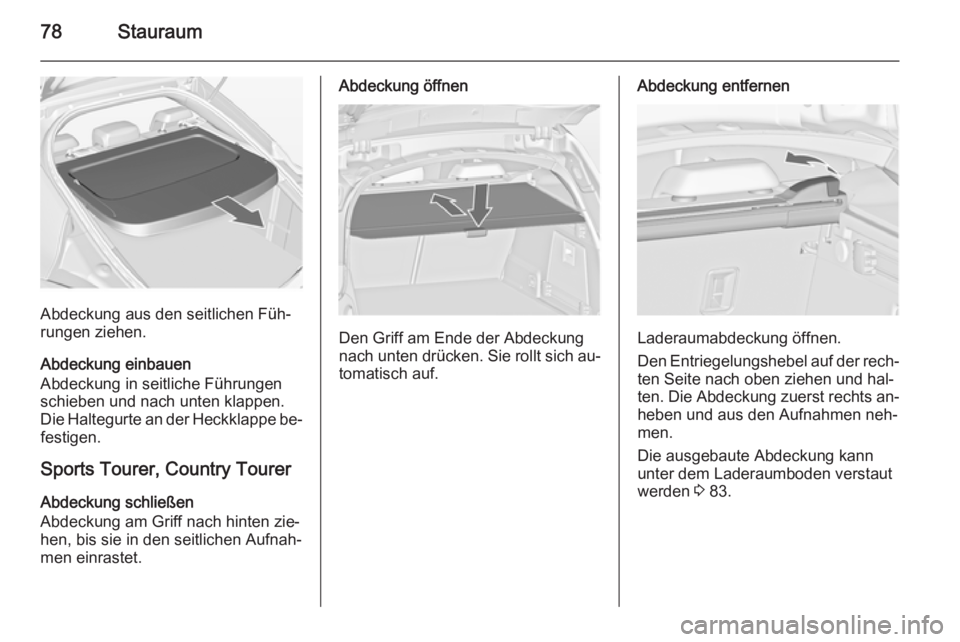

78Stauraum
Abdeckung aus den seitlichen Füh‐
rungen ziehen.
Abdeckung einbauen
Abdeckung in seitliche Führungen
schieben und nach unten klappen.
Die Haltegurte an der Heckklappe be‐ festigen.
Sports Tourer, Country Tourer
Abdeckung schließen
Abdeckung am Griff nach hinten zie‐
hen, bis sie in den seitlichen Aufnah‐
men einrastet.
Abdeckung öffnen
Den Griff am Ende der Abdeckung
nach unten drücken. Sie rollt sich au‐ tomatisch auf.
Abdeckung entfernen
Laderaumabdeckung öffnen.
Den Entriegelungshebel auf der rech‐ ten Seite nach oben ziehen und hal‐
ten. Die Abdeckung zuerst rechts an‐
heben und aus den Aufnahmen neh‐
men.
Die ausgebaute Abdeckung kann
unter dem Laderaumboden verstaut
werden 3 83.
