Rijden en bediening199

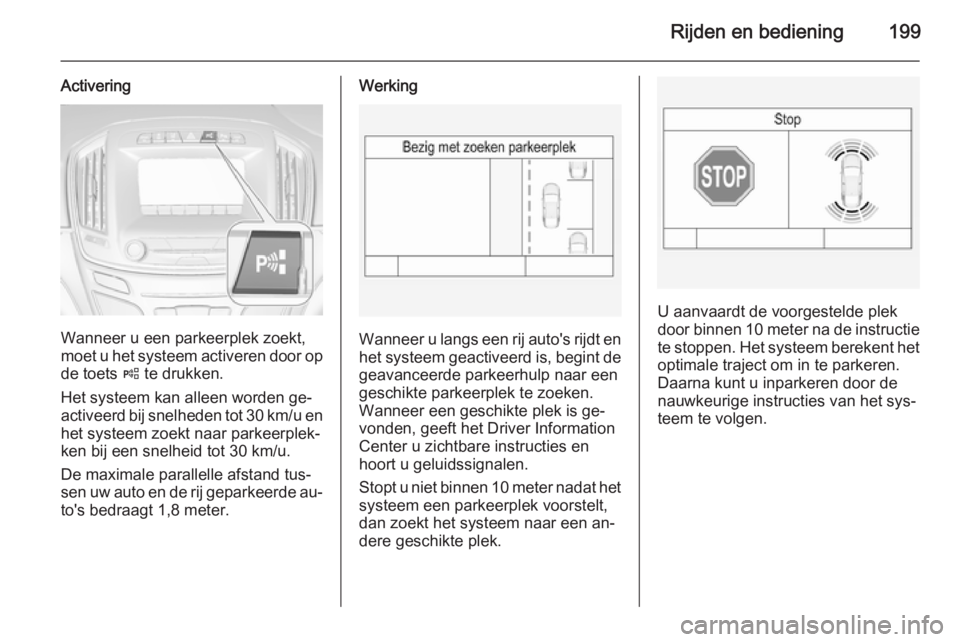

Activering
Wanneer u een parkeerplek zoekt,
moet u het systeem activeren door op
de toets ( te drukken.
Het systeem kan alleen worden ge‐ activeerd bij snelheden tot 30 km/u en het systeem zoekt naar parkeerplek‐
ken bij een snelheid tot 30 km/u.
De maximale parallelle afstand tus‐
sen uw auto en de rij geparkeerde au‐
to's bedraagt 1,8 meter.
Werking
Wanneer u langs een rij auto's rijdt en het systeem geactiveerd is, begint de
geavanceerde parkeerhulp naar een
geschikte parkeerplek te zoeken.
Wanneer een geschikte plek is ge‐
vonden, geeft het Driver Information
Center u zichtbare instructies en
hoort u geluidssignalen.
Stopt u niet binnen 10 meter nadat het systeem een parkeerplek voorstelt,
dan zoekt het systeem naar een an‐
dere geschikte plek.
U aanvaardt de voorgestelde plek
door binnen 10 meter na de instructie
te stoppen. Het systeem berekent het
optimale traject om in te parkeren.
Daarna kunt u inparkeren door de
nauwkeurige instructies van het sys‐
teem te volgen.
Page 202 of 329

200Rijden en bediening

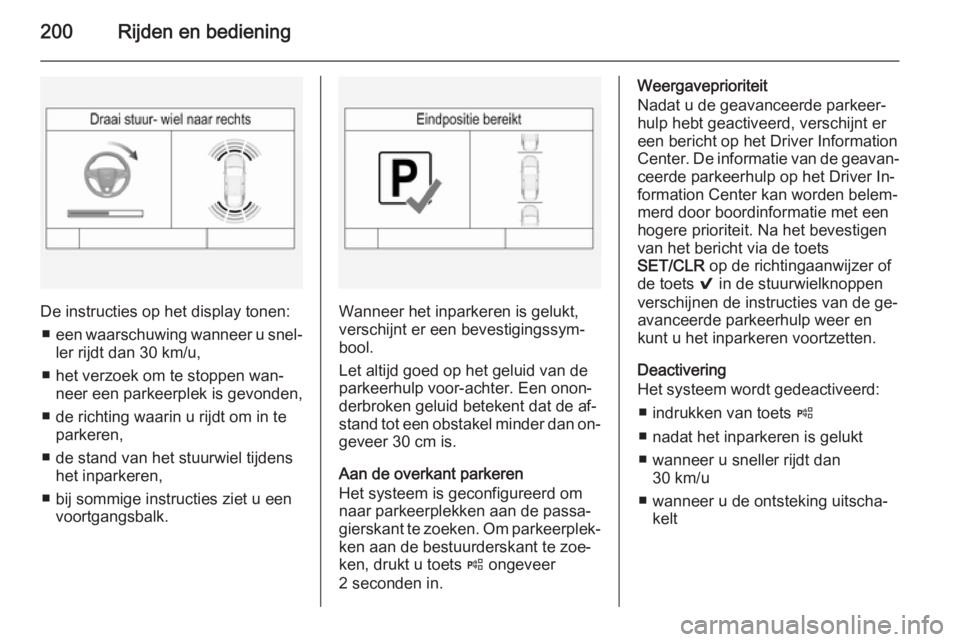

De instructies op het display tonen:■ een waarschuwing wanneer u snel‐
ler rijdt dan 30 km/u,
■ het verzoek om te stoppen wan‐ neer een parkeerplek is gevonden,
■ de richting waarin u rijdt om in te parkeren,
■ de stand van het stuurwiel tijdens het inparkeren,
■ bij sommige instructies ziet u een voortgangsbalk.Wanneer het inparkeren is gelukt,
verschijnt er een bevestigingssym‐
bool.
Let altijd goed op het geluid van de
parkeerhulp voor-achter. Een onon‐
derbroken geluid betekent dat de af‐ stand tot een obstakel minder dan on‐
geveer 30 cm is.
Aan de overkant parkeren
Het systeem is geconfigureerd om
naar parkeerplekken aan de passa‐
gierskant te zoeken. Om parkeerplek‐ ken aan de bestuurderskant te zoe‐
ken, drukt u toets ( ongeveer
2 seconden in.
Weergaveprioriteit
Nadat u de geavanceerde parkeer‐ hulp hebt geactiveerd, verschijnt er
een bericht op het Driver Information
Center. De informatie van de geavan‐ ceerde parkeerhulp op het Driver In‐
formation Center kan worden belem‐
merd door boordinformatie met een hogere prioriteit. Na het bevestigen
van het bericht via de toets
SET/CLR op de richtingaanwijzer of
de toets 9 in de stuurwielknoppen
verschijnen de instructies van de ge‐
avanceerde parkeerhulp weer en
kunt u het inparkeren voortzetten.
Deactivering
Het systeem wordt gedeactiveerd:
■ indrukken van toets (
■ nadat het inparkeren is gelukt
■ wanneer u sneller rijdt dan 30 km/u
■ wanneer u de ontsteking uitscha‐ kelt
Page 203 of 329

Rijden en bediening201
Wanneer u het systeem uitschakelt ofwanneer het zichzelf uitschakelt tij‐
dens het inparkeren, dan verschijnt
Parkeren gedeactiveerd in het Driver
Information Center.
Storing
Er verschijnt een tekst in het Driver
Information Center wanneer:
■ er een storing in het systeem zit
■ u de parkeermanoeuvre niet goed afmaakt
■ het systeem buiten werking isAls er tijdens het inparkeren een voor‐
werp wordt herkend, dan verschijnt
Stop op het Driver Information Cen‐
tre. Door het verwijderen van het ob‐
ject wordt het inparkeren hervat.
Wordt het niet verwijderd, dan wordt
het systeem gedeactiveerd. Druk op
de toets ( om het systeem te active‐
ren en naar een nieuwe parkeerplek
te laten zoeken.
Belangrijke tips voor het gebruik
van parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.
Voorzichtig
Het systeem werkt eventueel min‐
der goed wanneer de sensoren
zijn bedekt, bijv. met ijs of sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste af‐
standsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het de‐
tectiebereik.
Page 204 of 329

202Rijden en bediening
Let op
Het parkeerhulpsysteem herkent automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
Als gevolg van externe akoestische
of mechanische storingen is het mo‐ gelijk dat de sensor een niet-be‐
staand object (echostoring) herkent.
De geavanceerde parkeerhulp rea‐
geert eventueel niet op veranderin‐ gen van de parkeerplek nadat u met het parkeren bent begonnen.
Let op
Na gebruik moet de geavanceerde parkeerhulp worden gekalibreerd.
Voor optimale begeleiding tijdens het parkeren is een rijafstand van
ten minste 10 km, inclusief een aan‐
tal bochten, nodig.
Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem alarmeert visueel in elkebuitenspiegels bij het detecteren die
in de binnen- en buitenspiegels wel‐
licht niet zichtbaar zijn.
De sensoren van het systeem bevin‐
den zich in de bumper aan de linker-
en rechterzijde van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
■ Auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen.
■ Voetgangers, fietsers of dieren.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen, het oranje waarschuwingssymbool
B in de betreffende buitenspiegel op.
Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van rij‐
strook te wisselen.
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het sys‐
teem operationeel is.
Als de auto met waarschuwing voor
wisselen van rijstrook is uitgerust
3 203 , verschijnt het symbool F op
de spiegels.
Page 205 of 329

Rijden en bediening203
Het systeem kan worden geactiveerdof gedeactiveerd in de Persoonlijke
instellingen.
Selecteer de betreffende instelling in
Instellingen , I Voertuig op het Colour-
Info-Display.
Colour-Info-Display 3 121.
Persoonlijke instellingen 3 126.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre (DIC).
Detectiezones
De systeemsensor dekt een zone van ong. 3,5 meter aan beide zijden van
de auto. De zone begint bij elke bui‐
tenspiegel en strekt zich ongeveer
3 meter naar achteren uit. De zone is
ongeveer tussen de 0,5 meter en
2 meter hoog, vanaf de grond.
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.
Storing
Onder normale omstandigheden
geeft het systeem soms geen waar‐
schuwing.
Het blindehoeksysteem werkt niet als
de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige re‐ genval. Instructies voor reinigen
3 272.Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐ digheden niet operationeel is, dan
verschijnt er een melding op het Dri‐
ver Information Centre (DIC). De hulp
van een werkplaats inroepen.
Waarschuwing wisselen
van rijstrook
Naast het blindehoeksysteem 3 202
herkent de waarschuwing wisselen
van rijstrook snel naderende achter‐
liggers op rijstroken naast uw auto.
Als de auto met waarschuwing voor
wisselen van rijstrook is uitgerust,
heeft deze ook altijd een blindehoek‐
systeem.
Het systeem waarschuwt visueel in
elke buitenspiegel bij het detecteren
van snel naderende achterliggers.
De radarafstandssensoren zitten in
de achterbumper.
Page 206 of 329

204Rijden en bediening9Waarschuwing
De waarschuwing wisselen van rij‐
strook vervangt niet het kijken
door de bestuurder.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk over uw schouder en gebruik de
richtingaanwijzer.
Wanneer het systeem een aanzinelijk
snellere achterligger detecteert, licht
het oranje waarschuwingssymbool
F in de betreffende buitenspiegel
op. Als de bestuurder vervolgens de
richtingaanwijzer gebruikt, gaat het waarschuwingssymbool F geel
knipperen als waarschuwing om niet
van rijstrook te wisselen.
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het sys‐
teem operationeel is.
Detectiezones
De sensoren van het systeem bestrij‐
ken een zone van ongeveer
3,5 meter parallel aan beide zijden
van de auto en ongeveer 3 meter naar achteren bij het blindehoeksysteem
(A) en ongeveer 70 meter naar ach‐
teren bij waarschuwing wijzigen van
rijstrook (B) op parallelle rijstroken.
De zones beginnen bij elke buiten‐
spiegel. De zone is ongeveer tussen
de 0,5 meter en 2 meter hoog, vanaf
de grond.
Page 207 of 329

Rijden en bediening205
DeactiveringU kunt de waarschuwing voor het wis‐selen van rijstroom in het menu Per‐
soonlijke instellingen op het Colour-
Info-Display in- of uitschakelen.
Selecteer de betreffende instelling in
Instellingen , I Voertuig op het Colour-
Info-Display.
Colour-Info-Display 3 121.
Persoonlijke instellingen 3 126.
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre (DIC).
Let op
Na gebruik moet het systeem wor‐
den gekalibreerd. Rijd voor optimale prestaties zo spoedig mogelijk een
stuk op een rechte snelweg met ob‐
jecten aan de kant van de weg,
bijv. vangrails en afsluitingen.
Storing
Onder normale omstandigheden of in
scherpe bochten geeft het systeem
soms geen waarschuwing. Anderskan het systeem vanwege vangrails,
verkeersborden, bomen, struikgewas of andere onbeweeglijke objecten op‐
lichten. Dit is normaal bedrijf en het
systeem hoeft niet te worden nage‐
keken.
Het alarm bij wisselen van rijstrook
werkt wellicht niet als de bumper aan
de linker- of rechterzijde vervuild is
met modder, vuil, sneeuw, ijs of slijk.
Instructies voor reinigen 3 272.
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐ digheden niet operationeel is, dan
verschijnt er een melding op het Dri‐
ver Information Centre (DIC). De hulp
van een werkplaats inroepen.
Achteruitkijkcamera De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door
middel van een weergave van het ge‐
bied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Activering
De achteruitkijkcamera wordt auto‐matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.
Page 208 of 329

206Rijden en bediening
Werking
De camera bevindt zich tussen de
lampjes van de kentekenverlichting
en heeft een zichthoek van 130°.
Vanwege de hoge positie van de ca‐
mera is, bij wijze van leidraad voor de
positie, de achterbumper op het dis‐
play zichtbaar.
De camera bestrijkt slechts een be‐
perkt gebied. De afstand op het beeld op de display, verschilt van de wer‐
kelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van 1 meter, die op de afbeel‐ ding zijn geprojecteerd om de afstand
tot de getoonde objecten te kunnen
bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
De functie kan in het menu Persoon‐
lijke instellingen op het Colour-Info-
Display worden uitgeschakeld.
Selecteer de betreffende instelling in
Instellingen , I Voertuig op het Colour-
Info-Display.
Colour-Info-Display 3 121.
Persoonlijke instellingen 3 126.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
Page 209 of 329

Rijden en bediening207
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Ook verschijnt 9 op de bovenste re‐
gel van het Info-Display met de waar‐ schuwing om de omgeving van de
auto te controleren.
Deactivering De camera wordt gedeactiveerd wan‐ neer een bepaalde snelheid vooruit
wordt overschreden of als de achter‐
uitversnelling gedurende ong.
10 seconden niet is ingeschakeld.
U kunt de achteruitkijkcamera in het
menu Persoonlijke instellingen op het
Colour-Info-Display in- of uitschake‐
len.
Selecteer de betreffende instelling in
Instellingen , I Voertuig op het Colour-
Info-Display.
Colour-Info-Display 3 121.
Persoonlijke instellingen 3 126.
Storing
Storingsmeldingen worden weerge‐
geven met een 9 op de bovenste re‐
gel van het Info-Display.De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
■ in een donkere omgeving,
■ als de zon of koplampen van an‐ dere auto's direct in de lens van decamera schijnen,
■ als de cameralens door ijs, sneeuw, modder of iets anders is
vervuild. Reinig de lens, spoel deze
af met water en wrijf na met een
zachte doek,
■ de achterklep niet goed gesloten is,
■ de auto een aanhangwagen trekt,
■ de auto een aanrijding aan de ach‐
terzijde heeft gehad,
■ bij extreme temperatuurwisselin‐ gen.
Waarschuwing kruisend verkeer achter
Naast de achteruitkijkcamera 3 205
waarschuwt de waarschuwing krui‐
send verkeer achter bij het achteruit
rijden voor kruisend verkeer van links of rechts. Bij het herkennen van krui‐send verkeer na activeren van de
achteruitkijkcamera, verschijnt er op
het Colour-Info-Display een gevaren‐
driehoek met een pijltje K dat de
richting van het verkeer aangeeft.
Verder klinken er drie pieptonen uit de luidspreker aan de betreffende kant.
De radarafstandssensoren zitten aan
de zijkant in de achterbumper.
9 Waarschuwing
De waarschuwing kruisend ver‐
keer achter vervangt niet het kij‐
ken door de bestuurder. Let op:
Page 210 of 329

208Rijden en bedieningobjecten buiten het bereik van de
sensoren, bijv. onder de bumper
of onder de auto, worden niet
weergegeven.
Voetgangers, kinderen of dieren
worden niet gedetecteerd.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Activering
De waarschuwing kruisend verkeer
achter wordt bij het inschakelen van
de achteruitversnelling automatisch
samen met de achteruitkijkcamera
geactiveerd.
Detectiezones
De systeemsensoren bestrijken een
zone van ongeveer 20 meter links of
rechts achter de auto.
Deactivering
De waarschuwing kruisend verkeer
achter wordt gedeactiveerd bij het
overschrijden van een bepaalde snel‐ heid voorwaarts of als de achteruit‐
versnelling gedurende ongeveer
10 seconden niet wordt ingeschakeld.
U kunt de waarschuwing voor krui‐
send verkeer achter in het menu Per‐ soonlijke instellingen op het Colour-
Info-Display in- of uitschakelen.
Selecteer de betreffende instelling in
Instellingen , I Voertuig op het Colour-
Info-Display.
Colour-Info-Display 3 121.
Persoonlijke instellingen 3 126.
Storing
Het systeem werkt wellicht niet goed wanneer:
■ als sensoren door ijs, sneeuw, modder of iets anders bedekt zijn.
■ de auto een aanhangwagen trekt,
■ de auto een aanrijding aan de ach‐
terzijde heeft gehad,
■ bij extreme temperatuurwisselin‐ gen.
Verkeersbordherkenning WerkingHet verkeersbordherkenningssys‐
teem herkent bepaalde borden via
een frontcamera en toont deze in het
Driver Information Center.
