Conservação do veículo269
ser um indicador de leitura de
pressão baixa. Verificar a pressão
dos pneus.
Mensagens do veículo 3 128.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente ou roda
sobresselente temporária não está
equipada com sensor de pressão. O
sistema de monitorização da pressão
dos pneus não está operacional para
estas rodas. O indicador de controlo
w acende. Para as outras três rodas
o sistema mantém-se operacional.
A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de reparação aprovados pelo fabricante.O equipamento rádio externo de
elevada potência pode prejudicar o
funcionamento do sistema de
monitorização da pressão dos pneus.
De cada vez que os pneus são
substituídos os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. Para o sensor roscado substituir o núcleo da
válvula e anel de vedação, para o
sensor de encaixe substituir a
totalidade da haste da válvula.
Estado de carga do veículo
Ajustar a pressão dos pneus de
acordo com a etiqueta de informação dos pneus ou a tabela de pressão dos
pneus 3 313 e seleccionar a
definição adequada na página Carga
dos pneus , no menu Definições no
Centro de Informação do Condutor
3 118.
Seleccionar:
■ Ligeira para pressão de conforto
até 3 pessoas
■ Eco para pressão Eco até
3 pessoas
■ Máx para carga total
Função aprendizagem
automática Depois de mudar as rodas, o veículotem de ficar parado durante cerca de
20 minutos, até o sistema recalcular.
O processo de reaprendizagem que
se segue demora até 10 minutos de
condução a uma velocidade mínima
de 20 km/h. Neste caso $ pode ser

270Conservação do veículo
apresentado ou os valores de
pressão podem ser trocados no
Centro de Informação do Condutor.
Se ocorrer um problema durante o
processo de reaprendizagem, é
apresentada uma mensagem de
aviso no Centro de Informação do
Condutor.
Sujeição à temperatura A pressão dos pneus depende da
temperatura do pneu. Durante a
condução a temperatura e a pressão
dos pneus aumentam.
O valor da pressão dos pneus
apresentado no Centro de
Informação do Condutor é a pressão actual dos pneus. Assim, é
importante verificar a pressão com os
pneus frios.
Profundidade do relevo Verificar a profundidade do rasto a
intervalos regulares.Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do rasto for de
2 mm - 3 mm (4 mm para pneus de
Inverno).
Por razões de segurança, a
profundidade do sulco dos pneus
num mesmo eixo não deve variar
mais de 2 mm.
A profundidade de rasto mínima
permitida por lei (1,6 mm) terá sido
atingida quando o rasto tiver sido
gasto até um dos indicadores de
desgaste do rasto (TWI). A sua
posição é indicada pelas marcas na
parede lateral.
Se existir maior desgaste à frente do
que atrás, colocar as rodas dianteiras atrás e as traseiras à frente
periodicamente. Certificar-se que o
sentido da rotação das rodas
permanece igual.
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam
substituídos a cada 6 anos.
Mudar dimensão do pneu
e da jante
Se se utilizarem pneus de tamanho
diferente dos montados de fábrica,
poderá ser necessário reprogramar o velocímetro assim como a pressão
nominal dos pneus e fazer outras
alterações no veículo.
Depois de mudar para pneus de
tamanho diferente, substituir a
etiqueta da pressão dos pneus.

Conservação do veículo2719Aviso
A utilização de pneus ou jantes
desadequados poderá causar
acidentes e invalidará a
aprovação tipo do veículo.
Tampões das rodas
Deverão utilizar-se tampões das
rodas e pneus aprovados para o
veículo em questão e que cumpram
todos os requisitos de combinação de
jantes e pneus aplicáveis.
Se os tampões das rodas e os pneus
utilizados não forem aprovados pela
fábrica, os pneus não deverão ter
rebordo com protecção da jante.
Os tampões das rodas não devem
impedir o arrefecimento dos travões.
9 Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Tampas das rodas
Pneus dos tamanhos 245/35 R20 têm uma tampa da roda específica. Para
retirar a tampa da roda desmontada,
primeiro desencaixar os braços um a
um. Depois pressionar por trás a
tampa na área central e retirá-la.
Para montar, primeiro ajustar a tampa
para que o perno de posicionamento
encaixe na cavidade.
Correntes de neve
Só são permitidas correntes de neve
nas rodas dianteiras.
Utilizar sempre correntes finas que
não aumentem mais de 10 mm ao
piso e às paredes do pneu (incluindo
o fecho das correntes).9 Aviso
Danos podem levar os pneus a
rebentar.
Dois volumes de 5 portas, Berlina de
4 portas, Sports Tourer
As correntes de neve são permitidas apenas em pneus com a medida
205/60 R 16, 215/60 R 16,
225/55 R 17, 225/45 R 18,
225/50 R 17 e 235/45 R 18.
Country Tourer
As correntes de neve apenas são
permitidas em pneus com a medida
235/45 R 18.
Roda sobresselente temporária
Não é permitida a utilização de
correntes de neve na roda
sobresselente.

272Conservação do veículoKit de reparação de pneusO kit de reparação de pneus pode ser utilizado para reparar pequenos
danos no rasto de um pneu.
Não retirar quaisquer objectos
estranhos dos pneus.
Danos num pneu que excedam
4 mm ou na faixa lateral do pneu não
podem ser reparados com o kit de
reparação dos pneus.9 Aviso
Não conduzir a mais de 80 km/h.
Não utilizar durante muito tempo.
A direcção e manobrabilidade
podem ser afectadas.
Em caso de um pneu furado:
Aplicar o travão de mão e engatar a
1.ª velocidade, a marcha-atrás ou a
posição P.
O kit de reparação de pneus
encontra-se num compartimento sob
o chão da bagageira.
1. Retirar o kit de reparação de pneus do compartimento.
2. Retirar o compressor.3. Retirar o cabo de ligação eléctrica
e o tubo flexível de ar do
compartimento de arrumação que se encontram na parte inferior do
compressor.

Conservação do veículo273
4. Aparafusar o tubo flexível docompressor na ligação na botija
do vedante.
5. Encaixar a botija do vedante no retentor do compressor
Colocar o compressor perto do
pneu de maneira a que a botija do
vedante fique na vertical.6. Desapertar a tampa da válvula do
pneu em questão.
7. Aparafusar o tubo flexível na válvula do pneu.
8. O interruptor no compressor tem de estar na posição J.
9. Ligar a ficha do compressor na saída de alimentação ou do
isqueiro.
Para não descarregar a bateria,
recomendamos que se ligue o
motor.10. Colocar o interruptor de balancim do compressor na posição I. O
pneu é cheio com vedante.
11. O manómetro da pressão do compressor indica por breves
instantes até 6 bar enquanto a
garrafa de selante está a esvaziar
(cerca de 30 segundos). Em
seguida, a pressão começa a cair.
12. O vedante é todo bombeado para
dentro do pneu. Depois o pneu éinsuflado.
13. A pressão do pneu prescrita deve
ser atingida dentro de
10 minutos. Pressão dos pneus

274Conservação do veículo
3 313. Quando obtiver a pressão
correcta, desligar o compressor.
Se a pressão de pneu prescrita
não for atingida no espaço
de 10 minutos, retirar o kit de
reparação de pneus. Deslocar o
veículo de forma a que o pneu dê
uma volta completa. Voltar a ligar
o kit de reparação de pneus e
continuar o procedimento de
enchimento durante 10 minutos.
Se continuar a não atingir a
pressão do pneu prescrita, o pneu está muito danificado. Recorrer a
uma oficina.
Retirar do pneu a pressão em
excesso accionando o botão
acima do indicador de pressão.
Não utilizar o compressor durante mais de 10 minutos.
14. Retirar o kit de reparação de pneus. Empurrar o trinco no
suporte para retirar a garrafa de
vedante do suporte. Enroscar o
tubo de insuflação do pneu à peça de ligação livre na botija de
vedante. Isso evita que haja fuga
de vedante. Guardar o kit de
reparação de pneus na
bagageira.
15. Retirar qualquer excesso de vedante com um pano.
16. Retirar da garrafa de vedante a etiqueta que indica a velocidade
máxima permitida e colocá-la
dentro do campo de visão do
condutor.
17. Prosseguir viagem imediatamente para que o
vedante se distribua pelo pneu
uniformemente. Depois de
percorrer cerca de 10 km (mas
não mais de 10 minutos), parar everificar a pressão do pneu.
Apertar o tubo do ar do
compressor directamente na
válvula do pneu e no compressor.
Se a pressão do pneu for superior
a 1,3 bar, corrigir para o valor
correcto. Repetir o procedimento
até deixar de haver perda de
pressão.
Se a pressão do pneu baixar para menos de 1,3 bar, não se deve
conduzir o veículo. Recorrer a
uma oficina.
18. Guardar o kit de reparação de pneus na bagageira.

Conservação do veículo275

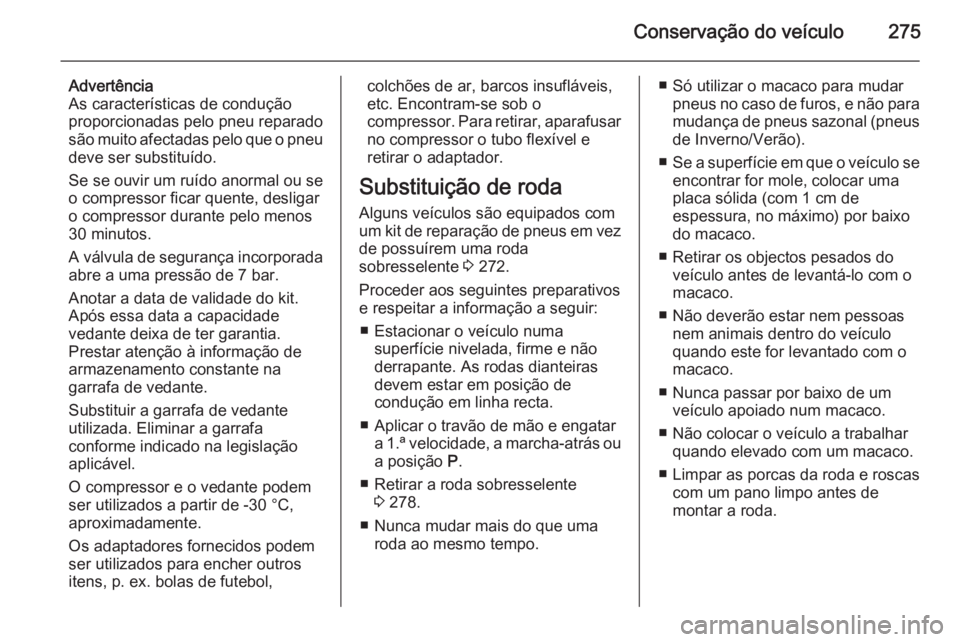

Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas pelo que o pneu deve ser substituído.
Se se ouvir um ruído anormal ou se
o compressor ficar quente, desligar
o compressor durante pelo menos 30 minutos.
A válvula de segurança incorporada abre a uma pressão de 7 bar.
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante na
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C,
aproximadamente.
Os adaptadores fornecidos podem
ser utilizados para encher outros
itens, p. ex. bolas de futebol,colchões de ar, barcos insufláveis,
etc. Encontram-se sob o
compressor. Para retirar, aparafusar
no compressor o tubo flexível e
retirar o adaptador.
Substituição de roda Alguns veículos são equipados com
um kit de reparação de pneus em vez
de possuírem uma roda
sobresselente 3 272.
Proceder aos seguintes preparativos
e respeitar a informação a seguir:
■ Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
■ Aplicar o travão de mão e engatar a 1.ª velocidade, a marcha-atrás oua posição P.
■ Retirar a roda sobresselente 3 278.
■ Nunca mudar mais do que uma roda ao mesmo tempo.■ Só utilizar o macaco para mudarpneus no caso de furos, e não para
mudança de pneus sazonal (pneus de Inverno/Verão).
■ Se a superfície em que o veículo se
encontrar for mole, colocar uma
placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
■ Retirar os objectos pesados do veículo antes de levantá-lo com o
macaco.
■ Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
■ Nunca passar por baixo de um veículo apoiado num macaco.
■ Não colocar o veículo a trabalhar quando elevado com um macaco.
■ Limpar as porcas da roda e roscas com um pano limpo antes de
montar a roda.

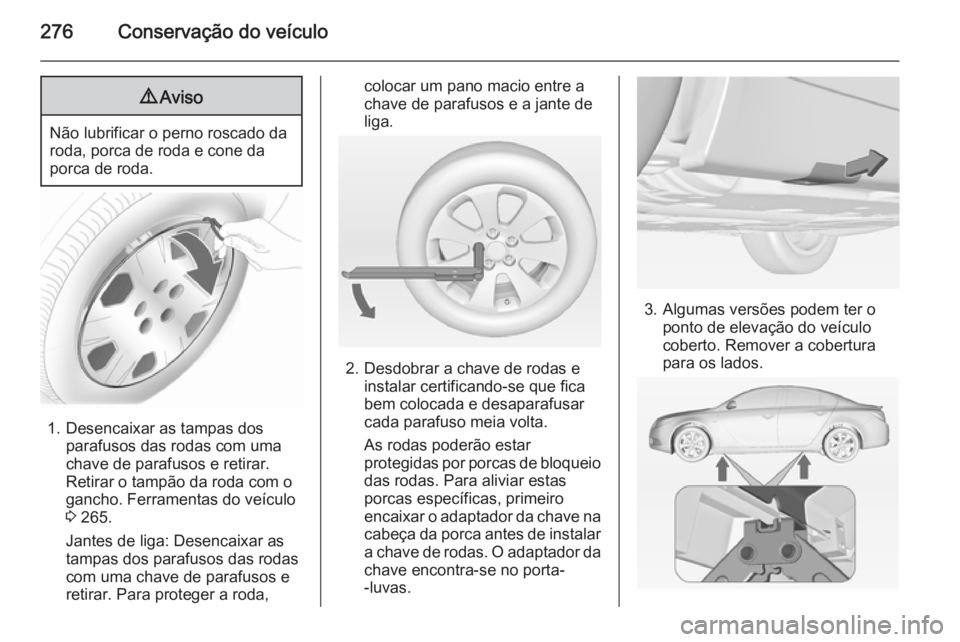

276Conservação do veículo9Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Desencaixar as tampas dos parafusos das rodas com uma
chave de parafusos e retirar.
Retirar o tampão da roda com o
gancho. Ferramentas do veículo
3 265.
Jantes de liga: Desencaixar as
tampas dos parafusos das rodas
com uma chave de parafusos e
retirar. Para proteger a roda,
colocar um pano macio entre a
chave de parafusos e a jante de
liga.
2. Desdobrar a chave de rodas e instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio
das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador da chave na cabeça da porca antes de instalar a chave de rodas. O adaptador da
chave encontra-se no porta-
-luvas.
3. Algumas versões podem ter o ponto de elevação do veículo
coberto. Remover a cobertura
para os lados.

Conservação do veículo277

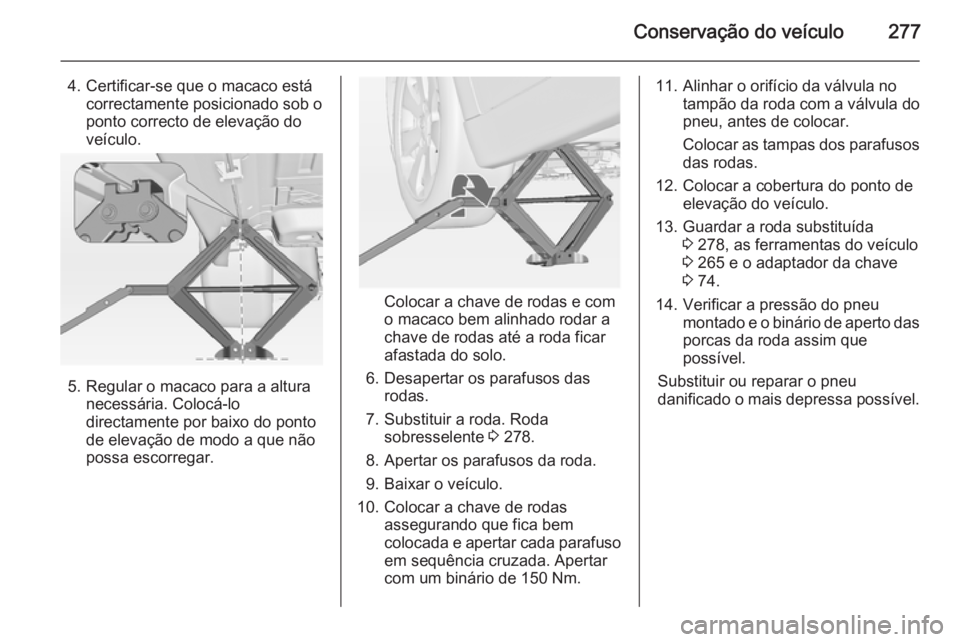

4. Certificar-se que o macaco estácorrectamente posicionado sob o
ponto correcto de elevação do
veículo.
5. Regular o macaco para a altura necessária. Colocá-lodirectamente por baixo do ponto
de elevação de modo a que não
possa escorregar.
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
6. Desapertar os parafusos das rodas.
7. Substituir a roda. Roda sobresselente 3 278.
8. Apertar os parafusos da roda.
9. Baixar o veículo.
10. Colocar a chave de rodas assegurando que fica bem
colocada e apertar cada parafuso em sequência cruzada. Apertar
com um binário de 150 Nm.
11. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos
das rodas.
12. Colocar a cobertura do ponto de elevação do veículo.
13. Guardar a roda substituída 3 278, as ferramentas do veículo
3 265 e o adaptador da chave
3 74.
14. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.

278Conservação do veículo

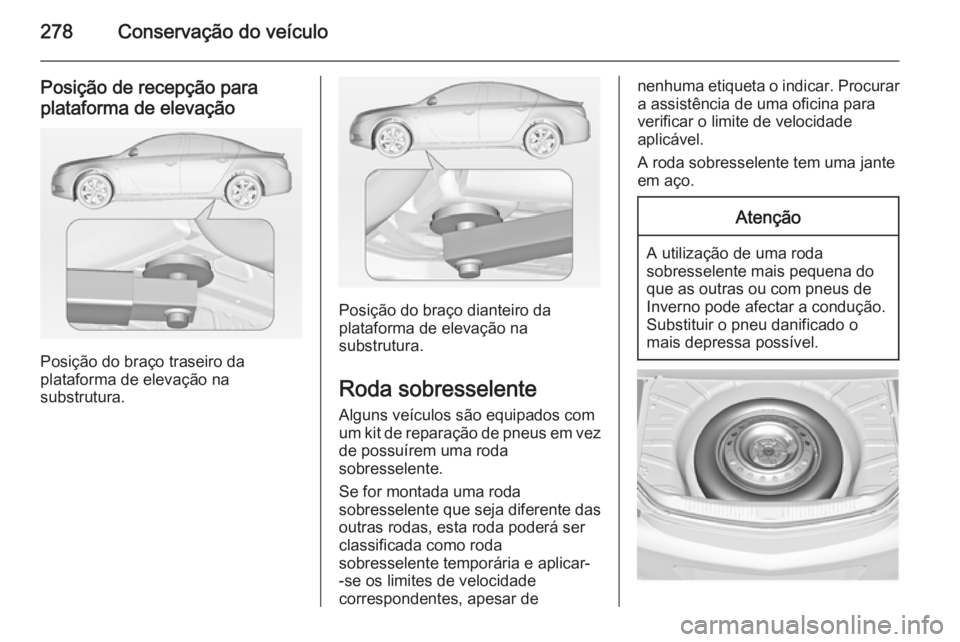

Posição de recepção para
plataforma de elevação
Posição do braço traseiro da
plataforma de elevação na
substrutura.
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente.
Se for montada uma roda
sobresselente que seja diferente das outras rodas, esta roda poderá ser
classificada como roda
sobresselente temporária e aplicar-
-se os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem uma jante
em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do
que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
