Conservação do veículo259

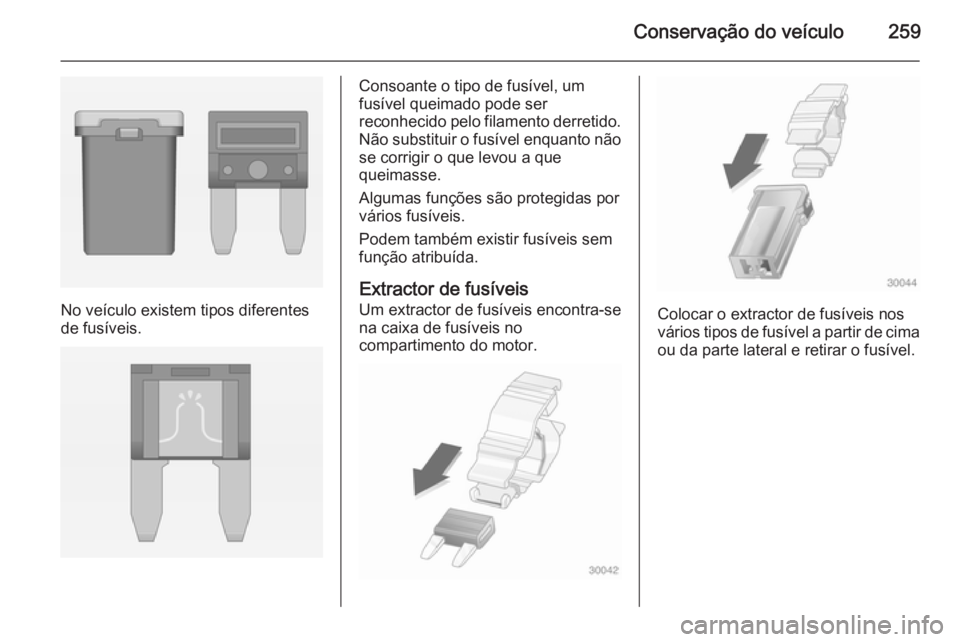

No veículo existem tipos diferentes
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que
queimasse.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Um extractor de fusíveis encontra-se
na caixa de fusíveis no
compartimento do motor.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.

260Conservação do veículoCaixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desencaixar a tampa, levantar e
retirar.
N.ºCircuito1Módulo de controlo da caixa de velocidades2Módulo de controlo do motor3–4–5Ignição, Módulo de controlo da
caixa de velocidades, Módulo de
controlo do motor6Limpa-pára-brisas7–8Injecção do combustível,
sistema de ignição9Injecção do combustível,
sistema de ignição10Módulo de controlo do motor11Sonda Lambda12Motor de arranque13Aquecimento do sensor do
acelerador

Conservação do veículo261
N.ºCircuito14Iluminação15Limpa-vidros traseiro16Bomba de vácuo, medidor de
caudal da massa de ar, sensor
de presença de água no
combustível, transformador de
CC17–18Iluminação dianteira adaptável19Iluminação dianteira adaptável20Bomba do combustível21Vidros traseiros eléctricos22ABS23Direcção de esforço variável24Vidros dianteiros eléctricos25Pontos de saída de energia26ABS27Travão de mão eléctricoN.ºCircuito28Vidro traseiro com desemba‐
ciador29Banco eléctrico esquerdo30Banco eléctrico direito31Sistema de ar condicionado32Módulo de controlo da carro‐
çaria33Bancos dianteiros aquecidos34Tecto de abrir35Sistema de informação e lazer36–37Máximos lado direito38Máximos lado esquerdo39–40–41Bomba de vácuo42Ventoinha do radiadorN.ºCircuito43Bateria do veículo, transfor‐
mador de CC (apenas em
veículos com sistema pára/
arranca)44Sistema de lava-faróis45Ventoinha do radiador46Terminal 87, relé principal47Sonda Lambda48Luzes de nevoeiro49Médios da direita50Médios da esquerda51Buzina52Ignição53Ignição, ventilação bancos dian‐
teiros54Ignição55Vidros eléctricos, recolha retro‐
visor56Lava pára-brisas

262Conservação do veículo
N.ºCircuito57–58–59Aquecimento do combustível
diesel, sistema de controlo de
emissões60Aquecimento retrovisor61Aquecimento retrovisor62–63Sensor do vidro traseiro64Iluminação dianteira adaptável65Bomba auxiliar (apenas em
veículos com sistema start/stop)66Sistema de lava-vidros traseiro67Módulo de controlo do sistema
do combustível68–69Sensor da bateria do veículoN.ºCircuito70Sensor de chuva71Sensor da bateria do veículo
Depois de substituir um fusível
defeituoso, fechar a caixa de fusíveis
e pressionar até engatar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painel
de instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento, comprimir as
patilhas de trancagem, dobrar o
compartimento para baixo e retirar.
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas e retirar a tampa.

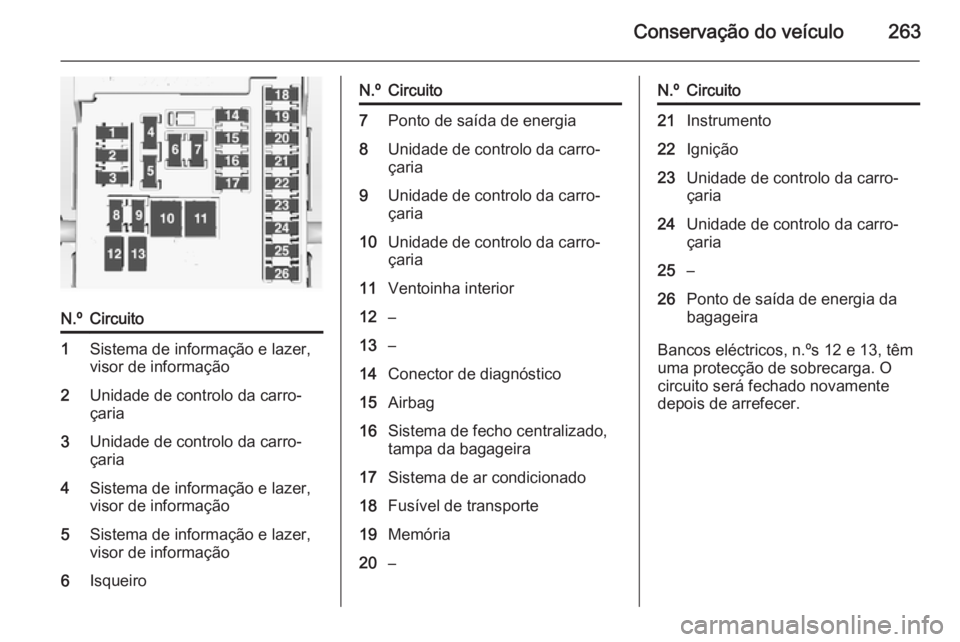

Conservação do veículo263
N.ºCircuito1Sistema de informação e lazer,
visor de informação2Unidade de controlo da carro‐
çaria3Unidade de controlo da carro‐
çaria4Sistema de informação e lazer,
visor de informação5Sistema de informação e lazer,
visor de informação6IsqueiroN.ºCircuito7Ponto de saída de energia8Unidade de controlo da carro‐
çaria9Unidade de controlo da carro‐
çaria10Unidade de controlo da carro‐
çaria11Ventoinha interior12–13–14Conector de diagnóstico15Airbag16Sistema de fecho centralizado,
tampa da bagageira17Sistema de ar condicionado18Fusível de transporte19Memória20–N.ºCircuito21Instrumento22Ignição23Unidade de controlo da carro‐ çaria24Unidade de controlo da carro‐
çaria25–26Ponto de saída de energia da
bagageira
Bancos eléctricos, n.ºs 12 e 13, têm
uma protecção de sobrecarga. O
circuito será fechado novamente
depois de arrefecer.

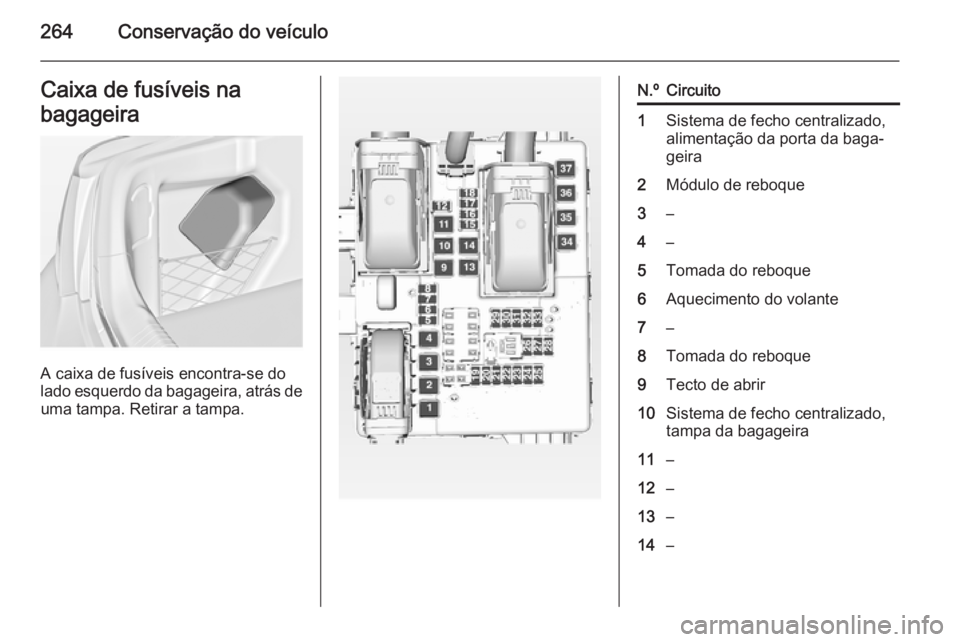

264Conservação do veículoCaixa de fusíveis na
bagageira
A caixa de fusíveis encontra-se do
lado esquerdo da bagageira, atrás de uma tampa. Retirar a tampa.
N.ºCircuito1Sistema de fecho centralizado,
alimentação da porta da baga‐
geira2Módulo de reboque3–4–5Tomada do reboque6Aquecimento do volante7–8Tomada do reboque9Tecto de abrir10Sistema de fecho centralizado,
tampa da bagageira11–12–13–14–

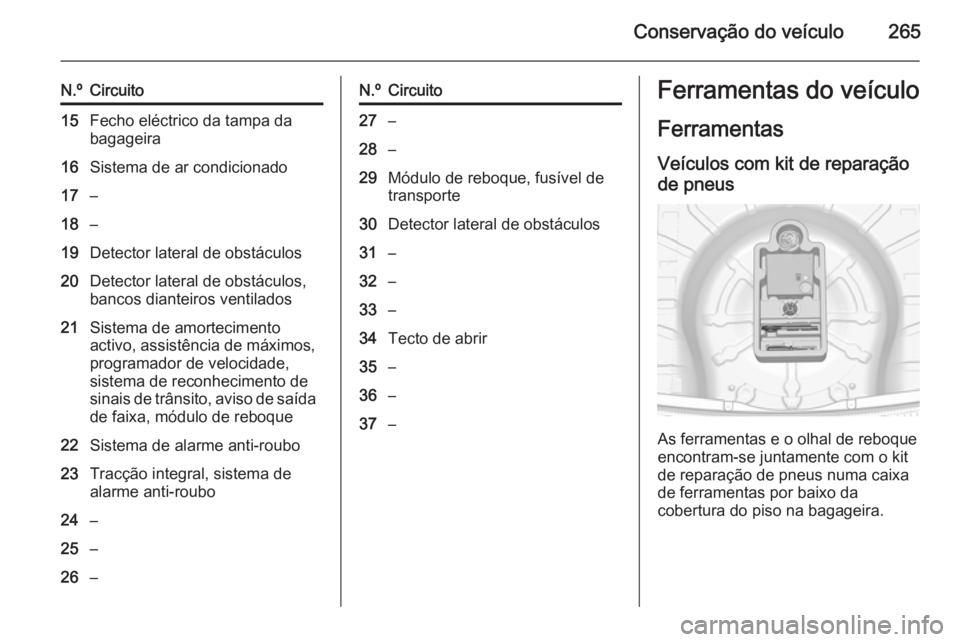

Conservação do veículo265
N.ºCircuito15Fecho eléctrico da tampa da
bagageira16Sistema de ar condicionado17–18–19Detector lateral de obstáculos20Detector lateral de obstáculos,
bancos dianteiros ventilados21Sistema de amortecimento
activo, assistência de máximos,
programador de velocidade,
sistema de reconhecimento de
sinais de trânsito, aviso de saída
de faixa, módulo de reboque22Sistema de alarme anti-roubo23Tracção integral, sistema de
alarme anti-roubo24–25–26–N.ºCircuito27–28–29Módulo de reboque, fusível de
transporte30Detector lateral de obstáculos31–32–33–34Tecto de abrir35–36–37–Ferramentas do veículo
Ferramentas
Veículos com kit de reparação
de pneus
As ferramentas e o olhal de reboque
encontram-se juntamente com o kit
de reparação de pneus numa caixa
de ferramentas por baixo da
cobertura do piso na bagageira.

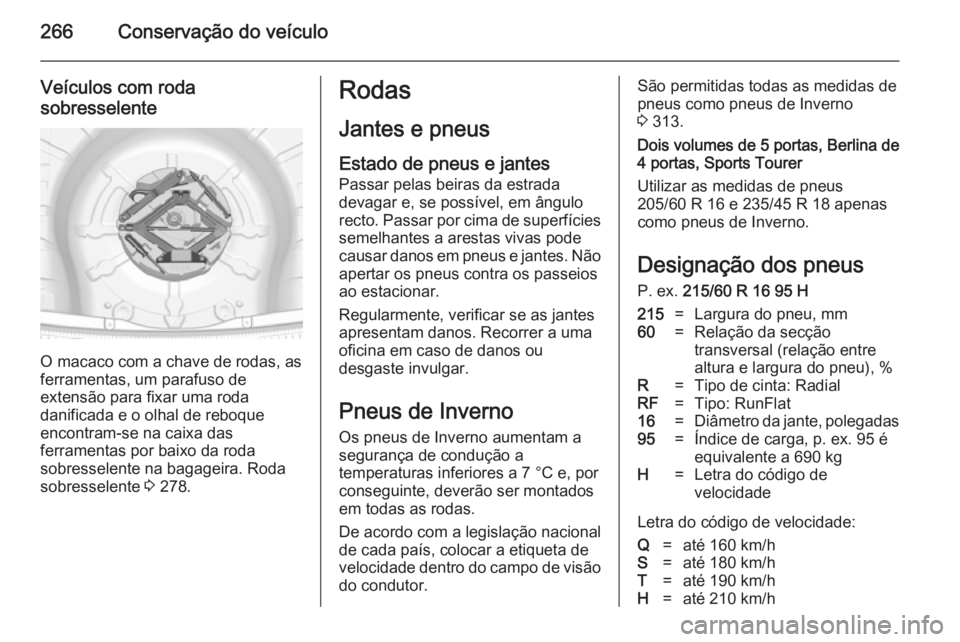

266Conservação do veículo
Veículos com roda
sobresselente
O macaco com a chave de rodas, as
ferramentas, um parafuso de
extensão para fixar uma roda
danificada e o olhal de reboque
encontram-se na caixa das
ferramentas por baixo da roda
sobresselente na bagageira. Roda sobresselente 3 278.
Rodas
Jantes e pneus Estado de pneus e jantes
Passar pelas beiras da estrada
devagar e, se possível, em ângulo recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não
apertar os pneus contra os passeios
ao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer a uma
oficina em caso de danos ou
desgaste invulgar.
Pneus de Inverno Os pneus de Inverno aumentam a
segurança de condução a
temperaturas inferiores a 7 °C e, por conseguinte, deverão ser montados
em todas as rodas.
De acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão
do condutor.São permitidas todas as medidas de
pneus como pneus de Inverno
3 313.
Dois volumes de 5 portas, Berlina de
4 portas, Sports Tourer
Utilizar as medidas de pneus
205/60 R 16 e 235/45 R 18 apenas como pneus de Inverno.
Designação dos pneus
P. ex. 215/60 R 16 95 H215=Largura do pneu, mm60=Relação da secção
transversal (relação entre
altura e largura do pneu), %R=Tipo de cinta: RadialRF=Tipo: RunFlat16=Diâmetro da jante, polegadas95=Índice de carga, p. ex. 95 é
equivalente a 690 kgH=Letra do código de
velocidade
Letra do código de velocidade:
Q=até 160 km/hS=até 180 km/hT=até 190 km/hH=até 210 km/h

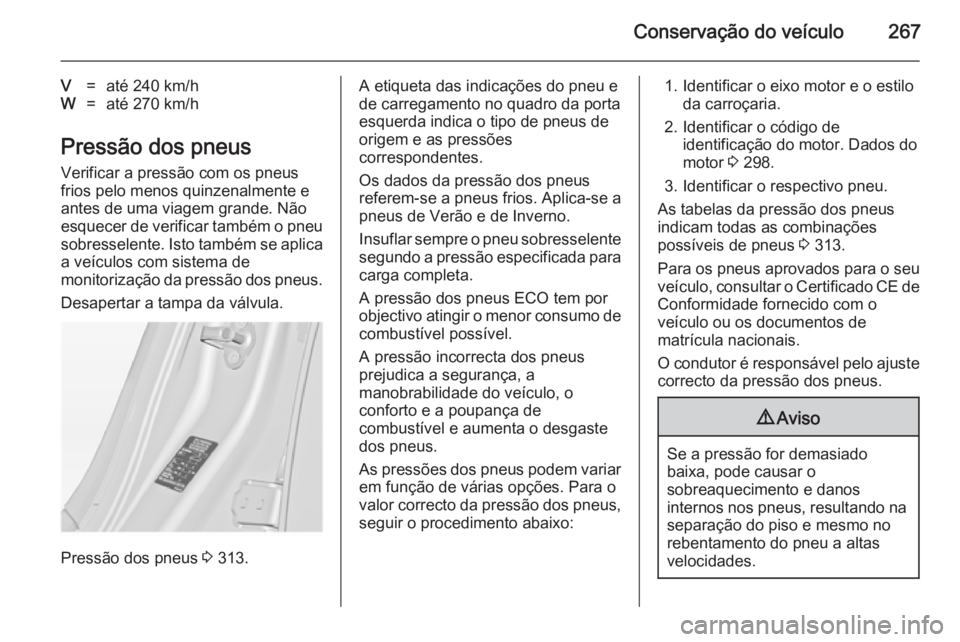

Conservação do veículo267
V=até 240 km/hW=até 270 km/h
Pressão dos pneus
Verificar a pressão com os pneus
frios pelo menos quinzenalmente e antes de uma viagem grande. Não
esquecer de verificar também o pneu sobresselente. Isto também se aplica
a veículos com sistema de
monitorização da pressão dos pneus.
Desapertar a tampa da válvula.
Pressão dos pneus 3 313.
A etiqueta das indicações do pneu e
de carregamento no quadro da porta
esquerda indica o tipo de pneus de origem e as pressões
correspondentes.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
Insuflar sempre o pneu sobresselente
segundo a pressão especificada para carga completa.
A pressão dos pneus ECO tem por
objectivo atingir o menor consumo de
combustível possível.
A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste
dos pneus.
As pressões dos pneus podem variar em função de várias opções. Para o
valor correcto da pressão dos pneus,
seguir o procedimento abaixo:1. Identificar o eixo motor e o estilo da carroçaria.
2. Identificar o código de identificação do motor. Dados do
motor 3 298.
3. Identificar o respectivo pneu.
As tabelas da pressão dos pneus indicam todas as combinações
possíveis de pneus 3 313.
Para os pneus aprovados para o seu veículo, consultar o Certificado CE de Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.

268Conservação do veículo
No caso de a pressão dos pneus ter
de ser reduzida ou aumentada num
veículo com sistema de
monitorização da pressão dos pneus,
desligar a ignição. Depois de ajustar
a pressão dos pneus, ligar a ignição
e seleccionar a definição adequada
na página Carga dos pneus no
Centro de Informação do Condutor,
3 118.
Sistema de controlo da
pressão dos pneus
O sistema de monitorização da
pressão dos pneus verifica a pressão
dos quatro pneus uma vez por minuto
quando a velocidade do veículo
ultrapassa determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa se os pneus
estão com pouca pressão e não
substitui a manutenção regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem possuir a pressão prescrita.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
Seleccionar a página controlo da
pressão dos pneus no menu
Informação no Centro de Informação
do Condutor 3 118.O estado do sistema e avisos de
pressão são indicadas por uma
mensagem com o pneu em questão
a piscar no Centro de Informação do Condutor.
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 115.
Se a luz de aviso w acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 313.
Após o enchimento a condução
poderá ser necessária para a
actualização dos valores da pressão
dos pneus no Centro de Informação
do Condutor. Durante este tempo, w
poderá acender-se.
Se acender w a temperaturas mais
baixas e se se apagar depois de
algum tempo de condução, isto pode
