Conservação do veículo249
2.Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do reflector.
3. Desengatar o suporte da lâmpada
da ligação da ficha dobrando
ligeiramente a presilha de
retenção.
4. Substituir a lâmpada e ligá-la com
a ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de
condução diurna (2)
1. Rodar a tampa no sentido anti- -horário e retirar do reflector.
2. Pressionar as linguetas deencaixe uma contra a outra para
juntá-las e retirar o casquilho do
compartimento.

250Conservação do veículo
3. Remover a lâmpada docasquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
compartimento e engatar.
6. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de
condução diurna com LED
Noutra versão, as luzes laterais e as
luzes de condução diurna são LED. Em caso de defeito, mandar substituir
os LED numa oficina.Indicador de mudança de
direcção dianteiro (3)

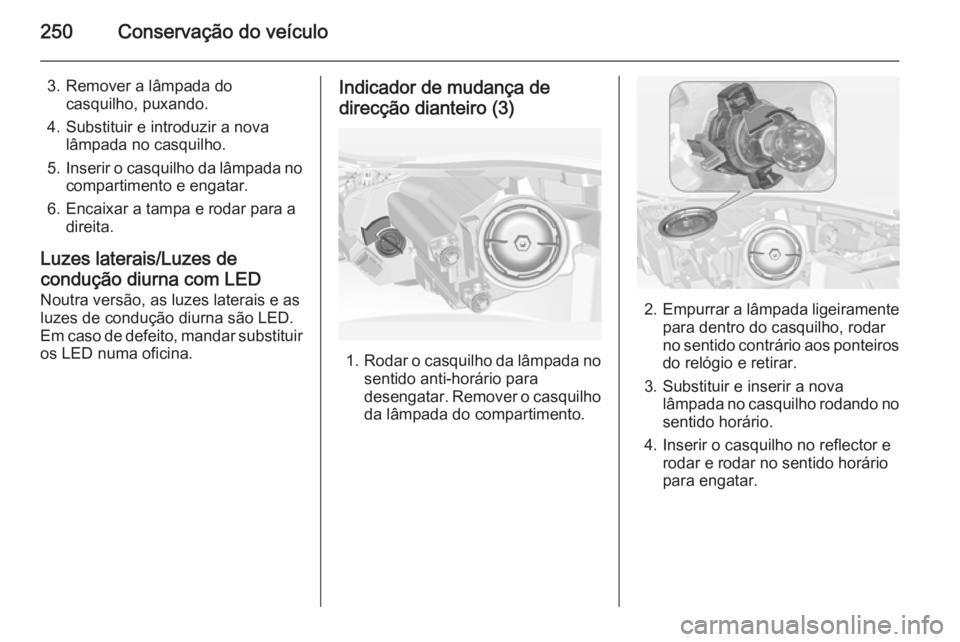

1. Rodar o casquilho da lâmpada no
sentido anti-horário para
desengatar. Remover o casquilho
da lâmpada do compartimento.
2. Empurrar a lâmpada ligeiramente
para dentro do casquilho, rodar
no sentido contrário aos ponteiros
do relógio e retirar.
3. Substituir e inserir a nova lâmpada no casquilho rodando nosentido horário.
4. Inserir o casquilho no reflector e rodar e rodar no sentido horário
para engatar.

Conservação do veículo251Faróis de xénon9Perigo
A iluminação dianteira adaptativa
utiliza faróis de xénon.
Os faróis de xénon funcionam com uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As lâmpadas do indicador de
mudança de direcção dianteiro e
das luzes de curva podem ser
substituídas.
As luzes laterais/luzes de condução
diurna foram concebidas como
díodos emissores de luz (LED) e não
podem ser substituídas.
Iluminação de cantos

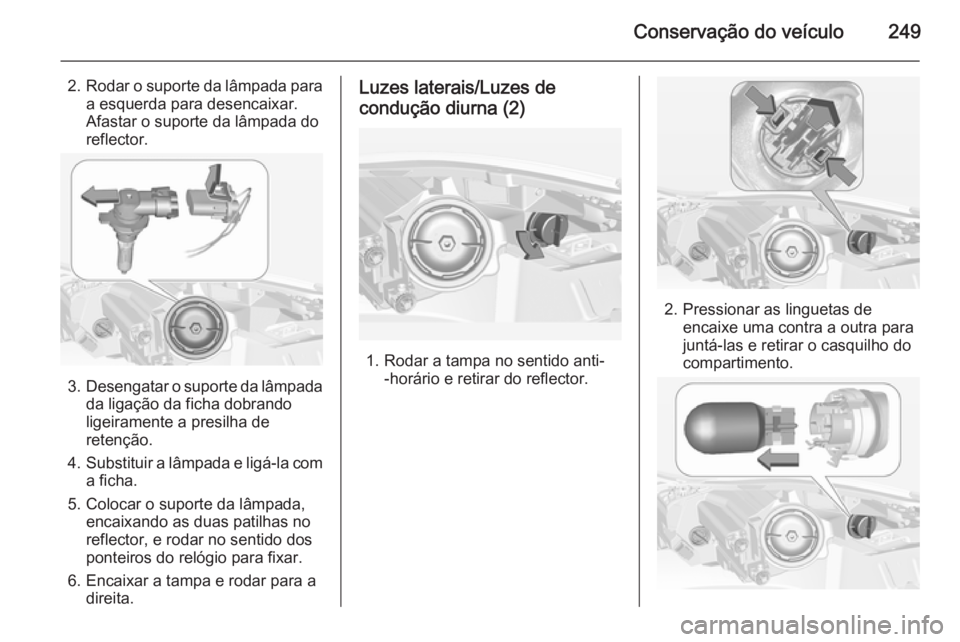

1. Rodar a tampa para a esquerda e
retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do reflector.
3. Desencaixar a lâmpada do conector da ficha desengatando epuxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.

252Conservação do veículo

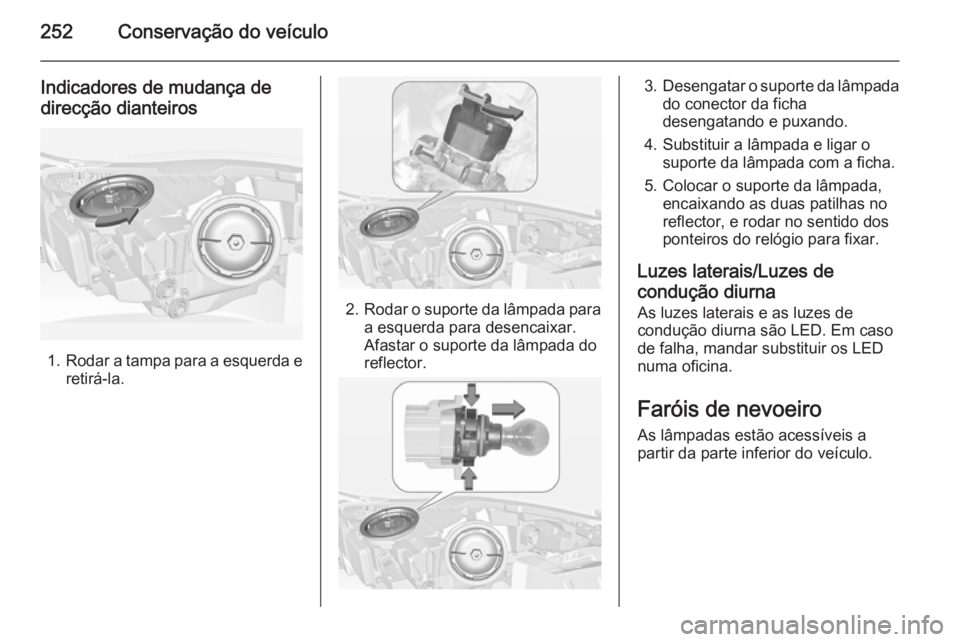

Indicadores de mudança dedirecção dianteiros
1. Rodar a tampa para a esquerda e
retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desencaixar.
Afastar o suporte da lâmpada do
reflector.
3. Desengatar o suporte da lâmpada
do conector da ficha
desengatando e puxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
Luzes laterais/Luzes de
condução diurna As luzes laterais e as luzes de
condução diurna são LED. Em caso
de falha, mandar substituir os LED
numa oficina.
Faróis de nevoeiro As lâmpadas estão acessíveis a
partir da parte inferior do veículo.

Conservação do veículo253

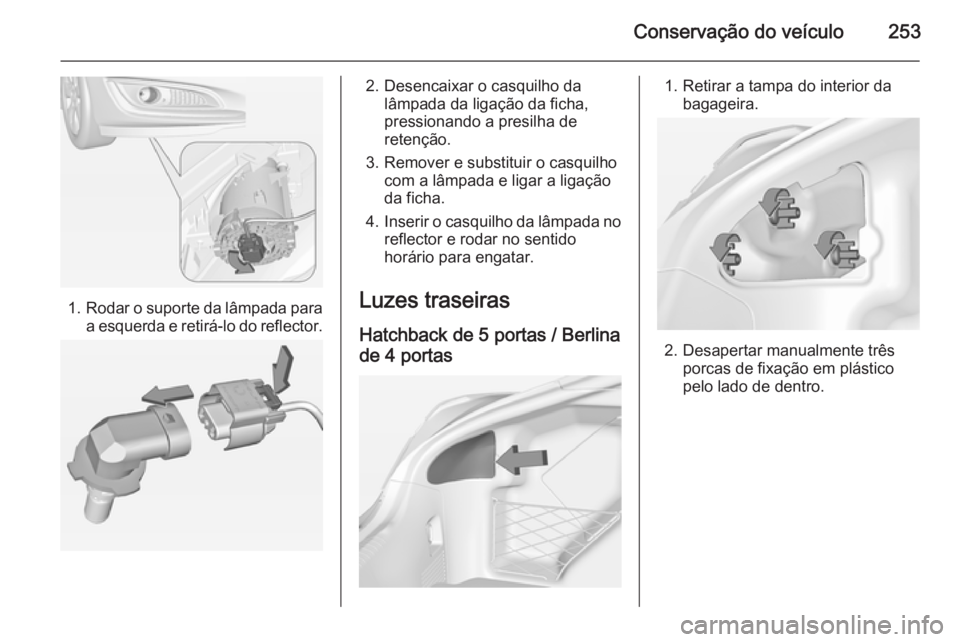

1.Rodar o suporte da lâmpada para
a esquerda e retirá-lo do reflector.
2. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
reflector e rodar no sentido
horário para engatar.
Luzes traseiras
Hatchback de 5 portas / Berlina
de 4 portas1. Retirar a tampa do interior da bagageira.
2. Desapertar manualmente trêsporcas de fixação em plástico
pelo lado de dentro.

254Conservação do veículo

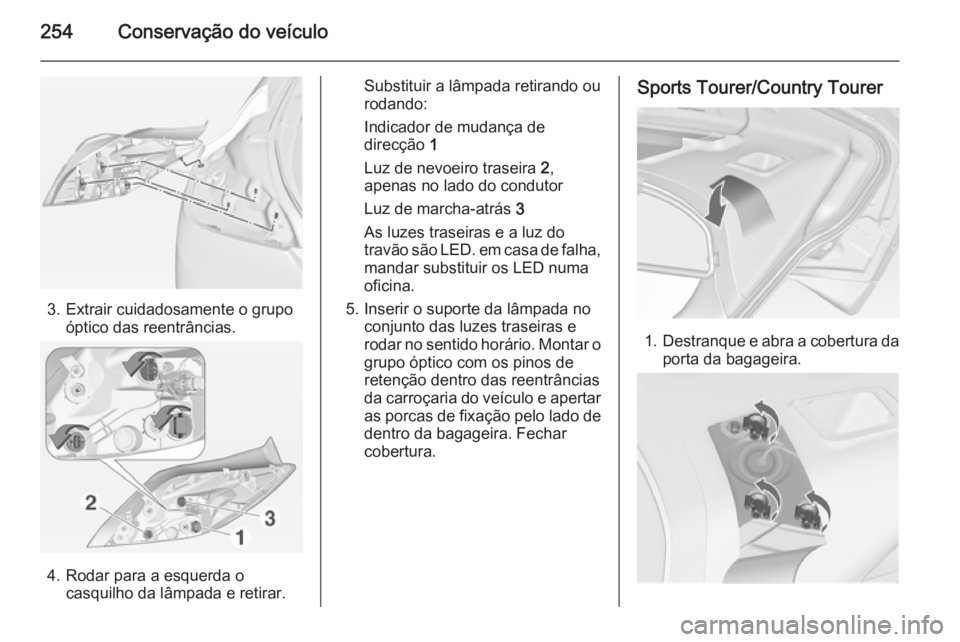

3. Extrair cuidadosamente o grupoóptico das reentrâncias.
4. Rodar para a esquerda ocasquilho da lâmpada e retirar.
Substituir a lâmpada retirando ou
rodando:
Indicador de mudança de
direcção 1
Luz de nevoeiro traseira 2,
apenas no lado do condutor
Luz de marcha-atrás 3
As luzes traseiras e a luz do
travão são LED. em casa de falha,
mandar substituir os LED numa
oficina.
5. Inserir o suporte da lâmpada no conjunto das luzes traseiras e
rodar no sentido horário. Montar o grupo óptico com os pinos de
retenção dentro das reentrâncias
da carroçaria do veículo e apertar as porcas de fixação pelo lado de
dentro da bagageira. Fechar
cobertura.Sports Tourer/Country Tourer
1. Destranque e abra a cobertura da
porta da bagageira.

Conservação do veículo255

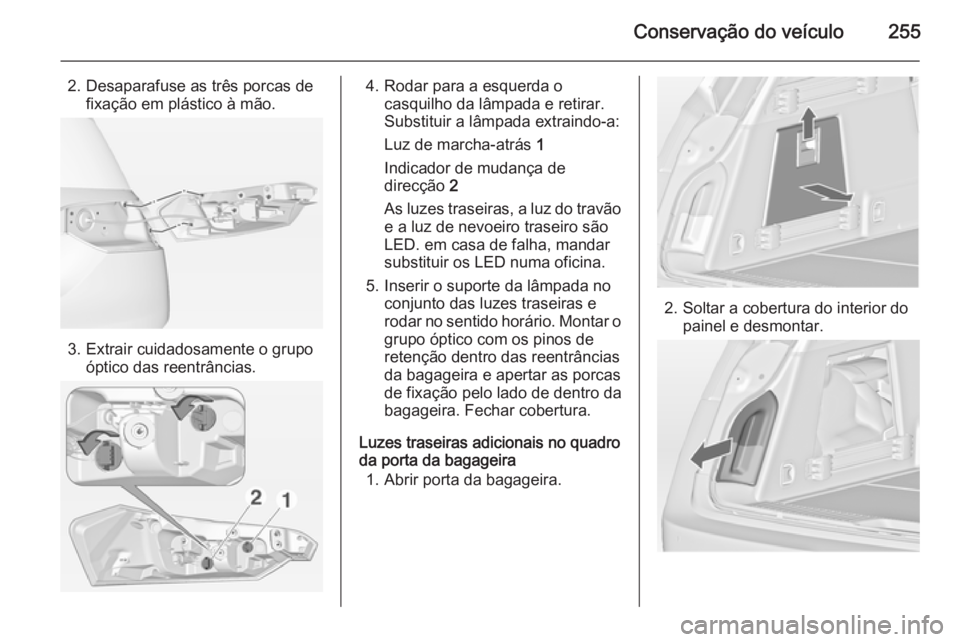

2. Desaparafuse as três porcas defixação em plástico à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.
4. Rodar para a esquerda ocasquilho da lâmpada e retirar.
Substituir a lâmpada extraindo-a:
Luz de marcha-atrás 1
Indicador de mudança de
direcção 2
As luzes traseiras, a luz do travão e a luz de nevoeiro traseiro são
LED. em casa de falha, mandar
substituir os LED numa oficina.
5. Inserir o suporte da lâmpada no conjunto das luzes traseiras e
rodar no sentido horário. Montar o
grupo óptico com os pinos de
retenção dentro das reentrâncias
da bagageira e apertar as porcas
de fixação pelo lado de dentro da
bagageira. Fechar cobertura.
Luzes traseiras adicionais no quadro
da porta da bagageira
1. Abrir porta da bagageira.
2. Soltar a cobertura do interior do painel e desmontar.

256Conservação do veículo
3. Pressionar para fora ocompartimento da lâmpada no
interior do painel lateral.
4. Rodar a porca de plástico para a esquerda e desmontar o
casquilho da lâmpada.
5. Empurrar a lâmpada ligeiramente
para dentro do casquilho, rodar
no sentido contrário aos ponteiros do relógio e retirar. Montar a
porca de plástico no casquilho da
lâmpada rodando para a direita.
Luz traseira ( 1)
Indicador de mudança de
direcção ( 2)
6. Montar o casquilho da lâmpada no quadro da porta da bagageira.
Fechar a cobertura no painel
lateral.
Indicadores de mudança
de direcção laterais Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.

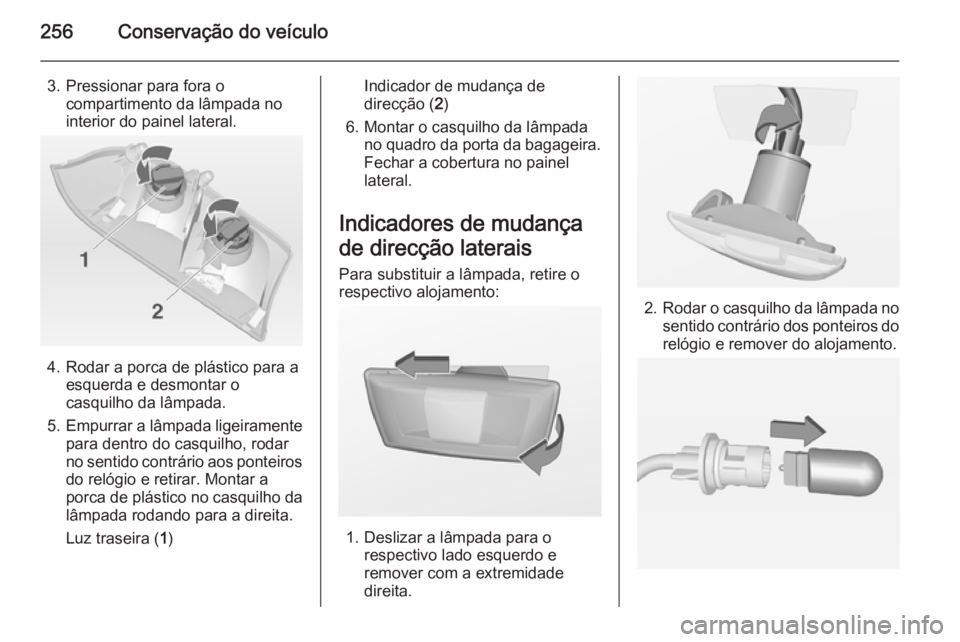

2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.

Conservação do veículo257
3. Retirar a lâmpada do casquilho esubstituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.

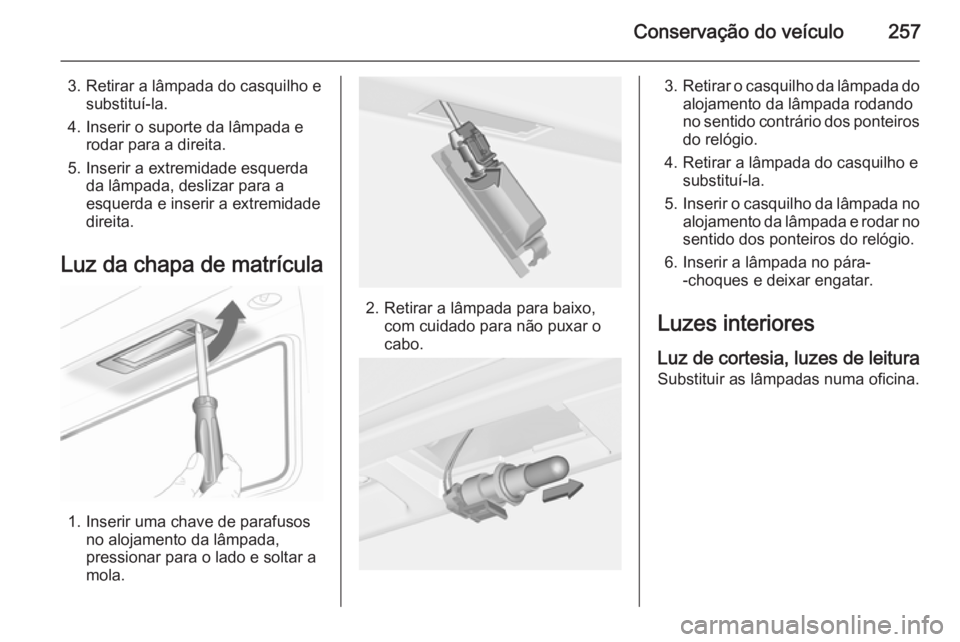

Luz da chapa de matrícula
1. Inserir uma chave de parafusos no alojamento da lâmpada,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.
3. Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.
4. Retirar a lâmpada do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Luzes interiores Luz de cortesia, luzes de leitura
Substituir as lâmpadas numa oficina.

258Conservação do veículo

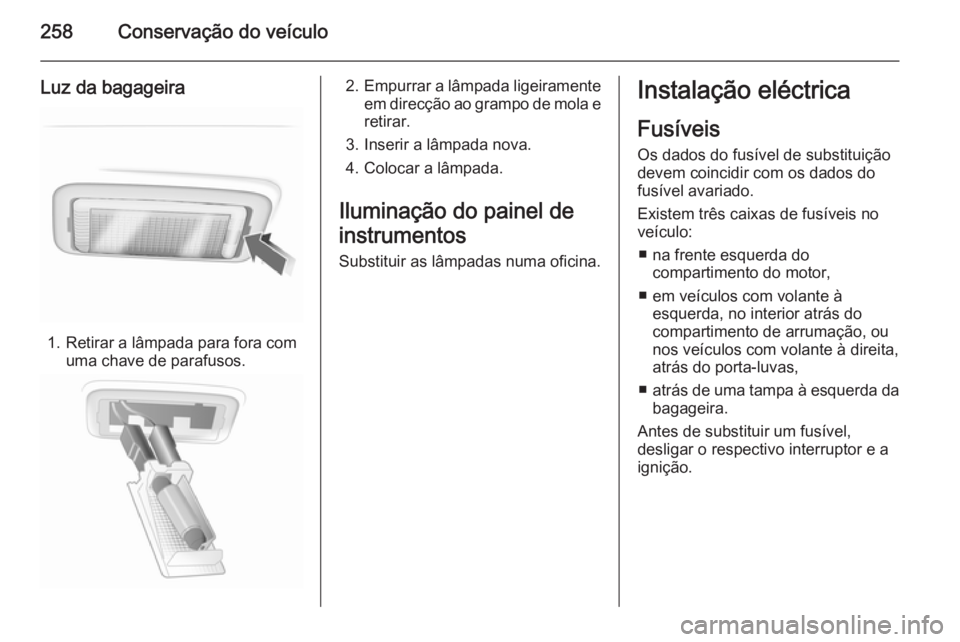

Luz da bagageira
1. Retirar a lâmpada para fora comuma chave de parafusos.
2.Empurrar a lâmpada ligeiramente
em direcção ao grampo de mola e retirar.
3. Inserir a lâmpada nova.
4. Colocar a lâmpada.
Iluminação do painel de
instrumentos
Substituir as lâmpadas numa oficina.Instalação eléctrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
■ na frente esquerda do compartimento do motor,
■ em veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou
nos veículos com volante à direita,
atrás do porta-luvas,
■ atrás de uma tampa à esquerda da
bagageira.
Antes de substituir um fusível,
desligar o respectivo interruptor e a
ignição.
