OPEL INSIGNIA 2014.5 Priručnik za vlasnika (in Croatian)

Spremište79
■ servisne kutije,
■ kompleta traka.
Dijelovi se postavljaju u dvije vodilice na obje bočne stranice korištenjemadaptera i kuka.
Ugradnja adaptera na vodilice
Preklopite ručku, umetnite adapter u
gornji i donji žlijeb vodilice i pomaknite ga u željeni položaj. Zakrenite ručkugore za zaključavanje adaptera. Za
uklanjanje zakrenite ručicu ploče
prema dolje i izvadite iz vodilice.
Mreža za varijabilnu podjelu
Umetnite adaptere u traženi položaj
na vodilicama. Priljubite dvije
polovice šipki mreže.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima.
Za uklanjanje, zajedno pritisnite šipke mreže i izvucite ih iz adaptera.
Mrežni džep
Umetnite adaptere u traženi položaj
na vodilicama. Mrežni džep se može objesiti na adaptere.

80Spremište

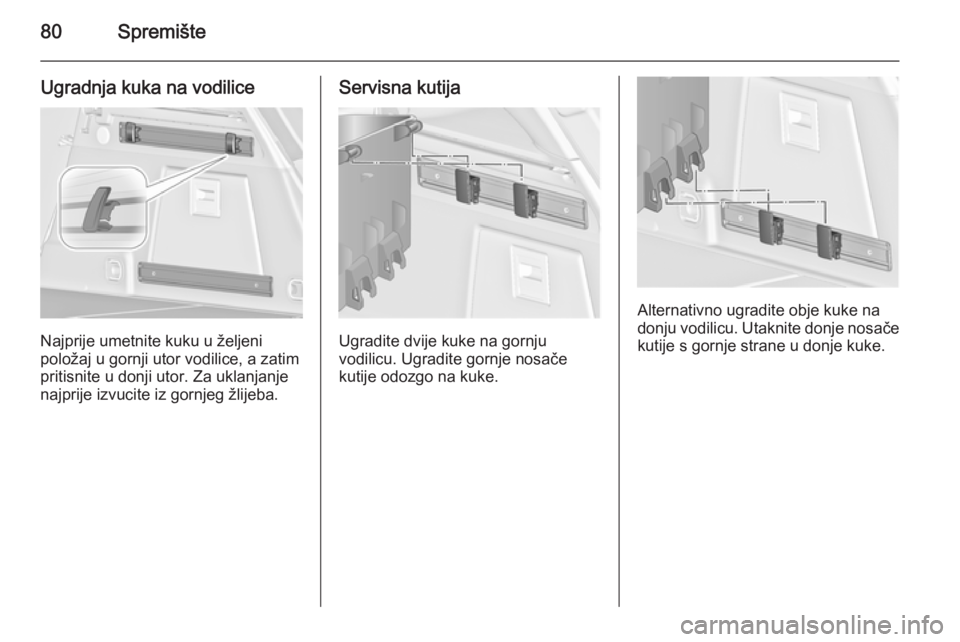

Ugradnja kuka na vodilice
Najprije umetnite kuku u željeni
položaj u gornji utor vodilice, a zatim
pritisnite u donji utor. Za uklanjanje
najprije izvucite iz gornjeg žlijeba.
Servisna kutija
Ugradite dvije kuke na gornju
vodilicu. Ugradite gornje nosače
kutije odozgo na kuke.
Alternativno ugradite obje kuke na
donju vodilicu. Utaknite donje nosače kutije s gornje strane u donje kuke.

Spremište81

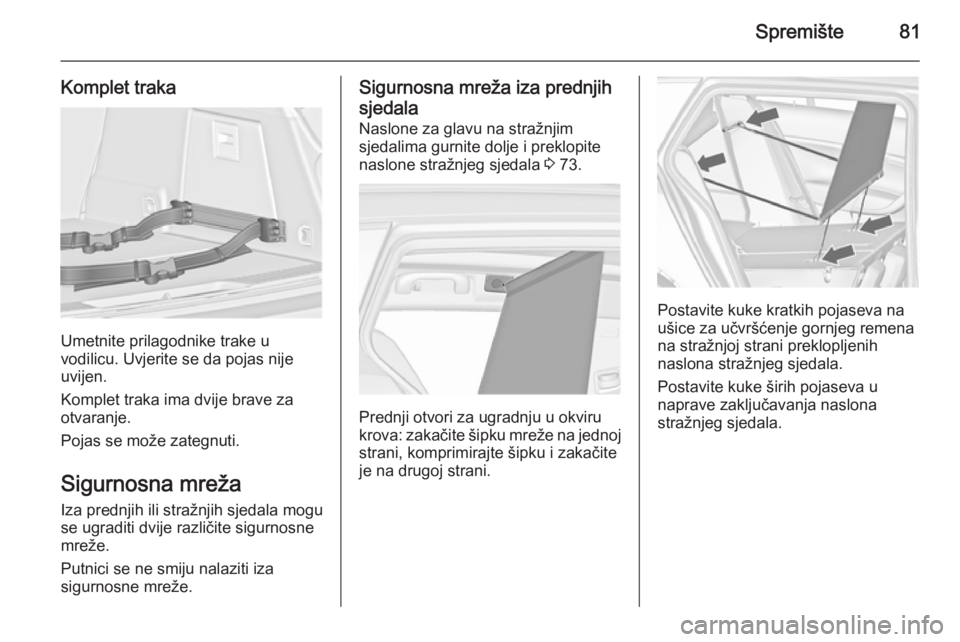

Komplet traka
Umetnite prilagodnike trake u
vodilicu. Uvjerite se da pojas nije
uvijen.
Komplet traka ima dvije brave za
otvaranje.
Pojas se može zategnuti.
Sigurnosna mreža Iza prednjih ili stražnjih sjedala mogu
se ugraditi dvije različite sigurnosne
mreže.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Sigurnosna mreža iza prednjih
sjedala
Naslone za glavu na stražnjim
sjedalima gurnite dolje i preklopite
naslone stražnjeg sjedala 3 73.
Prednji otvori za ugradnju u okviru
krova: zakačite šipku mreže na jednoj strani, komprimirajte šipku i zakačite
je na drugoj strani.
Postavite kuke kratkih pojaseva na
ušice za učvršćenje gornjeg remena
na stražnjoj strani preklopljenih
naslona stražnjeg sjedala.
Postavite kuke širih pojaseva u
naprave zaključavanja naslona
stražnjeg sjedala.

82Spremište

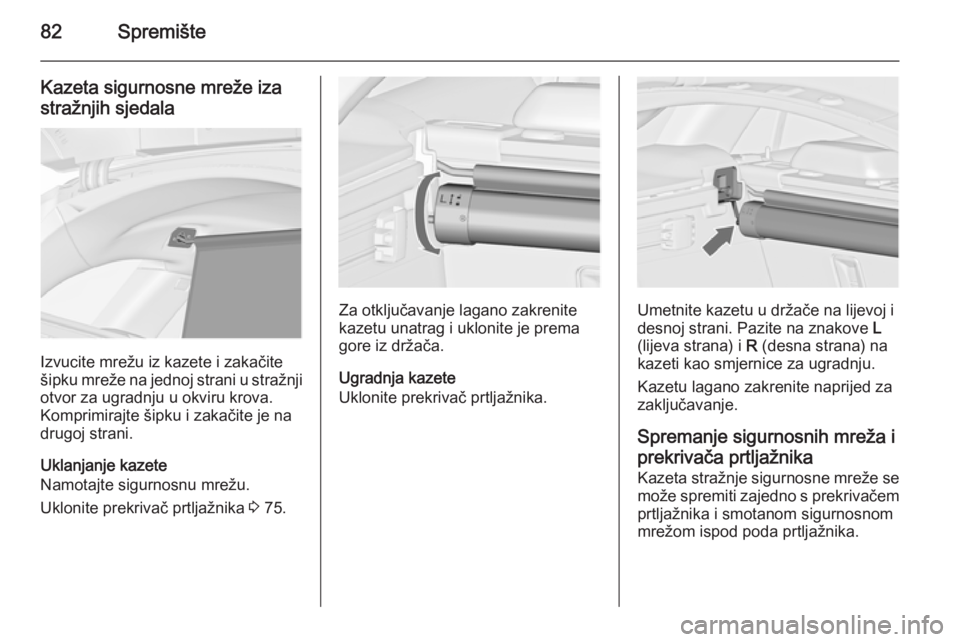

Kazeta sigurnosne mreže iza
stražnjih sjedala
Izvucite mrežu iz kazete i zakačite
šipku mreže na jednoj strani u stražnji
otvor za ugradnju u okviru krova.
Komprimirajte šipku i zakačite je na
drugoj strani.
Uklanjanje kazete
Namotajte sigurnosnu mrežu.
Uklonite prekrivač prtljažnika 3 75.
Za otključavanje lagano zakrenite
kazetu unatrag i uklonite je prema
gore iz držača.
Ugradnja kazete
Uklonite prekrivač prtljažnika.Umetnite kazetu u držače na lijevoj i
desnoj strani. Pazite na znakove L
(lijeva strana) i R (desna strana) na
kazeti kao smjernice za ugradnju.
Kazetu lagano zakrenite naprijed za
zaključavanje.
Spremanje sigurnosnih mreža i
prekrivača prtljažnika Kazeta stražnje sigurnosne mreže se može spremiti zajedno s prekrivačemprtljažnika i smotanom sigurnosnom
mrežom ispod poda prtljažnika.

Spremište83

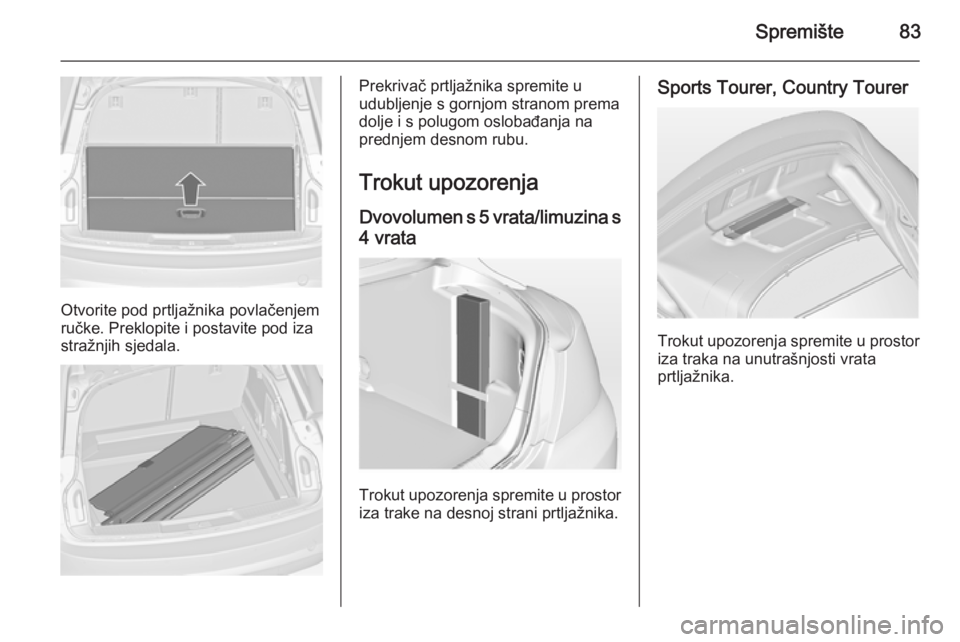

Otvorite pod prtljažnika povlačenjem
ručke. Preklopite i postavite pod iza
stražnjih sjedala.
Prekrivač prtljažnika spremite u
udubljenje s gornjom stranom prema
dolje i s polugom oslobađanja na
prednjem desnom rubu.
Trokut upozorenjaDvovolumen s 5 vrata/limuzina s
4 vrata
Trokut upozorenja spremite u prostor iza trake na desnoj strani prtljažnika.
Sports Tourer, Country Tourer
Trokut upozorenja spremite u prostor
iza traka na unutrašnjosti vrata
prtljažnika.

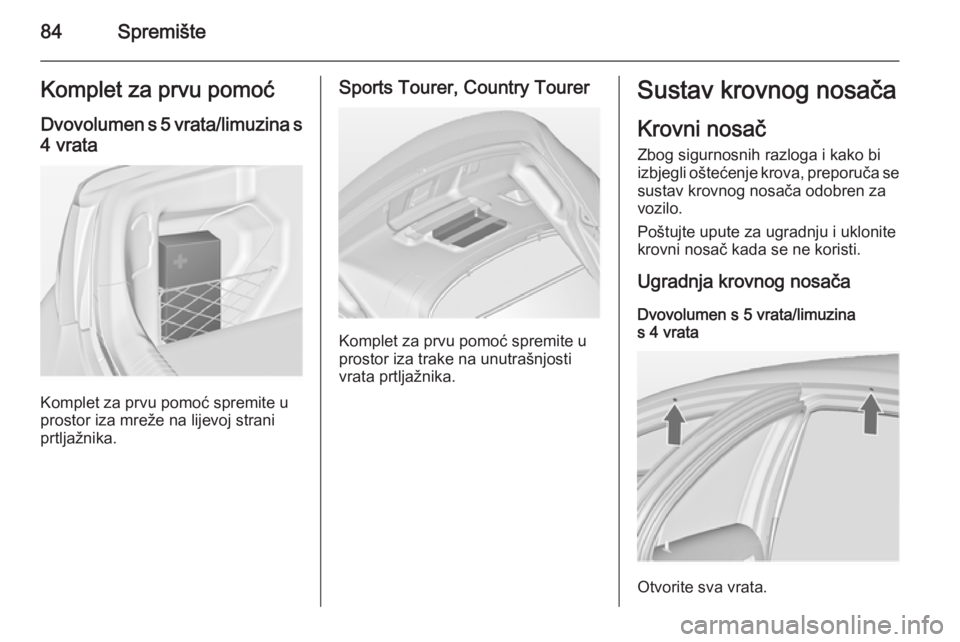

84SpremišteKomplet za prvu pomoć
Dvovolumen s 5 vrata/limuzina s
4 vrata
Komplet za prvu pomoć spremite u
prostor iza mreže na lijevoj strani prtljažnika.
Sports Tourer, Country Tourer
Komplet za prvu pomoć spremite u
prostor iza trake na unutrašnjosti
vrata prtljažnika.
Sustav krovnog nosača
Krovni nosač
Zbog sigurnosnih razloga i kako bi izbjegli oštećenje krova, preporuča se
sustav krovnog nosača odobren za vozilo.
Poštujte upute za ugradnju i uklonite
krovni nosač kada se ne koristi.
Ugradnja krovnog nosača
Dvovolumen s 5 vrata/limuzina
s 4 vrata
Otvorite sva vrata.

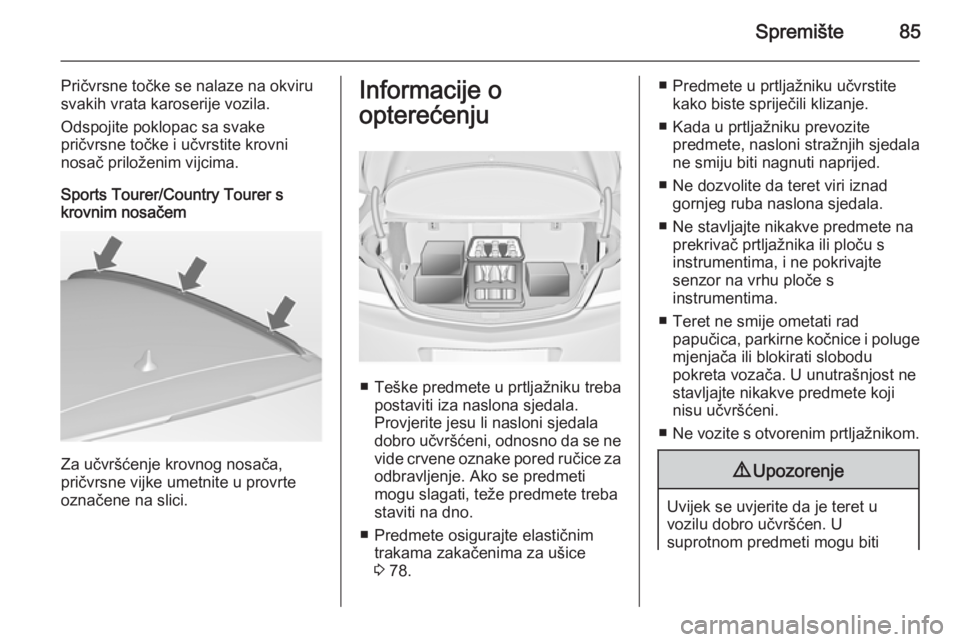

Spremište85
Pričvrsne točke se nalaze na okviru
svakih vrata karoserije vozila.
Odspojite poklopac sa svake
pričvrsne točke i učvrstite krovni
nosač priloženim vijcima.
Sports Tourer/Country Tourer s
krovnim nosačem
Za učvršćenje krovnog nosača,
pričvrsne vijke umetnite u provrte
označene na slici.
Informacije o
opterećenju
■ Teške predmete u prtljažniku treba postaviti iza naslona sjedala.
Provjerite jesu li nasloni sjedala
dobro učvršćeni, odnosno da se ne
vide crvene oznake pored ručice za odbravljenje. Ako se predmeti
mogu slagati, teže predmete treba
staviti na dno.
■ Predmete osigurajte elastičnim trakama zakačenima za ušice
3 78.
■ Predmete u prtljažniku učvrstite
kako biste spriječili klizanje.
■ Kada u prtljažniku prevozite predmete, nasloni stražnjih sjedala
ne smiju biti nagnuti naprijed.
■ Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.
■ Ne stavljajte nikakve predmete na prekrivač prtljažnika ili ploču s
instrumentima, i ne pokrivajte
senzor na vrhu ploče s
instrumentima.
■ Teret ne smije ometati rad papučica, parkirne kočnice i poluge
mjenjača ili blokirati slobodu
pokreta vozača. U unutrašnjost ne
stavljajte nikakve predmete koji
nisu učvršćeni.
■ Ne vozite s otvorenim prtljažnikom.9 Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti

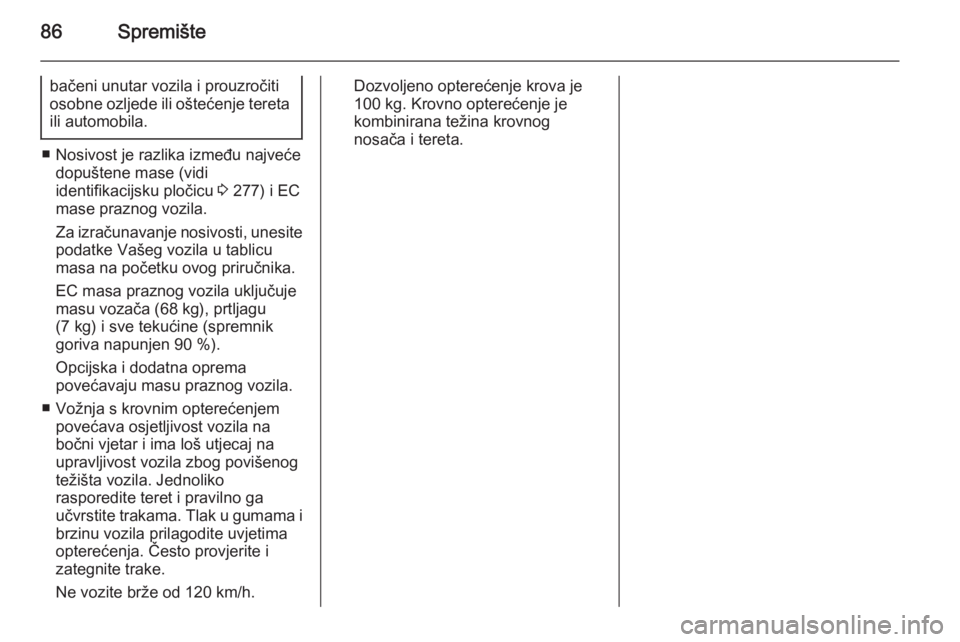

86Spremište
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
■ Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 277) i EC
mase praznog vozila.
Za izračunavanje nosivosti, unesite podatke Vašeg vozila u tablicu
masa na početku ovog priručnika.
EC masa praznog vozila uključuje
masu vozača (68 kg), prtljagu (7 kg) i sve tekućine (spremnik
goriva napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog vozila.
■ Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na upravljivost vozila zbog povišenog
težišta vozila. Jednoliko
rasporedite teret i pravilno ga
učvrstite trakama. Tlak u gumama i
brzinu vozila prilagodite uvjetima
opterećenja. Često provjerite i
zategnite trake.
Ne vozite brže od 120 km/h.
Dozvoljeno opterećenje krova je
100 kg. Krovno opterećenje je
kombinirana težina krovnog
nosača i tereta.

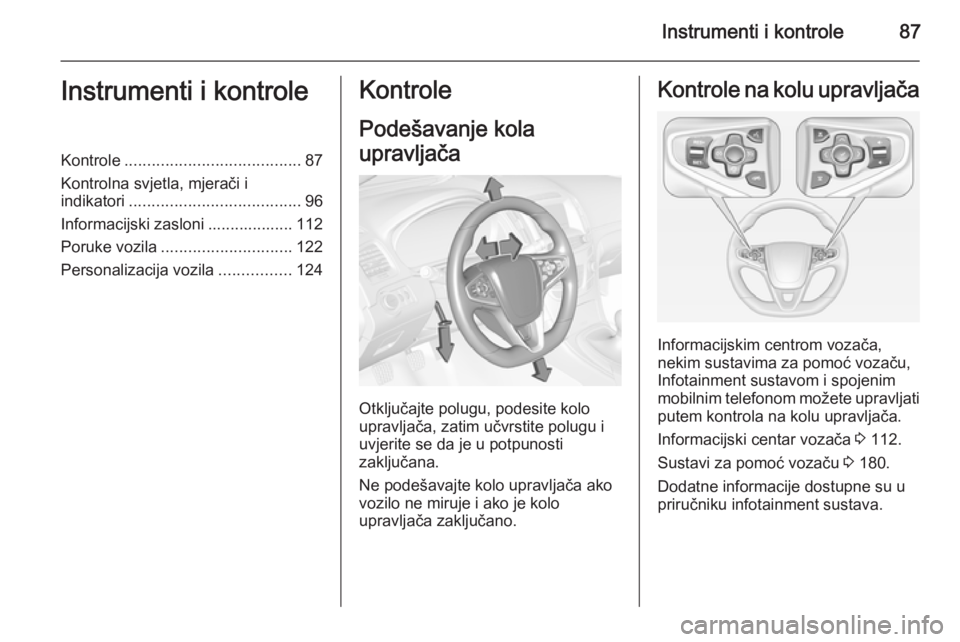

Instrumenti i kontrole87Instrumenti i kontroleKontrole....................................... 87
Kontrolna svjetla, mjerači i indikatori ...................................... 96
Informacijski zasloni ................... 112
Poruke vozila ............................. 122
Personalizacija vozila ................124Kontrole
Podešavanje kola
upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Informacijskim centrom vozača,
nekim sustavima za pomoć vozaču,
Infotainment sustavom i spojenim
mobilnim telefonom možete upravljati
putem kontrola na kolu upravljača.
Informacijski centar vozača 3 112.
Sustavi za pomoć vozaču 3 180.
Dodatne informacije dostupne su u
priručniku infotainment sustava.

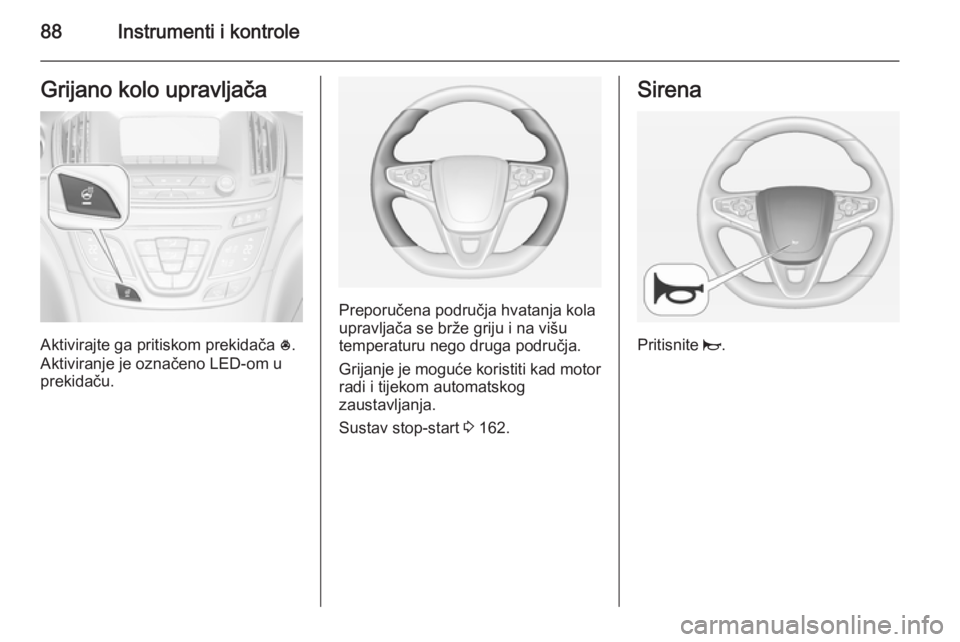

88Instrumenti i kontroleGrijano kolo upravljača
Aktivirajte ga pritiskom prekidača *.
Aktiviranje je označeno LED-om u
prekidaču.
Preporučena područja hvatanja kola
upravljača se brže griju i na višu
temperaturu nego druga područja.
Grijanje je moguće koristiti kad motor radi i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 162.
Sirena
Pritisnite j.
