OPEL INSIGNIA 2014 Instruksjonsbok

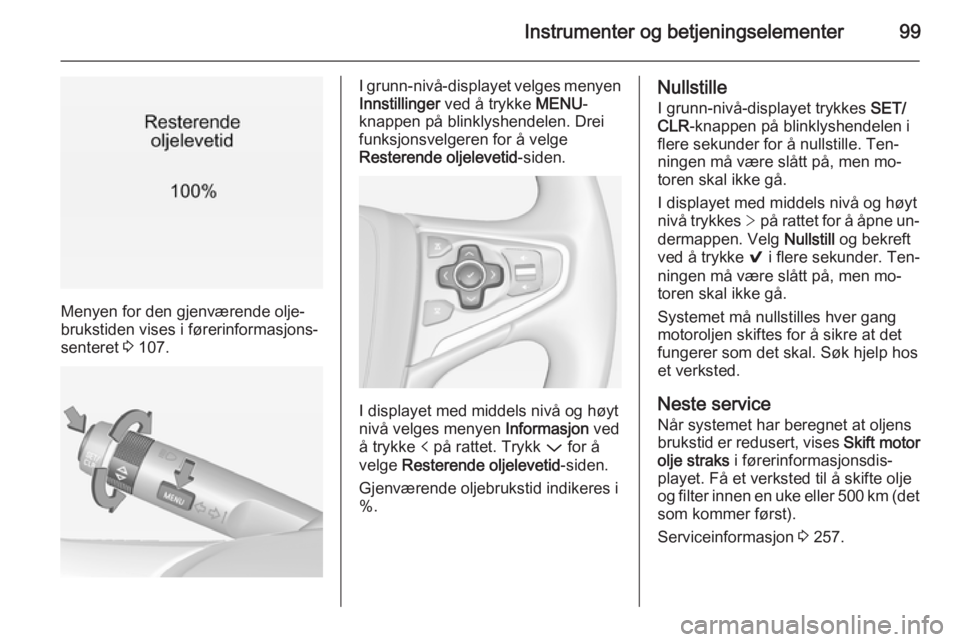

Instrumenter og betjeningselementer99
Menyen for den gjenværende olje‐
brukstiden vises i førerinformasjons‐ senteret 3 107.
I grunn-nivå-displayet velges menyen
Innstillinger ved å trykke MENU-
knappen på blinklyshendelen. Drei
funksjonsvelgeren for å velge
Resterende oljelevetid -siden.
I displayet med middels nivå og høyt
nivå velges menyen Informasjon ved
å trykke p på rattet. Trykk P for å
velge Resterende oljelevetid -siden.
Gjenværende oljebrukstid indikeres i %.
Nullstille
I grunn-nivå-displayet trykkes SET/
CLR -knappen på blinklyshendelen i
flere sekunder for å nullstille. Ten‐
ningen må være slått på, men mo‐
toren skal ikke gå.
I displayet med middels nivå og høyt nivå trykkes > på rattet for å åpne un‐
dermappen. Velg Nullstill og bekreft
ved å trykke 9 i flere sekunder. Ten‐
ningen må være slått på, men mo‐ toren skal ikke gå.
Systemet må nullstilles hver gang motoroljen skiftes for å sikre at det
fungerer som det skal. Søk hjelp hos
et verksted.
Neste service
Når systemet har beregnet at oljens
brukstid er redusert, vises Skift motor
olje straks i førerinformasjonsdis‐
playet. Få et verksted til å skifte olje
og filter innen en uke eller 500 km (det
som kommer først).
Serviceinformasjon 3 257.

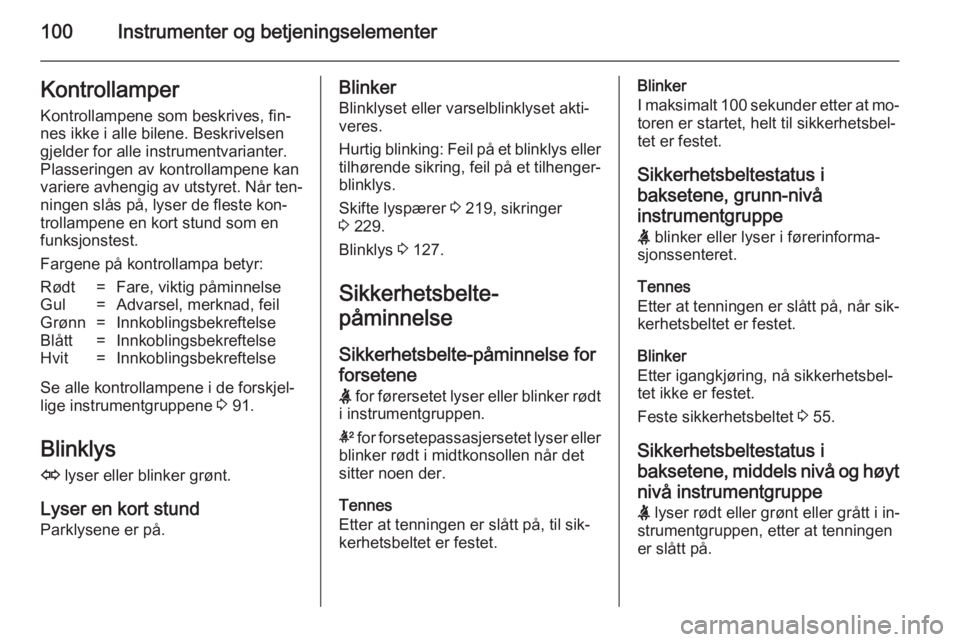

100Instrumenter og betjeningselementerKontrollamperKontrollampene som beskrives, fin‐
nes ikke i alle bilene. Beskrivelsen
gjelder for alle instrumentvarianter.
Plasseringen av kontrollampene kan
variere avhengig av utstyret. Når ten‐
ningen slås på, lyser de fleste kon‐
trollampene en kort stund som en
funksjonstest.
Fargene på kontrollampa betyr:Rødt=Fare, viktig påminnelseGul=Advarsel, merknad, feilGrønn=InnkoblingsbekreftelseBlått=InnkoblingsbekreftelseHvit=Innkoblingsbekreftelse
Se alle kontrollampene i de forskjel‐
lige instrumentgruppene 3 91.
Blinklys O lyser eller blinker grønt.
Lyser en kort stund Parklysene er på.
Blinker
Blinklyset eller varselblinklyset akti‐
veres.
Hurtig blinking: Feil på et blinklys eller tilhørende sikring, feil på et tilhenger‐
blinklys.
Skifte lyspærer 3 219, sikringer
3 229.
Blinklys 3 127.
Sikkerhetsbelte-
påminnelse
Sikkerhetsbelte-påminnelse for
forsetene
X for førersetet lyser eller blinker rødt
i instrumentgruppen.
k for forsetepassasjersetet lyser eller
blinker rødt i midtkonsollen når det
sitter noen der.
Tennes
Etter at tenningen er slått på, til sik‐
kerhetsbeltet er festet.Blinker
I maksimalt 100 sekunder etter at mo‐
toren er startet, helt til sikkerhetsbel‐
tet er festet.
Sikkerhetsbeltestatus i
baksetene, grunn-nivå instrumentgruppe
X blinker eller lyser i førerinforma‐
sjonssenteret.
Tennes
Etter at tenningen er slått på, når sik‐ kerhetsbeltet er festet.
Blinker
Etter igangkjøring, nå sikkerhetsbel‐
tet ikke er festet.
Feste sikkerhetsbeltet 3 55.
Sikkerhetsbeltestatus i
baksetene, middels nivå og høyt
nivå instrumentgruppe X lyser rødt eller grønt eller grått i in‐
strumentgruppen, etter at tenningen
er slått på.

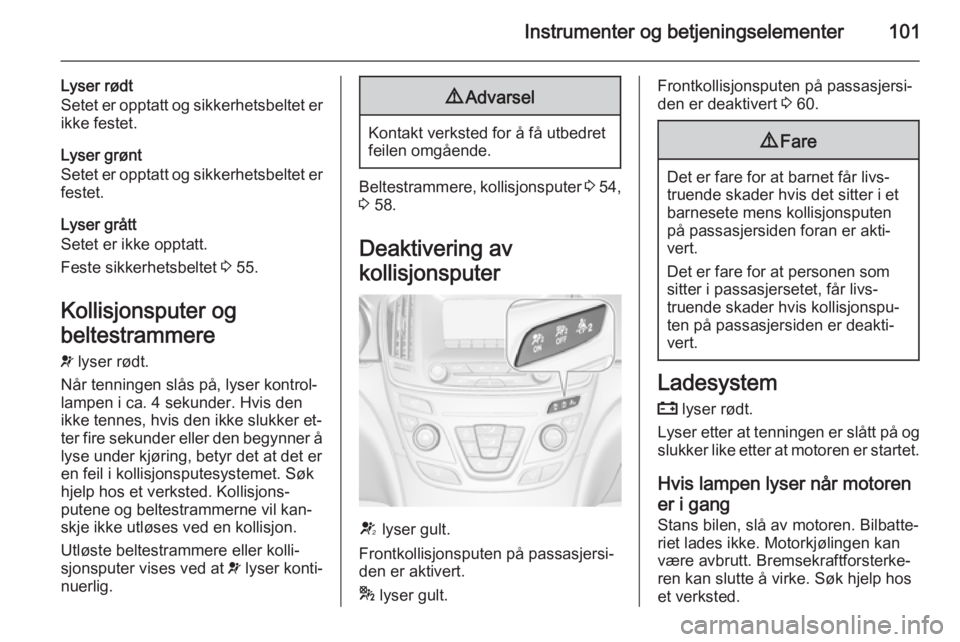

Instrumenter og betjeningselementer101
Lyser rødt
Setet er opptatt og sikkerhetsbeltet er ikke festet.
Lyser grønt
Setet er opptatt og sikkerhetsbeltet er
festet.
Lyser grått
Setet er ikke opptatt.
Feste sikkerhetsbeltet 3 55.
Kollisjonsputer og
beltestrammere v lyser rødt.
Når tenningen slås på, lyser kontrol‐
lampen i ca. 4 sekunder. Hvis den
ikke tennes, hvis den ikke slukker et‐
ter fire sekunder eller den begynner å
lyse under kjøring, betyr det at det er
en feil i kollisjonsputesystemet. Søk
hjelp hos et verksted. Kollisjons‐
putene og beltestrammerne vil kan‐ skje ikke utløses ved en kollisjon.
Utløste beltestrammere eller kolli‐
sjonsputer vises ved at v lyser konti‐
nuerlig.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Beltestrammere, kollisjonsputer 3 54,
3 58.
Deaktivering av
kollisjonsputer
V lyser gult.
Frontkollisjonsputen på passasjersi‐
den er aktivert.
* lyser gult.
Frontkollisjonsputen på passasjersi‐
den er deaktivert 3 60.9 Fare
Det er fare for at barnet får livs‐
truende skader hvis det sitter i et
barnesete mens kollisjonsputen
på passasjersiden foran er akti‐
vert.
Det er fare for at personen som
sitter i passasjersetet, får livs‐
truende skader hvis kollisjonspu‐
ten på passasjersiden er deakti‐
vert.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motorener i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.

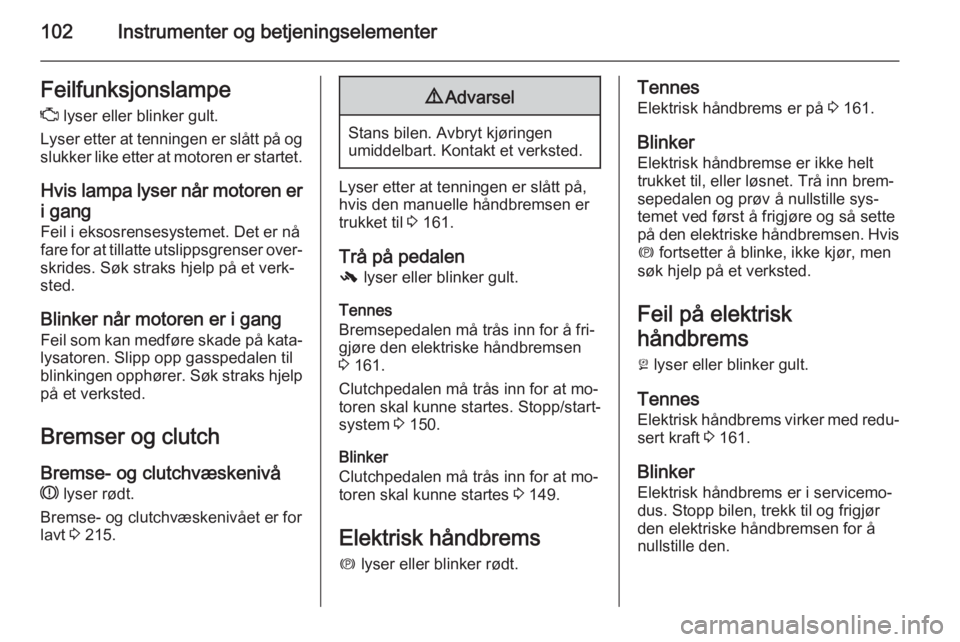

102Instrumenter og betjeningselementerFeilfunksjonslampeZ lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampa lyser når motoren eri gang
Feil i eksosrensesystemet. Det er nå
fare for at tillatte utslippsgrenser over‐
skrides. Søk straks hjelp på et verk‐
sted.
Blinker når motoren er i gang
Feil som kan medføre skade på kata‐
lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk straks hjelp på et verksted.
Bremser og clutch
Bremse- og clutchvæskenivå
R lyser rødt.
Bremse- og clutchvæskenivået er for
lavt 3 215.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser etter at tenningen er slått på,
hvis den manuelle håndbremsen er
trukket til 3 161.
Trå på pedalen
- lyser eller blinker gult.
Tennes
Bremsepedalen må trås inn for å fri‐
gjøre den elektriske håndbremsen
3 161.
Clutchpedalen må trås inn for at mo‐ toren skal kunne startes. Stopp/start-
system 3 150.
Blinker
Clutchpedalen må trås inn for at mo‐ toren skal kunne startes 3 149.
Elektrisk håndbrems
m lyser eller blinker rødt.
Tennes
Elektrisk håndbrems er på 3 161.
Blinker Elektrisk håndbremse er ikke helt
trukket til, eller løsnet. Trå inn brem‐
sepedalen og prøv å nullstille sys‐
temet ved først å frigjøre og så sette
på den elektriske håndbremsen. Hvis
m fortsetter å blinke, ikke kjør, men
søk hjelp på et verksted.
Feil på elektrisk
håndbrems
j lyser eller blinker gult.
Tennes
Elektrisk håndbrems virker med redu‐ sert kraft 3 161.
Blinker Elektrisk håndbrems er i servicemo‐
dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.

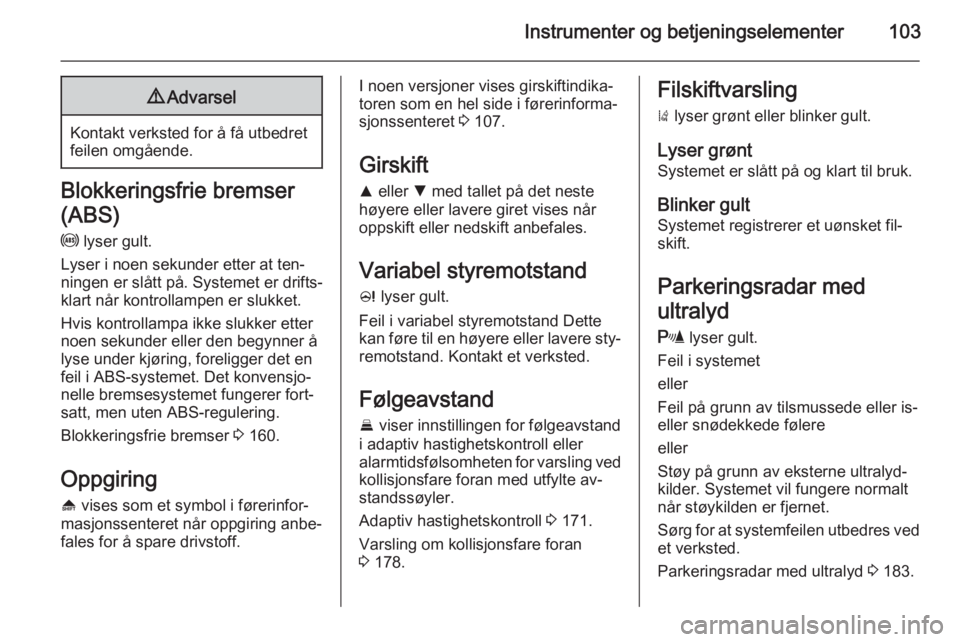

Instrumenter og betjeningselementer1039Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Blokkeringsfrie bremser
(ABS) u lyser gult.
Lyser i noen sekunder etter at ten‐
ningen er slått på. Systemet er drifts‐
klart når kontrollampen er slukket.
Hvis kontrollampa ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en
feil i ABS-systemet. Det konvensjo‐ nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser 3 160.
Oppgiring
[ vises som et symbol i førerinfor‐
masjonssenteret når oppgiring anbe‐
fales for å spare drivstoff.
I noen versjoner vises girskiftindika‐
toren som en hel side i førerinforma‐
sjonssenteret 3 107.
Girskift R eller S med tallet på det neste
høyere eller lavere giret vises når
oppskift eller nedskift anbefales.
Variabel styremotstand
c lyser gult.
Feil i variabel styremotstand Dette
kan føre til en høyere eller lavere sty‐ remotstand. Kontakt et verksted.
Følgeavstand
E viser innstillingen for følgeavstand
i adaptiv hastighetskontroll eller
alarmtidsfølsomheten for varsling ved kollisjonsfare foran med utfylte av‐
standssøyler.
Adaptiv hastighetskontroll 3 171.
Varsling om kollisjonsfare foran
3 178.Filskiftvarsling
) lyser grønt eller blinker gult.
Lyser grønt
Systemet er slått på og klart til bruk.
Blinker gult Systemet registrerer et uønsket fil‐
skift.
Parkeringsradar med
ultralyd
r lyser gult.
Feil i systemet
eller
Feil på grunn av tilsmussede eller is-
eller snødekkede følere
eller
Støy på grunn av eksterne ultralyd‐
kilder. Systemet vil fungere normalt
når støykilden er fjernet.
Sørg for at systemfeilen utbedres ved et verksted.
Parkeringsradar med ultralyd 3 183.

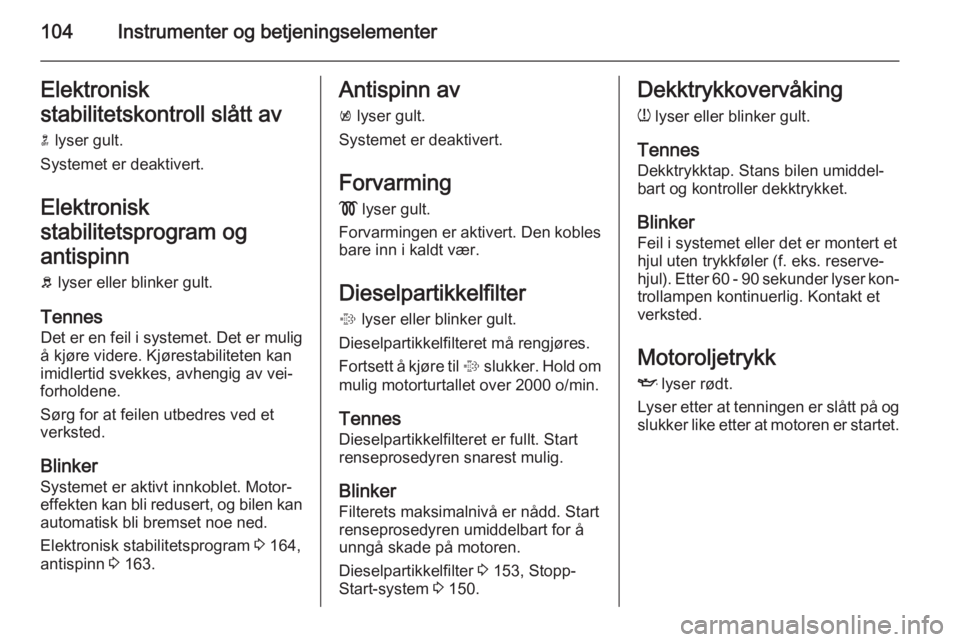

104Instrumenter og betjeningselementerElektronisk
stabilitetskontroll slått av n lyser gult.
Systemet er deaktivert.
Elektronisk
stabilitetsprogram og
antispinn b lyser eller blinker gult.
Tennes Det er en feil i systemet. Det er mulig
å kjøre videre. Kjørestabiliteten kan
imidlertid svekkes, avhengig av vei‐
forholdene.
Sørg for at feilen utbedres ved et
verksted.
Blinker
Systemet er aktivt innkoblet. Motor‐
effekten kan bli redusert, og bilen kan automatisk bli bremset noe ned.
Elektronisk stabilitetsprogram 3 164,
antispinn 3 163.Antispinn av
k lyser gult.
Systemet er deaktivert.
Forvarming
! lyser gult.
Forvarmingen er aktivert. Den kobles bare inn i kaldt vær.
Dieselpartikkelfilter
% lyser eller blinker gult.
Dieselpartikkelfilteret må rengjøres.
Fortsett å kjøre til % slukker. Hold om
mulig motorturtallet over 2000 o/min.
Tennes
Dieselpartikkelfilteret er fullt. Start
renseprosedyren snarest mulig.
Blinker
Filterets maksimalnivå er nådd. Start
renseprosedyren umiddelbart for å
unngå skade på motoren.
Dieselpartikkelfilter 3 153, Stopp-
Start-system 3 150.Dekktrykkovervåking
w lyser eller blinker gult.
Tennes
Dekktrykktap. Stans bilen umiddel‐ bart og kontroller dekktrykket.
BlinkerFeil i systemet eller det er montert et
hjul uten trykkføler (f. eks. reserve‐
hjul). Etter 60 - 90 sekunder lyser kon‐
trollampen kontinuerlig. Kontakt et
verksted.
MotoroljetrykkI lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.

Instrumenter og betjeningselementer105
Hvis lampa lyser når motoren eri gangMerk
Motorsmøringen kan være av‐
brutt. Dette kan føre til motorska‐ der og/eller blokkering av
drivhjulene.
1. Trå inn clutchpedalen.
2. Velg fri (nøytral) ved å stille girvel‐
geren på N.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre biler.
4. Slå av tenningen.
9 Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse ogstyre. Under en automatisk stoppvil bremseservoen fortsatt fun‐
gere.
Nøkkelen må ikke fjernes før bilen
står stille, ellers vil rattlåsen kunne
gripe inn ufrivillig.
Kontroller oljenivået før du kontakter
et verksted 3 212.
Lite drivstoff i eller Y lyser eller blinker gult.
Tennes
Nivået i drivstofftanken er for lavt.
Blinker Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Katalysator 3 154.
Lufting av dieselsystemet 3 218.
Startsperre
d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Tråkk på fotbremsen - lyser gult.
Bremsepedalen må trås inn for å fri‐
gjøre den elektriske håndbremsen
3 161.Autostopp
D lyser når motoren er i en auto‐
stopp.
Stopp/start-system 3 150.
Utvendige lys 8 lyser grønt.
De utvendige lysene er på 3 121.
Fjernlys
C lyser blått.
Lyser når fjernlysene er på eller ved
bruk av lyshornet 3 122.
Fjernlyshjelp l lyser grønt.
Fjernlyshjelpen er aktivert, se Adap‐
tivt frontlys 3 124.
Adaptivt frontlys f lyser eller blinker gult.
Tennes
Feil i systemet.

106Instrumenter og betjeningselementer
Søk hjelp hos et verksted.Blinker
Systemet er omkoblet til symmetrisk
nærlys.
Kontrollampen f blinker i omtrent
4 sekunder etter at tenningen er slått
på som en påminnelse om det sym‐
metriske hovedlyset 3 124.
Tåkelys > lyser grønt.
Tåkelysene foran er slått på 3 127.
Tåkebaklys
r lyser gult.
Tåkebaklyset er på 3 127.
Automatisk
hastighetskontroll
m lyser hvitt eller grønt.
Lyser hvitt Systemet er på.Lyser grønt
Automatisk hastighetskontroll er ak‐
tiv. Innstill hastigheten som vises på
displayet med middels nivå eller høyt
nivå i nærheten av m-symbolet.
Automatisk hastighetskontroll 3 168.
Adaptiv hastighetskontroll C eller m lyser hvitt eller grønt.
Lyser hvitt Systemet er på.
Lyser grønt
Adaptiv hastighetskontroll er aktiv. Innstill hastigheten som vises ved C-
eller m-symbolet.
Adaptiv hastighetskontroll 3 171.
Kjøretøy registrert foran A lyser grønt.
En bil foran registreres i samme fil.
Adaptiv hastighetskontroll 3 171,
varsling av kollisjonsfare foran
3 178.Hastighetsbegrenser
L lyser hvitt eller grønt.
Lyser hvitt
Systemet er på.
Lyser grønt
Hastighetsbegrenser er aktiv. Innstill
hastigheten som vises ved L-symbo‐
let.
Hastighetsbegrenser 3 170.
Trafikkskilt-assistent L viser registrerte trafikkskilt som
kontrollamper.
Trafikkskiltregistrering 3 195.
Døren åpen h lyser rødt.
En dør eller bakluken er åpen.

Instrumenter og betjeningselementer107Informasjonsdisplayer
Førerinformasjon
Førerinformasjonsdisplayet (DIC) be‐ finner seg i instrumentgruppen.
Avhengig av versjonen og instru‐
mentgruppen vil førerinformasjons‐
senteret være tilgjengelig som grunn- nivå display, middels nivå display el‐ler høyt nivå display.
DIC viser avhengig av utstyret: ■ generell og tripteller
■ bilinformasjon
■ trip/drivstoffinformasjon
■ økonomisk informasjon
■ ytelsesinformasjon
■ bil- og varselmeldinger
■ lyd- og infotainmentinformasjon
■ telefoninformasjon
■ navigasjonsinformasjon
■ innstillinger for bilenGrunn-nivå display
Menysiden i grunn-nivå displayet vel‐ ges ved å trykke MENU-knappen på
blinklyshendelen. Hovedmenysym‐
boler vises i den øverste linjen i dis‐
playet:
■ W Informasjonsmeny
■ X Innstillingsmeny
■ s Økonomisk meny
Enkelte av de viste funksjonene er forskjellige ved kjøring og når bilen
står stille, og enkelte funksjoner er
bare aktive under kjøring.
Personlig tilpasning av bilen 3 117.
Innstillinger som lagres i minnet
3 24.
Velge menyer og funksjoner Menyene og funksjonene kan velges
med knappene på blinklyshendelen.
Trykk på MENU-knappen for å veksle
mellom hovedmenyene eller gå fra en undermeny til nærmeste høyere me‐
nynivå.
Drei funksjonsvelgeren for å velge en
underside i hovedmenyen eller for å
innstille en numerisk verdi.
Trykk SET/CLR -knappen for å velge
og bekrefte en funksjon.

108Instrumenter og betjeningselementer
Bil- og servicemeldinger vises i DIC
etter behov. Bekreft meldinger ved å
trykke SET/CLR -knappen. Meldinger
om bilen 3 115.
Middels nivå og høyt nivå
display
Menysider vises ved å trykke ratt‐
knappen p. Trykk
Q eller P for å velge en meny, trykk
9 for å bekrefte. Valgbare menysider
er:
■ Informasjonsmeny
■ Ytelsesmeny
■ Lydmeny
■Telefonmeny
■ Navigasjonsmeny
■ Innstillingsmeny
Noen av de viste funksjonene er for‐
skjellige avhengig av om bilen kjøres
eller står stille. Noen funksjoner er
bare tilgjengelige når bilen kjøres.
Uplevel-instrumentgruppe kan vises
som Sport-modus eller Tour-modus.
Se nedenfor: Innstillingsmeny, vis te‐
maer.
Personlig tilpasning av bilen 3 117.
Innstillinger som lagres i minnet
3 24.
Velge menyer og funksjoner
Menyene og funksjonene kan velges
via knappene på høyre side på rattet.
Trykk p for å åpne hovedmenysiden.
Velg en hovedmenyside med Q eller
P .
Bekreft en hovedmenyside med 9.
Etter at en hovedmenyside er valgt,
trykkes Q eller P for å velge under‐
sider.
Trykk q for åpne den neste mappen
på den valgte undersiden.
Trykk Q eller P for å velge funksjo‐
ner eller for å innstille numeriske ver‐
dier etter behov.
Trykk 9 for å velge og bekrefte en
funksjon.
