OPEL INSIGNIA 2014 Instruksjonsbok

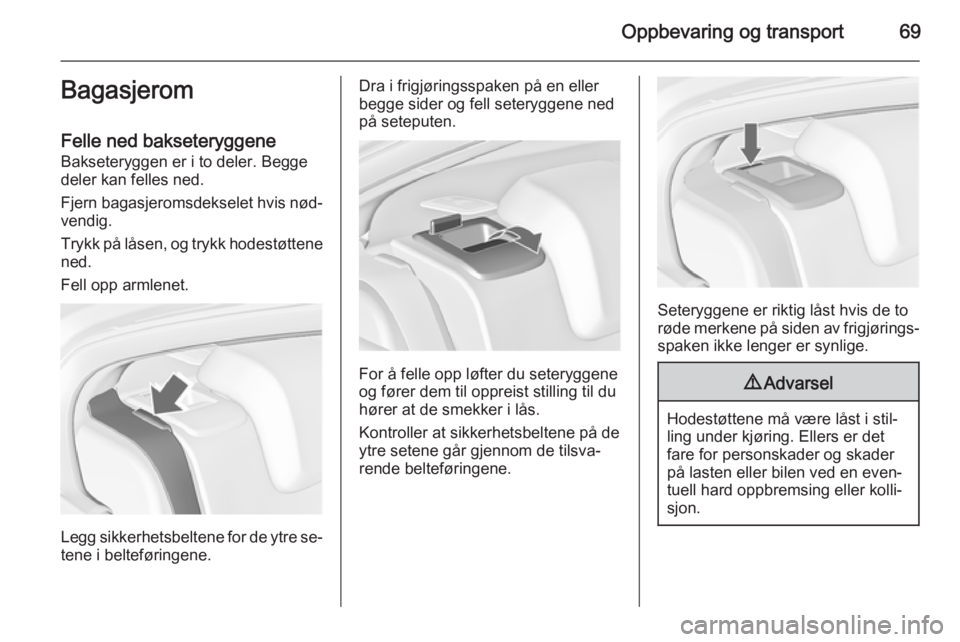

Oppbevaring og transport69Bagasjerom
Felle ned bakseteryggene Bakseteryggen er i to deler. Begge
deler kan felles ned.
Fjern bagasjeromsdekselet hvis nød‐
vendig.
Trykk på låsen, og trykk hodestøttene
ned.
Fell opp armlenet.
Legg sikkerhetsbeltene for de ytre se‐ tene i belteføringene.
Dra i frigjøringsspaken på en eller
begge sider og fell seteryggene ned
på seteputen.
For å felle opp løfter du seteryggene
og fører dem til oppreist stilling til du
hører at de smekker i lås.
Kontroller at sikkerhetsbeltene på de
ytre setene går gjennom de tilsva‐
rende belteføringene.
Seteryggene er riktig låst hvis de to
røde merkene på siden av frigjørings‐ spaken ikke lenger er synlige.
9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring. Ellers er det
fare for personskader og skader på lasten eller bilen ved en even‐
tuell hard oppbremsing eller kolli‐
sjon.

70Oppbevaring og transport

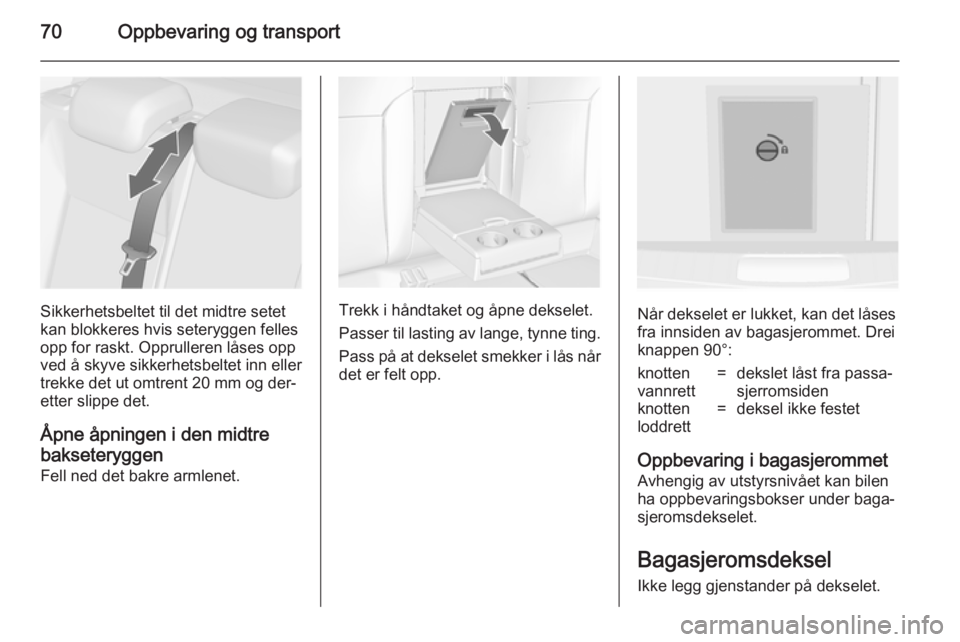

Sikkerhetsbeltet til det midtre setet
kan blokkeres hvis seteryggen felles
opp for raskt. Opprulleren låses opp
ved å skyve sikkerhetsbeltet inn eller
trekke det ut omtrent 20 mm og der‐
etter slippe det.
Åpne åpningen i den midtre
bakseteryggen Fell ned det bakre armlenet.Trekk i håndtaket og åpne dekselet.
Passer til lasting av lange, tynne ting. Pass på at dekselet smekker i lås når
det er felt opp.Når dekselet er lukket, kan det låses
fra innsiden av bagasjerommet. Drei
knappen 90°:
knotten
vannrett=dekslet låst fra passa‐
sjerromsidenknotten
loddrett=deksel ikke festet
Oppbevaring i bagasjerommet
Avhengig av utstyrsnivået kan bilen
ha oppbevaringsbokser under baga‐ sjeromsdekselet.
BagasjeromsdekselIkke legg gjenstander på dekselet.

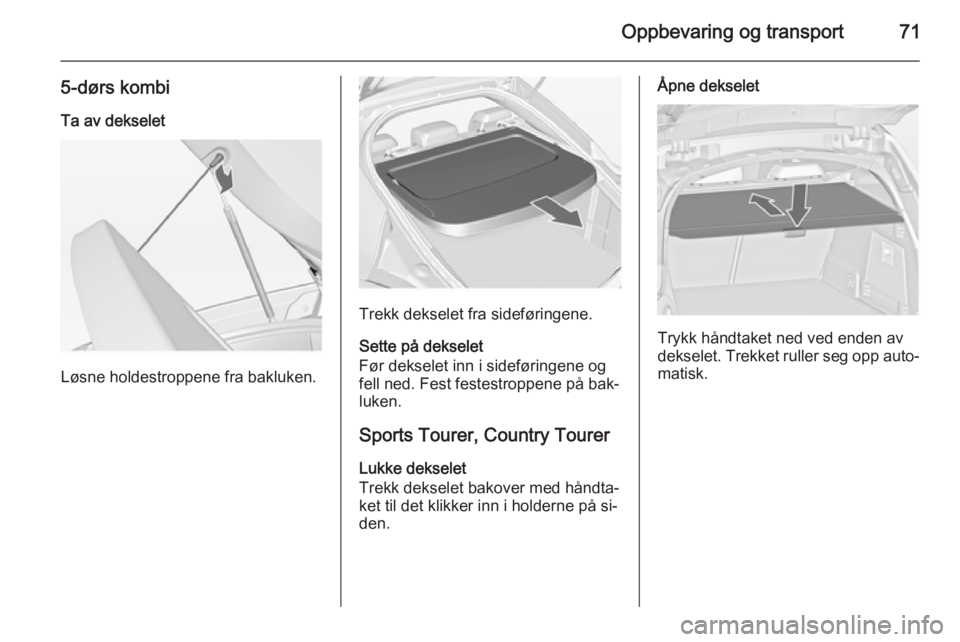

Oppbevaring og transport71
5-dørs kombiTa av dekselet
Løsne holdestroppene fra bakluken.
Trekk dekselet fra sideføringene.
Sette på dekselet
Før dekselet inn i sideføringene og
fell ned. Fest festestroppene på bak‐
luken.
Sports Tourer, Country Tourer Lukke dekselet
Trekk dekselet bakover med håndta‐
ket til det klikker inn i holderne på si‐
den.
Åpne dekselet
Trykk håndtaket ned ved enden av
dekselet. Trekket ruller seg opp auto‐
matisk.

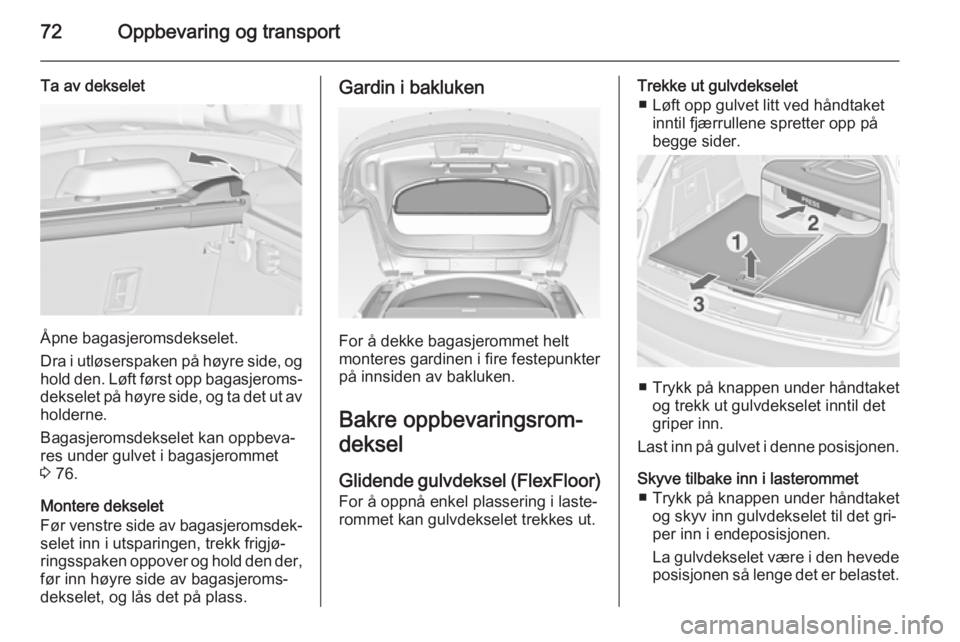

72Oppbevaring og transport
Ta av dekselet
Åpne bagasjeromsdekselet.
Dra i utløserspaken på høyre side, og
hold den. Løft først opp bagasjeroms‐ dekselet på høyre side, og ta det ut av holderne.
Bagasjeromsdekselet kan oppbeva‐
res under gulvet i bagasjerommet
3 76.
Montere dekselet
Før venstre side av bagasjeromsdek‐
selet inn i utsparingen, trekk frigjø‐
ringsspaken oppover og hold den der, før inn høyre side av bagasjeroms‐
dekselet, og lås det på plass.
Gardin i bakluken
For å dekke bagasjerommet helt
monteres gardinen i fire festepunkter
på innsiden av bakluken.
Bakre oppbevaringsrom‐
deksel
Glidende gulvdeksel (FlexFloor) For å oppnå enkel plassering i laste‐
rommet kan gulvdekselet trekkes ut.
Trekke ut gulvdekselet
■ Løft opp gulvet litt ved håndtaket inntil fjærrullene spretter opp påbegge sider.
■ Trykk på knappen under håndtaket
og trekk ut gulvdekselet inntil det griper inn.
Last inn på gulvet i denne posisjonen.
Skyve tilbake inn i lasterommet ■ Trykk på knappen under håndtaket
og skyv inn gulvdekselet til det gri‐
per inn i endeposisjonen.
La gulvdekselet være i den hevede posisjonen så lenge det er belastet.

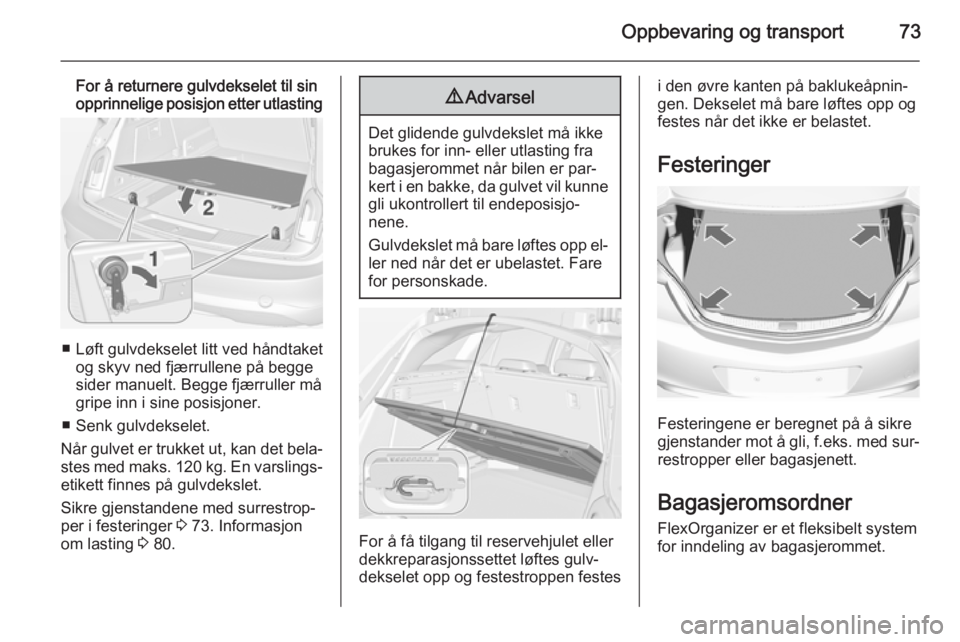

Oppbevaring og transport73
For å returnere gulvdekselet til sin
opprinnelige posisjon etter utlasting
■ Løft gulvdekselet litt ved håndtaket og skyv ned fjærrullene på begge
sider manuelt. Begge fjærruller må
gripe inn i sine posisjoner.
■ Senk gulvdekselet.
Når gulvet er trukket ut, kan det bela‐ stes med maks. 120 kg. En varslings‐
etikett finnes på gulvdekslet.
Sikre gjenstandene med surrestrop‐
per i festeringer 3 73. Informasjon
om lasting 3 80.
9 Advarsel
Det glidende gulvdekslet må ikke
brukes for inn- eller utlasting fra
bagasjerommet når bilen er par‐
kert i en bakke, da gulvet vil kunne gli ukontrollert til endeposisjo‐
nene.
Gulvdekslet må bare løftes opp el‐ ler ned når det er ubelastet. Fare
for personskade.
For å få tilgang til reservehjulet eller
dekkreparasjonssettet løftes gulv‐
dekselet opp og festestroppen festes
i den øvre kanten på baklukeåpnin‐
gen. Dekselet må bare løftes opp og
festes når det ikke er belastet.
Festeringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med sur‐ restropper eller bagasjenett.
Bagasjeromsordner FlexOrganizer er et fleksibelt system
for inndeling av bagasjerommet.

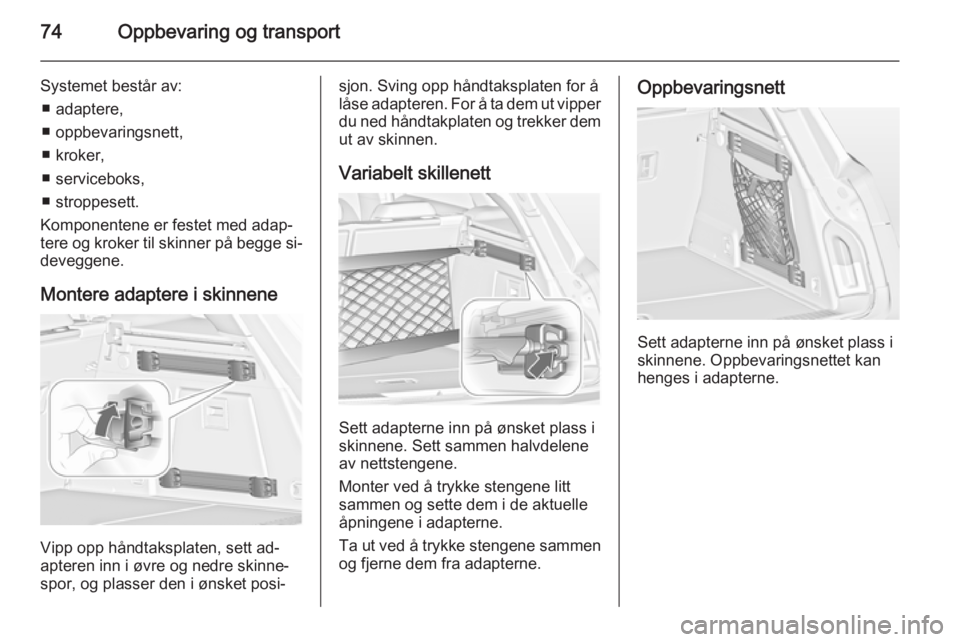

74Oppbevaring og transport
Systemet består av:■ adaptere,
■ oppbevaringsnett,
■ kroker,
■ serviceboks,
■ stroppesett.
Komponentene er festet med adap‐
tere og kroker til skinner på begge si‐ deveggene.
Montere adaptere i skinnene
Vipp opp håndtaksplaten, sett ad‐
apteren inn i øvre og nedre skinne‐ spor, og plasser den i ønsket posi‐
sjon. Sving opp håndtaksplaten for å
låse adapteren. For å ta dem ut vipper
du ned håndtakplaten og trekker dem ut av skinnen.
Variabelt skillenett
Sett adapterne inn på ønsket plass i
skinnene. Sett sammen halvdelene
av nettstengene.
Monter ved å trykke stengene litt sammen og sette dem i de aktuelle
åpningene i adapterne.
Ta ut ved å trykke stengene sammen og fjerne dem fra adapterne.
Oppbevaringsnett
Sett adapterne inn på ønsket plass i
skinnene. Oppbevaringsnettet kan
henges i adapterne.

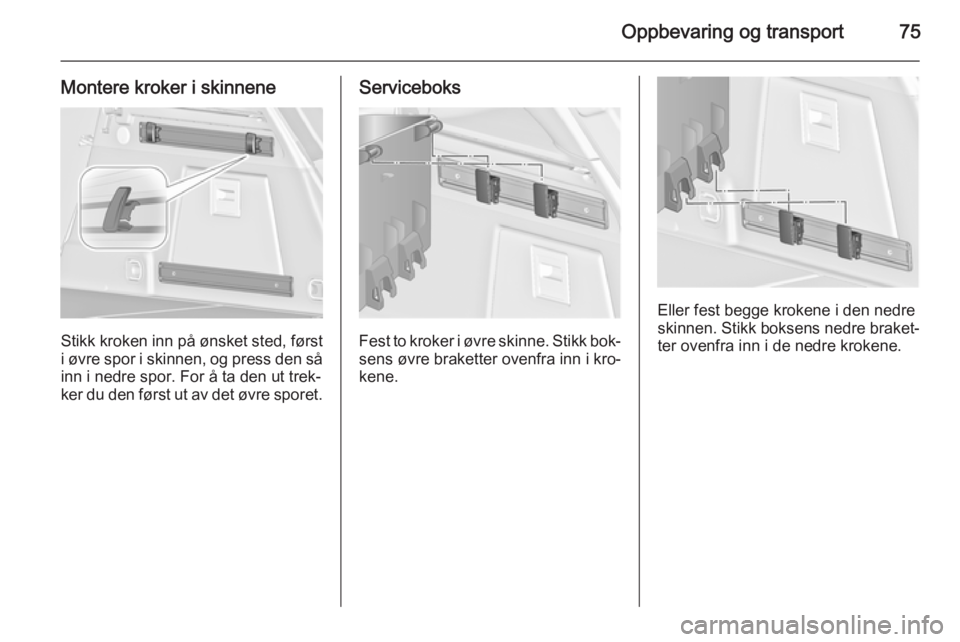

Oppbevaring og transport75
Montere kroker i skinnene
Stikk kroken inn på ønsket sted, førsti øvre spor i skinnen, og press den så
inn i nedre spor. For å ta den ut trek‐
ker du den først ut av det øvre sporet.
Serviceboks
Fest to kroker i øvre skinne. Stikk bok‐ sens øvre braketter ovenfra inn i kro‐
kene.
Eller fest begge krokene i den nedre
skinnen. Stikk boksens nedre braket‐ ter ovenfra inn i de nedre krokene.

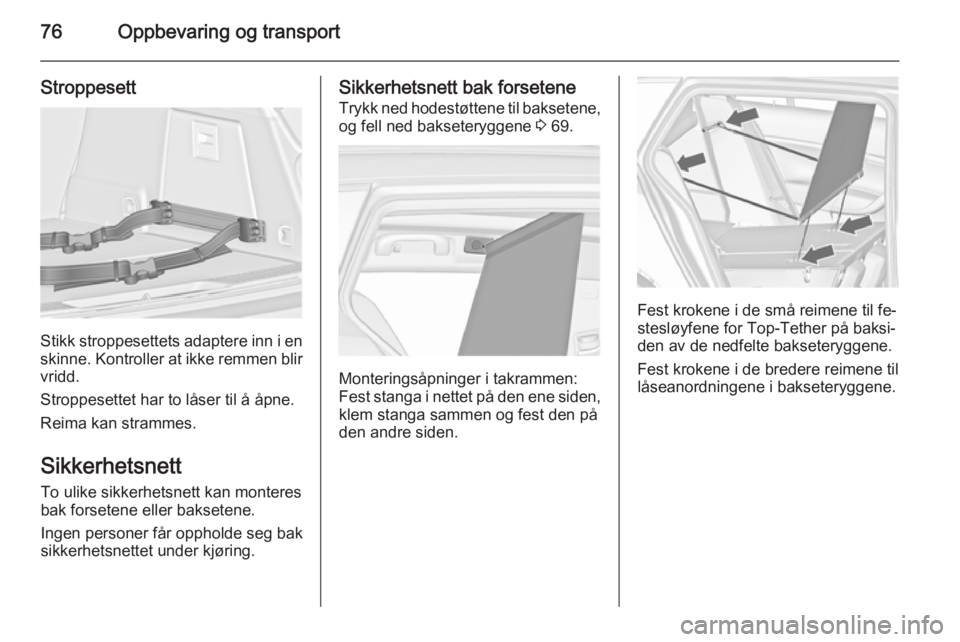

76Oppbevaring og transport
Stroppesett
Stikk stroppesettets adaptere inn i en
skinne. Kontroller at ikke remmen blir vridd.
Stroppesettet har to låser til å åpne.
Reima kan strammes.
Sikkerhetsnett
To ulike sikkerhetsnett kan monteres
bak forsetene eller baksetene.
Ingen personer får oppholde seg bak
sikkerhetsnettet under kjøring.
Sikkerhetsnett bak forsetene
Trykk ned hodestøttene til baksetene,og fell ned bakseteryggene 3 69.
Monteringsåpninger i takrammen:
Fest stanga i nettet på den ene siden, klem stanga sammen og fest den på
den andre siden.
Fest krokene i de små reimene til fe‐
stesløyfene for Top-Tether på baksi‐
den av de nedfelte bakseteryggene.
Fest krokene i de bredere reimene til
låseanordningene i bakseteryggene.

Oppbevaring og transport77

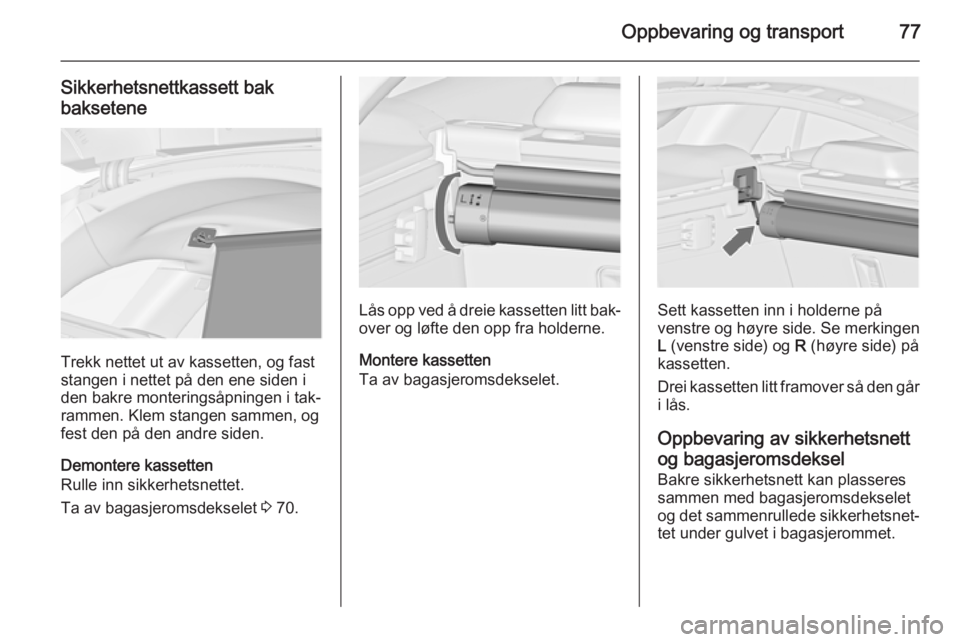

Sikkerhetsnettkassett bakbaksetene
Trekk nettet ut av kassetten, og fast
stangen i nettet på den ene siden i
den bakre monteringsåpningen i tak‐
rammen. Klem stangen sammen, og
fest den på den andre siden.
Demontere kassetten
Rulle inn sikkerhetsnettet.
Ta av bagasjeromsdekselet 3 70.
Lås opp ved å dreie kassetten litt bak‐
over og løfte den opp fra holderne.
Montere kassetten
Ta av bagasjeromsdekselet.Sett kassetten inn i holderne på
venstre og høyre side. Se merkingen
L (venstre side) og R (høyre side) på
kassetten.
Drei kassetten litt framover så den går
i lås.
Oppbevaring av sikkerhetsnettog bagasjeromsdeksel Bakre sikkerhetsnett kan plasseres
sammen med bagasjeromsdekselet
og det sammenrullede sikkerhetsnet‐
tet under gulvet i bagasjerommet.

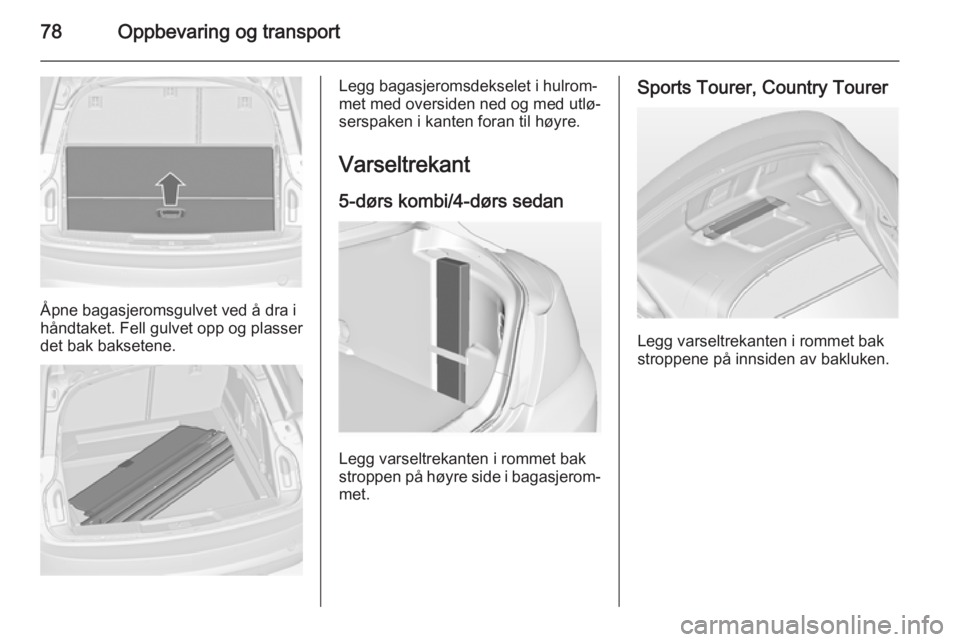

78Oppbevaring og transport
Åpne bagasjeromsgulvet ved å dra i
håndtaket. Fell gulvet opp og plasser
det bak baksetene.
Legg bagasjeromsdekselet i hulrom‐
met med oversiden ned og med utlø‐
serspaken i kanten foran til høyre.
Varseltrekant 5-dørs kombi/4-dørs sedan
Legg varseltrekanten i rommet bak
stroppen på høyre side i bagasjerom‐
met.
Sports Tourer, Country Tourer
Legg varseltrekanten i rommet bak
stroppene på innsiden av bakluken.
