Araç bakımı239

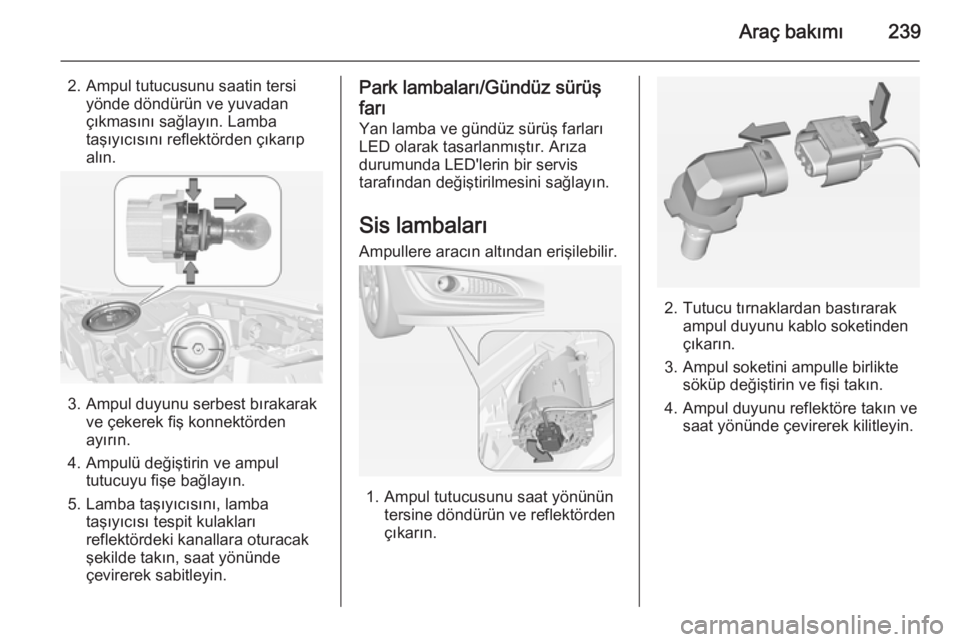

2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Ampul duyunu serbest bırakarak ve çekerek fiş konnektörden
ayırın.
4. Ampulü değiştirin ve ampul tutucuyu fişe bağlayın.
5. Lamba taşıyıcısını, lamba taşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
Park lambaları/Gündüz sürüş
farı
Yan lamba ve gündüz sürüş farları
LED olarak tasarlanmıştır. Arıza
durumunda LED'lerin bir servis
tarafından değiştirilmesini sağlayın.
Sis lambaları Ampullere aracın altından erişilebilir.
1. Ampul tutucusunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
2. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
3. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
4. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.

240Araç bakımıArka lambalar
5 kapılı Hatchback/4 kapılı binek arabası
1. Bagaj bölümünün iç tarafından ilgili kapağı çıkarın.
2. Üç plastik tespit somununu
içerden elle çıkarın.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın.
4.Ampul tutucuyu saatin tersi yönde
döndürün ve çıkartın. Çekilmesi
veya çevirerek ampul değiştirme:
Sinyal lambası 1
Arka sis lambası 2, sadece sürücü
tarafında
Geri vites lambası 3
Arka lamba ve fren lambası LED
olarak tasarlanmıştır. Arıza
durumunda, LED'lerin bir servis
tarafından değiştirilmesini
sağlayın.
5. Ampul duyunu arka lamba grubuna yerleştirip saat yönünde
çevirin. Lamba grubunu sabitleme

Araç bakımı241
pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve sabitleme
somunlarını bagaj bölümünün
içinden takın. Kapağı kapatın.
Sports Tourer/Country Tourer
1. Bagaj kapağı dahilindeki kapağı kilitsiz konuma getirin ve açın.
2. Üç adet plastik tespit somununuelle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4.Ampul tutucuyu saatin tersi yönde
döndürün ve çıkartın. Ampulü
çekip çıkartarak değiştirin:
Geri vites lambası 1
Sinyal lambası 2
Arka lamba, fren lambası ve arka
sis lambası LED olarak
tasarlanmıştır. Arıza durumunda,
LED'lerin bir servis tarafından
değiştirilmesini sağlayın.
5. Ampul duyunu arka lamba grubuna yerleştirip saat yönünde
çevirin. Lamba grubunu sabitleme
pimleriyle birlikte arka kapaktaki

242Araç bakımı
girintilere yerleştirin ve sabitleme
somunlarını arka kapağın içinden takın. Kapağı kapatın.
Bagaj kapağı çerçevesindeki ilave
arka lambalar
1. Bagaj kapağını açın.
2. Yan kaplama paneldeki kapağı çözün ve çıkarın.
3. Lamba gövdesini yan kaplama panelin içinden dışarı doğru itin.
4. Plastik somunu saat yönününtersine çevirin ve lamba
duyundan çıkarın.
5. Ampulü duyun içine biraz bastırın,
sola doğru döndürün ve dışarı
çıkarın. Yeni ampulü takın. Plastik somunu lamba duyuna saat
yönünde çevirerek takın.
Arka lamba ( 1)
Sinyal lambası ( 2)
6. Lamba duyunu bagaj kapağı çerçevesine yerleştirin. Yan
kaplama paneldeki kapağı
kapatın.

Araç bakımı243Yan dönüş sinyali
lambaları Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Aracın sol tarafında, lambayı öne kaydırın ve arka ucundan
çamurluktan dışarıya çıkartın.
Aracın sağ tarafında, lambayı
arkaya kaydırın ve ön ucundan
çamurluktan dışarıya çıkartın.
2. Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Sol tarafta: ön ucunu çamurluğa takın, öne doğru kaydırın ve arka
ucunu geçirin.
Sağ tarafta: arka ucunu
çamurluğa geçirin, arkaya doğru
kaydırın ve ön ucunu geçirin.
Plaka lambası

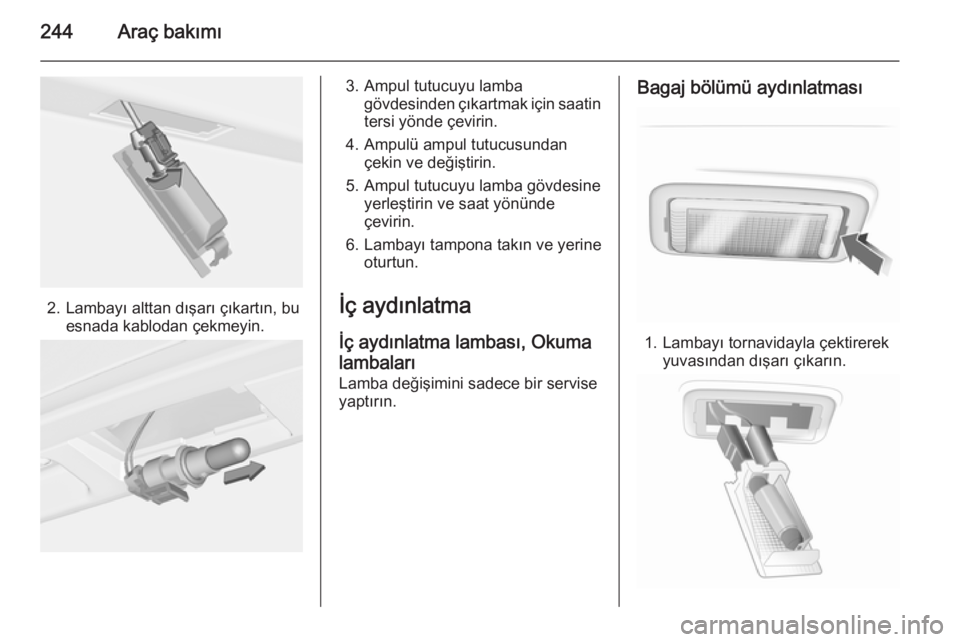

1. Tornavidayı lamba muhafazasına yerleştirin, yana doğru itin ve yayı
çözün.

244Araç bakımı
2. Lambayı alttan dışarı çıkartın, buesnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç aydınlatma
İç aydınlatma lambası, Okuma
lambaları Lamba değişimini sadece bir servise
yaptırın.Bagaj bölümü aydınlatması
1. Lambayı tornavidayla çektirerek yuvasından dışarı çıkarın.

Araç bakımı245
2. Ampulü hafifçe yaylı kelepçeyedoğru bastırın ve dışarı çıkarın.
3. Yeni ampulü takın.
4. Lambayı yuvasına yerleştirin.
Gösterge paneli
aydınlatması
Lamba değişimini sadece bir servise yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
■ Motor bölümünde ön sol kısımda,■ Soldan direksiyonlu araçlarda, eşya saklama gözünün altındakikaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında,
■ Bagaj bölümünde sol taraftaki kapağın arkasında.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Araçta farklı tiplerde sigortalar
mevcuttur.

246Araç bakımı
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.

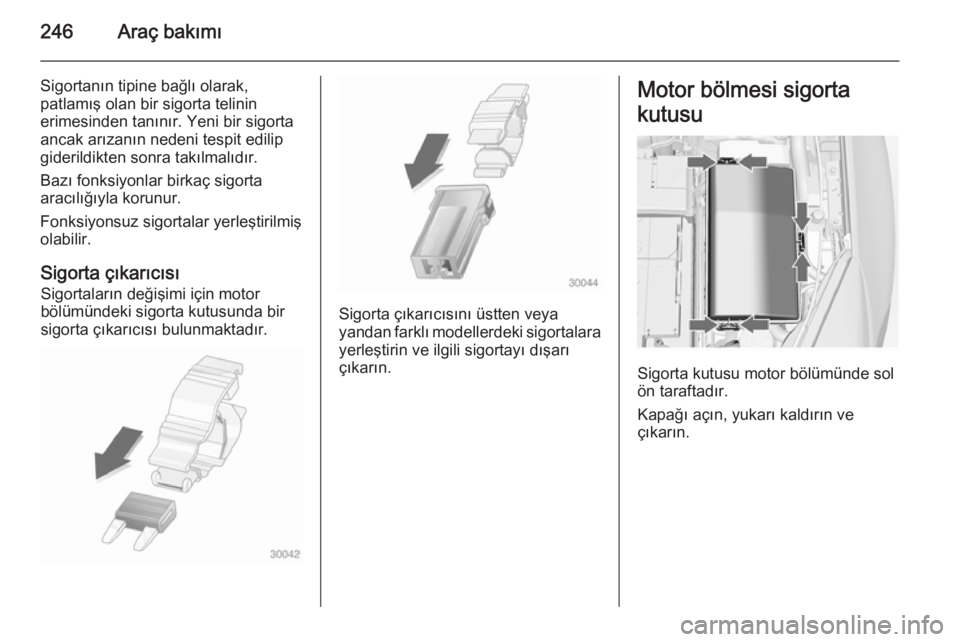

Sigorta çıkarıcısıSigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı açın, yukarı kaldırın ve
çıkarın.

Araç bakımı247

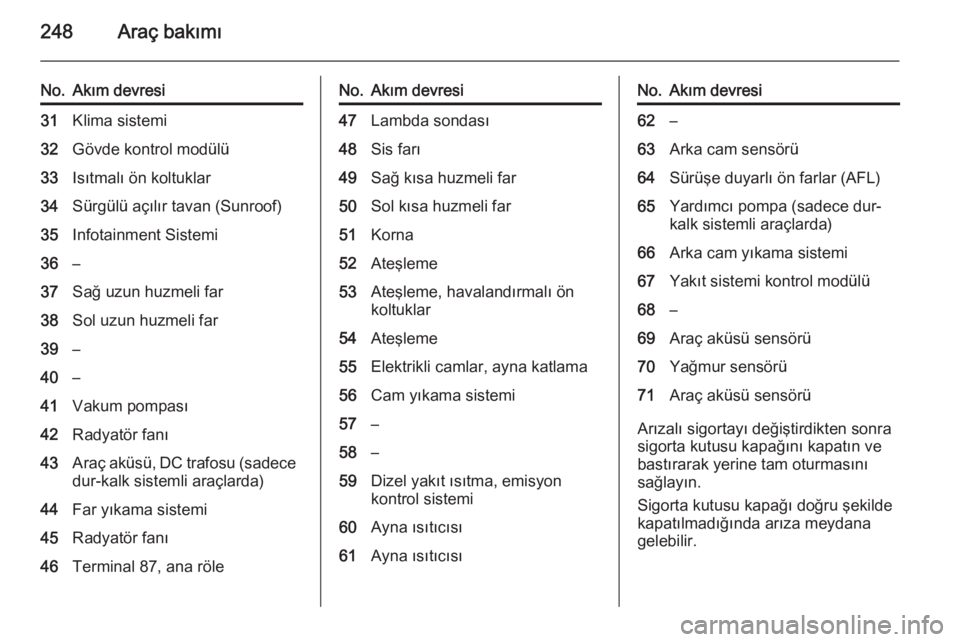

No.Akım devresi1Şanzıman kontrol modülü2Motor kontrol modülü3–4–5Kontak, şanzıman kontrol
modülü, motor kontrol modülü6Ön cam silecekleri7–8Yakıt enjeksiyonu, ateşleme
sistemi9Yakıt enjeksiyonu, ateşleme
sistemi10Motor kontrol modülü11Lambda sondası12Marş motoru13Rölanti ısıtma sensörü14Aydınlatma15Arka cam sileceğiNo.Akım devresi16Vakum pompası, kütle hava akış ölçer, yakıtta su var
sensörü, DC trafosu17–18Sürüşe duyarlı ön farlar (AFL)19Sürüşe duyarlı ön farlar (AFL)20Yakıt pompası21Elektrik kumandalı cam, arka22ABS23Hıza ve sürüşe duyarlı direk‐
siyon24Elektrik kumandalı cam, ön25Aksesuar prizleri26ABS27Elektrikli el freni28Isıtmalı arka cam29Sol elektrikli koltuk30Sağ elektrikli koltuk

248Araç bakımı
No.Akım devresi31Klima sistemi32Gövde kontrol modülü33Isıtmalı ön koltuklar34Sürgülü açılır tavan (Sunroof)35Infotainment Sistemi36–37Sağ uzun huzmeli far38Sol uzun huzmeli far39–40–41Vakum pompası42Radyatör fanı43Araç aküsü, DC trafosu (sadecedur-kalk sistemli araçlarda)44Far yıkama sistemi45Radyatör fanı46Terminal 87, ana röleNo.Akım devresi47Lambda sondası48Sis farı49Sağ kısa huzmeli far50Sol kısa huzmeli far51Korna52Ateşleme53Ateşleme, havalandırmalı ön
koltuklar54Ateşleme55Elektrikli camlar, ayna katlama56Cam yıkama sistemi57–58–59Dizel yakıt ısıtma, emisyon
kontrol sistemi60Ayna ısıtıcısı61Ayna ısıtıcısıNo.Akım devresi62–63Arka cam sensörü64Sürüşe duyarlı ön farlar (AFL)65Yardımcı pompa (sadece dur-
kalk sistemli araçlarda)66Arka cam yıkama sistemi67Yakıt sistemi kontrol modülü68–69Araç aküsü sensörü70Yağmur sensörü71Araç aküsü sensörü
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
