Araç bakımı259

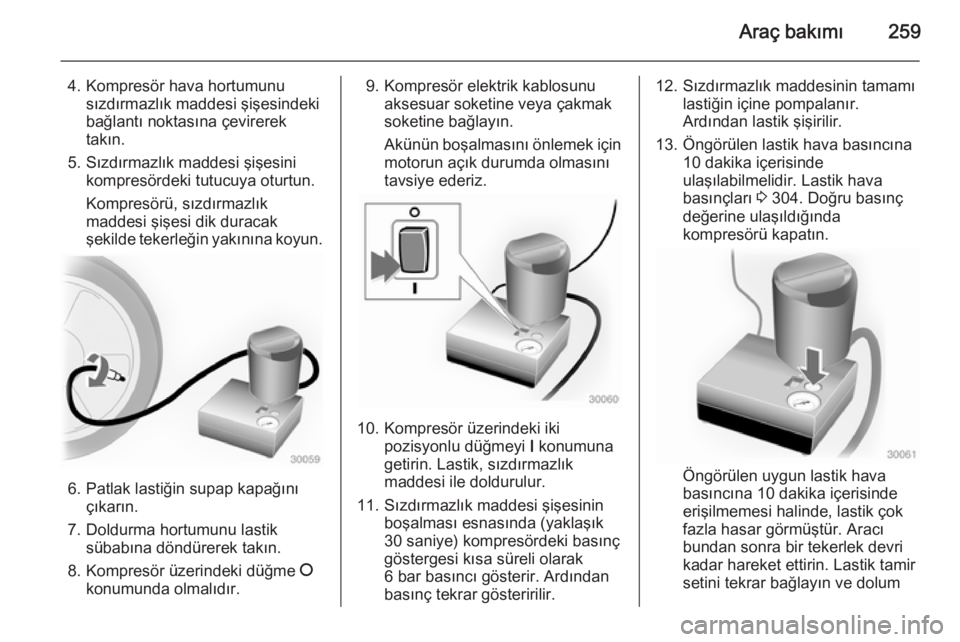

4. Kompresör hava hortumunusızdırmazlık maddesi şişesindekibağlantı noktasına çevirerek
takın.
5. Sızdırmazlık maddesi şişesini kompresördeki tutucuya oturtun.
Kompresörü, sızdırmazlık
maddesi şişesi dik duracak
şekilde tekerleğin yakınına koyun.
6. Patlak lastiğin supap kapağını çıkarın.
7. Doldurma hortumunu lastik sübabına döndürerek takın.
8. Kompresör üzerindeki düğme J
konumunda olmalıdır.
9. Kompresör elektrik kablosunu aksesuar soketine veya çakmak
soketine bağlayın.
Akünün boşalmasını önlemek için motorun açık durumda olmasını
tavsiye ederiz.
10. Kompresör üzerindeki iki pozisyonlu düğmeyi I konumuna
getirin. Lastik, sızdırmazlık
maddesi ile doldurulur.
11. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak 6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.
12. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır.
Ardından lastik şişirilir.
13. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilmelidir. Lastik hava
basınçları 3 304. Doğru basınç
değerine ulaşıldığında
kompresörü kapatın.
Öngörülen uygun lastik hava
basıncına 10 dakika içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum

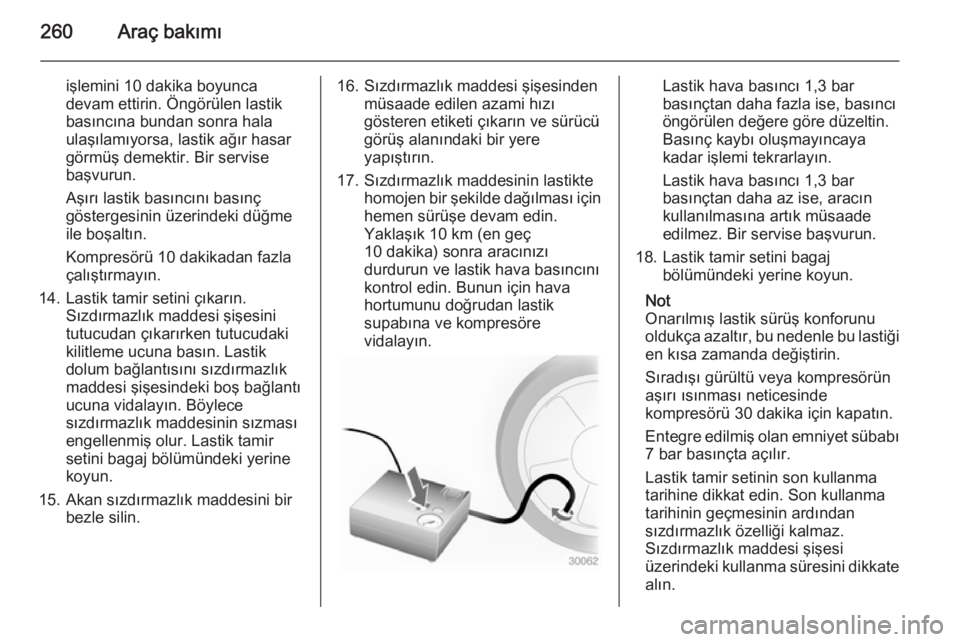

260Araç bakımı
işlemini 10 dakika boyuncadevam ettirin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
Aşırı lastik basıncını basınç
göstergesinin üzerindeki düğme
ile boşaltın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
14. Lastik tamir setini çıkarın. Sızdırmazlık maddesi şişesini
tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı
ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızması
engellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
15. Akan sızdırmazlık maddesini bir bezle silin.16. Sızdırmazlık maddesi şişesindenmüsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.
17. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Bunun için hava
hortumunu doğrudan lastik
supabına ve kompresöre
vidalayın.Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
18. Lastik tamir setini bagaj bölümündeki yerine koyun.
Not
Onarılmış lastik sürüş konforunu
oldukça azaltır, bu nedenle bu lastiği
en kısa zamanda değiştirin.
Sıradışı gürültü veya kompresörün
aşırı ısınması neticesinde
kompresörü 30 dakika için kapatın.
Entegre edilmiş olan emniyet sübabı 7 bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate
alın.

Araç bakımı261

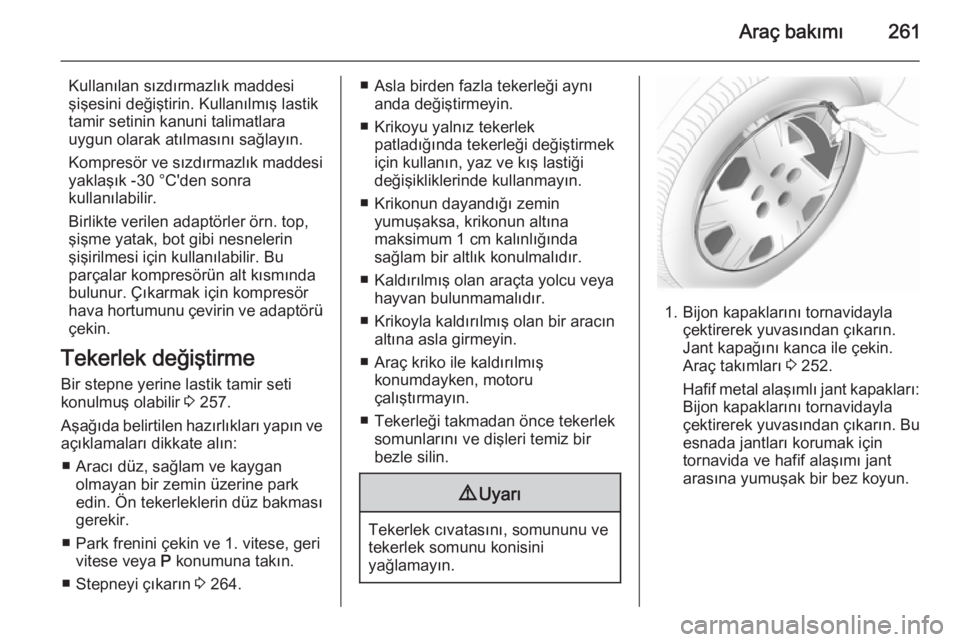

Kullanılan sızdırmazlık maddesi
şişesini değiştirin. Kullanılmış lastik tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.
Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den sonra
kullanılabilir.
Birlikte verilen adaptörler örn. top, şişme yatak, bot gibi nesnelerin
şişirilmesi için kullanılabilir. Bu
parçalar kompresörün alt kısmında
bulunur. Çıkarmak için kompresör
hava hortumunu çevirin ve adaptörü
çekin.
Tekerlek değiştirme
Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 257.
Aşağıda belirtilen hazırlıkları yapın ve
açıklamaları dikkate alın:
■ Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz bakması
gerekir.
■ Park frenini çekin ve 1. vitese, geri vitese veya P konumuna takın.
■ Stepneyi çıkarın 3 264.■ Asla birden fazla tekerleği aynı
anda değiştirmeyin.
■ Krikoyu yalnız tekerlek patladığında tekerleği değiştirmek
için kullanın, yaz ve kış lastiği
değişikliklerinde kullanmayın.
■ Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
■ Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
■ Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
■ Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
■ Tekerleği takmadan önce tekerlek somunlarını ve dişleri temiz bir
bezle silin.9 Uyarı
Tekerlek cıvatasını, somununu ve
tekerlek somunu konisini
yağlamayın.
1. Bijon kapaklarını tornavidayla çektirerek yuvasından çıkarın.
Jant kapağını kanca ile çekin.
Araç takımları 3 252.
Hafif metal alaşımlı jant kapakları: Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.

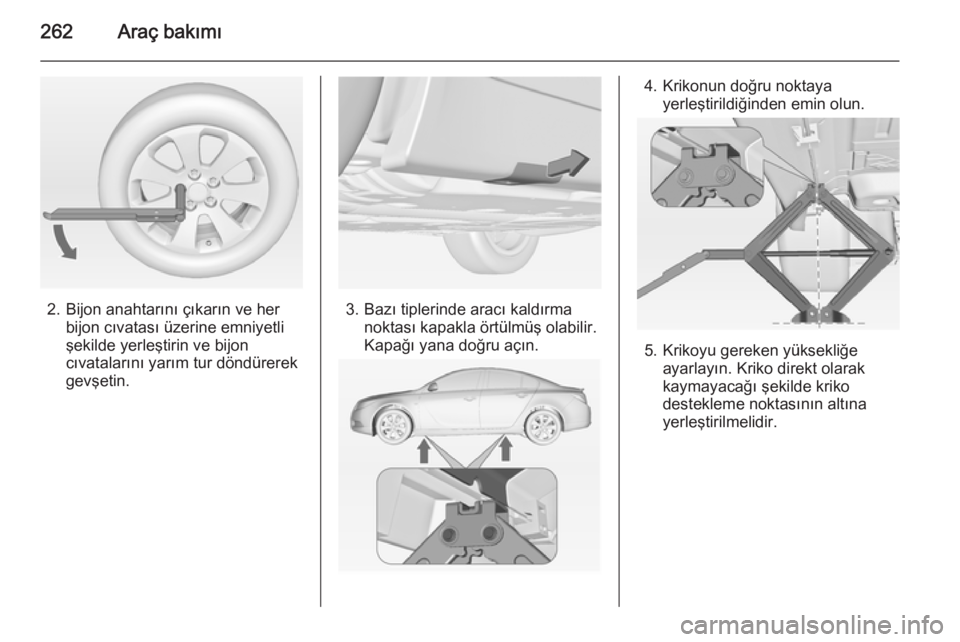

262Araç bakımı
2. Bijon anahtarını çıkarın ve herbijon cıvatası üzerine emniyetli
şekilde yerleştirin ve bijon
cıvatalarını yarım tur döndürerek
gevşetin.3. Bazı tiplerinde aracı kaldırma noktası kapakla örtülmüş olabilir.
Kapağı yana doğru açın.
4. Krikonun doğru noktaya yerleştirildiğinden emin olun.
5. Krikoyu gereken yüksekliğe ayarlayın. Kriko direkt olarakkaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.

Araç bakımı263

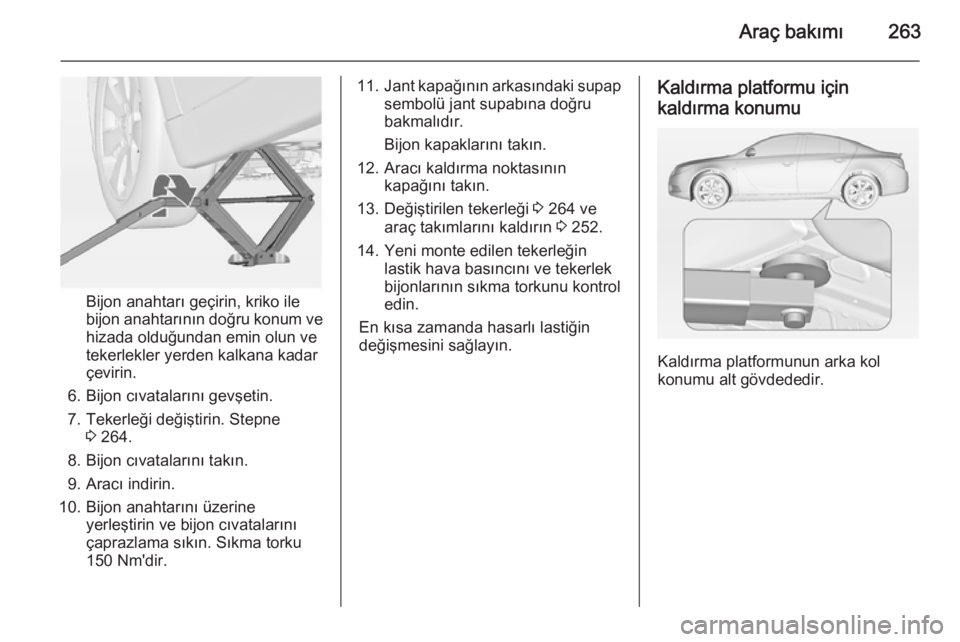

Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
6. Bijon cıvatalarını gevşetin.
7. Tekerleği değiştirin. Stepne 3 264.
8. Bijon cıvatalarını takın.
9. Aracı indirin.
10. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
150 Nm'dir.
11. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
12. Aracı kaldırma noktasının kapağını takın.
13. Değiştirilen tekerleği 3 264 ve
araç takımlarını kaldırın 3 252.
14. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
bijonlarının sıkma torkunu kontrol
edin.
En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.Kaldırma platformu için
kaldırma konumu
Kaldırma platformunun arka kol
konumu alt gövdededir.

264Araç bakımı

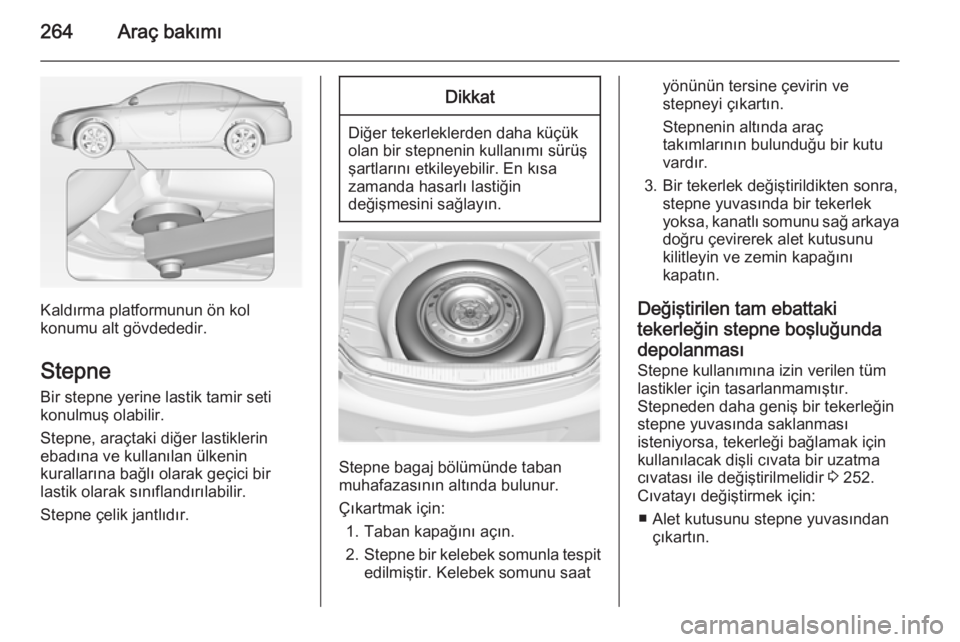

Kaldırma platformunun ön kol
konumu alt gövdededir.
Stepne Bir stepne yerine lastik tamir seti
konulmuş olabilir.
Stepne, araçtaki diğer lastiklerin
ebadına ve kullanılan ülkenin
kurallarına bağlı olarak geçici bir
lastik olarak sınıflandırılabilir.
Stepne çelik jantlıdır.
Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Stepne bagaj bölümünde taban
muhafazasının altında bulunur.
Çıkartmak için: 1. Taban kapağını açın.
2. Stepne bir kelebek somunla tespit
edilmiştir. Kelebek somunu saat
yönünün tersine çevirin ve
stepneyi çıkartın.
Stepnenin altında araç takımlarının bulunduğu bir kutu
vardır.
3. Bir tekerlek değiştirildikten sonra, stepne yuvasında bir tekerlek
yoksa, kanatlı somunu sağ arkaya doğru çevirerek alet kutusunu
kilitleyin ve zemin kapağını
kapatın.
Değiştirilen tam ebattaki
tekerleğin stepne boşluğunda
depolanması Stepne kullanımına izin verilen tüm
lastikler için tasarlanmamıştır.
Stepneden daha geniş bir tekerleğin
stepne yuvasında saklanması
isteniyorsa, tekerleği bağlamak için
kullanılacak dişli cıvata bir uzatma
cıvatası ile değiştirilmelidir 3 252.

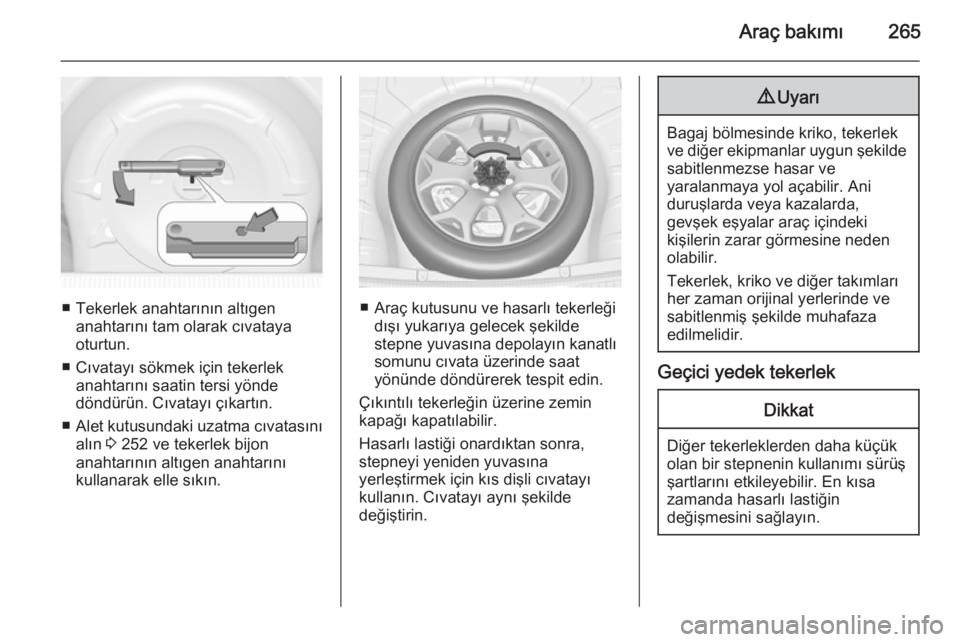

Cıvatayı değiştirmek için:
■ Alet kutusunu stepne yuvasından çıkartın.

Araç bakımı265
■ Tekerlek anahtarının altıgenanahtarını tam olarak cıvataya
oturtun.
■ Cıvatayı sökmek için tekerlek anahtarını saatin tersi yönde
döndürün. Cıvatayı çıkartın.
■ Alet kutusundaki uzatma cıvatasını
alın 3 252 ve tekerlek bijon
anahtarının altıgen anahtarını
kullanarak elle sıkın.■ Araç kutusunu ve hasarlı tekerleği dışı yukarıya gelecek şekilde
stepne yuvasına depolayın kanatlı
somunu cıvata üzerinde saat
yönünde döndürerek tespit edin.
Çıkıntılı tekerleğin üzerine zemin
kapağı kapatılabilir.
Hasarlı lastiği onardıktan sonra,
stepneyi yeniden yuvasına
yerleştirmek için kıs dişli cıvatayı
kullanın. Cıvatayı aynı şekilde
değiştirin.
9 Uyarı
Bagaj bölmesinde kriko, tekerlek
ve diğer ekipmanlar uygun şekilde sabitlenmezse hasar ve
yaralanmaya yol açabilir. Ani
duruşlarda veya kazalarda,
gevşek eşyalar araç içindeki
kişilerin zarar görmesine neden
olabilir.
Tekerlek, kriko ve diğer takımları
her zaman orijinal yerlerinde ve
sabitlenmiş şekilde muhafaza
edilmelidir.
Geçici yedek tekerlek
Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.

266Araç bakımı

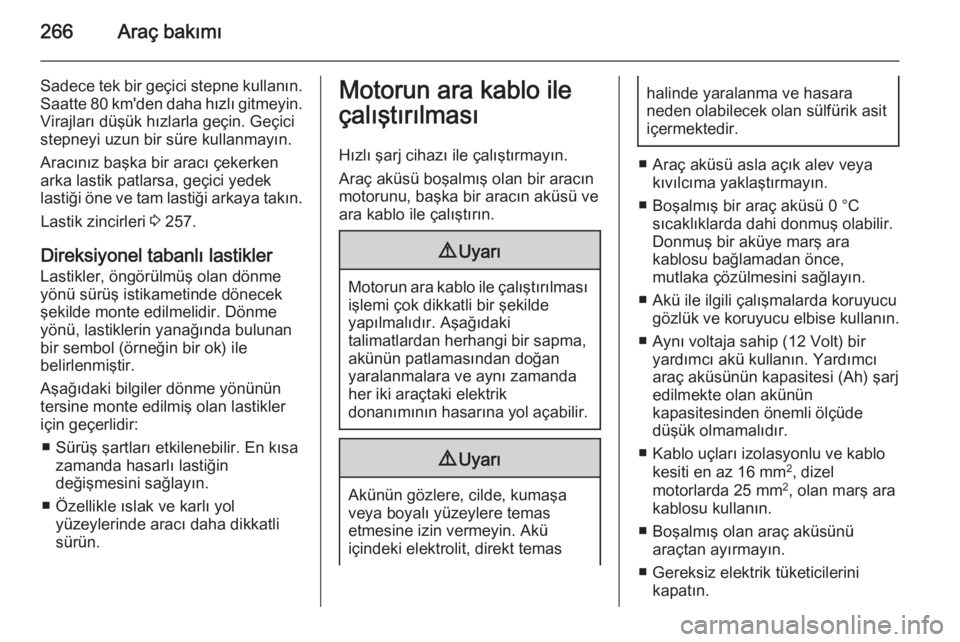

Sadece tek bir geçici stepne kullanın.Saatte 80 km'den daha hızlı gitmeyin.
Virajları düşük hızlarla geçin. Geçici
stepneyi uzun bir süre kullanmayın.
Aracınız başka bir aracı çekerken
arka lastik patlarsa, geçici yedek
lastiği öne ve tam lastiği arkaya takın.
Lastik zincirleri 3 257.
Direksiyonel tabanlı lastikler Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Aşağıdaki bilgiler dönme yönünün
tersine monte edilmiş olan lastikler
için geçerlidir:
■ Sürüş şartları etkilenebilir. En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.
■ Özellikle ıslak ve karlı yol yüzeylerinde aracı daha dikkatli
sürün.Motorun ara kablo ile
çalıştırılması
Hızlı şarj cihazı ile çalıştırmayın.
Araç aküsü boşalmış olan bir aracın
motorunu, başka bir aracın aküsü ve
ara kablo ile çalıştırın.9 Uyarı
Motorun ara kablo ile çalıştırılması
işlemi çok dikkatli bir şekilde
yapılmalıdır. Aşağıdaki
talimatlardan herhangi bir sapma,
akünün patlamasından doğan
yaralanmalara ve aynı zamanda
her iki araçtaki elektrik
donanımının hasarına yol açabilir.
9 Uyarı
Akünün gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin. Akü
içindeki elektrolit, direkt temas
halinde yaralanma ve hasara
neden olabilecek olan sülfürik asit
içermektedir.
■ Araç aküsü asla açık alev veya kıvılcıma yaklaştırmayın.
■ Boşalmış bir araç aküsü 0 °C sıcaklıklarda dahi donmuş olabilir.
Donmuş bir aküye marş ara
kablosu bağlamadan önce,
mutlaka çözülmesini sağlayın.
■ Akü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu elbise kullanın.
■ Aynı voltaja sahip (12 Volt) bir yardımcı akü kullanın. Yardımcı
araç aküsünün kapasitesi (Ah) şarj
edilmekte olan akünün
kapasitesinden önemli ölçüde
düşük olmamalıdır.
■ Kablo uçları izolasyonlu ve kablo kesiti en az 16 mm 2
, dizel
motorlarda 25 mm 2
, olan marş ara
kablosu kullanın.
■ Boşalmış olan araç aküsünü araçtan ayırmayın.
■ Gereksiz elektrik tüketicilerini kapatın.

Araç bakımı267

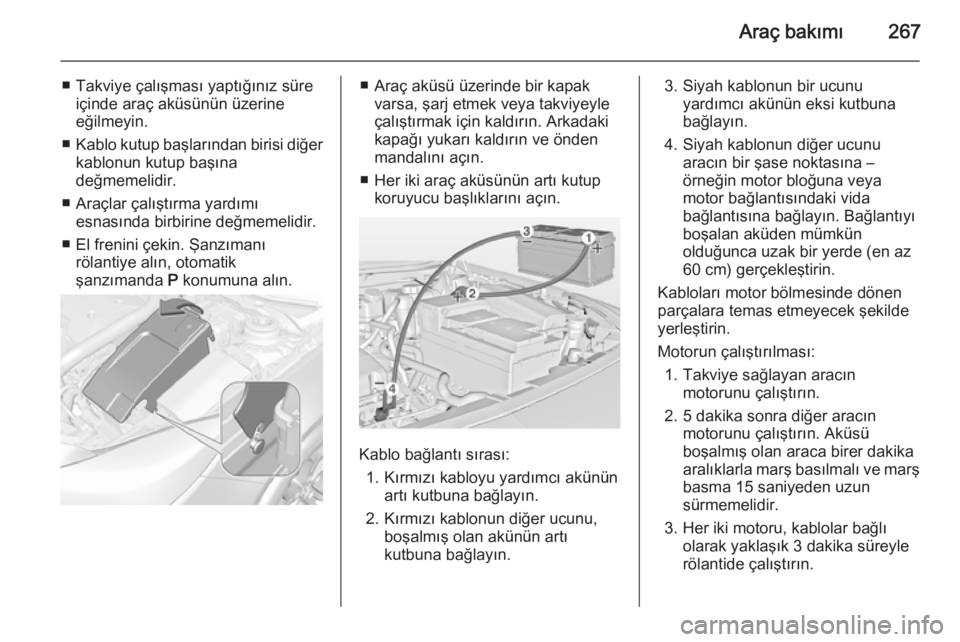

■ Takviye çalışması yaptığınız süreiçinde araç aküsünün üzerine
eğilmeyin.
■ Kablo kutup başlarından birisi diğer
kablonun kutup başına
değmemelidir.
■ Araçlar çalıştırma yardımı esnasında birbirine değmemelidir.
■ El frenini çekin. Şanzımanı rölantiye alın, otomatik
şanzımanda P konumuna alın.■ Araç aküsü üzerinde bir kapak
varsa, şarj etmek veya takviyeyle
çalıştırmak için kaldırın. Arkadaki
kapağı yukarı kaldırın ve önden
mandalını açın.
■ Her iki araç aküsünün artı kutup koruyucu başlıklarını açın.
Kablo bağlantı sırası:
1. Kırmızı kabloyu yardımcı akünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan akünün artı
kutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı akünün eksi kutbuna
bağlayın.
4. Siyah kablonun diğer ucunu aracın bir şase noktasına –
örneğin motor bloğuna veya
motor bağlantısındaki vida
bağlantısına bağlayın. Bağlantıyı
boşalan aküden mümkün
olduğunca uzak bir yerde (en az 60 cm) gerçekleştirin.
Kabloları motor bölmesinde dönen
parçalara temas etmeyecek şekilde yerleştirin.
Motorun çalıştırılması: 1. Takviye sağlayan aracın motorunu çalıştırın.
2. 5 dakika sonra diğer aracın motorunu çalıştırın. Aküsü
boşalmış olan araca birer dakika
aralıklarla marş basılmalı ve marş
basma 15 saniyeden uzun
sürmemelidir.
3. Her iki motoru, kablolar bağlı olarak yaklaşık 3 dakika süreyle
rölantide çalıştırın.

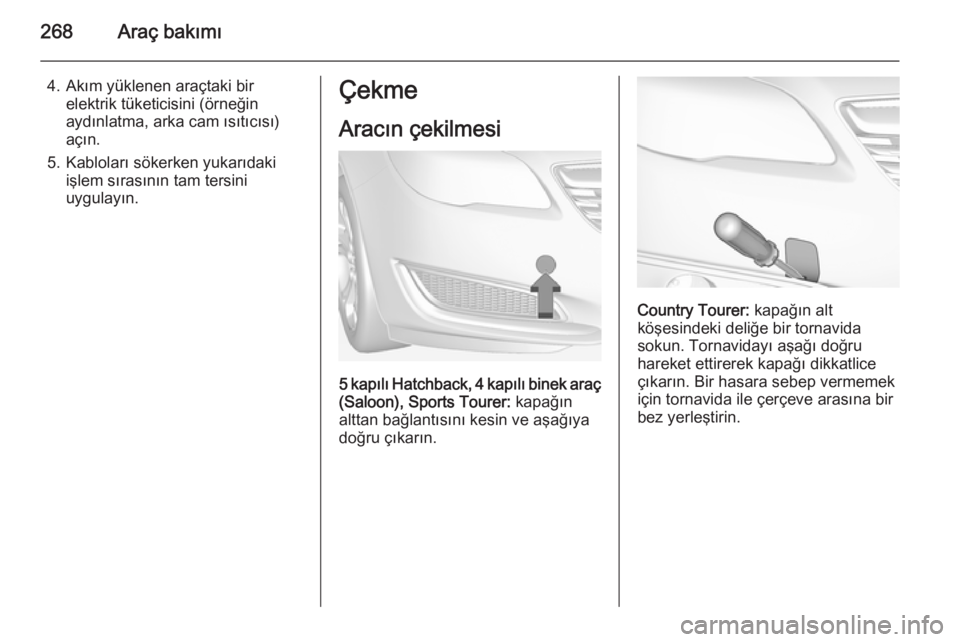

268Araç bakımı
4. Akım yüklenen araçtaki birelektrik tüketicisini (örneğin
aydınlatma, arka cam ısıtıcısı)
açın.
5. Kabloları sökerken yukarıdaki işlem sırasının tam tersini
uygulayın.Çekme
Aracın çekilmesi
5 kapılı Hatchback, 4 kapılı binek araç
(Saloon), Sports Tourer: kapağın
alttan bağlantısını kesin ve aşağıya
doğru çıkarın.
Country Tourer: kapağın alt
köşesindeki deliğe bir tornavida
sokun. Tornavidayı aşağı doğru
hareket ettirerek kapağı dikkatlice
çıkarın. Bir hasara sebep vermemek
için tornavida ile çerçeve arasına bir
bez yerleştirin.
