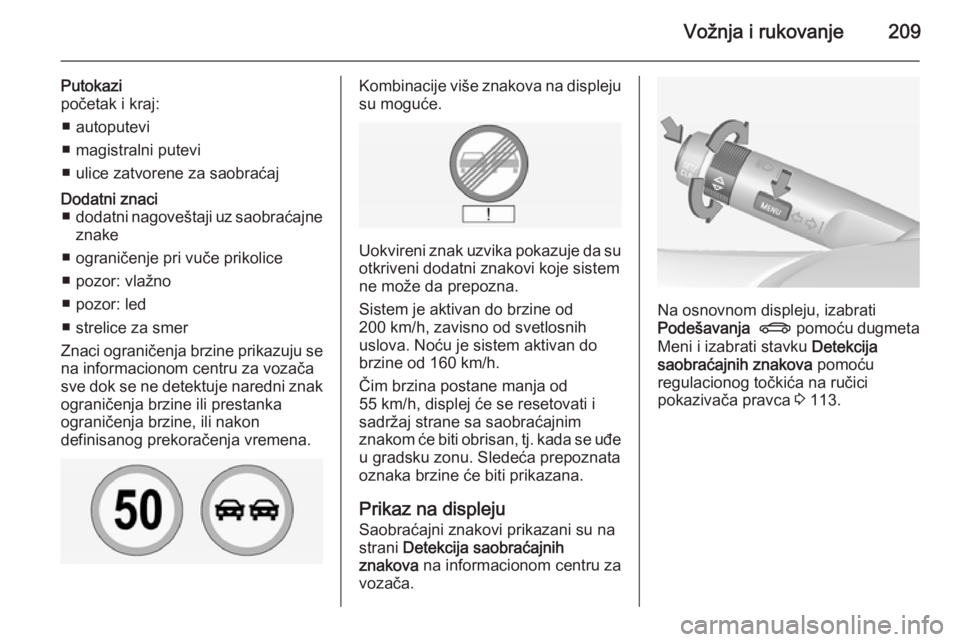

Vožnja i rukovanje209
Putokazi
početak i kraj:
■ autoputevi
■ magistralni putevi
■ ulice zatvorene za saobraćajDodatni znaci ■ dodatni nagoveštaji uz saobraćajne
znake
■ ograničenje pri vuče prikolice
■ pozor: vlažno
■ pozor: led
■ strelice za smer
Znaci ograničenja brzine prikazuju se na informacionom centru za vozača
sve dok se ne detektuje naredni znak
ograničenja brzine ili prestanka
ograničenja brzine, ili nakon
definisanog prekoračenja vremena.Kombinacije više znakova na displeju
su moguće.
Uokvireni znak uzvika pokazuje da su
otkriveni dodatni znakovi koje sistem
ne može da prepozna.
Sistem je aktivan do brzine od
200 km/h, zavisno od svetlosnih
uslova. Noću je sistem aktivan do
brzine od 160 km/h.
Čim brzina postane manja od
55 km/h, displej će se resetovati i
sadržaj strane sa saobraćajnim
znakom će biti obrisan, tj. kada se uđe u gradsku zonu. Sledeća prepoznata
oznaka brzine će biti prikazana.
Prikaz na displeju
Saobraćajni znakovi prikazani su na
strani Detekcija saobraćajnih
znakova na informacionom centru za
vozača.
Na osnovnom displeju, izabrati
Podešavanja X pomoću dugmeta
Meni i izabrati stavku Detekcija
saobraćajnih znakova pomoću
regulacionog točkića na ručici
pokazivača pravca 3 113.

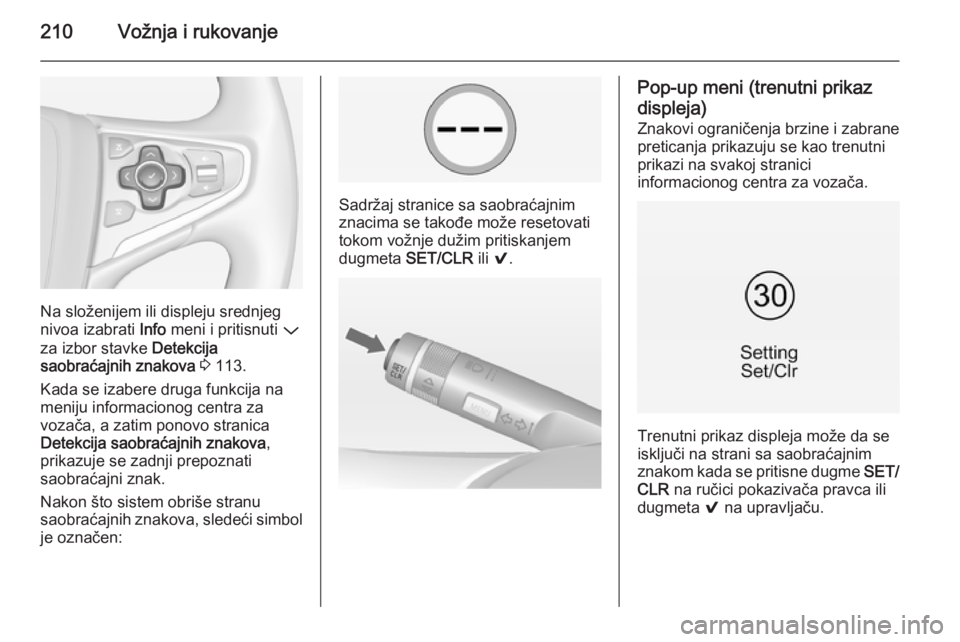

210Vožnja i rukovanje
Na složenijem ili displeju srednjeg
nivoa izabrati Info meni i pritisnuti P
za izbor stavke Detekcija
saobraćajnih znakova 3 113.
Kada se izabere druga funkcija na
meniju informacionog centra za
vozača, a zatim ponovo stranica
Detekcija saobraćajnih znakova ,
prikazuje se zadnji prepoznati
saobraćajni znak.
Nakon što sistem obriše stranu
saobraćajnih znakova, sledeći simbol je označen:
Sadržaj stranice sa saobraćajnim
znacima se takođe može resetovati
tokom vožnje dužim pritiskanjem
dugmeta SET/CLR ili 9.
Pop-up meni (trenutni prikaz
displeja)
Znakovi ograničenja brzine i zabrane
preticanja prikazuju se kao trenutni
prikazi na svakoj stranici
informacionog centra za vozača.
Trenutni prikaz displeja može da se
isključi na strani sa saobraćajnim
znakom kada se pritisne dugme SET/
CLR na ručici pokazivača pravca ili
dugmeta 9 na upravljaču.

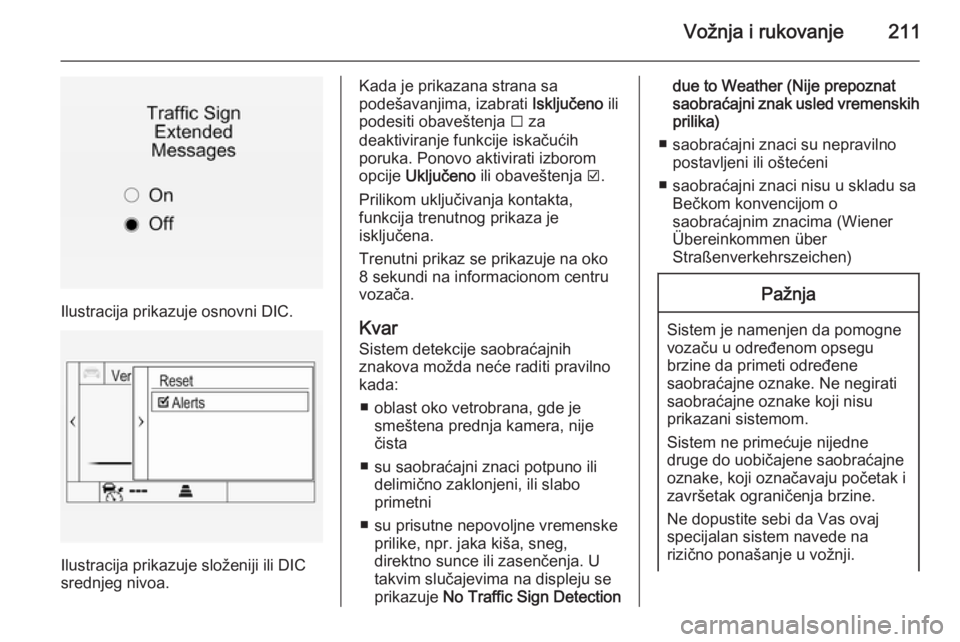

Vožnja i rukovanje211
Ilustracija prikazuje osnovni DIC.
Ilustracija prikazuje složeniji ili DIC
srednjeg nivoa.
Kada je prikazana strana sa
podešavanjima, izabrati Isključeno ili
podesiti obaveštenja I za
deaktiviranje funkcije iskačućih
poruka. Ponovo aktivirati izborom
opcije Uključeno ili obaveštenja J.
Prilikom uključivanja kontakta,
funkcija trenutnog prikaza je
isključena.
Trenutni prikaz se prikazuje na oko
8 sekundi na informacionom centru
vozača.
Kvar Sistem detekcije saobraćajnih
znakova možda neće raditi pravilno
kada:
■ oblast oko vetrobrana, gde je smeštena prednja kamera, nije
čista
■ su saobraćajni znaci potpuno ili delimično zaklonjeni, ili slabo
primetni
■ su prisutne nepovoljne vremenske prilike, npr. jaka kiša, sneg,
direktno sunce ili zasenčenja. U takvim slučajevima na displeju se
prikazuje No Traffic Sign Detectiondue to Weather (Nije prepoznat
saobraćajni znak usled vremenskih
prilika)
■ saobraćajni znaci su nepravilno postavljeni ili oštećeni
■ saobraćajni znaci nisu u skladu sa Bečkom konvencijom o
saobraćajnim znacima (Wiener
Übereinkommen über
Straßenverkehrszeichen)Pažnja
Sistem je namenjen da pomogne
vozaču u određenom opsegu
brzine da primeti određene
saobraćajne oznake. Ne negirati
saobraćajne oznake koji nisu
prikazani sistemom.
Sistem ne primećuje nijedne
druge do uobičajene saobraćajne
oznake, koji označavaju početak i
završetak ograničenja brzine.
Ne dopustite sebi da Vas ovaj
specijalan sistem navede na
rizično ponašanje u vožnji.

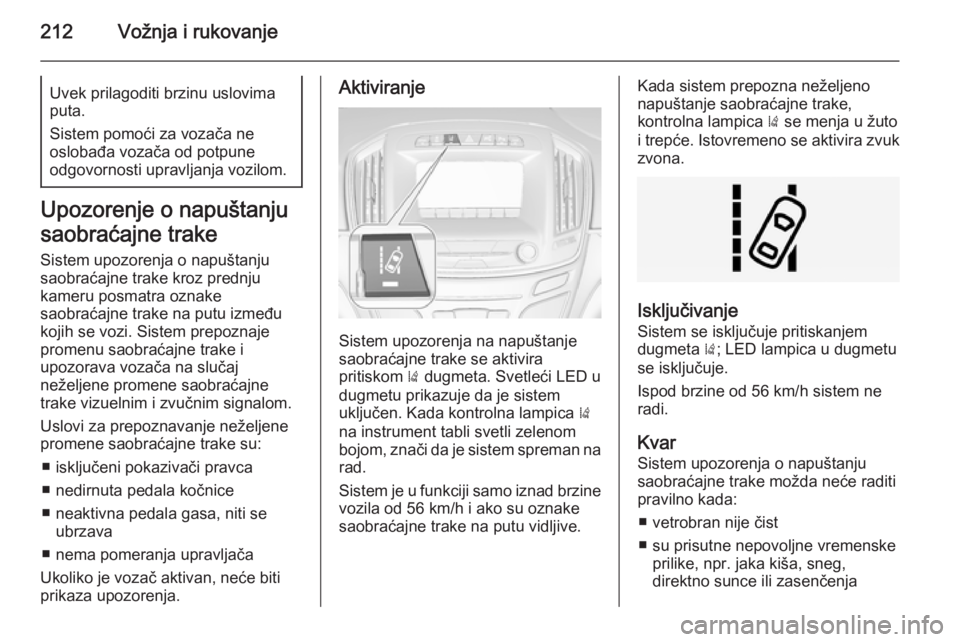

212Vožnja i rukovanjeUvek prilagoditi brzinu uslovima
puta.
Sistem pomoći za vozača ne
oslobađa vozača od potpune
odgovornosti upravljanja vozilom.
Upozorenje o napuštanju
saobraćajne trake
Sistem upozorenja o napuštanju
saobraćajne trake kroz prednju
kameru posmatra oznake
saobraćajne trake na putu između
kojih se vozi. Sistem prepoznaje
promenu saobraćajne trake i
upozorava vozača na slučaj
neželjene promene saobraćajne
trake vizuelnim i zvučnim signalom.
Uslovi za prepoznavanje neželjene
promene saobraćajne trake su:
■ isključeni pokazivači pravca
■ nedirnuta pedala kočnice
■ neaktivna pedala gasa, niti se ubrzava
■ nema pomeranja upravljača
Ukoliko je vozač aktivan, neće biti prikaza upozorenja.
Aktiviranje
Sistem upozorenja na napuštanje
saobraćajne trake se aktivira
pritiskom ) dugmeta. Svetleći LED u
dugmetu prikazuje da je sistem
uključen. Kada kontrolna lampica )
na instrument tabli svetli zelenom
bojom, znači da je sistem spreman na rad.
Sistem je u funkciji samo iznad brzine vozila od 56 km/h i ako su oznake
saobraćajne trake na putu vidljive.
Kada sistem prepozna neželjeno
napuštanje saobraćajne trake,
kontrolna lampica ) se menja u žuto
i trepće. Istovremeno se aktivira zvuk
zvona.
Isključivanje
Sistem se isključuje pritiskanjemdugmeta ); LED lampica u dugmetu
se isključuje.
Ispod brzine od 56 km/h sistem ne
radi.
Kvar
Sistem upozorenja o napuštanju
saobraćajne trake možda neće raditi
pravilno kada:
■ vetrobran nije čist
■ su prisutne nepovoljne vremenske prilike, npr. jaka kiša, sneg,
direktno sunce ili zasenčenja

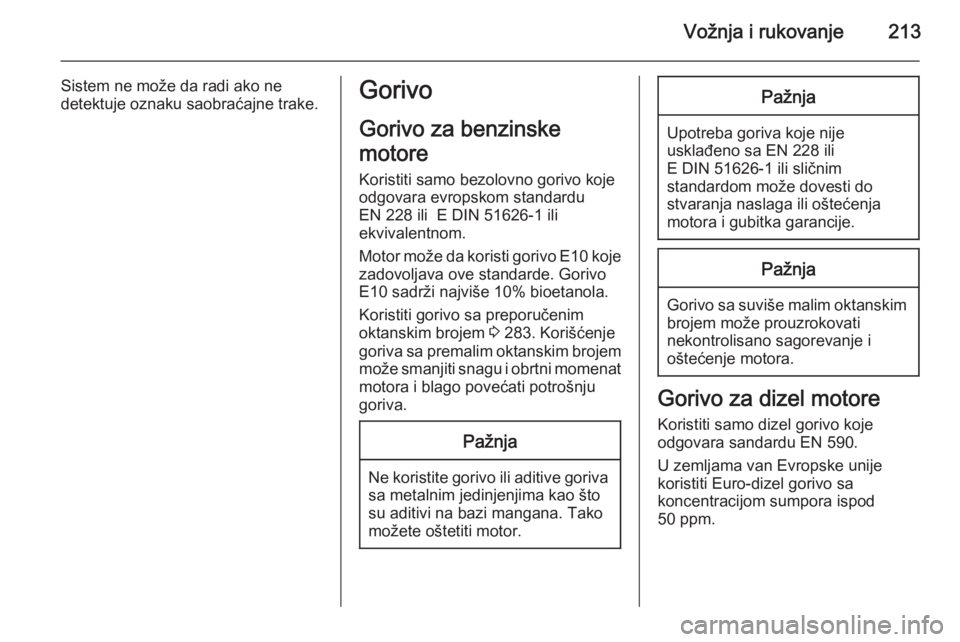

Vožnja i rukovanje213
Sistem ne može da radi ako ne
detektuje oznaku saobraćajne trake.Gorivo
Gorivo za benzinske
motore
Koristiti samo bezolovno gorivo koje
odgovara evropskom standardu
EN 228 ili E DIN 51626-1 ili
ekvivalentnom.
Motor može da koristi gorivo E10 koje zadovoljava ove standarde. Gorivo
E10 sadrži najviše 10% bioetanola.
Koristiti gorivo sa preporučenim
oktanskim brojem 3 283. Korišćenje
goriva sa premalim oktanskim brojem
može smanjiti snagu i obrtni momenat motora i blago povećati potrošnju
goriva.Pažnja
Ne koristite gorivo ili aditive goriva
sa metalnim jedinjenjima kao što
su aditivi na bazi mangana. Tako
možete oštetiti motor.
Pažnja
Upotreba goriva koje nije
usklađeno sa EN 228 ili
E DIN 51626-1 ili sličnim
standardom može dovesti do
stvaranja naslaga ili oštećenja
motora i gubitka garancije.
Pažnja
Gorivo sa suviše malim oktanskim brojem može prouzrokovati
nekontrolisano sagorevanje i
oštećenje motora.
Gorivo za dizel motore
Koristiti samo dizel gorivo koje
odgovara sandardu EN 590.
U zemljama van Evropske unije
koristiti Euro-dizel gorivo sa
koncentracijom sumpora ispod
50 ppm.

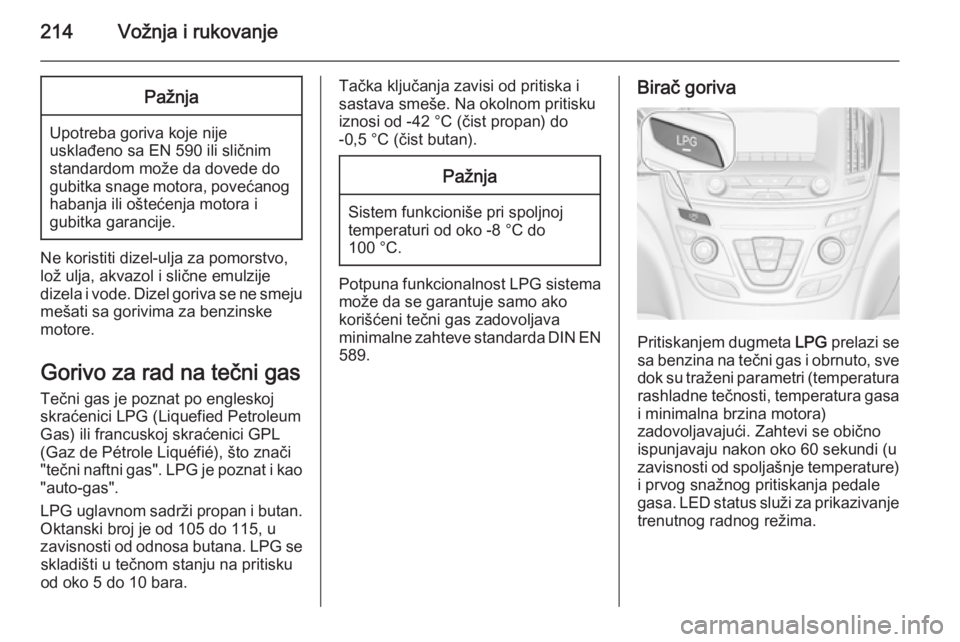

214Vožnja i rukovanjePažnja
Upotreba goriva koje nije
usklađeno sa EN 590 ili sličnim
standardom može da dovede do
gubitka snage motora, povećanog habanja ili oštećenja motora i
gubitka garancije.
Ne koristiti dizel-ulja za pomorstvo,
lož ulja, akvazol i slične emulzije
dizela i vode. Dizel goriva se ne smeju
mešati sa gorivima za benzinske
motore.
Gorivo za rad na tečni gas Tečni gas je poznat po engleskoj
skraćenici LPG (Liquefied Petroleum
Gas) ili francuskoj skraćenici GPL
(Gaz de Pétrole Liquéfié), što znači
"tečni naftni gas". LPG je poznat i kao "auto-gas".
LPG uglavnom sadrži propan i butan. Oktanski broj je od 105 do 115, u
zavisnosti od odnosa butana. LPG se skladišti u tečnom stanju na pritisku
od oko 5 do 10 bara.
Tačka ključanja zavisi od pritiska i
sastava smeše. Na okolnom pritisku
iznosi od -42 °C (čist propan) do
-0,5 °C (čist butan).Pažnja
Sistem funkcioniše pri spoljnoj temperaturi od oko -8 °C do
100 °C.
Potpuna funkcionalnost LPG sistema
može da se garantuje samo ako
korišćeni tečni gas zadovoljava
minimalne zahteve standarda DIN EN
589.
Birač goriva
Pritiskanjem dugmeta LPG prelazi se
sa benzina na tečni gas i obrnuto, sve
dok su traženi parametri (temperatura rashladne tečnosti, temperatura gasai minimalna brzina motora)
zadovoljavajući. Zahtevi se obično ispunjavaju nakon oko 60 sekundi (u
zavisnosti od spoljašnje temperature)
i prvog snažnog pritiskanja pedale
gasa. LED status služi za prikazivanje trenutnog radnog režima.

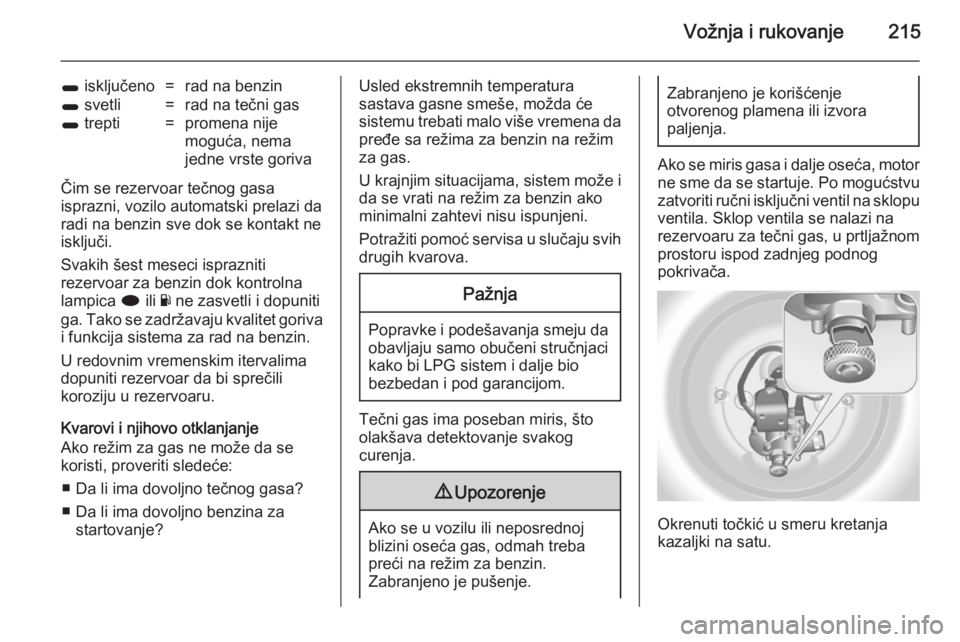

Vožnja i rukovanje215
1 isključeno=rad na benzin1 svetli=rad na tečni gas1 trepti=promena nije
moguća, nema
jedne vrste goriva
Čim se rezervoar tečnog gasa
isprazni, vozilo automatski prelazi da
radi na benzin sve dok se kontakt ne
isključi.
Svakih šest meseci isprazniti
rezervoar za benzin dok kontrolna
lampica i ili Y ne zasvetli i dopuniti
ga. Tako se zadržavaju kvalitet goriva i funkcija sistema za rad na benzin.
U redovnim vremenskim itervalima
dopuniti rezervoar da bi sprečili
koroziju u rezervoaru.
Kvarovi i njihovo otklanjanje
Ako režim za gas ne može da se
koristi, proveriti sledeće:
■ Da li ima dovoljno tečnog gasa?
■ Da li ima dovoljno benzina za startovanje?
Usled ekstremnih temperatura
sastava gasne smeše, možda će
sistemu trebati malo više vremena da
pređe sa režima za benzin na režim
za gas.
U krajnjim situacijama, sistem može i da se vrati na režim za benzin ako
minimalni zahtevi nisu ispunjeni.
Potražiti pomoć servisa u slučaju svih drugih kvarova.Pažnja
Popravke i podešavanja smeju da obavljaju samo obučeni stručnjaci
kako bi LPG sistem i dalje bio
bezbedan i pod garancijom.
Tečni gas ima poseban miris, što
olakšava detektovanje svakog
curenja.
9 Upozorenje
Ako se u vozilu ili neposrednoj
blizini oseća gas, odmah treba
preći na režim za benzin.
Zabranjeno je pušenje.
Zabranjeno je korišćenje
otvorenog plamena ili izvora
paljenja.
Ako se miris gasa i dalje oseća, motor
ne sme da se startuje. Po mogućstvu zatvoriti ručni isključni ventil na sklopu ventila. Sklop ventila se nalazi narezervoaru za tečni gas, u prtljažnom
prostoru ispod zadnjeg podnog
pokrivača.
Okrenuti točkić u smeru kretanja
kazaljki na satu.

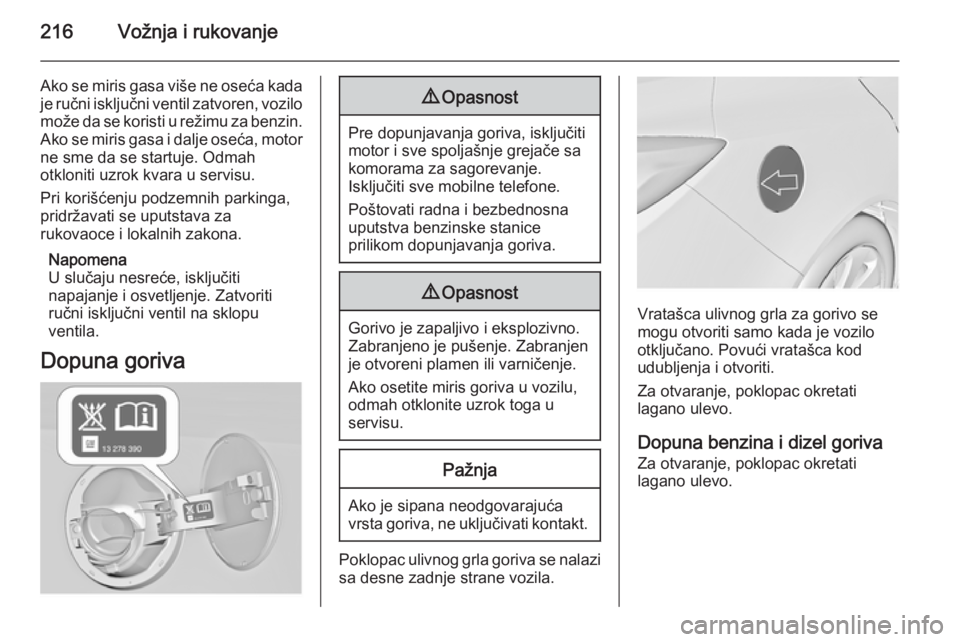

216Vožnja i rukovanje
Ako se miris gasa više ne oseća kadaje ručni isključni ventil zatvoren, vozilo
može da se koristi u režimu za benzin. Ako se miris gasa i dalje oseća, motor
ne sme da se startuje. Odmah
otkloniti uzrok kvara u servisu.
Pri korišćenju podzemnih parkinga,
pridržavati se uputstava za
rukovaoce i lokalnih zakona.
Napomena
U slučaju nesreće, isključiti
napajanje i osvetljenje. Zatvoriti
ručni isključni ventil na sklopu
ventila.
Dopuna goriva9 Opasnost
Pre dopunjavanja goriva, isključiti
motor i sve spoljašnje grejače sa
komorama za sagorevanje.
Isključiti sve mobilne telefone.
Poštovati radna i bezbednosna
uputstva benzinske stanice
prilikom dopunjavanja goriva.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Zabranjeno je pušenje. Zabranjen
je otvoreni plamen ili varničenje.
Ako osetite miris goriva u vozilu,
odmah otklonite uzrok toga u
servisu.
Pažnja
Ako je sipana neodgovarajuća vrsta goriva, ne uključivati kontakt.
Poklopac ulivnog grla goriva se nalazi
sa desne zadnje strane vozila.
Vratašca ulivnog grla za gorivo se
mogu otvoriti samo kada je vozilo
otključano. Povući vratašca kod
udubljenja i otvoriti.
Za otvaranje, poklopac okretati
lagano ulevo.
Dopuna benzina i dizel goriva
Za otvaranje, poklopac okretati
lagano ulevo.

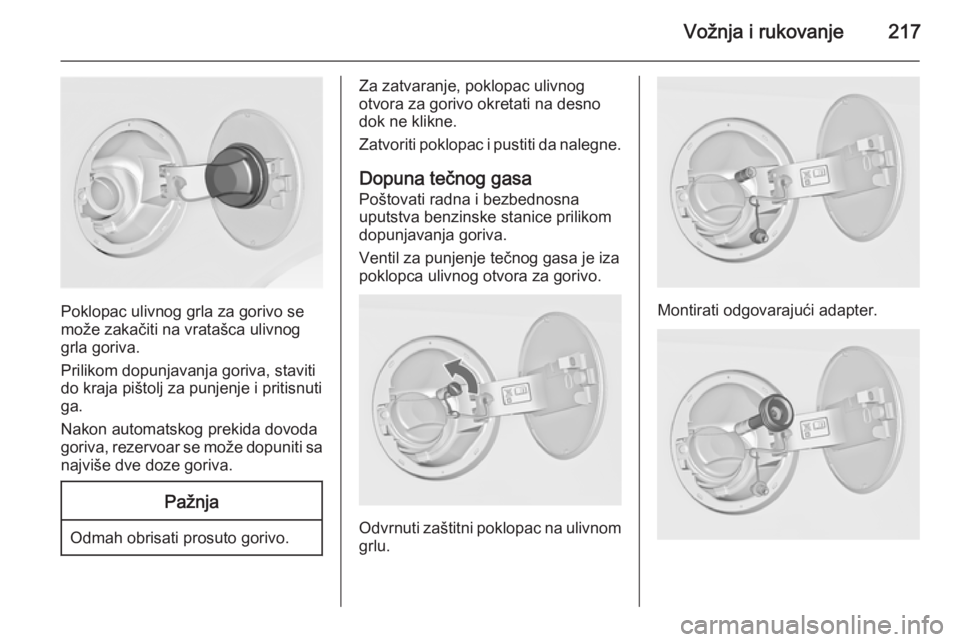

Vožnja i rukovanje217
Poklopac ulivnog grla za gorivo se
može zakačiti na vratašca ulivnog grla goriva.
Prilikom dopunjavanja goriva, staviti do kraja pištolj za punjenje i pritisnuti
ga.
Nakon automatskog prekida dovoda
goriva, rezervoar se može dopuniti sa najviše dve doze goriva.
Pažnja
Odmah obrisati prosuto gorivo.
Za zatvaranje, poklopac ulivnog
otvora za gorivo okretati na desno
dok ne klikne.
Zatvoriti poklopac i pustiti da nalegne.
Dopuna tečnog gasa
Poštovati radna i bezbednosna
uputstva benzinske stanice prilikom
dopunjavanja goriva.
Ventil za punjenje tečnog gasa je iza
poklopca ulivnog otvora za gorivo.
Odvrnuti zaštitni poklopac na ulivnom
grlu.
Montirati odgovarajući adapter.

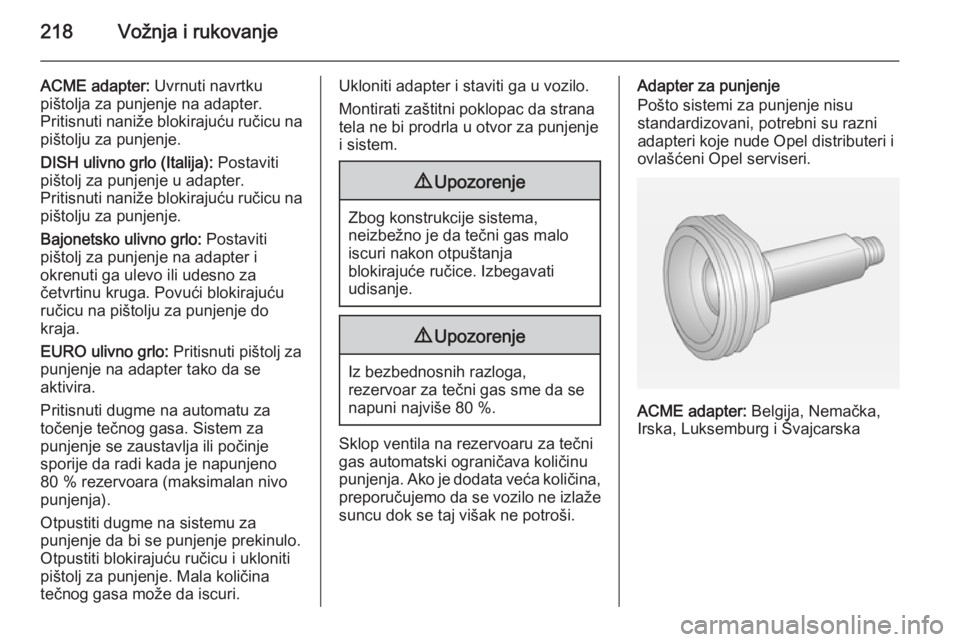

218Vožnja i rukovanje
ACME adapter: Uvrnuti navrtku
pištolja za punjenje na adapter.
Pritisnuti naniže blokirajuću ručicu na pištolju za punjenje.
DISH ulivno grlo (Italija): Postaviti
pištolj za punjenje u adapter.
Pritisnuti naniže blokirajuću ručicu na pištolju za punjenje.
Bajonetsko ulivno grlo: Postaviti
pištolj za punjenje na adapter i okrenuti ga ulevo ili udesno za
četvrtinu kruga. Povući blokirajuću
ručicu na pištolju za punjenje do
kraja.
EURO ulivno grlo: Pritisnuti pištolj za
punjenje na adapter tako da se
aktivira.
Pritisnuti dugme na automatu za
točenje tečnog gasa. Sistem za
punjenje se zaustavlja ili počinje
sporije da radi kada je napunjeno
80 % rezervoara (maksimalan nivo
punjenja).
Otpustiti dugme na sistemu za
punjenje da bi se punjenje prekinulo.
Otpustiti blokirajuću ručicu i ukloniti
pištolj za punjenje. Mala količina
tečnog gasa može da iscuri.Ukloniti adapter i staviti ga u vozilo.
Montirati zaštitni poklopac da strana tela ne bi prodrla u otvor za punjenje
i sistem.9 Upozorenje
Zbog konstrukcije sistema,
neizbežno je da tečni gas malo iscuri nakon otpuštanja
blokirajuće ručice. Izbegavati
udisanje.
9 Upozorenje
Iz bezbednosnih razloga,
rezervoar za tečni gas sme da se
napuni najviše 80 %.
Sklop ventila na rezervoaru za tečni
gas automatski ograničava količinu
punjenja. Ako je dodata veća količina,
preporučujemo da se vozilo ne izlaže suncu dok se taj višak ne potroši.
Adapter za punjenje
Pošto sistemi za punjenje nisu
standardizovani, potrebni su razni
adapteri koje nude Opel distributeri i ovlašćeni Opel serviseri.
ACME adapter: Belgija, Nemačka,
Irska, Luksemburg i Švajcarska
