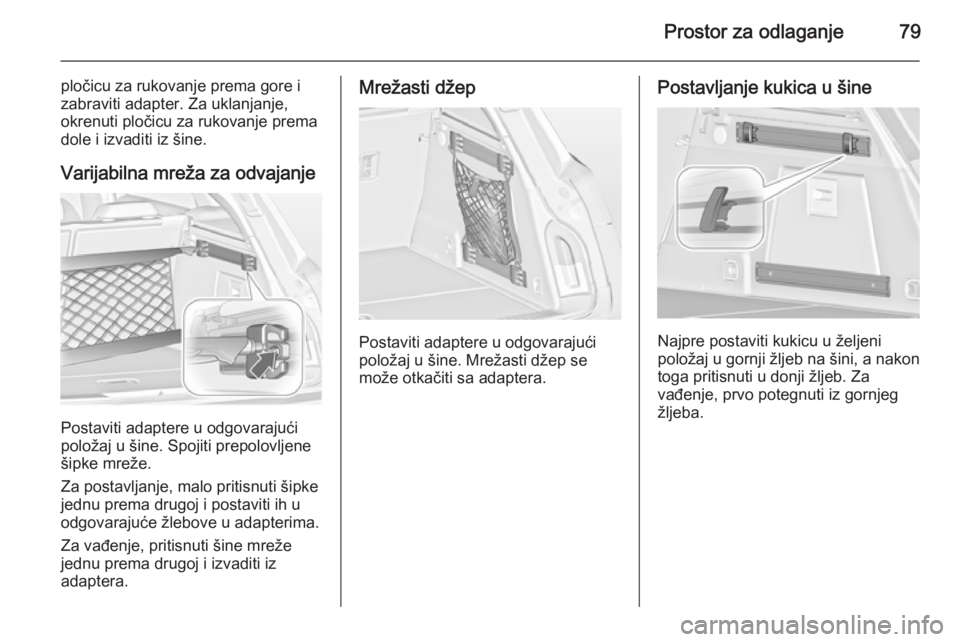

Prostor za odlaganje79
pločicu za rukovanje prema gore i
zabraviti adapter. Za uklanjanje,
okrenuti pločicu za rukovanje prema
dole i izvaditi iz šine.
Varijabilna mreža za odvajanje
Postaviti adaptere u odgovarajući
položaj u šine. Spojiti prepolovljene
šipke mreže.
Za postavljanje, malo pritisnuti šipke
jednu prema drugoj i postaviti ih u
odgovarajuće žlebove u adapterima.
Za vađenje, pritisnuti šine mreže
jednu prema drugoj i izvaditi iz
adaptera.
Mrežasti džep
Postaviti adaptere u odgovarajući
položaj u šine. Mrežasti džep se
može otkačiti sa adaptera.
Postavljanje kukica u šine
Najpre postaviti kukicu u željeni
položaj u gornji žljeb na šini, a nakon
toga pritisnuti u donji žljeb. Za
vađenje, prvo potegnuti iz gornjeg
žljeba.

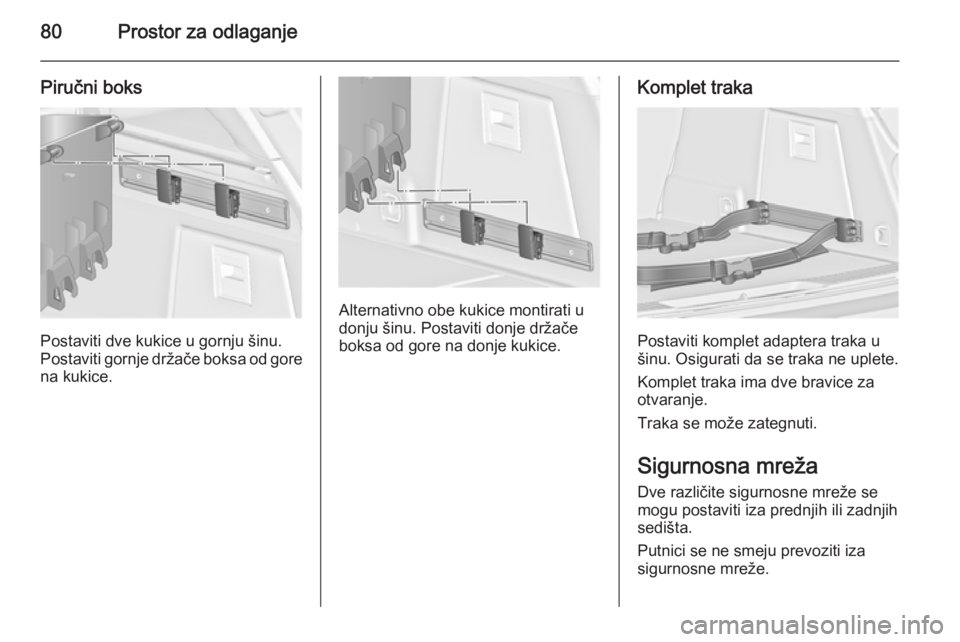

80Prostor za odlaganje
Piručni boks
Postaviti dve kukice u gornju šinu.
Postaviti gornje držače boksa od gore
na kukice.
Alternativno obe kukice montirati u
donju šinu. Postaviti donje držače
boksa od gore na donje kukice.
Komplet traka
Postaviti komplet adaptera traka u
šinu. Osigurati da se traka ne uplete.
Komplet traka ima dve bravice za
otvaranje.
Traka se može zategnuti.
Sigurnosna mreža
Dve različite sigurnosne mreže se
mogu postaviti iza prednjih ili zadnjih
sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.

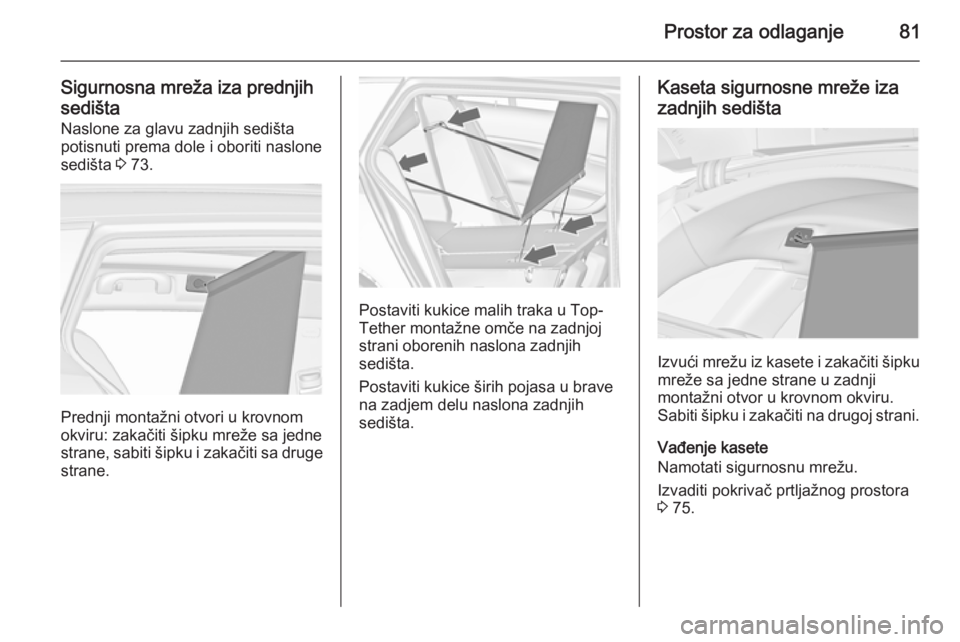

Prostor za odlaganje81
Sigurnosna mreža iza prednjihsedišta
Naslone za glavu zadnjih sedišta potisnuti prema dole i oboriti naslone
sedišta 3 73.
Prednji montažni otvori u krovnom
okviru: zakačiti šipku mreže sa jedne
strane, sabiti šipku i zakačiti sa druge strane.
Postaviti kukice malih traka u Top-
Tether montažne omče na zadnjoj
strani oborenih naslona zadnjih
sedišta.
Postaviti kukice širih pojasa u brave
na zadjem delu naslona zadnjih
sedišta.
Kaseta sigurnosne mreže iza
zadnjih sedišta
Izvući mrežu iz kasete i zakačiti šipku
mreže sa jedne strane u zadnji
montažni otvor u krovnom okviru.
Sabiti šipku i zakačiti na drugoj strani.
Vađenje kasete
Namotati sigurnosnu mrežu.
Izvaditi pokrivač prtljažnog prostora
3 75.

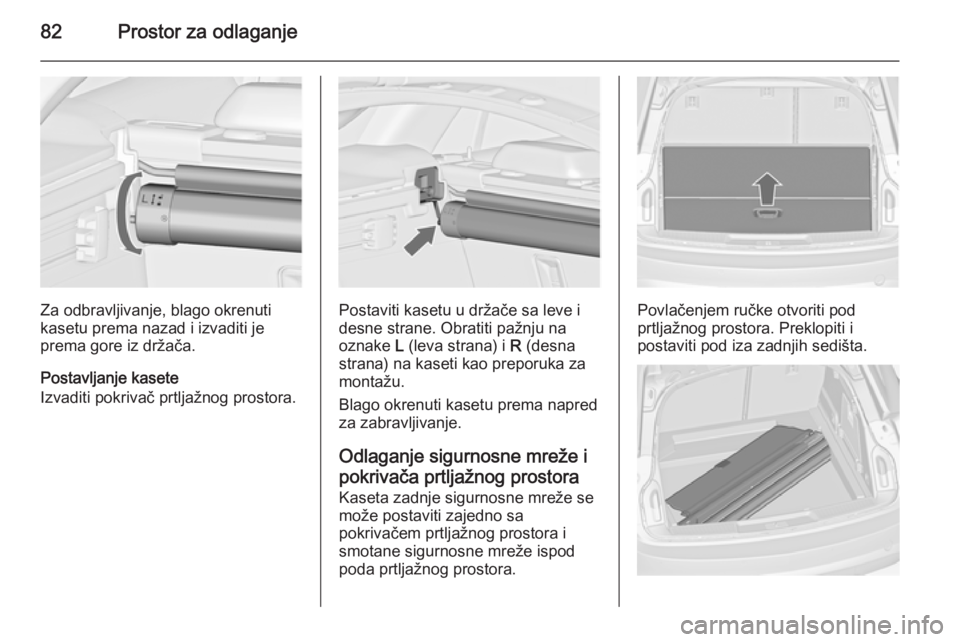

82Prostor za odlaganje
Za odbravljivanje, blago okrenuti
kasetu prema nazad i izvaditi je
prema gore iz držača.
Postavljanje kasete
Izvaditi pokrivač prtljažnog prostora.Postaviti kasetu u držače sa leve i
desne strane. Obratiti pažnju na
oznake L (leva strana) i R (desna
strana) na kaseti kao preporuka za
montažu.
Blago okrenuti kasetu prema napred
za zabravljivanje.
Odlaganje sigurnosne mreže ipokrivača prtljažnog prostora
Kaseta zadnje sigurnosne mreže se
može postaviti zajedno sa
pokrivačem prtljažnog prostora i
smotane sigurnosne mreže ispod
poda prtljažnog prostora.Povlačenjem ručke otvoriti pod
prtljažnog prostora. Preklopiti i
postaviti pod iza zadnjih sedišta.

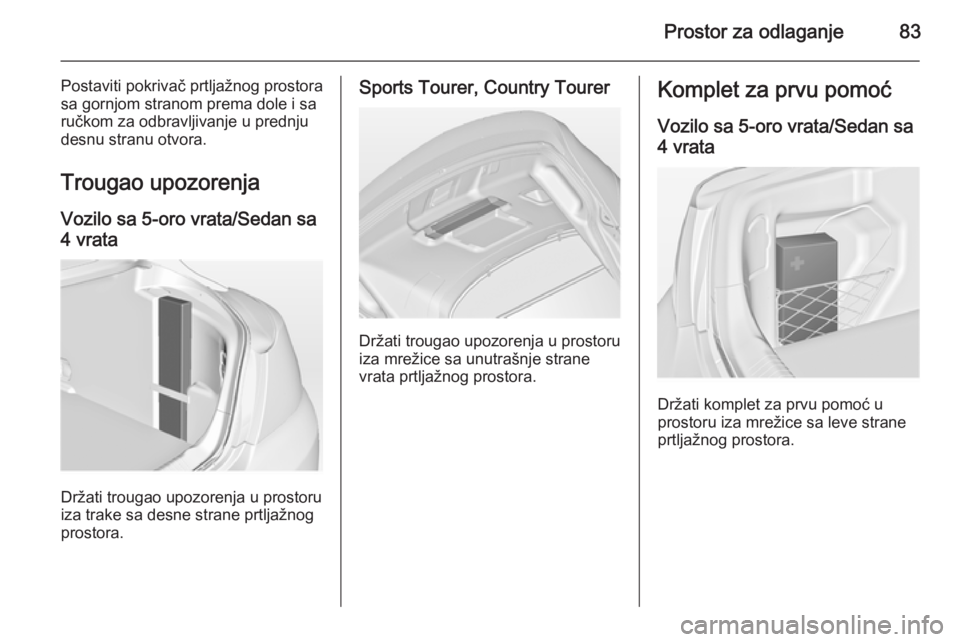

Prostor za odlaganje83
Postaviti pokrivač prtljažnog prostora
sa gornjom stranom prema dole i sa
ručkom za odbravljivanje u prednju desnu stranu otvora.
Trougao upozorenja Vozilo sa 5-oro vrata/Sedan sa
4 vrata
Držati trougao upozorenja u prostoru
iza trake sa desne strane prtljažnog
prostora.
Sports Tourer, Country Tourer
Držati trougao upozorenja u prostoru
iza mrežice sa unutrašnje strane vrata prtljažnog prostora.
Komplet za prvu pomoć
Vozilo sa 5-oro vrata/Sedan sa 4 vrata
Držati komplet za prvu pomoć u
prostoru iza mrežice sa leve strane
prtljažnog prostora.

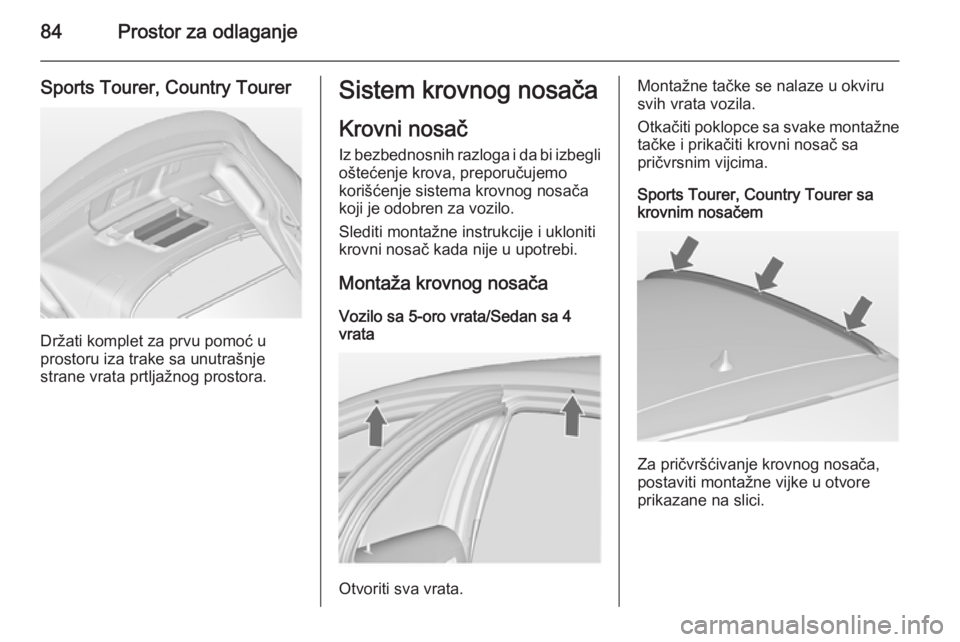

84Prostor za odlaganje
Sports Tourer, Country Tourer
Držati komplet za prvu pomoć u
prostoru iza trake sa unutrašnje
strane vrata prtljažnog prostora.
Sistem krovnog nosača
Krovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Montaža krovnog nosača
Vozilo sa 5-oro vrata/Sedan sa 4
vrata
Otvoriti sva vrata.
Montažne tačke se nalaze u okviru
svih vrata vozila.
Otkačiti poklopce sa svake montažne
tačke i prikačiti krovni nosač sa
pričvrsnim vijcima.
Sports Tourer, Country Tourer sa
krovnim nosačem
Za pričvršćivanje krovnog nosača,
postaviti montažne vijke u otvore
prikazane na slici.

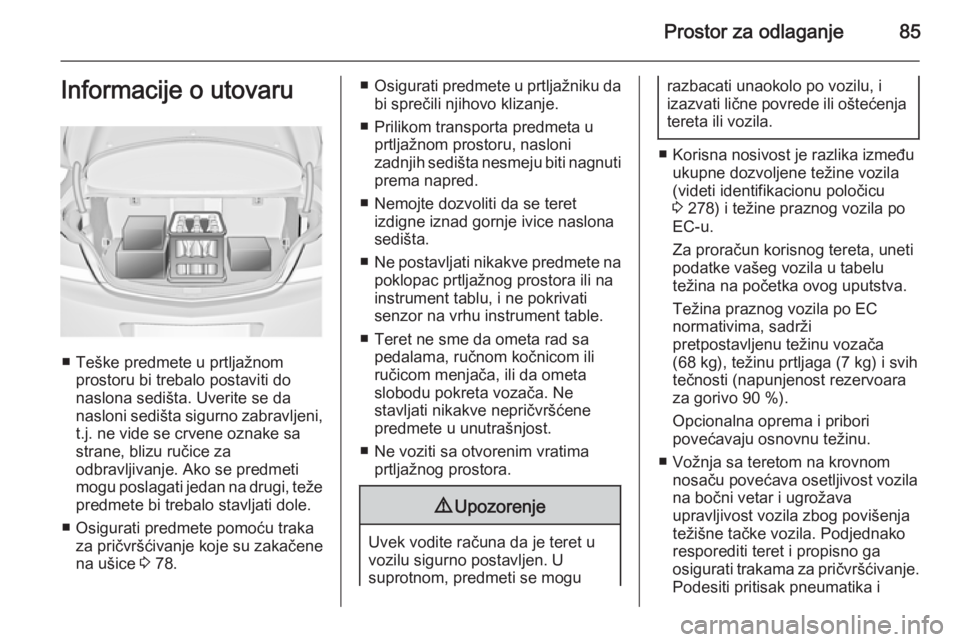

Prostor za odlaganje85Informacije o utovaru
■ Teške predmete u prtljažnomprostoru bi trebalo postaviti do
naslona sedišta. Uverite se da
nasloni sedišta sigurno zabravljeni, t.j. ne vide se crvene oznake sa
strane, blizu ručice za
odbravljivanje. Ako se predmeti
mogu poslagati jedan na drugi, teže
predmete bi trebalo stavljati dole.
■ Osigurati predmete pomoću traka za pričvršćivanje koje su zakačene
na ušice 3 78.
■ Osigurati predmete u prtljažniku da
bi sprečili njihovo klizanje.
■ Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta nesmeju biti nagnuti
prema napred.
■ Nemojte dozvoliti da se teret izdigne iznad gornje ivice naslona
sedišta.
■ Ne postavljati nikakve predmete na
poklopac prtljažnog prostora ili na
instrument tablu, i ne pokrivati
senzor na vrhu instrument table.
■ Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene
predmete u unutrašnjost.
■ Ne voziti sa otvorenim vratima prtljažnog prostora.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
■ Korisna nosivost je razlika između ukupne dozvoljene težine vozila
(videti identifikacionu poločicu
3 278) i težine praznog vozila po
EC-u.
Za proračun korisnog tereta, uneti
podatke vašeg vozila u tabelu
težina na početka ovog uputstva.
Težina praznog vozila po EC
normativima, sadrži
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i svih
tečnosti (napunjenost rezervoara
za gorivo 90 %).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
■ Vožnja sa teretom na krovnom nosaču povećava osetljivost vozila
na bočni vetar i ugrožava
upravljivost vozila zbog povišenja
težišne tačke vozila. Podjednako
resporediti teret i propisno ga
osigurati trakama za pričvršćivanje. Podesiti pritisak pneumatika i

86Prostor za odlaganje
brzinu vozila shodno teretu.
Proveriti i povremeno pritegnuti
pričvrsne trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je
100 kg. Opterećenje krova se
sastoji od težine krovnog nosača i
tereta koji se nosi.

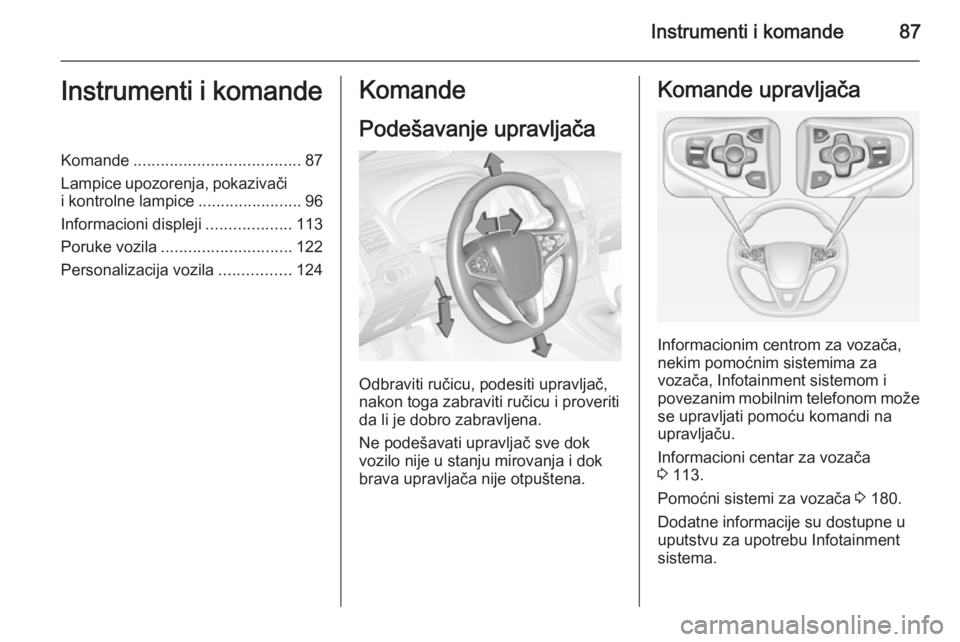

Instrumenti i komande87Instrumenti i komandeKomande..................................... 87
Lampice upozorenja, pokazivači
i kontrolne lampice .......................96
Informacioni displeji ...................113
Poruke vozila ............................. 122
Personalizacija vozila ................124Komande
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Komande upravljača
Informacionim centrom za vozača,
nekim pomoćnim sistemima za
vozača, Infotainment sistemom i
povezanim mobilnim telefonom može
se upravljati pomoću komandi na
upravljaču.
Informacioni centar za vozača
3 113.
Pomoćni sistemi za vozača 3 180.
Dodatne informacije su dostupne u
uputstvu za upotrebu Infotainment
sistema.

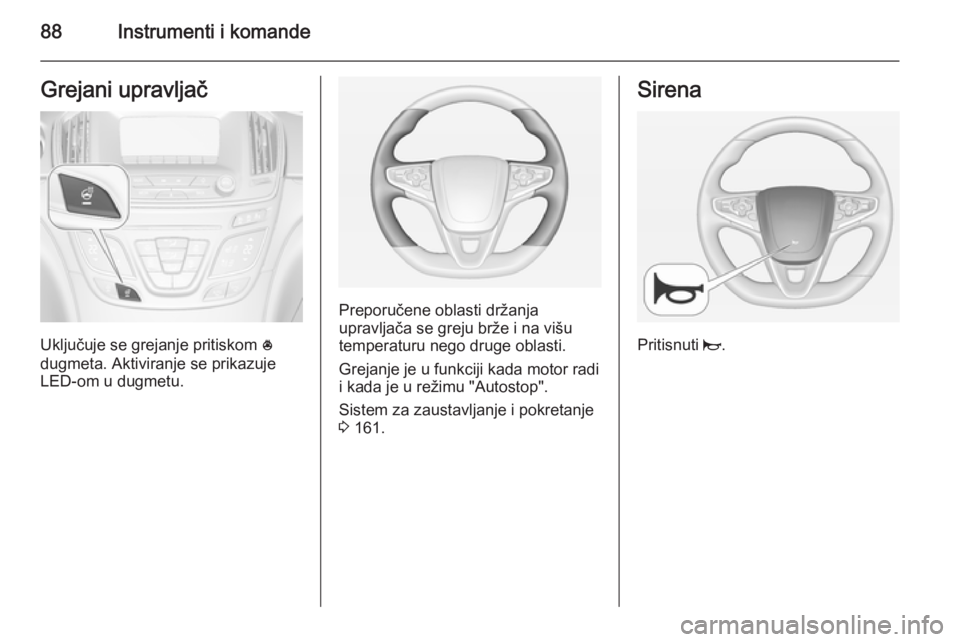

88Instrumenti i komandeGrejani upravljač
Uključuje se grejanje pritiskom *
dugmeta. Aktiviranje se prikazuje LED-om u dugmetu.
Preporučene oblasti držanja
upravljača se greju brže i na višu
temperaturu nego druge oblasti.
Grejanje je u funkciji kada motor radi
i kada je u režimu "Autostop".
Sistem za zaustavljanje i pokretanje
3 161.
Sirena
Pritisnuti j.
