OPEL INSIGNIA 2015.5 Gebruikershandleiding (in Dutch)

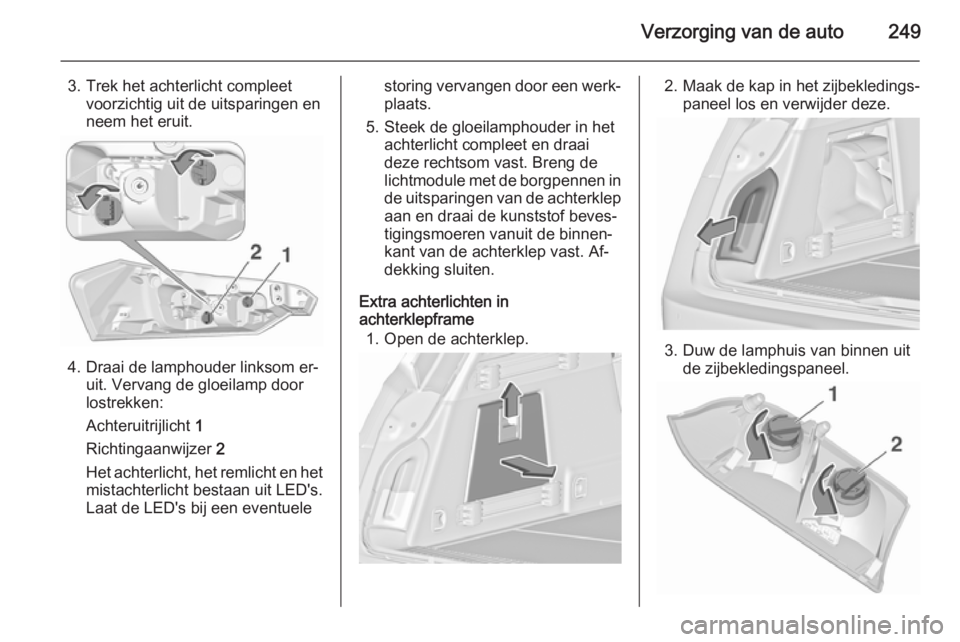

Verzorging van de auto249
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit.
4. Draai de lamphouder linksom er‐ uit. Vervang de gloeilamp door
lostrekken:
Achteruitrijlicht 1
Richtingaanwijzer 2
Het achterlicht, het remlicht en het mistachterlicht bestaan uit LED's.
Laat de LED's bij een eventuele
storing vervangen door een werk‐
plaats.
5. Steek de gloeilamphouder in het achterlicht compleet en draai
deze rechtsom vast. Breng de
lichtmodule met de borgpennen in de uitsparingen van de achterklep
aan en draai de kunststof beves‐
tigingsmoeren vanuit de binnen‐ kant van de achterklep vast. Af‐
dekking sluiten.
Extra achterlichten in
achterklepframe
1. Open de achterklep.2. Maak de kap in het zijbekledings‐ paneel los en verwijder deze.
3. Duw de lamphuis van binnen uitde zijbekledingspaneel.

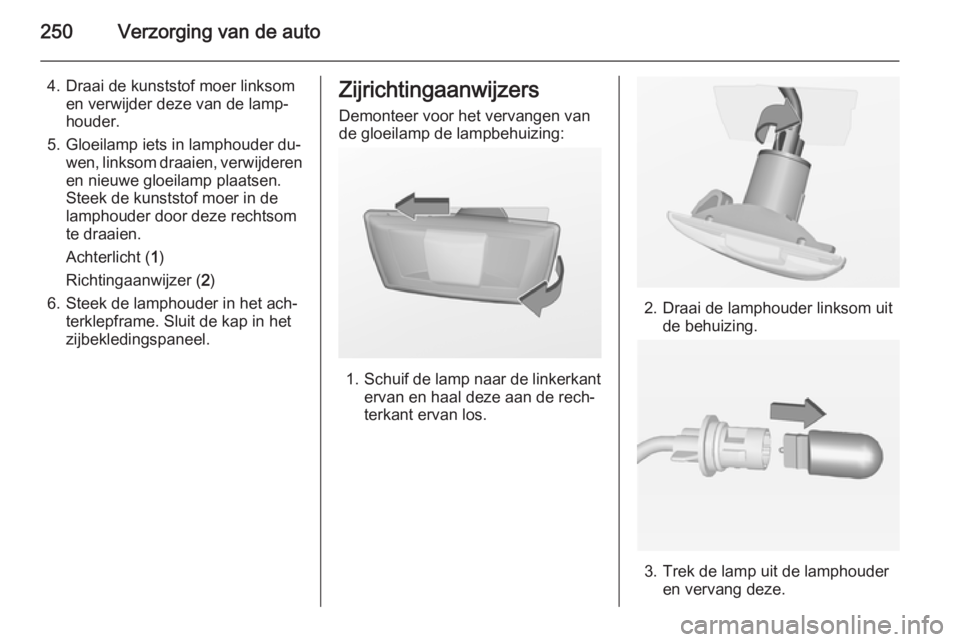

250Verzorging van de auto
4. Draai de kunststof moer linksomen verwijder deze van de lamp‐
houder.
5. Gloeilamp iets in lamphouder du‐ wen, linksom draaien, verwijderenen nieuwe gloeilamp plaatsen.
Steek de kunststof moer in de
lamphouder door deze rechtsom
te draaien.
Achterlicht ( 1)
Richtingaanwijzer ( 2)
6. Steek de lamphouder in het ach‐ terklepframe. Sluit de kap in het
zijbekledingspaneel.Zijrichtingaanwijzers
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.

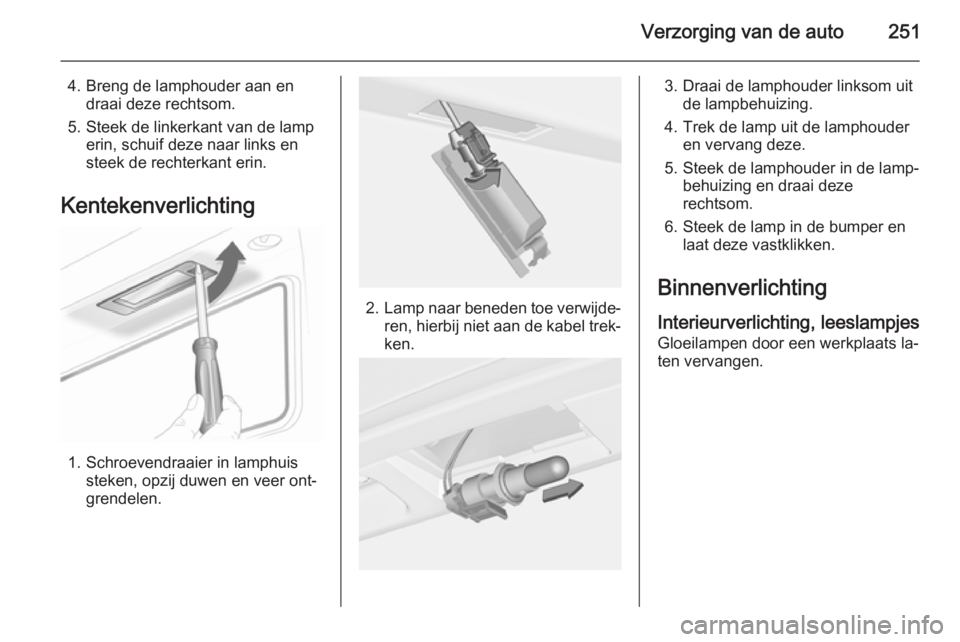

Verzorging van de auto251
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Schroevendraaier in lamphuis steken, opzij duwen en veer ont‐
grendelen.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.
4. Trek de lamp uit de lamphouder en vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats la‐
ten vervangen.

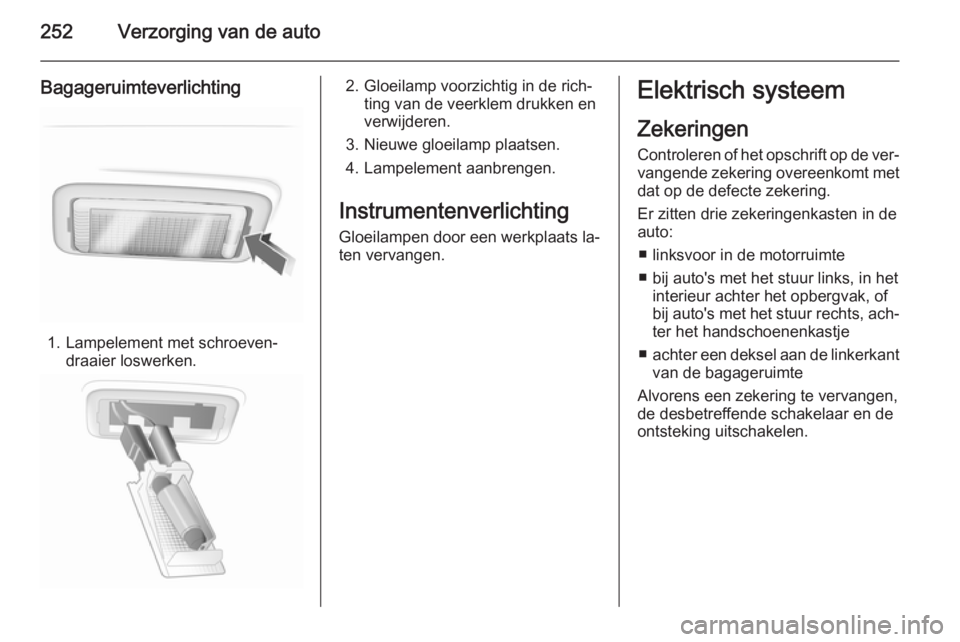

252Verzorging van de auto
Bagageruimteverlichting
1. Lampelement met schroeven‐draaier loswerken.
2. Gloeilamp voorzichtig in de rich‐ting van de veerklem drukken en
verwijderen.
3. Nieuwe gloeilamp plaatsen.
4. Lampelement aanbrengen.
Instrumentenverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.Elektrisch systeem
Zekeringen
Controleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
■ linksvoor in de motorruimte
■ bij auto's met het stuur links, in het interieur achter het opbergvak, of
bij auto's met het stuur rechts, ach‐
ter het handschoenenkastje
■ achter een deksel aan de linkerkant
van de bagageruimte
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en de
ontsteking uitschakelen.

Verzorging van de auto253

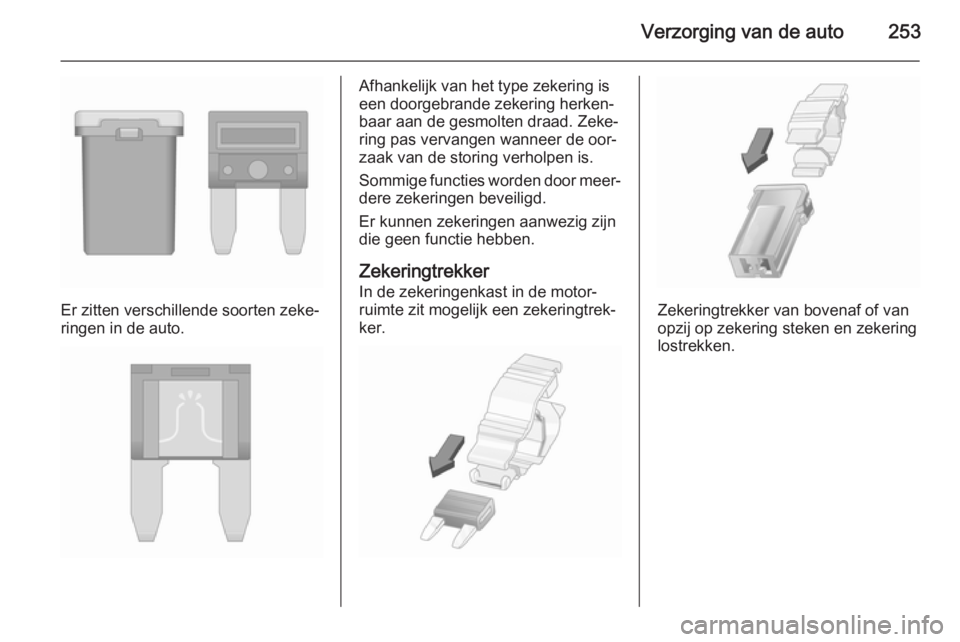

Er zitten verschillende soorten zeke‐
ringen in de auto.
Afhankelijk van het type zekering is
een doorgebrande zekering herken‐
baar aan de gesmolten draad. Zeke‐
ring pas vervangen wanneer de oor‐
zaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.

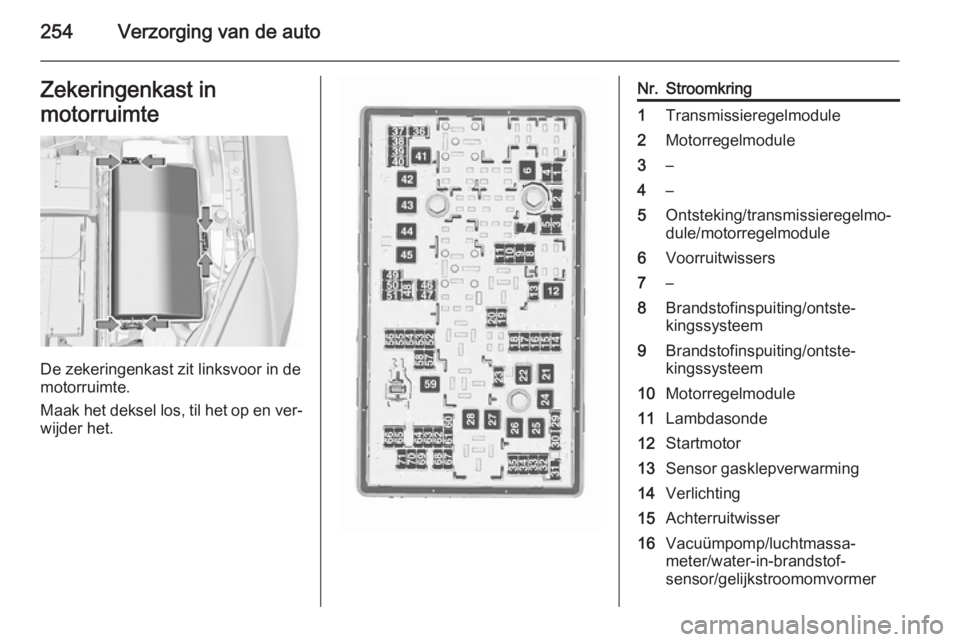

254Verzorging van de autoZekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los, til het op en ver‐
wijder het.
Nr.Stroomkring1Transmissieregelmodule2Motorregelmodule3–4–5Ontsteking/transmissieregelmo‐
dule/motorregelmodule6Voorruitwissers7–8Brandstofinspuiting/ontste‐
kingssysteem9Brandstofinspuiting/ontste‐
kingssysteem10Motorregelmodule11Lambdasonde12Startmotor13Sensor gasklepverwarming14Verlichting15Achterruitwisser16Vacuümpomp/luchtmassa‐
meter/water-in-brandstof‐
sensor/gelijkstroomomvormer

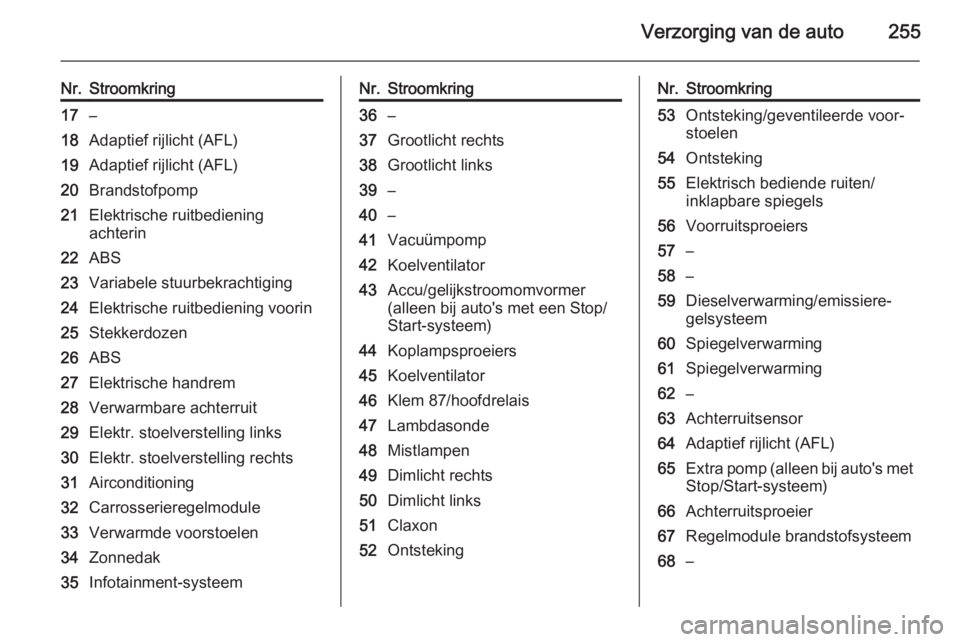

Verzorging van de auto255
Nr.Stroomkring17–18Adaptief rijlicht (AFL)19Adaptief rijlicht (AFL)20Brandstofpomp21Elektrische ruitbediening
achterin22ABS23Variabele stuurbekrachtiging24Elektrische ruitbediening voorin25Stekkerdozen26ABS27Elektrische handrem28Verwarmbare achterruit29Elektr. stoelverstelling links30Elektr. stoelverstelling rechts31Airconditioning32Carrosserieregelmodule33Verwarmde voorstoelen34Zonnedak35Infotainment-systeemNr.Stroomkring36–37Grootlicht rechts38Grootlicht links39–40–41Vacuümpomp42Koelventilator43Accu/gelijkstroomomvormer
(alleen bij auto's met een Stop/
Start-systeem)44Koplampsproeiers45Koelventilator46Klem 87/hoofdrelais47Lambdasonde48Mistlampen49Dimlicht rechts50Dimlicht links51Claxon52OntstekingNr.Stroomkring53Ontsteking/geventileerde voor‐
stoelen54Ontsteking55Elektrisch bediende ruiten/
inklapbare spiegels56Voorruitsproeiers57–58–59Dieselverwarming/emissiere‐
gelsysteem60Spiegelverwarming61Spiegelverwarming62–63Achterruitsensor64Adaptief rijlicht (AFL)65Extra pomp (alleen bij auto's met
Stop/Start-systeem)66Achterruitsproeier67Regelmodule brandstofsysteem68–

256Verzorging van de auto
Nr.Stroomkring69Accusensor70Regensensor71Accusensor
Sluit de klep van de zekeringhouder
na het vervangen van doorgebrande
zekeringen en klik deze dicht.
Wanneer u de klep van de zekering‐
houder niet goed sluit, kunnen er sto‐ ringen optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak, druk de borglip‐
pen in, klap het opbergvak omlaag en
verwijder het.
Bij rechtsgestuurde auto's zit de ze‐
keringenkast achter een deksel in het
handschoenenkastje. Open het
handschoenenkastje en verwijder het deksel.
Nr.Stroomkring1Infotainmentsysteem/Info-
display2Carrosserieregelmodule3Carrosserieregelmodule4Infotainmentsysteem/Info-
display5Infotainmentsysteem/Info-
display6Aansteker7Stekkerdoos8Carrosserieregelmodule

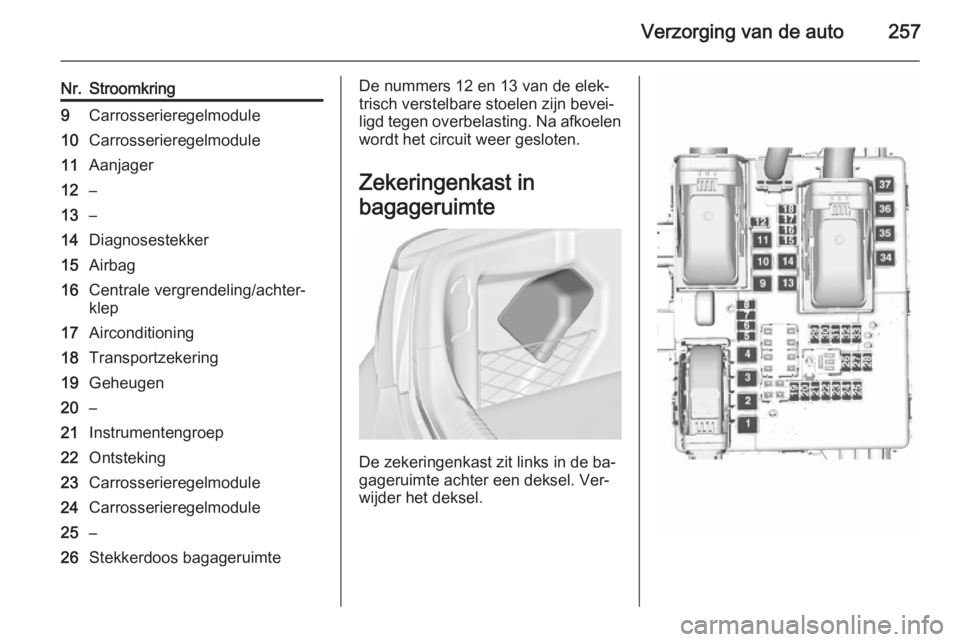

Verzorging van de auto257
Nr.Stroomkring9Carrosserieregelmodule10Carrosserieregelmodule11Aanjager12–13–14Diagnosestekker15Airbag16Centrale vergrendeling/achter‐
klep17Airconditioning18Transportzekering19Geheugen20–21Instrumentengroep22Ontsteking23Carrosserieregelmodule24Carrosserieregelmodule25–26Stekkerdoos bagageruimteDe nummers 12 en 13 van de elek‐
trisch verstelbare stoelen zijn bevei‐
ligd tegen overbelasting. Na afkoelen wordt het circuit weer gesloten.
Zekeringenkast in
bagageruimte
De zekeringenkast zit links in de ba‐
gageruimte achter een deksel. Ver‐
wijder het deksel.

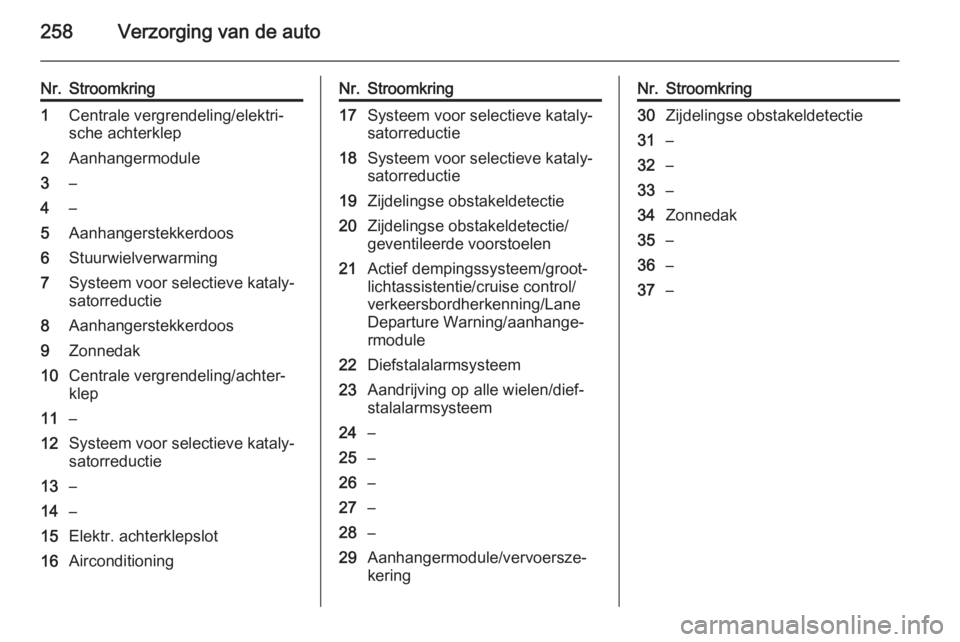

258Verzorging van de auto
Nr.Stroomkring1Centrale vergrendeling/elektri‐
sche achterklep2Aanhangermodule3–4–5Aanhangerstekkerdoos6Stuurwielverwarming7Systeem voor selectieve kataly‐
satorreductie8Aanhangerstekkerdoos9Zonnedak10Centrale vergrendeling/achter‐
klep11–12Systeem voor selectieve kataly‐
satorreductie13–14–15Elektr. achterklepslot16AirconditioningNr.Stroomkring17Systeem voor selectieve kataly‐
satorreductie18Systeem voor selectieve kataly‐
satorreductie19Zijdelingse obstakeldetectie20Zijdelingse obstakeldetectie/
geventileerde voorstoelen21Actief dempingssysteem/groot‐
lichtassistentie/cruise control/
verkeersbordherkenning/Lane
Departure Warning/aanhange‐
rmodule22Diefstalalarmsysteem23Aandrijving op alle wielen/dief‐
stalalarmsysteem24–25–26–27–28–29Aanhangermodule/vervoersze‐
keringNr.Stroomkring30Zijdelingse obstakeldetectie31–32–33–34Zonnedak35–36–37–
