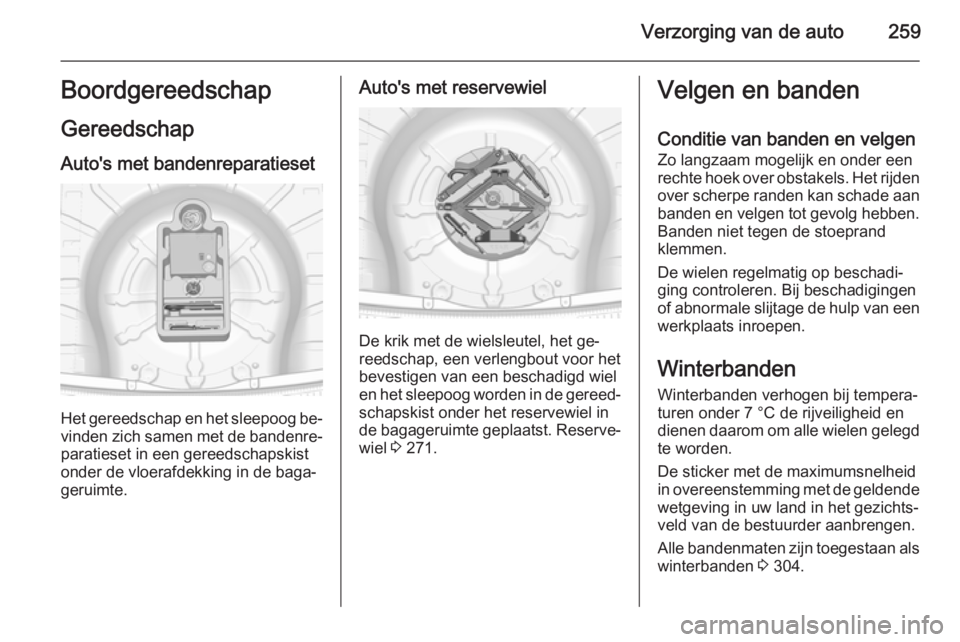

Verzorging van de auto259Boordgereedschap
Gereedschap
Auto's met bandenreparatieset
Het gereedschap en het sleepoog be‐
vinden zich samen met de bandenre‐ paratieset in een gereedschapskist
onder de vloerafdekking in de baga‐
geruimte.
Auto's met reservewiel
De krik met de wielsleutel, het ge‐
reedschap, een verlengbout voor het
bevestigen van een beschadigd wiel
en het sleepoog worden in de gereed‐ schapskist onder het reservewiel in
de bagageruimte geplaatst. Reserve‐
wiel 3 271.
Velgen en banden
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden over scherpe randen kan schade aan
banden en velgen tot gevolg hebben. Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een werkplaats inroepen.
Winterbanden
Winterbanden verhogen bij tempera‐
turen onder 7 °C de rijveiligheid en
dienen daarom om alle wielen gelegd te worden.
De sticker met de maximumsnelheid
in overeenstemming met de geldende
wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
Alle bandenmaten zijn toegestaan als winterbanden 3 304.

260Verzorging van de auto

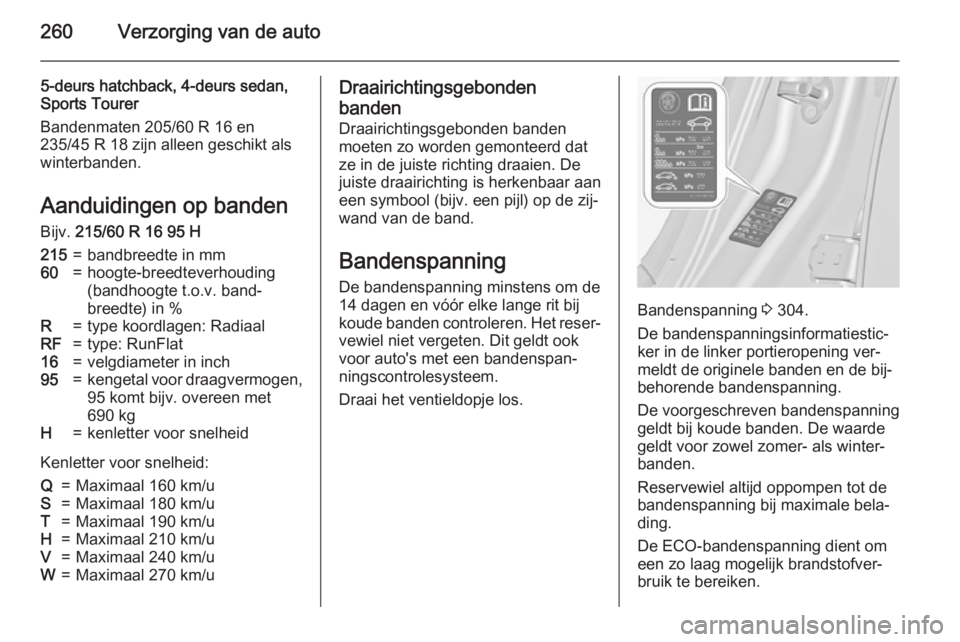

5-deurs hatchback, 4-deurs sedan,
Sports Tourer
Bandenmaten 205/60 R 16 en
235/45 R 18 zijn alleen geschikt als
winterbanden.
Aanduidingen op bandenBijv. 215/60 R 16 95 H215=bandbreedte in mm60=hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R=type koordlagen: RadiaalRF=type: RunFlat16=velgdiameter in inch95=kengetal voor draagvermogen,
95 komt bijv. overeen met
690 kgH=kenletter voor snelheid
Kenletter voor snelheid:
Q=Maximaal 160 km/uS=Maximaal 180 km/uT=Maximaal 190 km/uH=Maximaal 210 km/uV=Maximaal 240 km/uW=Maximaal 270 km/uDraairichtingsgebonden
banden
Draairichtingsgebonden banden
moeten zo worden gemonteerd dat ze in de juiste richting draaien. De
juiste draairichting is herkenbaar aan
een symbool (bijv. een pijl) op de zij‐
wand van de band.
Bandenspanning
De bandenspanning minstens om de 14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐ vewiel niet vergeten. Dit geldt ook
voor auto's met een bandenspan‐ ningscontrolesysteem.
Draai het ventieldopje los.
Bandenspanning 3 304.
De bandenspanningsinformatiestic‐ ker in de linker portieropening ver‐
meldt de originele banden en de bij‐
behorende bandenspanning.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.

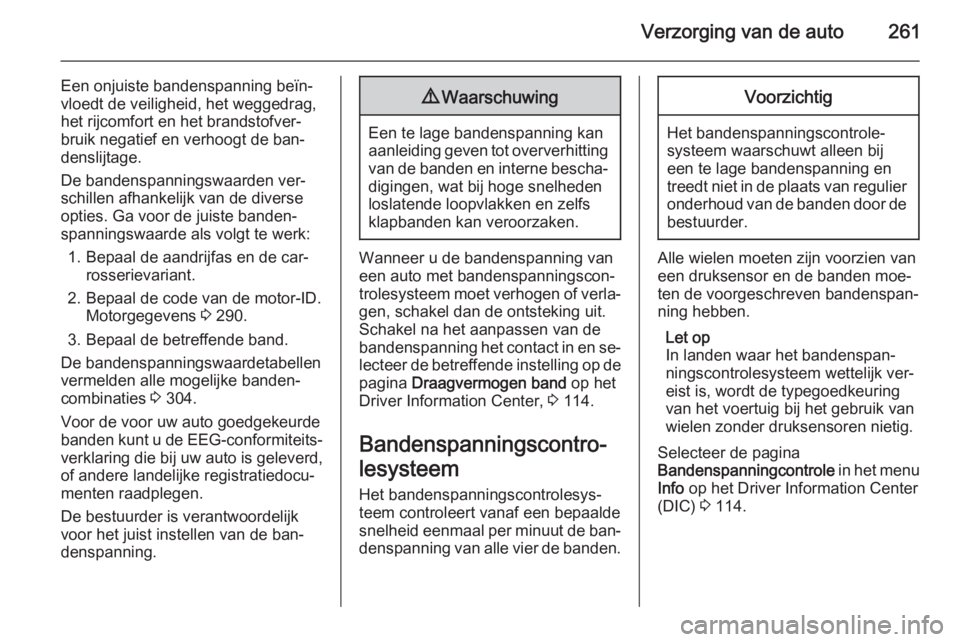

Verzorging van de auto261
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐
spanningswaarde als volgt te werk:
1. Bepaal de aandrijfas en de car‐ rosserievariant.
2. Bepaal de code van de motor-ID. Motorgegevens 3 290.
3. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 304.
Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd, of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de ban‐
denspanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
Wanneer u de bandenspanning van
een auto met bandenspanningscon‐
trolesysteem moet verhogen of verla‐
gen, schakel dan de ontsteking uit.
Schakel na het aanpassen van de
bandenspanning het contact in en se‐
lecteer de betreffende instelling op de pagina Draagvermogen band op het
Driver Information Center, 3 114.
Bandenspanningscontro‐
lesysteem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de ban‐
denspanning van alle vier de banden.
Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een druksensor en de banden moe‐
ten de voorgeschreven bandenspan‐
ning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
Selecteer de pagina
Bandenspanningcontrole in het menu
Info op het Driver Information Center
(DIC) 3 114.

262Verzorging van de auto

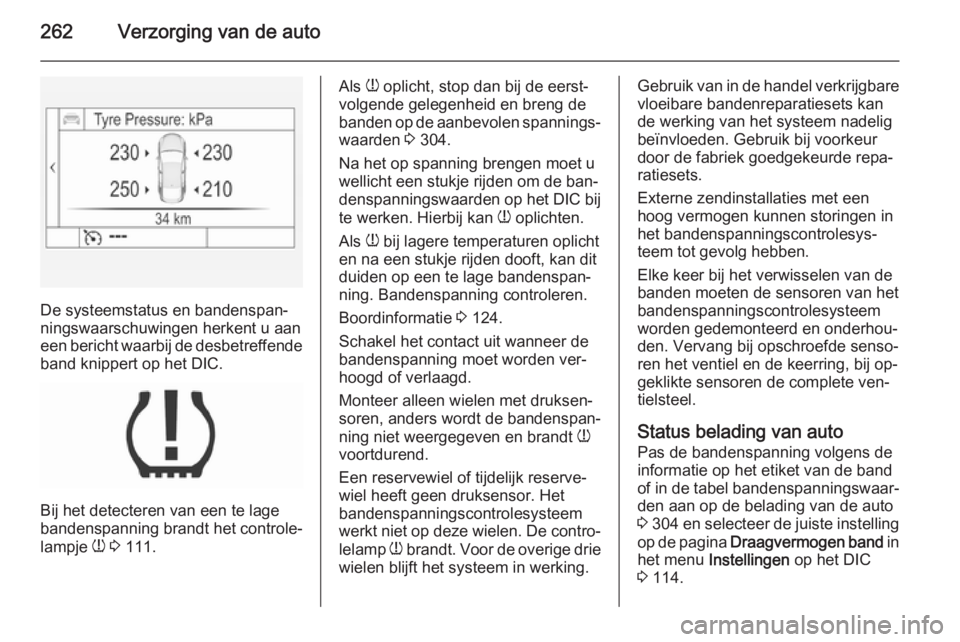

De systeemstatus en bandenspan‐
ningswaarschuwingen herkent u aan
een bericht waarbij de desbetreffende
band knippert op het DIC.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 111.
Als
w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 304.
Na het op spanning brengen moet u wellicht een stukje rijden om de ban‐
denspanningswaarden op het DIC bij
te werken. Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 124.
Schakel het contact uit wanneer de
bandenspanning moet worden ver‐
hoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een reservewiel of tijdelijk reserve‐
wiel heeft geen druksensor. Het
bandenspanningscontrolesysteem
werkt niet op deze wielen. De contro‐
lelamp w brandt. Voor de overige drie
wielen blijft het systeem in werking.Gebruik van in de handel verkrijgbare vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Externe zendinstallaties met een
hoog vermogen kunnen storingen in
het bandenspanningscontrolesys‐
teem tot gevolg hebben.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Vervang bij opschroefde senso‐
ren het ventiel en de keerring, bij op‐
geklikte sensoren de complete ven‐
tielsteel.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto
3 304 en selecteer de juiste instelling
op de pagina Draagvermogen band in
het menu Instellingen op het DIC
3 114.

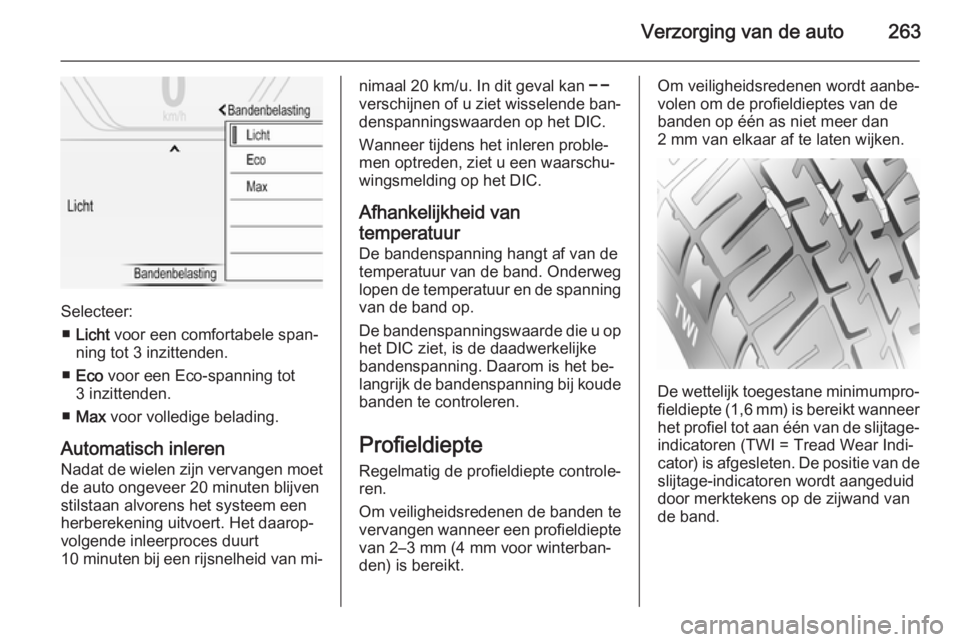

Verzorging van de auto263
Selecteer:■ Licht voor een comfortabele span‐
ning tot 3 inzittenden.
■ Eco voor een Eco-spanning tot
3 inzittenden.
■ Max voor volledige belading.
Automatisch inleren Nadat de wielen zijn vervangen moet
de auto ongeveer 20 minuten blijven
stilstaan alvorens het systeem een
herberekening uitvoert. Het daarop‐
volgende inleerproces duurt
10 minuten bij een rijsnelheid van mi‐
nimaal 20 km/u. In dit geval kan $
verschijnen of u ziet wisselende ban‐
denspanningswaarden op het DIC.
Wanneer tijdens het inleren proble‐
men optreden, ziet u een waarschu‐
wingsmelding op het DIC.
Afhankelijkheid van
temperatuur
De bandenspanning hangt af van de
temperatuur van de band. Onderweg lopen de temperatuur en de spanning van de band op.
De bandenspanningswaarde die u op
het DIC ziet, is de daadwerkelijke
bandenspanning. Daarom is het be‐
langrijk de bandenspanning bij koude banden te controleren.
Profieldiepte
Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐
den) is bereikt.Om veiligheidsredenen wordt aanbe‐
volen om de profieldieptes van de
banden op één as niet meer dan
2 mm van elkaar af te laten wijken.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De positie van de slijtage-indicatoren wordt aangeduid
door merktekens op de zijwand van
de band.

264Verzorging van de auto

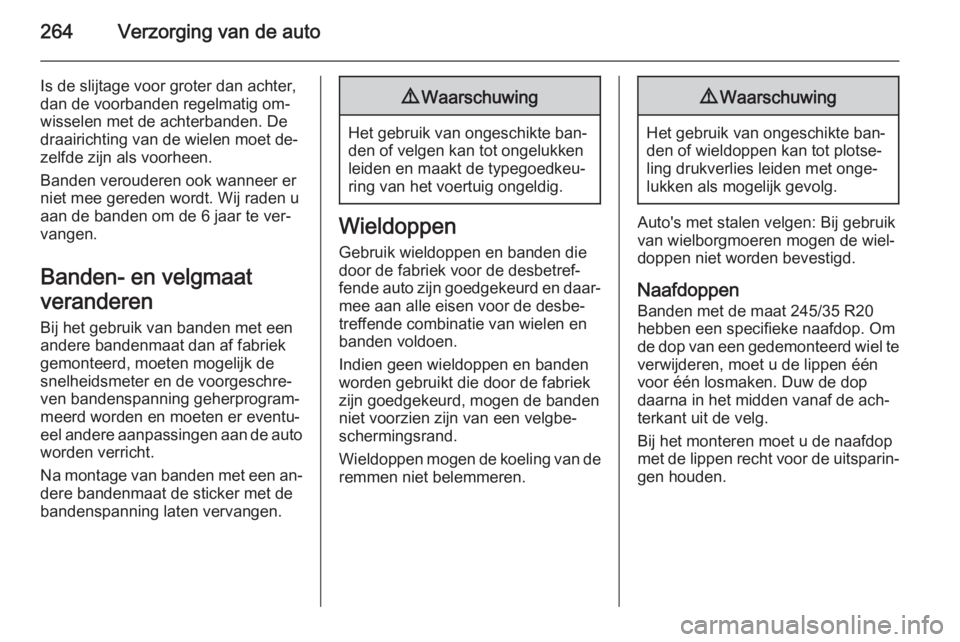

Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig om‐
wisselen met de achterbanden. De
draairichting van de wielen moet de‐
zelfde zijn als voorheen.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te ver‐
vangen.
Banden- en velgmaat
veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een an‐ dere bandenmaat de sticker met de
bandenspanning laten vervangen.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of velgen kan tot ongelukken
leiden en maakt de typegoedkeu‐
ring van het voertuig ongeldig.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.
9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of wieldoppen kan tot plotse‐
ling drukverlies leiden met onge‐
lukken als mogelijk gevolg.
Auto's met stalen velgen: Bij gebruik van wielborgmoeren mogen de wiel‐
doppen niet worden bevestigd.
Naafdoppen
Banden met de maat 245/35 R20
hebben een specifieke naafdop. Om
de dop van een gedemonteerd wiel te verwijderen, moet u de lippen één
voor één losmaken. Duw de dop
daarna in het midden vanaf de ach‐
terkant uit de velg.
Bij het monteren moet u de naafdop
met de lippen recht voor de uitsparin‐ gen houden.

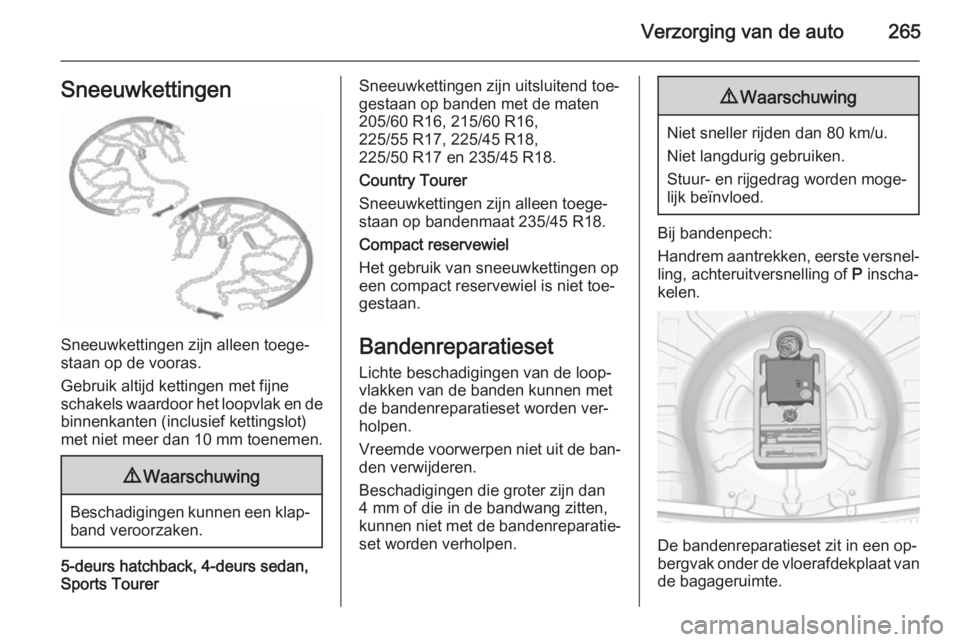

Verzorging van de auto265Sneeuwkettingen
Sneeuwkettingen zijn alleen toege‐
staan op de vooras.
Gebruik altijd kettingen met fijne
schakels waardoor het loopvlak en de binnenkanten (inclusief kettingslot)
met niet meer dan 10 mm toenemen.
9Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
5-deurs hatchback, 4-deurs sedan,
Sports Tourer
Sneeuwkettingen zijn uitsluitend toe‐
gestaan op banden met de maten
205/60 R16, 215/60 R16,
225/55 R17, 225/45 R18,
225/50 R17 en 235/45 R18.
Country Tourer
Sneeuwkettingen zijn alleen toege‐
staan op bandenmaat 235/45 R18.
Compact reservewiel
Het gebruik van sneeuwkettingen op
een compact reservewiel is niet toe‐
gestaan.
Bandenreparatieset
Lichte beschadigingen van de loop‐
vlakken van de banden kunnen met
de bandenreparatieset worden ver‐
holpen.
Vreemde voorwerpen niet uit de ban‐
den verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐ set worden verholpen.9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Stuur- en rijgedrag worden moge‐ lijk beïnvloed.
Bij bandenpech:
Handrem aantrekken, eerste versnel‐ ling, achteruitversnelling of P inscha‐
kelen.
De bandenreparatieset zit in een op‐
bergvak onder de vloerafdekplaat van
de bagageruimte.

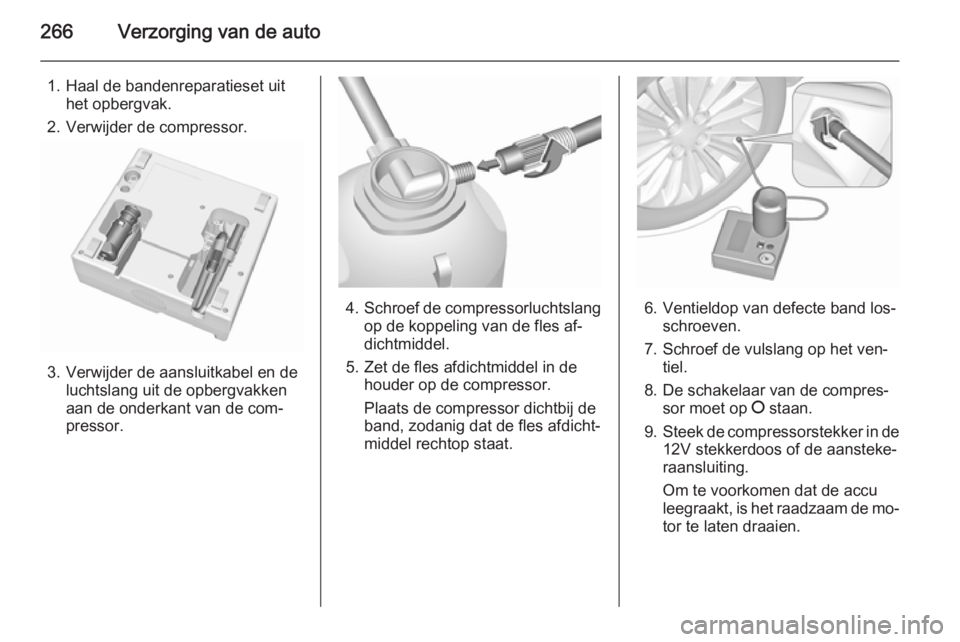

266Verzorging van de auto
1. Haal de bandenreparatieset uithet opbergvak.
2. Verwijder de compressor.
3. Verwijder de aansluitkabel en de luchtslang uit de opbergvakken
aan de onderkant van de com‐
pressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles af‐
dichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dichtbij de band, zodanig dat de fles afdicht‐
middel rechtop staat.6. Ventieldop van defecte band los‐ schroeven.
7. Schroef de vulslang op het ven‐ tiel.
8. De schakelaar van de compres‐ sor moet op J staan.
9. Steek de compressorstekker in de
12V stekkerdoos of de aansteke‐
raansluiting.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de mo‐
tor te laten draaien.

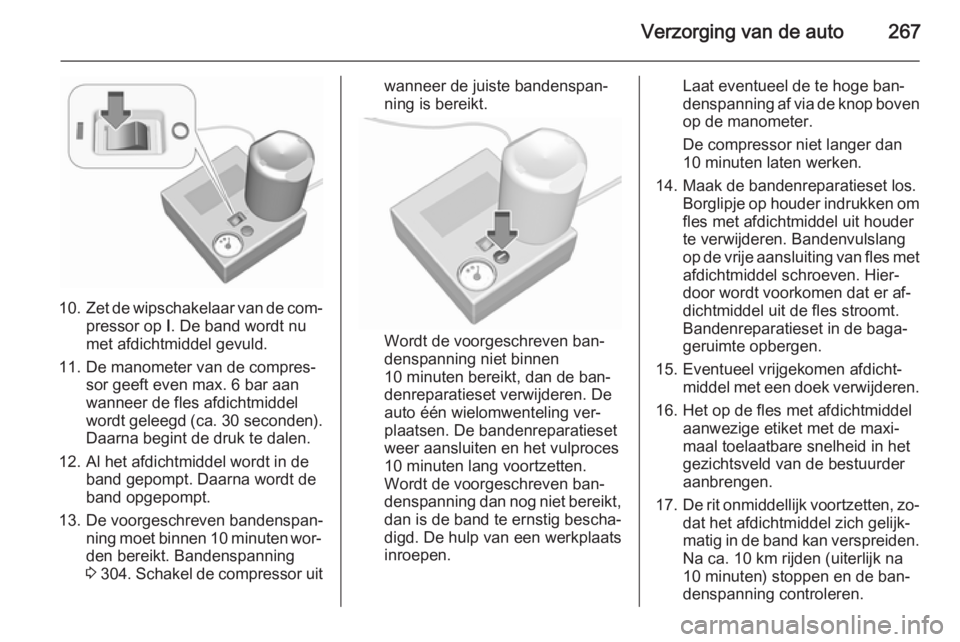

Verzorging van de auto267
10.Zet de wipschakelaar van de com‐
pressor op I. De band wordt nu
met afdichtmiddel gevuld.
11. De manometer van de compres‐ sor geeft even max. 6 bar aan
wanneer de fles afdichtmiddel
wordt geleegd (ca. 30 seconden).
Daarna begint de druk te dalen.
12. Al het afdichtmiddel wordt in de band gepompt. Daarna wordt de
band opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten wor‐
den bereikt. Bandenspanning
3 304 . Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven ban‐
denspanning niet binnen
10 minuten bereikt, dan de ban‐
denreparatieset verwijderen. De
auto één wielomwenteling ver‐
plaatsen. De bandenreparatieset
weer aansluiten en het vulproces
10 minuten lang voortzetten.
Wordt de voorgeschreven ban‐
denspanning dan nog niet bereikt,
dan is de band te ernstig bescha‐ digd. De hulp van een werkplaats
inroepen.
Laat eventueel de te hoge ban‐
denspanning af via de knop boven
op de manometer.
De compressor niet langer dan
10 minuten laten werken.
14. Maak de bandenreparatieset los. Borglipje op houder indrukken omfles met afdichtmiddel uit houder
te verwijderen. Bandenvulslang
op de vrije aansluiting van fles met afdichtmiddel schroeven. Hier‐
door wordt voorkomen dat er af‐
dichtmiddel uit de fles stroomt.
Bandenreparatieset in de baga‐
geruimte opbergen.
15. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
16. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.
17. De rit onmiddellijk voortzetten, zo‐
dat het afdichtmiddel zich gelijk‐
matig in de band kan verspreiden. Na ca. 10 km rijden (uiterlijk na
10 minuten) stoppen en de ban‐
denspanning controleren.

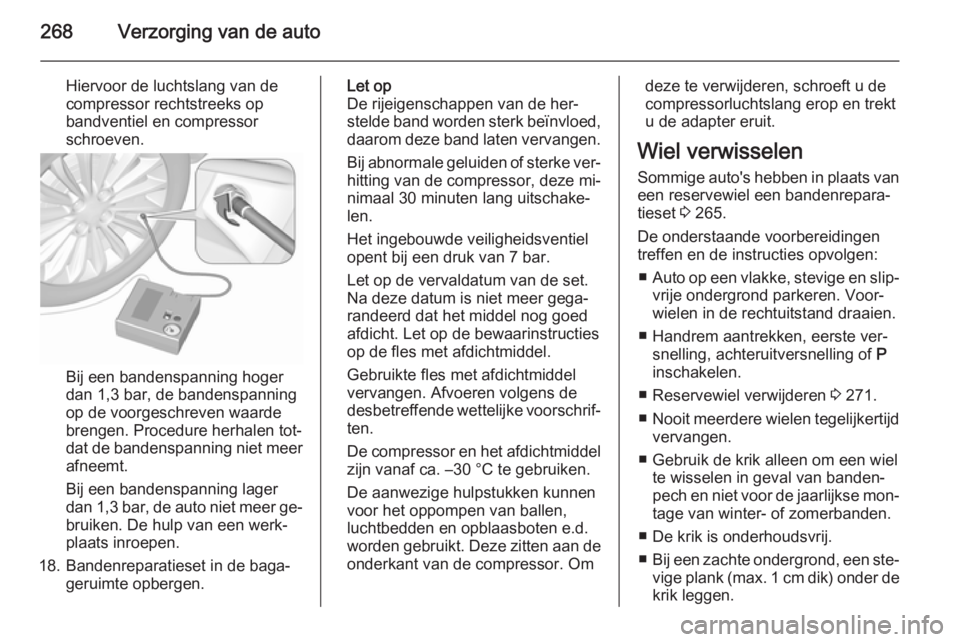

268Verzorging van de auto
Hiervoor de luchtslang van de
compressor rechtstreeks op
bandventiel en compressor
schroeven.
Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen tot‐ dat de bandenspanning niet meer
afneemt.
Bij een bandenspanning lager
dan 1,3 bar, de auto niet meer ge‐ bruiken. De hulp van een werk‐
plaats inroepen.
18. Bandenreparatieset in de baga‐ geruimte opbergen.
Let op
De rijeigenschappen van de her‐
stelde band worden sterk beïnvloed,
daarom deze band laten vervangen.
Bij abnormale geluiden of sterke ver‐
hitting van de compressor, deze mi‐
nimaal 30 minuten lang uitschake‐ len.
Het ingebouwde veiligheidsventiel
opent bij een druk van 7 bar.
Let op de vervaldatum van de set.
Na deze datum is niet meer gega‐
randeerd dat het middel nog goed
afdicht. Let op de bewaarinstructies op de fles met afdichtmiddel.
Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐ ten.
De compressor en het afdichtmiddel zijn vanaf ca. –30 °C te gebruiken.
De aanwezige hulpstukken kunnen voor het oppompen van ballen,luchtbedden en opblaasboten e.d.
worden gebruikt. Deze zitten aan de
onderkant van de compressor. Omdeze te verwijderen, schroeft u de
compressorluchtslang erop en trekt
u de adapter eruit.
Wiel verwisselen
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 265.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
■ Auto op een vlakke, stevige en slip‐
vrije ondergrond parkeren. Voor‐
wielen in de rechtuitstand draaien.
■ Handrem aantrekken, eerste ver‐ snelling, achteruitversnelling of P
inschakelen.
■ Reservewiel verwijderen 3 271.
■ Nooit meerdere wielen tegelijkertijd
vervangen.
■ Gebruik de krik alleen om een wiel te wisselen in geval van banden‐
pech en niet voor de jaarlijkse mon‐
tage van winter- of zomerbanden.
■ De krik is onderhoudsvrij.
■ Bij een zachte ondergrond, een ste‐
vige plank (max. 1 cm dik) onder de
krik leggen.
