OPEL INSIGNIA 2015.5 Instrukcja obsługi systemu audio-nawigacyjnego (in Polish)
Manufacturer: OPEL, Model Year: 2015.5, Model line: INSIGNIA, Model: OPEL INSIGNIA 2015.5Pages: 153, PDF Size: 2.7 MB
Page 11 of 153
Wprowadzenie11

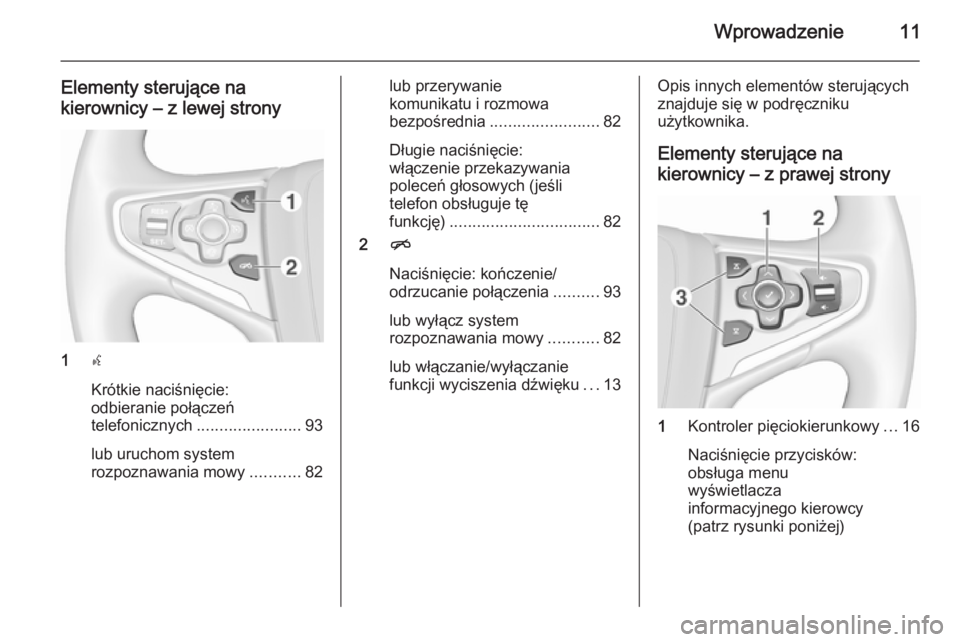

Elementy sterujące nakierownicy – z lewej strony
1 s
Krótkie naciśnięcie:
odbieranie połączeń
telefonicznych ....................... 93
lub uruchom system
rozpoznawania mowy ...........82
lub przerywanie
komunikatu i rozmowa
bezpośrednia ........................ 82
Długie naciśnięcie:
włączenie przekazywania
poleceń głosowych (jeśli
telefon obsługuje tę
funkcję) ................................. 82
2 n
Naciśnięcie: kończenie/
odrzucanie połączenia ..........93
lub wyłącz system
rozpoznawania mowy ...........82
lub włączanie/wyłączanie
funkcji wyciszenia dźwięku ...13Opis innych elementów sterujących
znajduje się w podręczniku
użytkownika.
Elementy sterujące na kierownicy – z prawej strony
1 Kontroler pięciokierunkowy ...16
Naciśnięcie przycisków:
obsługa menu
wyświetlacza
informacyjnego kierowcy
(patrz rysunki poniżej)
Page 12 of 153

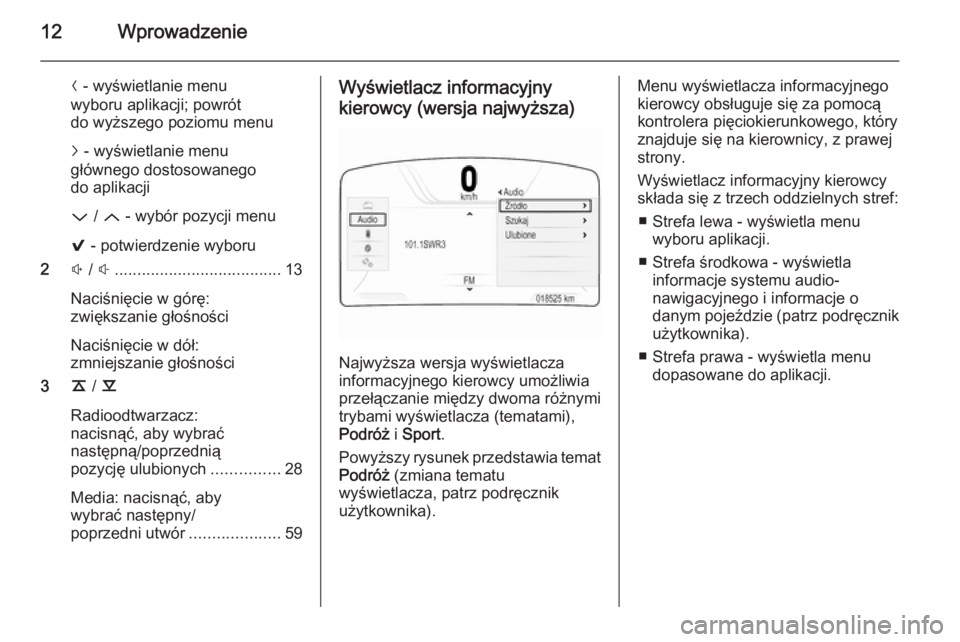

12Wprowadzenie
N - wyświetlanie menu
wyboru aplikacji; powrót
do wyższego poziomu menu
j - wyświetlanie menu
głównego dostosowanego
do aplikacji
P / Q - wybór pozycji menu
9 - potwierdzenie wyboru
2 ! / # ..................................... 13
Naciśnięcie w górę:
zwiększanie głośności
Naciśnięcie w dół:
zmniejszanie głośności
3 k / l
Radioodtwarzacz:
nacisnąć, aby wybrać
następną/poprzednią
pozycję ulubionych ...............28
Media: nacisnąć, aby
wybrać następny/
poprzedni utwór ....................59Wyświetlacz informacyjny
kierowcy (wersja najwyższa)
Najwyższa wersja wyświetlacza
informacyjnego kierowcy umożliwia
przełączanie między dwoma różnymi trybami wyświetlacza (tematami),Podróż i Sport .
Powyższy rysunek przedstawia temat
Podróż (zmiana tematu
wyświetlacza, patrz podręcznik
użytkownika).
Menu wyświetlacza informacyjnego
kierowcy obsługuje się za pomocą
kontrolera pięciokierunkowego, który
znajduje się na kierownicy, z prawej
strony.
Wyświetlacz informacyjny kierowcy
składa się z trzech oddzielnych stref:
■ Strefa lewa - wyświetla menu wyboru aplikacji.
■ Strefa środkowa - wyświetla informacje systemu audio-
nawigacyjnego i informacje o
danym pojeździe (patrz podręcznik
użytkownika).
■ Strefa prawa - wyświetla menu dopasowane do aplikacji.
Page 13 of 153

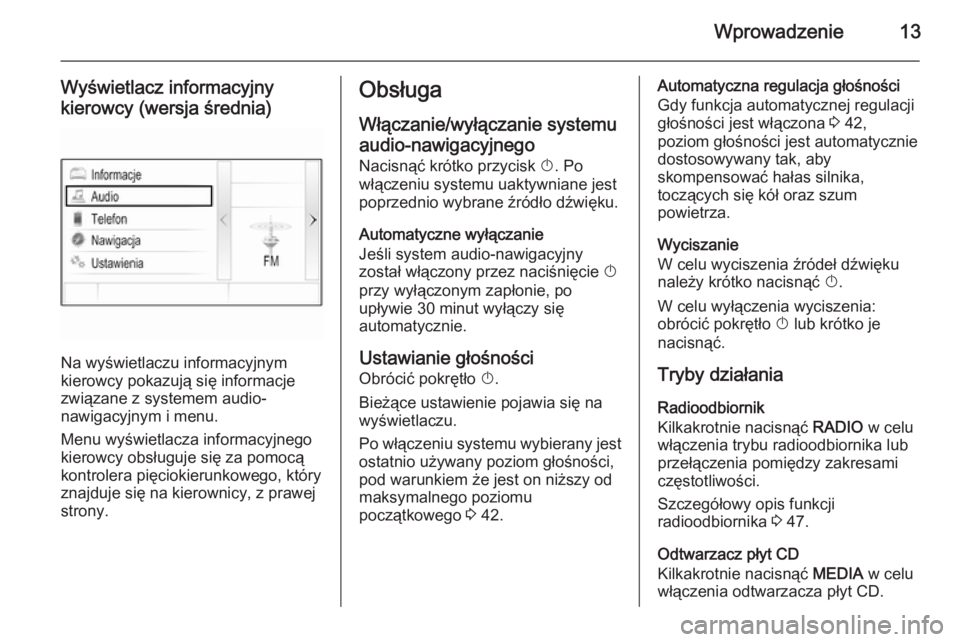

Wprowadzenie13
Wyświetlacz informacyjnykierowcy (wersja średnia)
Na wyświetlaczu informacyjnym
kierowcy pokazują się informacje
związane z systemem audio-
nawigacyjnym i menu.
Menu wyświetlacza informacyjnego
kierowcy obsługuje się za pomocą
kontrolera pięciokierunkowego, który
znajduje się na kierownicy, z prawej strony.
Obsługa
Włączanie/wyłączanie systemu
audio-nawigacyjnego
Nacisnąć krótko przycisk X. Po
włączeniu systemu uaktywniane jest poprzednio wybrane źródło dźwięku.
Automatyczne wyłączanie
Jeśli system audio-nawigacyjny
został włączony przez naciśnięcie X
przy wyłączonym zapłonie, po upływie 30 minut wyłączy się
automatycznie.
Ustawianie głośności
Obrócić pokrętło X.
Bieżące ustawienie pojawia się na wyświetlaczu.
Po włączeniu systemu wybierany jest ostatnio używany poziom głośności,
pod warunkiem że jest on niższy od
maksymalnego poziomu
początkowego 3 42.Automatyczna regulacja głośności
Gdy funkcja automatycznej regulacji
głośności jest włączona 3 42,
poziom głośności jest automatycznie dostosowywany tak, aby
skompensować hałas silnika,
toczących się kół oraz szum
powietrza.
Wyciszanie
W celu wyciszenia źródeł dźwięku
należy krótko nacisnąć X.
W celu wyłączenia wyciszenia:
obrócić pokrętło X lub krótko je
nacisnąć.
Tryby działania Radioodbiornik
Kilkakrotnie nacisnąć RADIO w celu
włączenia trybu radioodbiornika lub
przełączenia pomiędzy zakresami
częstotliwości.
Szczegółowy opis funkcji
radioodbiornika 3 47.
Odtwarzacz płyt CD
Kilkakrotnie nacisnąć MEDIA w celu
włączenia odtwarzacza płyt CD.
Page 14 of 153
14Wprowadzenie
Szczegółowy opis funkcji
odtwarzacza płyt CD 3 53.
Urządzenia zewnętrzne
Kilkakrotnie nacisnąć MEDIA, aby
włączyć tryb odtwarzania z
podłączonego urządzenia
zewnętrznego (np. urządzenia USB,
urządzenia iPod lub smartfonu).
Szczegółowy opis podłączania i
obsługi urządzeń zewnętrznych
3 56.
Nawigacja
Nacisnąć ;, aby wyświetlić ekran
główny.
Stuknąć ikonę NAWIG, aby
wyświetlić mapę nawigacyjną
przedstawiającą obszar wokół
bieżącej lokalizacji.
Szczegółowy opis funkcji systemu
nawigacji 3 62.
Telefon
Nacisnąć ;, aby wyświetlić ekran
główny.
Wybrać ikonę TELEFON.Jeśli połączenie ze sparowanym
telefonem komórkowym może zostać ustanowione, zostanie wyświetlone
menu główne trybu telefonu.
Szczegółowy opis obsługi telefonu
komórkowego za pomocą systemu audio-nawigacyjnego 3 93.
Jeśli połączenie nie może zostać
ustanowione, zostanie wyświetlony
odpowiedni komunikat. Szczegółowy
opis przygotowania i ustanowienia
połączenia Bluetooth między
systemem audio-nawigacyjnym a
telefonem komórkowym 3 90.
Page 15 of 153

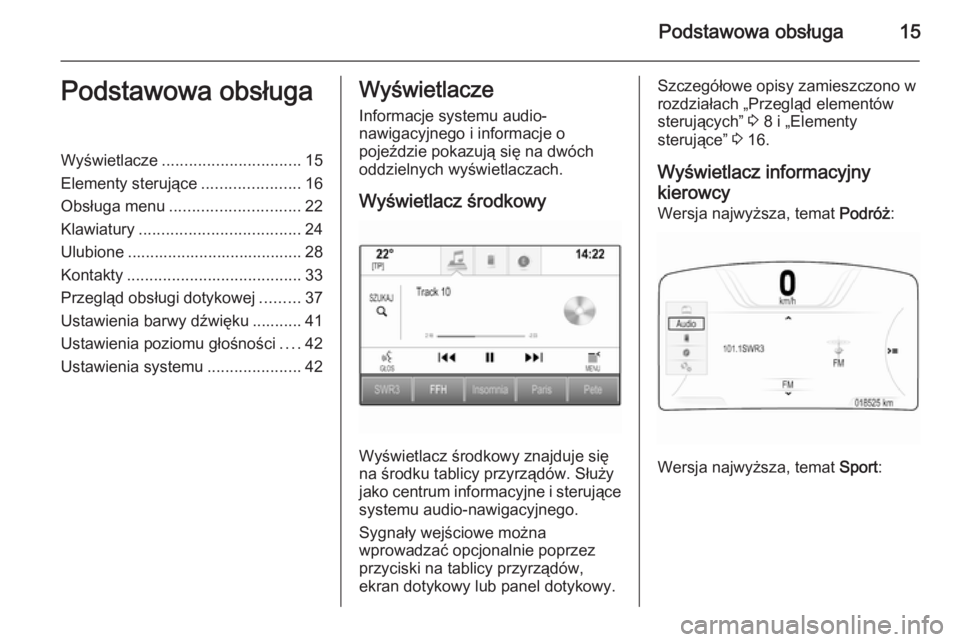

Podstawowa obsługa15Podstawowa obsługaWyświetlacze............................... 15
Elementy sterujące ......................16
Obsługa menu ............................. 22
Klawiatury .................................... 24
Ulubione ....................................... 28
Kontakty ....................................... 33
Przegląd obsługi dotykowej .........37
Ustawienia barwy dźwięku ........... 41
Ustawienia poziomu głośności ....42
Ustawienia systemu .....................42Wyświetlacze
Informacje systemu audio-
nawigacyjnego i informacje o
pojeździe pokazują się na dwóch
oddzielnych wyświetlaczach.
Wyświetlacz środkowy
Wyświetlacz środkowy znajduje się
na środku tablicy przyrządów. Służy jako centrum informacyjne i sterujące systemu audio-nawigacyjnego.
Sygnały wejściowe można
wprowadzać opcjonalnie poprzez
przyciski na tablicy przyrządów,
ekran dotykowy lub panel dotykowy.
Szczegółowe opisy zamieszczono w rozdziałach „Przegląd elementów
sterujących” 3 8 i „Elementy
sterujące” 3 16.
Wyświetlacz informacyjny
kierowcy Wersja najwyższa, temat Podróż:
Wersja najwyższa, temat Sport
:
Page 16 of 153

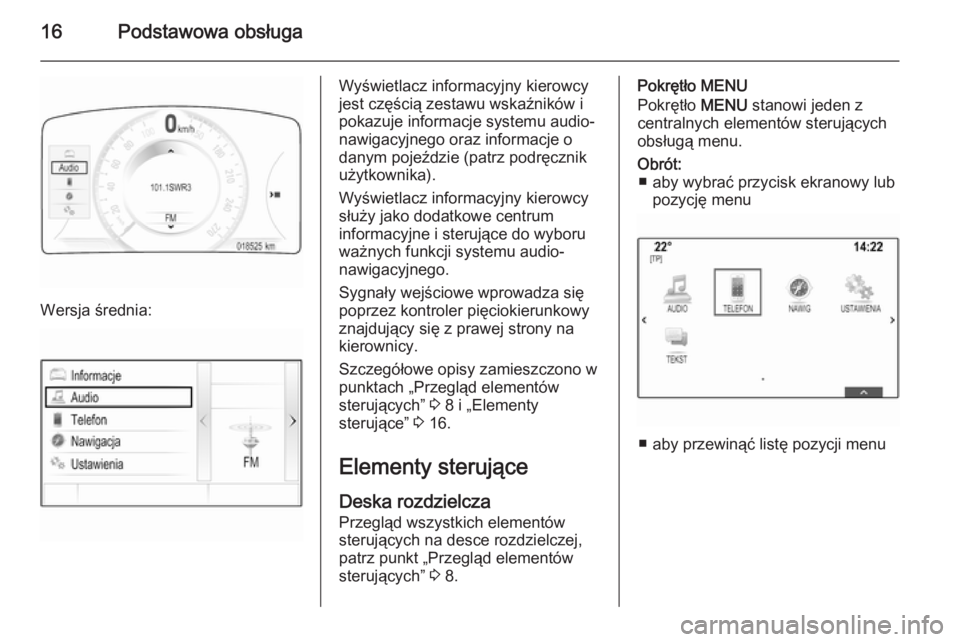

16Podstawowa obsługa
Wersja średnia:
Wyświetlacz informacyjny kierowcy
jest częścią zestawu wskaźników i
pokazuje informacje systemu audio-
nawigacyjnego oraz informacje o
danym pojeździe (patrz podręcznik
użytkownika).
Wyświetlacz informacyjny kierowcy
służy jako dodatkowe centrum
informacyjne i sterujące do wyboru
ważnych funkcji systemu audio-
nawigacyjnego.
Sygnały wejściowe wprowadza się
poprzez kontroler pięciokierunkowy
znajdujący się z prawej strony na kierownicy.
Szczegółowe opisy zamieszczono w punktach „Przegląd elementów
sterujących” 3 8 i „Elementy
sterujące” 3 16.
Elementy sterujące
Deska rozdzielcza Przegląd wszystkich elementów
sterujących na desce rozdzielczej,
patrz punkt „Przegląd elementów
sterujących” 3 8.Pokrętło MENU
Pokrętło MENU stanowi jeden z
centralnych elementów sterujących
obsługą menu.Obrót: ■ aby wybrać przycisk ekranowy lub pozycję menu
■ aby przewinąć listę pozycji menu
Page 17 of 153

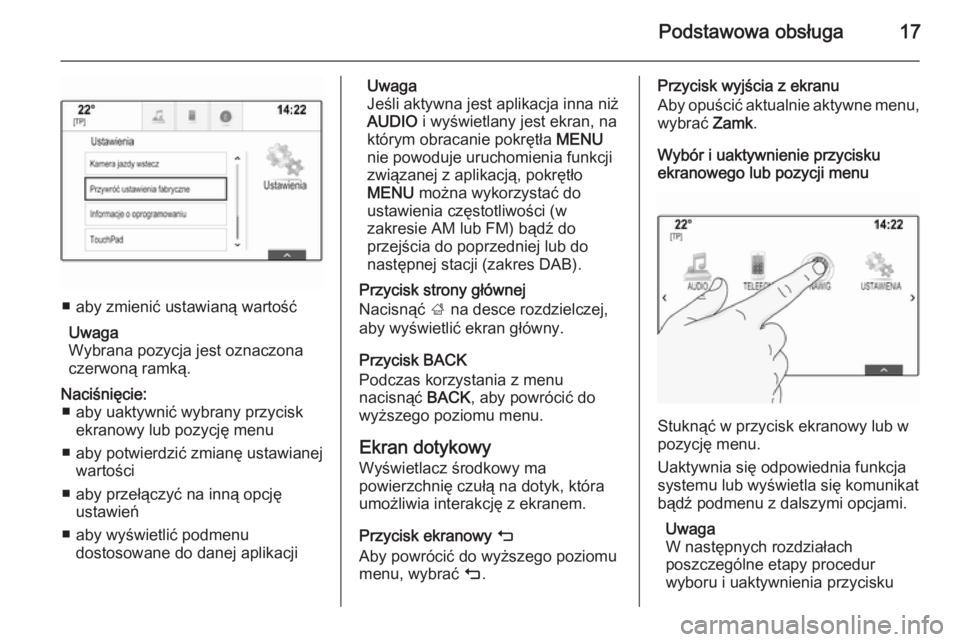

Podstawowa obsługa17
■ aby zmienić ustawianą wartośćUwaga
Wybrana pozycja jest oznaczona
czerwoną ramką.
Naciśnięcie: ■ aby uaktywnić wybrany przycisk ekranowy lub pozycję menu
■ aby potwierdzić zmianę ustawianej wartości
■ aby przełączyć na inną opcję ustawień
■ aby wyświetlić podmenu dostosowane do danej aplikacjiUwaga
Jeśli aktywna jest aplikacja inna niż
AUDIO i wyświetlany jest ekran, na
którym obracanie pokrętła MENU
nie powoduje uruchomienia funkcji
związanej z aplikacją, pokrętło
MENU można wykorzystać do
ustawienia częstotliwości (w
zakresie AM lub FM) bądź do
przejścia do poprzedniej lub do
następnej stacji (zakres DAB).
Przycisk strony głównej
Nacisnąć ; na desce rozdzielczej,
aby wyświetlić ekran główny.
Przycisk BACK
Podczas korzystania z menu
nacisnąć BACK, aby powrócić do
wyższego poziomu menu.
Ekran dotykowy Wyświetlacz środkowy ma
powierzchnię czułą na dotyk, która
umożliwia interakcję z ekranem.
Przycisk ekranowy m
Aby powrócić do wyższego poziomu
menu, wybrać m.Przycisk wyjścia z ekranu
Aby opuścić aktualnie aktywne menu, wybrać Zamk.
Wybór i uaktywnienie przycisku
ekranowego lub pozycji menu
Stuknąć w przycisk ekranowy lub w
pozycję menu.
Uaktywnia się odpowiednia funkcja
systemu lub wyświetla się komunikat
bądź podmenu z dalszymi opcjami.
Uwaga
W następnych rozdziałach
poszczególne etapy procedur
wyboru i uaktywnienia przycisku
Page 18 of 153

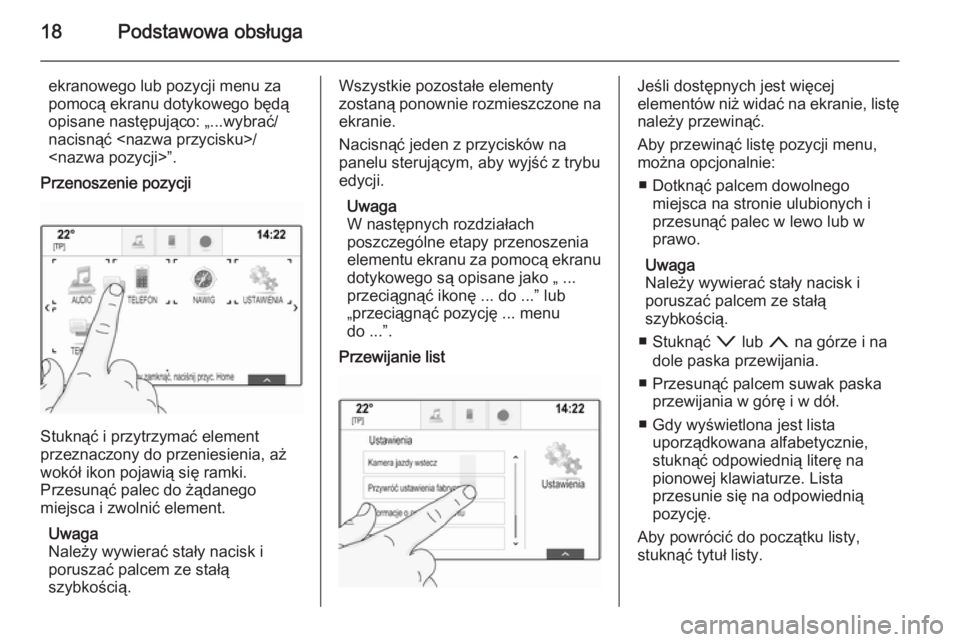

18Podstawowa obsługa
ekranowego lub pozycji menu za
pomocą ekranu dotykowego będą
opisane następująco: „...wybrać/
nacisnąć
Przenoszenie pozycji
Stuknąć i przytrzymać element
przeznaczony do przeniesienia, aż
wokół ikon pojawią się ramki.
Przesunąć palec do żądanego
miejsca i zwolnić element.
Uwaga
Należy wywierać stały nacisk i
poruszać palcem ze stałą
szybkością.
Wszystkie pozostałe elementy
zostaną ponownie rozmieszczone na ekranie.
Nacisnąć jeden z przycisków na
panelu sterującym, aby wyjść z trybu
edycji.
Uwaga
W następnych rozdziałach
poszczególne etapy przenoszenia
elementu ekranu za pomocą ekranu
dotykowego są opisane jako „ ...
przeciągnąć ikonę ... do ...” lub
„przeciągnąć pozycję ... menu
do ...”.
Przewijanie listJeśli dostępnych jest więcej
elementów niż widać na ekranie, listę
należy przewinąć.
Aby przewinąć listę pozycji menu,
można opcjonalnie:
■ Dotknąć palcem dowolnego miejsca na stronie ulubionych iprzesunąć palec w lewo lub w
prawo.
Uwaga
Należy wywierać stały nacisk i
poruszać palcem ze stałą
szybkością.
■ Stuknąć o lub n na górze i na
dole paska przewijania.
■ Przesunąć palcem suwak paska przewijania w górę i w dół.
■ Gdy wyświetlona jest lista uporządkowana alfabetycznie,
stuknąć odpowiednią literę na
pionowej klawiaturze. Lista
przesunie się na odpowiednią
pozycję.
Aby powrócić do początku listy,
stuknąć tytuł listy.
Page 19 of 153

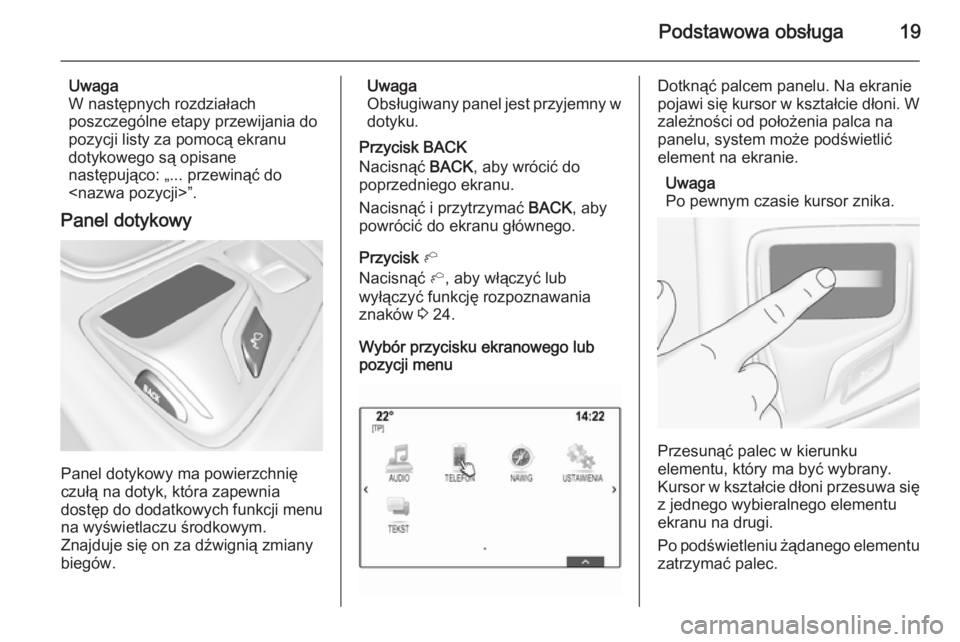

Podstawowa obsługa19
Uwaga
W następnych rozdziałach
poszczególne etapy przewijania do pozycji listy za pomocą ekranu
dotykowego są opisane
następująco: „... przewinąć do
Panel dotykowy
Panel dotykowy ma powierzchnię
czułą na dotyk, która zapewnia
dostęp do dodatkowych funkcji menu
na wyświetlaczu środkowym.
Znajduje się on za dźwignią zmiany
biegów.
Uwaga
Obsługiwany panel jest przyjemny w
dotyku.
Przycisk BACK
Nacisnąć BACK, aby wrócić do
poprzedniego ekranu.
Nacisnąć i przytrzymać BACK, aby
powrócić do ekranu głównego.
Przycisk h
Nacisnąć h, aby włączyć lub
wyłączyć funkcję rozpoznawania
znaków 3 24.
Wybór przycisku ekranowego lub
pozycji menuDotknąć palcem panelu. Na ekranie
pojawi się kursor w kształcie dłoni. W zależności od położenia palca na
panelu, system może podświetlić
element na ekranie.
Uwaga
Po pewnym czasie kursor znika.
Przesunąć palec w kierunku
elementu, który ma być wybrany.
Kursor w kształcie dłoni przesuwa się
z jednego wybieralnego elementu
ekranu na drugi.
Po podświetleniu żądanego elementu
zatrzymać palec.
Page 20 of 153

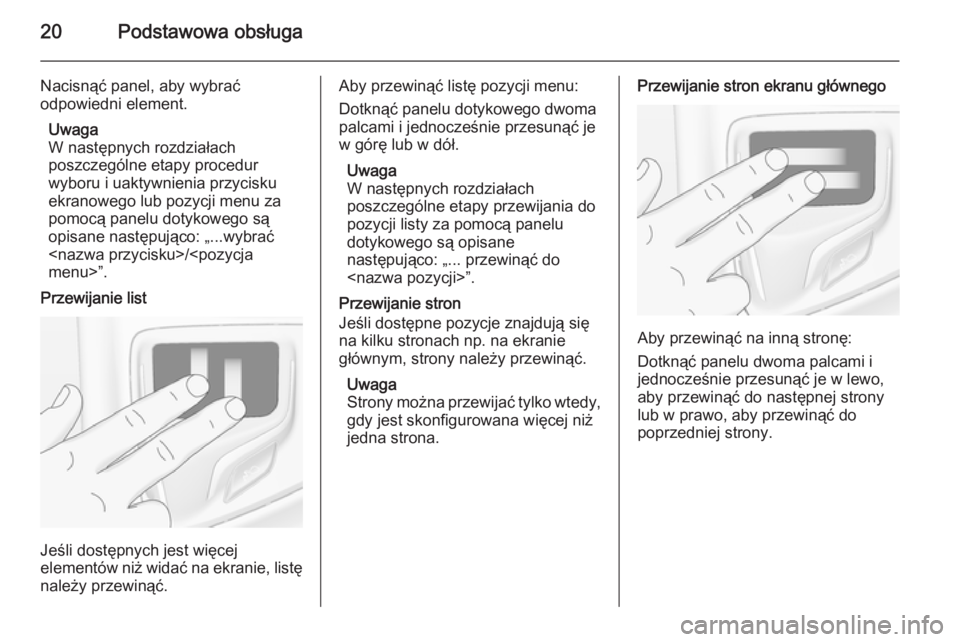

20Podstawowa obsługa
Nacisnąć panel, aby wybrać
odpowiedni element.
Uwaga
W następnych rozdziałach
poszczególne etapy procedur
wyboru i uaktywnienia przycisku
ekranowego lub pozycji menu za
pomocą panelu dotykowego są
opisane następująco: „...wybrać
Przewijanie list
Jeśli dostępnych jest więcej
elementów niż widać na ekranie, listę
należy przewinąć.
Aby przewinąć listę pozycji menu:
Dotknąć panelu dotykowego dwoma
palcami i jednocześnie przesunąć je
w górę lub w dół.
Uwaga
W następnych rozdziałach poszczególne etapy przewijania do pozycji listy za pomocą panelu
dotykowego są opisane
następująco: „... przewinąć do
Przewijanie stron
Jeśli dostępne pozycje znajdują się
na kilku stronach np. na ekranie
głównym, strony należy przewinąć.
Uwaga
Strony można przewijać tylko wtedy, gdy jest skonfigurowana więcej niż
jedna strona.Przewijanie stron ekranu głównego
Aby przewinąć na inną stronę:
Dotknąć panelu dwoma palcami i
jednocześnie przesunąć je w lewo,
aby przewinąć do następnej strony
lub w prawo, aby przewinąć do
poprzedniej strony.
