OPEL INSIGNIA 2015.5 Instruksjonsbok
Manufacturer: OPEL, Model Year: 2015.5, Model line: INSIGNIA, Model: OPEL INSIGNIA 2015.5Pages: 327, PDF Size: 9.1 MB
Page 71 of 327

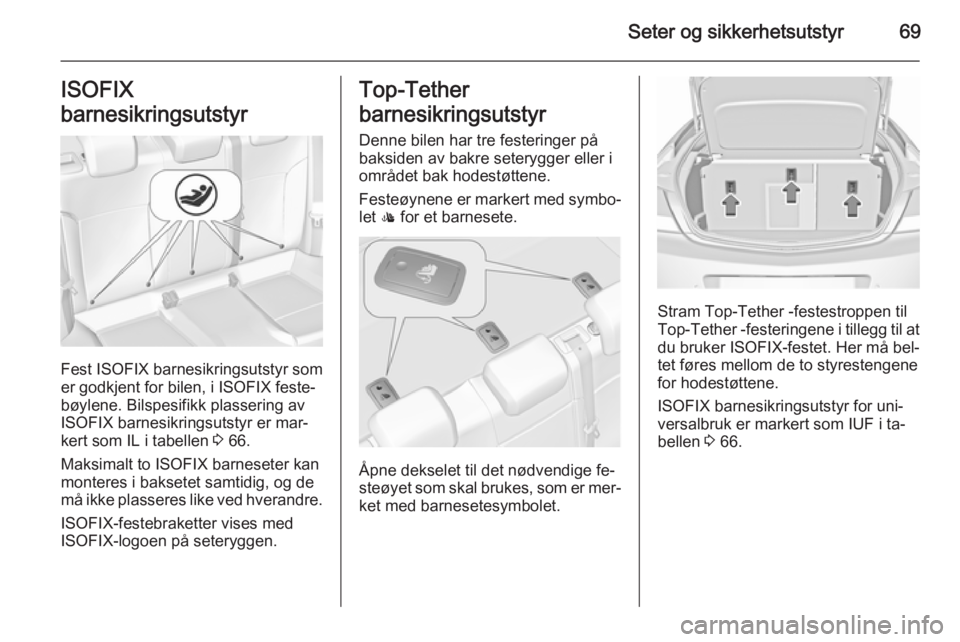

Seter og sikkerhetsutstyr69ISOFIX
barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er mar‐
kert som IL i tabellen 3 66.
Maksimalt to ISOFIX barneseter kan monteres i baksetet samtidig, og de
må ikke plasseres like ved hverandre.
ISOFIX-festebraketter vises med
ISOFIX-logoen på seteryggen.
Top-Tether
barnesikringsutstyr
Denne bilen har tre festeringer på
baksiden av bakre seterygger eller i
området bak hodestøttene.
Festeøynene er markert med symbo‐
let : for et barnesete.
Åpne dekselet til det nødvendige fe‐
steøyet som skal brukes, som er mer‐
ket med barnesetesymbolet.
Stram Top-Tether -festestroppen til
Top-Tether -festeringene i tillegg til at
du bruker ISOFIX-festet. Her må bel‐ tet føres mellom de to styrestengene
for hodestøttene.
ISOFIX barnesikringsutstyr for uni‐ versalbruk er markert som IUF i ta‐
bellen 3 66.
Page 72 of 327

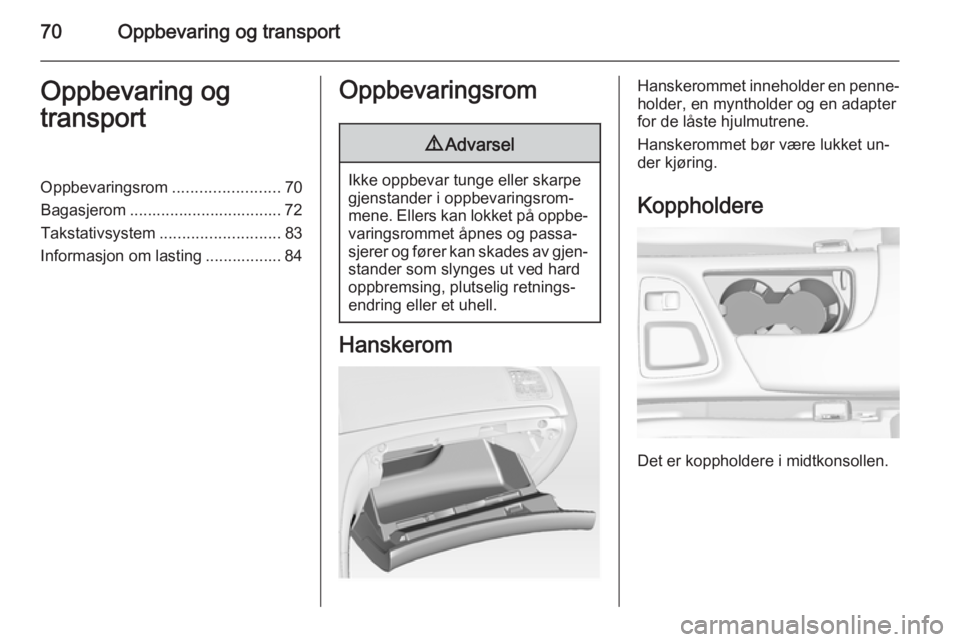

70Oppbevaring og transportOppbevaring og
transportOppbevaringsrom ........................70
Bagasjerom .................................. 72
Takstativsystem ........................... 83
Informasjon om lasting ................. 84Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom
Hanskerommet inneholder en penne‐ holder, en myntholder og en adapter
for de låste hjulmutrene.
Hanskerommet bør være lukket un‐
der kjøring.
Koppholdere
Det er koppholdere i midtkonsollen.
Page 73 of 327

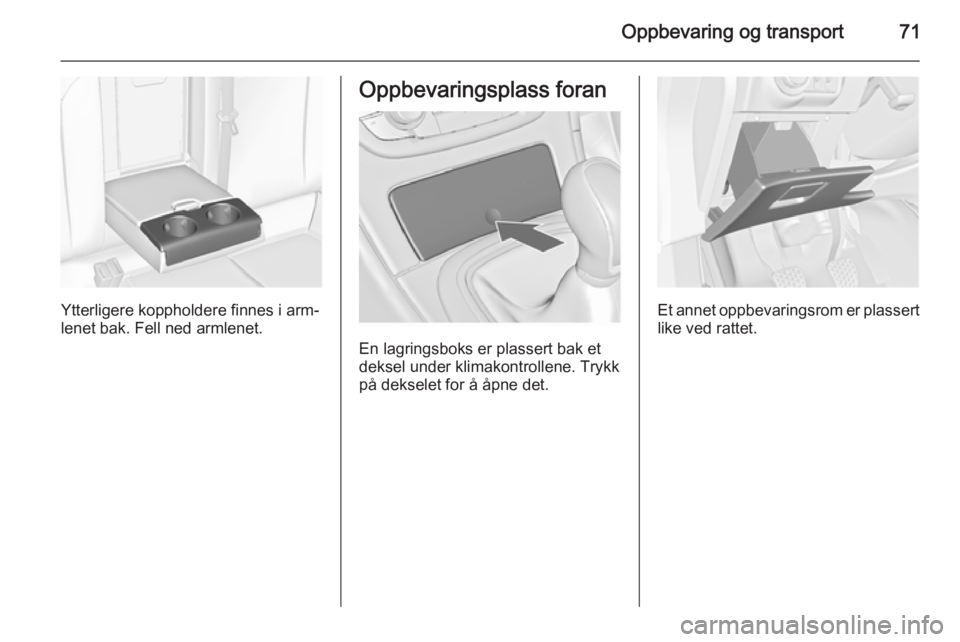

Oppbevaring og transport71
Ytterligere koppholdere finnes i arm‐
lenet bak. Fell ned armlenet.
Oppbevaringsplass foran
En lagringsboks er plassert bak et
deksel under klimakontrollene. Trykk
på dekselet for å åpne det.
Et annet oppbevaringsrom er plassert like ved rattet.
Page 74 of 327

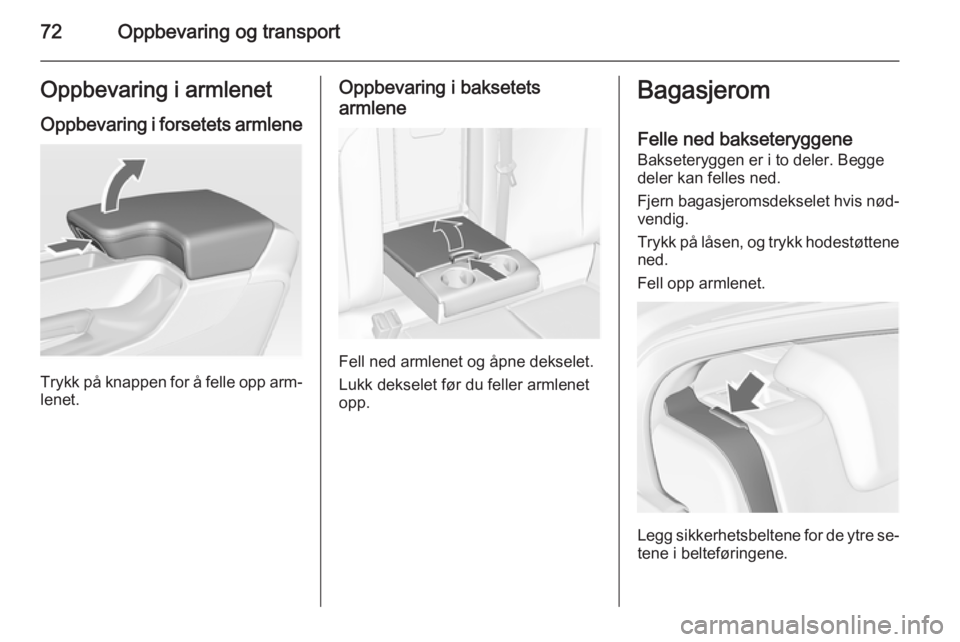

72Oppbevaring og transportOppbevaring i armlenet
Oppbevaring i forsetets armlene
Trykk på knappen for å felle opp arm‐
lenet.
Oppbevaring i baksetets
armlene
Fell ned armlenet og åpne dekselet.
Lukk dekselet før du feller armlenet
opp.
Bagasjerom
Felle ned bakseteryggene
Bakseteryggen er i to deler. Begge
deler kan felles ned.
Fjern bagasjeromsdekselet hvis nød‐
vendig.
Trykk på låsen, og trykk hodestøttene
ned.
Fell opp armlenet.
Legg sikkerhetsbeltene for de ytre se‐ tene i belteføringene.
Page 75 of 327

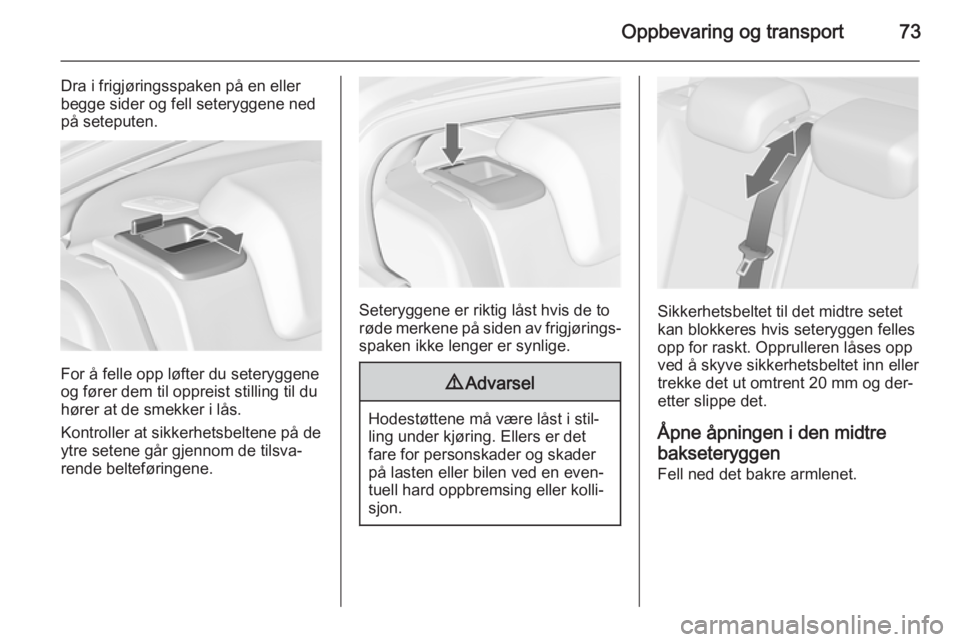

Oppbevaring og transport73
Dra i frigjøringsspaken på en eller
begge sider og fell seteryggene ned
på seteputen.
For å felle opp løfter du seteryggene
og fører dem til oppreist stilling til du
hører at de smekker i lås.
Kontroller at sikkerhetsbeltene på de
ytre setene går gjennom de tilsva‐
rende belteføringene.
Seteryggene er riktig låst hvis de to
røde merkene på siden av frigjørings‐ spaken ikke lenger er synlige.
9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring. Ellers er det
fare for personskader og skader på lasten eller bilen ved en even‐
tuell hard oppbremsing eller kolli‐
sjon.
Sikkerhetsbeltet til det midtre setet
kan blokkeres hvis seteryggen felles
opp for raskt. Opprulleren låses opp
ved å skyve sikkerhetsbeltet inn eller
trekke det ut omtrent 20 mm og der‐
etter slippe det.
Åpne åpningen i den midtre
bakseteryggen
Fell ned det bakre armlenet.
Page 76 of 327

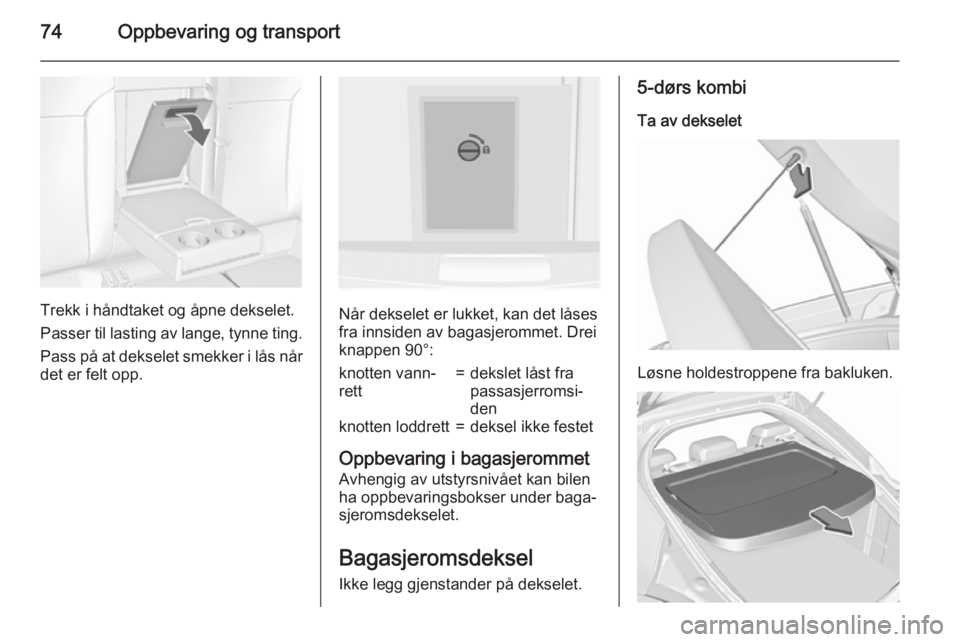

74Oppbevaring og transport
Trekk i håndtaket og åpne dekselet.
Passer til lasting av lange, tynne ting.
Pass på at dekselet smekker i lås når
det er felt opp.Når dekselet er lukket, kan det låses
fra innsiden av bagasjerommet. Drei
knappen 90°:
knotten vann‐
rett=dekslet låst fra
passasjerromsi‐
denknotten loddrett=deksel ikke festet
Oppbevaring i bagasjerommet
Avhengig av utstyrsnivået kan bilen
ha oppbevaringsbokser under baga‐
sjeromsdekselet.
Bagasjeromsdeksel Ikke legg gjenstander på dekselet.
5-dørs kombi
Ta av dekselet
Løsne holdestroppene fra bakluken.
Page 77 of 327

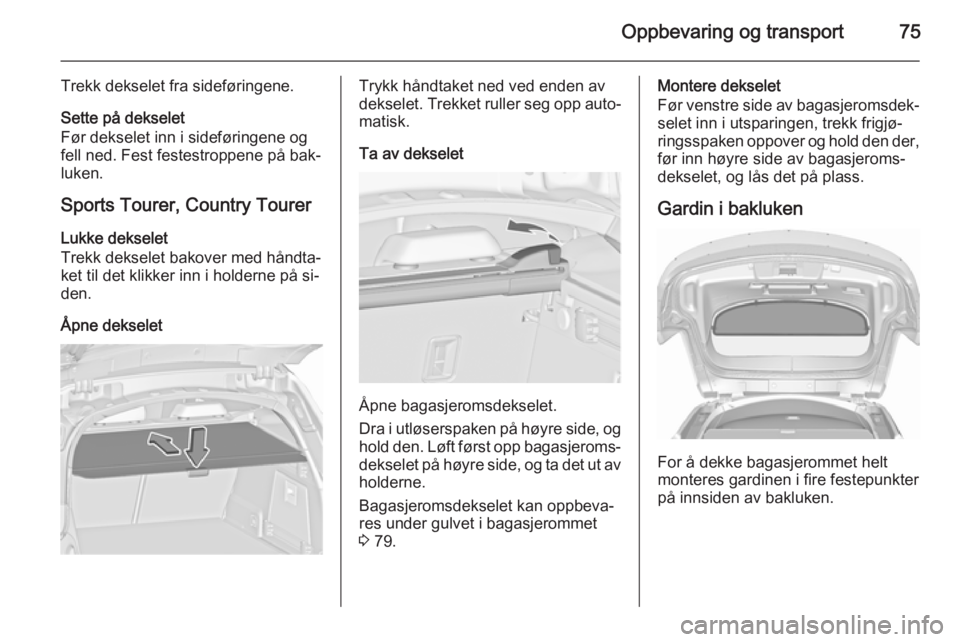

Oppbevaring og transport75
Trekk dekselet fra sideføringene.
Sette på dekselet
Før dekselet inn i sideføringene og
fell ned. Fest festestroppene på bak‐
luken.
Sports Tourer, Country Tourer Lukke dekselet
Trekk dekselet bakover med håndta‐
ket til det klikker inn i holderne på si‐
den.
Åpne dekseletTrykk håndtaket ned ved enden av
dekselet. Trekket ruller seg opp auto‐
matisk.
Ta av dekselet
Åpne bagasjeromsdekselet.
Dra i utløserspaken på høyre side, og
hold den. Løft først opp bagasjeroms‐ dekselet på høyre side, og ta det ut av holderne.
Bagasjeromsdekselet kan oppbeva‐
res under gulvet i bagasjerommet
3 79.
Montere dekselet
Før venstre side av bagasjeromsdek‐
selet inn i utsparingen, trekk frigjø‐
ringsspaken oppover og hold den der, før inn høyre side av bagasjeroms‐
dekselet, og lås det på plass.
Gardin i bakluken
For å dekke bagasjerommet helt
monteres gardinen i fire festepunkter
på innsiden av bakluken.
Page 78 of 327

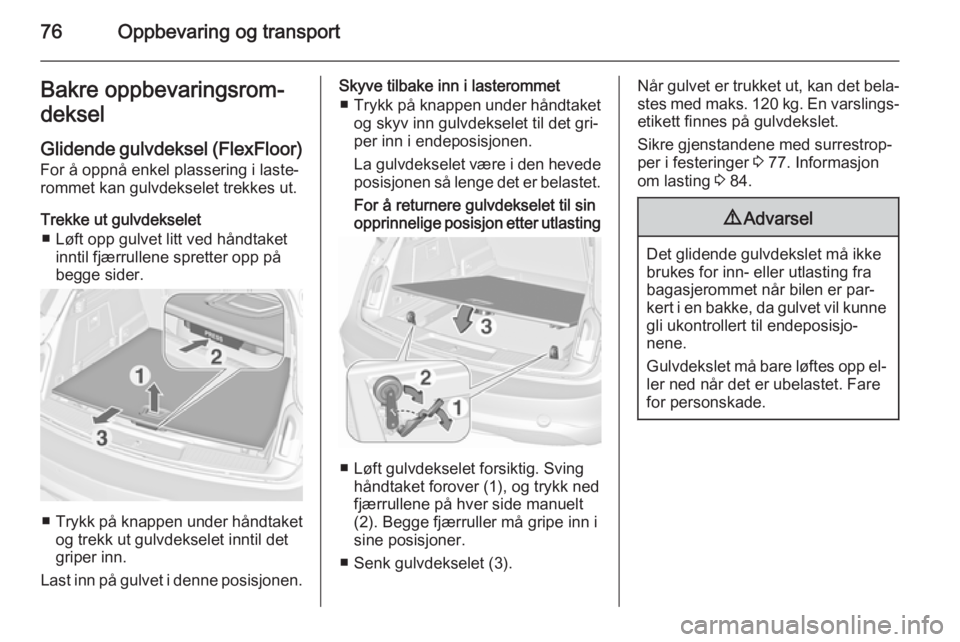

76Oppbevaring og transportBakre oppbevaringsrom‐deksel
Glidende gulvdeksel (FlexFloor) For å oppnå enkel plassering i laste‐
rommet kan gulvdekselet trekkes ut.
Trekke ut gulvdekselet ■ Løft opp gulvet litt ved håndtaket inntil fjærrullene spretter opp påbegge sider.
■ Trykk på knappen under håndtaket
og trekk ut gulvdekselet inntil det griper inn.
Last inn på gulvet i denne posisjonen.
Skyve tilbake inn i lasterommet ■ Trykk på knappen under håndtaket
og skyv inn gulvdekselet til det gri‐
per inn i endeposisjonen.
La gulvdekselet være i den hevede posisjonen så lenge det er belastet.
For å returnere gulvdekselet til sin
opprinnelige posisjon etter utlasting
■ Løft gulvdekselet forsiktig. Sving håndtaket forover (1), og trykk ned
fjærrullene på hver side manuelt
(2). Begge fjærruller må gripe inn i
sine posisjoner.
■ Senk gulvdekselet (3).
Når gulvet er trukket ut, kan det bela‐ stes med maks. 120 kg. En varslings‐
etikett finnes på gulvdekslet.
Sikre gjenstandene med surrestrop‐
per i festeringer 3 77. Informasjon
om lasting 3 84.9 Advarsel
Det glidende gulvdekslet må ikke
brukes for inn- eller utlasting fra
bagasjerommet når bilen er par‐
kert i en bakke, da gulvet vil kunne gli ukontrollert til endeposisjo‐
nene.
Gulvdekslet må bare løftes opp el‐ ler ned når det er ubelastet. Fare
for personskade.
Page 79 of 327

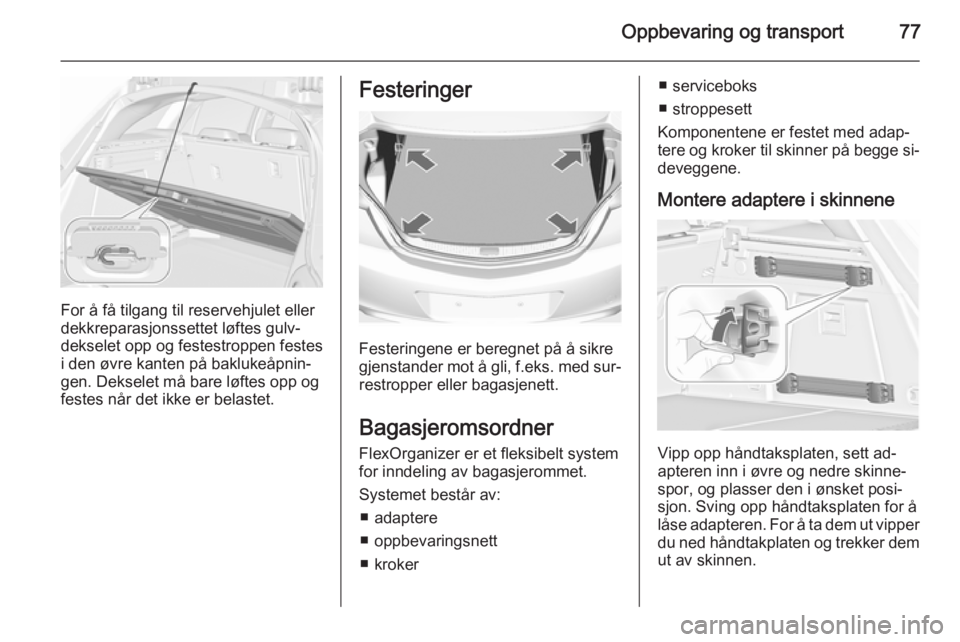

Oppbevaring og transport77
For å få tilgang til reservehjulet eller
dekkreparasjonssettet løftes gulv‐
dekselet opp og festestroppen festes i den øvre kanten på baklukeåpnin‐
gen. Dekselet må bare løftes opp og
festes når det ikke er belastet.
Festeringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med sur‐ restropper eller bagasjenett.
Bagasjeromsordner FlexOrganizer er et fleksibelt system
for inndeling av bagasjerommet.
Systemet består av: ■ adaptere
■ oppbevaringsnett
■ kroker
■ serviceboks
■ stroppesett
Komponentene er festet med adap‐
tere og kroker til skinner på begge si‐
deveggene.
Montere adaptere i skinnene
Vipp opp håndtaksplaten, sett ad‐
apteren inn i øvre og nedre skinne‐ spor, og plasser den i ønsket posi‐
sjon. Sving opp håndtaksplaten for å
låse adapteren. For å ta dem ut vipper
du ned håndtakplaten og trekker dem
ut av skinnen.
Page 80 of 327

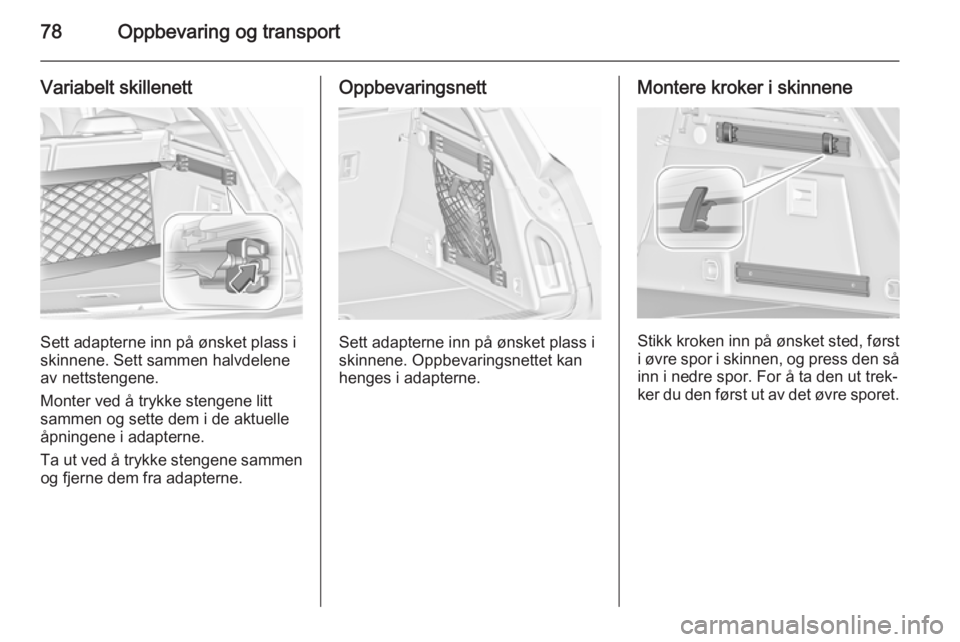

78Oppbevaring og transport
Variabelt skillenett
Sett adapterne inn på ønsket plass i
skinnene. Sett sammen halvdelene
av nettstengene.
Monter ved å trykke stengene litt sammen og sette dem i de aktuelle
åpningene i adapterne.
Ta ut ved å trykke stengene sammen og fjerne dem fra adapterne.
Oppbevaringsnett
Sett adapterne inn på ønsket plass i
skinnene. Oppbevaringsnettet kan
henges i adapterne.
Montere kroker i skinnene
Stikk kroken inn på ønsket sted, først i øvre spor i skinnen, og press den så
inn i nedre spor. For å ta den ut trek‐
ker du den først ut av det øvre sporet.
