Conducción y manejo209
AveríaEn caso de que el sistema necesitara
revisarse, aparece un mensaje en el
centro de información del conductor.
Si el sistema no respondiera como
debe, el centro de información del
conductor mostrará mensajes del ve‐ hículo.
Mensajes del vehículo 3 127.
Asistente de aparcamiento9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐cione siempre el área circundante.

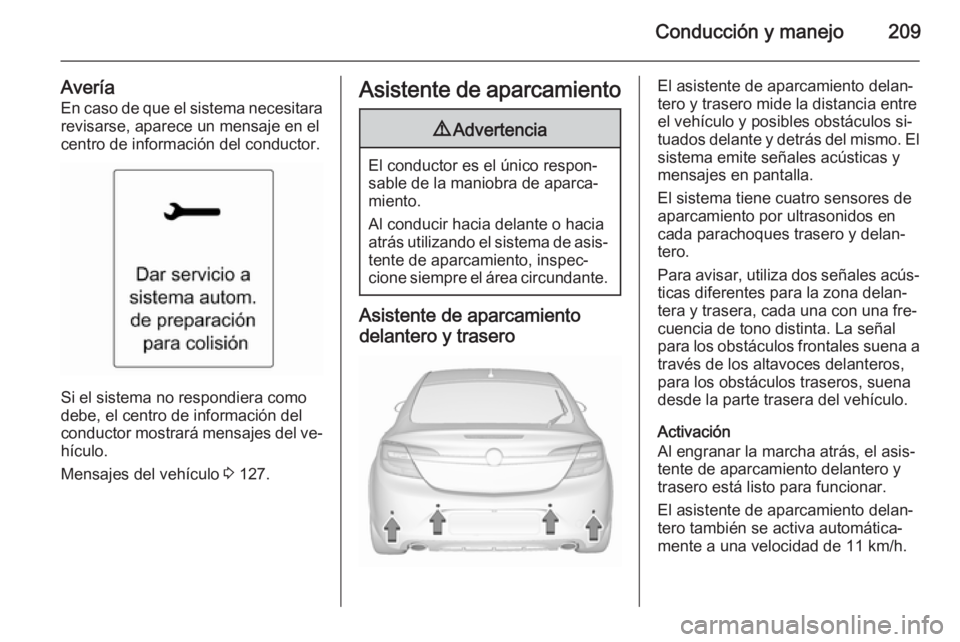

Asistente de aparcamiento
delantero y trasero
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos si‐
tuados delante y detrás del mismo. El
sistema emite señales acústicas y
mensajes en pantalla.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una fre‐
cuencia de tono distinta. La señal
para los obstáculos frontales suena a
través de los altavoces delanteros,
para los obstáculos traseros, suena
desde la parte trasera del vehículo.
Activación
Al engranar la marcha atrás, el asis‐
tente de aparcamiento delantero y
trasero está listo para funcionar.
El asistente de aparcamiento delan‐
tero también se activa automática‐
mente a una velocidad de 11 km/h.

210Conducción y manejo

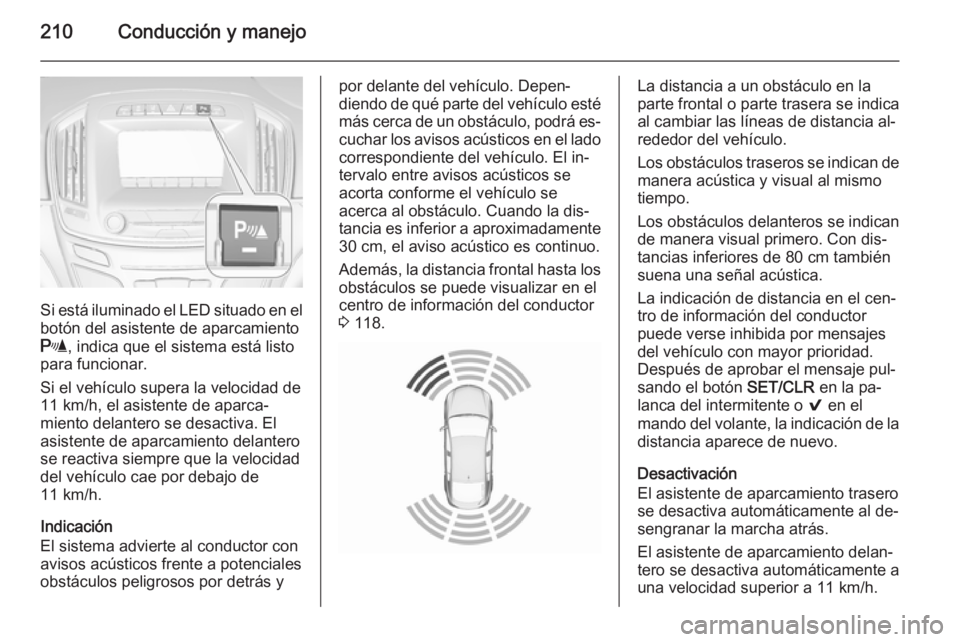

Si está iluminado el LED situado en el
botón del asistente de aparcamiento
r , indica que el sistema está listo
para funcionar.
Si el vehículo supera la velocidad de 11 km/h, el asistente de aparca‐
miento delantero se desactiva. El
asistente de aparcamiento delantero
se reactiva siempre que la velocidad del vehículo cae por debajo de
11 km/h.
Indicación
El sistema advierte al conductor con
avisos acústicos frente a potenciales
obstáculos peligrosos por detrás y
por delante del vehículo. Depen‐
diendo de qué parte del vehículo esté más cerca de un obstáculo, podrá es‐
cuchar los avisos acústicos en el lado
correspondiente del vehículo. El in‐
tervalo entre avisos acústicos se
acorta conforme el vehículo se
acerca al obstáculo. Cuando la dis‐
tancia es inferior a aproximadamente
30 cm, el aviso acústico es continuo.
Además, la distancia frontal hasta los obstáculos se puede visualizar en el
centro de información del conductor
3 118.La distancia a un obstáculo en la
parte frontal o parte trasera se indica
al cambiar las líneas de distancia al‐
rededor del vehículo.
Los obstáculos traseros se indican de
manera acústica y visual al mismo
tiempo.
Los obstáculos delanteros se indican de manera visual primero. Con dis‐
tancias inferiores de 80 cm también
suena una señal acústica.
La indicación de distancia en el cen‐
tro de información del conductor
puede verse inhibida por mensajes
del vehículo con mayor prioridad.
Después de aprobar el mensaje pul‐
sando el botón SET/CLR en la pa‐
lanca del intermitente o 9 en el
mando del volante, la indicación de la
distancia aparece de nuevo.
Desactivación
El asistente de aparcamiento trasero
se desactiva automáticamente al de‐
sengranar la marcha atrás.
El asistente de aparcamiento delan‐
tero se desactiva automáticamente a
una velocidad superior a 11 km/h.

Conducción y manejo211
Puede desactivarse manualmente el
sistema pulsando brevemente el bo‐
tón del asistente de aparcamiento
r .
Cuando el sistema se desactiva, el LED del botón se apaga.
Además, Asistente de aparcamiento
desconectado salta en el centro de
información del conductor cuando el
sistema se desactiva manualmente.
Después de una desactivación ma‐
nual, el asistente de aparcamiento
delantero se activa de nuevo si el bo‐
tón de asistencia de aparcamiento
r se pulsa o si se aplica la marcha
atrás.
Avería
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐
nes temporales, por ejemplo senso‐
res estén cubiertos de nieve, se mos‐
trará un mensaje en el centro de in‐
formación del conductor.
Mensajes del vehículo 3 127.
Asistente de aparcamiento avanzado9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en to‐ das las direcciones.
El sistema del asistente de aparca‐
miento avanzado guía al conductor a la hora de aparcar mediante instruc‐
ciones en el centro de información del
conductor y señales acústicas. El
conductor debe controlar la acelera‐
ción, frenado, dirección y cambio de marchas.
El sistema utiliza los sensores del
asistente de aparcamiento combina‐
dos con dos sensores adicionales en ambos lados del parachoques delan‐tero y trasero.

212Conducción y manejo

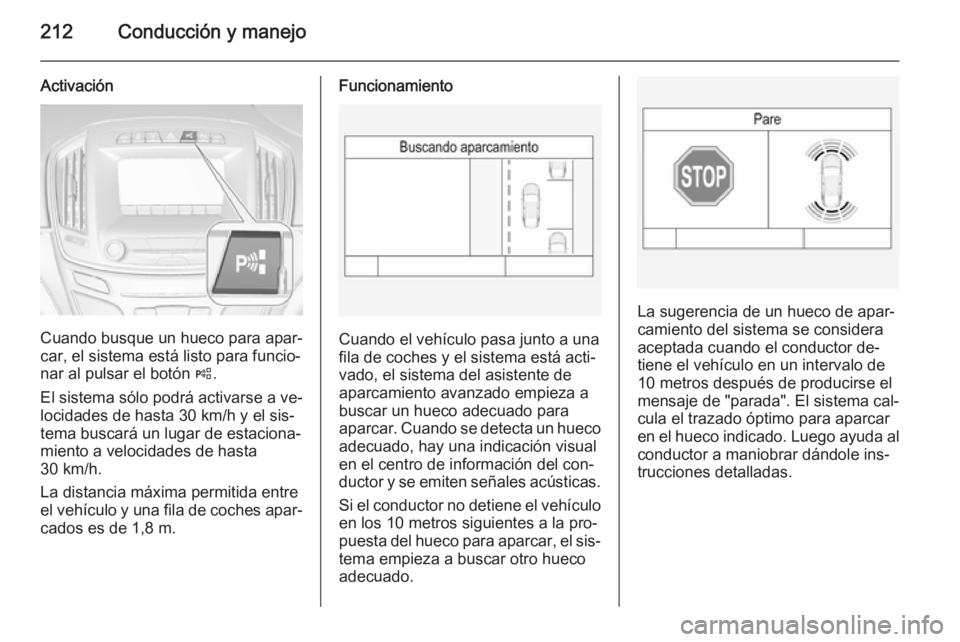

Activación
Cuando busque un hueco para apar‐
car, el sistema está listo para funcio‐
nar al pulsar el botón (.
El sistema sólo podrá activarse a ve‐
locidades de hasta 30 km/h y el sis‐
tema buscará un lugar de estaciona‐
miento a velocidades de hasta
30 km/h.
La distancia máxima permitida entre
el vehículo y una fila de coches apar‐ cados es de 1,8 m.
Funcionamiento
Cuando el vehículo pasa junto a una
fila de coches y el sistema está acti‐
vado, el sistema del asistente de aparcamiento avanzado empieza a
buscar un hueco adecuado para
aparcar. Cuando se detecta un hueco adecuado, hay una indicación visual
en el centro de información del con‐
ductor y se emiten señales acústicas.
Si el conductor no detiene el vehículo
en los 10 metros siguientes a la pro‐
puesta del hueco para aparcar, el sis‐
tema empieza a buscar otro hueco
adecuado.
La sugerencia de un hueco de apar‐ camiento del sistema se considera
aceptada cuando el conductor de‐
tiene el vehículo en un intervalo de
10 metros después de producirse el
mensaje de "parada". El sistema cal‐
cula el trazado óptimo para aparcar
en el hueco indicado. Luego ayuda al conductor a maniobrar dándole ins‐
trucciones detalladas.

Conducción y manejo213

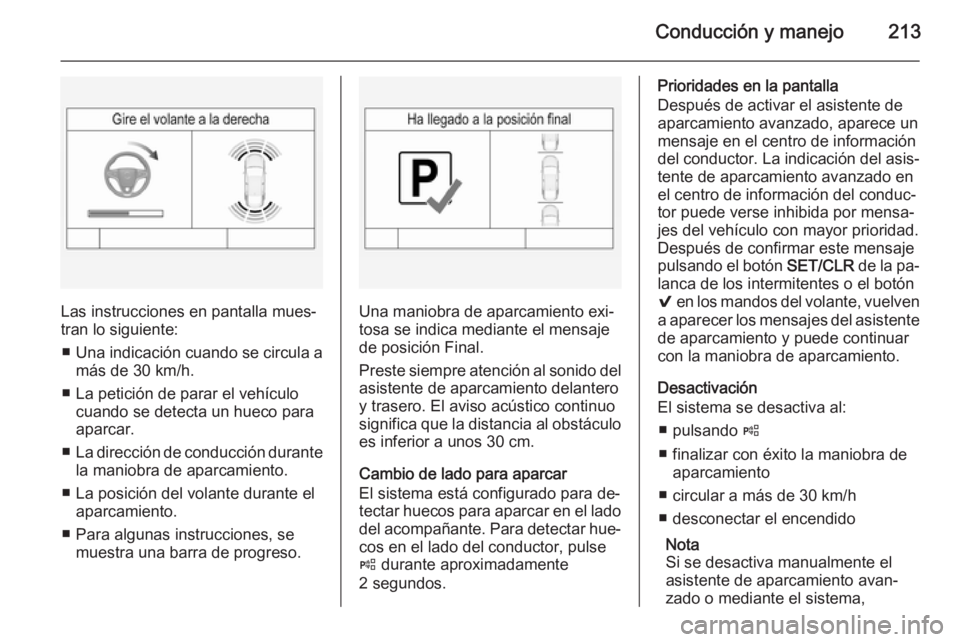

Las instrucciones en pantalla mues‐
tran lo siguiente:
■ Una indicación cuando se circula a
más de 30 km/h.
■ La petición de parar el vehículo cuando se detecta un hueco para
aparcar.
■ La dirección de conducción durante
la maniobra de aparcamiento.
■ La posición del volante durante el aparcamiento.
■ Para algunas instrucciones, se muestra una barra de progreso.Una maniobra de aparcamiento exi‐
tosa se indica mediante el mensaje
de posición Final.
Preste siempre atención al sonido del
asistente de aparcamiento delantero
y trasero. El aviso acústico continuo
significa que la distancia al obstáculo es inferior a unos 30 cm.
Cambio de lado para aparcar
El sistema está configurado para de‐
tectar huecos para aparcar en el lado
del acompañante. Para detectar hue‐ cos en el lado del conductor, pulse
( durante aproximadamente
2 segundos.
Prioridades en la pantalla
Después de activar el asistente de
aparcamiento avanzado, aparece un
mensaje en el centro de información
del conductor. La indicación del asis‐
tente de aparcamiento avanzado en
el centro de información del conduc‐
tor puede verse inhibida por mensa‐
jes del vehículo con mayor prioridad.
Después de confirmar este mensaje
pulsando el botón SET/CLR de la pa‐
lanca de los intermitentes o el botón
9 en los mandos del volante, vuelven
a aparecer los mensajes del asistente
de aparcamiento y puede continuar
con la maniobra de aparcamiento.
Desactivación
El sistema se desactiva al:
■ pulsando (
■ finalizar con éxito la maniobra de aparcamiento
■ circular a más de 30 km/h
■ desconectar el encendido
Nota
Si se desactiva manualmente el asistente de aparcamiento avan‐
zado o mediante el sistema,

214Conducción y manejo
(por ejemplo maniobra de estacio‐
namiento finalizada), se desactiva
también el asistente de aparca‐
miento delantero y trasero. Reactive el asistente de aparcamiento delan‐
tero y trasero pulsando el botón del
asistente de aparcamiento r o al
poner la marcha atrás una vez.

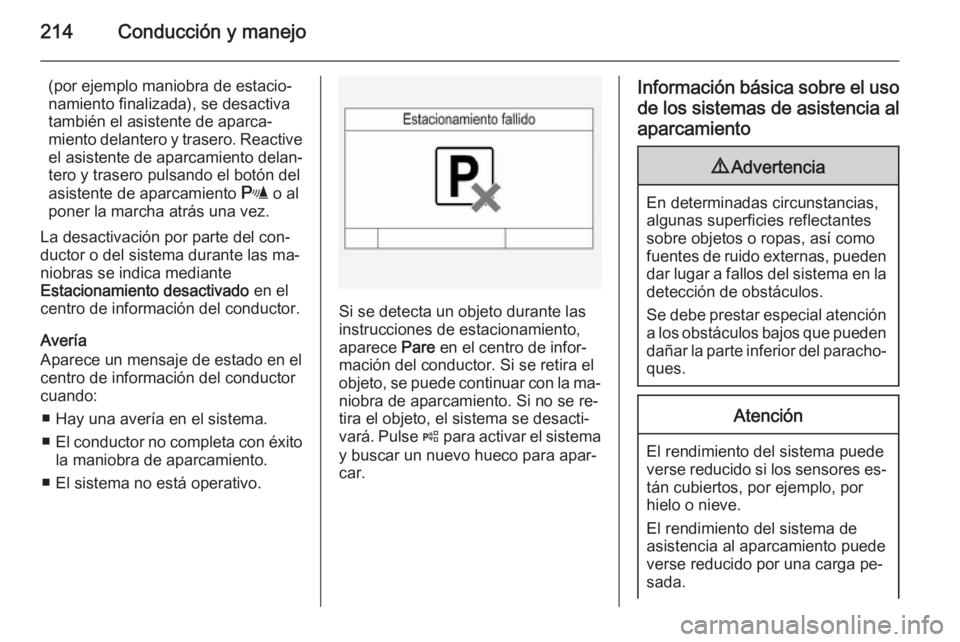

La desactivación por parte del con‐
ductor o del sistema durante las ma‐
niobras se indica mediante
Estacionamiento desactivado en el
centro de información del conductor.
Avería
Aparece un mensaje de estado en el
centro de información del conductor
cuando:
■ Hay una avería en el sistema.
■ El conductor no completa con éxito
la maniobra de aparcamiento.
■ El sistema no está operativo.
Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en el centro de infor‐
mación del conductor. Si se retira el
objeto, se puede continuar con la ma‐ niobra de aparcamiento. Si no se re‐
tira el objeto, el sistema se desacti‐
vará. Pulse ( para activar el sistema
y buscar un nuevo hueco para apar‐
car.
Información básica sobre el uso
de los sistemas de asistencia al aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.

Conducción y manejo215Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados
por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
El sistema de asistente de aparca‐
miento se puede activar y desactivar
cambiando los ajustes en la Pantalla de información.
Personalización del vehículo 3 130.
Nota
Si hay un dispositivo de remolque montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para
aparcar después de iniciar la manio‐ bra de aparcamiento en paralelo.
Nota
Después de su fabricación, es ne‐
cesario calibrar el sistema. Para un guiado de estacionamiento óptimo,
se necesita una distancia de con‐
ducción de al menos 35 km, inclui‐ dos unos cuantos giros.Alerta de punto ciego
lateral

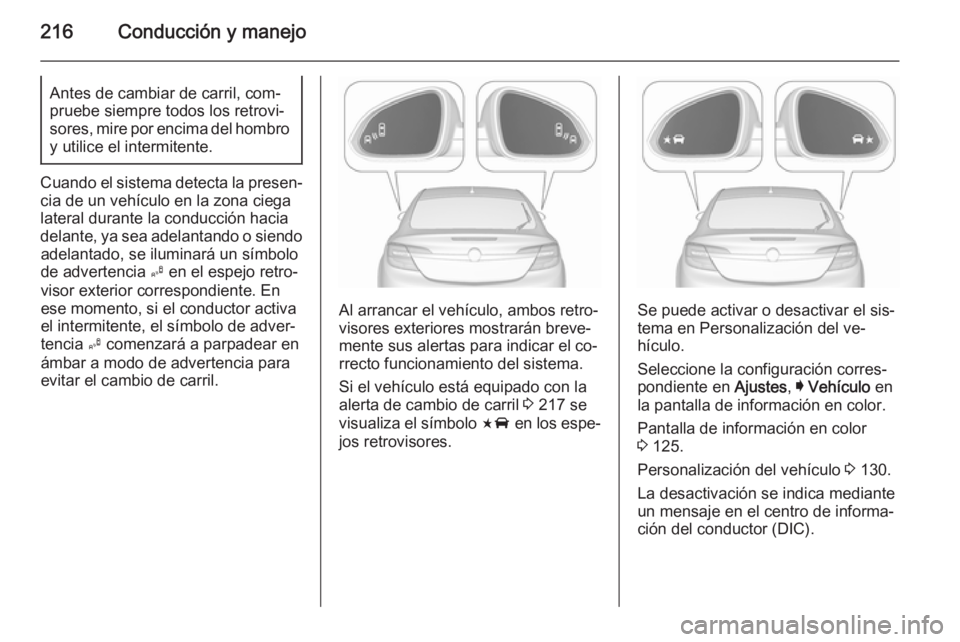

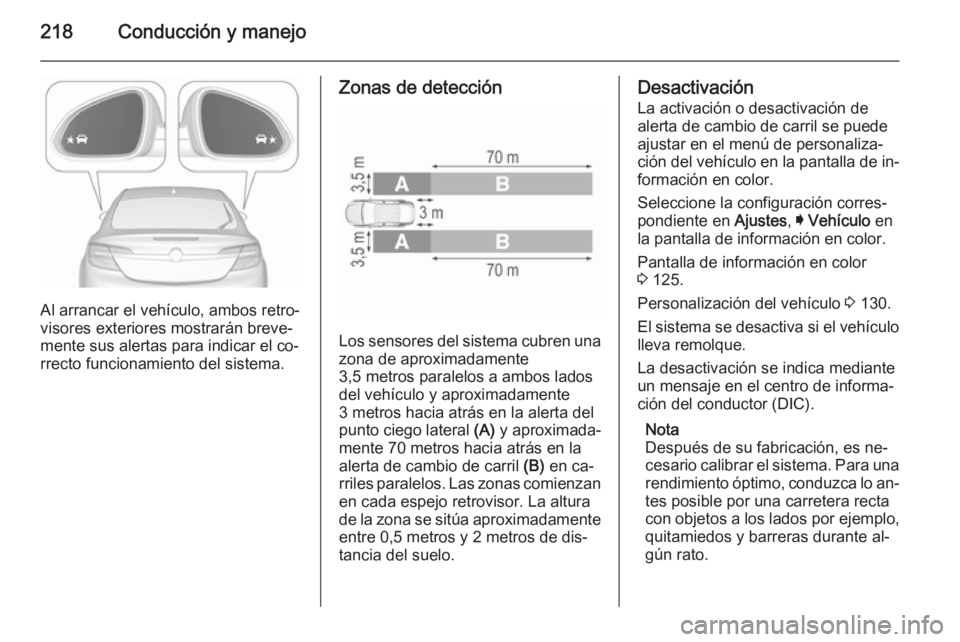

El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que po‐ drían no verse en los espejos retrovi‐ sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado iz‐
quierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta: ■ vehículos fuera de las zonas del
punto ciego laterales que pue‐
dan acercarse rápidamente
■ peatones, ciclistas o animales

216Conducción y manejoAntes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐ sores, mire por encima del hombro
y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En ese momento, si el conductor activa
el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar a modo de advertencia para
evitar el cambio de carril.
Al arrancar el vehículo, ambos retro‐ visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
Si el vehículo está equipado con la
alerta de cambio de carril 3 217 se
visualiza el símbolo F en los espe‐
jos retrovisores.Se puede activar o desactivar el sis‐
tema en Personalización del ve‐
hículo.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 125.
Personalización del vehículo 3 130.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor (DIC).

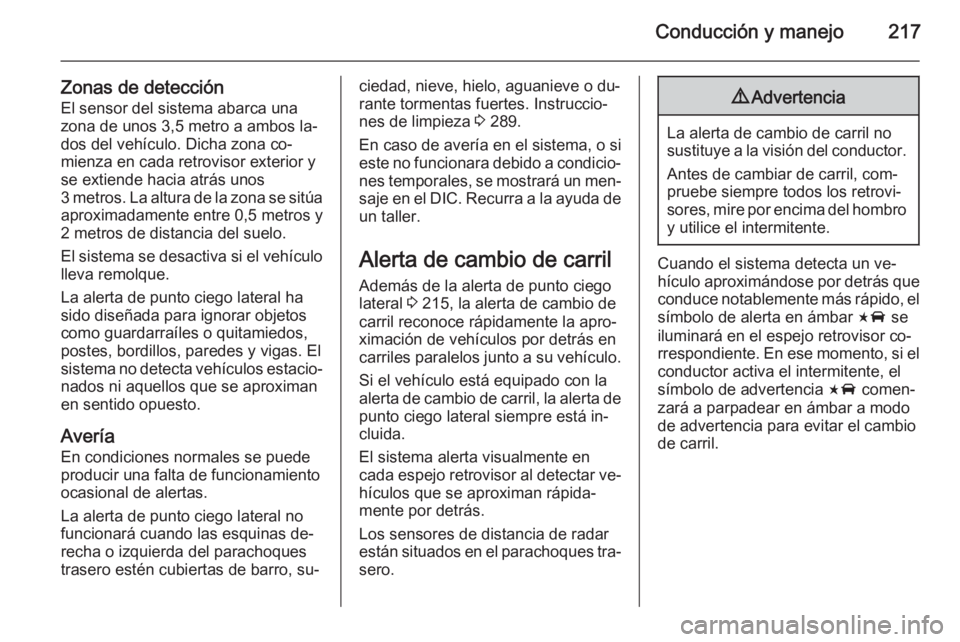

Conducción y manejo217
Zonas de detecciónEl sensor del sistema abarca una
zona de unos 3,5 metro a ambos la‐
dos del vehículo. Dicha zona co‐ mienza en cada retrovisor exterior y
se extiende hacia atrás unos
3 metros. La altura de la zona se sitúa
aproximadamente entre 0,5 metros y
2 metros de distancia del suelo.
El sistema se desactiva si el vehículo
lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El sistema no detecta vehículos estacio‐ nados ni aquellos que se aproximanen sentido opuesto.
Avería
En condiciones normales se puede
producir una falta de funcionamiento
ocasional de alertas.
La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐
recha o izquierda del parachoques
trasero estén cubiertas de barro, su‐ciedad, nieve, hielo, aguanieve o du‐
rante tormentas fuertes. Instruccio‐
nes de limpieza 3 289.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un men‐
saje en el DIC. Recurra a la ayuda de un taller.
Alerta de cambio de carril
Además de la alerta de punto ciego
lateral 3 215, la alerta de cambio de
carril reconoce rápidamente la apro‐
ximación de vehículos por detrás en
carriles paralelos junto a su vehículo.
Si el vehículo está equipado con la
alerta de cambio de carril, la alerta de
punto ciego lateral siempre está in‐
cluida.
El sistema alerta visualmente en
cada espejo retrovisor al detectar ve‐ hículos que se aproximan rápida‐
mente por detrás.
Los sensores de distancia de radar
están situados en el parachoques tra‐ sero.9 Advertencia
La alerta de cambio de carril no
sustituye a la visión del conductor.
Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro
y utilice el intermitente.
Cuando el sistema detecta un ve‐
hículo aproximándose por detrás que
conduce notablemente más rápido, el símbolo de alerta en ámbar F se
iluminará en el espejo retrovisor co‐ rrespondiente. En ese momento, si el
conductor activa el intermitente, el
símbolo de advertencia F comen‐
zará a parpadear en ámbar a modo de advertencia para evitar el cambio
de carril.

218Conducción y manejo
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
Zonas de detección
Los sensores del sistema cubren una
zona de aproximadamente
3,5 metros paralelos a ambos lados
del vehículo y aproximadamente
3 metros hacia atrás en la alerta del
punto ciego lateral (A) y aproximada‐
mente 70 metros hacia atrás en la alerta de cambio de carril (B) en ca‐
rriles paralelos. Las zonas comienzan
en cada espejo retrovisor. La altura
de la zona se sitúa aproximadamente
entre 0,5 metros y 2 metros de dis‐
tancia del suelo.
Desactivación
La activación o desactivación de
alerta de cambio de carril se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de in‐ formación en color.
Seleccione la configuración corres‐
pondiente en Ajustes, I Vehículo en
la pantalla de información en color.
Pantalla de información en color
3 125.
Personalización del vehículo 3 130.
El sistema se desactiva si el vehículo
lleva remolque.
La desactivación se indica mediante
un mensaje en el centro de informa‐ ción del conductor (DIC).
Nota
Después de su fabricación, es ne‐
cesario calibrar el sistema. Para una rendimiento óptimo, conduzca lo an‐
tes posible por una carretera recta con objetos a los lados por ejemplo,
quitamiedos y barreras durante al‐
gún rato.
