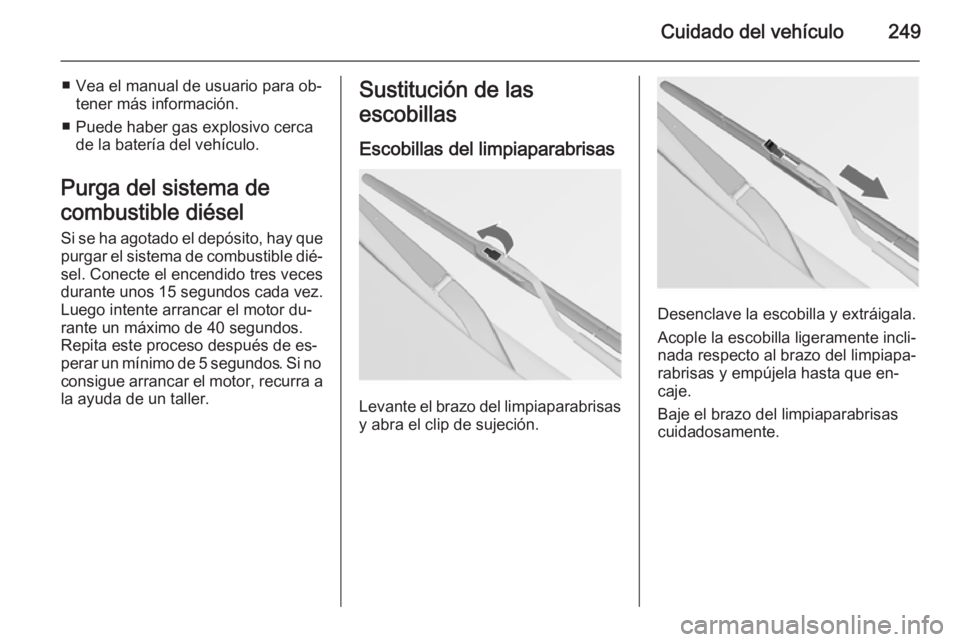

Cuidado del vehículo249
■ Vea el manual de usuario para ob‐tener más información.
■ Puede haber gas explosivo cerca de la batería del vehículo.
Purga del sistema de
combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible dié‐
sel. Conecte el encendido tres veces
durante unos 15 segundos cada vez.
Luego intente arrancar el motor du‐
rante un máximo de 40 segundos.
Repita este proceso después de es‐ perar un mínimo de 5 segundos. Si no consigue arrancar el motor, recurra ala ayuda de un taller.Sustitución de las
escobillas
Escobillas del limpiaparabrisas
Levante el brazo del limpiaparabrisas
y abra el clip de sujeción.
Desenclave la escobilla y extráigala.
Acople la escobilla ligeramente incli‐ nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
caje.
Baje el brazo del limpiaparabrisas
cuidadosamente.

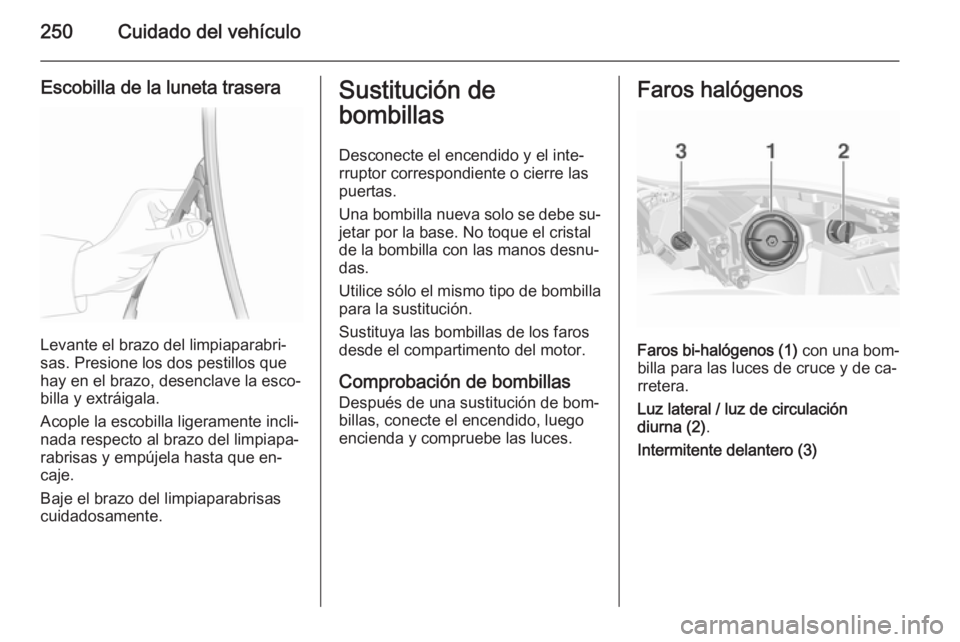

250Cuidado del vehículo
Escobilla de la luneta trasera
Levante el brazo del limpiaparabri‐
sas. Presione los dos pestillos que
hay en el brazo, desenclave la esco‐
billa y extráigala.
Acople la escobilla ligeramente incli‐ nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
caje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Sustitución de
bombillas
Desconecte el encendido y el inte‐
rruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe su‐ jetar por la base. No toque el cristal
de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de bom‐ billas, conecte el encendido, luego
encienda y compruebe las luces.Faros halógenos
Faros bi-halógenos (1) con una bom‐
billa para las luces de cruce y de ca‐
rretera.
Luz lateral / luz de circulación
diurna (2) .
Intermitente delantero (3)

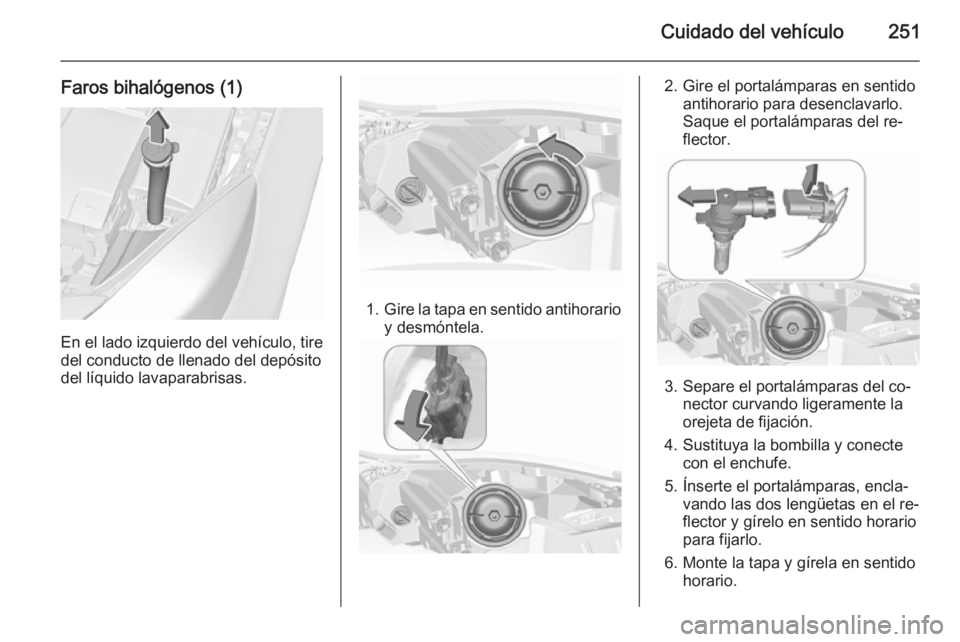

Cuidado del vehículo251
Faros bihalógenos (1)
En el lado izquierdo del vehículo, tire
del conducto de llenado del depósito
del líquido lavaparabrisas.
1. Gire la tapa en sentido antihorario
y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el portalámparas del co‐ nector curvando ligeramente la
orejeta de fijación.
4. Sustituya la bombilla y conecte con el enchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.

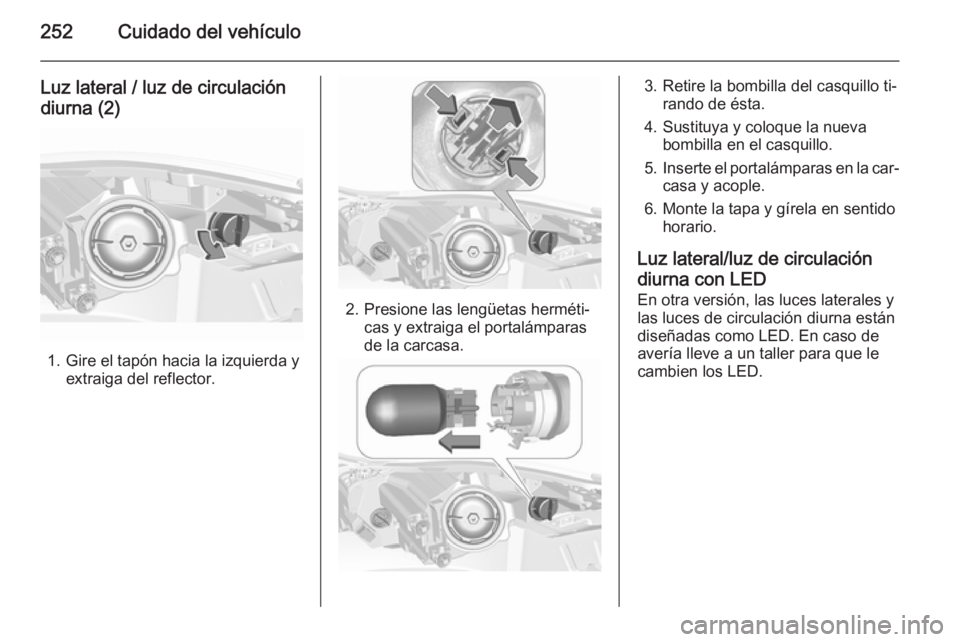

252Cuidado del vehículo
Luz lateral / luz de circulacióndiurna (2)
1. Gire el tapón hacia la izquierda y extraiga del reflector.
2. Presione las lengüetas herméti‐cas y extraiga el portalámparas
de la carcasa.
3. Retire la bombilla del casquillo ti‐ rando de ésta.
4. Sustituya y coloque la nueva bombilla en el casquillo.
5. Inserte el portalámparas en la car‐
casa y acople.
6. Monte la tapa y gírela en sentido horario.
Luz lateral/luz de circulación diurna con LED
En otra versión, las luces laterales y
las luces de circulación diurna están
diseñadas como LED. En caso de
avería lleve a un taller para que le
cambien los LED.

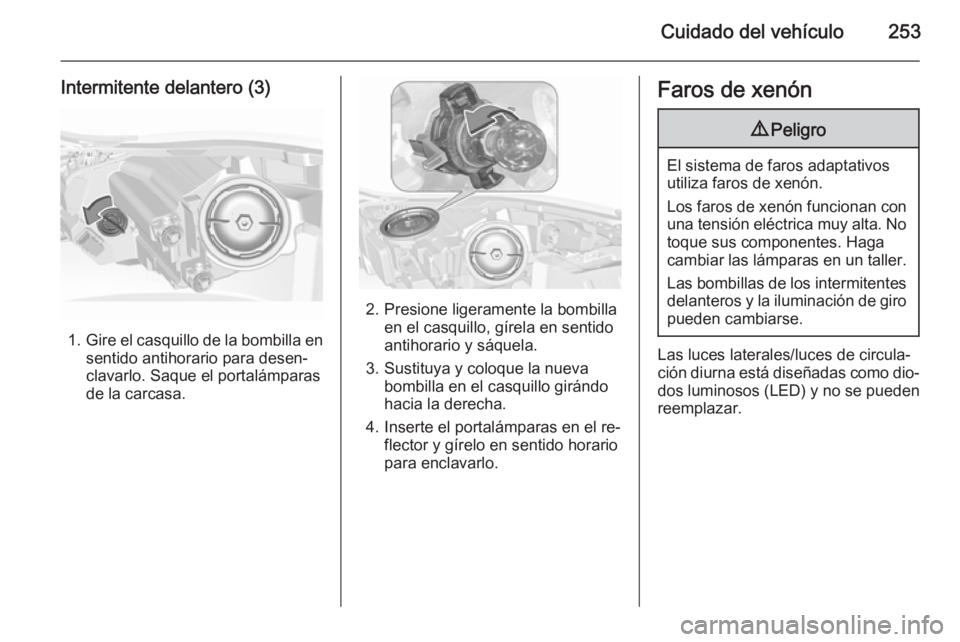

Cuidado del vehículo253
Intermitente delantero (3)
1.Gire el casquillo de la bombilla en
sentido antihorario para desen‐
clavarlo. Saque el portalámparas
de la carcasa.
2. Presione ligeramente la bombilla en el casquillo, gírela en sentido
antihorario y sáquela.
3. Sustituya y coloque la nueva bombilla en el casquillo girándo
hacia la derecha.
4. Inserte el portalámparas en el re‐ flector y gírelo en sentido horario
para enclavarlo.
Faros de xenón9 Peligro
El sistema de faros adaptativos
utiliza faros de xenón.
Los faros de xenón funcionan con una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las bombillas de los intermitentesdelanteros y la iluminación de giro pueden cambiarse.
Las luces laterales/luces de circula‐
ción diurna está diseñadas como dio‐
dos luminosos (LED) y no se pueden
reemplazar.

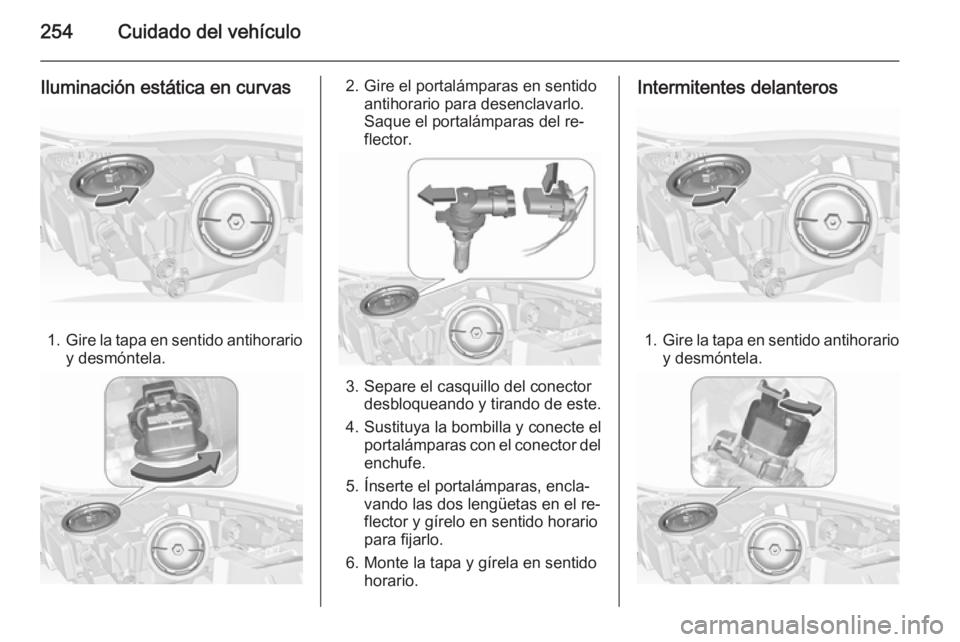

254Cuidado del vehículo
Iluminación estática en curvas
1.Gire la tapa en sentido antihorario
y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el casquillo del conector desbloqueando y tirando de este.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Intermitentes delanteros
1.Gire la tapa en sentido antihorario
y desmóntela.

Cuidado del vehículo255
2. Gire el portalámparas en sentidoantihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el portalámparas del co‐ nector desbloqueando y tirando
de este.
4. Sustituya la bombilla y conecte el portalámparas con el enchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐flector y gírelo en sentido horario
para fijarlo.
Luz lateral / luz de circulación
diurna
Las luces laterales y las luces de cir‐
culación diurna están diseñadas
como LED. En caso de avería lleve a un taller para que le cambien los LED.
Luces antiniebla Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y sáquelo del reflector.
2. Separe el casquillo del conectorpresionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Introduzca el casquillo en el re‐ flector y gírelo hacia la derecha
para engancharlo correctamente.

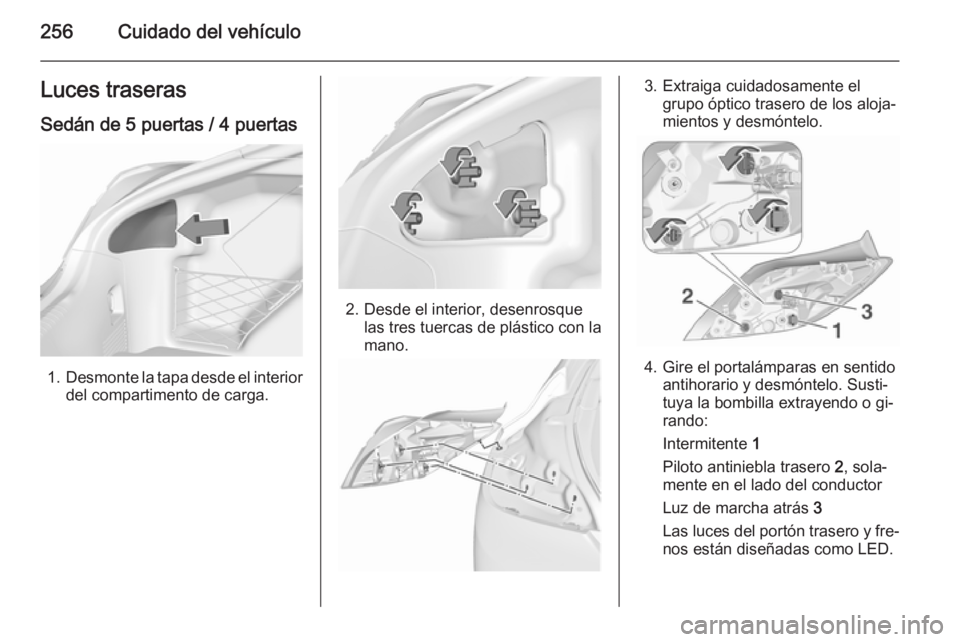

256Cuidado del vehículoLuces traseras
Sedán de 5 puertas / 4 puertas
1. Desmonte la tapa desde el interior
del compartimento de carga.
2. Desde el interior, desenrosque las tres tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Gire el portalámparas en sentido antihorario y desmóntelo. Susti‐
tuya la bombilla extrayendo o gi‐
rando:
Intermitente 1
Piloto antiniebla trasero 2, sola‐
mente en el lado del conductor
Luz de marcha atrás 3
Las luces del portón trasero y fre‐ nos están diseñadas como LED.

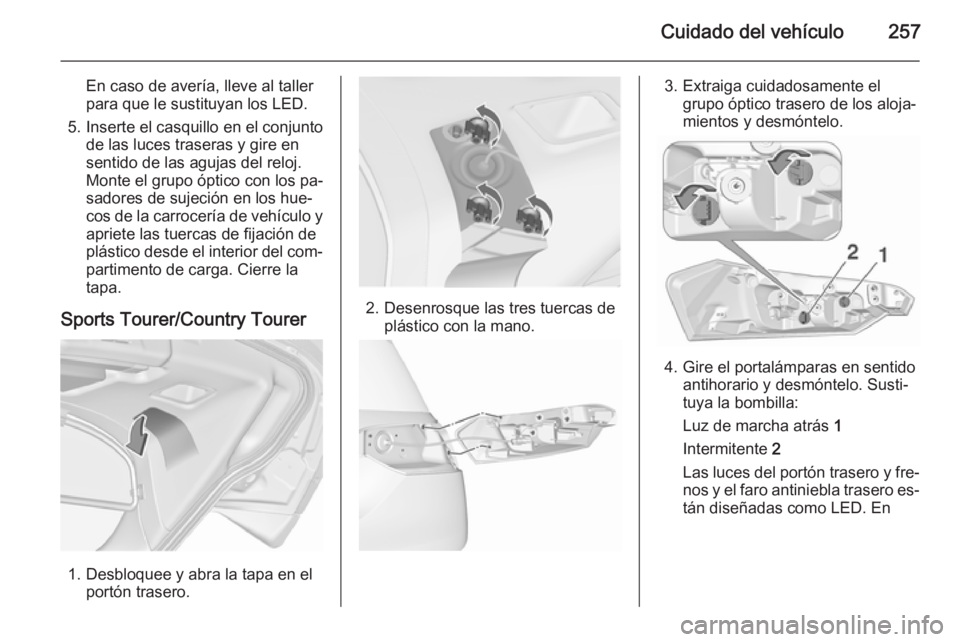

Cuidado del vehículo257
En caso de avería, lleve al taller
para que le sustituyan los LED.
5. Inserte el casquillo en el conjunto de las luces traseras y gire en
sentido de las agujas del reloj.
Monte el grupo óptico con los pa‐
sadores de sujeción en los hue‐
cos de la carrocería de vehículo y
apriete las tuercas de fijación de
plástico desde el interior del com‐ partimento de carga. Cierre la
tapa.
Sports Tourer/Country Tourer
1. Desbloquee y abra la tapa en el portón trasero.
2. Desenrosque las tres tuercas deplástico con la mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Gire el portalámparas en sentido antihorario y desmóntelo. Susti‐
tuya la bombilla:
Luz de marcha atrás 1
Intermitente 2
Las luces del portón trasero y fre‐ nos y el faro antiniebla trasero es‐
tán diseñadas como LED. En

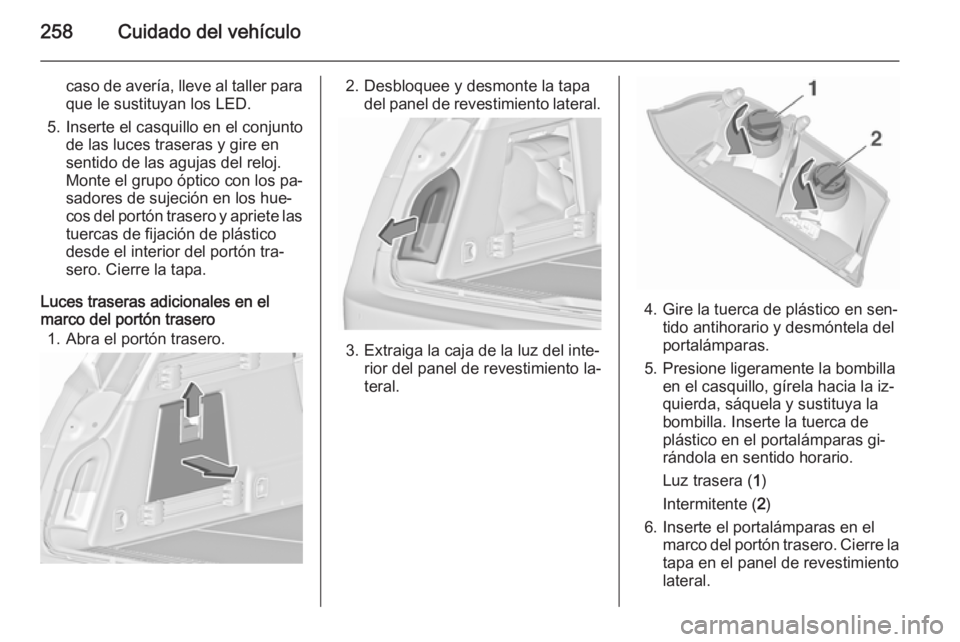

258Cuidado del vehículo
caso de avería, lleve al taller para
que le sustituyan los LED.
5. Inserte el casquillo en el conjunto de las luces traseras y gire en
sentido de las agujas del reloj.
Monte el grupo óptico con los pa‐
sadores de sujeción en los hue‐
cos del portón trasero y apriete las
tuercas de fijación de plástico
desde el interior del portón tra‐
sero. Cierre la tapa.
Luces traseras adicionales en el
marco del portón trasero
1. Abra el portón trasero.2. Desbloquee y desmonte la tapa del panel de revestimiento lateral.
3. Extraiga la caja de la luz del inte‐rior del panel de revestimiento la‐
teral.
4. Gire la tuerca de plástico en sen‐ tido antihorario y desmóntela delportalámparas.
5. Presione ligeramente la bombilla en el casquillo, gírela hacia la iz‐
quierda, sáquela y sustituya la
bombilla. Inserte la tuerca de
plástico en el portalámparas gi‐
rándola en sentido horario.
Luz trasera ( 1)
Intermitente ( 2)
6. Inserte el portalámparas en el marco del portón trasero. Cierre la
tapa en el panel de revestimiento
lateral.
