OPEL INSIGNIA 2015.5 Manual de Instrucciones (in Spanish)
Manufacturer: OPEL, Model Year: 2015.5, Model line: INSIGNIA, Model: OPEL INSIGNIA 2015.5Pages: 355, tamaño PDF: 9.21 MB
Page 281 of 355

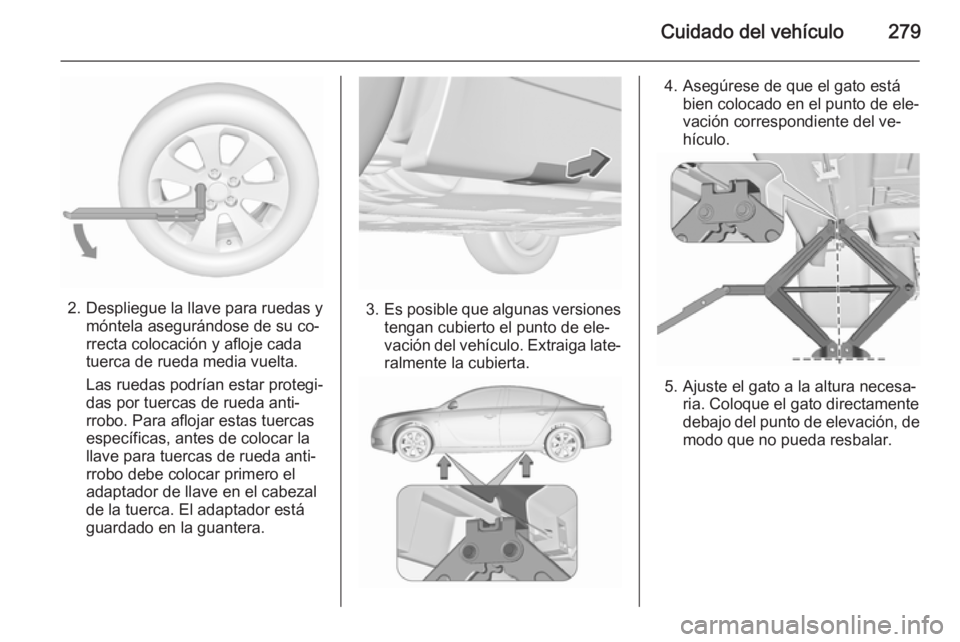

Cuidado del vehículo279
2. Despliegue la llave para ruedas ymóntela asegurándose de su co‐
rrecta colocación y afloje cada
tuerca de rueda media vuelta.
Las ruedas podrían estar protegi‐
das por tuercas de rueda anti‐
rrobo. Para aflojar estas tuercas
específicas, antes de colocar la
llave para tuercas de rueda anti‐
rrobo debe colocar primero el
adaptador de llave en el cabezal
de la tuerca. El adaptador está
guardado en la guantera.3. Es posible que algunas versiones
tengan cubierto el punto de ele‐
vación del vehículo. Extraiga late‐ ralmente la cubierta.
4. Asegúrese de que el gato está bien colocado en el punto de ele‐
vación correspondiente del ve‐
hículo.
5. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Page 282 of 355

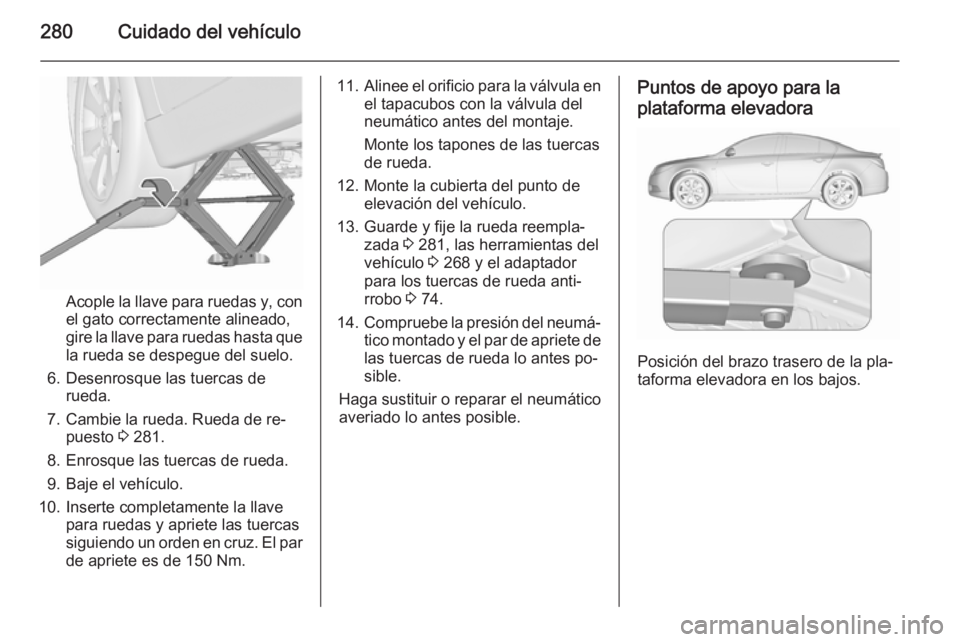

280Cuidado del vehículo
Acople la llave para ruedas y, con
el gato correctamente alineado,
gire la llave para ruedas hasta que la rueda se despegue del suelo.
6. Desenrosque las tuercas de rueda.
7. Cambie la rueda. Rueda de re‐ puesto 3 281.
8. Enrosque las tuercas de rueda.
9. Baje el vehículo.
10. Inserte completamente la llave para ruedas y apriete las tuercas
siguiendo un orden en cruz. El par
de apriete es de 150 Nm.
11. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.
12. Monte la cubierta del punto de elevación del vehículo.
13. Guarde y fije la rueda reempla‐ zada 3 281, las herramientas del
vehículo 3 268 y el adaptador
para los tuercas de rueda anti‐
rrobo 3 74.
14. Compruebe la presión del neumá‐
tico montado y el par de apriete de las tuercas de rueda lo antes po‐
sible.
Haga sustituir o reparar el neumático
averiado lo antes posible.Puntos de apoyo para la
plataforma elevadora
Posición del brazo trasero de la pla‐
taforma elevadora en los bajos.
Page 283 of 355

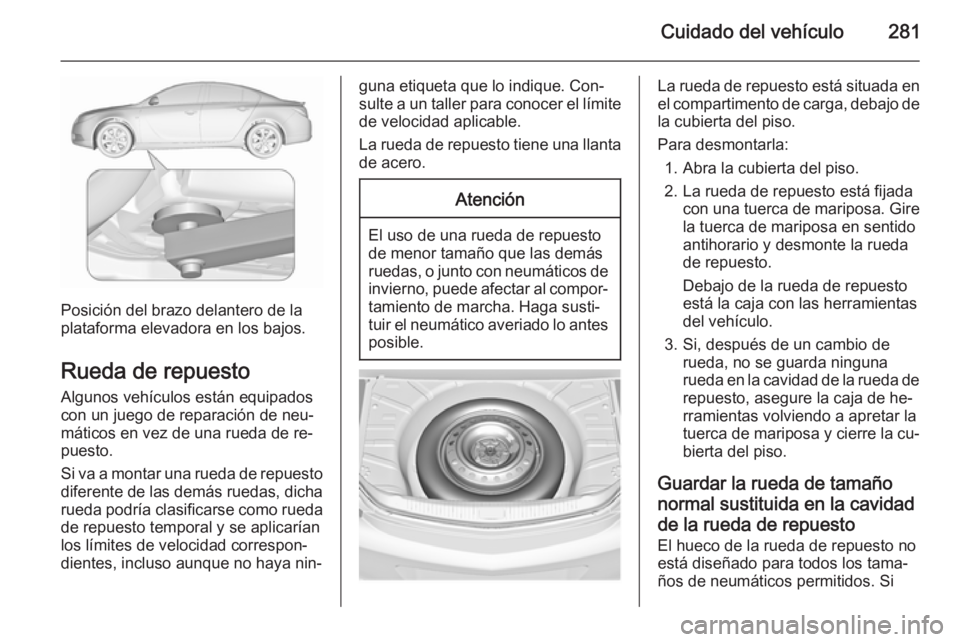

Cuidado del vehículo281
Posición del brazo delantero de la
plataforma elevadora en los bajos.
Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto.
Si va a montar una rueda de repuesto diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda
de repuesto temporal y se aplicarían
los límites de velocidad correspon‐
dientes, incluso aunque no haya nin‐
guna etiqueta que lo indique. Con‐
sulte a un taller para conocer el límite de velocidad aplicable.
La rueda de repuesto tiene una llanta
de acero.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐
tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto está situada enel compartimento de carga, debajo de
la cubierta del piso.
Para desmontarla: 1. Abra la cubierta del piso.
2. La rueda de repuesto está fijada con una tuerca de mariposa. Gire
la tuerca de mariposa en sentido
antihorario y desmonte la rueda
de repuesto.
Debajo de la rueda de repuesto
está la caja con las herramientas
del vehículo.
3. Si, después de un cambio de rueda, no se guarda ninguna
rueda en la cavidad de la rueda de repuesto, asegure la caja de he‐
rramientas volviendo a apretar la
tuerca de mariposa y cierre la cu‐
bierta del piso.
Guardar la rueda de tamaño
normal sustituida en la cavidad
de la rueda de repuesto El hueco de la rueda de repuesto no
está diseñado para todos los tama‐
ños de neumáticos permitidos. Si
Page 284 of 355
282Cuidado del vehículo
debe guardarse una rueda más an‐
cha que la de repuesto en la cavidad
de la rueda de repuesto, debe susti‐
tuirse el tornillo para montar la rueda
por uno más largo, incluido en la caja
de herramientas 3 268 . Para sustituir
el tornillo:
■ Retire la caja de herramientas de la
cavidad de la rueda de repuesto.
■ Monte la llave hexagonal de la llave
para ruedas, asegúrese de que en‐
caje bien en el tornillo.
■ Gire la llave para ruedas en sentido
antihorario para aflojar el tornillo.
Desmonte el tornillo.
■ Saque el tornillo largo de la caja de
herramientas 3 268 y enrósquelo a
mano usando la llave hexagonal de la llave para ruedas.
■ Guarde la caja de herramientas y la
rueda pinchada con el lado exterior
hacia arriba en la cavidad de la
rueda de repuesto y asegúrela gi‐
rando la tuerca de mariposa en
sentido horario sobre el tornillo.
La cubierta del piso se puede colocar sobre la rueda, aunque sobresalga.
Para guardar la rueda de repuesto en
la cavidad después de reparar la
rueda defectuosa, utilice de nuevo el
perno roscado corto. Cambie el torni‐ llo siguiendo el mismo procedimiento.9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre la rueda, el gato
y las herramientas en sus aloja‐
mientos respectivos y fíjelos debi‐
damente.
Rueda de emergencia
Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de
Page 285 of 355

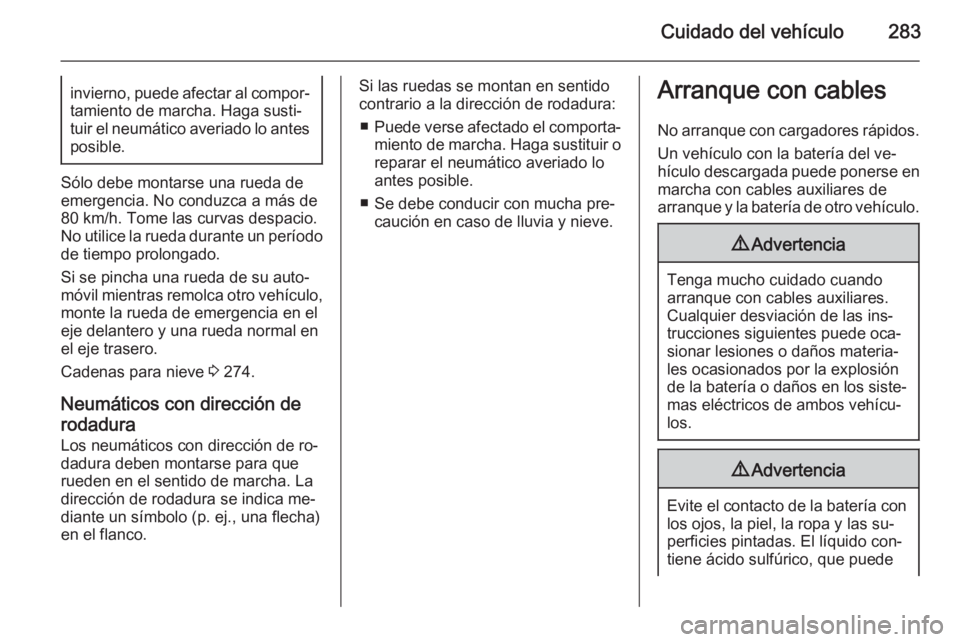

Cuidado del vehículo283invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período
de tiempo prolongado.
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo, monte la rueda de emergencia en el
eje delantero y una rueda normal en el eje trasero.
Cadenas para nieve 3 274.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐ dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
■ Puede verse afectado el comporta‐
miento de marcha. Haga sustituir o
reparar el neumático averiado lo
antes posible.
■ Se debe conducir con mucha pre‐ caución en caso de lluvia y nieve.Arranque con cables
No arranque con cargadores rápidos. Un vehículo con la batería del ve‐
hículo descargada puede ponerse en marcha con cables auxiliares de
arranque y la batería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería o daños en los siste‐ mas eléctricos de ambos vehícu‐
los.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las su‐
perficies pintadas. El líquido con‐
tiene ácido sulfúrico, que puede
Page 286 of 355

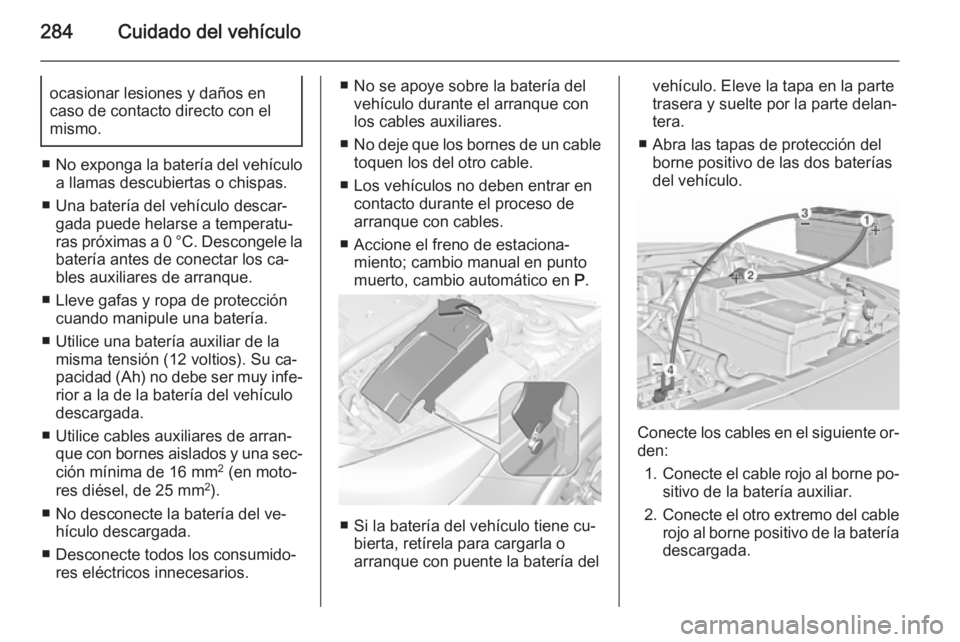

284Cuidado del vehículoocasionar lesiones y daños en
caso de contacto directo con el
mismo.
■ No exponga la batería del vehículo
a llamas descubiertas o chispas.
■ Una batería del vehículo descar‐ gada puede helarse a temperatu‐
ras próximas a 0 °C. Descongele la
batería antes de conectar los ca‐
bles auxiliares de arranque.
■ Lleve gafas y ropa de protección cuando manipule una batería.
■ Utilice una batería auxiliar de la misma tensión (12 voltios). Su ca‐
pacidad (Ah) no debe ser muy infe‐ rior a la de la batería del vehículo
descargada.
■ Utilice cables auxiliares de arran‐ que con bornes aislados y una sec‐
ción mínima de 16 mm 2
(en moto‐
res diésel, de 25 mm 2
).
■ No desconecte la batería del ve‐ hículo descargada.
■ Desconecte todos los consumido‐ res eléctricos innecesarios.
■ No se apoye sobre la batería delvehículo durante el arranque con
los cables auxiliares.
■ No deje que los bornes de un cable
toquen los del otro cable.
■ Los vehículos no deben entrar en contacto durante el proceso dearranque con cables.
■ Accione el freno de estaciona‐ miento; cambio manual en punto
muerto, cambio automático en P.
■ Si la batería del vehículo tiene cu‐
bierta, retírela para cargarla o
arranque con puente la batería del
vehículo. Eleve la tapa en la parte
trasera y suelte por la parte delan‐
tera.
■ Abra las tapas de protección del borne positivo de las dos baterías
del vehículo.
Conecte los cables en el siguiente or‐
den:
1. Conecte el cable rojo al borne po‐
sitivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la bateríadescargada.
Page 287 of 355

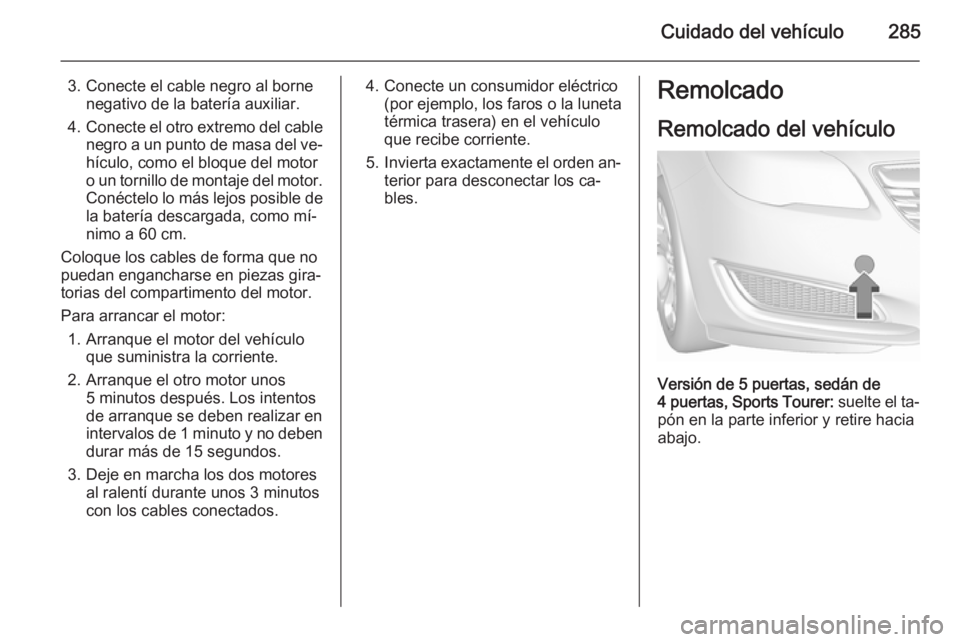

Cuidado del vehículo285
3. Conecte el cable negro al bornenegativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del ve‐ hículo, como el bloque del motor
o un tornillo de montaje del motor.
Conéctelo lo más lejos posible de la batería descargada, como mí‐
nimo a 60 cm.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos 5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben
durar más de 15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.4. Conecte un consumidor eléctrico (por ejemplo, los faros o la luneta
térmica trasera) en el vehículo
que recibe corriente.
5. Invierta exactamente el orden an‐
terior para desconectar los ca‐
bles.Remolcado
Remolcado del vehículo

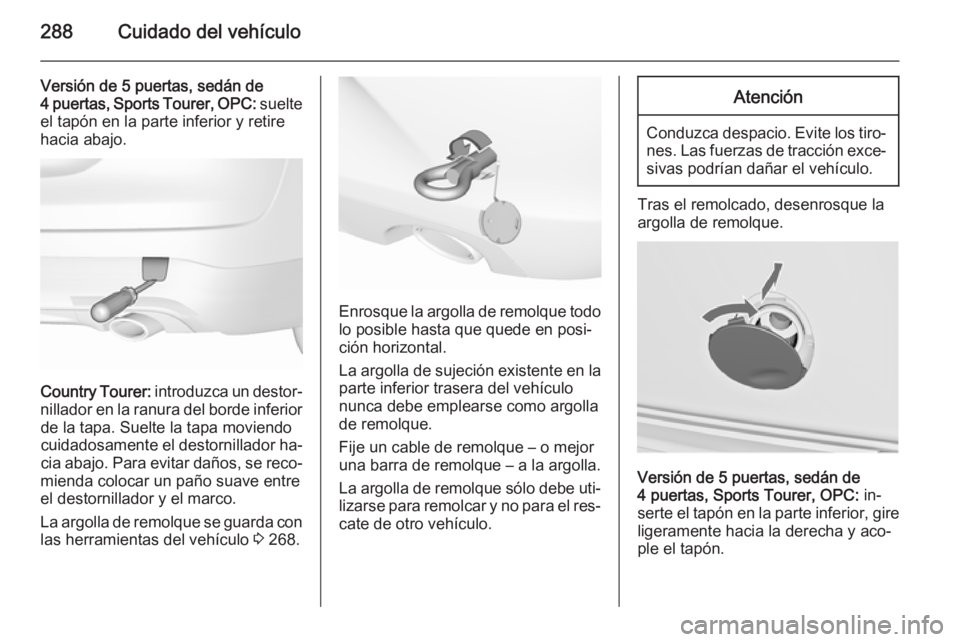

Versión de 5 puertas, sedán de
4 puertas, Sports Tourer: suelte el ta‐
pón en la parte inferior y retire hacia
abajo.
Page 288 of 355
286Cuidado del vehículo

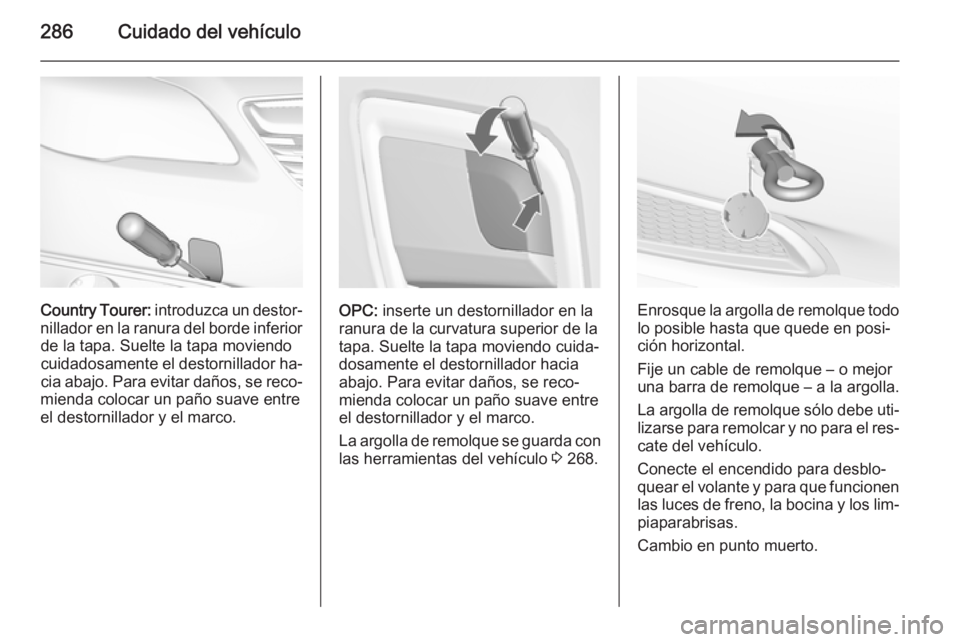

Country Tourer: introduzca un destor‐
nillador en la ranura del borde inferior de la tapa. Suelte la tapa moviendo
cuidadosamente el destornillador ha‐
cia abajo. Para evitar daños, se reco‐
mienda colocar un paño suave entre
el destornillador y el marco.OPC: inserte un destornillador en la
ranura de la curvatura superior de la
tapa. Suelte la tapa moviendo cuida‐
dosamente el destornillador hacia abajo. Para evitar daños, se reco‐
mienda colocar un paño suave entre
el destornillador y el marco.
La argolla de remolque se guarda con las herramientas del vehículo 3 268.Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐ lizarse para remolcar y no para el res‐
cate del vehículo.
Conecte el encendido para desblo‐
quear el volante y para que funcionen las luces de freno, la bocina y los lim‐piaparabrisas.
Cambio en punto muerto.
Page 289 of 355

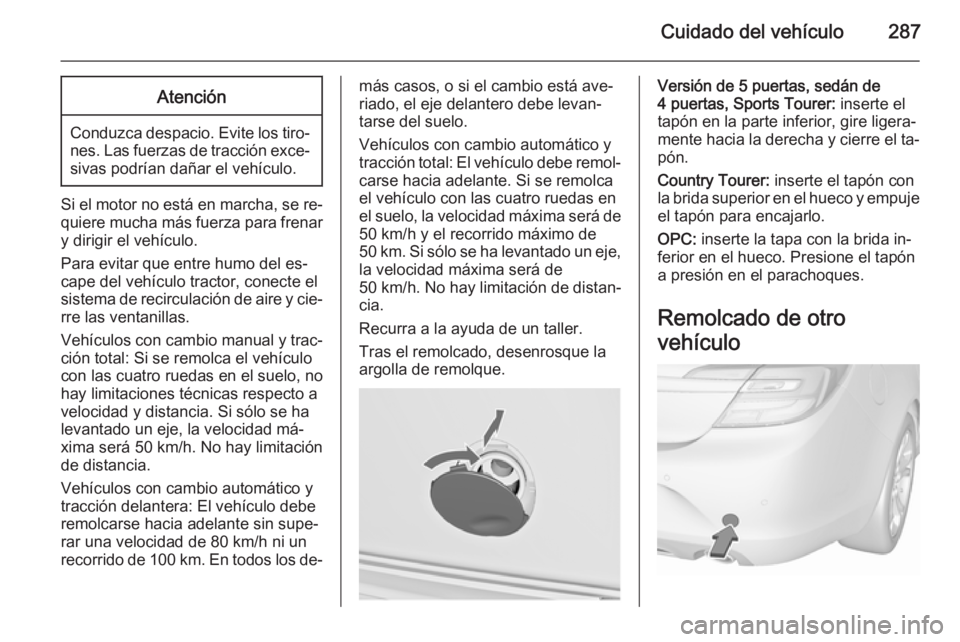

Cuidado del vehículo287Atención
Conduzca despacio. Evite los tiro‐nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Si el motor no está en marcha, se re‐
quiere mucha más fuerza para frenar y dirigir el vehículo.
Para evitar que entre humo del es‐
cape del vehículo tractor, conecte el
sistema de recirculación de aire y cie‐
rre las ventanillas.
Vehículos con cambio manual y trac‐ ción total: Si se remolca el vehículo
con las cuatro ruedas en el suelo, no
hay limitaciones técnicas respecto a
velocidad y distancia. Si sólo se ha
levantado un eje, la velocidad má‐
xima será 50 km/h. No hay limitación
de distancia.
Vehículos con cambio automático y
tracción delantera: El vehículo debe
remolcarse hacia adelante sin supe‐
rar una velocidad de 80 km/h ni un
recorrido de 100 km. En todos los de‐
más casos, o si el cambio está ave‐
riado, el eje delantero debe levan‐
tarse del suelo.
Vehículos con cambio automático y
tracción total: El vehículo debe remol‐ carse hacia adelante. Si se remolca
el vehículo con las cuatro ruedas en
el suelo, la velocidad máxima será de
50 km/h y el recorrido máximo de
50 km. Si sólo se ha levantado un eje,
la velocidad máxima será de
50 km/h . No hay limitación de distan‐
cia.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque.Versión de 5 puertas, sedán de
4 puertas, Sports Tourer: inserte el
tapón en la parte inferior, gire ligera‐
mente hacia la derecha y cierre el ta‐ pón.
Country Tourer: inserte el tapón con
la brida superior en el hueco y empuje
el tapón para encajarlo.
OPC: inserte la tapa con la brida in‐
ferior en el hueco. Presione el tapón
a presión en el parachoques.
Remolcado de otro
vehículo
Page 290 of 355
288Cuidado del vehículo
Versión de 5 puertas, sedán de
4 puertas, Sports Tourer, OPC: suelte
el tapón en la parte inferior y retire hacia abajo.
Country Tourer: introduzca un destor‐
nillador en la ranura del borde inferior de la tapa. Suelte la tapa moviendo
cuidadosamente el destornillador ha‐
cia abajo. Para evitar daños, se reco‐
mienda colocar un paño suave entre
el destornillador y el marco.
La argolla de remolque se guarda con las herramientas del vehículo 3 268.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
La argolla de sujeción existente en la
parte inferior trasera del vehículo
nunca debe emplearse como argolla
de remolque.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐ lizarse para remolcar y no para el res‐cate de otro vehículo.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Tras el remolcado, desenrosque la
argolla de remolque.
Versión de 5 puertas, sedán de
4 puertas, Sports Tourer, OPC: in‐
serte el tapón en la parte inferior, gire
ligeramente hacia la derecha y aco‐
ple el tapón.
