OPEL INSIGNIA 2015.5 Manual de Instruções (in Portugues)

Instrumentos, elementos de manuseamento99Tomadas
Existe uma tomada de 12 volts atrás
da tampa de arrumação por baixo da
climatização. Premir a tampa para
abrir.
Há mais tomadas de 12 volts situadas na consola central dianteira e
traseira.
Não exceder o consumo máximo de
120 watts.
Uma tomada de 230 V encontra-se
na consola central traseira. Se a
ignição estiver ligada e um dispositivo for ligado, um LED na saída acende
a verde.
Não exceder o consumo máximo de
150 watts.
9 Perigo
As tomadas de energia funcionam
em tensão elevada!

100Instrumentos, elementos de manuseamento
Com a ignição desligada os pontos
de saída de energia são
desactivados. Além disso, as
tomadas de energia são
desactivadas no caso de baixa
tensão da bateria do veículo.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética da DIN VDE 40 839.
Não ligar quaisquer equipamentos
acessórios de fornecimento de
corrente, por exemplo aparelhos de
carregamento eléctrico ou baterias.
Não danificar as saídas utilizandofichas incorrectas.
Sistema Start/Stop 3 169.
CinzeirosAtenção
A utilizar apenas para cinza e não para lixos combustíveis.
É possível colocar um cinzeiro portátil no suporte para bebidas.

Instrumentos, elementos de manuseamento101Luzes de aviso,indicadores de nível e
indicadores
Conjunto de instrumentos Consoante a versão, estão
disponíveis três conjuntos de
instrumentos:
■ Nível inferior
■ Nível médio
■ Nível superior
O conjunto de instrumentos do nível superior pode ser apresentado como
modo Sport ou modo Tour.

102Instrumentos, elementos de manuseamento
Conjunto de instrumentos do nível inferior

Instrumentos, elementos de manuseamento103
Conjunto de instrumentos do nível médio

104Instrumentos, elementos de manuseamento
Conjunto de instrumentos do nível superior, modo Sport

Instrumentos, elementos de manuseamento105
Conjunto de instrumentos do nível superior, modo Tour

106Instrumentos, elementos de manuseamentoVelocímetro
Indica a velocidade do veículo.
Conta-quilómetros
A distância registada total é
apresentada em quilómetros.
Conta-quilómetros parcial
A distância registada desde a última
reposição é apresentada na página
do conta-quilómetros parcial. É
possível seleccionar dois conta-
-quilómetros parciais para diferentes
viagens.
Conjunto de instrumentos do nível
inferior
Seleccionar entra a página W1 e a
página W2 rodando a roda de
regulação na alavanca do indicador
de mudança de direcção.

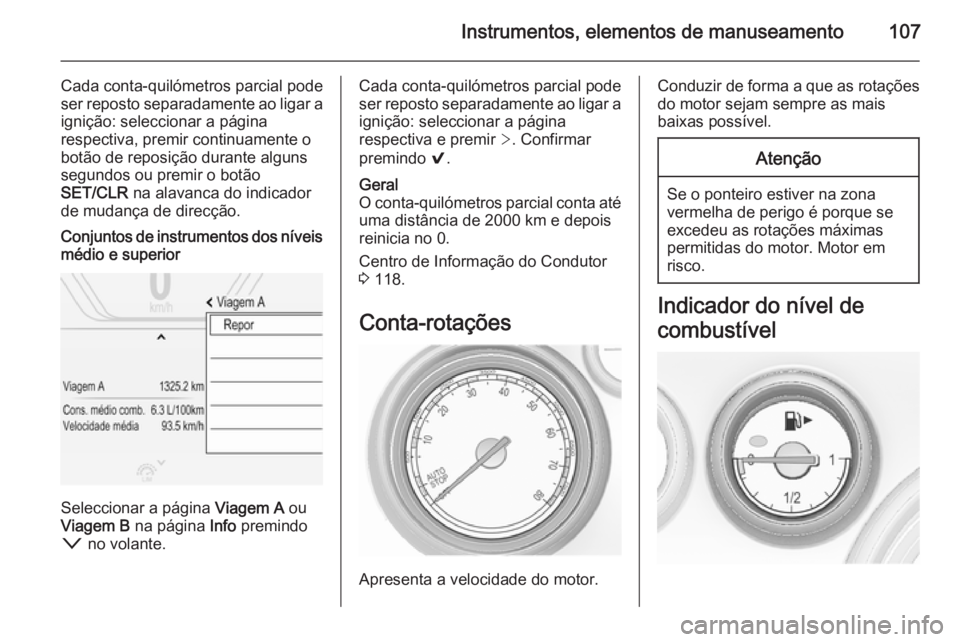

Instrumentos, elementos de manuseamento107
Cada conta-quilómetros parcial pode
ser reposto separadamente ao ligar a
ignição: seleccionar a página
respectiva, premir continuamente o
botão de reposição durante alguns
segundos ou premir o botão
SET/CLR na alavanca do indicador
de mudança de direcção.Conjuntos de instrumentos dos níveis médio e superior
Seleccionar a página Viagem A ou
Viagem B na página Info premindo
o no volante.
Cada conta-quilómetros parcial pode
ser reposto separadamente ao ligar a
ignição: seleccionar a página
respectiva e premir >. Confirmar
premindo 9.Geral
O conta-quilómetros parcial conta até uma distância de 2000 km e depois
reinicia no 0.
Centro de Informação do Condutor
3 118.
Conta-rotações
Apresenta a velocidade do motor.
Conduzir de forma a que as rotações
do motor sejam sempre as mais
baixas possível.Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível

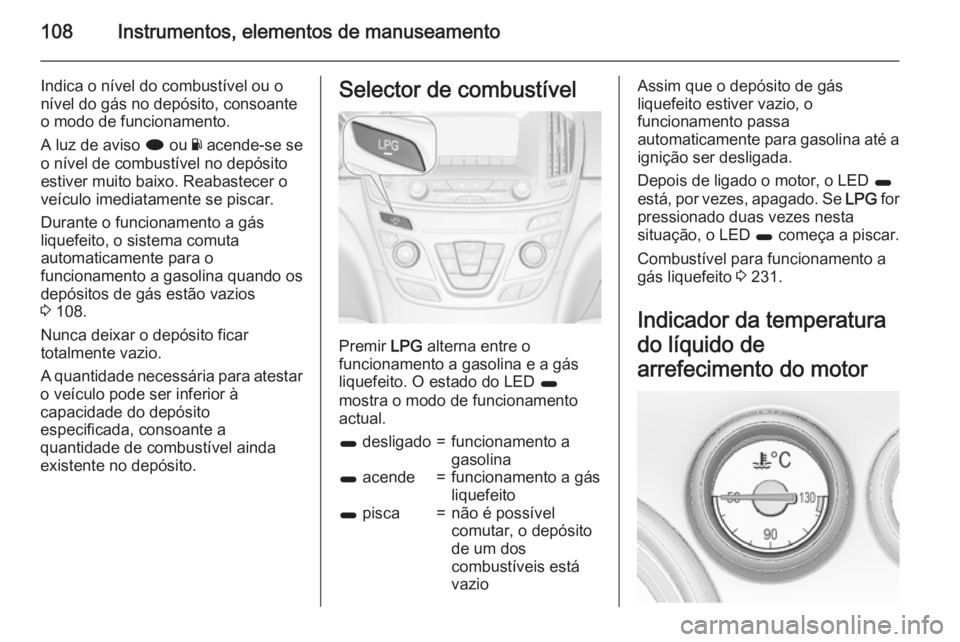

108Instrumentos, elementos de manuseamento
Indica o nível do combustível ou o
nível do gás no depósito, consoante
o modo de funcionamento.
A luz de aviso i ou Y acende-se se
o nível de combustível no depósito
estiver muito baixo. Reabastecer o
veículo imediatamente se piscar.
Durante o funcionamento a gás
liquefeito, o sistema comuta
automaticamente para o
funcionamento a gasolina quando os depósitos de gás estão vazios
3 108.
Nunca deixar o depósito ficar
totalmente vazio.
A quantidade necessária para atestar
o veículo pode ser inferior à
capacidade do depósito
especificada, consoante a
quantidade de combustível ainda
existente no depósito.Selector de combustível
Premir LPG alterna entre o
funcionamento a gasolina e a gás
liquefeito. O estado do LED 1
mostra o modo de funcionamento
actual.
1 desligado=funcionamento a
gasolina1 acende=funcionamento a gás
liquefeito1 pisca=não é possível
comutar, o depósito
de um dos
combustíveis está
vazioAssim que o depósito de gás
liquefeito estiver vazio, o
funcionamento passa
automaticamente para gasolina até a
ignição ser desligada.
Depois de ligado o motor, o LED 1
está, por vezes, apagado. Se LPG for
pressionado duas vezes nesta situação, o LED 1 começa a piscar.
Combustível para funcionamento a gás liquefeito 3 231.
Indicador da temperatura
do líquido de
arrefecimento do motor
