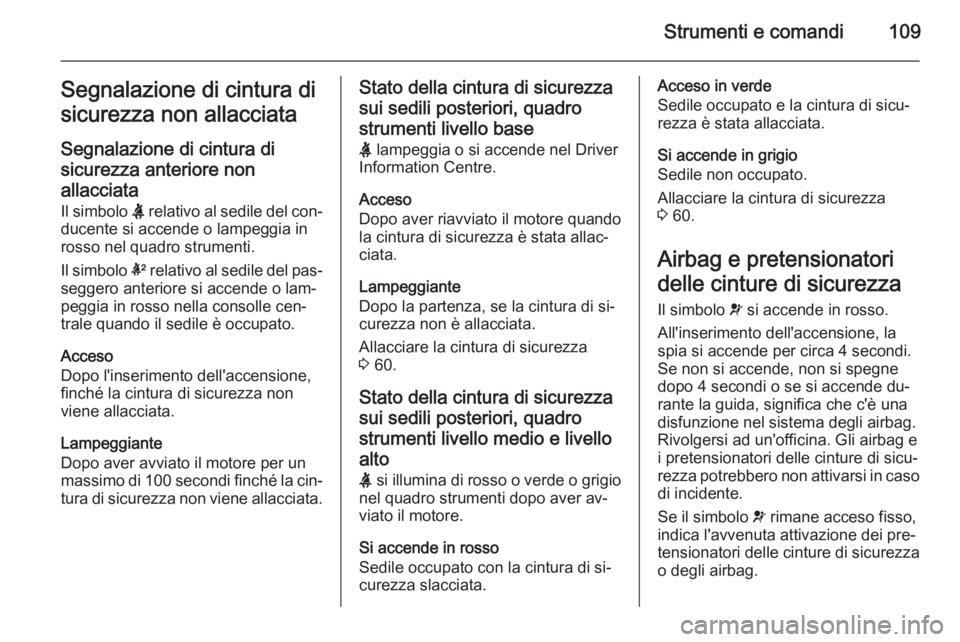

Strumenti e comandi109Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata Il simbolo X relativo al sedile del con‐
ducente si accende o lampeggia in
rosso nel quadro strumenti.
Il simbolo k relativo al sedile del pas‐
seggero anteriore si accende o lam‐ peggia in rosso nella consolle cen‐
trale quando il sedile è occupato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggiante
Dopo aver avviato il motore per un
massimo di 100 secondi finché la cin‐
tura di sicurezza non viene allacciata.Stato della cintura di sicurezza
sui sedili posteriori, quadrostrumenti livello base X lampeggia o si accende nel Driver
Information Centre.
Acceso
Dopo aver riavviato il motore quando
la cintura di sicurezza è stata allac‐
ciata.
Lampeggiante
Dopo la partenza, se la cintura di si‐
curezza non è allacciata.
Allacciare la cintura di sicurezza
3 60.
Stato della cintura di sicurezza
sui sedili posteriori, quadro strumenti livello medio e livello
alto X si illumina di rosso o verde o grigio
nel quadro strumenti dopo aver av‐
viato il motore.
Si accende in rosso
Sedile occupato con la cintura di si‐
curezza slacciata.Acceso in verde
Sedile occupato e la cintura di sicu‐
rezza è stata allacciata.
Si accende in grigio
Sedile non occupato.
Allacciare la cintura di sicurezza
3 60.
Airbag e pretensionatori
delle cinture di sicurezza Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o se si accende du‐
rante la guida, significa che c'è una
disfunzione nel sistema degli airbag.
Rivolgersi ad un'officina. Gli airbag e
i pretensionatori delle cinture di sicu‐
rezza potrebbero non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐ tensionatori delle cinture di sicurezza
o degli airbag.

110Strumenti e comandi9Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 59, 3 62.
Disattivazione degli airbag
Il simbolo V si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 67.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. Il raffreddamento del mo‐
tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐ gersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐ perati i limiti di emissioni consentiti.Rivolgersi immediatamente ad un'of‐
ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐
talitico. Accelerare con più modera‐ zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Impianto freni e frizione
Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della fri‐
zione è troppo basso 3 244.

Strumenti e comandi1119Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si accende dopo l'inserimento dell'ac‐ censione se viene azionato il freno di
stazionamento manuale 3 182.
Azionare il pedale
Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale del freno deve essere pre‐
muto per rilasciare il freno di stazio‐
namento elettrico 3 182.
Il pedale della frizione deve essere
premuto per avviare il motore in mo‐
dalità Autostop. Sistema Start-stop
3 166.
Lampeggiante
Il pedale della frizione deve essere
premuto per avviare il motore 3 18,
3 164.
Sul display di livello medio e di livello
alto il messaggio di azionamento del
pedale viene visualizzato nel display
informativo per il conducente 3 126.
Freno di stazionamento
elettrico Il simbolo m si accende o lampeggia
in rosso.
Acceso Il freno di stazionamento elettrico è
azionato 3 182.
Lampeggiante Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Premere il pedale del freno e
cercare di resettare il sistema rila‐
sciando e azionando di nuovo il freno di stazionamento elettrico. Se m con‐
tinua a lampeggiare non utilizzare la
vettura ma rivolgersi ad un'officina.Guasto al freno di
stazionamento elettrico Il simbolo j si accende o lampeggia
in giallo.
Acceso
Il freno di stazionamento elettrico fun‐ ziona con prestazioni ridotte 3 182.
Lampeggiante
Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di stazionamento elettrico per effettuare
il reset.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS) Il simbolo u si accende in giallo.

112Strumenti e comandi
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto del‐
l'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 181.
Passaggio alla marcia
superiore
[ viene visualizzato come simbolo
nel Driver Information Centre quando è consigliato il passaggio a marcia
superiore per risparmiare carburante.
Su alcune versioni l'indicazione del
cambio marcia si apre come pagina
intera nel Driver Information Center
3 117.Cambio marcia
Quando è necessario aumentare o
scalare la marcia è indicato R o S
con il numero della successiva marcia
più alta o più bassa.
Sterzo a sforzo variabile Il simbolo c si accende in giallo.
Guasto allo sterzo a sforzo variabile. Potrebbe richiedere uno sforzo di
sterzo maggiore o minore. Rivolgersi
ad un'officina.
Distanza anteriore E indica l'impostazione della di‐
stanza anteriore del cruise control
adattivo o la sensibilità dell'allarme
collisione anteriore mediante barre di
distanza.
Cruise control adattivo 3 193.
Allarme collisione anteriore 3 200.Avvisatore di cambio
accidentale della corsia di
marcia
Il simbolo ) si accende in verde o
lampeggia in giallo.
Acceso in verde
Il sistema è inserito e pronto ad en‐
trare in funzione.
Lampeggiante in giallo Il sistema rileva un cambio acciden‐tale di corsia.
Sistema di ausilio al
parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppure

Strumenti e comandi113
interferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il si‐
stema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 207.
Controllo elettronico della
stabilità disinserito.
Il simbolo n si accende in giallo.
Sistema disinserito.
Controllo elettronico della
stabilità e Sistema di
controllo della trazione Il simbolo b si accende o lampeggia
in giallo.Acceso
Si è verificato un guasto nel sistema.È possibile continuare il viaggio, tut‐ tavia, a seconda delle condizioni delmanto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggiante Il sistema funziona regolarmente. La
potenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.
Controllo elettronico della stabilità
3 185, Sistema di controllo della tra‐
zione 3 184.
Sistema di controllo della
trazione disinserito
Il simbolo k si accende in giallo.
Sistema disinserito.
Preriscaldamento
Il simbolo ! si accende in giallo.Il preriscaldamento è attivato. Si at‐
tiva solamente quando la tempera‐
tura esterna è bassa.
Filtro antiparticolato
Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere pu‐ lito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.
Acceso Il filtro antiparticolato è pieno. Avviareil processo di pulizia prima possibile.
Lampeggiante Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro antiparticolato 3 170, sistema
Start-stop 3 166.

114Strumenti e comandiAdBlueIl simbolo Y lampeggia in giallo.
Il livello di AdBlue è basso. Rabboc‐
care appena possibile con liquido
AdBlue per evitare che il motore non
si avvii.
AdBlue 3 172.
Sistema di monitoraggio
pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
Lampeggiante Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota di scorta). La spia si accende in mo‐
dalità fissa dopo 60 - 90 secondi. Ri‐
volgersi ad un'officina.Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare. Du‐
rante un Autostop, il servofreno ri‐ mane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 240.
Livello carburante minimo
i o Y si accende o lampeggia in
giallo.
Acceso Il livello del carburante nel serbatoioè insufficiente.

Strumenti e comandi115
LampeggianteCarburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il ser‐
batoio.
Convertitore catalitico 3 171.
Spurgo del sistema di alimentazione diesel 3 247.
Dispositivo elettronico di
bloccaggio motore
d lampeggiante in giallo.
Guasto del dispositivo elettronico di
bloccaggio motore. Impossibile av‐ viare il motore.
Autostop
D si accende quando il motore si
trova nella modalità Autostop.
Sistema Start-stop 3 166.
Luci esterne Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 133.Abbaglianti
Il simbolo C si accende in blu.
Si accende quando i fari abbaglianti sono accesi o durante il lampeggio
dei fari 3 134.
Assistenza all'uso degli
abbaglianti
Il simbolo l si accende in verde.
L'assistenza all'uso degli abbaglianti
è attivata, vedere fari autoadattativi
3 137.
Fari autoadattativi Il simbolo f si accende o lampeggia
in giallo.
Acceso
Guasto nel sistema.
Rivolgersi ad un'officina.
LampeggianteIl sistema è passato agli anabba‐
glianti simmetrici.La spia f lampeggia per circa
4 secondi dopo l'accensione del qua‐
dro come avviso per i fari simmetrici
3 136.
Fendinebbia Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 140.
Retronebbia Il simbolo r si accende in giallo.
Si accende quando il retronebbia è
acceso 3 141.
Controllo automatico della
velocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.

116Strumenti e comandi
Acceso in verdeIl controllo automatico della velocità
di crociera è attivo. La velocità impo‐
stata è visualizzata sul display di li‐
vello medio o di livello alto accanto al
simbolo m.
Controllo automatico della velocità di
crociera 3 190.
Cruise control adattivo C o m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde
Il Cruise control adattivo è attivo. La
velocità impostata è indicata vicino al
simbolo C o m.
Cruise control adattivo 3 193.
Rilevato veicolo davanti
A si illumina in verde o in giallo.
Acceso in verde
Rilevamento di un veicolo davanti che marcia sulla stessa corsia.Acceso in giallo
La distanza con un veicolo antece‐
dente in movimento diventa troppo
breve o quando ci si avvicina ad un
altro veicolo troppo rapidamente.
Allarme collisione anteriore 3 200,
Cruise control adattivo 3 193.
Limitatore di velocità
L si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde
Il limitatore di velocità è attivo. La ve‐
locità impostata è indicata vicino al
simbolo L.
Limitatore di velocità 3 191.
Assistente ai segnali
stradali L visualizza la segnaletica stradale
rilevata come spia.
Assistente ai segnali stradali 3 220.Portiera aperta
Il simbolo h si accende in rosso.
Una portiera o il portellone posteriore è aperta/o.

Strumenti e comandi117Visualizzatori
informativi
Driver Information Center Il Driver Information Centre (DIC) si
trova nel quadro strumenti.
In base alla versione e al quadro stru‐
menti, il DIC è disponibile come dis‐
play di livello base, display di livello
medio o display di livello alto.
Il DIC segnala in base all'equipaggia‐
mento:
■ contachilometri parziale e totale
■ informazioni del veicolo
■ informazioni su viaggio/carburante
■ informazioni sul risparmio
■ informazioni sulle prestazioni
■ messaggi di avviso e del veicolo
■ informazioni audio e infotainment ■ informazioni sul telefono
■ informazioni sulla navigazione
■ impostazioni veicoloDisplay di livello base
Le pagine del menu del display di li‐
vello base sono selezionate pre‐
mendo MENU sulla leva dell'indica‐
tore di direzione. I simboli del menu
principale vengono indicati nella riga
superiore del display:
■ W Menu Info
■ X Menu impostazioni
■ s Menu risparmio
Alcune delle funzioni visualizzate
possono differire in base al fatto che
il veicolo sia fermo o in movimento ealcune funzioni sono attive solo a vei‐
colo in movimento.
Personalizzazione del veicolo 3 128.
Impostazioni memorizzate 3 25.
Selezione di menu e funzioni
I menu e le funzioni possono essere selezionati mediante i pulsanti sullaleva degli indicatori di direzione.
Premere MENU per passare da un
menù principale all'altro o per pas‐
sare da un sottomenu al livello del
menu immediatamente superiore.
Ruotare la manopola per selezionare
una sottopagina del menu principale o per impostare un valore numerico.
Premere il pulsante SET/CLR per se‐
lezionare e confermare una funzione.

118Strumenti e comandi
I messaggi di assistenza e del vicolo
sono visualizzati nel DIC all'occor‐ renza. Confermare i messaggi pre‐
mendo il tasto SET/CLR. Messaggi
del veicolo 3 126.
Display di livello medio e di livello alto Le pagine del menù sono indicate
premendo p sul volante. Premere Q
o P per selezionare un menù, pre‐
mere 9 per confermare. Le pagine
selezionabili del menu sono:
■ Menu Info
■ Menu Prestazioni
■Menu Audio
■ Menu Telefono
■ Menu di navigazione
■ Menu impostazioni
Alcune delle funzioni visualizzate dif‐
feriscono quando il veicolo viene gui‐
dato o è fermo. Alcune funzioni sono
disponibili solo quando il veicolo
viene guidato.
Il quadro strumenti di livello alto può essere visualizzato come modalità
Sport o modalità Tour. Vedere sotto:
Menu impostazioni, Temi display.
Personalizzazione del veicolo 3 128.
Impostazioni memorizzate 3 25.
Selezione di menu e funzioni
I menu e le funzioni possono essere selezionati mediante i pulsanti sul lato destro del volante.
Premere p per aprire la pagina del
menu principale.
Selezionare una pagina del menu
principale con Q o P .
Confermare una pagina del menu
principale con 9.
Dopo aver selezionato una pagina del
menu principale, premere Q o P per
selezionare le sottopagine.
Premere q per aprire una cartella suc‐
cessiva della sottopagina selezio‐
nata.
Premere Q o P per selezionare le
funzioni o per impostare un valore nu‐ merico all'occorrenza.
