OPEL INSIGNIA 2015.5 Ohjekirja (in Finnish)

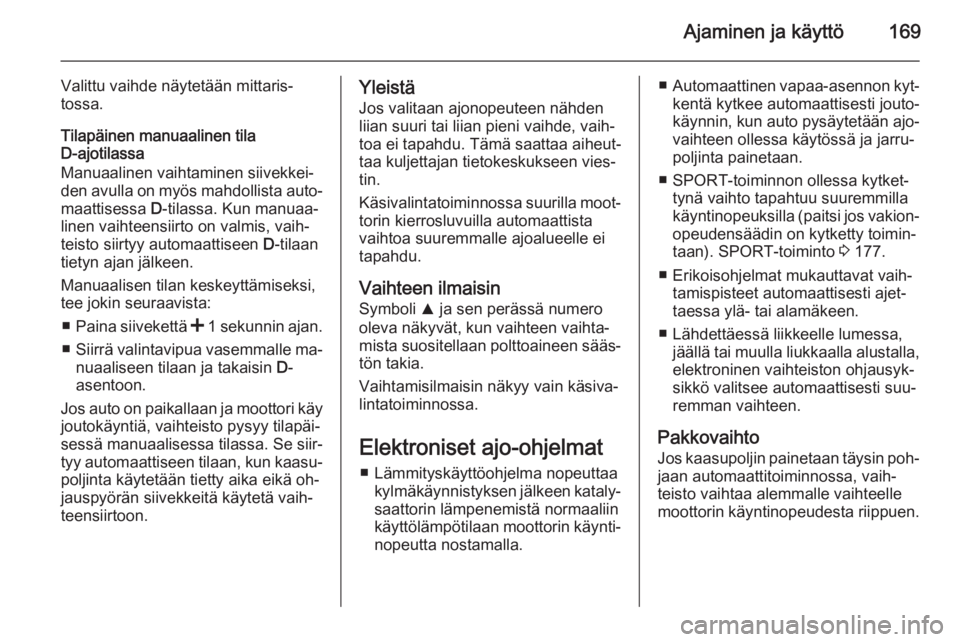

Ajaminen ja käyttö169
Valittu vaihde näytetään mittaris‐
tossa.
Tilapäinen manuaalinen tila
D-ajotilassa
Manuaalinen vaihtaminen siivekkei‐
den avulla on myös mahdollista auto‐
maattisessa D-tilassa. Kun manuaa‐
linen vaihteensiirto on valmis, vaih‐
teisto siirtyy automaattiseen D-tilaan
tietyn ajan jälkeen.
Manuaalisen tilan keskeyttämiseksi,
tee jokin seuraavista:
■ Paina siivekettä < 1 sekunnin ajan.
■ Siirrä valintavipua vasemmalle ma‐
nuaaliseen tilaan ja takaisin D-
asentoon.
Jos auto on paikallaan ja moottori käy
joutokäyntiä, vaihteisto pysyy tilapäi‐ sessä manuaalisessa tilassa. Se siir‐tyy automaattiseen tilaan, kun kaasu‐ poljinta käytetään tietty aika eikä oh‐
jauspyörän siivekkeitä käytetä vaih‐
teensiirtoon.Yleistä
Jos valitaan ajonopeuteen nähden
liian suuri tai liian pieni vaihde, vaih‐
toa ei tapahdu. Tämä saattaa aiheut‐
taa kuljettajan tietokeskukseen vies‐
tin.
Käsivalintatoiminnossa suurilla moot‐ torin kierrosluvuilla automaattista
vaihtoa suuremmalle ajoalueelle ei
tapahdu.
Vaihteen ilmaisin
Symboli R ja sen perässä numero
oleva näkyvät, kun vaihteen vaihta‐
mista suositellaan polttoaineen sääs‐
tön takia.
Vaihtamisilmaisin näkyy vain käsiva‐
lintatoiminnossa.
Elektroniset ajo-ohjelmat ■ Lämmityskäyttöohjelma nopeuttaa kylmäkäynnistyksen jälkeen kataly‐saattorin lämpenemistä normaaliin
käyttölämpötilaan moottorin käynti‐ nopeutta nostamalla.■ Automaattinen vapaa-asennon kyt‐
kentä kytkee automaattisesti jouto‐
käynnin, kun auto pysäytetään ajo‐ vaihteen ollessa käytössä ja jarru‐
poljinta painetaan.
■ SPORT-toiminnon ollessa kytket‐ tynä vaihto tapahtuu suuremmillakäyntinopeuksilla (paitsi jos vakion‐
opeudensäädin on kytketty toimin‐
taan). SPORT-toiminto 3 177.
■ Erikoisohjelmat mukauttavat vaih‐ tamispisteet automaattisesti ajet‐
taessa ylä- tai alamäkeen.
■ Lähdettäessä liikkeelle lumessa, jäällä tai muulla liukkaalla alustalla,elektroninen vaihteiston ohjausyk‐
sikkö valitsee automaattisesti suu‐
remman vaihteen.
Pakkovaihto
Jos kaasupoljin painetaan täysin poh‐ jaan automaattitoiminnossa, vaih‐
teisto vaihtaa alemmalle vaihteelle
moottorin käyntinopeudesta riippuen.

170Ajaminen ja käyttö
YlikuumenemissuojaJos vaihteisto ylikuumenee korkean
ulkolämpötilan tai urheilullisen ajota‐
van takia, vääntömomenttia ja moot‐
torin enimmäiskierroslukua voidaan
rajoittaa väliaikaisesti.
Vika
Vikatapauksessa kuljettajan tietokes‐
kuksessa näytetään autoa koskeva
viesti. Auton viestit 3 122.
Vaihteisto ei vaihda enää automaatti‐ sesti. Ajamista voidaan jatkaa ma‐nuaalisesti vaihtaen.
Vain suurin vaihde on valittavissa.
Käsivalintatoiminnossa saattaa häi‐
riöstä riippuen olla käytettävissä
myös kakkosvaihde. Vaihda vain au‐ ton ollessa paikallaan.
Korjauta häiriön syy korjaamolla.
Virransyötön
keskeyttäminen Virtakatkos estää valintavivun siirtä‐misen pois P-asennosta. Virta-
avainta ei voida poistaa virtalukosta.Jos auton akku on tyhjä, käynnistä
käynnistyskaapeleita käyttäen
3 266.
Jos auton akku ei ole vian syy, va‐ pauta valintavipu.
1. Kytke seisontajarru.
2. Irrota valintavivun verhous keski‐ konsolista takaa, käännä ylös ja
kierrä vasemmalle.
3. Työnnä ruuvitaltta aukkoon vas‐ teeseen asti ja siirrä valintavipu
pois P- tai N-asennosta. Jos P tai
N kytketään uudelleen, valinta‐
vipu lukittuu jälleen paikalleen.
Korjauta virtakatkoksen syy kor‐
jaamolla.
4. Asenna valintavivun verhous kes‐
kikonsoliin ja kiinnitä paikalleen.

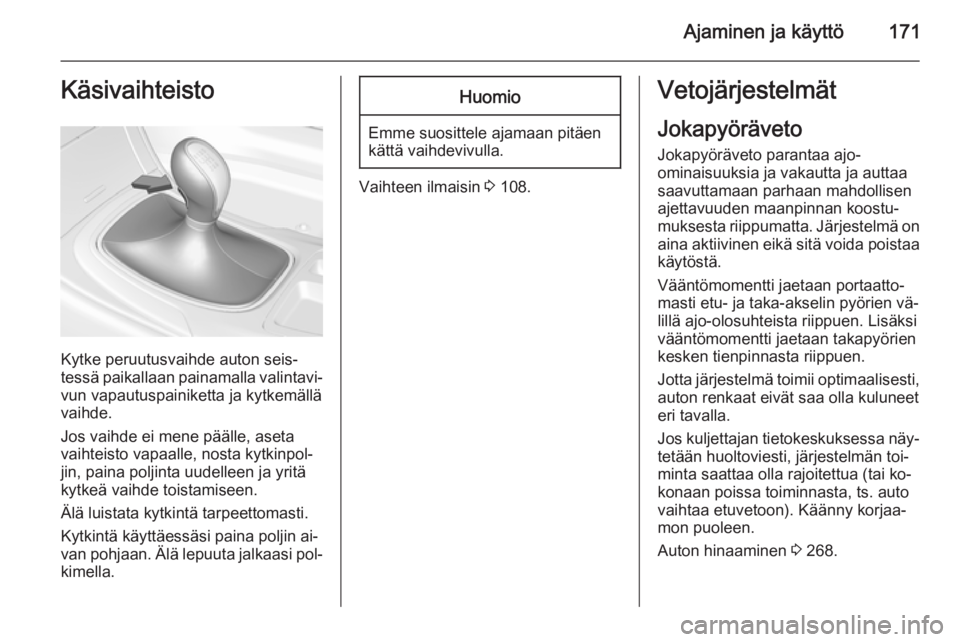

Ajaminen ja käyttö171Käsivaihteisto
Kytke peruutusvaihde auton seis‐
tessä paikallaan painamalla valintavi‐
vun vapautuspainiketta ja kytkemällä
vaihde.
Jos vaihde ei mene päälle, aseta
vaihteisto vapaalle, nosta kytkinpol‐
jin, paina poljinta uudelleen ja yritä
kytkeä vaihde toistamiseen.
Älä luistata kytkintä tarpeettomasti.
Kytkintä käyttäessäsi paina poljin ai‐
van pohjaan. Älä lepuuta jalkaasi pol‐ kimella.
Huomio
Emme suosittele ajamaan pitäen
kättä vaihdevivulla.
Vaihteen ilmaisin 3 108.
Vetojärjestelmät
Jokapyöräveto
Jokapyöräveto parantaa ajo-
ominaisuuksia ja vakautta ja auttaa
saavuttamaan parhaan mahdollisen
ajettavuuden maanpinnan koostu‐
muksesta riippumatta. Järjestelmä on aina aktiivinen eikä sitä voida poistaakäytöstä.
Vääntömomentti jaetaan portaatto‐
masti etu- ja taka-akselin pyörien vä‐
lillä ajo-olosuhteista riippuen. Lisäksi
vääntömomentti jaetaan takapyörien
kesken tienpinnasta riippuen.
Jotta järjestelmä toimii optimaalisesti, auton renkaat eivät saa olla kuluneet
eri tavalla.
Jos kuljettajan tietokeskuksessa näy‐
tetään huoltoviesti, järjestelmän toi‐
minta saattaa olla rajoitettua (tai ko‐
konaan poissa toiminnasta, ts. auto
vaihtaa etuvetoon). Käänny korjaa‐
mon puoleen.
Auton hinaaminen 3 268.

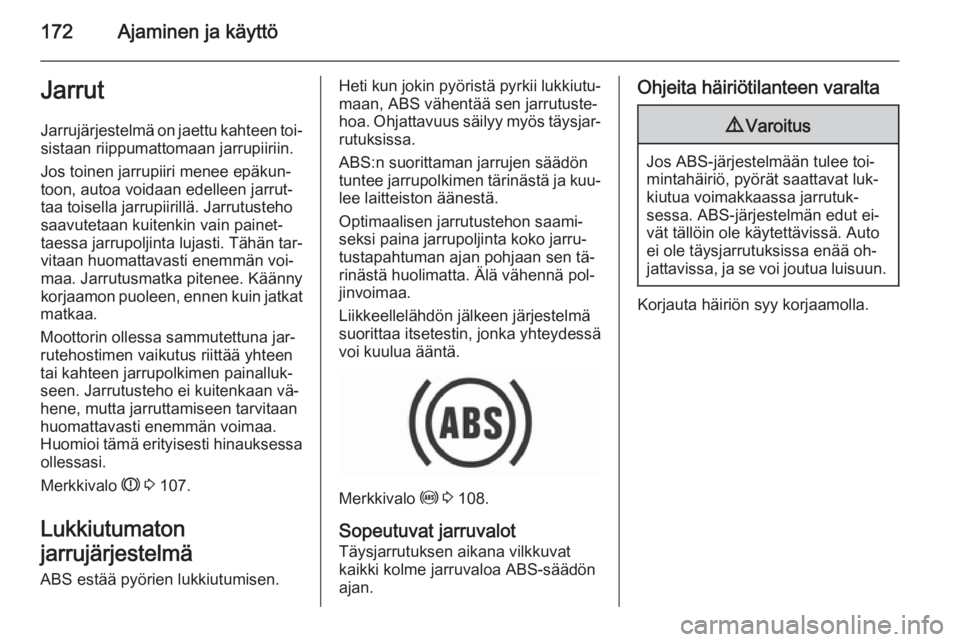

172Ajaminen ja käyttöJarrut
Jarrujärjestelmä on jaettu kahteen toi‐
sistaan riippumattomaan jarrupiiriin.
Jos toinen jarrupiiri menee epäkun‐
toon, autoa voidaan edelleen jarrut‐
taa toisella jarrupiirillä. Jarrutusteho
saavutetaan kuitenkin vain painet‐
taessa jarrupoljinta lujasti. Tähän tar‐
vitaan huomattavasti enemmän voi‐
maa. Jarrutusmatka pitenee. Käänny
korjaamon puoleen, ennen kuin jatkat
matkaa.
Moottorin ollessa sammutettuna jar‐
rutehostimen vaikutus riittää yhteen tai kahteen jarrupolkimen painalluk‐
seen. Jarrutusteho ei kuitenkaan vä‐
hene, mutta jarruttamiseen tarvitaan
huomattavasti enemmän voimaa.
Huomioi tämä erityisesti hinauksessa ollessasi.
Merkkivalo R 3 107.
Lukkiutumaton
jarrujärjestelmä
ABS estää pyörien lukkiutumisen.Heti kun jokin pyöristä pyrkii lukkiutu‐ maan, ABS vähentää sen jarrutuste‐
hoa. Ohjattavuus säilyy myös täysjar‐
rutuksissa.
ABS:n suorittaman jarrujen säädön
tuntee jarrupolkimen tärinästä ja kuu‐
lee laitteiston äänestä.
Optimaalisen jarrutustehon saami‐
seksi paina jarrupoljinta koko jarru‐
tustapahtuman ajan pohjaan sen tä‐
rinästä huolimatta. Älä vähennä pol‐
jinvoimaa.
Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä
voi kuulua ääntä.
Merkkivalo u 3 108.
Sopeutuvat jarruvalot
Täysjarrutuksen aikana vilkkuvat
kaikki kolme jarruvaloa ABS-säädön
ajan.
Ohjeita häiriötilanteen varalta9 Varoitus
Jos ABS-järjestelmään tulee toi‐
mintahäiriö, pyörät saattavat luk‐
kiutua voimakkaassa jarrutuk‐
sessa. ABS-järjestelmän edut ei‐
vät tällöin ole käytettävissä. Auto
ei ole täysjarrutuksissa enää oh‐
jattavissa, ja se voi joutua luisuun.
Korjauta häiriön syy korjaamolla.

Ajaminen ja käyttö173SeisontajarruManuaalinen seisontajarru9 Varoitus
Kytke seisontajarru aina tiukasti
painamatta vapautuspainiketta,
ylä- tai alamäessä niin tiukasti kuin mahdollista.
Vapauta seisontajarru seuraa‐
vasti: vedä vipua hieman ylöspäin, paina vapautusnuppia ja laske
vipu täysin alas.
Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvitta‐
vien voimien pienentämiseksi.
Merkkivalo R 3 107.
Sähkötoiminen seisontajarru
Kytkeminen auton ollessa paikallaan
9 Varoitus
Vedä kytkintä m noin
yhden sekunnin ajan; sähkötoimi‐
nen seisontajarru toimii automaat‐ tisesti riittävällä voimalla. Kytkey‐
tymisvoima maksimoidaan esim.
pysäköitäessä perävaunun
kanssa tai mäkeen vetämällä kyt‐
kimestä m kaksi kertaa.
Sähkötoiminen seisontajarru on
kytkettynä, kun merkkivalo m pa‐
laa 3 107.
Sähkötoiminen seisontajarru voidaan
aina aktivoida, myös sytytysvirran ol‐
lessa katkaistuna.
Älä käytä sähkötoimista seisontajar‐
rua liian usein moottorin ollessa sam‐
mutettuna, koska tällöin auton akku
purkautuu.
Ennen kuin poistut autosta, tarkista
sähkötoimisen seisontajarrun tila.
Merkkivalo m 3 107.
Vapauttaminen
Kytke sytytysvirta. Pidä jarrupoljinta
painettuna ja paina sitten käyttökyt‐
kintä m.

174Ajaminen ja käyttö
Liikkeellelähtötoiminto
Kun kytkinpoljinta painetaan (käsi‐
vaihteisto) tai ajovaihde kytketään
(automaattivaihteisto) ja tämän jäl‐
keen kaasupoljinta painetaan, sähkö‐ toiminen seisontajarru vapautuu au‐
tomaattisesti. Tämä ei ole mahdol‐
lista, jos samalla vedetään katkaisi‐
mesta.
Tämä toiminto helpottaa myös liik‐
keellelähtöä mäessä.
Aggressiivinen ajotapa voi lyhentää
kuluvien osien käyttöikää.
Dynaaminen jarrutus auton liikkuessa Kun auto on liikkeellä ja käyttökytki‐
mestä m vedetään, sähkötoiminen
seisontajarru hidastaa auton no‐
peutta, mutta ei kytkeydy pysyvästi.
Kun käyttökytkin m vapautetaan, dy‐
naaminen jarrutus loppuu.
Automaattinen käyttäminen
Jos autossa on automaattivaihteisto
ja mukautuva vakionopeussäädin on
käytössä, sähköinen seisontajarruotetaan automaattisesti käyttöön, kun
järjestelmä on pysäyttänyt auton yli 2
minuutin ajaksi.
Seisontajarru vapautuu liikkeelle läh‐ dön jälkeen automaattisesti.
Toiminnan tarkastus
Kun auto ei liiku, sähkötoiminen sei‐
sontajarru voi kytkeytyä automaatti‐ sesti. Tämä tehdään järjestelmän tar‐ kastamiseksi.
Ohjeita häiriötilanteen varalta
Sähkötoimisen seisontajarrun vikatila ilmoitetaan merkkivalolla j ja auton
viestinä kuljettajan tietokeskuksessa.
Auton viestit 3 122.
Kytke sähkötoiminen seisontajarru:
vedä käyttökytkimestä m yli
5 sekunnin ajan. Jos merkkivalo m
palaa, sähkötoiminen seisontajarru
on kytketty.
Vapauta sähkötoiminen seisonta‐ jarru: paina käyttökytkintä m yli
2 sekunnin ajan. Jos merkkivalo m
sammuu, sähkötoiminen seisonta‐ jarru on vapautettu.Merkkivalo m vilkkuu: sähkötoimista
seisontajarrua ei ole kytketty tai va‐
pautettu täysin. Kun se vilkkuu jatku‐ vasti, vapauta sähkötoiminen seison‐
tajarru ja yritä kytkeä se uudelleen.
Jarrutusapu Jos jarrupoljinta painetaan nopeasti
ja voimakkaasti, jarrutus tapahtuu au‐
tomaattisesti suurimmalla jarrutuste‐
holla.
Jarrutusavun toiminnan voi havaita
jarrupolkimen värähtelystä ja suu‐
remmasta vastuksesta jarrupoljinta
painettaessa.
Paina jarrupoljinta tasaisesti niin pit‐
kään kuin täysjarrutus on tarpeen.
Maksimijarrutusteho vähenee auto‐
maattisesti, kun jarrupoljinta vapaute‐
taan.
Mäkilähtöapu
Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.

Ajaminen ja käyttö175
Kun jarrupoljin vapautetaan mäkeen
pysähtymisen jälkeen, jarrut jäävät
päälle vielä kahdeksi sekunniksi. Jar‐
rut vapautuvat automaattisesti, kun
auton nopeus alkaa kasvaa.
Mäkilähtöapu ei ole aktiivinen Autos‐
top-toiminnon aikana.
Stop-start-järjestelmä 3 159.Alustanohjausjärjestel‐
mät
Luistonestojärjestelmä Luistonestojärjestelmä (Traction
Control system, TC) on osa elektro‐
nista ajonvakautusjärjestelmää.
TC parantaa tarvittaessa ajovakautta
tienpinnan tyypistä tai renkaiden pi‐
dosta riippumatta estämällä vetävien pyörien luistamisen.
Heti kun vetävät pyörät alkavat luis‐
taa, moottorin tehoa alennetaan ja
eniten luistavaa pyörää jarrutetaan
erikseen. Tämä parantaa auton ajo‐
vakavuutta huomattavasti myös liuk‐
kaalla tienpinnalla.
TC on toiminnassa heti merkkivalon b sammuttua.
Kun TC on toiminnassa, b vilkkuu.
9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 109.
Poiskytkentä
TC voidaan kytkeä pois päältä, jos
vetävien pyörien luistaminen on tar‐
peen:

176Ajaminen ja käyttö
paina painiketta b lyhyesti TC:n pois‐
kytkemiseksi, k syttyy. Poiskytkentä
näkyy tilaviestinä kuljettajan tietokes‐
kuksessa.
Merkkivalo k palaa.
TC aktivoidaan uudelleen painamalla
uudelleen b.
TC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Elektroninen ajonvakau‐
tusjärjestelmä
Elektroninen ajonvakautusjärjes‐
telmä (ESC) parantaa ajovakavuutta
tarvittaessa tieolosuhteista ja renkai‐
den pidosta riippumatta. Se estää
myös pyöriä luistamasta. ESC toimii
yhdessä luistonestojärjestelmän (TC)
kanssa 3 175.
Havaittaessa auton poikkeavan kul‐
jettajan haluamasta suunnasta (ali-
tai yliohjautuminen) moottorin tehoa
alennetaan ja pyöriä jarrutetaan erik‐
seen. Tämä parantaa auton ajovaka‐
vuutta huomattavasti myös liukkaalla
tienpinnalla.
ESC on toiminnassa heti merkkivalon
b sammuttua.
ESC:n toimiessa merkkivalo b vilk‐
kuu.
9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 109.
Poiskytkentä
Urheilullisempaa ajokäytöstä varten
ESC ja TC voidaan kytkeä erikseen
pois päältä:
■ Paina painiketta b lyhyesti: vain
luistonestojärjestelmä on pois
päältä, ESC pysyy toiminnassa, k
syttyy.
■ Pidä painiketta b painettuna vähin‐
tään 5 sekunnin ajan: TC ja ESC
kytkeytyvät pois päältä, k ja n syt‐
tyvät.

Ajaminen ja käyttö177
Valittu tila näkyy lisäksi tilaviestinä
kuljettajan tietokeskuksessa.
Jos auto joutuu luiston rajatilantee‐
seen ESP:n ollessa poiskytkettynä,
järjestelmä aktivoi ESP:n uudelleen
rajatilanteen ajaksi, kun jarrupoljinta
painetaan kerran.
ESC aktivoidaan uudelleen paina‐
malla uudelleen b. Jos TC-järjes‐
telmä poistettiin aiemmin käytöstä,
sekä TC että ESC aktivoidaan uudel‐ leen.
ESC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Interaktiivinen
ajojärjestelmä
Flex Ride
Flex Ride-ajojärjestelmän ansiosta
kuljettaja voi valita kolmesta eri ajota‐
vasta:
■ SPORT-tila: paina SPORT, LED
syttyy.
■ TOUR-tila: paina TOUR, LED syt‐
tyy.
■ NORMAL-tila: SPORT tai TOUR ei
ole painettuna, mikään LED ei pala.
Poista SPORT- ja TOUR-tilat käy‐
töstä painamalla kyseistä painiketta uudelleen.
Kummassakin ajotilassa Flex Ride
verkottaa seuraavat elektroniset jär‐
jestelmät:
■ Elektroninen iskunvaimenninten säätö
■ Kaasupolkimen ohjaus
■ Ohjauksen ohjaus
■ Jokapyöräveto
■ Elektroninen ajonvakautusjärjes‐ telmä (ESC)■ Lukkiutumaton jarrujärjestelmä (ABS) ja kaarrejarrutuksen hallinta
(CBC)
■ Automaattivaihteisto
SPORT-toiminto
Järjestelmien asetukset mukautetaan urheilullisempaan ajotapaan:
■ Iskunvaimentimien vaimennus toi‐ mii jäykemmin, jotta kosketus tien‐
pintaan paranee.
■ Moottori reagoi nopeammin kaasu‐
polkimeen.
■ Ohjausta tehostetaan vähemmän.

178Ajaminen ja käyttö
■Jokapyörävedossa moottorin vään‐
tömomenttia ohjataan enemmän
taka-akselille.
■ Automaattivaihteiston vaihteensiir‐ rot tapahtuvat myöhemmin.
■ Näytön väri sopeutetaan mittaris‐ tosta riippuen.
TOUR-tila
Järjestelmien asetukset mukautetaan mukavuusajotapaan:
■ Iskunvaimentimien vaimennus rea‐
goi pehmeämmin.
■ Kaasupoljin reagoi vakioasetuk‐ silla.
■ Ohjauksen tehostus on vakioti‐lassa.
■ Jokapyörävedossa moottorin vään‐
tömomenttia ohjataan pääasiassa
etuakselille.
■ Automaattivaihteiston vaihteensiir‐ rot tapahtuvat mukavuustilassa.
NORMAL-tila
Kaikki järjestelmien asetukset sopeu‐
tetaan vakioarvoihin.
Ajotilan valinta
Jokaisessa käsin valitussa ajotilassa:
SPORT, TOUR tai NORMAL, ajotilan
valinta (DMC) havaitsee ja analysoi
jatkuvasti todellisia ajo-ominaisuuk‐
sia, kuljettajan reaktioita ja auton ak‐
tiivista dynaamista tilaa. Tarvittaessa
DMC:n ohjausyksikkö muuttaa auto‐
maattisesti asetuksia valitussa ajoti‐
lassa tai jos se tunnistaa suurempia
vaihteluita, ajotilaa vaihdetaan vaih‐
telun ajaksi.
Jos esim. NORMAL-tila on valittu ja
DMC havaitsee urheilullisen ajota‐
van, DMC muuttaa useat normaaliti‐lan asetukset urheilullisiksi asetuk‐
siksi. DMC vaihtaa SPORT-tilaan, jos
ajotapa on hyvin urheilullinen.
Jos taas esimerkiksi TOUR-tila on va‐
littu ja ajettaessa mutkaisella tiellä on äkkiä jarrutettava voimakkaasti, DMC
havaitsee auton dynaamisen olotilan
ja muuttaa jousituksen SPORT-tilaan
auton ajovakauden lisäämiseksi.
Kun ajo-ominaisuudet tai auton dy‐
naaminen tila palaa aikaisempaan ti‐
laan, DMC vaihtaa esivalitun ajotavan
asetuksiin.
SPORT-toiminnon kuljettajakohtaiset
asetukset
Kuljettaja voi valita SPORT-tilan toi‐
minnot painamalla painiketta
SPORT .
Valitse oikeat asetukset värillisen in‐
fonäytön kohdassa Asetukset, I
Urheilumoodi .
Värillinen infonäyttö 3 119.
Auton räätälöinti 3 124.
