OPEL INSIGNIA 2015.5 Priručnik za vlasnika (in Croatian)

Instrumenti i kontrole109
Otkriven je prednji zračni jastuk
suvozača 3 66.9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Sustav kočnica i spojke
R svijetli crveno.
Razina tekućine kočnica i spojke je
preniska 3 238.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je ručna parkirna kočnica
zategnuta 3 178.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli Morate pritisnuti papučicu kočnice za
otpuštanje električne parkirne
kočnice 3 178.
Papučicu spojke potrebno je pritisnuti
kako bi se motor mogao pokrenuti u
načinu rada Autostop. Sustav stop-
start 3 163.
Treperi
Papučicu spojke treba pritisnuti za glavno pokretanje motora 3 18,
3 161.

110Instrumenti i kontrole
Kod nekih verzija srednje i visoke
razine opreme, poruka o korištenju
papučice prikazuje se na
informacijskom zaslonu za vozača
3 124.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli Električna parkirna kočnica ja
zategnuta 3 178.
Treperi
Električna parkirna kočnica nije u potpunosti zategnuta ili otpuštena.
Pritisnite papučicu kočnice i
pokušajte resetirati sustav tako što
ćete najprije otpustiti i zatim zategnuti
električnu parkirnu kočnicu. Ako m i
dalje treperi, ne vozite i zatražite
pomoć radionice.
Kvar električne parkirne
kočnice j svijetli ili treperi žuto.Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 178.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu
parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 177.
Viši stupanj
[ se prikazuje kao simbol na
informacijskom centru vozača kada se preporučuje prebacivanje u viši
stupanj prijenosa radi uštede goriva.
Na nekim se verzijama indikator
ručice mjenjača prikazuje preko cijele
stranice u informacijskom centru
vozača 3 115.
Mijenjanje brzina Prikazuje se R ili S s brojem
sljedećeg više ili nižeg stupnja
prijenosa kada je preporučeno
prebacivanje u viši ili niži stupanj
prijenosa.
Progresivni upravljač
c svijetli žuto.
Greška u sustavu progresivnog
upravljača. To može dovesti do veće ili manje sile potrebne za upravljanje.
Kontaktirajte radionicu.

Instrumenti i kontrole111Razmak između vozila
E označava postavku razmaka
između vozila prilagodljivog
tempomata ili osjetljivost upozorenja
na sudar sprijeda putem traka
udaljenosti.
Prilagodljivi tempomat 3 188.
Upozorenje na sudar sprijeda 3 196.
Upozorenje napuštanja
trake ) svijetli zeleno ili treperi žuto.
Svijetli zeleno
Sustav je uključen i spreman za rad.
Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Ultrazvučna pomoć pri
parkiranju
r svijetli žuto.
Greška u sustavu
iliGreška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.
Ultrazvučna pomoć pri parkiranju
3 202.
Isključena elektronička
kontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola
stabilnosti i sustav kontrole proklizavanjab svijetli ili treperi žuto.Svijetli
Postoji greška u sustavu. Vožnja se
može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Sustav za elektroničku regulacija
stabilnosti 3 181, regulaciju vučne
snage 3 180.
Isključen sustav kontrole
proklizavanja k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje ! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se
samo kada je temperature okoline
niska.

112Instrumenti i kontroleFiltar krutih čestica
% svijetli ili treperi žuto.
Svijetli kad filter diesel čestica
zahtijeva čišćenje.
Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
okretaja motora padne ispod
2000 o/min.
Svijetli
Filter diesel čestica je pun. Pokrenite
proces čišćenja što je prije moguće.
Treperi
Dostignuta je maksimalna razina
punjenja filtera. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filtar krutih čestica 3 167, Sustav
stop-start 3 163.
AdBlue
Y treperi žuto.
Razina AdBlue je niska. Napunite
AdBlue uskoro kako biste izbjegli
sprječavanje pokretanja motora.AdBlue 3 168.
Sustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Treperi Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni
kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.

Instrumenti i kontrole1139Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 234.
Niska razina goriva
i ili Y svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je
preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Katalizator 3 168.
Odzračivanje sustava diesel goriva
3 240.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora. Motor se ne može pokrenuti.
Funkcija Autostop
D pali se dok je uključena funkcija
Autostop - automatskog zaustavljanja motora.
Sustav stop-start 3 163.
Vanjska svjetla
8 svijetli zeleno.
Uključena su vanjska svjetla 3 131.
Dugo svjetlo
C svijetli plavo.
Svijetli kad je uključeno dugo svjetlo
ili tijekom upozorenja prednjim
svjetlima 3 132.Pomoć za duga svjetla
l svijetli zeleno.
Pomoć za duga svjetla je aktivirana, vidi Prilagodljivo prednje svjetlo
3 135.
Prilagodljiva prednja
svjetla f svijetli ili treperi žuto.
Svijetli
Greška u sustavu.
Zatražite pomoć radionice.
Treperi
Sustav je prebačen na simetrična
kratka svjetla.
Kontrolno svjetlo f treperi približno
4 sekunde nakon uključenja kontakta
kao podsjetnik na simetrična prednja
svjetla 3 134.
Svjetlo za maglu > svijetli zeleno.

114Instrumenti i kontrole
Uključena su prednja svjetla za maglu
3 138.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu
3 138.
Tempomat m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Tempomat je aktivan. Postavljena se
brzina na zaslonu srednje ili više
klase opreme prikazuje pored
simbola m.
Tempomat 3 185.
Prilagodljivi tempomat
C ili m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.Svijetli zeleno
Prilagodljivi tempomat je aktivan.
Postavljena se brzina prikazuje pored
simbola C ili m.
Prilagodljivi tempomat 3 188.
Otkriveno je vozilo ispred
sustava A svijetli zeleno ili žuto.
Svijetli zeleno
Otkriveno je vozilo ispred sustava u
istom traku.
Svijetli žuto
Udaljenost do vozila ispred postaje
premala ili se drugo vozilo prebrzo
približava.
Upozorenje na sudar sprijeda 3 196,
prilagodljivi tempomat 3 188.
Ograničivač brzine
L svijetli bijelo ili zeleno.
Svijetli bijelo
Sustav je uključen.Svijetli zeleno
Ograničivač brzine je uključen.
Postavljena se brzina prikazuje pored
simbola L.
Ograničivač brzine 3 187.
Pomoć za prometne
znakove L prikazuje otkrivene prometne
znakove kao kontrolno svjetlo.
Pomoć za prometne znakove 3 215.
Otvorena vrata h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.

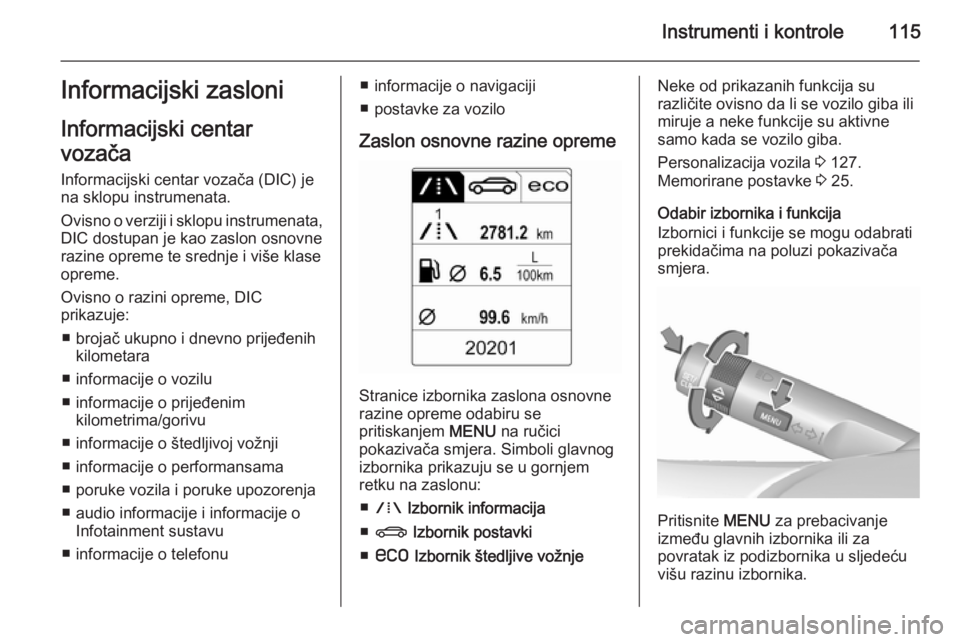

Instrumenti i kontrole115Informacijski zasloni
Informacijski centar
vozača
Informacijski centar vozača (DIC) je
na sklopu instrumenata.
Ovisno o verziji i sklopu instrumenata, DIC dostupan je kao zaslon osnovne
razine opreme te srednje i više klase
opreme.
Ovisno o razini opreme, DIC
prikazuje:
■ brojač ukupno i dnevno prijeđenih kilometara
■ informacije o vozilu
■ informacije o prijeđenim kilometrima/gorivu
■ informacije o štedljivoj vožnji
■ informacije o performansama
■ poruke vozila i poruke upozorenja ■ audio informacije i informacije o Infotainment sustavu
■ informacije o telefonu■ informacije o navigaciji
■ postavke za vozilo
Zaslon osnovne razine opreme
Stranice izbornika zaslona osnovne
razine opreme odabiru se
pritiskanjem MENU na ručici
pokazivača smjera. Simboli glavnog izbornika prikazuju se u gornjem retku na zaslonu:
■ W Izbornik informacija
■ X Izbornik postavki
■ s Izbornik štedljive vožnje
Neke od prikazanih funkcija su
različite ovisno da li se vozilo giba ili
miruje a neke funkcije su aktivne
samo kada se vozilo giba.
Personalizacija vozila 3 127.
Memorirane postavke 3 25.

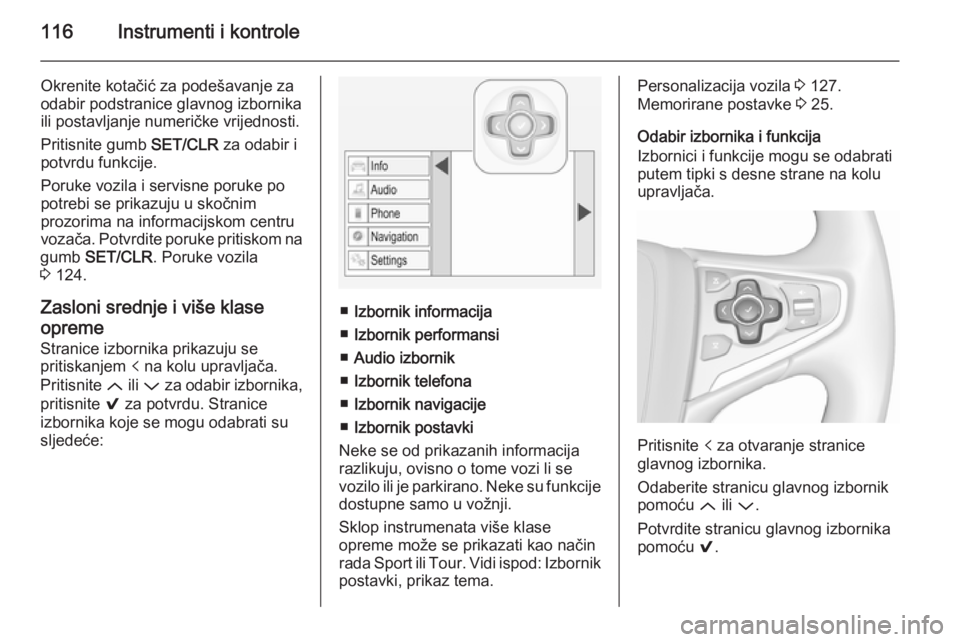

Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Pritisnite MENU
za prebacivanje
između glavnih izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.

116Instrumenti i kontrole
Okrenite kotačić za podešavanje za
odabir podstranice glavnog izbornika
ili postavljanje numeričke vrijednosti.
Pritisnite gumb SET/CLR za odabir i
potvrdu funkcije.
Poruke vozila i servisne poruke po
potrebi se prikazuju u skočnim
prozorima na informacijskom centru
vozača. Potvrdite poruke pritiskom na
gumb SET/CLR . Poruke vozila
3 124.
Zasloni srednje i više klase
opreme
Stranice izbornika prikazuju se
pritiskanjem p na kolu upravljača.
Pritisnite Q ili P za odabir izbornika,
pritisnite 9 za potvrdu. Stranice
izbornika koje se mogu odabrati su
sljedeće:
■ Izbornik informacija
■ Izbornik performansi
■ Audio izbornik
■ Izbornik telefona
■ Izbornik navigacije
■ Izbornik postavki
Neke se od prikazanih informacija
razlikuju, ovisno o tome vozi li se
vozilo ili je parkirano. Neke su funkcije dostupne samo u vožnji.
Sklop instrumenata više klase
opreme može se prikazati kao način
rada Sport ili Tour. Vidi ispod: Izbornik
postavki, prikaz tema.
Personalizacija vozila 3 127.
Memorirane postavke 3 25.
Odabir izbornika i funkcija
Izbornici i funkcije mogu se odabrati
putem tipki s desne strane na kolu
upravljača.
Pritisnite p za otvaranje stranice
glavnog izbornika.
Odaberite stranicu glavnog izbornik
pomoću Q ili P.
Potvrdite stranicu glavnog izbornika
pomoću 9.

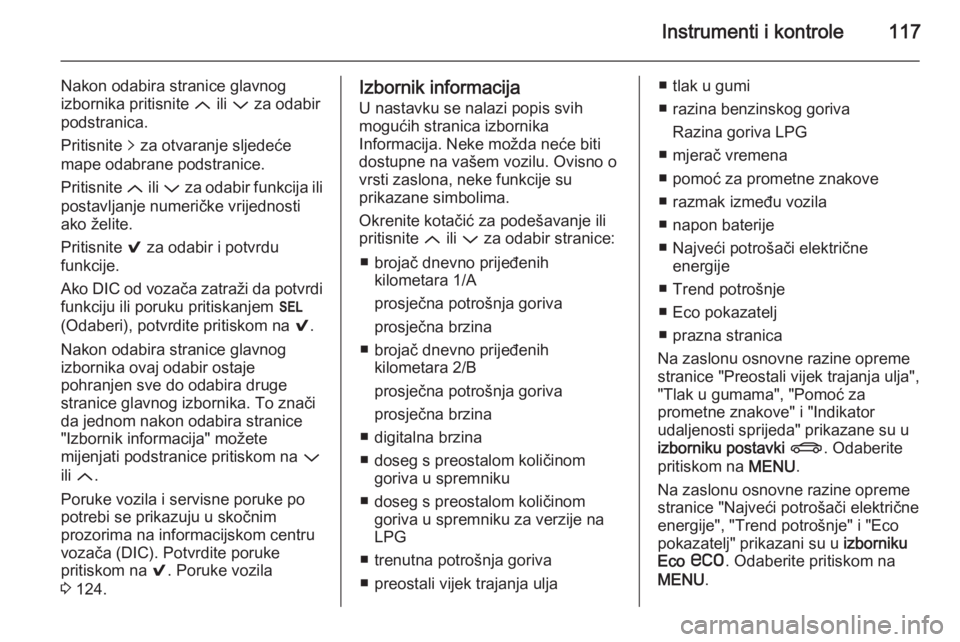

Instrumenti i kontrole117
Nakon odabira stranice glavnog
izbornika pritisnite Q ili P za odabir
podstranica.
Pritisnite q za otvaranje sljedeće
mape odabrane podstranice.
Pritisnite Q ili P za odabir funkcija ili
postavljanje numeričke vrijednosti
ako želite.
Pritisnite 9 za odabir i potvrdu
funkcije.
Ako DIC od vozača zatraži da potvrdi
funkciju ili poruku pritiskanjem H
(Odaberi), potvrdite pritiskom na 9.
Nakon odabira stranice glavnog
izbornika ovaj odabir ostaje
pohranjen sve do odabira druge
stranice glavnog izbornika. To znači
da jednom nakon odabira stranice
"Izbornik informacija" možete
mijenjati podstranice pritiskom na P
ili Q .
Poruke vozila i servisne poruke po
potrebi se prikazuju u skočnim
prozorima na informacijskom centru
vozača (DIC). Potvrdite poruke
pritiskom na 9. Poruke vozila
3 124.Izbornik informacija
U nastavku se nalazi popis svih
mogućih stranica izbornika
Informacija. Neke možda neće biti
dostupne na vašem vozilu. Ovisno o
vrsti zaslona, neke funkcije su
prikazane simbolima.
Okrenite kotačić za podešavanje ili
pritisnite Q ili P za odabir stranice:
■ brojač dnevno prijeđenih kilometara 1/A
prosječna potrošnja goriva
prosječna brzina
■ brojač dnevno prijeđenih kilometara 2/B
prosječna potrošnja goriva
prosječna brzina
■ digitalna brzina
■ doseg s preostalom količinom goriva u spremniku
■ doseg s preostalom količinom goriva u spremniku za verzije naLPG
■ trenutna potrošnja goriva
■ preostali vijek trajanja ulja■ tlak u gumi
■ razina benzinskog goriva Razina goriva LPG
■ mjerač vremena
■ pomoć za prometne znakove
■ razmak između vozila
■ napon baterije
■ Najveći potrošači električne energije
■ Trend potrošnje
■ Eco pokazatelj
■ prazna stranica
Na zaslonu osnovne razine opreme stranice "Preostali vijek trajanja ulja", "Tlak u gumama", "Pomoć za
prometne znakove" i "Indikator
udaljenosti sprijeda" prikazane su u izborniku postavki X . Odaberite
pritiskom na MENU.
Na zaslonu osnovne razine opreme stranice "Najveći potrošači električne
energije", "Trend potrošnje" i "Eco
pokazatelj" prikazani su u izborniku
Eco s . Odaberite pritiskom na
MENU .

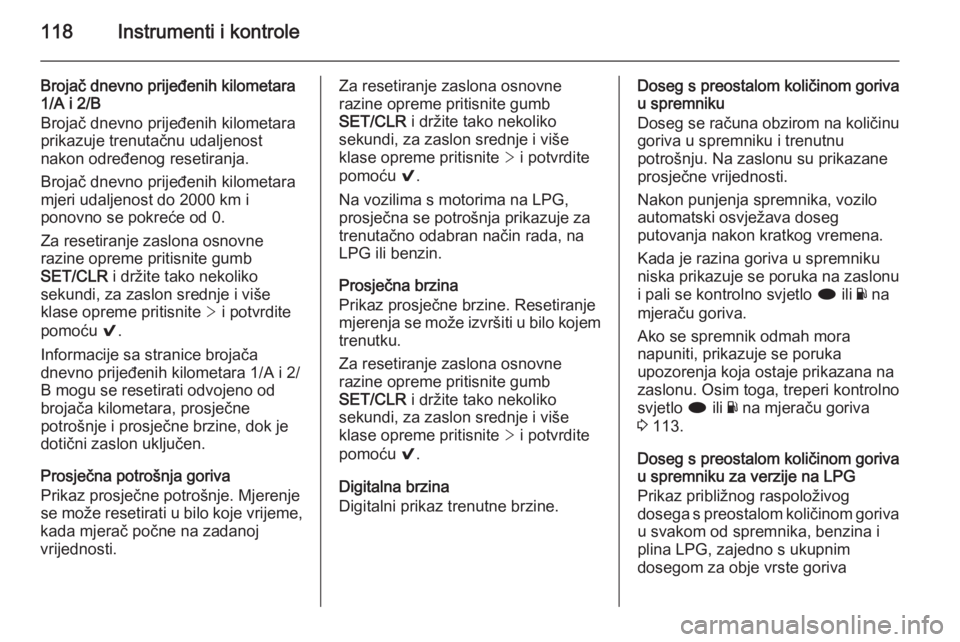

118Instrumenti i kontrole
Brojač dnevno prijeđenih kilometara
1/A i 2/B
Brojač dnevno prijeđenih kilometara
prikazuje trenutačnu udaljenost
nakon određenog resetiranja.
Brojač dnevno prijeđenih kilometara
mjeri udaljenost do 2000 km i
ponovno se pokreće od 0.
Za resetiranje zaslona osnovne
razine opreme pritisnite gumb
SET/CLR i držite tako nekoliko
sekundi, za zaslon srednje i više
klase opreme pritisnite > i potvrdite
pomoću 9.
Informacije sa stranice brojača
dnevno prijeđenih kilometara 1/A i 2/
B mogu se resetirati odvojeno od
brojača kilometara, prosječne
potrošnje i prosječne brzine, dok je
dotični zaslon uključen.
Prosječna potrošnja goriva
Prikaz prosječne potrošnje. Mjerenje
se može resetirati u bilo koje vrijeme,
kada mjerač počne na zadanoj
vrijednosti.Za resetiranje zaslona osnovne
razine opreme pritisnite gumb
SET/CLR i držite tako nekoliko
sekundi, za zaslon srednje i više
klase opreme pritisnite > i potvrdite
pomoću 9.
Na vozilima s motorima na LPG, prosječna se potrošnja prikazuje za trenutačno odabran način rada, na
LPG ili benzin.
Prosječna brzina
Prikaz prosječne brzine. Resetiranje
mjerenja se može izvršiti u bilo kojem
trenutku.
Za resetiranje zaslona osnovne
razine opreme pritisnite gumb
SET/CLR i držite tako nekoliko
sekundi, za zaslon srednje i više
klase opreme pritisnite > i potvrdite
pomoću 9.
Digitalna brzina
Digitalni prikaz trenutne brzine.Doseg s preostalom količinom goriva u spremniku
Doseg se računa obzirom na količinu goriva u spremniku i trenutnu
potrošnju. Na zaslonu su prikazane
prosječne vrijednosti.
Nakon punjenja spremnika, vozilo
automatski osvježava doseg
putovanja nakon kratkog vremena.
Kada je razina goriva u spremniku
niska prikazuje se poruka na zaslonu
i pali se kontrolno svjetlo i ili Y na
mjeraču goriva.
Ako se spremnik odmah mora
napuniti, prikazuje se poruka
upozorenja koja ostaje prikazana na zaslonu. Osim toga, treperi kontrolno
svjetlo i ili Y na mjeraču goriva
3 113.
Doseg s preostalom količinom goriva u spremniku za verzije na LPG
Prikaz približnog raspoloživog
dosega s preostalom količinom goriva
u svakom od spremnika, benzina i
plina LPG, zajedno s ukupnim
dosegom za obje vrste goriva
