Instrumenti i kontrole99

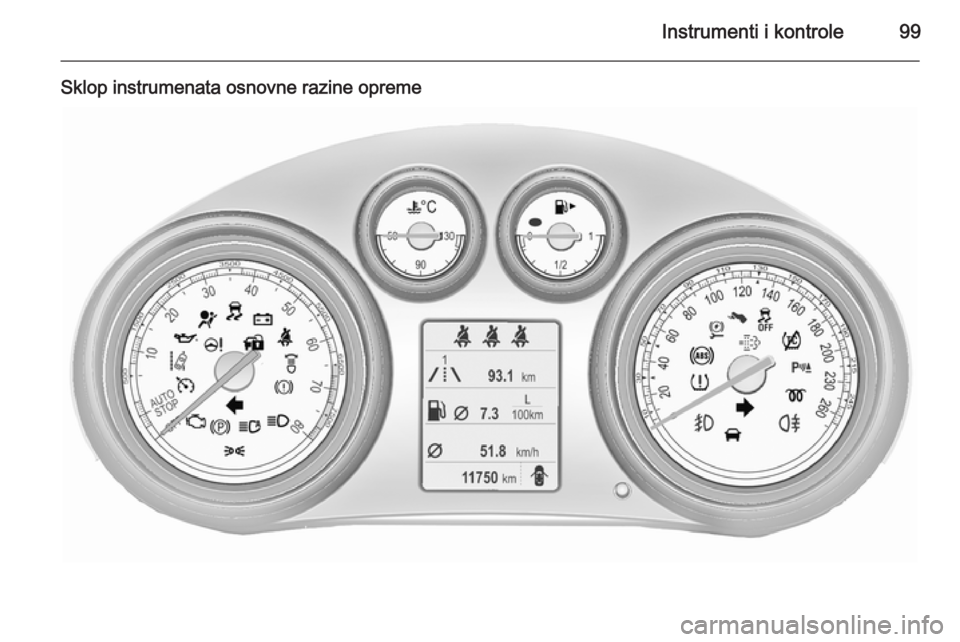

Sklop instrumenata osnovne razine opreme

100Instrumenti i kontrole

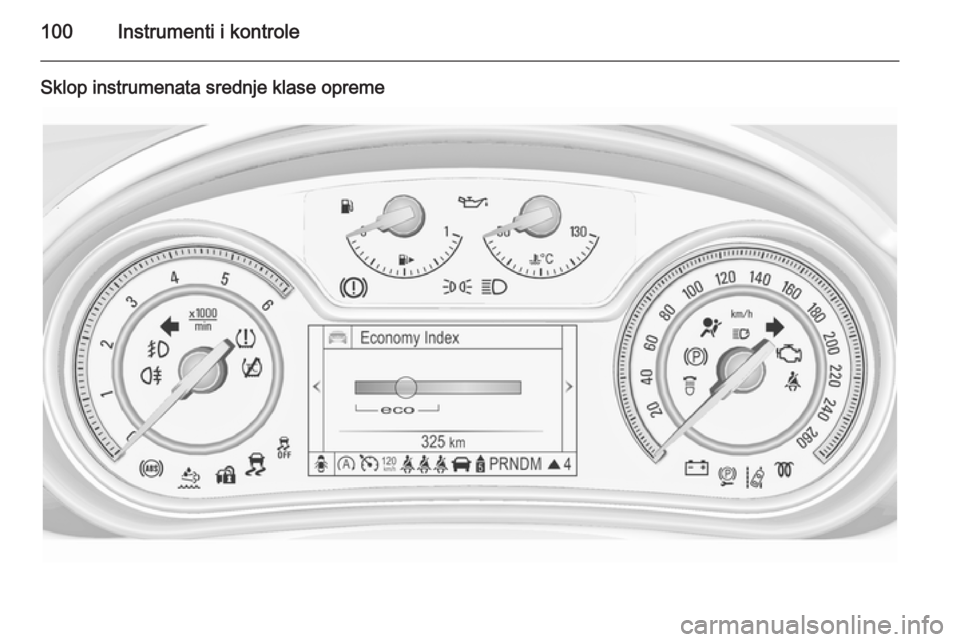

Sklop instrumenata srednje klase opreme

Instrumenti i kontrole101

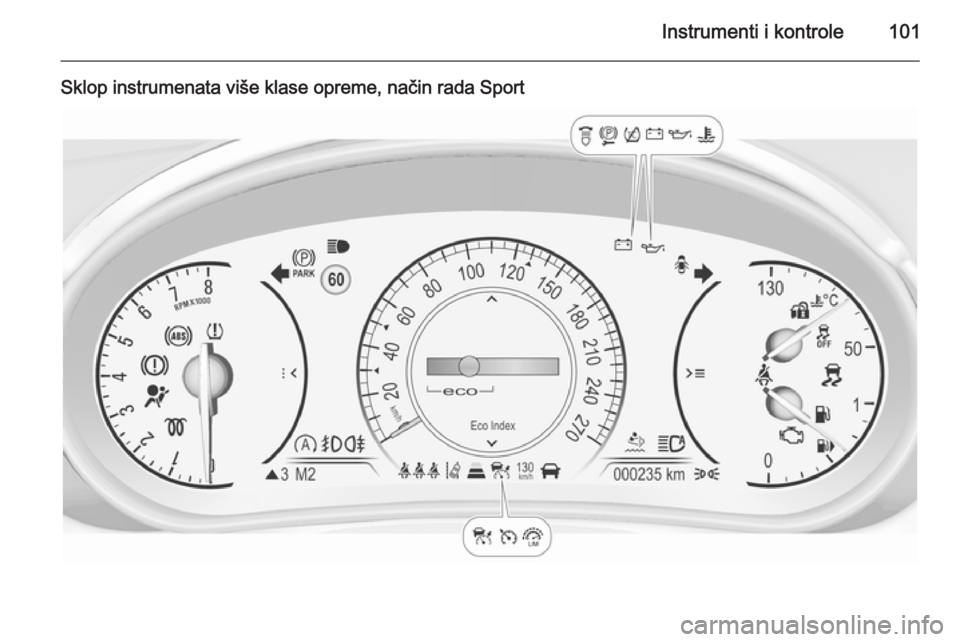

Sklop instrumenata više klase opreme, način rada Sport

102Instrumenti i kontrole

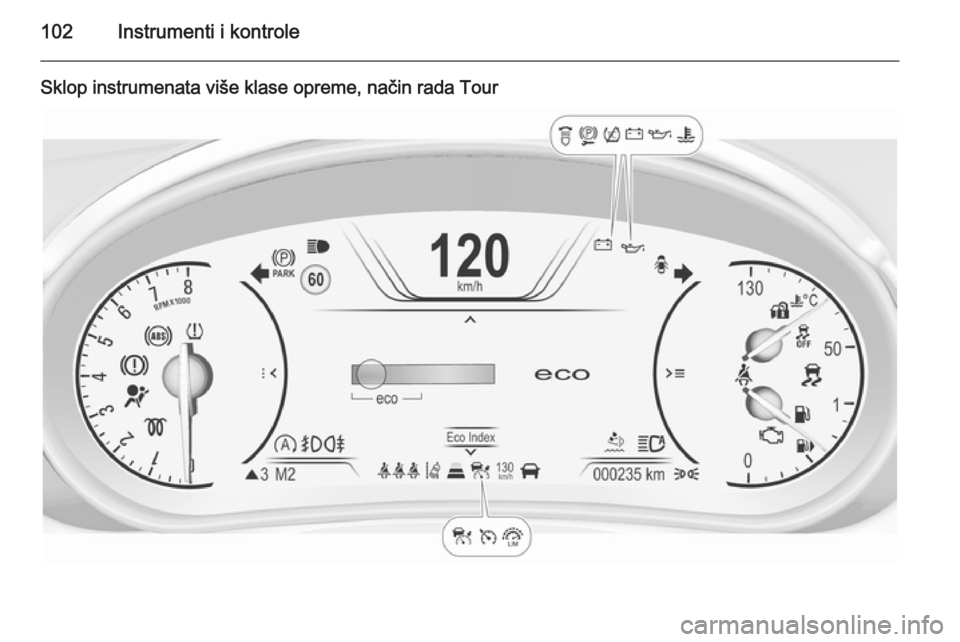

Sklop instrumenata više klase opreme, način rada Tour

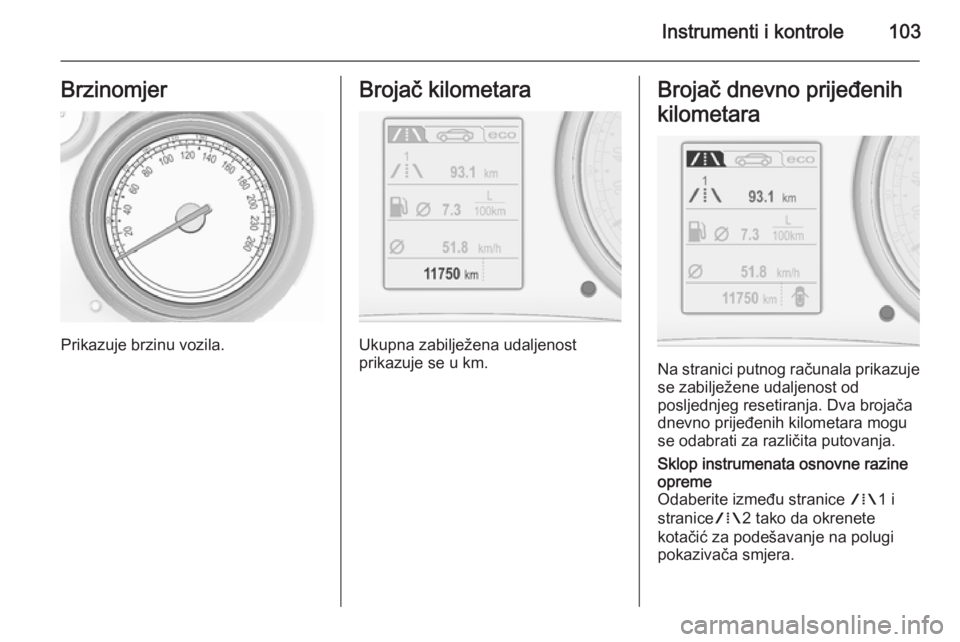

Instrumenti i kontrole103Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara
Ukupna zabilježena udaljenost
prikazuje se u km.
Brojač dnevno prijeđenih
kilometara
Na stranici putnog računala prikazuje se zabilježene udaljenost od
posljednjeg resetiranja. Dva brojača
dnevno prijeđenih kilometara mogu
se odabrati za različita putovanja.
Sklop instrumenata osnovne razine
opreme
Odaberite između stranice W1 i
stranice W2 tako da okrenete
kotačić za podešavanje na polugi
pokazivača smjera.

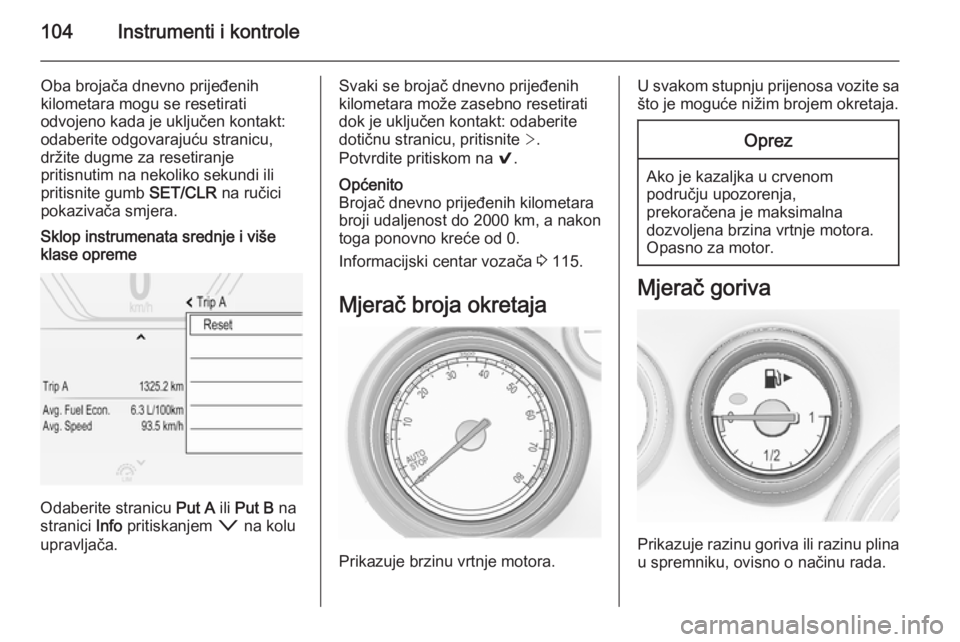

104Instrumenti i kontrole
Oba brojača dnevno prijeđenih
kilometara mogu se resetirati
odvojeno kada je uključen kontakt: odaberite odgovarajuću stranicu,
držite dugme za resetiranje
pritisnutim na nekoliko sekundi ili
pritisnite gumb SET/CLR na ručici
pokazivača smjera.Sklop instrumenata srednje i više
klase opreme
Odaberite stranicu Put A ili Put B na
stranici Info pritiskanjem o na kolu
upravljača.
Svaki se brojač dnevno prijeđenih
kilometara može zasebno resetirati
dok je uključen kontakt: odaberite
dotičnu stranicu, pritisnite >.
Potvrdite pritiskom na 9.Općenito
Brojač dnevno prijeđenih kilometara
broji udaljenost do 2000 km, a nakon
toga ponovno kreće od 0.
Informacijski centar vozača 3 115.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa
što je moguće nižim brojem okretaja.Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva ili razinu plina
u spremniku, ovisno o načinu rada.

Instrumenti i kontrole105

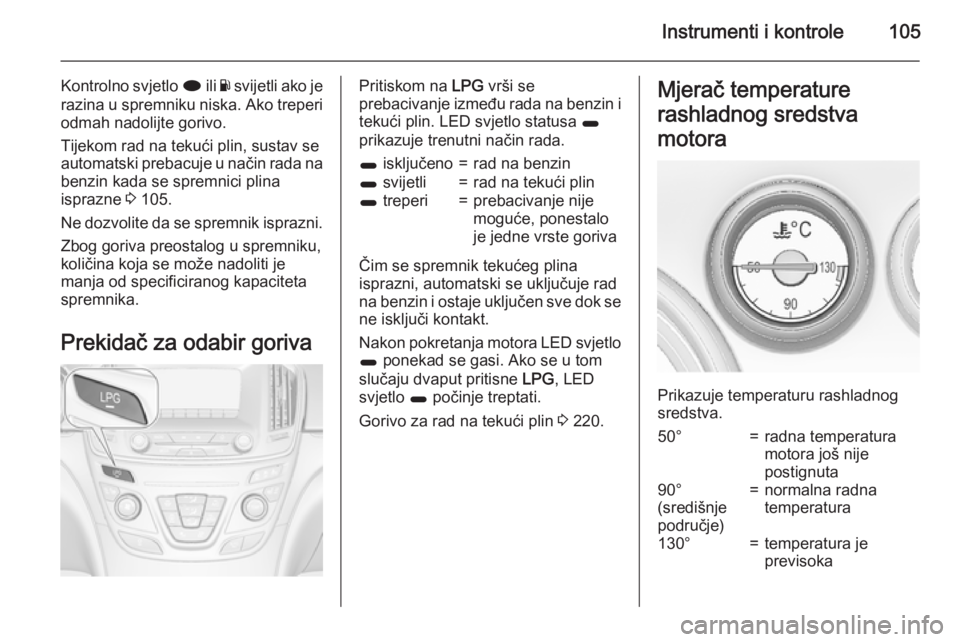

Kontrolno svjetlo i ili Y svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Tijekom rad na tekući plin, sustav se
automatski prebacuje u način rada na
benzin kada se spremnici plina
isprazne 3 105.
Ne dozvolite da se spremnik isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir gorivaPritiskom na LPG vrši se
prebacivanje između rada na benzin i
tekući plin. LED svjetlo statusa 1
prikazuje trenutni način rada.1 isključeno=rad na benzin1 svijetli=rad na tekući plin1 treperi=prebacivanje nije
moguće, ponestalo
je jedne vrste goriva
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin i ostaje uključen sve dok se
ne isključi kontakt.
Nakon pokretanja motora LED svjetlo
1 ponekad se gasi. Ako se u tom
slučaju dvaput pritisne LPG, LED
svjetlo 1 počinje treptati.
Gorivo za rad na tekući plin 3 220.
Mjerač temperature
rashladnog sredstva
motora
Prikazuje temperaturu rashladnog
sredstva.
50°=radna temperatura
motora još nije
postignuta90°
(središnje
područje)=normalna radna
temperatura130°=temperatura je
previsoka

106Instrumenti i kontroleOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.

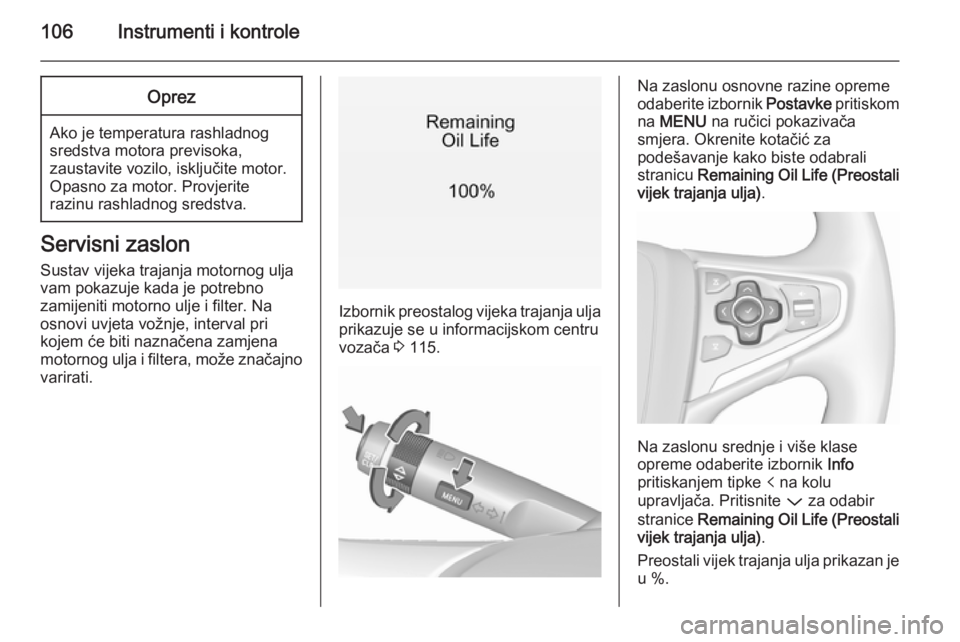

Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može značajno
varirati.
Izbornik preostalog vijeka trajanja ulja prikazuje se u informacijskom centru
vozača 3 115.
Na zaslonu osnovne razine opreme
odaberite izbornik Postavke pritiskom
na MENU na ručici pokazivača
smjera. Okrenite kotačić za
podešavanje kako biste odabrali stranicu Remaining Oil Life (Preostali
vijek trajanja ulja) .
Na zaslonu srednje i više klase
opreme odaberite izbornik Info
pritiskanjem tipke p na kolu
upravljača. Pritisnite P za odabir
stranice Remaining Oil Life (Preostali
vijek trajanja ulja) .
Preostali vijek trajanja ulja prikazan je u %.

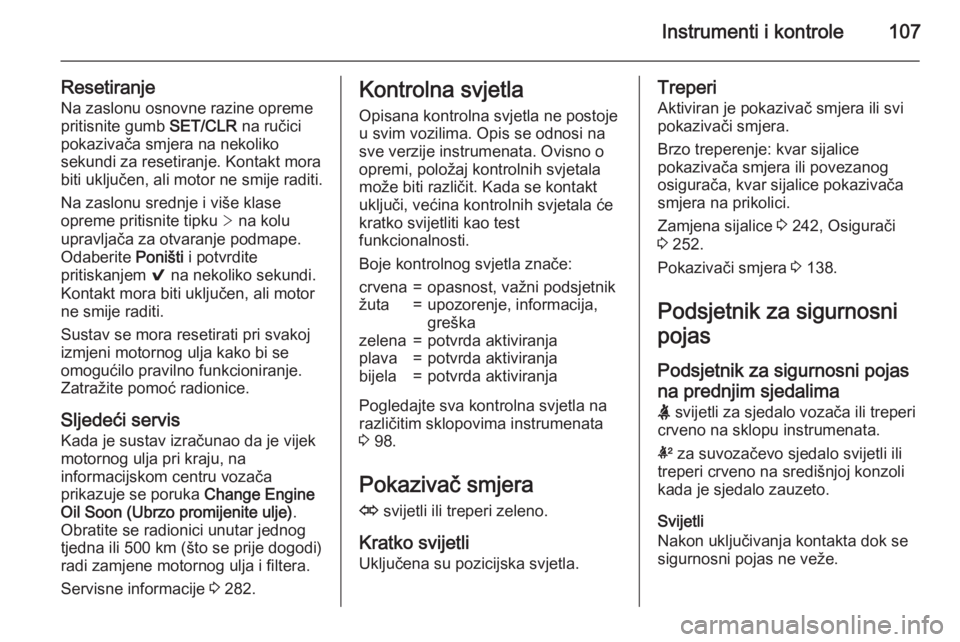

Instrumenti i kontrole107
ResetiranjeNa zaslonu osnovne razine opreme
pritisnite gumb SET/CLR na ručici
pokazivača smjera na nekoliko
sekundi za resetiranje. Kontakt mora
biti uključen, ali motor ne smije raditi.
Na zaslonu srednje i više klase
opreme pritisnite tipku > na kolu
upravljača za otvaranje podmape. Odaberite Poništi i potvrdite
pritiskanjem 9 na nekoliko sekundi.
Kontakt mora biti uključen, ali motor
ne smije raditi.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Sljedeći servis
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruka Change Engine
Oil Soon (Ubrzo promijenite ulje) .
Obratite se radionici unutar jednog
tjedna ili 500 km (što se prije dogodi) radi zamjene motornog ulja i filtera.
Servisne informacije 3 282.Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih svjetala
može biti različit. Kada se kontakt
uključi, većina kontrolnih svjetala će
kratko svijetliti kao test
funkcionalnosti.
Boje kontrolnog svjetla znače:crvena=opasnost, važni podsjetnikžuta=upozorenje, informacija,
greškazelena=potvrda aktiviranjaplava=potvrda aktiviranjabijela=potvrda aktiviranja
Pogledajte sva kontrolna svjetla na
različitim sklopovima instrumenata
3 98.
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača
smjera na prikolici.
Zamjena sijalice 3 242, Osigurači
3 252.
Pokazivači smjera 3 138.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojasna prednjim sjedalima
X svijetli za sjedalo vozača ili treperi
crveno na sklopu instrumenata.
k za suvozačevo sjedalo svijetli ili
treperi crveno na središnjoj konzoli
kada je sjedalo zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.

108Instrumenti i kontrole

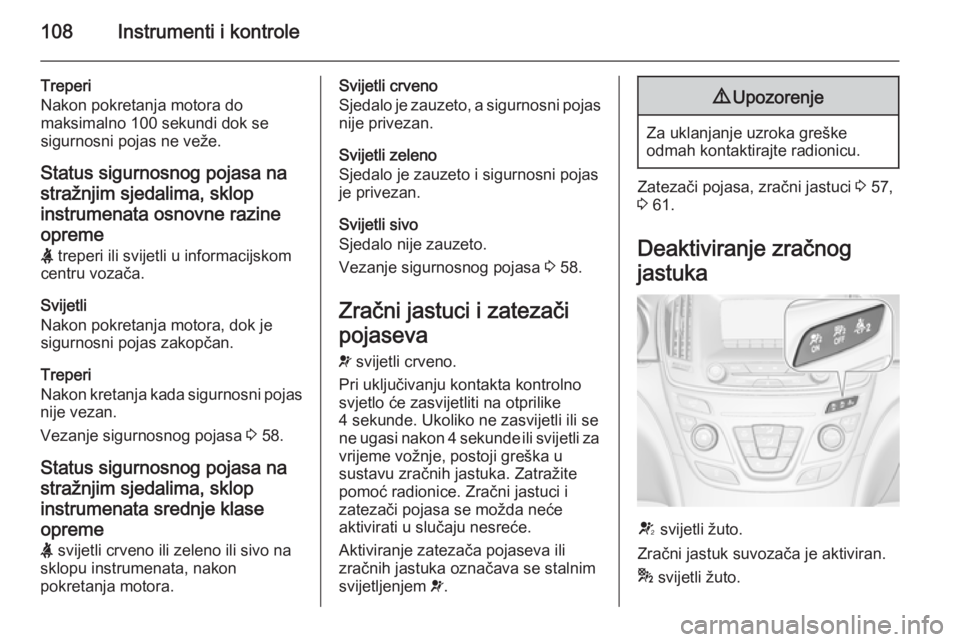

Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi dok se sigurnosni pojas ne veže.
Status sigurnosnog pojasa na
stražnjim sjedalima, sklop
instrumenata osnovne razine
opreme X treperi ili svijetli u informacijskom
centru vozača.
Svijetli
Nakon pokretanja motora, dok je sigurnosni pojas zakopčan.
Treperi
Nakon kretanja kada sigurnosni pojas
nije vezan.
Vezanje sigurnosnog pojasa 3 58.
Status sigurnosnog pojasa na
stražnjim sjedalima, sklop
instrumenata srednje klase
opreme
X svijetli crveno ili zeleno ili sivo na
sklopu instrumenata, nakon
pokretanja motora.Svijetli crveno
Sjedalo je zauzeto, a sigurnosni pojas nije privezan.
Svijetli zeleno
Sjedalo je zauzeto i sigurnosni pojas
je privezan.
Svijetli sivo
Sjedalo nije zauzeto.
Vezanje sigurnosnog pojasa 3 58.
Zračni jastuci i zatezači
pojaseva
v svijetli crveno.
Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde. Ukoliko ne zasvijetli ili se
ne ugasi nakon 4 sekunde ili svijetli za vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 57,
3 61.
Deaktiviranje zračnog
jastuka
V svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* svijetli žuto.
