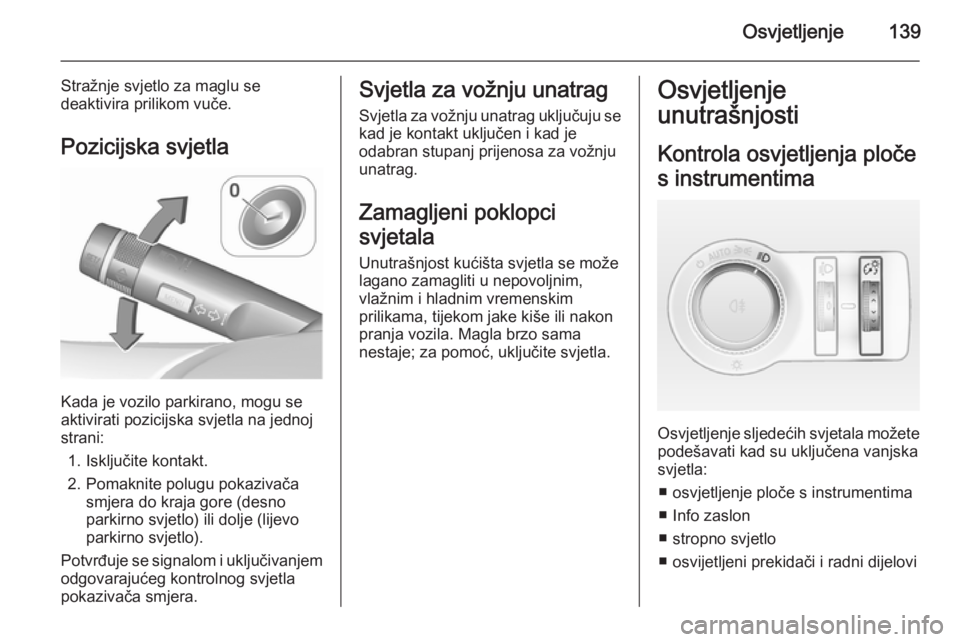

Page 141 of 343

Osvjetljenje139
Stražnje svjetlo za maglu se
deaktivira prilikom vuče.
Pozicijska svjetla
Kada je vozilo parkirano, mogu se
aktivirati pozicijska svjetla na jednoj
strani:
1. Isključite kontakt.
2. Pomaknite polugu pokazivača smjera do kraja gore (desno
parkirno svjetlo) ili dolje (lijevo
parkirno svjetlo).
Potvrđuje se signalom i uključivanjem odgovarajućeg kontrolnog svjetla
pokazivača smjera.
Svjetla za vožnju unatrag
Svjetla za vožnju unatrag uključuju se kad je kontakt uključen i kad je
odabran stupanj prijenosa za vožnju
unatrag.
Zamagljeni poklopci
svjetala Unutrašnjost kućišta svjetla se može
lagano zamagliti u nepovoljnim,
vlažnim i hladnim vremenskim
prilikama, tijekom jake kiše ili nakon
pranja vozila. Magla brzo sama
nestaje; za pomoć, uključite svjetla.Osvjetljenje
unutrašnjosti
Kontrola osvjetljenja ploče
s instrumentima
Osvjetljenje sljedećih svjetala možete podešavati kad su uključena vanjskasvjetla:
■ osvjetljenje ploče s instrumentima
■ Info zaslon
■ stropno svjetlo
■ osvijetljeni prekidači i radni dijelovi

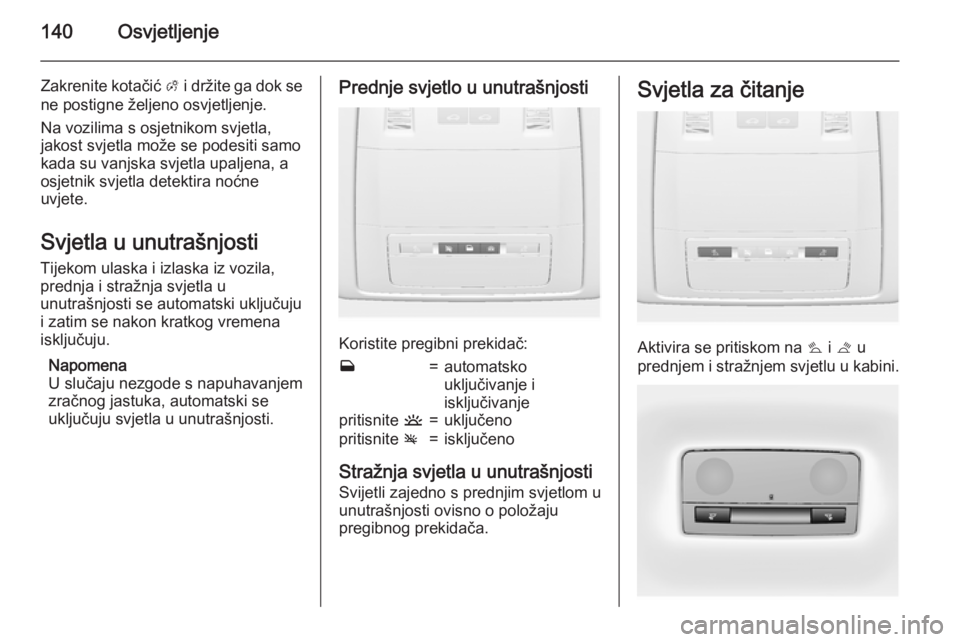

Page 142 of 343

140Osvjetljenje
Zakrenite kotačić A i držite ga dok se
ne postigne željeno osvjetljenje.
Na vozilima s osjetnikom svjetla,
jakost svjetla može se podesiti samo
kada su vanjska svjetla upaljena, a
osjetnik svjetla detektira noćne
uvjete.
Svjetla u unutrašnjosti
Tijekom ulaska i izlaska iz vozila,
prednja i stražnja svjetla u
unutrašnjosti se automatski uključuju
i zatim se nakon kratkog vremena isključuju.
Napomena
U slučaju nezgode s napuhavanjem
zračnog jastuka, automatski se
uključuju svjetla u unutrašnjosti.Prednje svjetlo u unutrašnjosti
Koristite pregibni prekidač:
w=automatsko
uključivanje i
isključivanjepritisnite u=uključenopritisnite v=isključeno
Stražnja svjetla u unutrašnjosti
Svijetli zajedno s prednjim svjetlom uunutrašnjosti ovisno o položaju
pregibnog prekidača.
Svjetla za čitanje
Aktivira se pritiskom na s i t u
prednjem i stražnjem svjetlu u kabini.

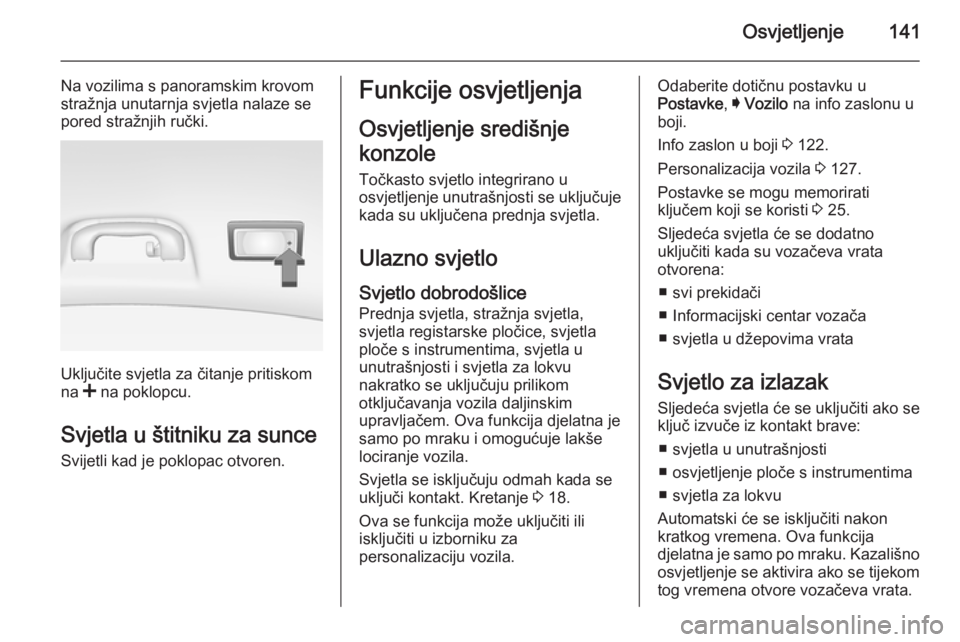

Page 143 of 343

Osvjetljenje141
Na vozilima s panoramskim krovom
stražnja unutarnja svjetla nalaze se
pored stražnjih ručki.
Uključite svjetla za čitanje pritiskom
na < na poklopcu.
Svjetla u štitniku za sunce Svijetli kad je poklopac otvoren.
Funkcije osvjetljenja
Osvjetljenje središnje
konzole Točkasto svjetlo integrirano u
osvjetljenje unutrašnjosti se uključuje
kada su uključena prednja svjetla.
Ulazno svjetlo Svjetlo dobrodošlice
Prednja svjetla, stražnja svjetla,
svjetla registarske pločice, svjetla
ploče s instrumentima, svjetla u
unutrašnjosti i svjetla za lokvu
nakratko se uključuju prilikom
otključavanja vozila daljinskim
upravljačem. Ova funkcija djelatna je
samo po mraku i omogućuje lakše
lociranje vozila.
Svjetla se isključuju odmah kada se
uključi kontakt. Kretanje 3 18.
Ova se funkcija može uključiti ili
isključiti u izborniku za
personalizaciju vozila.Odaberite dotičnu postavku u
Postavke , I Vozilo na info zaslonu u
boji.
Info zaslon u boji 3 122.
Personalizacija vozila 3 127.
Postavke se mogu memorirati
ključem koji se koristi 3 25.
Sljedeća svjetla će se dodatno uključiti kada su vozačeva vrata
otvorena:
■ svi prekidači
■ Informacijski centar vozača
■ svjetla u džepovima vrata
Svjetlo za izlazak
Sljedeća svjetla će se uključiti ako se
ključ izvuče iz kontakt brave:
■ svjetla u unutrašnjosti
■ osvjetljenje ploče s instrumentima
■ svjetla za lokvu
Automatski će se isključiti nakon
kratkog vremena. Ova funkcija
djelatna je samo po mraku. Kazališno osvjetljenje se aktivira ako se tijekom
tog vremena otvore vozačeva vrata.

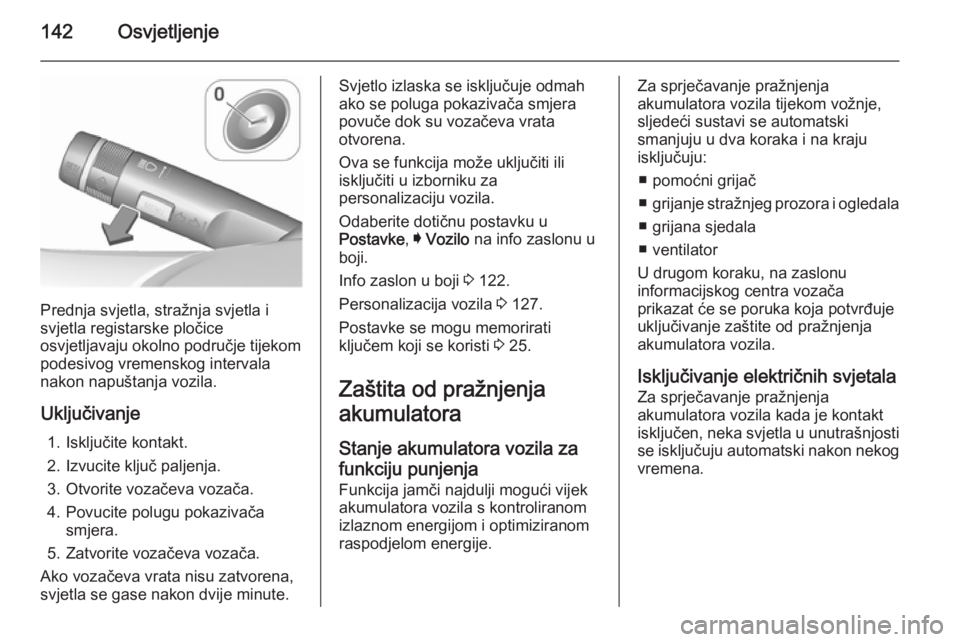

Page 144 of 343

142Osvjetljenje
Prednja svjetla, stražnja svjetla i
svjetla registarske pločice
osvjetljavaju okolno područje tijekom
podesivog vremenskog intervala
nakon napuštanja vozila.
Uključivanje 1. Isključite kontakt.
2. Izvucite ključ paljenja.
3. Otvorite vozačeva vozača.
4. Povucite polugu pokazivača smjera.
5. Zatvorite vozačeva vozača.
Ako vozačeva vrata nisu zatvorena,
svjetla se gase nakon dvije minute.
Svjetlo izlaska se isključuje odmah
ako se poluga pokazivača smjera
povuče dok su vozačeva vrata
otvorena.
Ova se funkcija može uključiti ili
isključiti u izborniku za
personalizaciju vozila.
Odaberite dotičnu postavku u
Postavke , I Vozilo na info zaslonu u
boji.
Info zaslon u boji 3 122.
Personalizacija vozila 3 127.
Postavke se mogu memorirati
ključem koji se koristi 3 25.
Zaštita od pražnjenja
akumulatora
Stanje akumulatora vozila za
funkciju punjenja Funkcija jamči najdulji mogući vijek
akumulatora vozila s kontroliranom
izlaznom energijom i optimiziranom
raspodjelom energije.Za sprječavanje pražnjenja
akumulatora vozila tijekom vožnje,
sljedeći sustavi se automatski
smanjuju u dva koraka i na kraju
isključuju:
■ pomoćni grijač
■ grijanje stražnjeg prozora i ogledala
■ grijana sjedala
■ ventilator
U drugom koraku, na zaslonu
informacijskog centra vozača
prikazat će se poruka koja potvrđuje
uključivanje zaštite od pražnjenja
akumulatora vozila.
Isključivanje električnih svjetala Za sprječavanje pražnjenja
akumulatora vozila kada je kontakt
isključen, neka svjetla u unutrašnjosti
se isključuju automatski nakon nekog vremena.

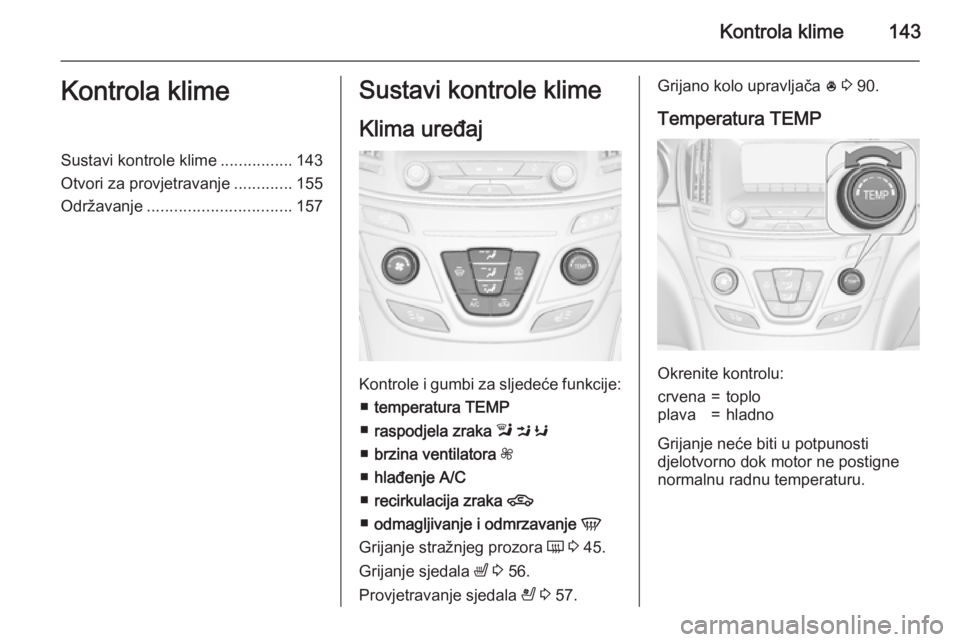

Page 145 of 343

Kontrola klime143Kontrola klimeSustavi kontrole klime................143
Otvori za provjetravanje .............155
Održavanje ................................ 157Sustavi kontrole klime
Klima uređaj
Kontrole i gumbi za sljedeće funkcije: ■ temperatura TEMP
■ raspodjela zraka l M K
■ brzina ventilatora Z
■ hlađenje A/C
■ recirkulacija zraka 4
■ odmagljivanje i odmrzavanje V
Grijanje stražnjeg prozora Ü 3 45.
Grijanje sjedala ß 3 56.
Provjetravanje sjedala A 3 57.
Grijano kolo upravljača * 3 90.
Temperatura TEMP
Okrenite kontrolu:
crvena=toploplava=hladno
Grijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.

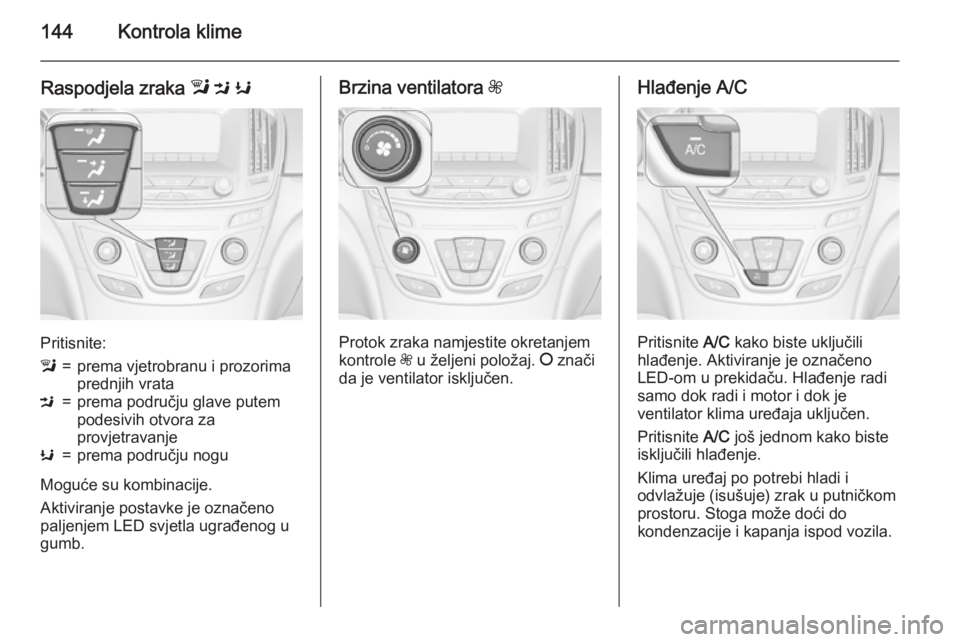

Page 146 of 343

144Kontrola klime
Raspodjela zraka l M K
Pritisnite:
l=prema vjetrobranu i prozorima
prednjih vrataM=prema području glave putem
podesivih otvora za
provjetravanjeK=prema području nogu
Moguće su kombinacije.
Aktiviranje postavke je označeno
paljenjem LED svjetla ugrađenog u
gumb.
Brzina ventilatora Z
Protok zraka namjestite okretanjem
kontrole Z u željeni položaj. J znači
da je ventilator isključen.
Hlađenje A/C
Pritisnite A/C kako biste uključili
hlađenje. Aktiviranje je označeno
LED-om u prekidaču. Hlađenje radi
samo dok radi i motor i dok je
ventilator klima uređaja uključen.
Pritisnite A/C još jednom kako biste
isključili hlađenje.
Klima uređaj po potrebi hladi i
odvlažuje (isušuje) zrak u putničkom
prostoru. Stoga može doći do
kondenzacije i kapanja ispod vozila.

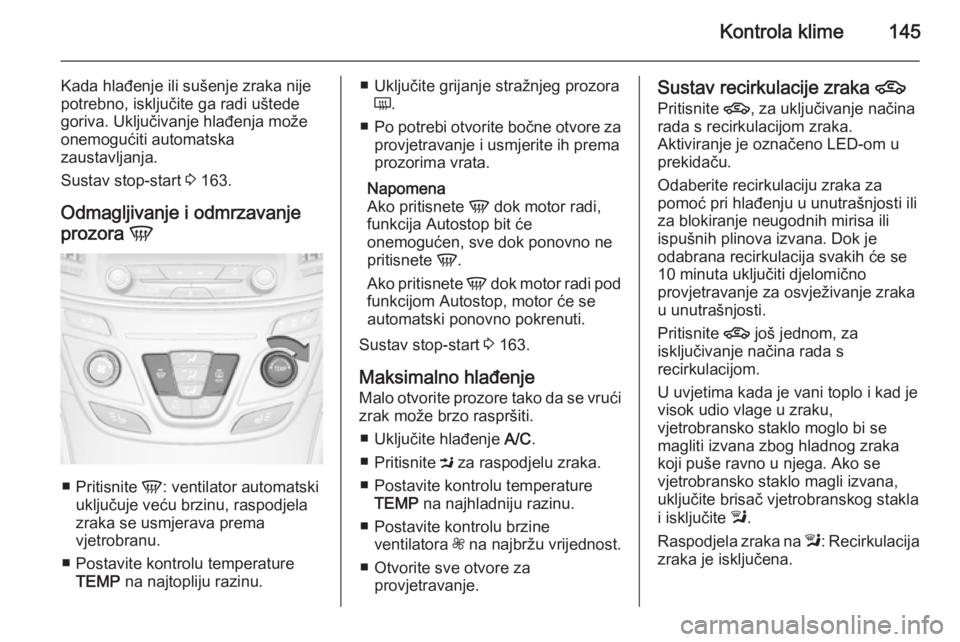

Page 147 of 343

Kontrola klime145
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva. Uključivanje hlađenja može
onemogućiti automatska
zaustavljanja.
Sustav stop-start 3 163.
Odmagljivanje i odmrzavanje
prozora V
■
Pritisnite V: ventilator automatski
uključuje veću brzinu, raspodjela
zraka se usmjerava prema
vjetrobranu.
■ Postavite kontrolu temperature TEMP na najtopliju razinu.
■ Uključite grijanje stražnjeg prozora
Ü .
■ Po potrebi otvorite bočne otvore za
provjetravanje i usmjerite ih prema
prozorima vrata.
Napomena
Ako pritisnete V dok motor radi,
funkcija Autostop bit će
onemogućen, sve dok ponovno ne
pritisnete V.
Ako pritisnete V dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 163.
Maksimalno hlađenje Malo otvorite prozore tako da se vrući zrak može brzo raspršiti.
■ Uključite hlađenje A/C.
■ Pritisnite M za raspodjelu zraka.
■ Postavite kontrolu temperature TEMP na najhladniju razinu.
■ Postavite kontrolu brzine ventilatora Z na najbržu vrijednost.
■ Otvorite sve otvore za provjetravanje.Sustav recirkulacije zraka 4
Pritisnite 4, za uključivanje načina
rada s recirkulacijom zraka.
Aktiviranje je označeno LED-om u
prekidaču.
Odaberite recirkulaciju zraka za
pomoć pri hlađenju u unutrašnjosti ili za blokiranje neugodnih mirisa ili
ispušnih plinova izvana. Dok je
odabrana recirkulacija svakih će se
10 minuta uključiti djelomično
provjetravanje za osvježivanje zraka
u unutrašnjosti.
Pritisnite 4 još jednom, za
isključivanje načina rada s
recirkulacijom.
U uvjetima kada je vani toplo i kad je
visok udio vlage u zraku,
vjetrobransko staklo moglo bi se
magliti izvana zbog hladnog zraka
koji puše ravno u njega. Ako se
vjetrobransko staklo magli izvana,
uključite brisač vjetrobranskog stakla
i isključite l.
Raspodjela zraka na l: Recirkulacija
zraka je isključena.

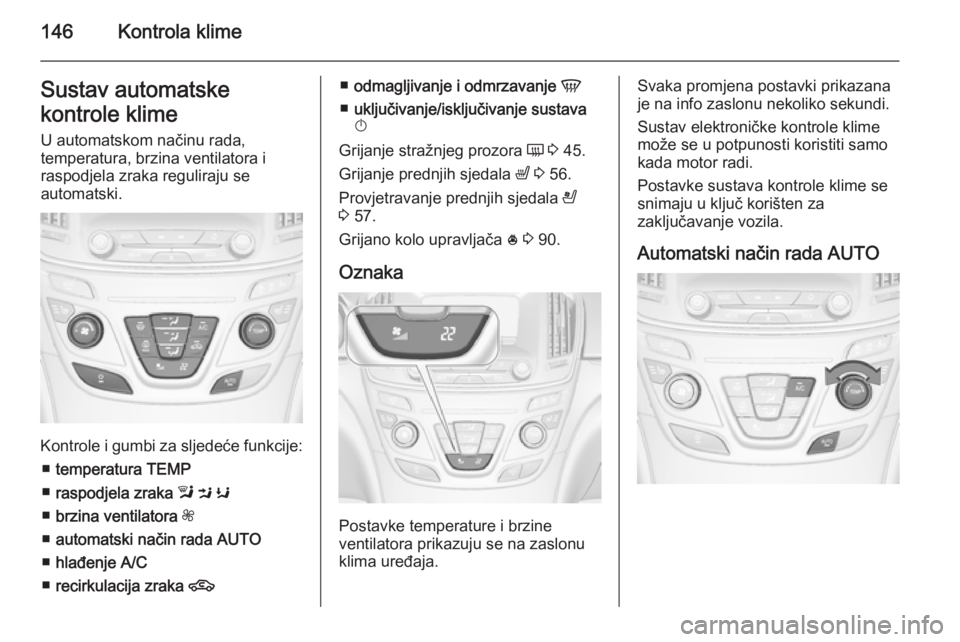

Page 148 of 343

146Kontrola klimeSustav automatske
kontrole klime U automatskom načinu rada,
temperatura, brzina ventilatora i
raspodjela zraka reguliraju se
automatski.
Kontrole i gumbi za sljedeće funkcije:
■ temperatura TEMP
■ raspodjela zraka l M K
■ brzina ventilatora Z
■ automatski način rada AUTO
■ hlađenje A/C
■ recirkulacija zraka 4
■
odmagljivanje i odmrzavanje V
■ uključivanje/isključivanje sustava
X
Grijanje stražnjeg prozora Ü 3 45.
Grijanje prednjih sjedala ß 3 56.
Provjetravanje prednjih sjedala A
3 57.
Grijano kolo upravljača * 3 90.
Oznaka
Postavke temperature i brzine
ventilatora prikazuju se na zaslonu
klima uređaja.
Svaka promjena postavki prikazana
je na info zaslonu nekoliko sekundi.
Sustav elektroničke kontrole klime
može se u potpunosti koristiti samo
kada motor radi.
Postavke sustava kontrole klime se
snimaju u ključ korišten za
zaključavanje vozila.
Automatski način rada AUTO

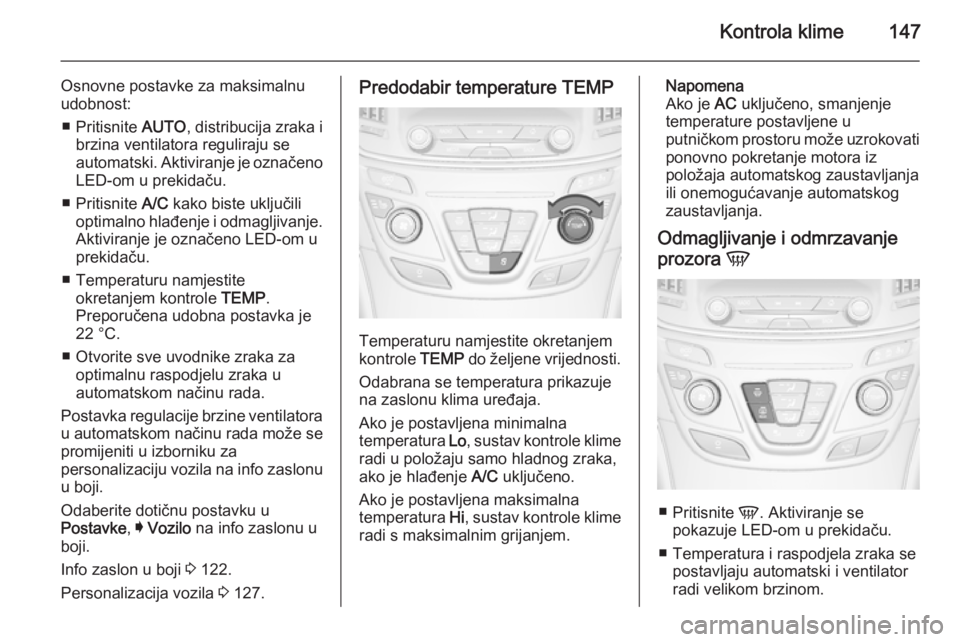

Page 149 of 343

Kontrola klime147
Osnovne postavke za maksimalnu
udobnost:
■ Pritisnite AUTO, distribucija zraka i
brzina ventilatora reguliraju se
automatski. Aktiviranje je označeno LED-om u prekidaču.
■ Pritisnite A/C kako biste uključili
optimalno hlađenje i odmagljivanje.
Aktiviranje je označeno LED-om u
prekidaču.
■ Temperaturu namjestite okretanjem kontrole TEMP.
Preporučena udobna postavka je
22 °C.
■ Otvorite sve uvodnike zraka za optimalnu raspodjelu zraka u
automatskom načinu rada.
Postavka regulacije brzine ventilatora u automatskom načinu rada može se
promijeniti u izborniku za
personalizaciju vozila na info zaslonu
u boji.
Odaberite dotičnu postavku u
Postavke , I Vozilo na info zaslonu u
boji.
Info zaslon u boji 3 122.
Personalizacija vozila 3 127.Predodabir temperature TEMP
Temperaturu namjestite okretanjem
kontrole TEMP do željene vrijednosti.
Odabrana se temperatura prikazuje
na zaslonu klima uređaja.
Ako je postavljena minimalna
temperatura Lo, sustav kontrole klime
radi u položaju samo hladnog zraka,
ako je hlađenje A/C uključeno.
Ako je postavljena maksimalna
temperatura Hi, sustav kontrole klime
radi s maksimalnim grijanjem.
Napomena
Ako je AC uključeno, smanjenje
temperature postavljene u
putničkom prostoru može uzrokovati
ponovno pokretanje motora iz
položaja automatskog zaustavljanja
ili onemogućavanje automatskog
zaustavljanja.
Odmagljivanje i odmrzavanje
prozora V
■
Pritisnite V. Aktiviranje se
pokazuje LED-om u prekidaču.
■ Temperatura i raspodjela zraka se postavljaju automatski i ventilator
radi velikom brzinom.
Page 150 of 343

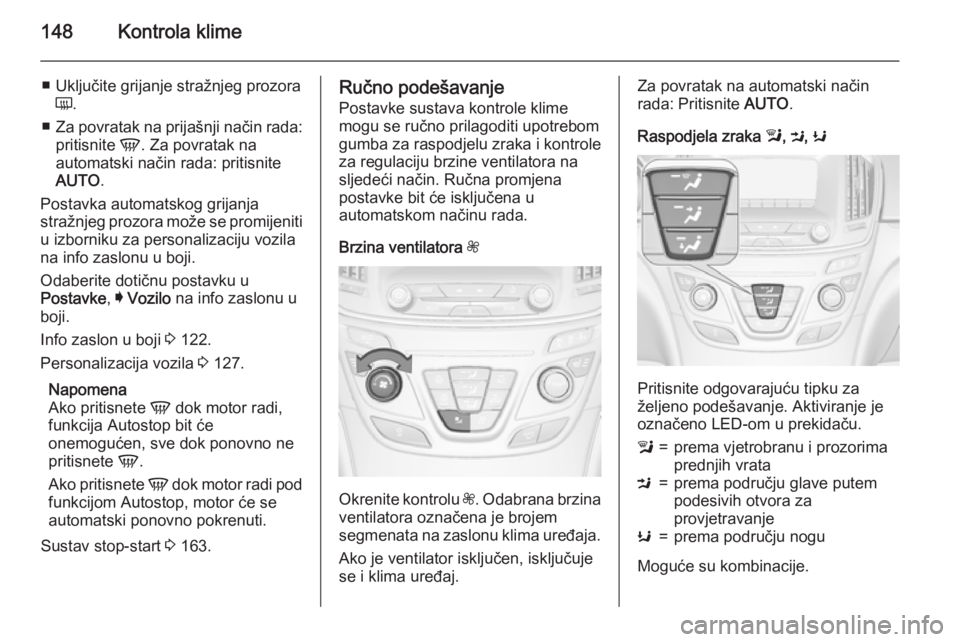

148Kontrola klime
■ Uključite grijanje stražnjeg prozoraÜ .
■ Za povratak na prijašnji način rada:
pritisnite V. Za povratak na
automatski način rada: pritisnite
AUTO .
Postavka automatskog grijanja
stražnjeg prozora može se promijeniti
u izborniku za personalizaciju vozila na info zaslonu u boji.
Odaberite dotičnu postavku u
Postavke , I Vozilo na info zaslonu u
boji.
Info zaslon u boji 3 122.
Personalizacija vozila 3 127.
Napomena
Ako pritisnete V dok motor radi,
funkcija Autostop bit će
onemogućen, sve dok ponovno ne
pritisnete V.
Ako pritisnete V dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 163.Ručno podešavanje
Postavke sustava kontrole klime
mogu se ručno prilagoditi upotrebom
gumba za raspodjelu zraka i kontrole
za regulaciju brzine ventilatora na
sljedeći način. Ručna promjena
postavke bit će isključena u
automatskom načinu rada.
Brzina ventilatora Z
Okrenite kontrolu Z. Odabrana brzina
ventilatora označena je brojem
segmenata na zaslonu klima uređaja.
Ako je ventilator isključen, isključuje se i klima uređaj.
Za povratak na automatski način
rada: Pritisnite AUTO.
Raspodjela zraka l, M , K
Pritisnite odgovarajuću tipku za
željeno podešavanje. Aktiviranje je
označeno LED-om u prekidaču.
l=prema vjetrobranu i prozorima
prednjih vrataM=prema području glave putem
podesivih otvora za
provjetravanjeK=prema području nogu
Moguće su kombinacije.
