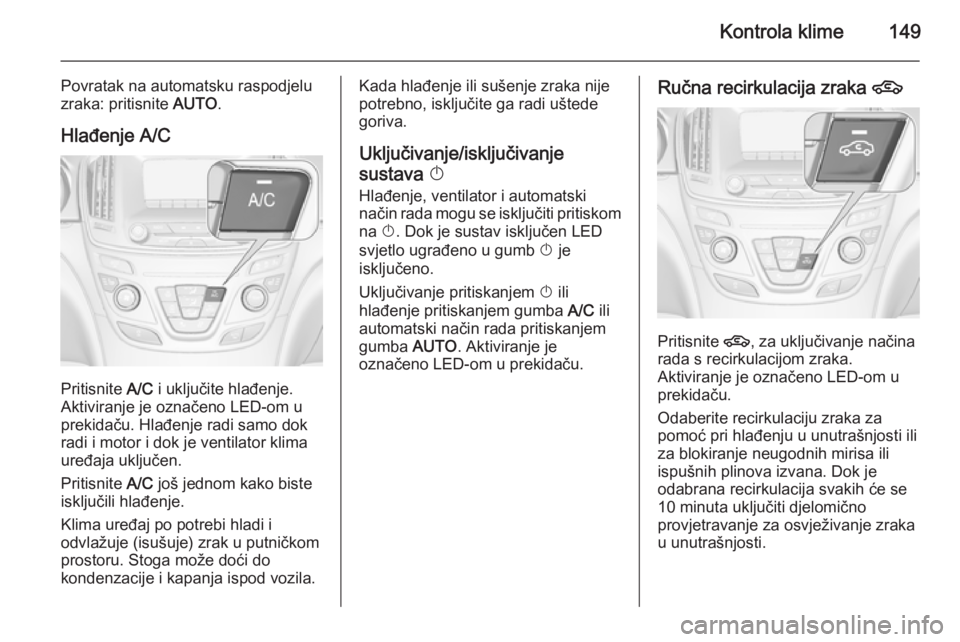

Page 151 of 343

Kontrola klime149
Povratak na automatsku raspodjelu
zraka: pritisnite AUTO.
Hlađenje A/C
Pritisnite A/C i uključite hlađenje.
Aktiviranje je označeno LED-om u
prekidaču. Hlađenje radi samo dok
radi i motor i dok je ventilator klima
uređaja uključen.
Pritisnite A/C još jednom kako biste
isključili hlađenje.
Klima uređaj po potrebi hladi i
odvlažuje (isušuje) zrak u putničkom
prostoru. Stoga može doći do
kondenzacije i kapanja ispod vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva.
Uključivanje/isključivanje
sustava X
Hlađenje, ventilator i automatski
način rada mogu se isključiti pritiskom na X. Dok je sustav isključen LED
svjetlo ugrađeno u gumb X je
isključeno.
Uključivanje pritiskanjem X ili
hlađenje pritiskanjem gumba A/C ili
automatski način rada pritiskanjem
gumba AUTO. Aktiviranje je
označeno LED-om u prekidaču.Ručna recirkulacija zraka 4
Pritisnite
4, za uključivanje načina
rada s recirkulacijom zraka.
Aktiviranje je označeno LED-om u
prekidaču.
Odaberite recirkulaciju zraka za
pomoć pri hlađenju u unutrašnjosti ili za blokiranje neugodnih mirisa ili
ispušnih plinova izvana. Dok je
odabrana recirkulacija svakih će se
10 minuta uključiti djelomično
provjetravanje za osvježivanje zraka
u unutrašnjosti.

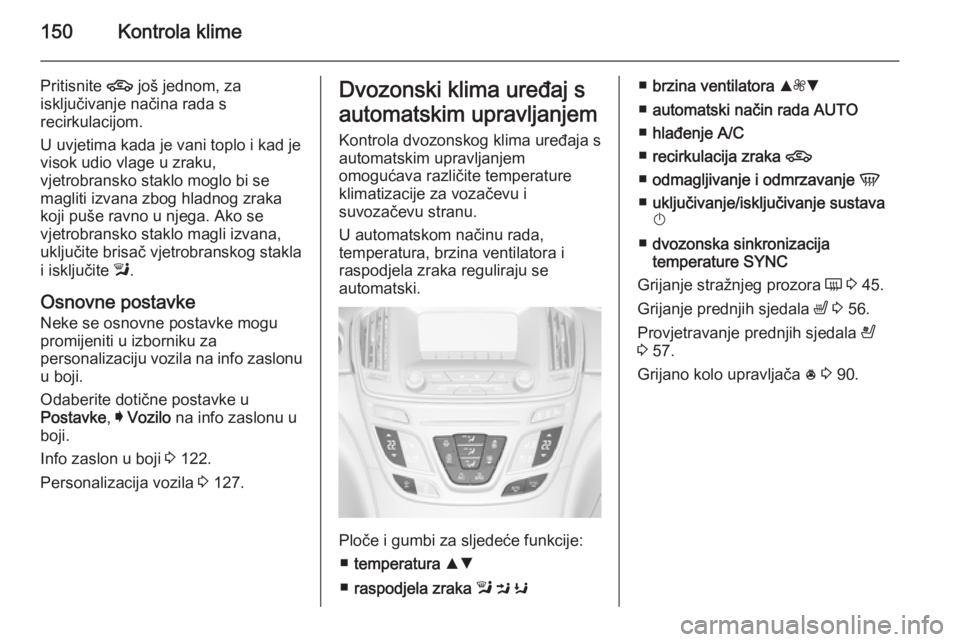

Page 152 of 343

150Kontrola klime
Pritisnite 4 još jednom, za
isključivanje načina rada s
recirkulacijom.
U uvjetima kada je vani toplo i kad je
visok udio vlage u zraku,
vjetrobransko staklo moglo bi se
magliti izvana zbog hladnog zraka
koji puše ravno u njega. Ako se
vjetrobransko staklo magli izvana,
uključite brisač vjetrobranskog stakla
i isključite l.
Osnovne postavke
Neke se osnovne postavke mogu promijeniti u izborniku za
personalizaciju vozila na info zaslonu
u boji.
Odaberite dotične postavke u
Postavke , I Vozilo na info zaslonu u
boji.
Info zaslon u boji 3 122.
Personalizacija vozila 3 127.Dvozonski klima uređaj s
automatskim upravljanjem Kontrola dvozonskog klima uređaja s
automatskim upravljanjem
omogućava različite temperature
klimatizacije za vozačevu i
suvozačevu stranu.
U automatskom načinu rada,
temperatura, brzina ventilatora i
raspodjela zraka reguliraju se
automatski.
Ploče i gumbi za sljedeće funkcije:
■ temperatura RS
■ raspodjela zraka l M K
■ brzina ventilatora R ZS
■ automatski način rada AUTO
■ hlađenje A/C
■ recirkulacija zraka 4
■ odmagljivanje i odmrzavanje V
■ uključivanje/isključivanje sustava
X
■ dvozonska sinkronizacija
temperature SYNC
Grijanje stražnjeg prozora Ü 3 45.
Grijanje prednjih sjedala ß 3 56.
Provjetravanje prednjih sjedala A
3 57.
Grijano kolo upravljača * 3 90.

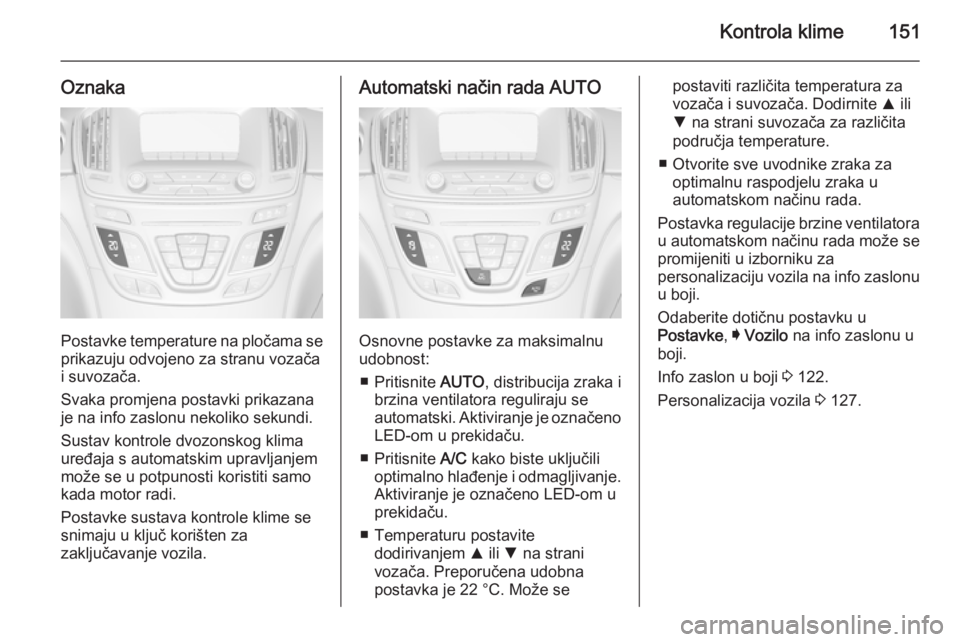

Page 153 of 343

Kontrola klime151
Oznaka
Postavke temperature na pločama seprikazuju odvojeno za stranu vozača
i suvozača.
Svaka promjena postavki prikazana
je na info zaslonu nekoliko sekundi.
Sustav kontrole dvozonskog klima
uređaja s automatskim upravljanjem
može se u potpunosti koristiti samo
kada motor radi.
Postavke sustava kontrole klime se
snimaju u ključ korišten za
zaključavanje vozila.
Automatski način rada AUTO
Osnovne postavke za maksimalnu
udobnost:
■ Pritisnite AUTO, distribucija zraka i
brzina ventilatora reguliraju se
automatski. Aktiviranje je označeno LED-om u prekidaču.
■ Pritisnite A/C kako biste uključili
optimalno hlađenje i odmagljivanje.
Aktiviranje je označeno LED-om u
prekidaču.
■ Temperaturu postavite dodirivanjem R ili S na strani
vozača. Preporučena udobna
postavka je 22 °C. Može se
postaviti različita temperatura za vozača i suvozača. Dodirnite R ili
S na strani suvozača za različita
područja temperature.
■ Otvorite sve uvodnike zraka za optimalnu raspodjelu zraka u
automatskom načinu rada.
Postavka regulacije brzine ventilatora u automatskom načinu rada može se
promijeniti u izborniku za
personalizaciju vozila na info zaslonu
u boji.
Odaberite dotičnu postavku u
Postavke , I Vozilo na info zaslonu u
boji.
Info zaslon u boji 3 122.
Personalizacija vozila 3 127.

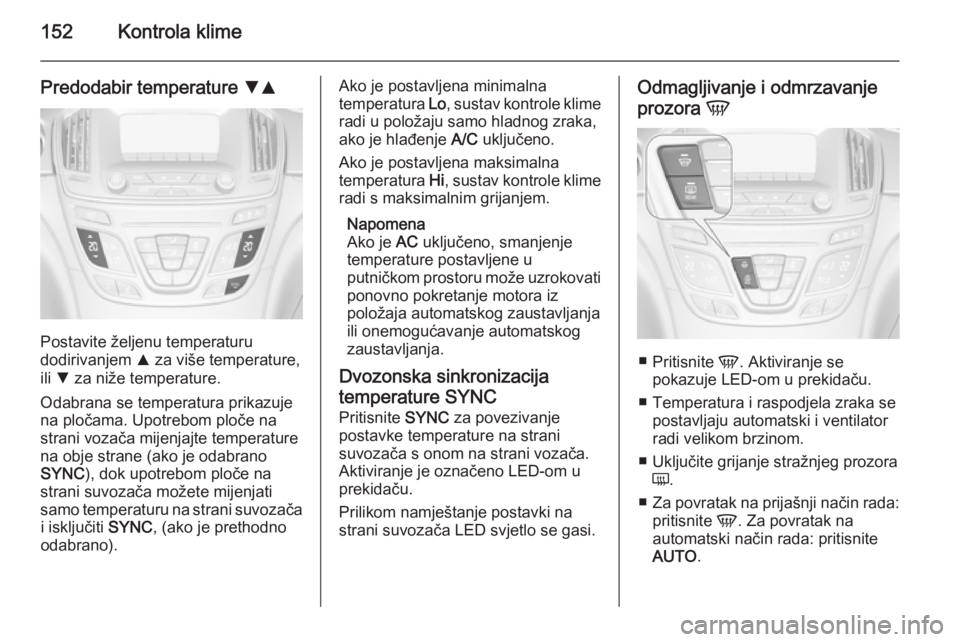

Page 154 of 343

152Kontrola klime
Predodabir temperature SR
Postavite željenu temperaturu
dodirivanjem R za više temperature,
ili S za niže temperature.
Odabrana se temperatura prikazuje na pločama. Upotrebom ploče na
strani vozača mijenjajte temperature
na obje strane (ako je odabrano
SYNC ), dok upotrebom ploče na
strani suvozača možete mijenjati
samo temperaturu na strani suvozača i isključiti SYNC, (ako je prethodno
odabrano).
Ako je postavljena minimalna
temperatura Lo, sustav kontrole klime
radi u položaju samo hladnog zraka,
ako je hlađenje A/C uključeno.
Ako je postavljena maksimalna
temperatura Hi, sustav kontrole klime
radi s maksimalnim grijanjem.
Napomena
Ako je AC uključeno, smanjenje
temperature postavljene u
putničkom prostoru može uzrokovati ponovno pokretanje motora iz
položaja automatskog zaustavljanja
ili onemogućavanje automatskog
zaustavljanja.
Dvozonska sinkronizacija
temperature SYNC
Pritisnite SYNC za povezivanje
postavke temperature na strani
suvozača s onom na strani vozača.
Aktiviranje je označeno LED-om u
prekidaču.
Prilikom namještanje postavki na
strani suvozača LED svjetlo se gasi.Odmagljivanje i odmrzavanje
prozora V
■
Pritisnite V. Aktiviranje se
pokazuje LED-om u prekidaču.
■ Temperatura i raspodjela zraka se postavljaju automatski i ventilator
radi velikom brzinom.
■ Uključite grijanje stražnjeg prozora Ü .
■ Za povratak na prijašnji način rada:
pritisnite V. Za povratak na
automatski način rada: pritisnite
AUTO .
Page 155 of 343

Kontrola klime153
Postavka automatskog grijanja
stražnjeg prozora ovisno o
temperaturi okoline može se
promijeniti u izborniku za
personalizaciju vozila na info zaslonu
u boji.
Odaberite dotičnu postavku u
Postavke , I Vozilo na info zaslonu u
boji.
Info zaslon u boji 3 122.
Personalizacija vozila 3 127.
Napomena
Ako pritisnete V dok motor radi,
funkcija Autostop bit će
onemogućen, sve dok ponovno ne
pritisnete V.
Ako pritisnete V dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 163.Ručno podešavanje
Postavke sustava kontrole klime
mogu se ručno prilagoditi upotrebom
gumba za raspodjelu zraka i kontrole
za regulaciju brzine ventilatora na
sljedeći način. Ručna promjena
postavke bit će isključena u
automatskom načinu rada.
Brzina ventilatora SZR
Dodirnite ZS ili R. Odabrana brzina
ventilatora nakratko se prikazuje na info zaslonu u boji.
Ako je ventilator isključen, isključuje se i klima uređaj.
Za povratak na automatski način
rada: Pritisnite AUTO.
Raspodjela zraka l, M , K
Pritisnite odgovarajuću tipku za
željeno podešavanje. Aktiviranje je
označeno LED-om u prekidaču.
l=prema vjetrobranu i prozorima
prednjih vrataM=prema području glave putem
podesivih otvora za
provjetravanjeK=prema području nogu
Moguće su kombinacije.

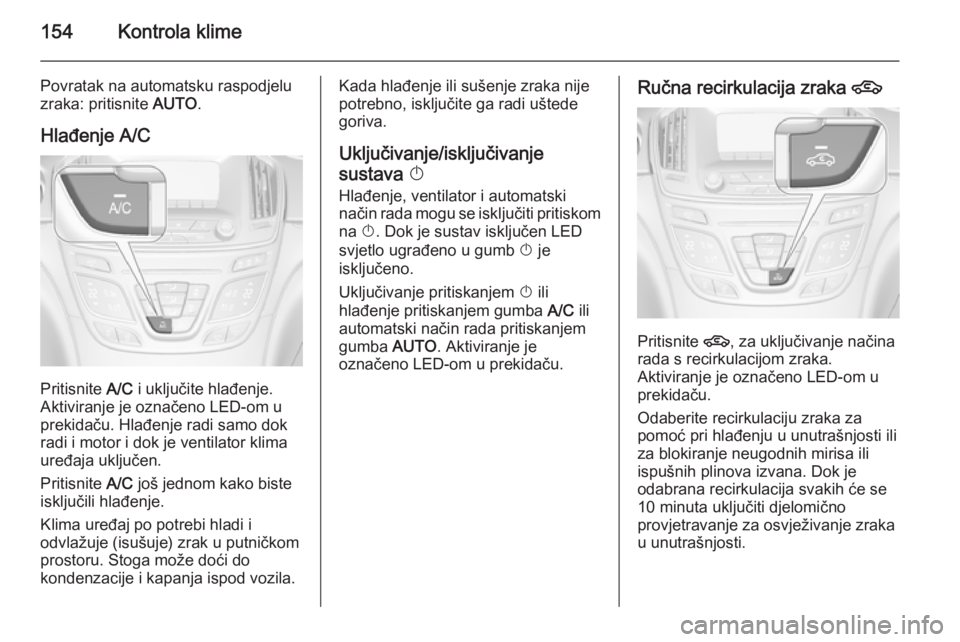

Page 156 of 343

154Kontrola klime
Povratak na automatsku raspodjelu
zraka: pritisnite AUTO.
Hlađenje A/C
Pritisnite A/C i uključite hlađenje.
Aktiviranje je označeno LED-om u
prekidaču. Hlađenje radi samo dok
radi i motor i dok je ventilator klima
uređaja uključen.
Pritisnite A/C još jednom kako biste
isključili hlađenje.
Klima uređaj po potrebi hladi i
odvlažuje (isušuje) zrak u putničkom
prostoru. Stoga može doći do
kondenzacije i kapanja ispod vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva.
Uključivanje/isključivanje
sustava X
Hlađenje, ventilator i automatski
način rada mogu se isključiti pritiskom na X. Dok je sustav isključen LED
svjetlo ugrađeno u gumb X je
isključeno.
Uključivanje pritiskanjem X ili
hlađenje pritiskanjem gumba A/C ili
automatski način rada pritiskanjem
gumba AUTO. Aktiviranje je
označeno LED-om u prekidaču.Ručna recirkulacija zraka 4
Pritisnite
4, za uključivanje načina
rada s recirkulacijom zraka.
Aktiviranje je označeno LED-om u
prekidaču.
Odaberite recirkulaciju zraka za
pomoć pri hlađenju u unutrašnjosti ili za blokiranje neugodnih mirisa ili
ispušnih plinova izvana. Dok je
odabrana recirkulacija svakih će se
10 minuta uključiti djelomično
provjetravanje za osvježivanje zraka
u unutrašnjosti.

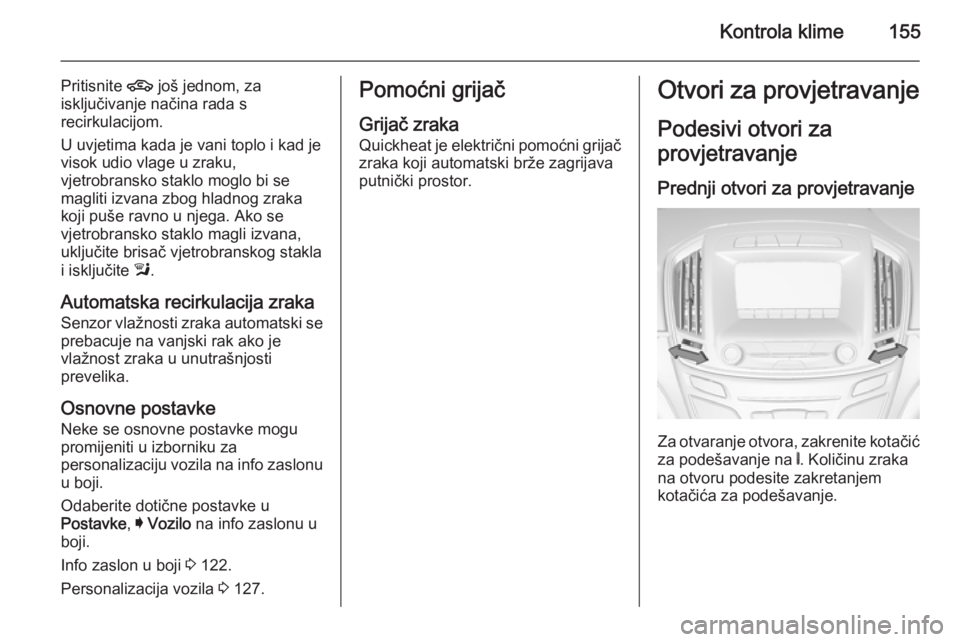

Page 157 of 343

Kontrola klime155
Pritisnite 4 još jednom, za
isključivanje načina rada s
recirkulacijom.
U uvjetima kada je vani toplo i kad je
visok udio vlage u zraku,
vjetrobransko staklo moglo bi se
magliti izvana zbog hladnog zraka
koji puše ravno u njega. Ako se
vjetrobransko staklo magli izvana,
uključite brisač vjetrobranskog stakla
i isključite l.
Automatska recirkulacija zraka Senzor vlažnosti zraka automatski se
prebacuje na vanjski rak ako je
vlažnost zraka u unutrašnjosti
prevelika.
Osnovne postavke Neke se osnovne postavke mogupromijeniti u izborniku za
personalizaciju vozila na info zaslonu
u boji.
Odaberite dotične postavke u
Postavke , I Vozilo na info zaslonu u
boji.
Info zaslon u boji 3 122.
Personalizacija vozila 3 127.Pomoćni grijač
Grijač zraka
Quickheat je električni pomoćni grijač
zraka koji automatski brže zagrijava putnički prostor.Otvori za provjetravanje
Podesivi otvori za
provjetravanje
Prednji otvori za provjetravanje
Za otvaranje otvora, zakrenite kotačić
za podešavanje na B. Količinu zraka
na otvoru podesite zakretanjem
kotačića za podešavanje.
Page 158 of 343

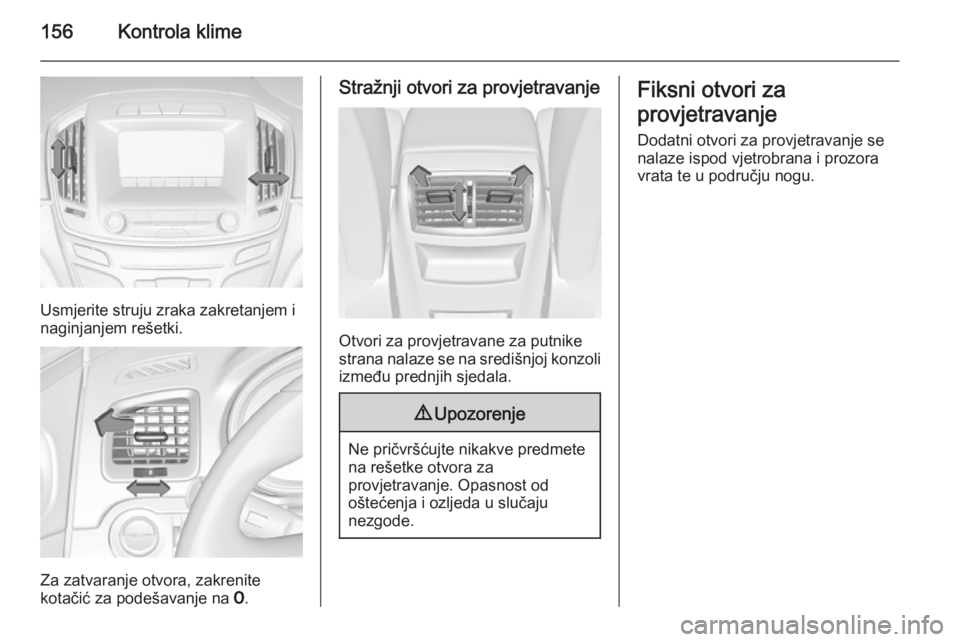

156Kontrola klime
Usmjerite struju zraka zakretanjem i
naginjanjem rešetki.
Za zatvaranje otvora, zakrenite
kotačić za podešavanje na 7.
Stražnji otvori za provjetravanje
Otvori za provjetravane za putnike
strana nalaze se na središnjoj konzoli između prednjih sjedala.
9 Upozorenje
Ne pričvršćujte nikakve predmete
na rešetke otvora za
provjetravanje. Opasnost od
oštećenja i ozljeda u slučaju
nezgode.
Fiksni otvori za
provjetravanje Dodatni otvori za provjetravanje se
nalaze ispod vjetrobrana i prozora
vrata te u području nogu.

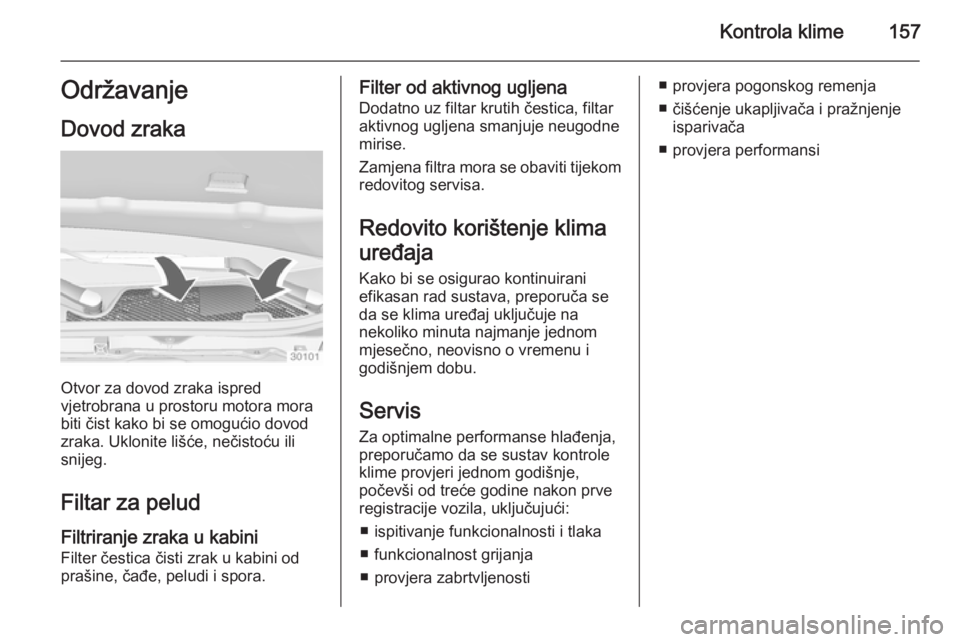

Page 159 of 343

Kontrola klime157Održavanje
Dovod zraka
Otvor za dovod zraka ispred
vjetrobrana u prostoru motora mora
biti čist kako bi se omogućio dovod zraka. Uklonite lišće, nečistoću ili
snijeg.
Filtar za pelud Filtriranje zraka u kabini
Filter čestica čisti zrak u kabini od
prašine, čađe, peludi i spora.
Filter od aktivnog ugljena
Dodatno uz filtar krutih čestica, filtar
aktivnog ugljena smanjuje neugodne
mirise.
Zamjena filtra mora se obaviti tijekom
redovitog servisa.
Redovito korištenje klima uređaja Kako bi se osigurao kontinuirani
efikasan rad sustava, preporuča se
da se klima uređaj uključuje na
nekoliko minuta najmanje jednom
mjesečno, neovisno o vremenu i
godišnjem dobu.
Servis Za optimalne performanse hlađenja,
preporučamo da se sustav kontrole
klime provjeri jednom godišnje,
počevši od treće godine nakon prve
registracije vozila, uključujući:
■ ispitivanje funkcionalnosti i tlaka
■ funkcionalnost grijanja
■ provjera zabrtvljenosti■ provjera pogonskog remenja
■ čišćenje ukapljivača i pražnjenje isparivača
■ provjera performansi

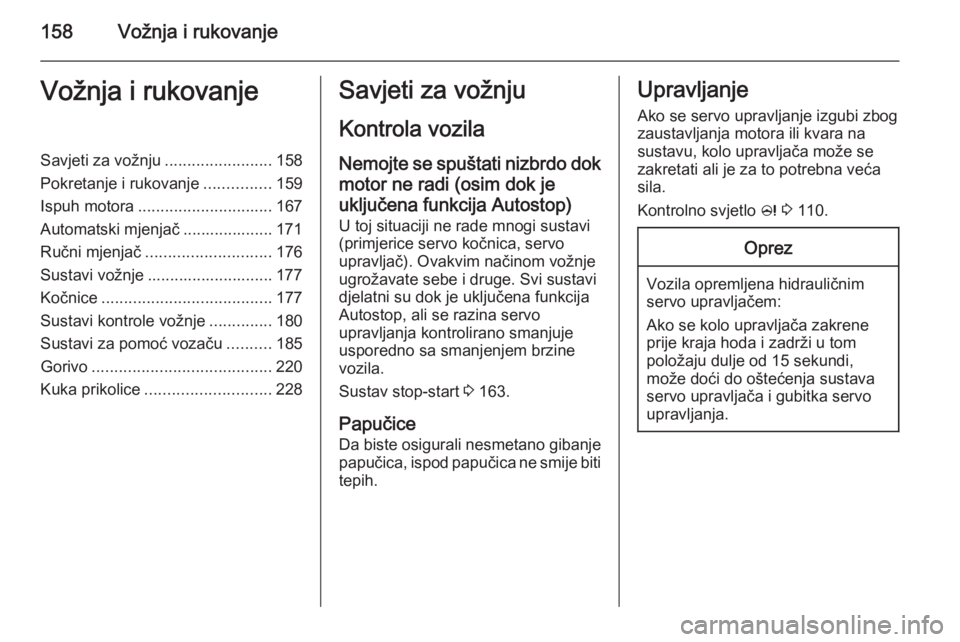

Page 160 of 343

158Vožnja i rukovanjeVožnja i rukovanjeSavjeti za vožnju........................158
Pokretanje i rukovanje ...............159
Ispuh motora .............................. 167
Automatski mjenjač .................... 171
Ručni mjenjač ............................ 176
Sustavi vožnje ............................ 177
Kočnice ...................................... 177
Sustavi kontrole vožnje ..............180
Sustavi za pomoć vozaču ..........185
Gorivo ........................................ 220
Kuka prikolice ............................ 228Savjeti za vožnju
Kontrola vozila
Nemojte se spuštati nizbrdo dok motor ne radi (osim dok je
uključena funkcija Autostop)
U toj situaciji ne rade mnogi sustavi
(primjerice servo kočnica, servo
upravljač). Ovakvim načinom vožnje
ugrožavate sebe i druge. Svi sustavi
djelatni su dok je uključena funkcija
Autostop, ali se razina servo
upravljanja kontrolirano smanjuje
usporedno sa smanjenjem brzine
vozila.
Sustav stop-start 3 163.
Papučice Da biste osigurali nesmetano gibanje
papučica, ispod papučica ne smije biti tepih.Upravljanje
Ako se servo upravljanje izgubi zbog zaustavljanja motora ili kvara na
sustavu, kolo upravljača može se
zakretati ali je za to potrebna veća
sila.
Kontrolno svjetlo c 3 110.Oprez
Vozila opremljena hidrauličnim
servo upravljačem:
Ako se kolo upravljača zakrene
prije kraja hoda i zadrži u tom
položaju dulje od 15 sekundi,
može doći do oštećenja sustava
servo upravljača i gubitka servo
upravljanja.
