Řízení vozidla a jeho provoz169
Vozidlo musí být zaparkováno na
vodorovném povrchu.
Plnicí hrdlo pro AdBlue se nachází za dvířky plnicího hrdla palivové nádrže.
Dvířka hrdla palivové nádrže se
nacházejí na pravé zadní straně
vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté.
1. Vytáhněte klíček ze spínací skříňky zapalování.
2. Zavřete všechny dveře, abyste zabránili proniknutí par čpavku do
interiéru vozidla.
3. Zatáhněte za vybrání ve dvířkách hrdla palivové nádrže a otevřeteje 3 220.
4. Odšroubujte ochrannou krytku
z plnicího hrdla.
5. Otevřete nádobu s redukčním činidlem AdBlue.
6. Jeden konec hadice upevněte na nádobu a druhý konec
našroubujte na plnicí hrdlo.
7. Zvedněte nádobu a držte ji zvednutou, dokud se
nevyprázdní.
8. Odšroubujte hadici z plnicího hrdla.
9. Našroubujte ochrannou krytku na plnicí hrdlo.
Poznámky
Nádobu a hadici na redukční činidlo
AdBlue zlikvidujte v souladu
s požadavky na ochranu životního
prostředí.
Výměna redukčního činidla
AdBlue
Pokud bylo během posledních 2 let
doplněno méně než 5 litrů redukčního činidla AdBlue, musí se zbývající
kapalina vyměnit, protože AdBlue má omezenou trvanlivost.Výstraha
Nedodržení může mít za následek poškození systému selektivní
katalytické redukce.

170Řízení vozidla a jeho provozAutomatická
převodovka
Automatická převodovka umožňuje
automatické řazení (automatický
režim) nebo manuální řazení
(manuální režim).
Manuální řazení v manuálním režimu je možné provádět krátkým
přitlačováním páky voliče nebo
přitažením páček na volantu 3 172.
Displej převodovkyNa displeji převodovky vidíte režim
nebo právě zařazený převodový stupeň.
V automatickém režimu je jízdní
program signalizován písmenem D
v informačním centru řidiče (DIC).
V manuálním režimu je převodový
stupeň signalizován písmenem M
a číslem zařazeného převodového
stupně.
Zpátečka je signalizována
písmenem R.
N signalizuje polohu neutrálu.
P signalizuje polohu parkování.Páka voličeP=parkovací poloha, stiskněte
uvolňovací tlačítko, kola jsou
zablokována, řaďte pouze při
stojícím vozidle, a pokud je
zabrzděna ruční brzdaR=zpátečka, řaďte pouze při
stojícím vozidleN=neutrálD=automatický režimM=manuální režim: přesuňte páku
voliče z D doleva

Řízení vozidla a jeho provoz171
<=manuální režim, řazení vyššího
převodového stupně: přesuňte
páku voliče do polohy M a krátce
přesuňte dopředu]=manuální režim, řazení nižšího
převodového stupně: přesuňte
páku voliče do polohy M a krátce
přesuňte dozadu
Páka voliče je zablokována v P a lze
přesunout pouze pokud je zapnuté zapalování a sešlápnutý brzdový
pedál.
Pokud není sešlápnutý brzdový
pedál, svítí kontrolka j.
Pokud není páka voliče v poloze P při
vypnutí zapalování, budou blikat
kontrolky j a P.
Při řazení P nebo R stiskněte
uvolňovací tlačítko.
Motor je možné nastartovat pouze
s pákou voliče v poloze P nebo N.
Před startováním s pákou voliče
v poloze N sešlápněte pedál brzdy
nebo zabrzděte parkovací brzdu.
Během řazení jiné polohy
nesešlapujte pedál plynu. Nikdy
současně nesešlapujte pedál plynu
a brzdový pedál.
Jakmile je převodový stupeň
zařazený, začne se po uvolnění
brzdového pedálu vozidlo pomalu
rozjíždět.
Brzdění motorem Abyste využili brzdného účinku
motoru, zvolte při jízdě z kopce včas
nižší převodový stupeň, viz manuální režim.Rozhoupání vozidla
Vyprošťování vozidla rozhoupáním je povoleno pouze v případě, že vozidlo
uvízlo v písku, bahně nebo sněhu.
Opakovaně přesunujte páku voliče
mezi polohami D a R. Motor
nevytáčejte a vyvarujte se náhlého
zrychlení.
Parkování
Zatáhněte parkovací brzdu a zařaďte
polohu P.
Klíč ze spínací skříňky můžete
vytáhnout pouze tehdy, když je páka
voliče v poloze P.

172Řízení vozidla a jeho provozManuální režim
Páka voliče
Pro zvolení manuálního režimu
posuňte páku z polohy D doleva.
Krátce přitlačte páku voliče
dopředu <=zařazení vyššího
převodového stupnědozadu ]=přeřazení na nižší
převodový stupeň
Zařazený převodový stupeň se
zobrazí na sestavě sdružených
přístrojů.
Páčky na volantu
Pro zvolení manuálního režimu
posuňte páku z polohy D doleva.
Přitažením páček na volantu řaďte
převodové stupně manuálně
pravá
páčka <=krátkým přitažení
přeřadíte o jeden
stupeň nahorulevá
páčka ]=krátkým přitažení
přeřadíte o jeden stupeň
dolů, vícenásobné
zatažení umožňuje
přeskakování
převodových stupňůZařazený převodový stupeň se
zobrazí na sestavě sdružených
přístrojů.
Dočasný manuální režim v jízdním
režimu D
Manuální řazení páčkami je také
možné v automatickém režimu D. Po
ukončení manuálního řazení se
převodovka po uplynutí
předdefinovaného časového úseku
vrátí do automatického režimu D.
Pro přerušení manuálního režimu
proveďte jednu z následujících akcí:
■ Stiskněte páčku < na 1 sekundu.
■ Posuňte páku voliče směrem doleva do manuálního režimu
a zpět do polohy D.
Pokud vozidlo zastaví a motor běží na
volnoběh, zůstane převodovka
v dočasném manuálním režimu. Do
automatického režimu přejde, pokud
je po určitou dobu ovládán plynový
pedál bez řazení páčkami na volantu.

Řízení vozidla a jeho provoz173
Všeobecné informace
Pokud je při příliš nízké rychlosti
vozidla zvolen vyšší převodový
stupeň, nebo pokud je při příliš
vysoké rychlosti vozidla zvolen nižší
převodový stupeň, nebude řazení
provedeno. Toto může vyvolat zprávu na informačním centru řidiče.
V manuálním režimu nedochází při
vysokých otáčkách motoru
k automatickému přeřazení na vyšší
převodový stupeň.
Signalizace převodových
stupňů Symbol R a pod ním číslo se zobrazí,
pokud je z důvodu úspory vozidla
doporučeno přeřazení převodového
stupně.
Signalizace převodových stupňů se
zobrazuje pouze v manuálním
režimu.Elektronické jízdní
programy ■ Po studeném startu zvýší program provozní teploty otáčky motoru, abybyl katalyzátor rychle uveden na
požadovanou teplotu.
■ Funkce automatického řazení neutrálu automaticky zařadí na
volnoběžný chod, pokud vozidlo stojí se zařazeným dopředným
převodovým stupněm a je
sešlápnut brzdový pedál.
■ Když je zařazen režim SPORT, převodovka řadí při vyšších
otáčkách motoru (pokud není
zapnutý tempomat). Režim SPORT
3 180.
■ Speciální programy automaticky přizpůsobí okamžiky přechodu na
jiný rychlostní stupeň při jízdě ve
stoupání nebo klesání.
■ Při rozjíždění ve sněhu nebo na ledu nebo na jiném kluzkém
povrchu elektronické řízení
převodovky automaticky zvolí vyšší převodový stupeň.Kickdown
Pokud je pedál plynu v automatickém
režimu zcela sešlápnut, převodovka
podřadí na nižší převodový stupeň v závislosti na otáčkách motoru.
Ochrana před přehřátím
V případě přehřátí převodovky
z důvodu vysokých venkovních teplot
nebo sportovního stylu jízdy lze točivý moment a maximální otáčky motorudočasně snížit.
Porucha V případě poruchy se v informačním
centru řidiče zobrazí zpráva vozidla.
Zprávy vozidla 3 123.
Automatická převodovka již neřadí automaticky. Můžete pokračovat
v jízdě pomocí manuálního řazení.
K dispozici je pouze nejvyšší
převodový stupeň. V závislosti na
povaze poruchy může být
2. převodový stupeň také k dispozici
v manuálním režimu. Řaďte pouze ve
stojícím vozidle.

174Řízení vozidla a jeho provoz
Nechte příčinu poruchy odstranit
v servisu.
Přerušení napájení V případě přerušení napájení není
možné páku voliče vysunout z polohy
P . Klíč není možné vytáhnout ze
spínače zapalování.
Pokud je akumulátor vozidla vybitý,
nastartujte vozidlo pomocí
startovacích kabelů 3 271.
Pokud není příčinou poruchy vybitý
akumulátor, odblokujte páku voliče
následovně.
1. Zabrzděte parkovací brzdu.2. Uvolněte vzadu obložení páky voliče od středové konzoly,
vyklopte ho nahoru a otočte
doleva.
3. Zasuňte šroubovák do otvoru až nadoraz a vysuňte páku voliče
z polohy P nebo N. Pokud je
znovu zařazena poloha P nebo
N , bude v ní páka voliče znovu
zablokována. Příčinu přerušení
napájení nechte odstranit
v servisu.
4. Upevněte obložení páky voliče zpět na středovou konzolu.
Manuální převodovka
Zařazení zpátečky, ve stojícím
vozidle stiskněte uvolňovací tlačítko
na řadicí páce a zařaďte zpátečku.
Pokud se Vám zpátečku nepodaří
zařadit, zařaďte neutrál, uvolněte
pedál spojky a znovu jej sešlápněte; poté zkuste zpátečku zařadit znovu.
Nenechávejte zbytečně prokluzovat
spojku.
Při použití zcela sešlápněte pedál
spojky. Nepoužívejte pedál jako
opěrku nohy.

Řízení vozidla a jeho provoz175Výstraha
Není rozumné řídit s rukou
položenou na páce voliče.
Signalizace převodových stupňů
3 109.
Systémy pohonu
Pohon všech kol Systém pohonu všech kol zlepší
jízdní vlastnosti a stabilitu a pomáhá
dosáhnout nejlepší možnou
ovladatelnost bez ohledu na povrch
vozovky. Systém je vždy aktivní
a nelze ho vypnout.
Hnací moment je v závislosti na
jízdních podmínkách plynule
rozdělován mezi kola přední a zadní
nápravy. Navíc je točivý moment mezi zadními koly rozdělován v závislostina povrchu.
Proto, aby systém dosáhl optimální
výkonnosti, by pneumatiky vozidla
neměli být různě opotřebené.
Když je informačním centrem řidiče
zobrazena servisní zpráva, může systém mít omezenou funkčnost
(nebo může být v některých
případech úplně vypnut a vozidlo
přepne na pohon předních kol).
Vyhledejte pomoc v servisu.
Odtahování vozidla 3 273.Brzdy
Brzdový systém se skládá ze dvou
nezávislých brzdových okruhů.
Jestliže dojde k výpadku funkce
jednoho z těchto okruhů, lze vozidlo
brzdit pomocí druhého brzdového
okruhu. Brzdného účinku se ale
dosáhne pouze pevným sešlápnutím brzdového pedálu. Budete muset při
brzdění vyvinout mnohem větší sílu.
Brzdná dráha je delší. Před
pokračováním ve Vaší cestě
vyhledejte pomoc v servisu.
Při vypnutém motoru přestane
posilovač brzd fungovat po jednom až
dvou sešlápnutích pedálu brzdy.
Nesníží se brzdný účinek, ale
k zastavení vozidla musíte vyvinout mnohem větší sílu. To je důležité
zejména při tažení.
Kontrolka R 3 108.
Protiblokovací systém brzd
Protiblokovací systém brzd (ABS)
zabraňuje zablokování kol.

176Řízení vozidla a jeho provoz
Jakmile některé z kol začne jevit
sklon k zablokování, začne systém
ABS regulovat brzdný tlak pro
příslušné kolo. Vozidlo zůstane
řiditelné, dokonce i při prudkém
brzdění.
Jakmile dojde k aktivaci systému
ABS, projeví se tato skutečnost
pulzováním brzdového pedálu
a určitým zvukem.
Chcete-li dosáhnout optimálního
brzdění, držte při brzdění sešlápnutý
pedál brzdy i když pedál pulzuje. Pedál brzdy neuvolňujte.
Po nastartování systém provede
automaticky test, který může být
slyšitelný.
Kontrolka u 3 109.
Adaptivní brzdová světla
Během brzdění s plnou intenzitou
blikají po dobu aktivace ABS všechna tři brzdová světla.
Porucha9 Varování
Pokud je v systému ABS porucha,
kola mají tendenci se zablokovatv případě nezvykle silného
brzdění. Výhody systému ABS
nejsou k dispozici. Během
prudkého brzdění není vozidlo
možné řídit a může dojít ke smyku.
Nechte příčinu poruchy odstranit
v servisu.

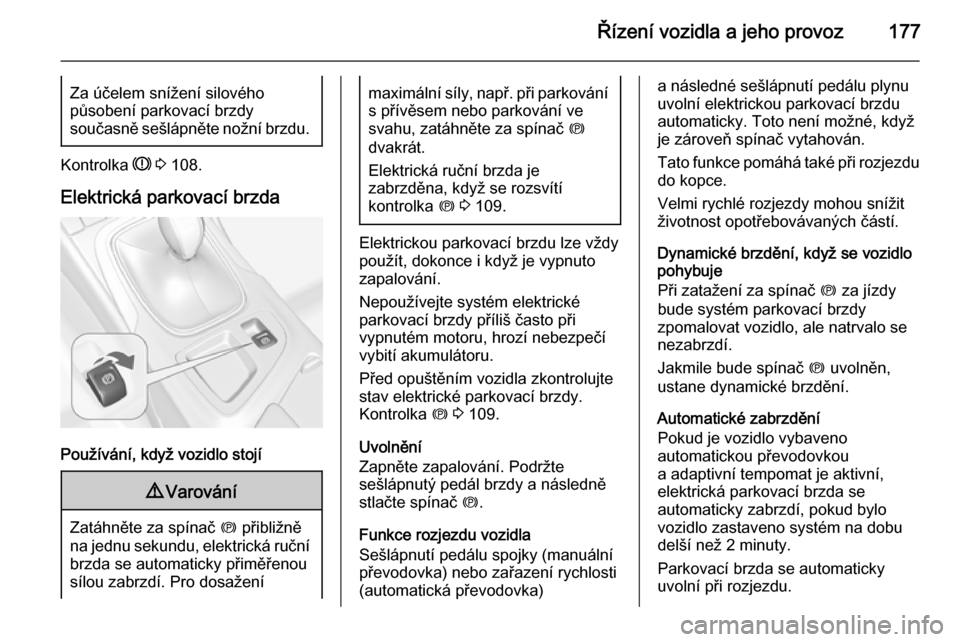

Parkovací brzda
Manuální parkovací brzda9 Varování
Vždy pevně zabrzděte parkovací
brzdu bez použití uvolňovacího
tlačítka, a ve svahu směrem dolů
nebo nahoru ji zabrzděte co
možno nejpevněji.
Pokud chcete parkovací brzdu
uvolnit, lehce nadzvedněte páku, stiskněte uvolňovací tlačítko
a páku spusťte úplně dolů.

Řízení vozidla a jeho provoz177Za účelem snížení silového
působení parkovací brzdy
současně sešlápněte nožní brzdu.
Kontrolka R 3 108.
Elektrická parkovací brzda
Používání, když vozidlo stojí
9 Varování
Zatáhněte za spínač m přibližně
na jednu sekundu, elektrická ruční brzda se automaticky přiměřenou
sílou zabrzdí. Pro dosažení
maximální síly, např. při parkování
s přívěsem nebo parkování ve
svahu, zatáhněte za spínač m
dvakrát.
Elektrická ruční brzda je
zabrzděna, když se rozsvítí
kontrolka m 3 109.
Elektrickou parkovací brzdu lze vždy
použít, dokonce i když je vypnuto
zapalování.
Nepoužívejte systém elektrické parkovací brzdy příliš často při
vypnutém motoru, hrozí nebezpečí
vybití akumulátoru.
Před opuštěním vozidla zkontrolujte
stav elektrické parkovací brzdy.
Kontrolka m 3 109.
Uvolnění
Zapněte zapalování. Podržte
sešlápnutý pedál brzdy a následně
stlačte spínač m.
Funkce rozjezdu vozidla
Sešlápnutí pedálu spojky (manuální
převodovka) nebo zařazení rychlosti
(automatická převodovka)
a následné sešlápnutí pedálu plynu
uvolní elektrickou parkovací brzdu
automaticky. Toto není možné, když
je zároveň spínač vytahován.
Tato funkce pomáhá také při rozjezdu
do kopce.
Velmi rychlé rozjezdy mohou snížit
životnost opotřebovávaných částí.
Dynamické brzdění, když se vozidlo
pohybuje
Při zatažení za spínač m za jízdy
bude systém parkovací brzdy
zpomalovat vozidlo, ale natrvalo se
nezabrzdí.
Jakmile bude spínač m uvolněn,
ustane dynamické brzdění.
Automatické zabrzdění
Pokud je vozidlo vybaveno
automatickou převodovkou
a adaptivní tempomat je aktivní,
elektrická parkovací brzda se
automaticky zabrzdí, pokud bylo
vozidlo zastaveno systém na dobu
delší než 2 minuty.
Parkovací brzda se automaticky
uvolní při rozjezdu.

178Řízení vozidla a jeho provoz
Kontrola funkčnosti
Když se vozidlo stojí, může dojít
k automatické aktivaci elektrické
ruční brzdy. Účelem je zkontrolovat
systém.
Porucha
Režim poruchy systému elektrické
parkovací brzdy je signalizován
kontrolkou j a zprávou vozidla
zobrazenou v informačním centru
řidiče. Zprávy vozidla 3 123.
Zabrzdění elektrické parkovací brzdy:
Zatáhněte a podržte spínač m po
dobu delší než 5 sekund. Když se
rozsvítí kontrolka m, je elektrická
parkovací brzda zabrzděna.
Odbrzdění elektrické parkovací
brzdy: Stiskněte a podržte spínač m
po dobu delší než 2 sekundy. Když
kontrolka m zhasne, je elektrická
parkovací brzda odbrzděna.
Kontrolka m bliká: Elektrická ruční
brzda není zcela zabrzděna nebo odbrzděna. Pokud neustále bliká,
odbrzděte elektrickou parkovací
brzdu a znovu ji zkuste zabrzdit.Brzdový asistent
Pokud je brzdový pedál sešlápnut
rychle a silně, je automaticky použita
maximální brzdná síla.
Činnost podpory brzdění se může
projevit pulzováním brzdového
pedálu a větším odporem při
sešlápnutí brzdového pedálu.
Udržujte trvalý tlak na brzdový pedál
po celou dobu, dokud je nutné plné
brzdění. Po uvolnění brzdového
pedálu se maximální brzdná síla
automaticky sníží.
Asistent rozjezdu ve svahu
Systém pomáhá předcházet
nezamýšlenému pohybu při rozjezdu
na svahu.
Při uvolnění nožní brzdy po zastavení
na svahu zůstanou brzdy další
dvě sekundy zabrzděné. Brzdy se
automaticky uvolní, jakmile vozidlo začne zrychlovat.
Asistent rozjezdu ve svahu není
v režimu Autostop aktivní.
Systém Stop-start 3 162.Podvozkové systémy
Systém kontroly prokluzu
Systém kontroly prokluzu (TC) je
součástí systému elektronické
stabilizace vozidla.
TC zlepšuje v případě potřeby jízdní
stabilitu, bez ohledu na typ povrchu
vozovky nebo přilnavost pneumatik,
zabraňováním protáčení poháněných
kol.
Jakmile se poháněná kola začnou
protáčet, je snížen výkon motoru
a nejvíce protáčející se kolo je
samostatně přibrzďováno. Tím se
také výrazně zlepšuje jízdní stabilita
vozidla na kluzkém povrchu vozovky.
TC je funkční v okamžiku, kdy zhasnekontrolka b.
Když TC pracuje, b bliká.
