Nega vozila249
2. Odvojiti sijalično gnezdo odkonektora pritiskajući
osiguravajuću ušicu.
3. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
4. Ubaciti sijalično gnezdo u kućište i okrenuti ga u smeru kretanja
kazaljki na satu da se zabravi.
Zadnja svetla
Vozilo sa 5-oro vrata/Sedan sa
4 vrata

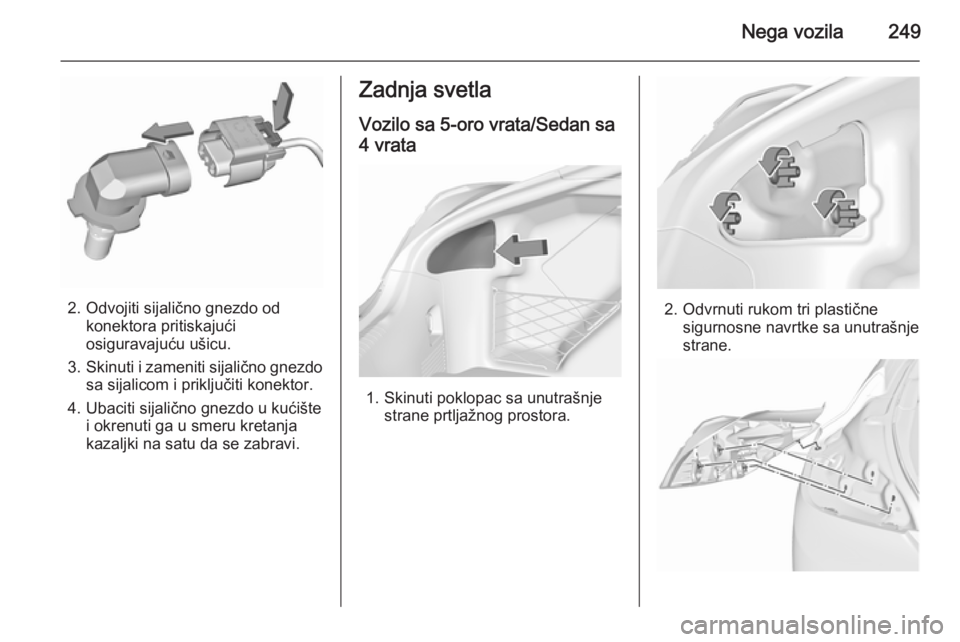

1. Skinuti poklopac sa unutrašnje strane prtljažnog prostora.
2. Odvrnuti rukom tri plastičnesigurnosne navrtke sa unutrašnje
strane.

250Nega vozila
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.

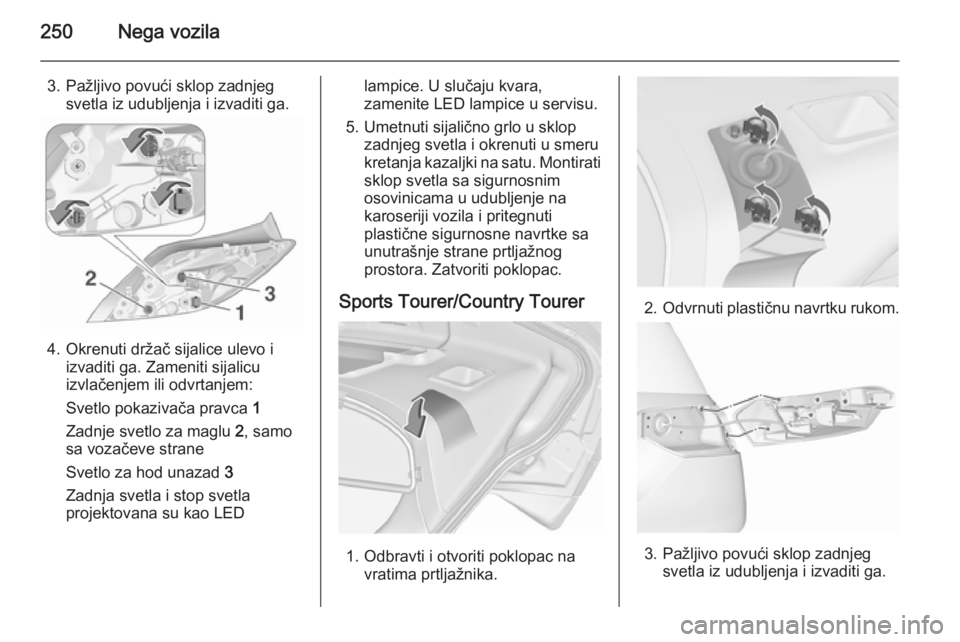

4. Okrenuti držač sijalice ulevo iizvaditi ga. Zameniti sijalicuizvlačenjem ili odvrtanjem:
Svetlo pokazivača pravca 1
Zadnje svetlo za maglu 2, samo
sa vozačeve strane
Svetlo za hod unazad 3
Zadnja svetla i stop svetla
projektovana su kao LED
lampice. U slučaju kvara,
zamenite LED lampice u servisu.
5. Umetnuti sijalično grlo u sklop zadnjeg svetla i okrenuti u smeru
kretanja kazaljki na satu. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji vozila i pritegnuti
plastične sigurnosne navrtke sa
unutrašnje strane prtljažnog
prostora. Zatvoriti poklopac.
Sports Tourer/Country Tourer
1. Odbravti i otvoriti poklopac na vratima prtljažnika.
2.Odvrnuti plastičnu navrtku rukom.
3. Pažljivo povući sklop zadnjeg
svetla iz udubljenja i izvaditi ga.

Nega vozila251

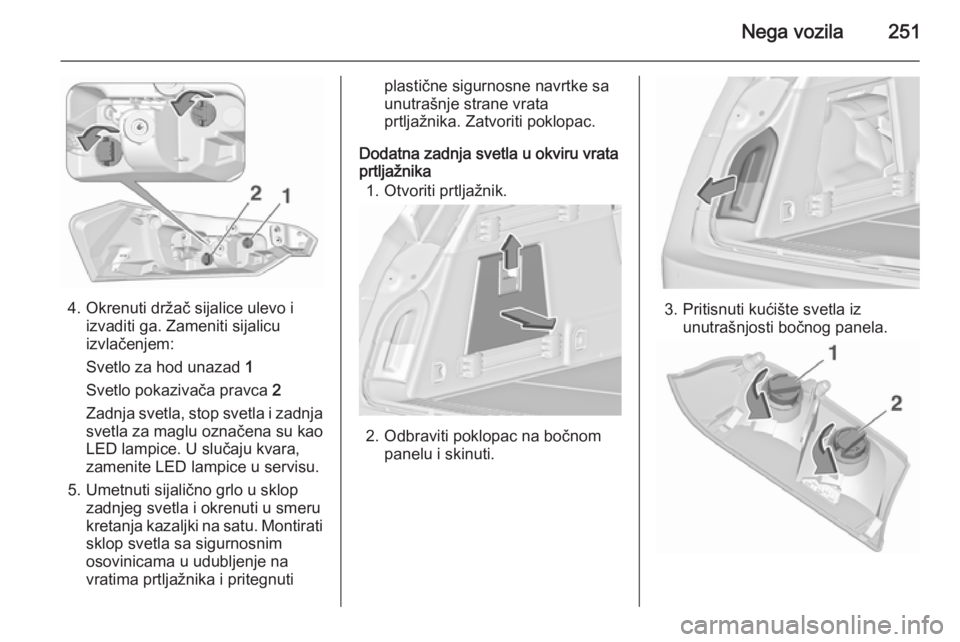

4. Okrenuti držač sijalice ulevo iizvaditi ga. Zameniti sijalicuizvlačenjem:
Svetlo za hod unazad 1
Svetlo pokazivača pravca 2
Zadnja svetla, stop svetla i zadnja
svetla za maglu označena su kao
LED lampice. U slučaju kvara,
zamenite LED lampice u servisu.
5. Umetnuti sijalično grlo u sklop zadnjeg svetla i okrenuti u smeru
kretanja kazaljki na satu. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
vratima prtljažnika i pritegnuti
plastične sigurnosne navrtke sa
unutrašnje strane vrata
prtljažnika. Zatvoriti poklopac.
Dodatna zadnja svetla u okviru vrata
prtljažnika
1. Otvoriti prtljažnik.
2. Odbraviti poklopac na bočnom panelu i skinuti.
3. Pritisnuti kućište svetla izunutrašnjosti bočnog panela.

252Nega vozila
4. Plastičnu navrtku okretatisuprotno kretanju kazaljki na satui izvaditi iz držača.
5. Lagano gurnuti sijalicu u grlo, okrenuti suprotno kretanju
kazaljke na satu, izvaditi i postaviti
novu sijalicu. Postaviti plastičnu
navrtku u nosač sijalice i okrenuti
u pravcu kretanja kazaljke na
satu.
Zadnje svetlo ( 1)
Svetlo pokazivača pravca ( 2)
6. Vratiti nosač sijalice u okvir petih vrata. Zatvoriti poklopac ubočnom panelu.Bočni pokazivači pravca

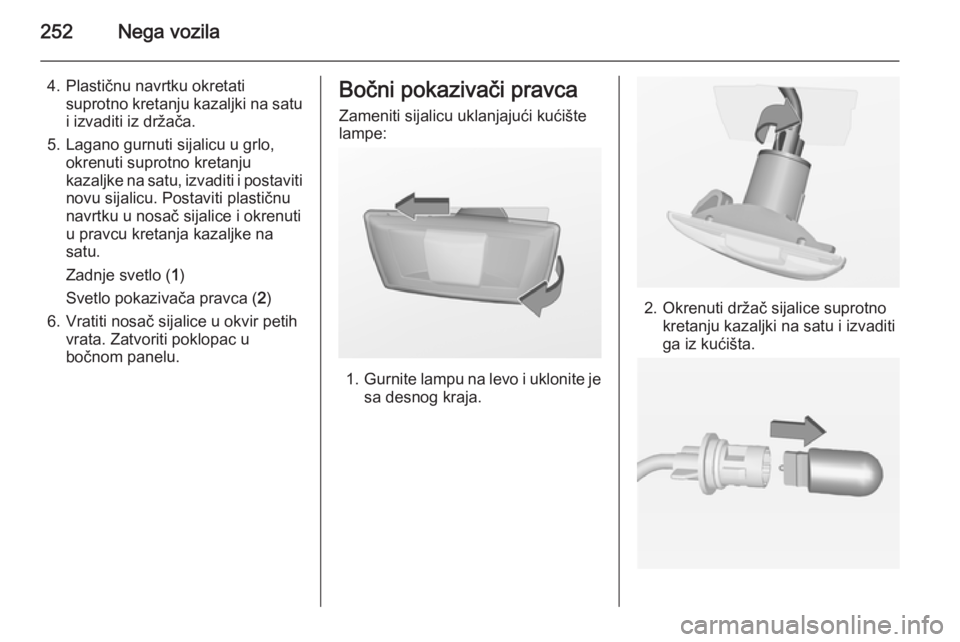

Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.

Nega vozila253
3. Izvući sijalicu iz držača i postavitinovu.
4. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice

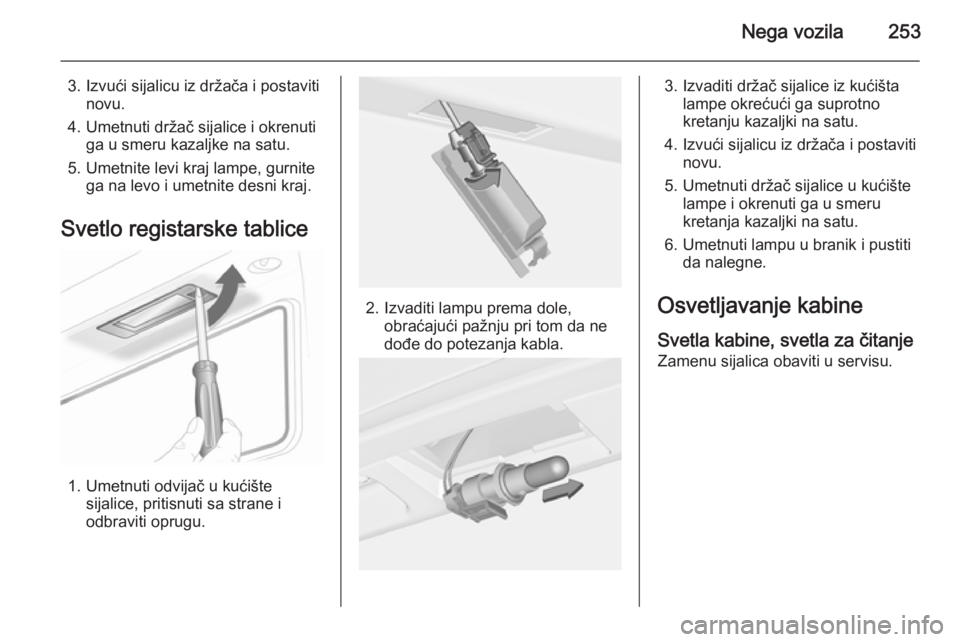

1. Umetnuti odvijač u kućište sijalice, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.
4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.

254Nega vozila
Svetlo prtljažnika

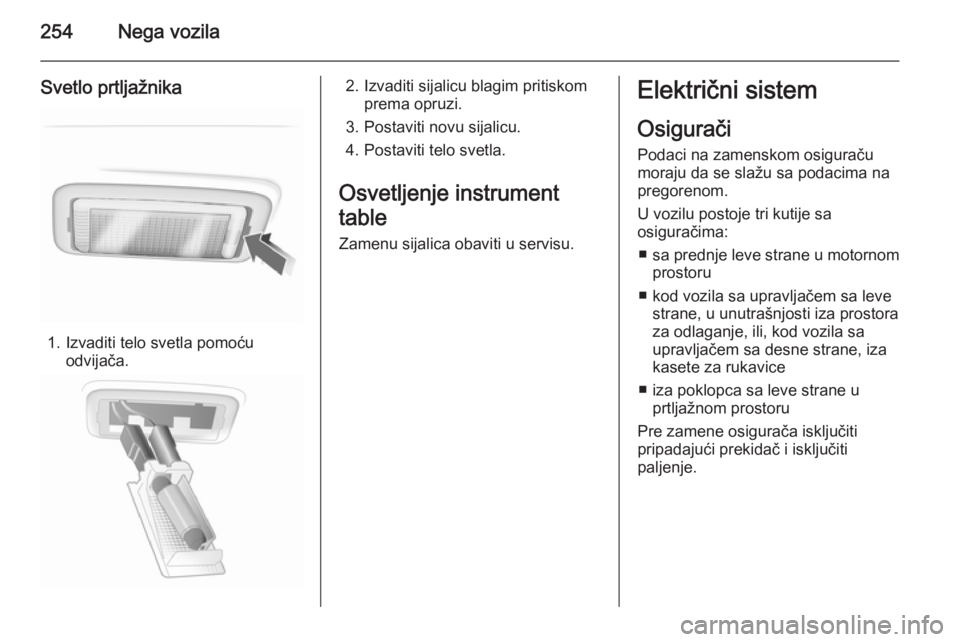

1. Izvaditi telo svetla pomoćuodvijača.
2. Izvaditi sijalicu blagim pritiskomprema opruzi.
3. Postaviti novu sijalicu.
4. Postaviti telo svetla.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači Podaci na zamenskom osiguračumoraju da se slažu sa podacima napregorenom.
U vozilu postoje tri kutije sa
osiguračima:
■ sa prednje leve strane u motornom
prostoru
■ kod vozila sa upravljačem sa leve strane, u unutrašnjosti iza prostora
za odlaganje, ili, kod vozila sa
upravljačem sa desne strane, iza
kasete za rukavice
■ iza poklopca sa leve strane u prtljažnom prostoru
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.

Nega vozila255
Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.

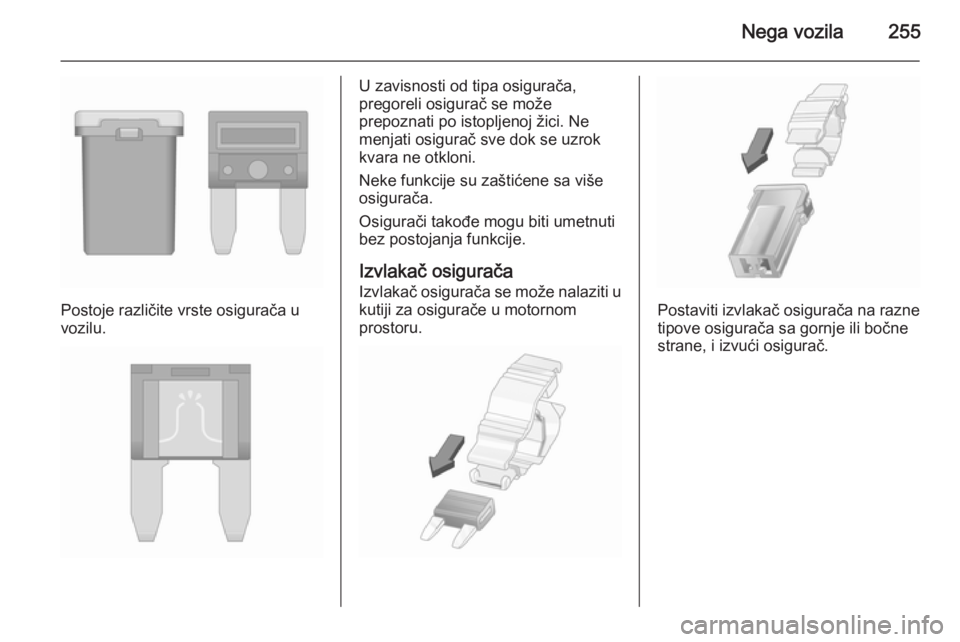

Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

256Nega vozilaKutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru
Odbraviti poklopac, podići ga prema gore i skinuti.

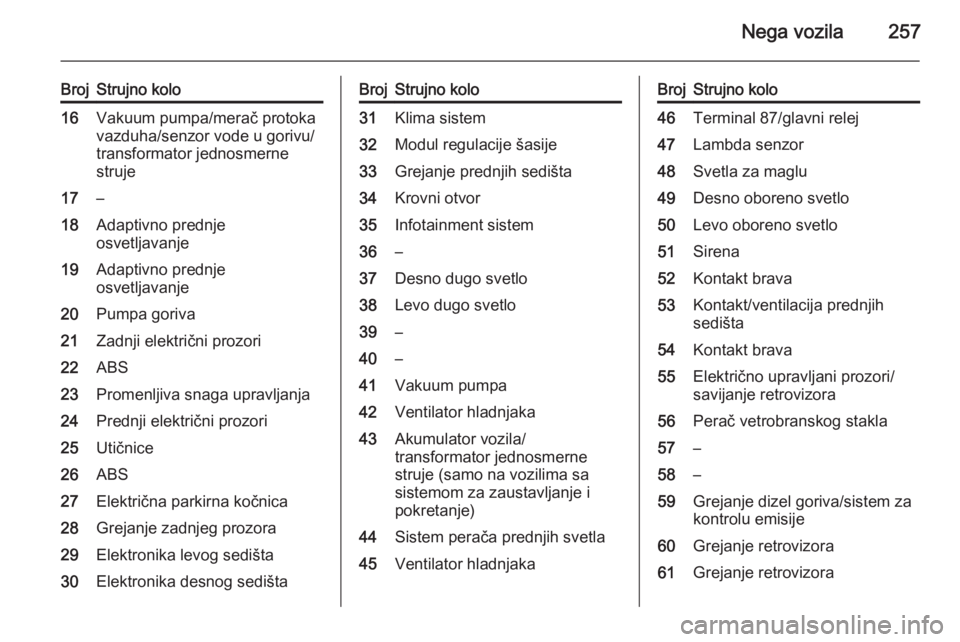

BrojStrujno kolo1Upravljački modul menjača2Upravljački modul motora3–4–5Modul paljenja/upravljački
modul menjača/upravljački
modul motora6Brisači vetrobranskog stakla7–8Ubrizgavanje goriva/sistem
paljenja9Ubrizgavanje goriva/sistem
paljenja10Upravljački modul motora11Lambda senzor12Elektropokretač13Senzor grejanja usisnog grla14Osvetljavanje15Brisač zadnjeg stakla

Nega vozila257
BrojStrujno kolo16Vakuum pumpa/merač protoka
vazduha/senzor vode u gorivu/
transformator jednosmerne
struje17–18Adaptivno prednje
osvetljavanje19Adaptivno prednje
osvetljavanje20Pumpa goriva21Zadnji električni prozori22ABS23Promenljiva snaga upravljanja24Prednji električni prozori25Utičnice26ABS27Električna parkirna kočnica28Grejanje zadnjeg prozora29Elektronika levog sedišta30Elektronika desnog sedištaBrojStrujno kolo31Klima sistem32Modul regulacije šasije33Grejanje prednjih sedišta34Krovni otvor35Infotainment sistem36–37Desno dugo svetlo38Levo dugo svetlo39–40–41Vakuum pumpa42Ventilator hladnjaka43Akumulator vozila/
transformator jednosmerne
struje (samo na vozilima sa
sistemom za zaustavljanje i
pokretanje)44Sistem perača prednjih svetla45Ventilator hladnjakaBrojStrujno kolo46Terminal 87/glavni relej47Lambda senzor48Svetla za maglu49Desno oboreno svetlo50Levo oboreno svetlo51Sirena52Kontakt brava53Kontakt/ventilacija prednjih
sedišta54Kontakt brava55Električno upravljani prozori/
savijanje retrovizora56Perač vetrobranskog stakla57–58–59Grejanje dizel goriva/sistem za
kontrolu emisije60Grejanje retrovizora61Grejanje retrovizora

258Nega vozila
BrojStrujno kolo62–63Senzor zadnjeg stakla64Adaptivno prednje
osvetljavanje65Pomoćna pumpa (samo na
vozilima sa sistemom za
zaustavljanje i pokretanje)66Sistem pranja zadnjeg stakla67Modul regulacije sistema goriva68–69Senzor akumulatora vozila70Senzor za kišu71Senzor akumulatora vozila

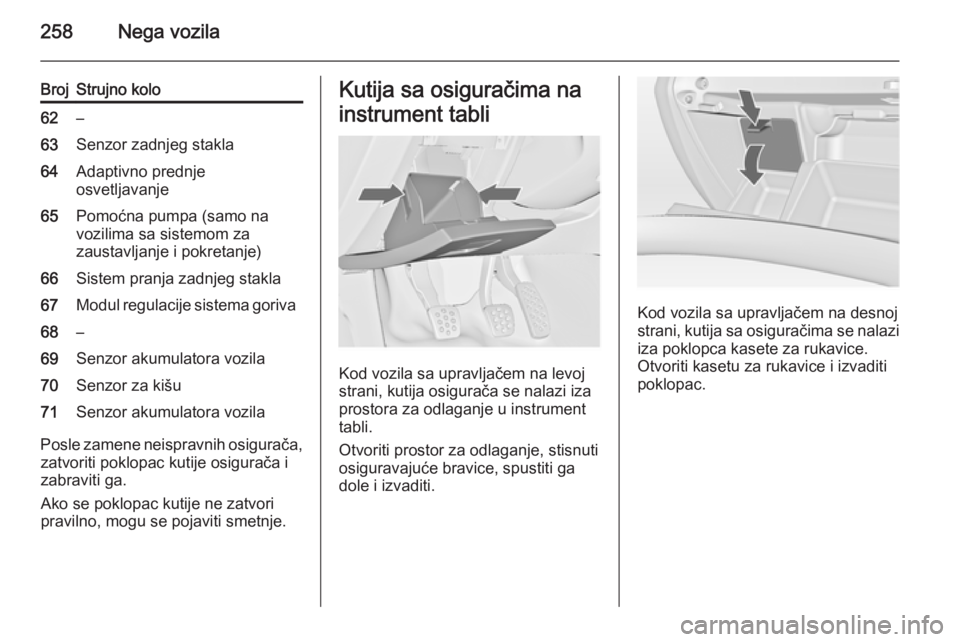

Posle zamene neispravnih osigurača, zatvoriti poklopac kutije osigurača i
zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor za odlaganje, stisnuti
osiguravajuće bravice, spustiti ga
dole i izvaditi.
Kod vozila sa upravljačem na desnoj strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice i izvaditi
poklopac.
