Nega vozila259

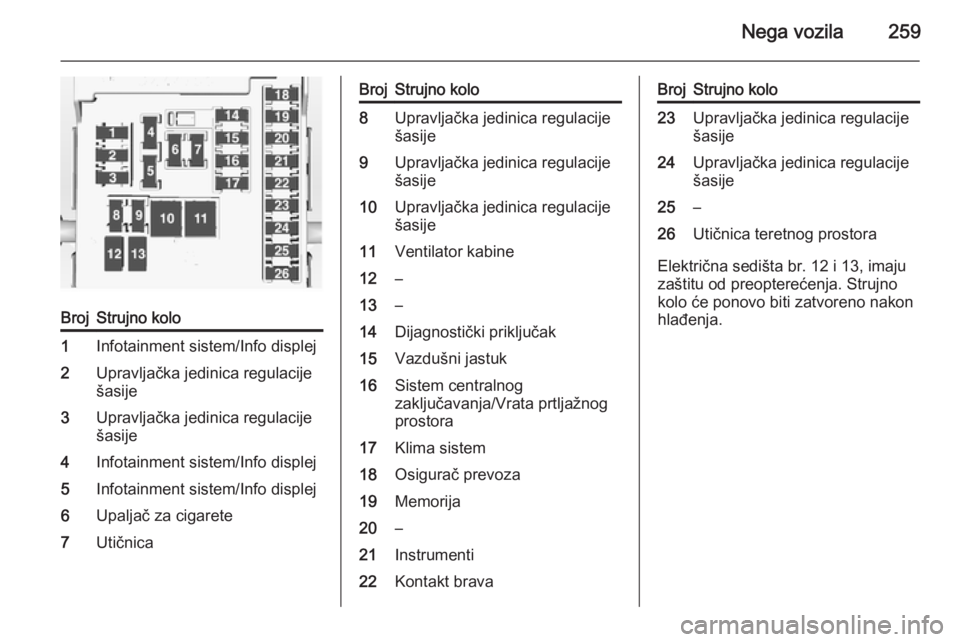

BrojStrujno kolo1Infotainment sistem/Info displej2Upravljačka jedinica regulacije
šasije3Upravljačka jedinica regulacije
šasije4Infotainment sistem/Info displej5Infotainment sistem/Info displej6Upaljač za cigarete7UtičnicaBrojStrujno kolo8Upravljačka jedinica regulacije
šasije9Upravljačka jedinica regulacije
šasije10Upravljačka jedinica regulacije
šasije11Ventilator kabine12–13–14Dijagnostički priključak15Vazdušni jastuk16Sistem centralnog
zaključavanja/Vrata prtljažnog
prostora17Klima sistem18Osigurač prevoza19Memorija20–21Instrumenti22Kontakt bravaBrojStrujno kolo23Upravljačka jedinica regulacije
šasije24Upravljačka jedinica regulacije
šasije25–26Utičnica teretnog prostora
Električna sedišta br. 12 i 13, imaju
zaštitu od preopterećenja. Strujno
kolo će ponovo biti zatvoreno nakon
hlađenja.

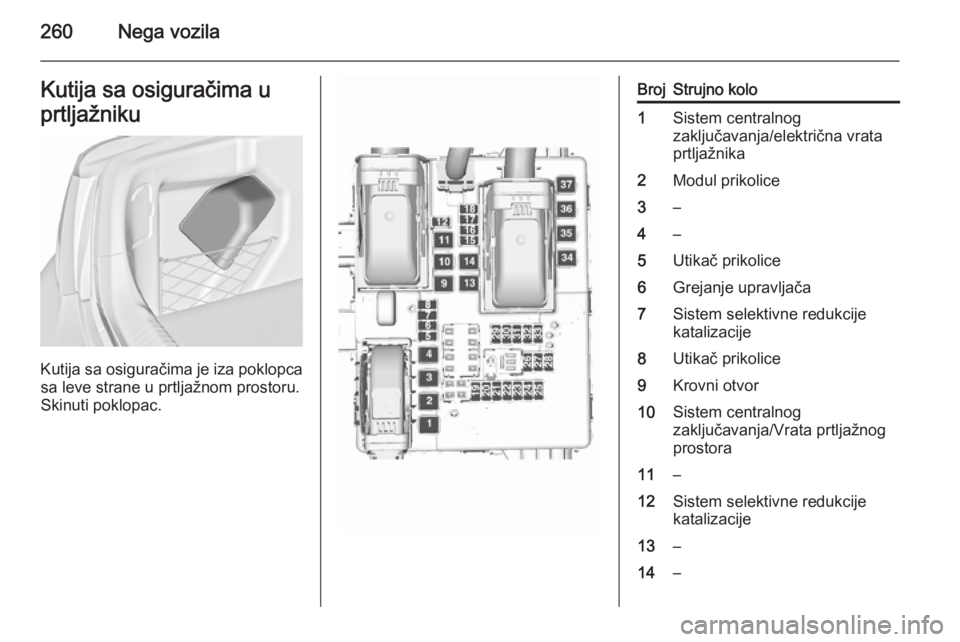

260Nega vozilaKutija sa osiguračima u
prtljažniku
Kutija sa osiguračima je iza poklopca sa leve strane u prtljažnom prostoru.
Skinuti poklopac.
BrojStrujno kolo1Sistem centralnog
zaključavanja/električna vrata
prtljažnika2Modul prikolice3–4–5Utikač prikolice6Grejanje upravljača7Sistem selektivne redukcije
katalizacije8Utikač prikolice9Krovni otvor10Sistem centralnog
zaključavanja/Vrata prtljažnog
prostora11–12Sistem selektivne redukcije
katalizacije13–14–

Nega vozila261
BrojStrujno kolo15Električna brava vrata
prtljažnog prostora16Klima sistem17Sistem selektivne redukcije
katalizacije18Sistem selektivne redukcije
katalizacije19Detektor bočnih prepreka20Detektor bočnih prepreka/
ventilacija prednjih sedišta21Sistem aktivnog ogibljenja/
pomoć dugim svetlima/
tempomat/detekcija
saobraćajnih znakova/
upozorenje o napuštanju
saobraćajne trake/modul
prikolice22Alarmni sistem zaštite od krađe23Pogon na svim točkovima/
alarmni sistem zaštite od krađe24–BrojStrujno kolo25–26–27–28–29Modul prikolice/transportni
osigurač30Detektor bočnih prepreka31–32–33–34Krovni otvor35–36–37–Alati vozila

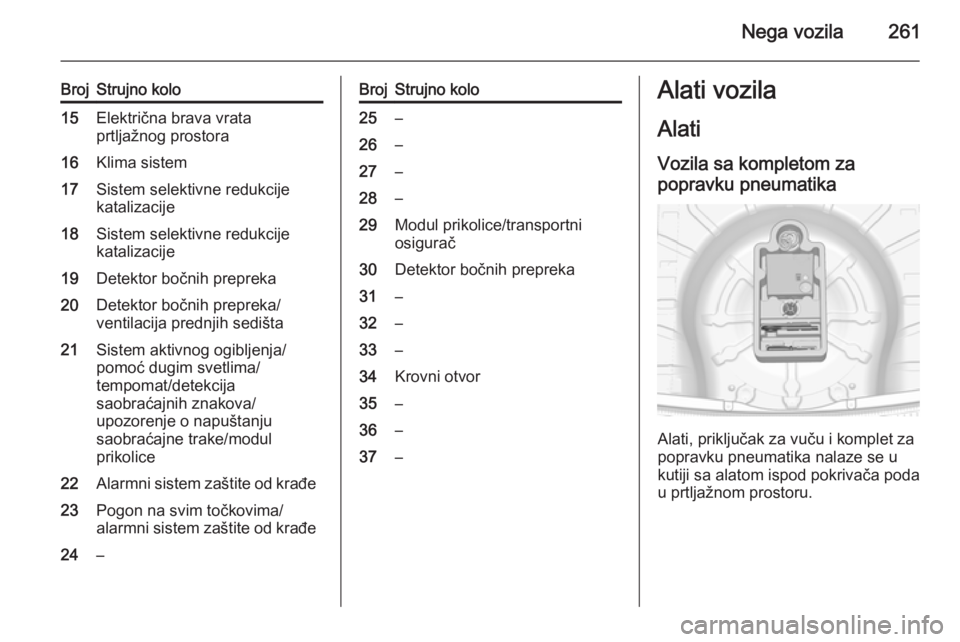

Alati
Vozila sa kompletom za
popravku pneumatika
Alati, priključak za vuču i komplet za
popravku pneumatika nalaze se u
kutiji sa alatom ispod pokrivača poda
u prtljažnom prostoru.

262Nega vozila

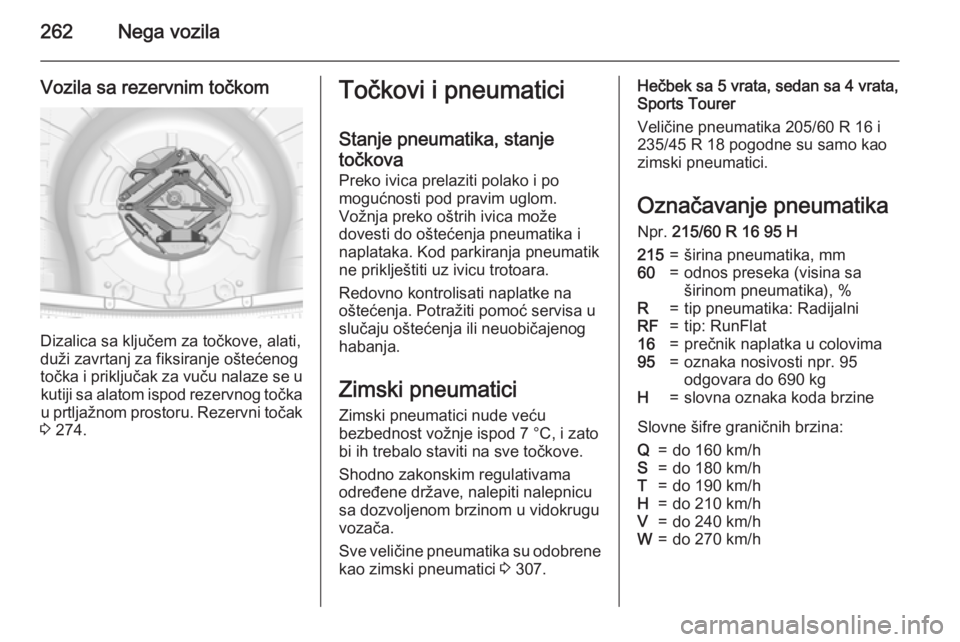

Vozila sa rezervnim točkom
Dizalica sa ključem za točkove, alati,
duži zavrtanj za fiksiranje oštećenog
točka i priključak za vuču nalaze se u kutiji sa alatom ispod rezervnog točkau prtljažnom prostoru. Rezervni točak
3 274.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost vožnje ispod 7 °C, i zato
bi ih trebalo staviti na sve točkove.
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu
sa dozvoljenom brzinom u vidokrugu
vozača.
Sve veličine pneumatika su odobrene kao zimski pneumatici 3 307.Hečbek sa 5 vrata, sedan sa 4 vrata,
Sports Tourer
Veličine pneumatika 205/60 R 16 i
235/45 R 18 pogodne su samo kao
zimski pneumatici.
Označavanje pneumatika
Npr. 215/60 R 16 95 H215=širina pneumatika, mm60=odnos preseka (visina sa
širinom pneumatika), %R=tip pneumatika: RadijalniRF=tip: RunFlat16=prečnik naplatka u colovima95=oznaka nosivosti npr. 95
odgovara do 690 kgH=slovna oznaka koda brzine
Slovne šifre graničnih brzina:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h

Nega vozila263
Pneumatici sa označenimsmerom okretanja Pneumatici sa označenim smerom
okretanja moraju se montirati tako da
se kotrljaju u ispravnom smeru.
Ispravan smer kotrljanja je naznačen
simbolom (npr. strelicom) na bočnom
zidu pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 307.

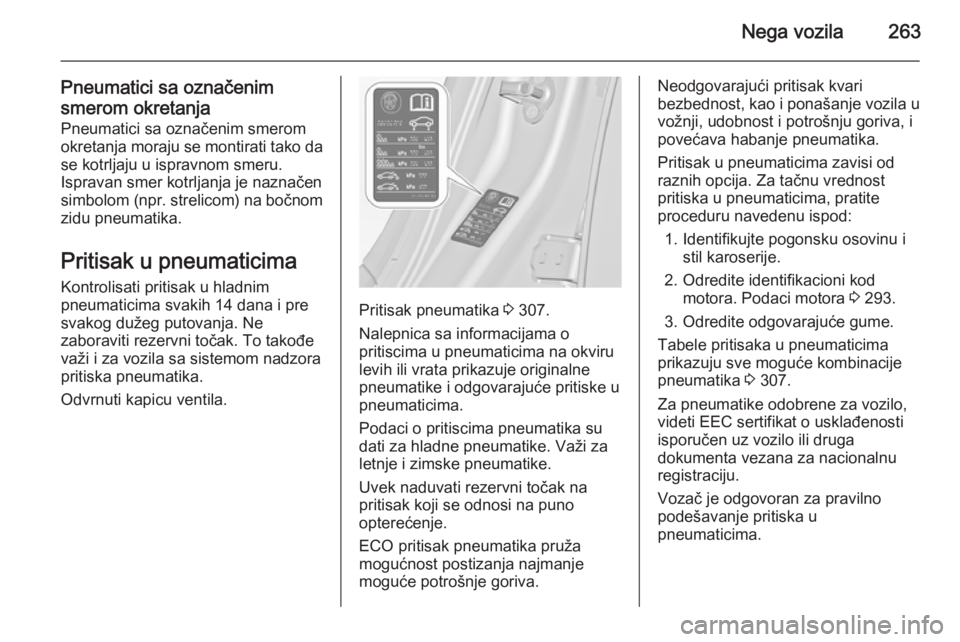

Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru
levih ili vrata prikazuje originalne
pneumatike i odgovarajuće pritiske u
pneumaticima.
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. Važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Identifikujte pogonsku osovinu i stil karoserije.
2. Odredite identifikacioni kod motora. Podaci motora 3 293.
3. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima
prikazuju sve moguće kombinacije
pneumatika 3 307.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.

264Nega vozila9Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika kod
vozila sa sistemom nadzora pritiska
pneumatika, isključiti paljenje. Nakon
podešavanja pritiska u
pneumaticima, uključiti kontakt i
izabrati odgovarajuće podešavanje
na stranici Opterećenje pneumatika
na informacionom centru za vozača
3 116.

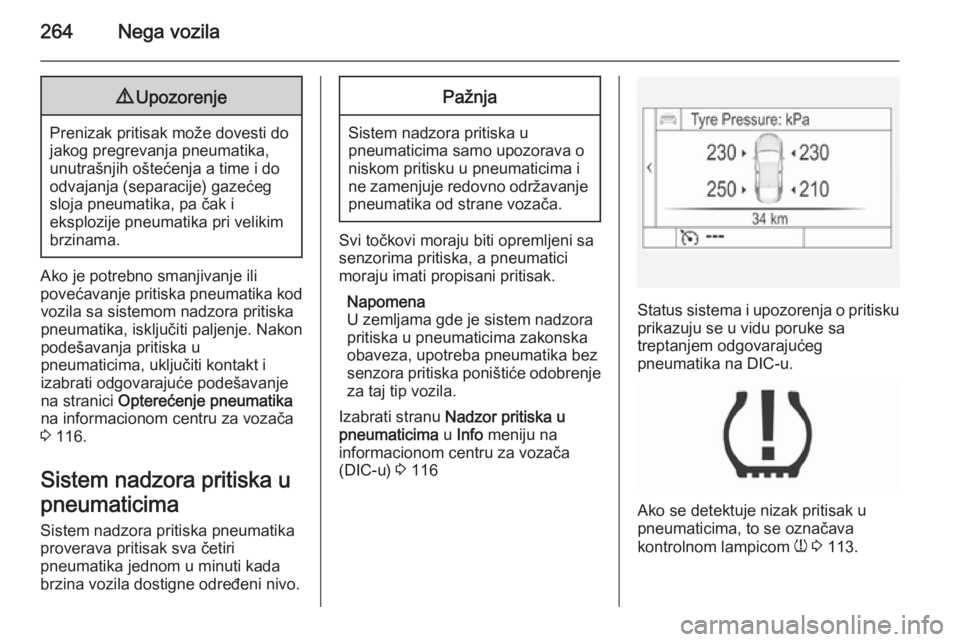

Sistem nadzora pritiska u
pneumaticima
Sistem nadzora pritiska pneumatika
proverava pritisak sva četiri
pneumatika jednom u minuti kada brzina vozila dostigne određeni nivo.
Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.
Izabrati stranu Nadzor pritiska u
pneumaticima u Info meniju na
informacionom centru za vozača
(DIC-u) 3 116
Status sistema i upozorenja o pritisku
prikazuju se u vidu poruke sa
treptanjem odgovarajućeg
pneumatika na DIC-u.
Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 113.

Nega vozila265
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema preporuci 3 307.
Nakon pumpanja, možda će biti potreban određeni period vožnje da
se vrednosti pritiska u pneumaticima
ažuriraju na DIC-u. Može se desiti da
za to vreme w svetli.
Ako w svetli na niskim
temperaturama i gasi se nakon
vožnje, to može da ukazuje na
približavanje niskom pritisku u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 125.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima
pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Rezervni ili privremeni rezervni točak
nisu opremljeni sa senzorima pritiska.
Sistem nadzora pritiska u
pneumaticima neće biti spreman zarad za ove točkove. Kontrolna
lampica w svetli. Za ostala tri točka
sistem i dalje funkcioniše.
Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara na
sistemu kontrole pritiska. Mogu se
koristiti fabrički odobreni kompleti za
popravku.
Spoljašnja radio oprema velike snage
predajnika može prouzrokovati prekid u radu sistema nadzora pritiska
pneumatika.
Pri svakoj zameni pneumatika
senzori sistema nadzora pritiska u
pneumaticima moraju se skinuti i
servisirati. Kod senzora sa navojem
zameniti jezgro ventila i zaptivni
prsten, a kod senzora sa osiguračem
kompletno telo ventila.
Status opterećenja vozila
Prilagoditi pritisak u pneumaticima
uslovima opterećenja u skladu sa
nalepnicom sa informacijama o
pneumaticima ili tabelom sa
pritiscima u pneumaticima 3 307 iizabrati odgovarajuću postavku na
strani Opterećenje pneumatika u
meniju Podešavanja na DIC-u 3 116.
Izabrati:
■ Light (Lako) za udoban pritisak do
3 osobe.
■ Eco (Ekonomično) za ekonomičan
pritisak do 3 osobe.
■ Max (Maksimalno) za maksimalno
opterećenje.

266Nega vozila
Funkcija automatskog
memorisanja
Posle promene pneumatika, vozilo
mora da miruje oko 20 minuta pre
nego što sistem izvrši ponovni
proračun. Sledeći proces ponovnog
memorisanja zahteva 10 minuta
vožnje brzinom od minimum 20 km/h .
U tom slučaju se na informacionom centru vozača (DIC) može prikazati
$ ili vrednost pritiska.
U slučaju problema tokom procesa ponovnog memorisanja, na
informacionom centru za vozača
(DIC) se prikazuje poruka
upozorenja.
Temperaturna zavisnost Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu.
Vrednost pritiska pneumatika
prikazana na informacionom centru
vozača (DIC) pokazuje trenutni
pritisak pneumatika. Stoga je važno
proveriti pritisak pneumatika kad je

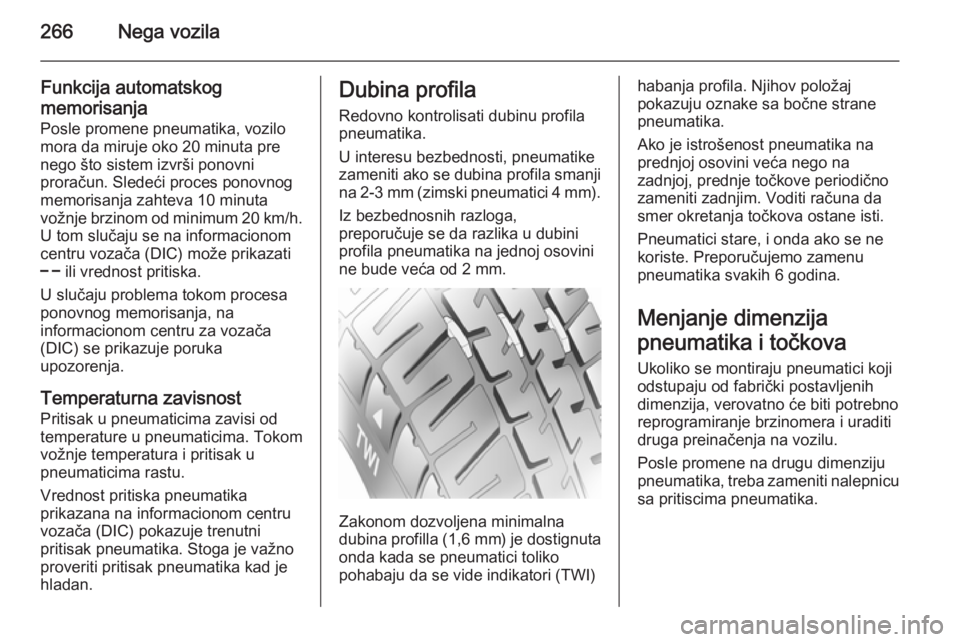

hladan.Dubina profila
Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti, pneumatike
zameniti ako se dubina profila smanji na 2-3 mm (zimski pneumatici 4 mm ).
Iz bezbednosnih razloga,
preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profilla ( 1,6 mm) je dostignuta
onda kada se pneumatici toliko
pohabaju da se vide indikatori (TWI)
habanja profila. Njihov položaj
pokazuju oznake sa bočne strane
pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove periodično
zameniti zadnjim. Voditi računa da
smer okretanja točkova ostane isti.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih 6 godina.
Menjanje dimenzija
pneumatika i točkova
Ukoliko se montiraju pneumatici koji
odstupaju od fabrički postavljenih
dimenzija, verovatno će biti potrebno
reprogramiranje brzinomera i uraditi
druga preinačenja na vozilu.
Posle promene na drugu dimenziju
pneumatika, treba zameniti nalepnicu
sa pritiscima pneumatika.

Nega vozila2679Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Poklopci točkova
(ratkapne) Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i pneumatika.
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.
9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Vozila sa točkovima od čelika: Kada
se koriste sigurnosne navrtke za
točkove, ne pričvršćujte poklopce
točkova (ratkapne).
Kapice točka
Točkovi dimenzija 245/35 R20 imaju
posebnu kapicu. Za skidanje kapica
sa demontiranog točka prvo treba
otkačiti poluge, jednu po jednu.
Nakon toga pritisnuti kapicu na
sredini s leđne strane i izvaditi je.
Za montiranje prvo podesiti kapicu
točka u cilju da nogice naležu u
žljebove.
Lanci za sneg
Lanci za sneg su jedino dozvoljeni na prednjim točkovima.
Uvek koristiti samo lance sa sitnim karikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca),
ne vire više od 10 mm.
9 Upozorenje
Oštećeni pneumatik može da
eksplodira.

268Nega vozila
Vozilo sa 5 vrata, Sedan sa 4 vrata,
Sports Tourer
Lanci za sneg su odobreni samo na
pneumaticima dimenzija 205/60 R16 ,
215/60 R16, 225/55 R17, 225/45 R18, 225/50 R17 i
235/45 R18.
Country Tourer
Lanci za sneg su odobreni samo za dimenziju pneumatika od
235/45 R18.
Privremeni rezervni točak
Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
Komplet za popravku
pneumatika Manja oštećenja gazeće površine
pneumatika, mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.Oštećenja veća od 4 mm, kao i
oštećenja bočne strane pneumatika, ne mogu se popravljati kompletom za
popravku pneumatika.9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugroženo.
Ako imate izduvan pneumatik:
Povući ručnu kočnicu i ukopčati prvu brzinu, hod unazad ili P.
Komplet za popravku pneumatika se
nalazi ispod pokrivača poda, u
prostoru za odlaganje u prtljažniku.
1. Izvaditi komplet za popravku pneumatika iz prtljažnika.
2. Izvaditi kompresor.
3. Izvaditi kabl za električni priključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.
