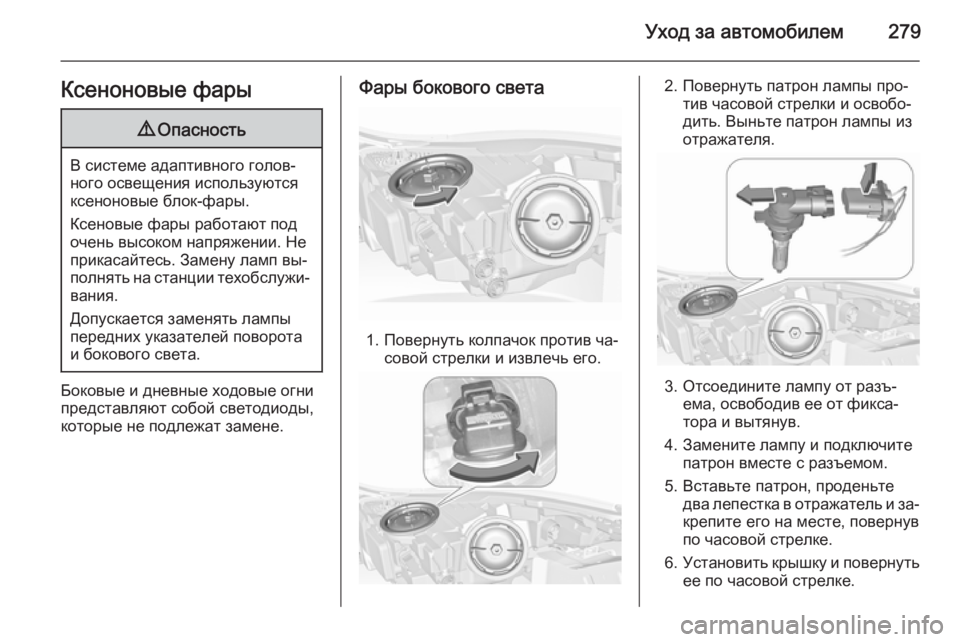

Уход за автомобилем279Ксеноновые фары9Опасность
В системе адаптивного голов‐
ного освещения используются
ксеноновые блок-фары.
Ксеновые фары работают под
очень высоком напряжении. Не
прикасайтесь. Замену ламп вы‐
полнять на станции техобслужи‐ вания.
Допускается заменять лампы
передних указателей поворота
и бокового света.
Боковые и дневные ходовые огни представляют собой светодиоды,
которые не подлежат замене.
Фары бокового света
1. Повернуть колпачок против ча‐ совой стрелки и извлечь его.
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините лампу от разъ‐ ема, освободив ее от фикса‐
тора и вытянув.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.

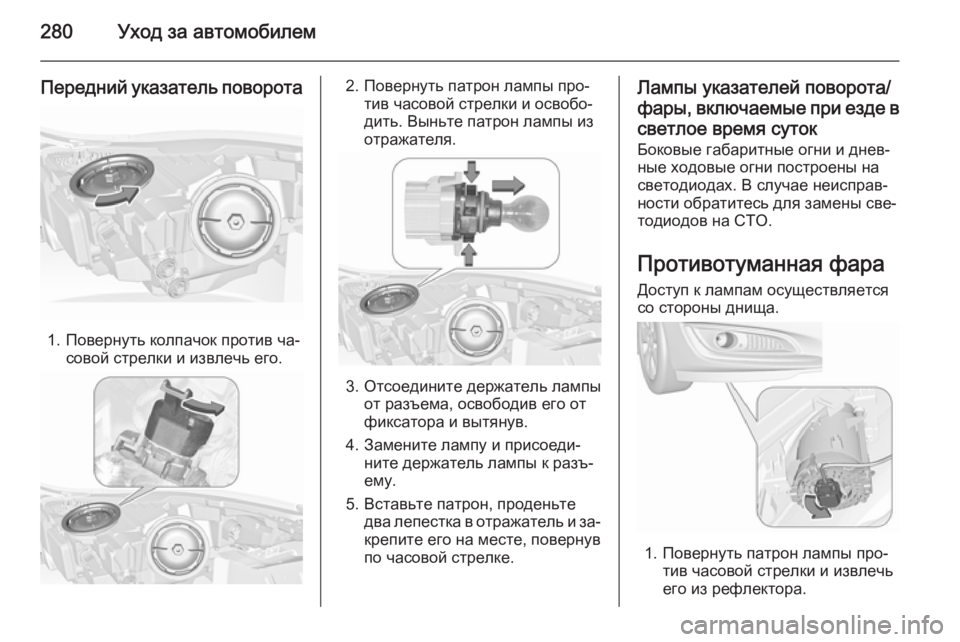

280Уход за автомобилем
Передний указатель поворота
1. Повернуть колпачок против ча‐совой стрелки и извлечь его.
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините держатель лампы от разъема, освободив его от
фиксатора и вытянув.
4. Замените лампу и присоеди‐ ните держатель лампы к разъ‐
ему.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в светлое время суток Боковые габаритные огни и днев‐
ные ходовые огни построены на
светодиодах. В случае неисправ‐
ности обратитесь для замены све‐
тодиодов на СТО.
Противотуманная фара Доступ к лампам осуществляется
со стороны днища.
1. Повернуть патрон лампы про‐
тив часовой стрелки и извлечь
его из рефлектора.

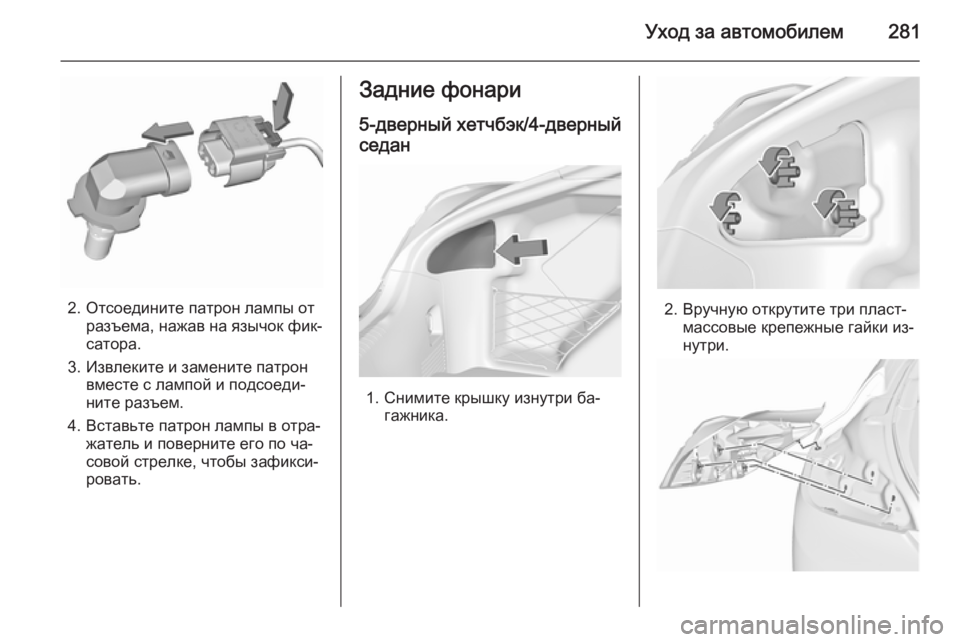

Уход за автомобилем281
2. Отсоедините патрон лампы отразъема, нажав на язычок фик‐
сатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон лампы в отра‐ жатель и поверните его по ча‐
совой стрелке, чтобы зафикси‐
ровать.
Задние фонари
5-дверный хетчбэк/4-дверный
седан
1. Снимите крышку изнутри ба‐ гажника.
2. Вручную открутите три пласт‐массовые крепежные гайки из‐
нутри.

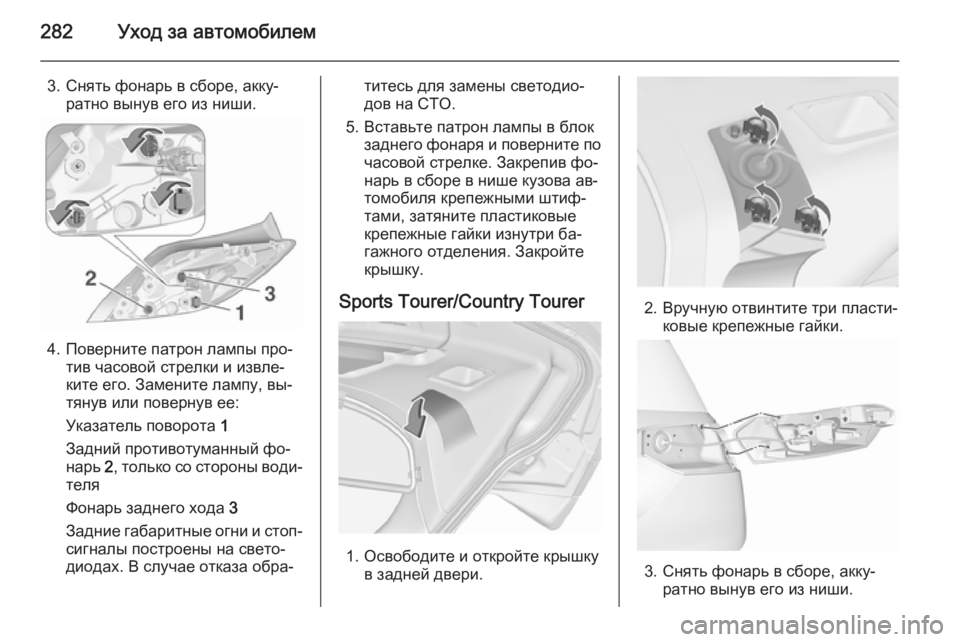

282Уход за автомобилем
3. Снять фонарь в сборе, акку‐ратно вынув его из ниши.
4. Поверните патрон лампы про‐тив часовой стрелки и извле‐
ките его. Замените лампу, вы‐
тянув или повернув ее:
Указатель поворота 1
Задний противотуманный фо‐
нарь 2, только со стороны води‐
теля
Фонарь заднего хода 3
Задние габаритные огни и стоп- сигналы построены на свето‐
диодах. В случае отказа обра‐
титесь для замены светодио‐
дов на СТО.
5. Вставьте патрон лампы в блок заднего фонаря и поверните по
часовой стрелке. Закрепив фо‐
нарь в сборе в нише кузова ав‐
томобиля крепежными штиф‐
тами, затяните пластиковые
крепежные гайки изнутри ба‐
гажного отделения. Закройте
крышку.
Sports Tourer/Country Tourer
1. Освободите и откройте крышку в задней двери.
2. Вручную отвинтите три пласти‐ковые крепежные гайки.
3. Снять фонарь в сборе, акку‐ратно вынув его из ниши.

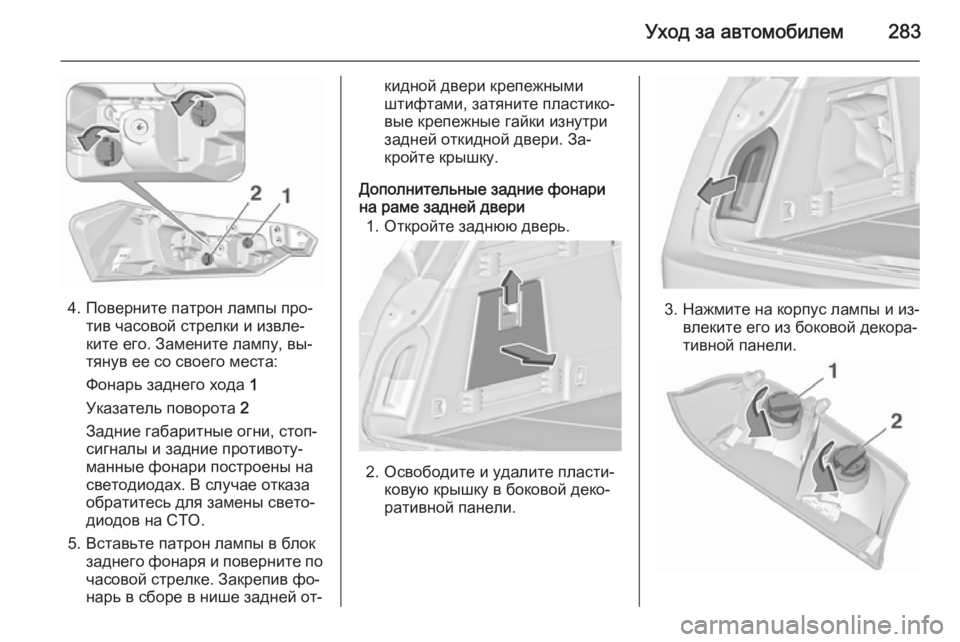

Уход за автомобилем283
4. Поверните патрон лампы про‐тив часовой стрелки и извле‐
ките его. Замените лампу, вы‐
тянув ее со своего места:
Фонарь заднего хода 1
Указатель поворота 2
Задние габаритные огни, стоп-
сигналы и задние противоту‐
манные фонари построены на
светодиодах. В случае отказа
обратитесь для замены свето‐
диодов на СТО.
5. Вставьте патрон лампы в блок заднего фонаря и поверните по
часовой стрелке. Закрепив фо‐
нарь в сборе в нише задней от‐
кидной двери крепежными
штифтами, затяните пластико‐
вые крепежные гайки изнутри
задней откидной двери. За‐
кройте крышку.
Дополнительные задние фонари
на раме задней двери
1. Откройте заднюю дверь.
2. Освободите и удалите пласти‐ ковую крышку в боковой деко‐
ративной панели.
3. Нажмите на корпус лампы и из‐ влеките его из боковой декора‐
тивной панели.

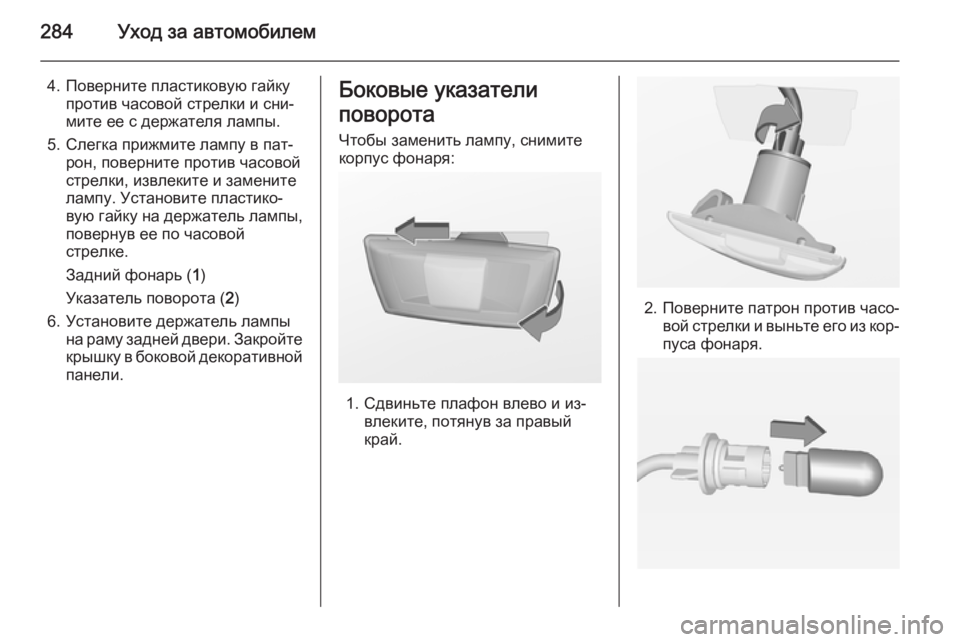

284Уход за автомобилем
4. Поверните пластиковую гайкупротив часовой стрелки и сни‐
мите ее с держателя лампы.
5. Слегка прижмите лампу в пат‐ рон, поверните против часовой
стрелки, извлеките и замените
лампу. Установите пластико‐
вую гайку на держатель лампы,
повернув ее по часовой
стрелке.
Задний фонарь ( 1)
Указатель поворота ( 2)
6. Установите держатель лампы на раму задней двери. Закройте
крышку в боковой декоративной панели.Боковые указатели
поворота Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.

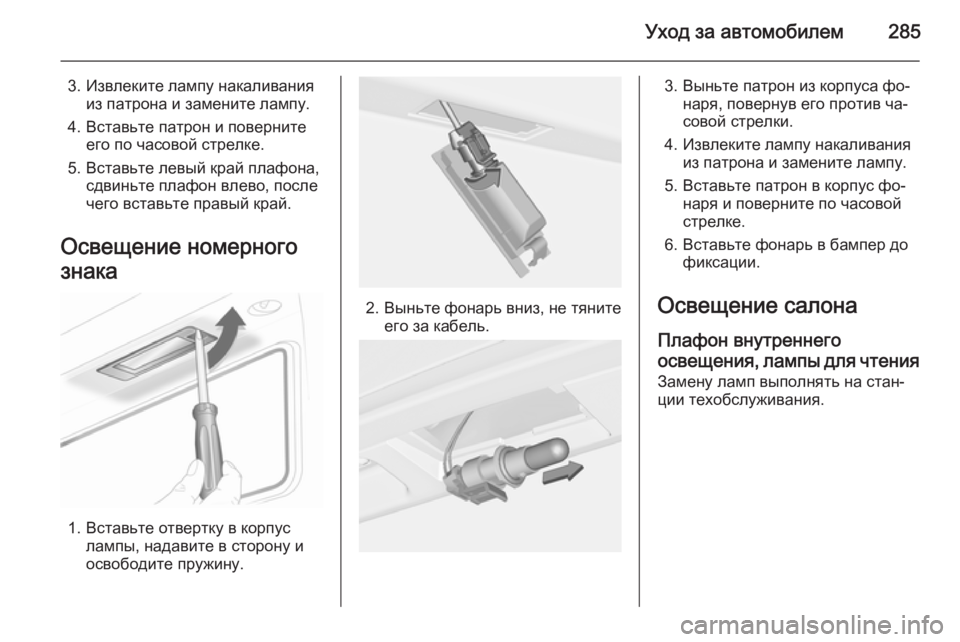

Уход за автомобилем285
3. Извлеките лампу накаливанияиз патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного
знака
1. Вставьте отвертку в корпус лампы, надавите в сторону и
освободите пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпуса фо‐ наря, повернув его против ча‐
совой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовойстрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.

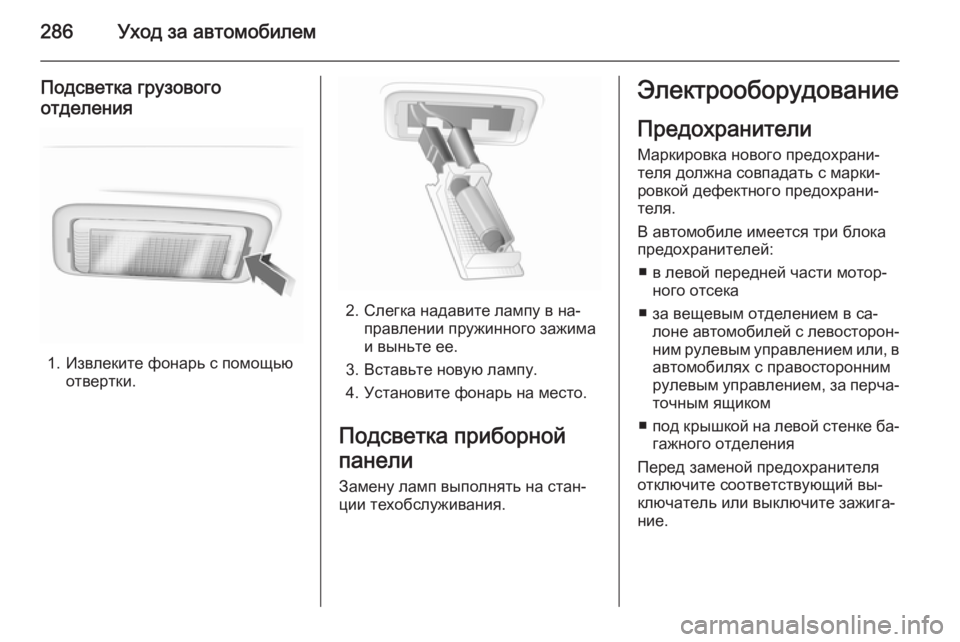

286Уход за автомобилем
Подсветка грузового
отделения
1. Извлеките фонарь с помощью отвертки.
2. Слегка надавите лампу в на‐ правлении пружинного зажима
и выньте ее.
3. Вставьте новую лампу.
4. Установите фонарь на место.
Подсветка приборной
панели Замену ламп выполнять на стан‐
ции техобслуживания.
Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
■ в левой передней части мотор‐ ного отсека
■ за вещевым отделением в са‐ лоне автомобилей с левосторон‐
ним рулевым управлением или, в автомобилях с правосторонним
рулевым управлением, за перча‐ точным ящиком
■ под крышкой на левой стенке ба‐
гажного отделения
Перед заменой предохранителя отключите соответствующий вы‐ключатель или выключите зажига‐
ние.

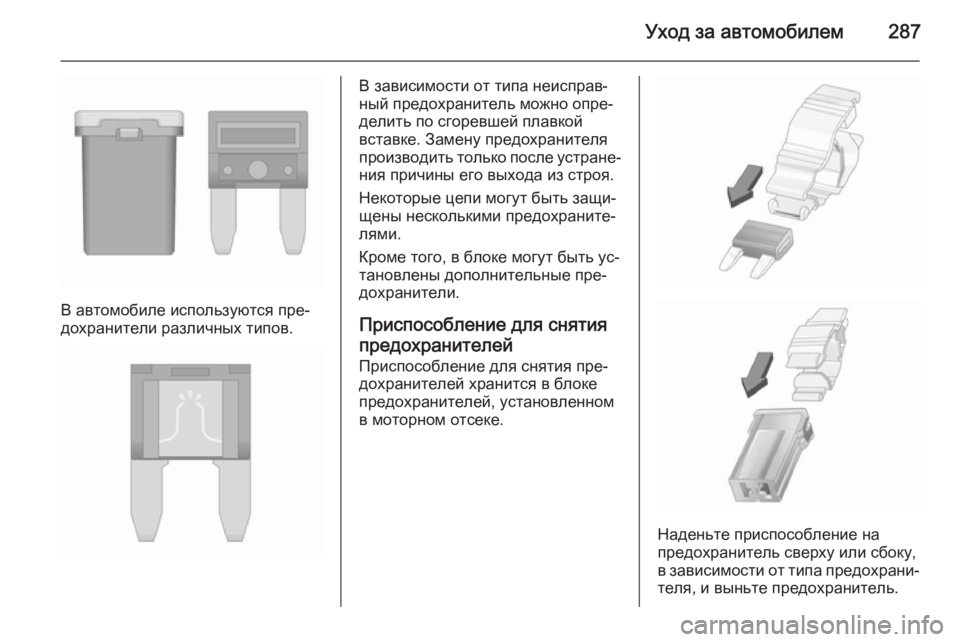

Уход за автомобилем287
В автомобиле используются пре‐
дохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐
теля, и выньте предохранитель.

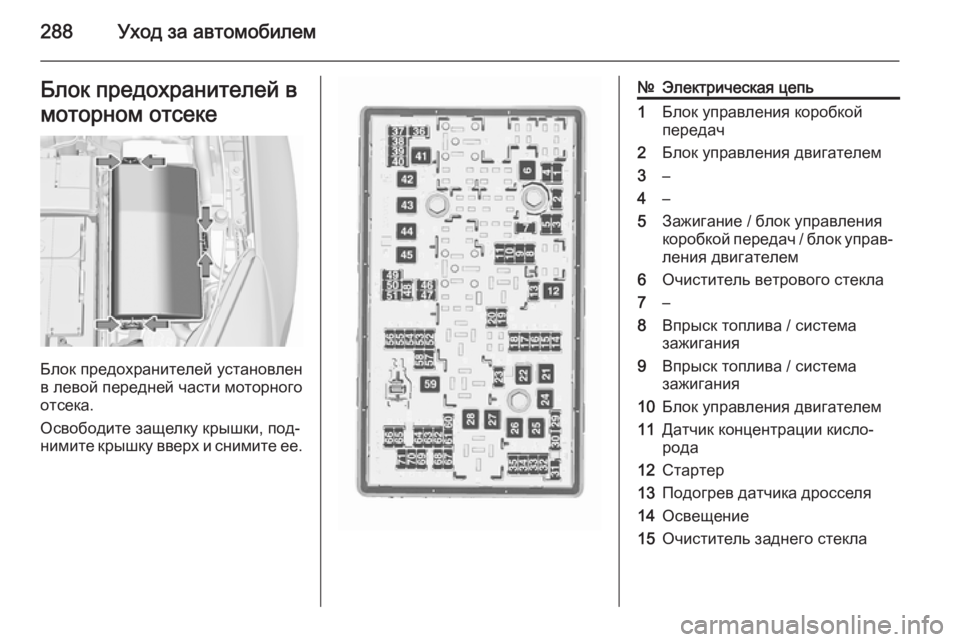

288Уход за автомобилемБлок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки, под‐
нимите крышку вверх и снимите ее.
№Электрическая цепь1Блок управления коробкой
передач2Блок управления двигателем3–4–5Зажигание / блок управления
коробкой передач / блок управ‐ ления двигателем6Очиститель ветрового стекла7–8Впрыск топлива / система
зажигания9Впрыск топлива / система
зажигания10Блок управления двигателем11Датчик концентрации кисло‐
рода12Стартер13Подогрев датчика дросселя14Освещение15Очиститель заднего стекла
