OPEL INSIGNIA 2015 Instruksjonsbok

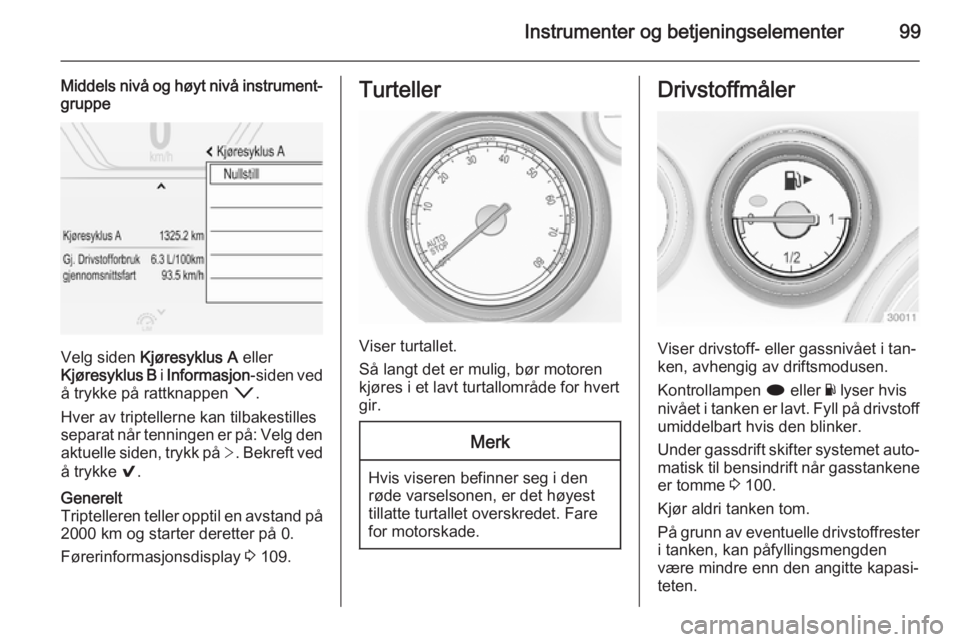

Instrumenter og betjeningselementer99
Middels nivå og høyt nivå instrument‐gruppe
Velg siden Kjøresyklus A eller
Kjøresyklus B i Informasjon -siden ved
å trykke på rattknappen o.
Hver av triptellerne kan tilbakestilles
separat når tenningen er på: Velg den
aktuelle siden, trykk på >. Bekreft ved
å trykke 9.
Generelt
Triptelleren teller opptil en avstand på
2000 km og starter deretter på 0.
Førerinformasjonsdisplay 3 109.Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser drivstoff- eller gassnivået i tan‐
ken, avhengig av driftsmodusen.
Kontrollampen i eller Y lyser hvis
nivået i tanken er lavt. Fyll på drivstoff umiddelbart hvis den blinker.
Under gassdrift skifter systemet auto‐
matisk til bensindrift når gasstankene er tomme 3 100.
Kjør aldri tanken tom.
På grunn av eventuelle drivstoffrester
i tanken, kan påfyllingsmengden
være mindre enn den angitte kapasi‐
teten.

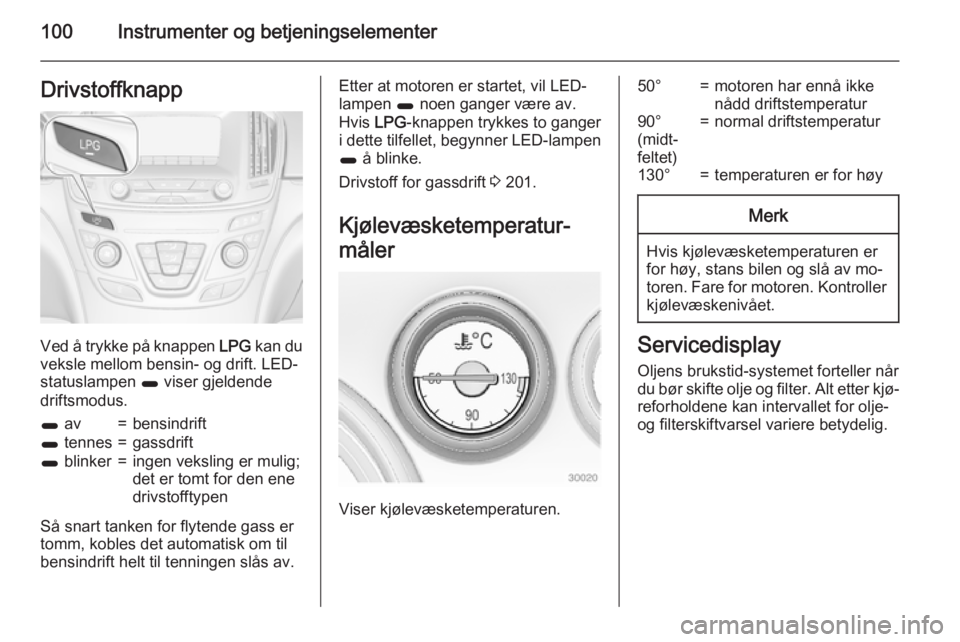

100Instrumenter og betjeningselementerDrivstoffknapp
Ved å trykke på knappen LPG kan du
veksle mellom bensin- og drift. LED-
statuslampen 1 viser gjeldende
driftsmodus.
1 av=bensindrift1 tennes=gassdrift1 blinker=ingen veksling er mulig;
det er tomt for den ene
drivstofftypen
Så snart tanken for flytende gass er
tomm, kobles det automatisk om til
bensindrift helt til tenningen slås av.
Etter at motoren er startet, vil LED-
lampen 1 noen ganger være av.
Hvis LPG-knappen trykkes to ganger
i dette tilfellet, begynner LED-lampen
1 å blinke.
Drivstoff for gassdrift 3 201.
Kjølevæsketemperatur‐
måler
Viser kjølevæsketemperaturen.
50°=motoren har ennå ikke
nådd driftstemperatur90°
(midt‐
feltet)=normal driftstemperatur130°=temperaturen er for høyMerk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av mo‐
toren. Fare for motoren. Kontroller
kjølevæskenivået.
Servicedisplay
Oljens brukstid-systemet forteller når
du bør skifte olje og filter. Alt etter kjø‐ reforholdene kan intervallet for olje-
og filterskiftvarsel variere betydelig.

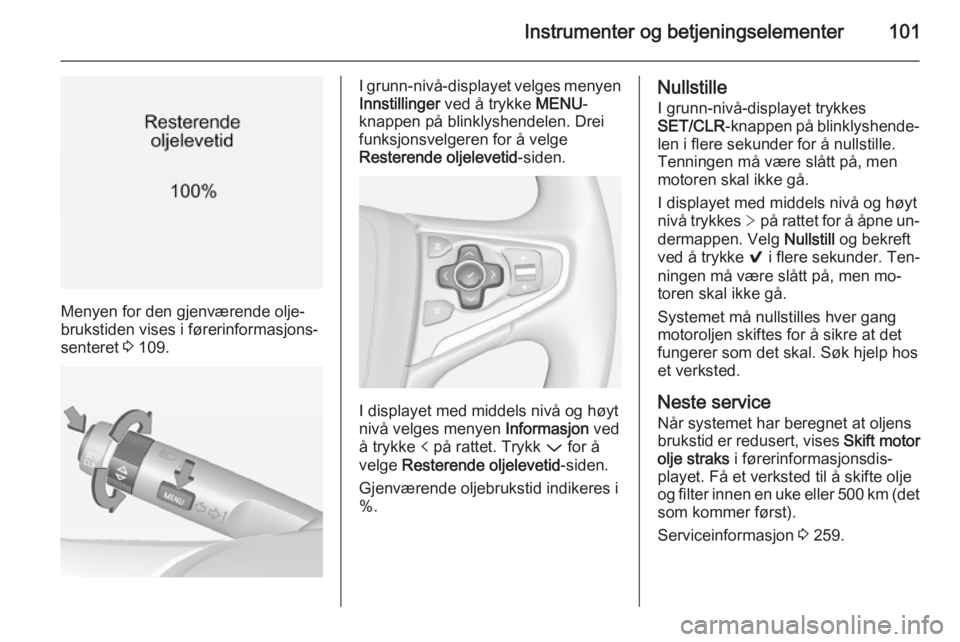

Instrumenter og betjeningselementer101
Menyen for den gjenværende olje‐
brukstiden vises i førerinformasjons‐ senteret 3 109.
I grunn-nivå-displayet velges menyen
Innstillinger ved å trykke MENU-
knappen på blinklyshendelen. Drei
funksjonsvelgeren for å velge
Resterende oljelevetid -siden.
I displayet med middels nivå og høyt
nivå velges menyen Informasjon ved
å trykke p på rattet. Trykk P for å
velge Resterende oljelevetid -siden.
Gjenværende oljebrukstid indikeres i %.
Nullstille
I grunn-nivå-displayet trykkes
SET/CLR -knappen på blinklyshende‐
len i flere sekunder for å nullstille. Tenningen må være slått på, men
motoren skal ikke gå.
I displayet med middels nivå og høyt nivå trykkes > på rattet for å åpne un‐
dermappen. Velg Nullstill og bekreft
ved å trykke 9 i flere sekunder. Ten‐
ningen må være slått på, men mo‐
toren skal ikke gå.
Systemet må nullstilles hver gang motoroljen skiftes for å sikre at det fungerer som det skal. Søk hjelp hoset verksted.
Neste service Når systemet har beregnet at oljens
brukstid er redusert, vises Skift motor
olje straks i førerinformasjonsdis‐
playet. Få et verksted til å skifte olje
og filter innen en uke eller 500 km (det som kommer først).
Serviceinformasjon 3 259.

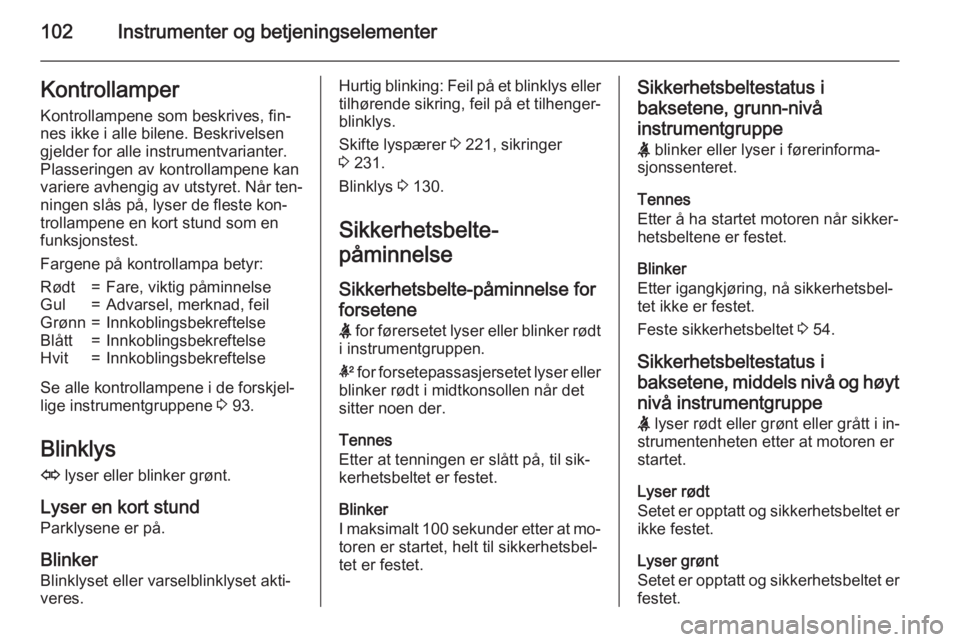

102Instrumenter og betjeningselementerKontrollamperKontrollampene som beskrives, fin‐
nes ikke i alle bilene. Beskrivelsen
gjelder for alle instrumentvarianter.
Plasseringen av kontrollampene kan
variere avhengig av utstyret. Når ten‐
ningen slås på, lyser de fleste kon‐
trollampene en kort stund som en
funksjonstest.
Fargene på kontrollampa betyr:Rødt=Fare, viktig påminnelseGul=Advarsel, merknad, feilGrønn=InnkoblingsbekreftelseBlått=InnkoblingsbekreftelseHvit=Innkoblingsbekreftelse
Se alle kontrollampene i de forskjel‐
lige instrumentgruppene 3 93.
Blinklys O lyser eller blinker grønt.
Lyser en kort stund Parklysene er på.
Blinker
Blinklyset eller varselblinklyset akti‐
veres.
Hurtig blinking: Feil på et blinklys eller tilhørende sikring, feil på et tilhenger‐
blinklys.
Skifte lyspærer 3 221, sikringer
3 231.
Blinklys 3 130.
Sikkerhetsbelte-
påminnelse
Sikkerhetsbelte-påminnelse for
forsetene
X for førersetet lyser eller blinker rødt
i instrumentgruppen.
k for forsetepassasjersetet lyser eller
blinker rødt i midtkonsollen når det
sitter noen der.
Tennes
Etter at tenningen er slått på, til sik‐
kerhetsbeltet er festet.
Blinker
I maksimalt 100 sekunder etter at mo‐
toren er startet, helt til sikkerhetsbel‐
tet er festet.Sikkerhetsbeltestatus i
baksetene, grunn-nivå instrumentgruppe
X blinker eller lyser i førerinforma‐
sjonssenteret.
Tennes
Etter å ha startet motoren når sikker‐ hetsbeltene er festet.
Blinker
Etter igangkjøring, nå sikkerhetsbel‐
tet ikke er festet.
Feste sikkerhetsbeltet 3 54.
Sikkerhetsbeltestatus i
baksetene, middels nivå og høyt nivå instrumentgruppe
X lyser rødt eller grønt eller grått i in‐
strumentenheten etter at motoren er
startet.
Lyser rødt
Setet er opptatt og sikkerhetsbeltet er ikke festet.
Lyser grønt
Setet er opptatt og sikkerhetsbeltet er
festet.

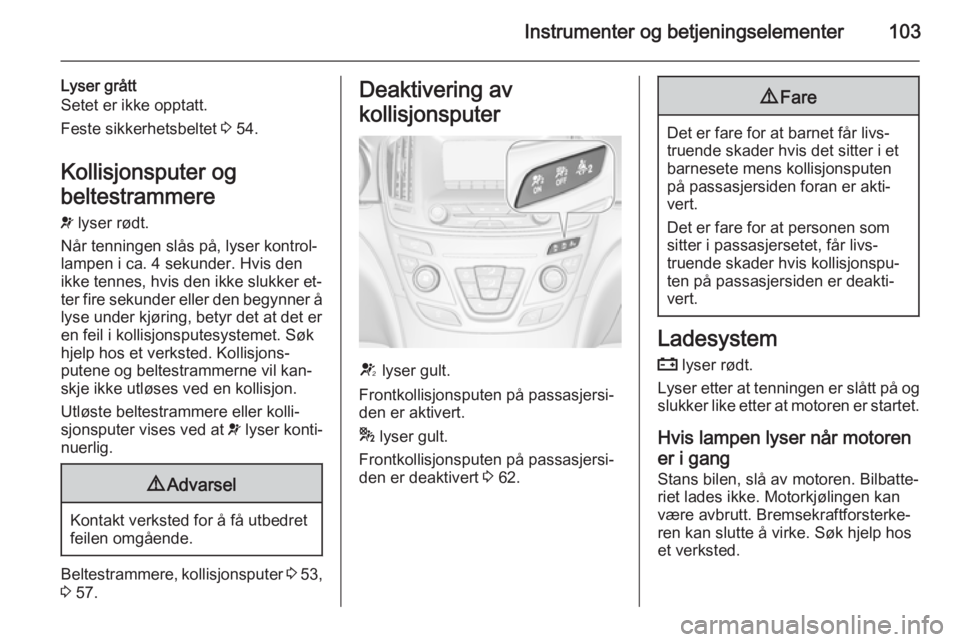

Instrumenter og betjeningselementer103
Lyser grått
Setet er ikke opptatt.
Feste sikkerhetsbeltet 3 54.
Kollisjonsputer og
beltestrammere
v lyser rødt.
Når tenningen slås på, lyser kontrol‐
lampen i ca. 4 sekunder. Hvis den
ikke tennes, hvis den ikke slukker et‐
ter fire sekunder eller den begynner å lyse under kjøring, betyr det at det er
en feil i kollisjonsputesystemet. Søk
hjelp hos et verksted. Kollisjons‐
putene og beltestrammerne vil kan‐
skje ikke utløses ved en kollisjon.
Utløste beltestrammere eller kolli‐
sjonsputer vises ved at v lyser konti‐
nuerlig.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Beltestrammere, kollisjonsputer 3 53,
3 57.
Deaktivering av
kollisjonsputer
V lyser gult.
Frontkollisjonsputen på passasjersi‐
den er aktivert.
* lyser gult.
Frontkollisjonsputen på passasjersi‐ den er deaktivert 3 62.
9 Fare
Det er fare for at barnet får livs‐
truende skader hvis det sitter i et
barnesete mens kollisjonsputen
på passasjersiden foran er akti‐
vert.
Det er fare for at personen som
sitter i passasjersetet, får livs‐
truende skader hvis kollisjonspu‐
ten på passasjersiden er deakti‐
vert.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motorener i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.

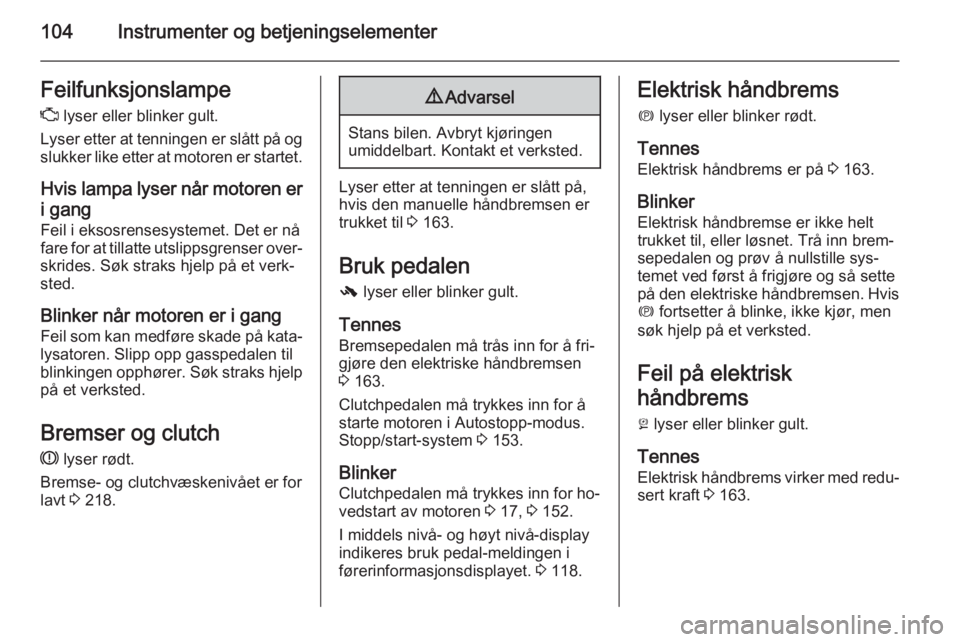

104Instrumenter og betjeningselementerFeilfunksjonslampeZ lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampa lyser når motoren eri gang
Feil i eksosrensesystemet. Det er nå
fare for at tillatte utslippsgrenser over‐
skrides. Søk straks hjelp på et verk‐
sted.
Blinker når motoren er i gang
Feil som kan medføre skade på kata‐
lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk straks hjelp på et verksted.
Bremser og clutch
R lyser rødt.
Bremse- og clutchvæskenivået er for
lavt 3 218.9 Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser etter at tenningen er slått på,
hvis den manuelle håndbremsen er
trukket til 3 163.
Bruk pedalen - lyser eller blinker gult.
Tennes
Bremsepedalen må trås inn for å fri‐ gjøre den elektriske håndbremsen
3 163.
Clutchpedalen må trykkes inn for å
starte motoren i Autostopp-modus.
Stopp/start-system 3 153.
Blinker Clutchpedalen må trykkes inn for ho‐
vedstart av motoren 3 17, 3 152.
I middels nivå- og høyt nivå-display
indikeres bruk pedal-meldingen i førerinformasjonsdisplayet. 3 118.
Elektrisk håndbrems
m lyser eller blinker rødt.
Tennes
Elektrisk håndbrems er på 3 163.
Blinker
Elektrisk håndbremse er ikke helt
trukket til, eller løsnet. Trå inn brem‐
sepedalen og prøv å nullstille sys‐
temet ved først å frigjøre og så sette
på den elektriske håndbremsen. Hvis m fortsetter å blinke, ikke kjør, men
søk hjelp på et verksted.
Feil på elektrisk
håndbrems j lyser eller blinker gult.
Tennes
Elektrisk håndbrems virker med redu‐ sert kraft 3 163.

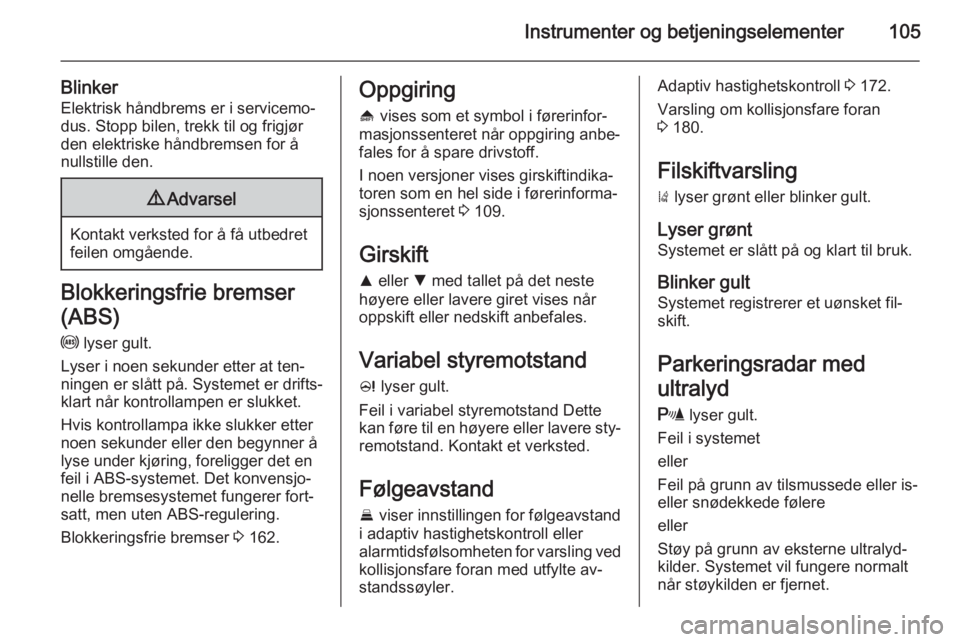

Instrumenter og betjeningselementer105
BlinkerElektrisk håndbrems er i servicemo‐dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Blokkeringsfrie bremser
(ABS) u lyser gult.
Lyser i noen sekunder etter at ten‐
ningen er slått på. Systemet er drifts‐
klart når kontrollampen er slukket.
Hvis kontrollampa ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en
feil i ABS-systemet. Det konvensjo‐ nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser 3 162.
Oppgiring
[ vises som et symbol i førerinfor‐
masjonssenteret når oppgiring anbe‐
fales for å spare drivstoff.
I noen versjoner vises girskiftindika‐
toren som en hel side i førerinforma‐
sjonssenteret 3 109.
Girskift R eller S med tallet på det neste
høyere eller lavere giret vises når
oppskift eller nedskift anbefales.
Variabel styremotstand
c lyser gult.
Feil i variabel styremotstand Dette
kan føre til en høyere eller lavere sty‐ remotstand. Kontakt et verksted.
Følgeavstand
E viser innstillingen for følgeavstand
i adaptiv hastighetskontroll eller
alarmtidsfølsomheten for varsling ved kollisjonsfare foran med utfylte av‐
standssøyler.Adaptiv hastighetskontroll 3 172.
Varsling om kollisjonsfare foran
3 180.
Filskiftvarsling
) lyser grønt eller blinker gult.
Lyser grønt
Systemet er slått på og klart til bruk.
Blinker gult Systemet registrerer et uønsket fil‐
skift.
Parkeringsradar med
ultralyd
r lyser gult.
Feil i systemet
eller
Feil på grunn av tilsmussede eller is-
eller snødekkede følere
eller
Støy på grunn av eksterne ultralyd‐
kilder. Systemet vil fungere normalt
når støykilden er fjernet.

106Instrumenter og betjeningselementer
Sørg for at systemfeilen utbedres vedet verksted.
Parkeringsradar med ultralyd 3 185.
Elektronisk
stabilitetskontroll slått av
n lyser gult.
Systemet er deaktivert.
Elektronisk
stabilitetsprogram og
antispinn b lyser eller blinker gult.
Tennes
Det er en feil i systemet. Det er mulig
å kjøre videre. Kjørestabiliteten kan
imidlertid svekkes, avhengig av vei‐
forholdene.
Sørg for at feilen utbedres ved et
verksted.Blinker
Systemet er aktivt innkoblet. Motor‐
effekten kan bli redusert, og bilen kan
automatisk bli bremset noe ned.
Elektronisk stabilitetsprogram 3 166,
antispinn 3 165.
Antispinn av k lyser gult.
Systemet er deaktivert.
Forvarming ! lyser gult.
Forvarmingen er aktivert. Den kobles
bare inn i kaldt vær.
Dieselpartikkelfilter
% lyser eller blinker gult.
Dieselpartikkelfilteret må rengjøres.
Fortsett å kjøre til % slukker. Hold om
mulig motorturtallet over 2000 o/min.
Tennes
Dieselpartikkelfilteret er fullt. Start renseprosedyren snarest mulig.Blinker
Filterets maksimalnivå er nådd. Start
renseprosedyren umiddelbart for å
unngå skade på motoren.
Dieselpartikkelfilter 3 156, Stopp-
Start-system 3 153.
Dekktrykkovervåking w lyser eller blinker gult.
Tennes Dekktrykktap. Stans bilen umiddel‐bart og kontroller dekktrykket.
Blinker Feil i systemet eller det er montert ethjul uten trykkføler (f. eks. reserve‐
hjul). Etter 60 - 90 sekunder lyser kon‐
trollampen kontinuerlig. Kontakt et
verksted.
MotoroljetrykkI lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.

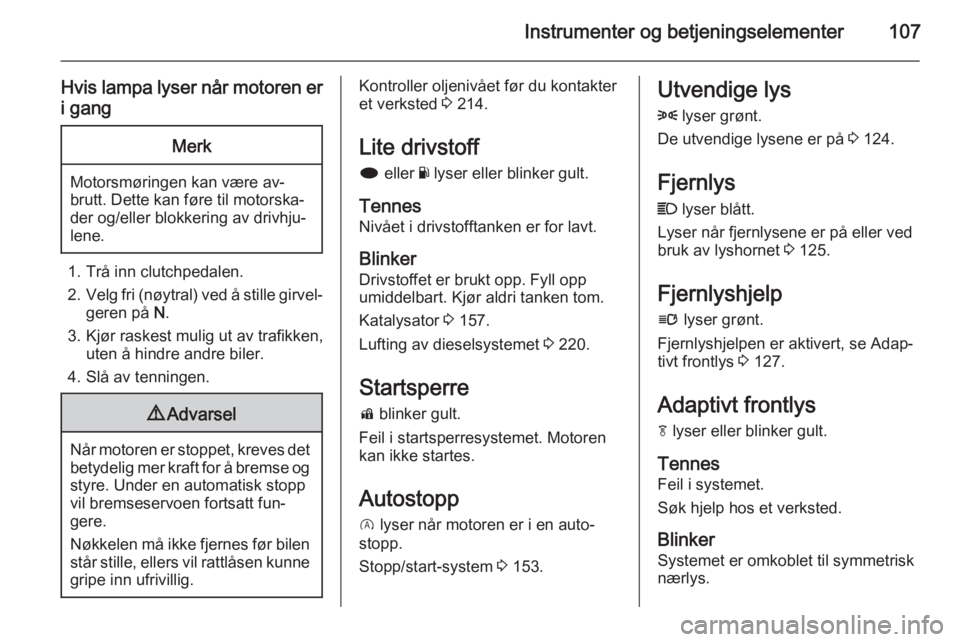

Instrumenter og betjeningselementer107
Hvis lampa lyser når motoren eri gangMerk
Motorsmøringen kan være av‐
brutt. Dette kan føre til motorska‐ der og/eller blokkering av drivhju‐
lene.
1. Trå inn clutchpedalen.
2. Velg fri (nøytral) ved å stille girvel‐
geren på N.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre biler.
4. Slå av tenningen.
9 Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse ogstyre. Under en automatisk stoppvil bremseservoen fortsatt fun‐
gere.
Nøkkelen må ikke fjernes før bilen
står stille, ellers vil rattlåsen kunne
gripe inn ufrivillig.
Kontroller oljenivået før du kontakter
et verksted 3 214.
Lite drivstoff i eller Y lyser eller blinker gult.
Tennes
Nivået i drivstofftanken er for lavt.
Blinker Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Katalysator 3 157.
Lufting av dieselsystemet 3 220.
Startsperre
d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Autostopp D lyser når motoren er i en auto‐
stopp.
Stopp/start-system 3 153.Utvendige lys
8 lyser grønt.
De utvendige lysene er på 3 124.
Fjernlys C lyser blått.
Lyser når fjernlysene er på eller ved
bruk av lyshornet 3 125.
Fjernlyshjelp l lyser grønt.
Fjernlyshjelpen er aktivert, se Adap‐
tivt frontlys 3 127.
Adaptivt frontlys
f lyser eller blinker gult.
Tennes
Feil i systemet.
Søk hjelp hos et verksted.
Blinker
Systemet er omkoblet til symmetrisk
nærlys.

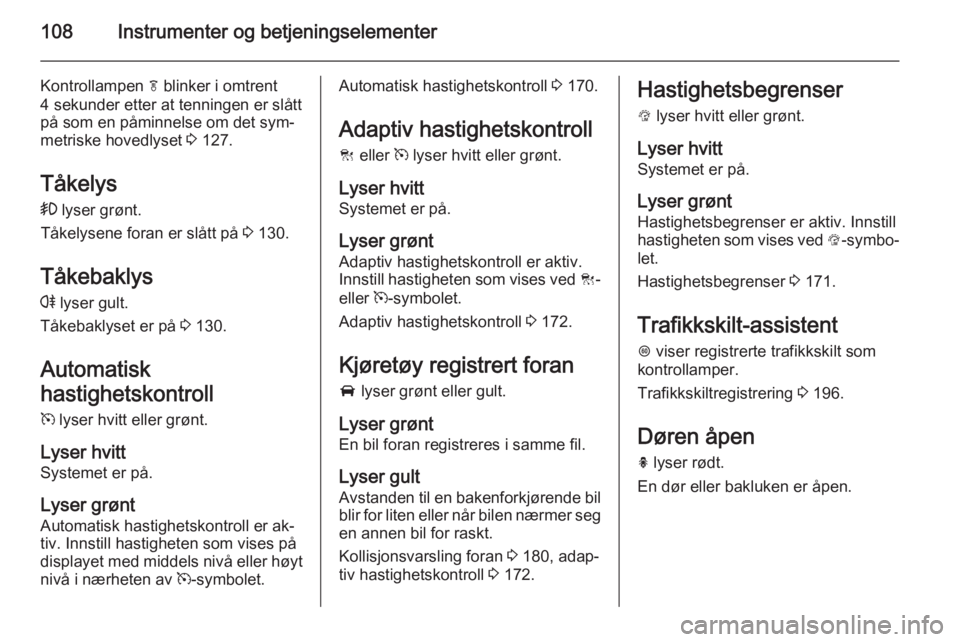

108Instrumenter og betjeningselementer
Kontrollampen f blinker i omtrent
4 sekunder etter at tenningen er slått
på som en påminnelse om det sym‐
metriske hovedlyset 3 127.
Tåkelys > lyser grønt.
Tåkelysene foran er slått på 3 130.
Tåkebaklys
r lyser gult.
Tåkebaklyset er på 3 130.
Automatisk
hastighetskontroll
m lyser hvitt eller grønt.
Lyser hvitt
Systemet er på.
Lyser grønt
Automatisk hastighetskontroll er ak‐
tiv. Innstill hastigheten som vises på displayet med middels nivå eller høyt
nivå i nærheten av m-symbolet.Automatisk hastighetskontroll 3 170.
Adaptiv hastighetskontroll
C eller m lyser hvitt eller grønt.
Lyser hvitt
Systemet er på.
Lyser grønt Adaptiv hastighetskontroll er aktiv.
Innstill hastigheten som vises ved C-
eller m-symbolet.
Adaptiv hastighetskontroll 3 172.
Kjøretøy registrert foran
A lyser grønt eller gult.
Lyser grønt En bil foran registreres i samme fil.
Lyser gult
Avstanden til en bakenforkjørende bil
blir for liten eller når bilen nærmer seg en annen bil for raskt.
Kollisjonsvarsling foran 3 180, adap‐
tiv hastighetskontroll 3 172.Hastighetsbegrenser
L lyser hvitt eller grønt.
Lyser hvitt
Systemet er på.
Lyser grønt Hastighetsbegrenser er aktiv. Innstill
hastigheten som vises ved L-symbo‐
let.
Hastighetsbegrenser 3 171.
Trafikkskilt-assistent L viser registrerte trafikkskilt som
kontrollamper.
Trafikkskiltregistrering 3 196.
Døren åpen h lyser rødt.
En dør eller bakluken er åpen.
