OPEL INSIGNIA 2015 Instruksjonsbok

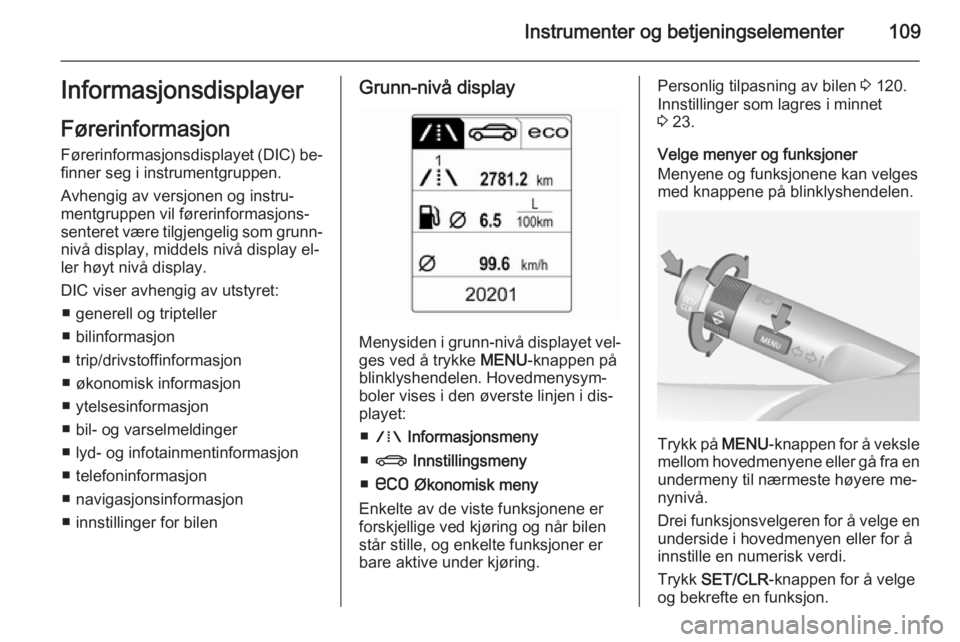

Instrumenter og betjeningselementer109Informasjonsdisplayer
Førerinformasjon
Førerinformasjonsdisplayet (DIC) be‐ finner seg i instrumentgruppen.
Avhengig av versjonen og instru‐
mentgruppen vil førerinformasjons‐
senteret være tilgjengelig som grunn- nivå display, middels nivå display el‐ler høyt nivå display.
DIC viser avhengig av utstyret: ■ generell og tripteller
■ bilinformasjon
■ trip/drivstoffinformasjon
■ økonomisk informasjon
■ ytelsesinformasjon
■ bil- og varselmeldinger
■ lyd- og infotainmentinformasjon
■ telefoninformasjon
■ navigasjonsinformasjon
■ innstillinger for bilenGrunn-nivå display
Menysiden i grunn-nivå displayet vel‐ ges ved å trykke MENU-knappen på
blinklyshendelen. Hovedmenysym‐
boler vises i den øverste linjen i dis‐
playet:
■ W Informasjonsmeny
■ X Innstillingsmeny
■ s Økonomisk meny
Enkelte av de viste funksjonene er forskjellige ved kjøring og når bilen
står stille, og enkelte funksjoner er
bare aktive under kjøring.
Personlig tilpasning av bilen 3 120.
Innstillinger som lagres i minnet
3 23.
Velge menyer og funksjoner Menyene og funksjonene kan velges
med knappene på blinklyshendelen.
Trykk på MENU-knappen for å veksle
mellom hovedmenyene eller gå fra en undermeny til nærmeste høyere me‐
nynivå.
Drei funksjonsvelgeren for å velge en
underside i hovedmenyen eller for å
innstille en numerisk verdi.
Trykk SET/CLR -knappen for å velge
og bekrefte en funksjon.

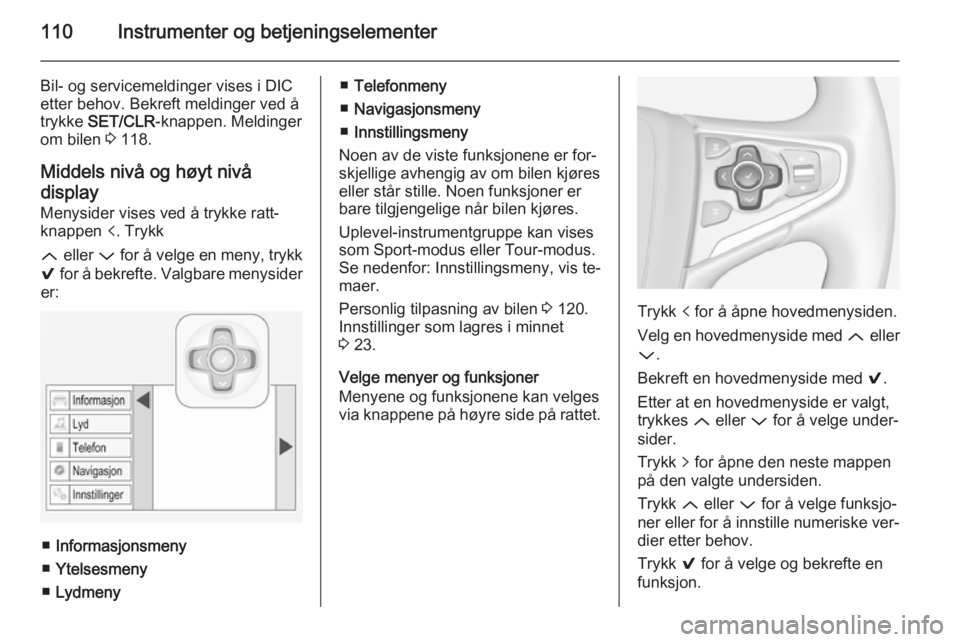

110Instrumenter og betjeningselementer
Bil- og servicemeldinger vises i DIC
etter behov. Bekreft meldinger ved å
trykke SET/CLR -knappen. Meldinger
om bilen 3 118.
Middels nivå og høyt nivå
display
Menysider vises ved å trykke ratt‐
knappen p. Trykk
Q eller P for å velge en meny, trykk
9 for å bekrefte. Valgbare menysider
er:
■ Informasjonsmeny
■ Ytelsesmeny
■ Lydmeny
■Telefonmeny
■ Navigasjonsmeny
■ Innstillingsmeny
Noen av de viste funksjonene er for‐
skjellige avhengig av om bilen kjøres
eller står stille. Noen funksjoner er
bare tilgjengelige når bilen kjøres.
Uplevel-instrumentgruppe kan vises
som Sport-modus eller Tour-modus.
Se nedenfor: Innstillingsmeny, vis te‐
maer.
Personlig tilpasning av bilen 3 120.
Innstillinger som lagres i minnet
3 23.
Velge menyer og funksjoner
Menyene og funksjonene kan velges
via knappene på høyre side på rattet.
Trykk p for å åpne hovedmenysiden.
Velg en hovedmenyside med Q eller
P .
Bekreft en hovedmenyside med 9.
Etter at en hovedmenyside er valgt,
trykkes Q eller P for å velge under‐
sider.
Trykk q for åpne den neste mappen
på den valgte undersiden.
Trykk Q eller P for å velge funksjo‐
ner eller for å innstille numeriske ver‐
dier etter behov.
Trykk 9 for å velge og bekrefte en
funksjon.

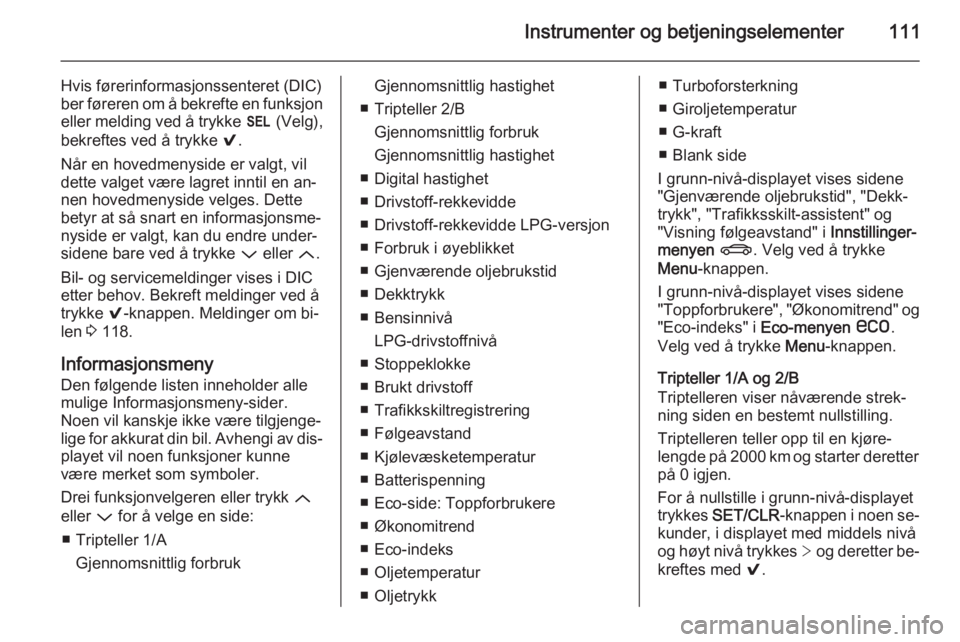

Instrumenter og betjeningselementer111
Hvis førerinformasjonssenteret (DIC)
ber føreren om å bekrefte en funksjon
eller melding ved å trykke H (Velg),
bekreftes ved å trykke 9.
Når en hovedmenyside er valgt, vil
dette valget være lagret inntil en an‐
nen hovedmenyside velges. Dette
betyr at så snart en informasjonsme‐
nyside er valgt, kan du endre under‐
sidene bare ved å trykke P eller Q.
Bil- og servicemeldinger vises i DIC
etter behov. Bekreft meldinger ved å
trykke 9-knappen. Meldinger om bi‐
len 3 118.
Informasjonsmeny Den følgende listen inneholder alle
mulige Informasjonsmeny-sider.
Noen vil kanskje ikke være tilgjenge‐
lige for akkurat din bil. Avhengi av dis‐ playet vil noen funksjoner kunne
være merket som symboler.
Drei funksjonvelgeren eller trykk Q
eller P for å velge en side:
■ Tripteller 1/A Gjennomsnittlig forbrukGjennomsnittlig hastighet
■ Tripteller 2/B Gjennomsnittlig forbruk
Gjennomsnittlig hastighet
■ Digital hastighet
■ Drivstoff-rekkevidde
■ Drivstoff-rekkevidde LPG-versjon
■ Forbruk i øyeblikket
■ Gjenværende oljebrukstid
■ Dekktrykk
■ Bensinnivå LPG-drivstoffnivå
■ Stoppeklokke
■ Brukt drivstoff
■ Trafikkskiltregistrering
■ Følgeavstand
■ Kjølevæsketemperatur
■ Batterispenning
■ Eco-side: Toppforbrukere
■ Økonomitrend
■ Eco-indeks
■ Oljetemperatur
■ Oljetrykk■ Turboforsterkning
■ Giroljetemperatur
■ G-kraft
■ Blank side
I grunn-nivå-displayet vises sidene
"Gjenværende oljebrukstid", "Dekk‐
trykk", "Trafikksskilt-assistent" og
"Visning følgeavstand" i Innstillinger-
menyen X . Velg ved å trykke
Menu -knappen.
I grunn-nivå-displayet vises sidene
"Toppforbrukere", "Økonomitrend" og
"Eco-indeks" i Eco-menyen s .
Velg ved å trykke Menu-knappen.
Tripteller 1/A og 2/B
Triptelleren viser nåværende strek‐
ning siden en bestemt nullstilling.
Triptelleren teller opp til en kjøre‐
lengde på 2000 km og starter deretter på 0 igjen.
For å nullstille i grunn-nivå-displayet
trykkes SET/CLR -knappen i noen se‐
kunder, i displayet med middels nivå
og høyt nivå trykkes > og deretter be‐
kreftes med 9.

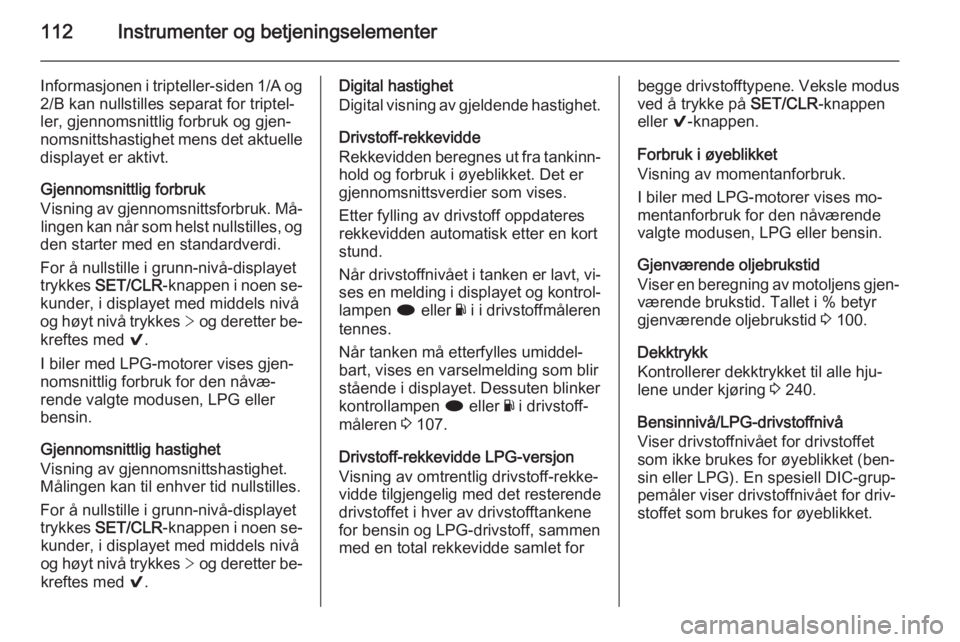

112Instrumenter og betjeningselementer
Informasjonen i tripteller-siden 1/A og
2/B kan nullstilles separat for triptel‐
ler, gjennomsnittlig forbruk og gjen‐
nomsnittshastighet mens det aktuelle displayet er aktivt.
Gjennomsnittlig forbruk
Visning av gjennomsnittsforbruk. Må‐ lingen kan når som helst nullstilles, og
den starter med en standardverdi.
For å nullstille i grunn-nivå-displayet
trykkes SET/CLR -knappen i noen se‐
kunder, i displayet med middels nivå
og høyt nivå trykkes > og deretter be‐
kreftes med 9.
I biler med LPG-motorer vises gjen‐
nomsnittlig forbruk for den nåvæ‐
rende valgte modusen, LPG eller
bensin.
Gjennomsnittlig hastighet
Visning av gjennomsnittshastighet.
Målingen kan til enhver tid nullstilles.
For å nullstille i grunn-nivå-displayet
trykkes SET/CLR -knappen i noen se‐
kunder, i displayet med middels nivå
og høyt nivå trykkes > og deretter be‐
kreftes med 9.Digital hastighet
Digital visning av gjeldende hastighet.
Drivstoff-rekkevidde
Rekkevidden beregnes ut fra tankinn‐
hold og forbruk i øyeblikket. Det er
gjennomsnittsverdier som vises.
Etter fylling av drivstoff oppdateres
rekkevidden automatisk etter en kort
stund.
Når drivstoffnivået i tanken er lavt, vi‐ ses en melding i displayet og kontrol‐
lampen i eller Y i i drivstoffmåleren
tennes.
Når tanken må etterfylles umiddel‐
bart, vises en varselmelding som blir
stående i displayet. Dessuten blinker
kontrollampen i eller Y i drivstoff‐
måleren 3 107.
Drivstoff-rekkevidde LPG-versjon
Visning av omtrentlig drivstoff-rekke‐
vidde tilgjengelig med det resterende
drivstoffet i hver av drivstofftankene
for bensin og LPG-drivstoff, sammen
med en total rekkevidde samlet forbegge drivstofftypene. Veksle modus
ved å trykke på SET/CLR-knappen
eller 9-knappen.
Forbruk i øyeblikket
Visning av momentanforbruk.
I biler med LPG-motorer vises mo‐
mentanforbruk for den nåværende
valgte modusen, LPG eller bensin.
Gjenværende oljebrukstid
Viser en beregning av motoljens gjen‐ værende brukstid. Tallet i % betyr
gjenværende oljebrukstid 3 100.
Dekktrykk
Kontrollerer dekktrykket til alle hju‐
lene under kjøring 3 240.
Bensinnivå/LPG-drivstoffnivå
Viser drivstoffnivået for drivstoffet
som ikke brukes for øyeblikket (ben‐
sin eller LPG). En spesiell DIC-grup‐
pemåler viser drivstoffnivået for driv‐ stoffet som brukes for øyeblikket.

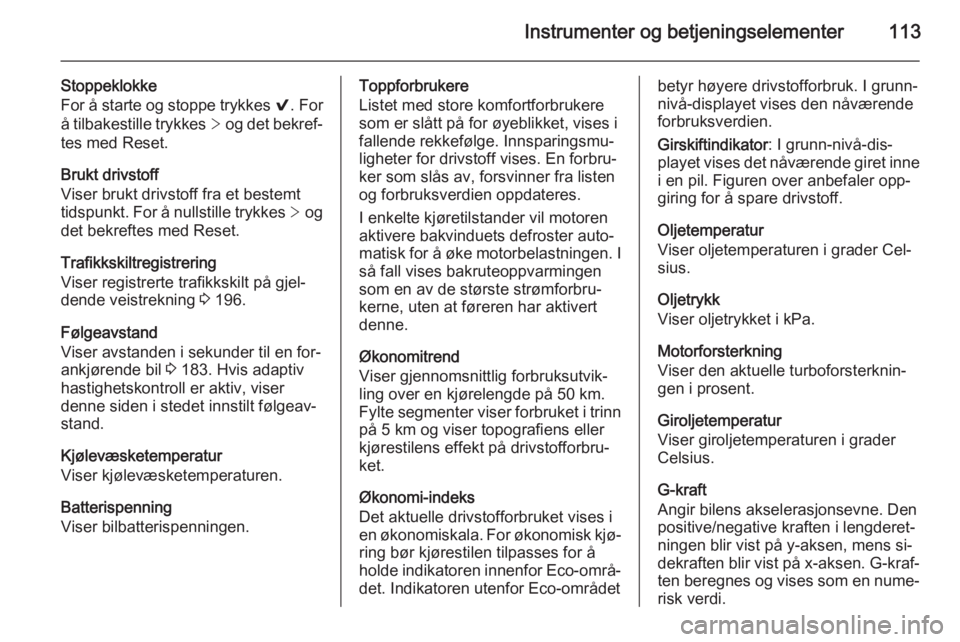

Instrumenter og betjeningselementer113
Stoppeklokke
For å starte og stoppe trykkes 9. For
å tilbakestille trykkes > og det bekref‐
tes med Reset.
Brukt drivstoff
Viser brukt drivstoff fra et bestemt
tidspunkt. For å nullstille trykkes > og
det bekreftes med Reset.
Trafikkskiltregistrering
Viser registrerte trafikkskilt på gjel‐
dende veistrekning 3 196.
Følgeavstand
Viser avstanden i sekunder til en for‐ ankjørende bil 3 183. Hvis adaptiv
hastighetskontroll er aktiv, viser
denne siden i stedet innstilt følgeav‐
stand.
Kjølevæsketemperatur
Viser kjølevæsketemperaturen.
Batterispenning
Viser bilbatterispenningen.Toppforbrukere
Listet med store komfortforbrukere
som er slått på for øyeblikket, vises i
fallende rekkefølge. Innsparingsmu‐
ligheter for drivstoff vises. En forbru‐
ker som slås av, forsvinner fra listen
og forbruksverdien oppdateres.
I enkelte kjøretilstander vil motoren
aktivere bakvinduets defroster auto‐
matisk for å øke motorbelastningen. I så fall vises bakruteoppvarmingen
som en av de største strømforbru‐
kerne, uten at føreren har aktivert
denne.
Økonomitrend
Viser gjennomsnittlig forbruksutvik‐
ling over en kjørelengde på 50 km.
Fylte segmenter viser forbruket i trinn på 5 km og viser topografiens eller
kjørestilens effekt på drivstofforbru‐
ket.
Økonomi-indeks
Det aktuelle drivstofforbruket vises i
en økonomiskala. For økonomisk kjø‐ ring bør kjørestilen tilpasses for å
holde indikatoren innenfor Eco-områ‐
det. Indikatoren utenfor Eco-områdetbetyr høyere drivstofforbruk. I grunn-
nivå-displayet vises den nåværende
forbruksverdien.
Girskiftindikator : I grunn-nivå-dis‐
playet vises det nåværende giret inne i en pil. Figuren over anbefaler opp‐
giring for å spare drivstoff.
Oljetemperatur
Viser oljetemperaturen i grader Cel‐ sius.
Oljetrykk
Viser oljetrykket i kPa.
Motorforsterkning
Viser den aktuelle turboforsterknin‐
gen i prosent.
Giroljetemperatur
Viser giroljetemperaturen i grader
Celsius.
G-kraft
Angir bilens akselerasjonsevne. Den positive/negative kraften i lengderet‐
ningen blir vist på y-aksen, mens si‐
dekraften blir vist på x-aksen. G-kraf‐
ten beregnes og vises som en nume‐ risk verdi.

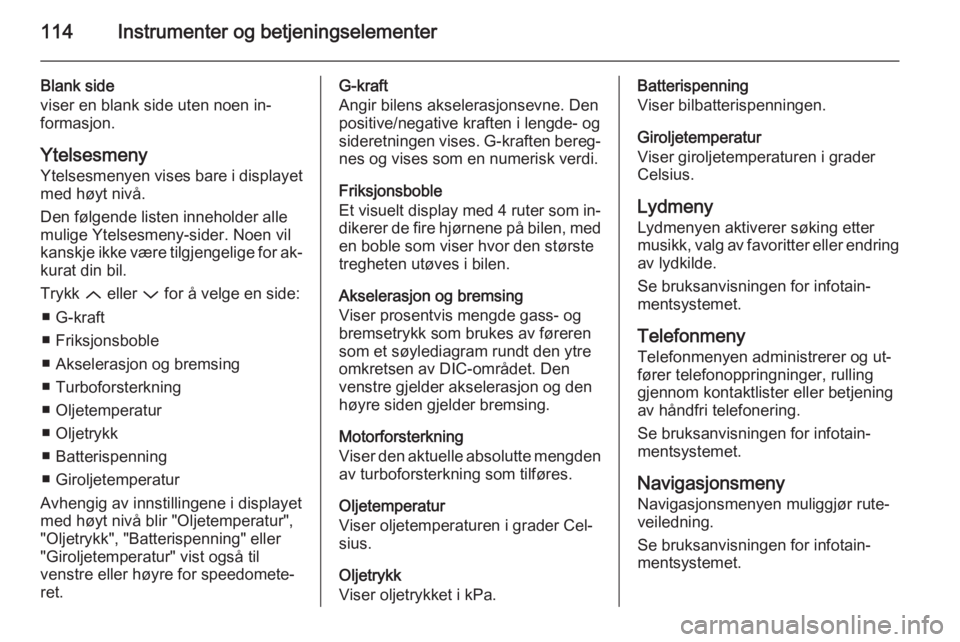

114Instrumenter og betjeningselementer
Blank side
viser en blank side uten noen in‐
formasjon.
Ytelsesmeny
Ytelsesmenyen vises bare i displayet
med høyt nivå.
Den følgende listen inneholder alle
mulige Ytelsesmeny-sider. Noen vil
kanskje ikke være tilgjengelige for ak‐
kurat din bil.
Trykk Q eller P for å velge en side:
■ G-kraft
■ Friksjonsboble
■ Akselerasjon og bremsing
■ Turboforsterkning
■ Oljetemperatur
■ Oljetrykk
■ Batterispenning
■ Giroljetemperatur
Avhengig av innstillingene i displayet
med høyt nivå blir "Oljetemperatur",
"Oljetrykk", "Batterispenning" eller "Giroljetemperatur" vist også til
venstre eller høyre for speedomete‐
ret.G-kraft
Angir bilens akselerasjonsevne. Den positive/negative kraften i lengde- og
sideretningen vises. G-kraften bereg‐ nes og vises som en numerisk verdi.
Friksjonsboble
Et visuelt display med 4 ruter som in‐
dikerer de fire hjørnene på bilen, med
en boble som viser hvor den største
tregheten utøves i bilen.
Akselerasjon og bremsing
Viser prosentvis mengde gass- og
bremsetrykk som brukes av føreren
som et søylediagram rundt den ytre
omkretsen av DIC-området. Den
venstre gjelder akselerasjon og den
høyre siden gjelder bremsing.
Motorforsterkning
Viser den aktuelle absolutte mengden av turboforsterkning som tilføres.
Oljetemperatur
Viser oljetemperaturen i grader Cel‐
sius.
Oljetrykk
Viser oljetrykket i kPa.Batterispenning
Viser bilbatterispenningen.
Giroljetemperatur
Viser giroljetemperaturen i grader Celsius.
Lydmeny Lydmenyen aktiverer søking etter
musikk, valg av favoritter eller endring
av lydkilde.
Se bruksanvisningen for infotain‐
mentsystemet.
Telefonmeny Telefonmenyen administrerer og ut‐
fører telefonoppringninger, rulling
gjennom kontaktlister eller betjening
av håndfri telefonering.
Se bruksanvisningen for infotain‐
mentsystemet.
NavigasjonsmenyNavigasjonsmenyen muliggjør rute‐
veiledning.
Se bruksanvisningen for infotain‐
mentsystemet.

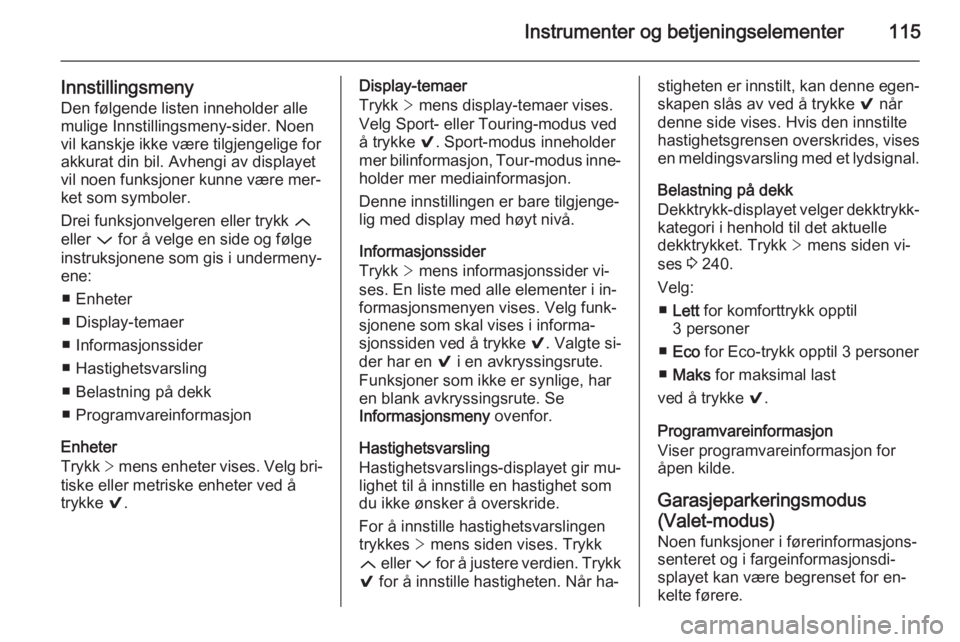

Instrumenter og betjeningselementer115
InnstillingsmenyDen følgende listen inneholder alle
mulige Innstillingsmeny-sider. Noen
vil kanskje ikke være tilgjengelige for
akkurat din bil. Avhengi av displayet
vil noen funksjoner kunne være mer‐
ket som symboler.
Drei funksjonvelgeren eller trykk Q
eller P for å velge en side og følge
instruksjonene som gis i undermeny‐
ene:
■ Enheter
■ Display-temaer
■ Informasjonssider
■ Hastighetsvarsling
■ Belastning på dekk
■ Programvareinformasjon
Enheter
Trykk > mens enheter vises. Velg bri‐
tiske eller metriske enheter ved å
trykke 9.Display-temaer
Trykk > mens display-temaer vises.
Velg Sport- eller Touring-modus ved
å trykke 9. Sport-modus inneholder
mer bilinformasjon, Tour-modus inne‐
holder mer mediainformasjon.
Denne innstillingen er bare tilgjenge‐
lig med display med høyt nivå.
Informasjonssider
Trykk > mens informasjonssider vi‐
ses. En liste med alle elementer i in‐
formasjonsmenyen vises. Velg funk‐
sjonene som skal vises i informa‐
sjonssiden ved å trykke 9. Valgte si‐
der har en 9 i en avkryssingsrute.
Funksjoner som ikke er synlige, har
en blank avkryssingsrute. Se
Informasjonsmeny ovenfor.
Hastighetsvarsling
Hastighetsvarslings-displayet gir mu‐ lighet til å innstille en hastighet som
du ikke ønsker å overskride.
For å innstille hastighetsvarslingen
trykkes > mens siden vises. Trykk
Q eller P for å justere verdien. Trykk
9 for å innstille hastigheten. Når ha‐stigheten er innstilt, kan denne egen‐
skapen slås av ved å trykke 9 når
denne side vises. Hvis den innstilte
hastighetsgrensen overskrides, vises
en meldingsvarsling med et lydsignal.
Belastning på dekk
Dekktrykk-displayet velger dekktrykk-
kategori i henhold til det aktuelle
dekktrykket. Trykk > mens siden vi‐
ses 3 240.
Velg: ■ Lett for komforttrykk opptil
3 personer
■ Eco for Eco-trykk opptil 3 personer
■ Maks for maksimal last
ved å trykke 9.
Programvareinformasjon
Viser programvareinformasjon for
åpen kilde.
Garasjeparkeringsmodus(Valet-modus) Noen funksjoner i førerinformasjons‐
senteret og i fargeinformasjonsdi‐
splayet kan være begrenset for en‐
kelte førere.

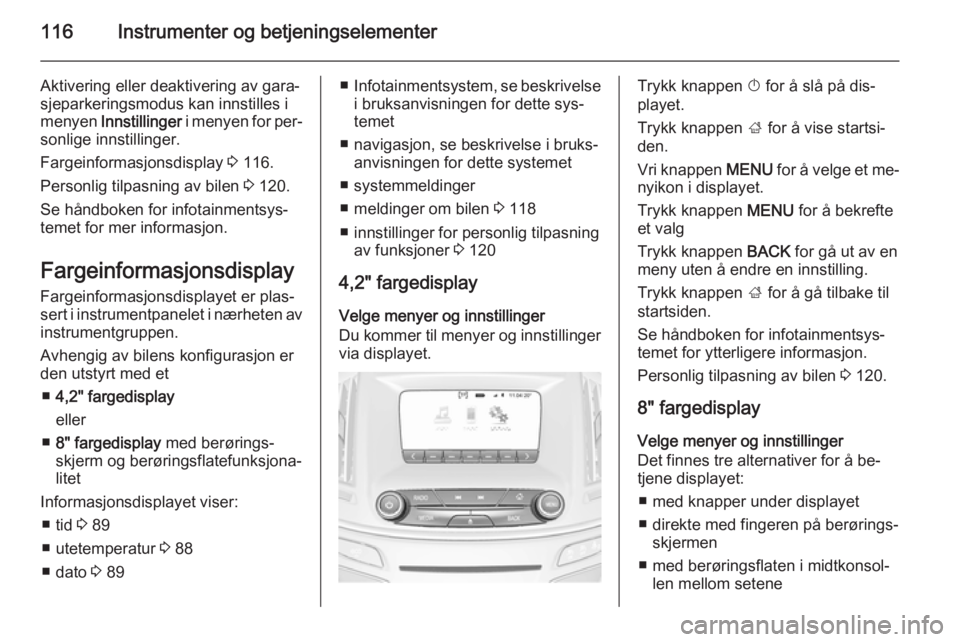

116Instrumenter og betjeningselementer
Aktivering eller deaktivering av gara‐
sjeparkeringsmodus kan innstilles i
menyen Innstillinger i menyen for per‐
sonlige innstillinger.
Fargeinformasjonsdisplay 3 116.
Personlig tilpasning av bilen 3 120.
Se håndboken for infotainmentsys‐
temet for mer informasjon.
Fargeinformasjonsdisplay
Fargeinformasjonsdisplayet er plas‐
sert i instrumentpanelet i nærheten av instrumentgruppen.
Avhengig av bilens konfigurasjon er
den utstyrt med et
■ 4,2" fargedisplay
eller
■ 8" fargedisplay med berørings‐
skjerm og berøringsflatefunksjona‐ litet
Informasjonsdisplayet viser: ■ tid 3 89
■ utetemperatur 3 88
■ dato 3 89■ Infotainmentsystem, se beskrivelse
i bruksanvisningen for dette sys‐
temet
■ navigasjon, se beskrivelse i bruks‐ anvisningen for dette systemet
■ systemmeldinger
■ meldinger om bilen 3 118
■ innstillinger for personlig tilpasning av funksjoner 3 120
4,2" fargedisplay
Velge menyer og innstillinger
Du kommer til menyer og innstillinger via displayet.Trykk knappen X for å slå på dis‐
playet.
Trykk knappen ; for å vise startsi‐
den.
Vri knappen MENU for å velge et me‐
nyikon i displayet.
Trykk knappen MENU for å bekrefte
et valg
Trykk knappen BACK for gå ut av en
meny uten å endre en innstilling.
Trykk knappen ; for å gå tilbake til
startsiden.
Se håndboken for infotainmentsys‐
temet for ytterligere informasjon.
Personlig tilpasning av bilen 3 120.
8" fargedisplay Velge menyer og innstillinger
Det finnes tre alternativer for å be‐
tjene displayet:
■ med knapper under displayet
■ direkte med fingeren på berørings‐ skjermen
■ med berøringsflaten i midtkonsol‐ len mellom setene

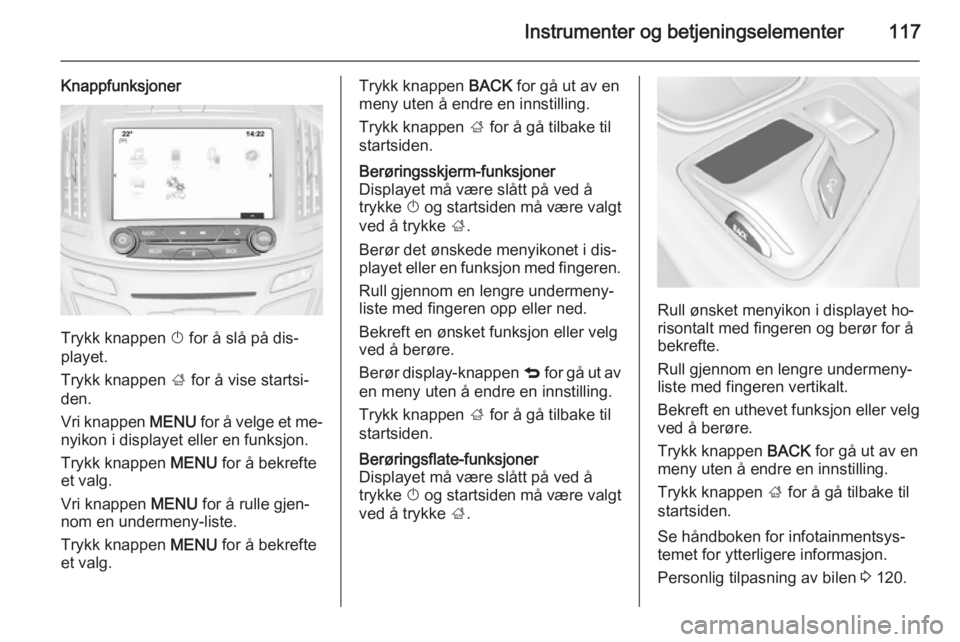

Instrumenter og betjeningselementer117
Knappfunksjoner
Trykk knappen X for å slå på dis‐
playet.
Trykk knappen ; for å vise startsi‐
den.
Vri knappen MENU for å velge et me‐
nyikon i displayet eller en funksjon.
Trykk knappen MENU for å bekrefte
et valg.
Vri knappen MENU for å rulle gjen‐
nom en undermeny-liste.
Trykk knappen MENU for å bekrefte
et valg.
Trykk knappen BACK for gå ut av en
meny uten å endre en innstilling.
Trykk knappen ; for å gå tilbake til
startsiden.Berøringsskjerm-funksjoner
Displayet må være slått på ved å
trykke X og startsiden må være valgt
ved å trykke ;.
Berør det ønskede menyikonet i dis‐
playet eller en funksjon med fingeren.
Rull gjennom en lengre undermeny-
liste med fingeren opp eller ned.
Bekreft en ønsket funksjon eller velg
ved å berøre.
Berør display-knappen q for gå ut av
en meny uten å endre en innstilling.
Trykk knappen ; for å gå tilbake til
startsiden.Berøringsflate-funksjoner
Displayet må være slått på ved å
trykke X og startsiden må være valgt
ved å trykke ;.
Rull ønsket menyikon i displayet ho‐
risontalt med fingeren og berør for å
bekrefte.
Rull gjennom en lengre undermeny-
liste med fingeren vertikalt.
Bekreft en uthevet funksjon eller velg ved å berøre.
Trykk knappen BACK for gå ut av en
meny uten å endre en innstilling.
Trykk knappen ; for å gå tilbake til
startsiden.
Se håndboken for infotainmentsys‐
temet for ytterligere informasjon.
Personlig tilpasning av bilen 3 120.

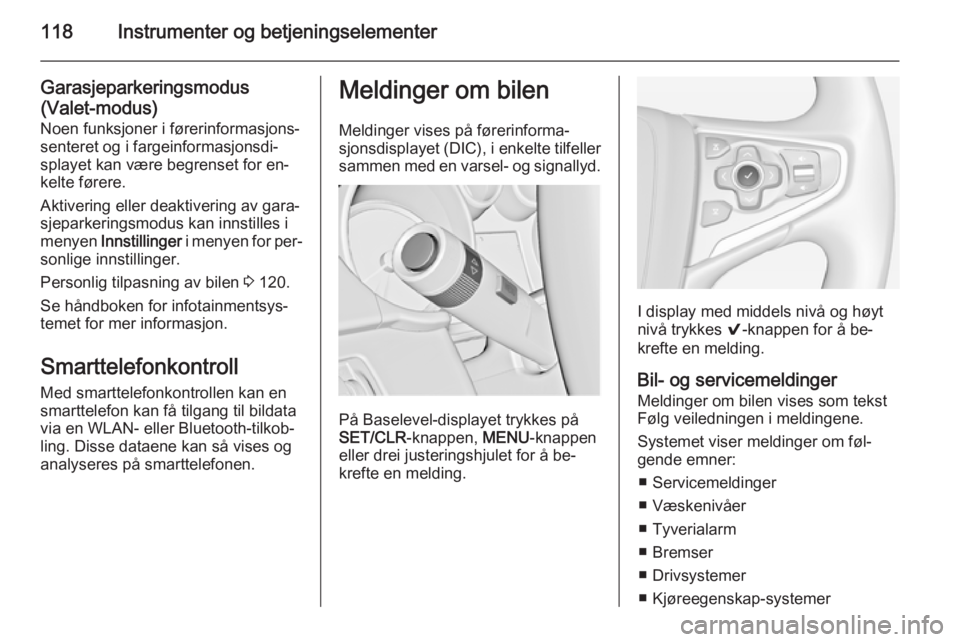

118Instrumenter og betjeningselementer
Garasjeparkeringsmodus(Valet-modus)
Noen funksjoner i førerinformasjons‐
senteret og i fargeinformasjonsdi‐
splayet kan være begrenset for en‐
kelte førere.
Aktivering eller deaktivering av gara‐ sjeparkeringsmodus kan innstilles i
menyen Innstillinger i menyen for per‐
sonlige innstillinger.
Personlig tilpasning av bilen 3 120.
Se håndboken for infotainmentsys‐
temet for mer informasjon.
Smarttelefonkontroll
Med smarttelefonkontrollen kan en
smarttelefon kan få tilgang til bildata
via en WLAN- eller Bluetooth-tilkob‐ ling. Disse dataene kan så vises og
analyseres på smarttelefonen.Meldinger om bilen
Meldinger vises på førerinforma‐
sjonsdisplayet (DIC), i enkelte tilfeller
sammen med en varsel- og signallyd.
På Baselevel-displayet trykkes på
SET/CLR -knappen, MENU-knappen
eller drei justeringshjulet for å be‐
krefte en melding.
I display med middels nivå og høyt
nivå trykkes 9-knappen for å be‐
krefte en melding.
Bil- og servicemeldinger Meldinger om bilen vises som tekst
Følg veiledningen i meldingene.
Systemet viser meldinger om føl‐
gende emner:
■ Servicemeldinger
■ Væskenivåer
■ Tyverialarm
■ Bremser
■ Drivsystemer
■ Kjøreegenskap-systemer
