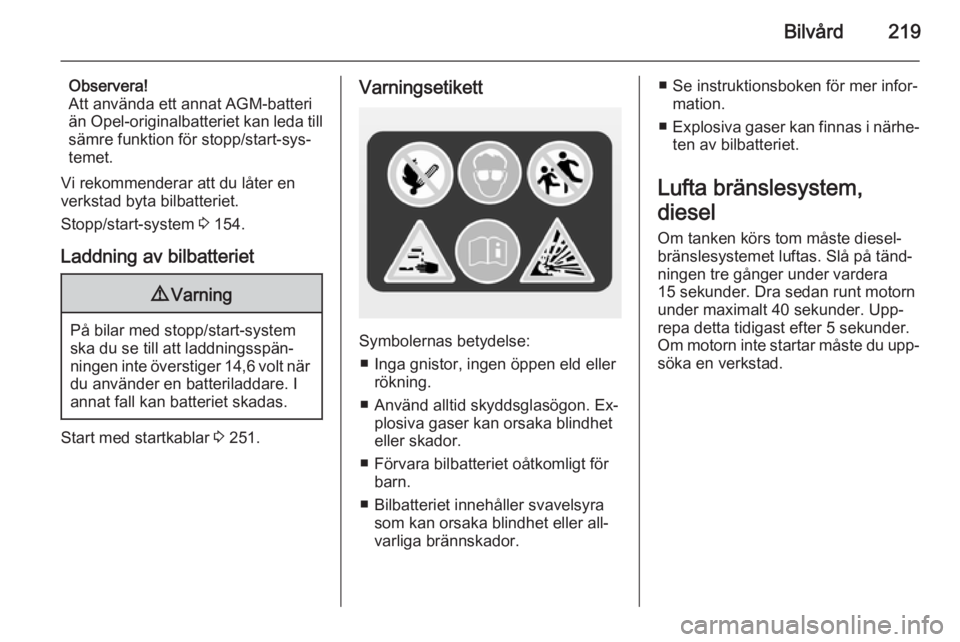

Bilvård219
Observera!
Att använda ett annat AGM-batteri
än Opel-originalbatteriet kan leda till sämre funktion för stopp/start-sys‐
temet.
Vi rekommenderar att du låter en
verkstad byta bilbatteriet.
Stopp/start-system 3 154.
Laddning av bilbatteriet9 Varning
På bilar med stopp/start-system
ska du se till att laddningsspän‐
ningen inte överstiger 14,6 volt när du använder en batteriladdare. I
annat fall kan batteriet skadas.
Start med startkablar 3 251.
Varningsetikett
Symbolernas betydelse:
■ Inga gnistor, ingen öppen eld eller rökning.
■ Använd alltid skyddsglasögon. Ex‐ plosiva gaser kan orsaka blindhet
eller skador.
■ Förvara bilbatteriet oåtkomligt för barn.
■ Bilbatteriet innehåller svavelsyra som kan orsaka blindhet eller all‐
varliga brännskador.
■ Se instruktionsboken för mer infor‐
mation.
■ Explosiva gaser kan finnas i närhe‐
ten av bilbatteriet.
Lufta bränslesystem,
diesel
Om tanken körs tom måste diesel‐
bränslesystemet luftas. Slå på tänd‐
ningen tre gånger under vardera
15 sekunder. Dra sedan runt motorn
under maximalt 40 sekunder. Upp‐
repa detta tidigast efter 5 sekunder.
Om motorn inte startar måste du upp‐
söka en verkstad.

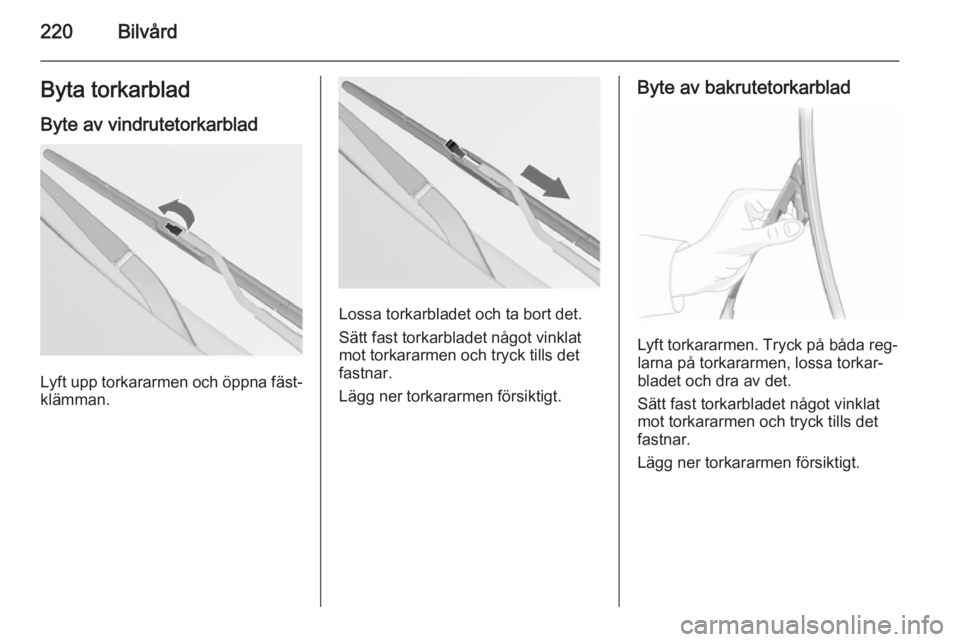

220BilvårdByta torkarblad
Byte av vindrutetorkarblad
Lyft upp torkararmen och öppna fäst‐
klämman.
Lossa torkarbladet och ta bort det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.
Byte av bakrutetorkarblad
Lyft torkararmen. Tryck på båda reg‐
larna på torkararmen, lossa torkar‐ bladet och dra av det.
Sätt fast torkarbladet något vinklat
mot torkararmen och tryck tills det
fastnar.
Lägg ner torkararmen försiktigt.

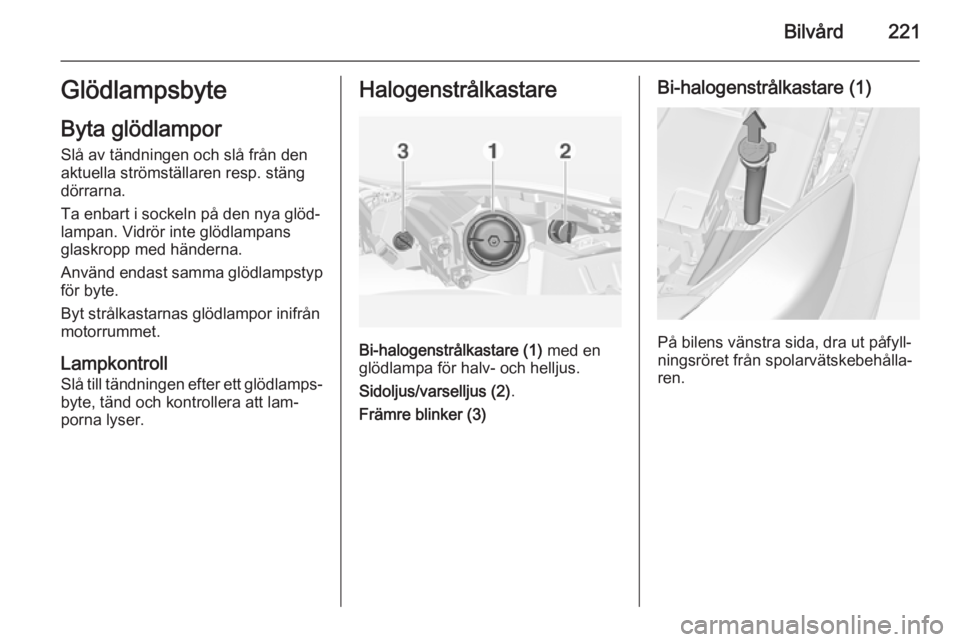

Bilvård221Glödlampsbyte
Byta glödlampor Slå av tändningen och slå från den
aktuella strömställaren resp. stäng
dörrarna.
Ta enbart i sockeln på den nya glöd‐
lampan. Vidrör inte glödlampans
glaskropp med händerna.
Använd endast samma glödlampstyp
för byte.
Byt strålkastarnas glödlampor inifrån
motorrummet.
Lampkontroll
Slå till tändningen efter ett glödlamps‐
byte, tänd och kontrollera att lam‐
porna lyser.Halogenstrålkastare
Bi-halogenstrålkastare (1) med en
glödlampa för halv- och helljus.
Sidoljus/varselljus (2) .
Främre blinker (3)
Bi-halogenstrålkastare (1)
På bilens vänstra sida, dra ut påfyll‐
ningsröret från spolarvätskebehålla‐
ren.

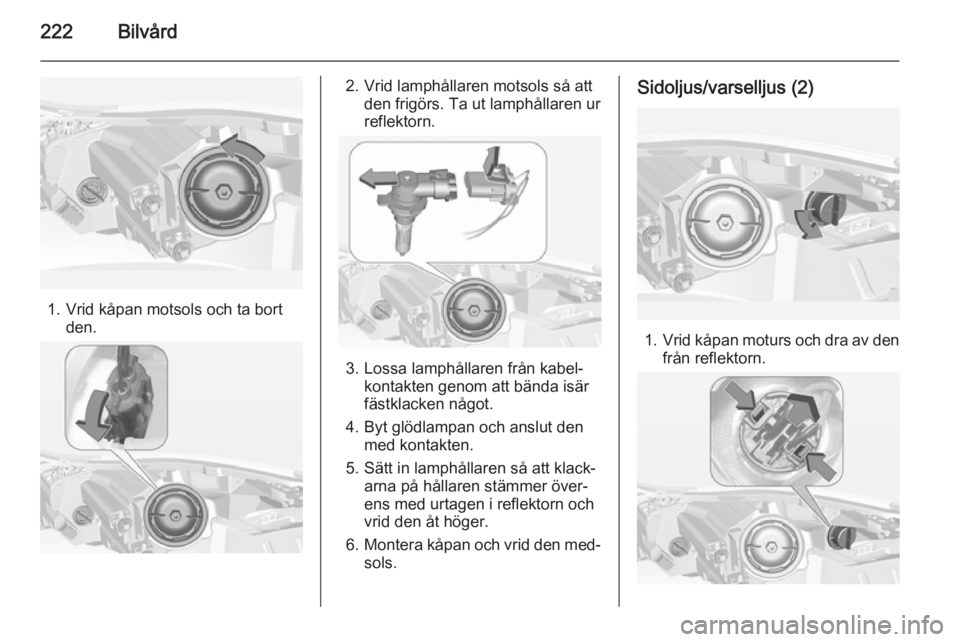

222Bilvård
1. Vrid kåpan motsols och ta bortden.
2. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren ur
reflektorn.
3. Lossa lamphållaren från kabel‐ kontakten genom att bända isär
fästklacken något.
4. Byt glödlampan och anslut den med kontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den åt höger.
6. Montera kåpan och vrid den med‐
sols.
Sidoljus/varselljus (2)
1. Vrid kåpan moturs och dra av den
från reflektorn.

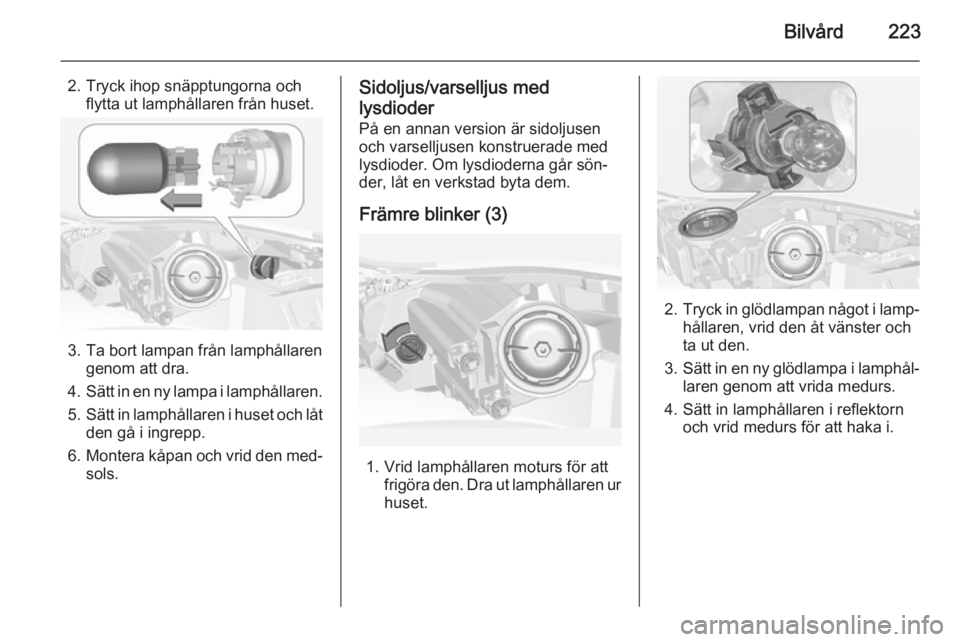

Bilvård223
2. Tryck ihop snäpptungorna ochflytta ut lamphållaren från huset.
3. Ta bort lampan från lamphållaren genom att dra.
4. Sätt in en ny lampa i lamphållaren.
5. Sätt in lamphållaren i huset och låt
den gå i ingrepp.
6. Montera kåpan och vrid den med‐
sols.
Sidoljus/varselljus med
lysdioder På en annan version är sidoljusen
och varselljusen konstruerade med
lysdioder. Om lysdioderna går sön‐
der, låt en verkstad byta dem.
Främre blinker (3)
1. Vrid lamphållaren moturs för att frigöra den. Dra ut lamphållaren urhuset.
2. Tryck in glödlampan något i lamp‐
hållaren, vrid den åt vänster och
ta ut den.
3. Sätt in en ny glödlampa i lamphål‐
laren genom att vrida medurs.
4. Sätt in lamphållaren i reflektorn och vrid medurs för att haka i.

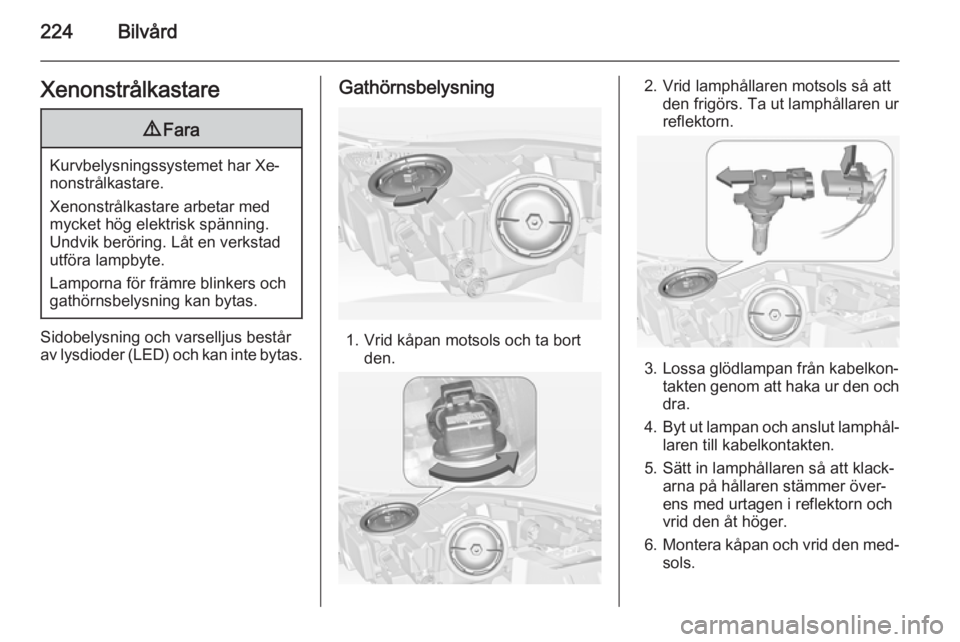

224BilvårdXenonstrålkastare9Fara
Kurvbelysningssystemet har Xe‐
nonstrålkastare.
Xenonstrålkastare arbetar med
mycket hög elektrisk spänning.
Undvik beröring. Låt en verkstad
utföra lampbyte.
Lamporna för främre blinkers och
gathörnsbelysning kan bytas.
Sidobelysning och varselljus består
av lysdioder (LED) och kan inte bytas.
Gathörnsbelysning
1. Vrid kåpan motsols och ta bort den.
2. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren ur
reflektorn.
3. Lossa glödlampan från kabelkon‐ takten genom att haka ur den ochdra.
4. Byt ut lampan och anslut lamphål‐
laren till kabelkontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den åt höger.
6. Montera kåpan och vrid den med‐
sols.

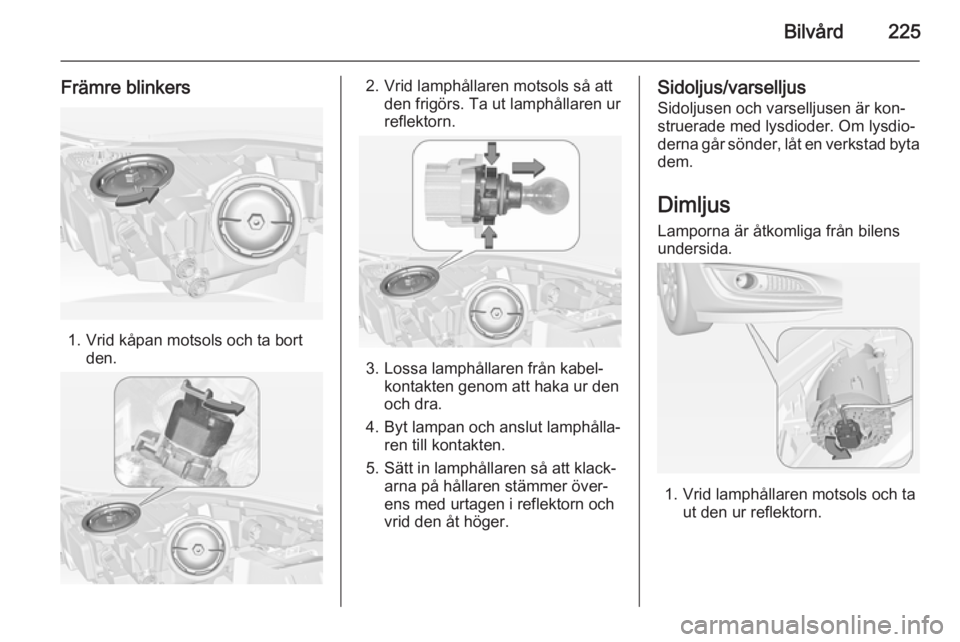

Bilvård225
Främre blinkers
1. Vrid kåpan motsols och ta bortden.
2. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren ur
reflektorn.
3. Lossa lamphållaren från kabel‐ kontakten genom att haka ur den
och dra.
4. Byt lampan och anslut lamphålla‐ ren till kontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den åt höger.
Sidoljus/varselljus
Sidoljusen och varselljusen är kon‐ struerade med lysdioder. Om lysdio‐
derna går sönder, låt en verkstad byta dem.
Dimljus Lamporna är åtkomliga från bilens
undersida.
1. Vrid lamphållaren motsols och ta ut den ur reflektorn.

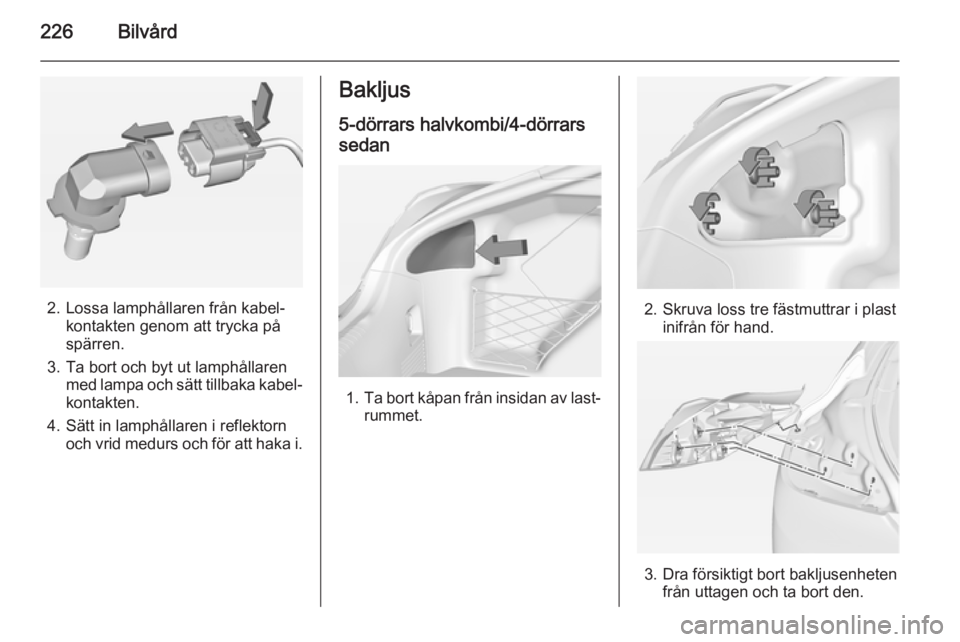

226Bilvård
2. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
3. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
4. Sätt in lamphållaren i reflektorn och vrid medurs och för att haka i.
Bakljus
5-dörrars halvkombi/4-dörrars sedan
1. Ta bort kåpan från insidan av last‐
rummet.
2. Skruva loss tre fästmuttrar i plast inifrån för hand.
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den.

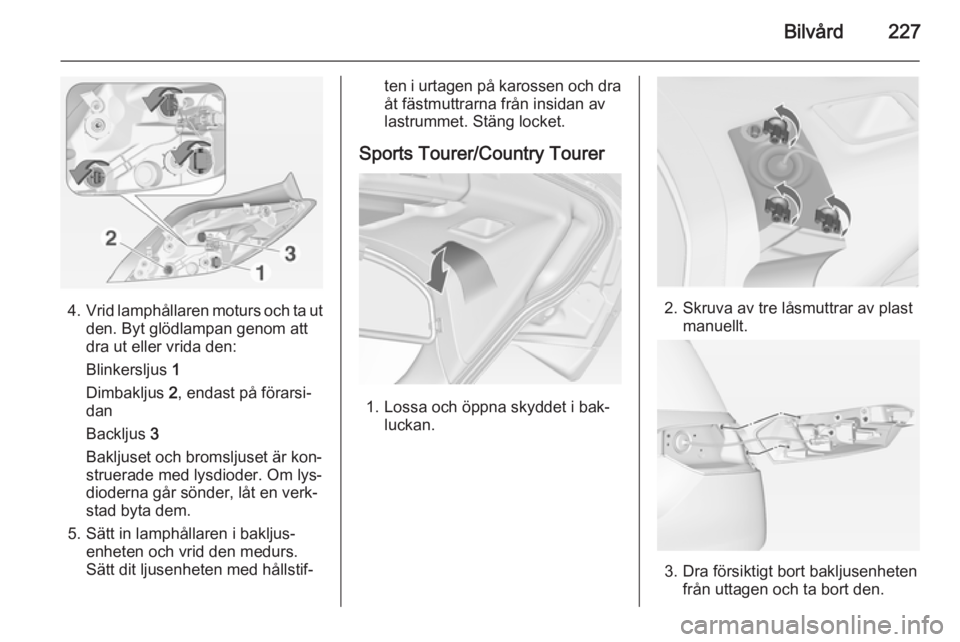

Bilvård227
4.Vrid lamphållaren moturs och ta ut
den. Byt glödlampan genom att
dra ut eller vrida den:
Blinkersljus 1
Dimbakljus 2, endast på förarsi‐
dan
Backljus 3
Bakljuset och bromsljuset är kon‐
struerade med lysdioder. Om lys‐
dioderna går sönder, låt en verk‐
stad byta dem.
5. Sätt in lamphållaren i bakljus‐ enheten och vrid den medurs.
Sätt dit ljusenheten med hållstif‐
ten i urtagen på karossen och dra åt fästmuttrarna från insidan av
lastrummet. Stäng locket.
Sports Tourer/Country Tourer
1. Lossa och öppna skyddet i bak‐ luckan.
2. Skruva av tre låsmuttrar av plastmanuellt.
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den.

228Bilvård
4.Vrid lamphållaren moturs och ta ut
den. Byt lampa genom att dra ut:
Backljus 1
Blinkersljus 2
Bakljuset, bromsljuset och dim‐
bakljuset är konstruerade med
lysdioder. Om lysdioderna går
sönder, låt en verkstad byta dem.
5. Sätt in lamphållaren i bakljus‐ enheten och vrid den medurs.
Sätt dit ljusenheten med hållstif‐
ten i urtagen på bakluckan och dra åt fästmuttrarna från bakluckans
insida. Stäng locket.
Extra bakljus i bakluckans ram
1. Öppna bakluckan.
2. Lossa skyddet i sidoklädselpane‐ len och ta bort det.
3.Tryck ut lamphuset från insidan av
sidoklädselpanelen.
4. Vrid plastmuttern moturs och ta ut
den från lamphållaren.
5. Tryck in glödlampan något i lamp‐
hållaren, vrid åt vänster och ta ut
den och byt glödlampa. Sätt in
plastmuttern i lamphållaren
genom att vrida den medurs.
Bakljus ( 1)
Blinkersljus ( 2)
6. Sätt in lamphållaren i bakluckans ram. Stäng skyddet i sidoklädsel‐
panelen.
