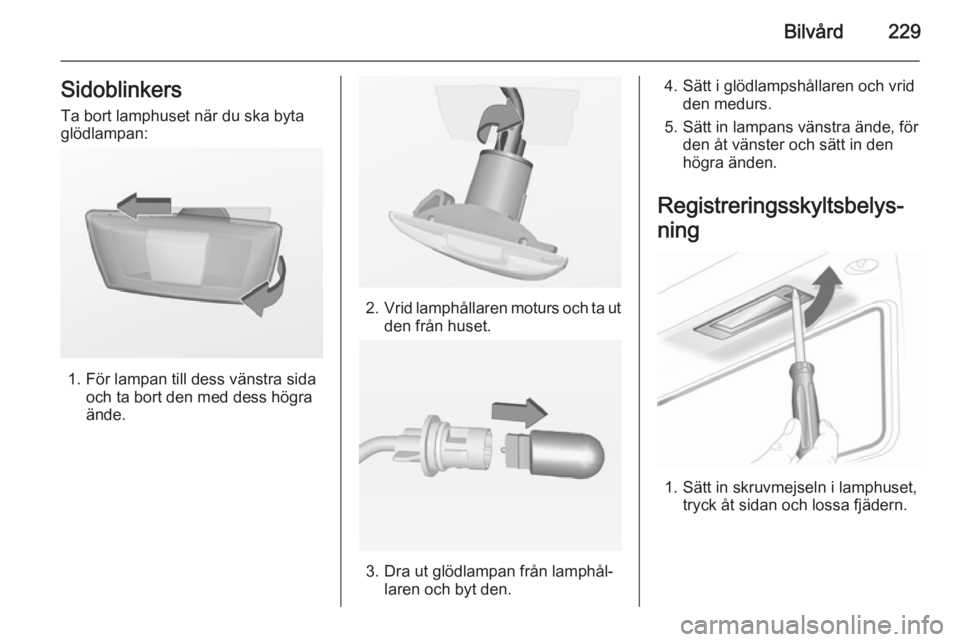

Bilvård229Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. För lampan till dess vänstra sida och ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐
ning
1. Sätt in skruvmejseln i lamphuset, tryck åt sidan och lossa fjädern.

230Bilvård

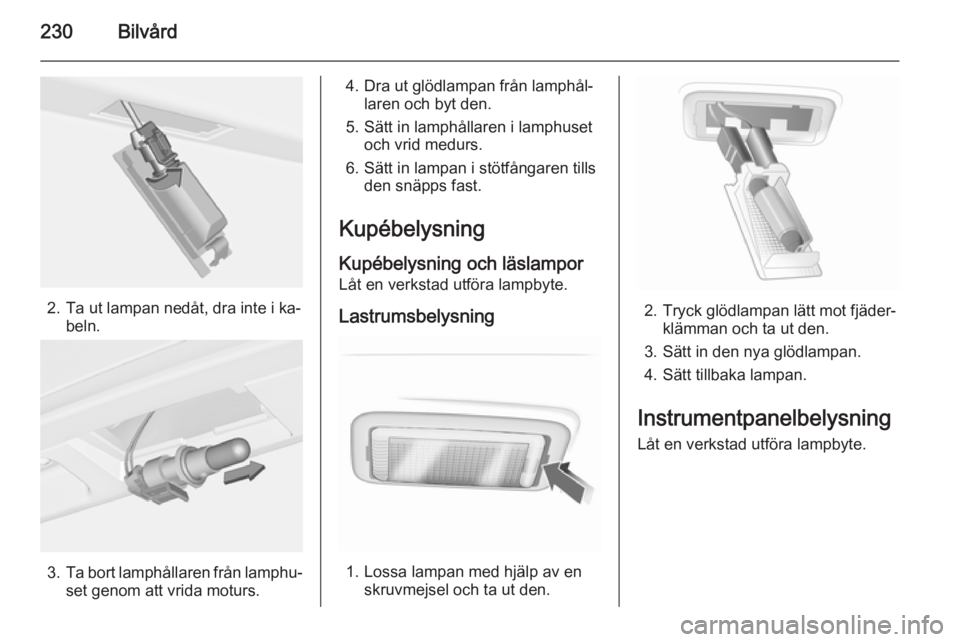

2. Ta ut lampan nedåt, dra inte i ka‐beln.
3.Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.
4. Dra ut glödlampan från lamphål‐ laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor
Låt en verkstad utföra lampbyte.
Lastrumsbelysning
1. Lossa lampan med hjälp av en skruvmejsel och ta ut den.
2. Tryck glödlampan lätt mot fjäder‐klämman och ta ut den.
3. Sätt in den nya glödlampan.
4. Sätt tillbaka lampan.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.

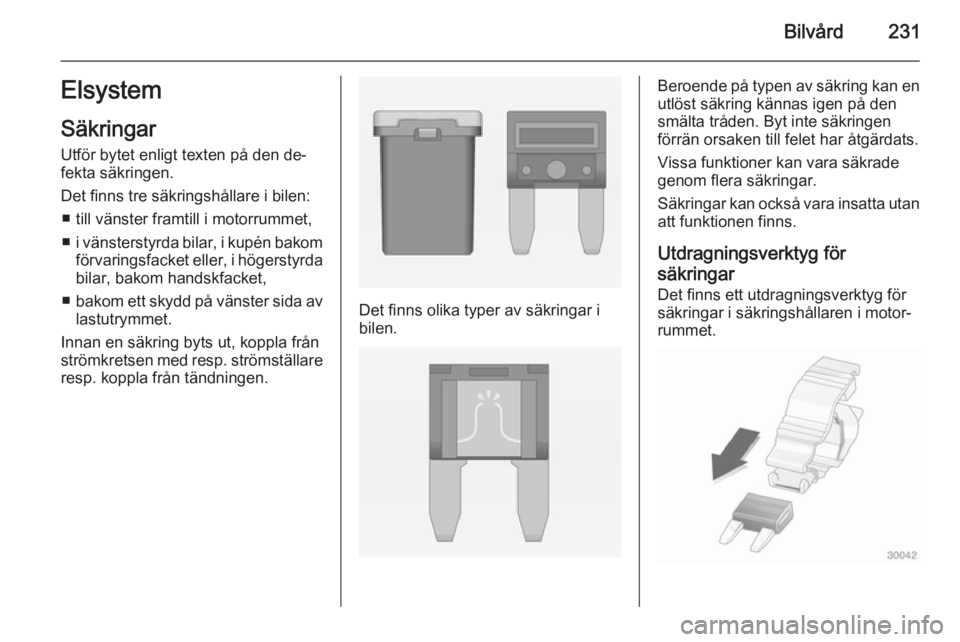

Bilvård231Elsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns tre säkringshållare i bilen: ■ till vänster framtill i motorrummet,
■ i vänsterstyrda bilar, i kupén bakom
förvaringsfacket eller, i högerstyrda bilar, bakom handskfacket,
■ bakom ett skydd på vänster sida av
lastutrymmet.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
Det finns olika typer av säkringar i
bilen.
Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för
säkringar Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.

232Bilvård

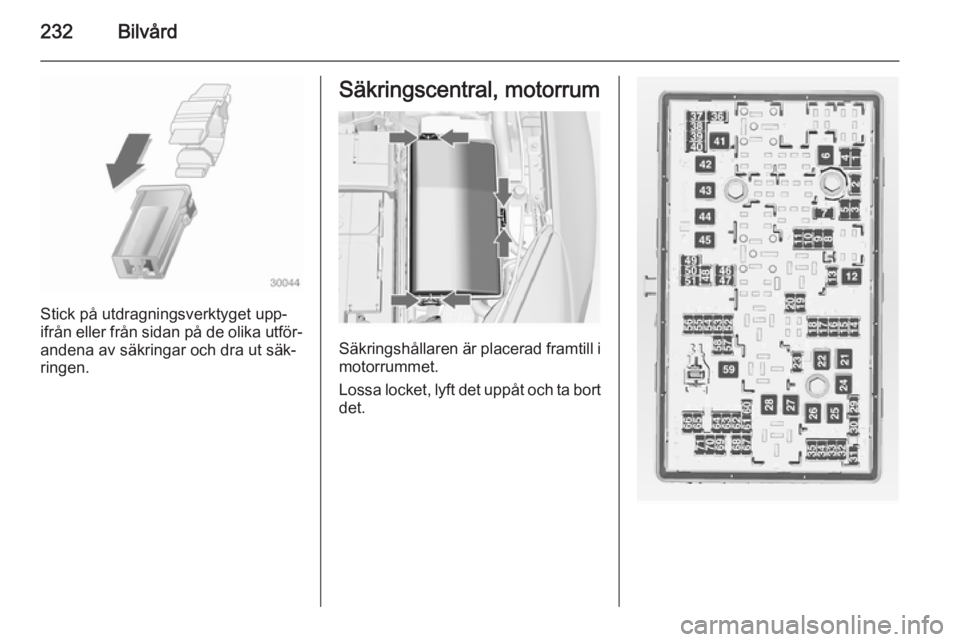

Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket, lyft det uppåt och ta bort
det.

Bilvård233

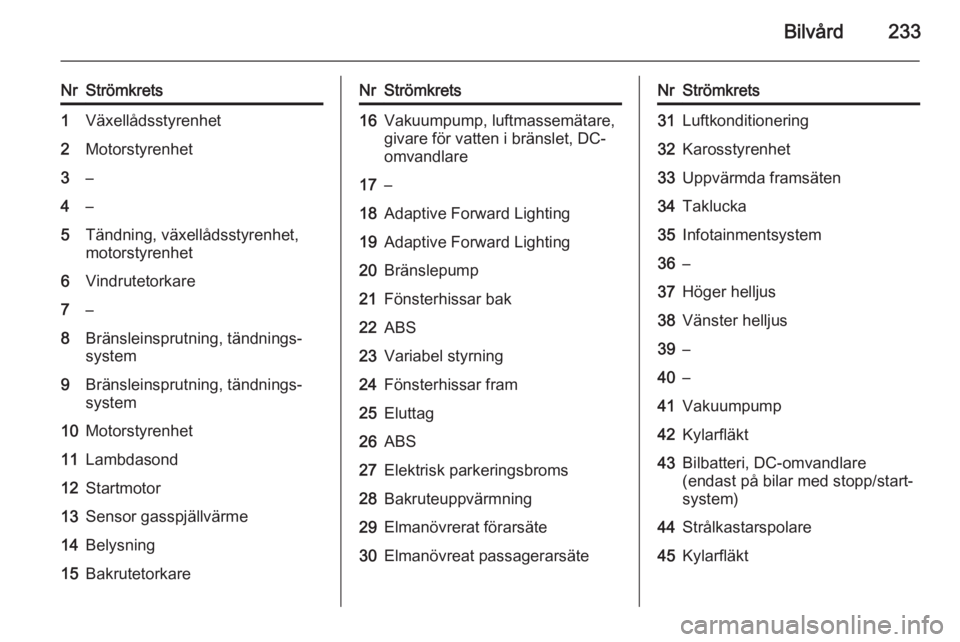

NrStrömkrets1Växellådsstyrenhet2Motorstyrenhet3–4–5Tändning, växellådsstyrenhet,
motorstyrenhet6Vindrutetorkare7–8Bränsleinsprutning, tändnings‐
system9Bränsleinsprutning, tändnings‐
system10Motorstyrenhet11Lambdasond12Startmotor13Sensor gasspjällvärme14Belysning15BakrutetorkareNrStrömkrets16Vakuumpump, luftmassemätare,
givare för vatten i bränslet, DC-
omvandlare17–18Adaptive Forward Lighting19Adaptive Forward Lighting20Bränslepump21Fönsterhissar bak22ABS23Variabel styrning24Fönsterhissar fram25Eluttag26ABS27Elektrisk parkeringsbroms28Bakruteuppvärmning29Elmanövrerat förarsäte30Elmanövreat passagerarsäteNrStrömkrets31Luftkonditionering32Karosstyrenhet33Uppvärmda framsäten34Taklucka35Infotainmentsystem36–37Höger helljus38Vänster helljus39–40–41Vakuumpump42Kylarfläkt43Bilbatteri, DC-omvandlare
(endast på bilar med stopp/start-
system)44Strålkastarspolare45Kylarfläkt

234Bilvård
NrStrömkrets46Uttag 87, huvudrelä47Lambdasond48Dimljus49Höger halvljus50Vänster halvljus51Signalhorn52Tändsystemet53Tändning, ventilerade framsäten54Tändsystemet55Elfönsterhissar, spegelinfällning56Vindrutespolare57–58–59Dieselbränslevärmare, emis‐
sionsövervakningssystem60Spegelvärme61SpegelvärmeNrStrömkrets62–63Bakrutesensor64Adaptive Forward Lighting65Extrapump (endast bilar med
stopp-start-system)66Bakrutespolare67Styrenhet bränslesystem68–69Bilbatteriets givare70Regnsensor71Bilbatteriets givare
När du bytt de trasiga säkringarna
sätter du säkringscentralens lock på
plats och trycker fast det.
Om säkringscentralens lock inte är ordentligt stängt kan funktionsfel upp‐ stå.
Säkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna utrymmet, tryck ihop låsfli‐
karna, fäll ner utrymmet och ta bort
det.

Bilvård235
I högerstyrda bilar är säkringshållarenplacerad bakom ett skydd i handsk‐
facket. Öppna handskfacket och ta
bort skyddet.
NrStrömkrets1Infotainmentsystem, infodisplay2Karosstyrenhet3Karosstyrenhet4Infotainmentsystem, infodisplay5Infotainmentsystem, infodisplay6Cigarettändare7Eluttag8Karosstyrenhet9Karosstyrenhet10Karosstyrenhet11Kupéfläkt12–13–14Diagnoskontakt15Airbag16Centrallås, baklucka17LuftkonditioneringNrStrömkrets18Transportsäkring19Minne20–21Instrument22Tändsystemet23Karosstyrenhet24Karosstyrenhet25–26Eluttag lastutrymme
Elmanövrerade säten, nr 12 och 13,
har ett överbelastningsskydd. Kret‐
sen sluts igen efter nerkylning.

236BilvårdSäkringscentral, lastrum
Säkringshållaren är placerad på
vänster sida i lastutrymmet bakom ett skydd. Ta bort skyddet.
NrStrömkrets1Centrallås, elmanövrerad
baklucka2Släpmodul3–4–5Släputtag6Rattvärme7–8Släputtag9Taklucka10Centrallås, baklucka11–12–13–14–15Elmanövrerat bakluckslås16Luftkonditionering

Bilvård237
NrStrömkrets17–18–19Sidohinderdetektor20Sidohinderdetektor, ventilerade
framstolar21Aktiv fjädring, helljusassistent,
farthållare, trafikskyltsassistent,
filbytesvarning, släpvagnsmodul22Stöldlarm23Fyrhjulsdrift, stöldlarm24–25–26–27–28–29Släpvagnsmodul, transportsäk‐
ring30SidohinderdetektorNrStrömkrets31–32–33–34Taklucka35–36–37–Bilverktyg
Verktyg
Bilar med däckreparationssats
Verktygen och bogseringsöglan för‐
varas tillsammans med däck‐
reparationssatsen i en verktygslåda
under golvluckan i lastrummet.

238Bilvård
Bilar med reservhjul
Domkraften med hjulnyckel, verktyg,
en förlängningsskruv för att säkra ett
skadat hjul och bogseringsöglan för‐
varas i verktygslådan under reserv‐
hjulet i lastrummet. Reservhjul
3 249.
Fälgar och däck
Däckkondition, fälgkonditionKör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vinterdäck Vinterdäck förbättrar körsäkerhetenvid temperaturer under 7 °C och ska
därför monteras på alla hjulen.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.
Alla däckstorlekar är godkända som
vinterdäck 3 281.
5-dörrars halvkombi, 4-dörrars
sedan, Sports TourerDäckstorlekarna 205/60 R 16 och
235/45 R 18 lämpar sig endast som
vinterdäck.
Däckbeteckningart.ex. 215/60 R 16 95 H215=Däckets bredd i mm60=Tvärsnittsförhållande (däck‐
höjd i relation till däckbredd) i
%R=Stomtyp: RadialRF=Konstruktion: RunFlat16=Fälgdiameter i tum95=Kod bärförmåga t.ex.: 95 mot‐
svarar 690 kgH=Hastighetskod
Hastighetskod:
Q=upp till 160 km/hS=upp till 180 km/hT=upp till 190 km/hH=upp till 210 km/hV=upp till 240 km/hW=upp till 270 km/h
