Njega vozila249
Br.Strujni krug65Dodatna pumpa (jedino za vozila
sa sustavom stop-start)66Sustav pranja stražnjeg prozora67Upravljački modul sustava
goriva68–69Osjetnik akumulatora vozila70Senzor za kišu71Osjetnik akumulatora vozila
Nakon zamjene neispravnih
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište, pritisnite
osigurače, preklopite spremište dolje
i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice i
uklonite poklopac.

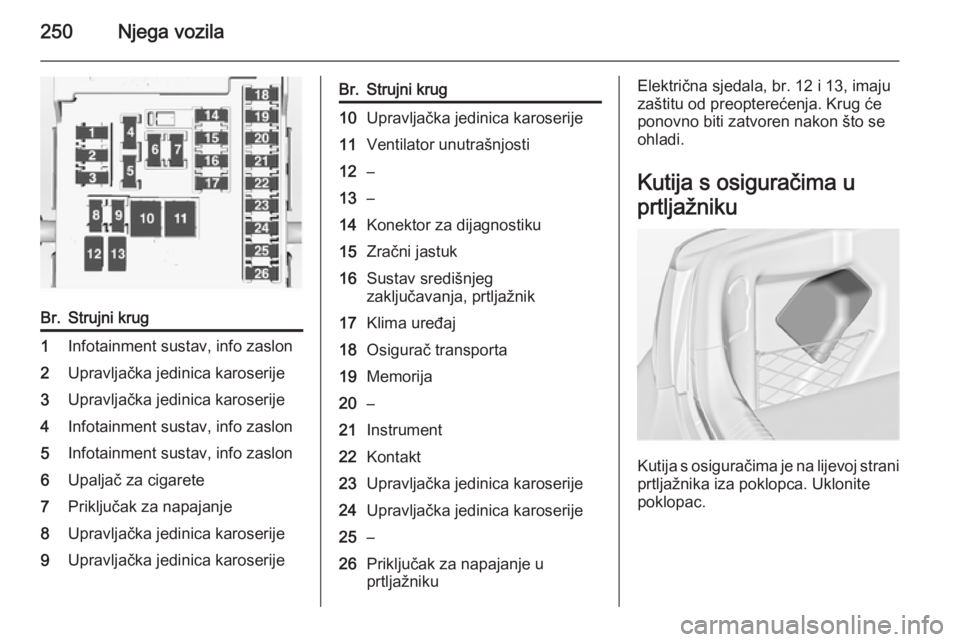

250Njega vozila
Br.Strujni krug1Infotainment sustav, info zaslon2Upravljačka jedinica karoserije3Upravljačka jedinica karoserije4Infotainment sustav, info zaslon5Infotainment sustav, info zaslon6Upaljač za cigarete7Priključak za napajanje8Upravljačka jedinica karoserije9Upravljačka jedinica karoserijeBr.Strujni krug10Upravljačka jedinica karoserije11Ventilator unutrašnjosti12–13–14Konektor za dijagnostiku15Zračni jastuk16Sustav središnjeg
zaključavanja, prtljažnik17Klima uređaj18Osigurač transporta19Memorija20–21Instrument22Kontakt23Upravljačka jedinica karoserije24Upravljačka jedinica karoserije25–26Priključak za napajanje u
prtljažnikuElektrična sjedala, br. 12 i 13, imaju
zaštitu od preopterećenja. Krug će
ponovno biti zatvoren nakon što se
ohladi.

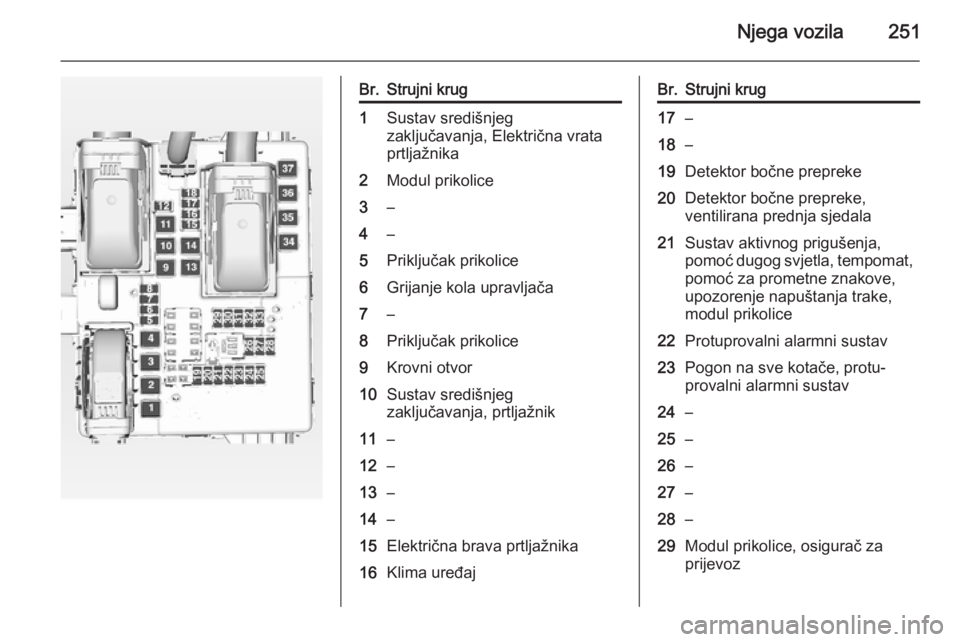

Kutija s osiguračima u
prtljažniku
Kutija s osiguračima je na lijevoj strani prtljažnika iza poklopca. Uklonite
poklopac.

Njega vozila251
Br.Strujni krug1Sustav središnjeg
zaključavanja, Električna vrata
prtljažnika2Modul prikolice3–4–5Priključak prikolice6Grijanje kola upravljača7–8Priključak prikolice9Krovni otvor10Sustav središnjeg
zaključavanja, prtljažnik11–12–13–14–15Električna brava prtljažnika16Klima uređajBr.Strujni krug17–18–19Detektor bočne prepreke20Detektor bočne prepreke,
ventilirana prednja sjedala21Sustav aktivnog prigušenja,
pomoć dugog svjetla, tempomat, pomoć za prometne znakove,
upozorenje napuštanja trake,
modul prikolice22Protuprovalni alarmni sustav23Pogon na sve kotače, protu‐
provalni alarmni sustav24–25–26–27–28–29Modul prikolice, osigurač za
prijevoz

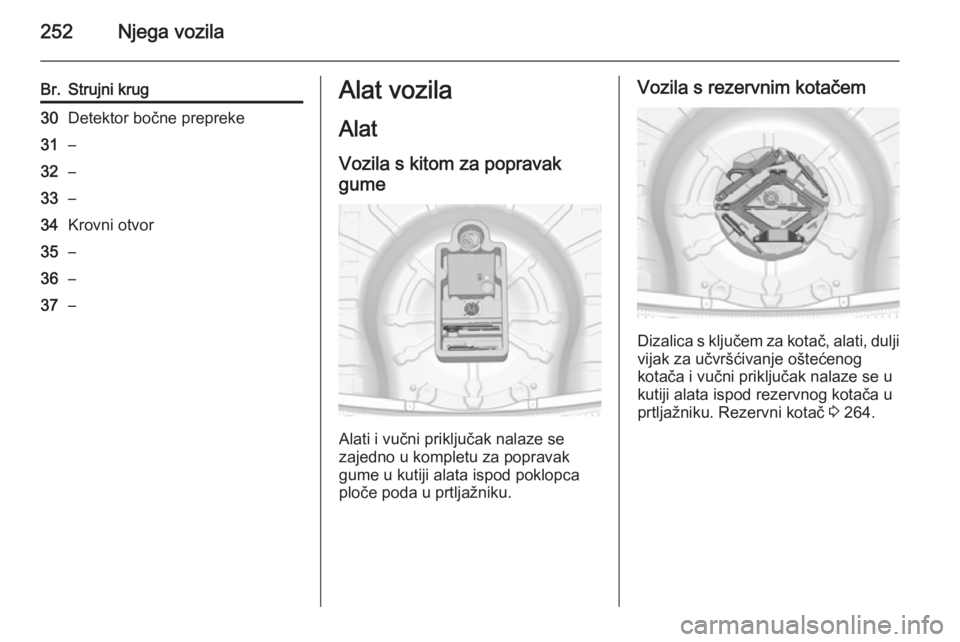

252Njega vozila
Br.Strujni krug30Detektor bočne prepreke31–32–33–34Krovni otvor35–36–37–Alat vozila
Alat Vozila s kitom za popravakgume
Alati i vučni priključak nalaze se
zajedno u kompletu za popravak
gume u kutiji alata ispod poklopca
ploče poda u prtljažniku.
Vozila s rezervnim kotačem
Dizalica s ključem za kotač, alati, dulji vijak za učvršćivanje oštećenog
kotača i vučni priključak nalaze se u
kutiji alata ispod rezervnog kotača u
prtljažniku. Rezervni kotač 3 264.

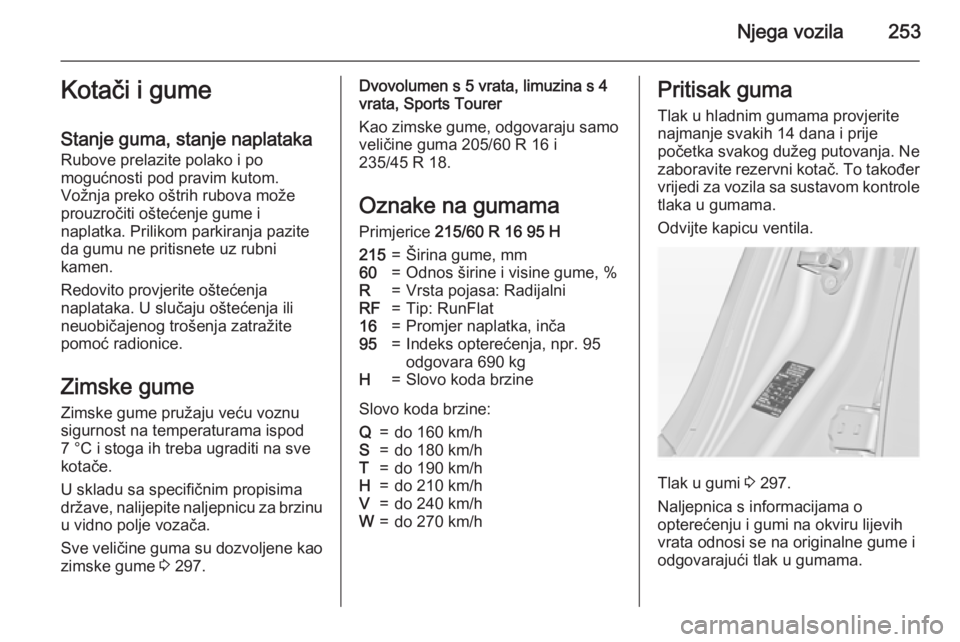

Njega vozila253Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu sigurnost na temperaturama ispod7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu u vidno polje vozača.
Sve veličine guma su dozvoljene kao
zimske gume 3 297.Dvovolumen s 5 vrata, limuzina s 4
vrata, Sports Tourer
Kao zimske gume, odgovaraju samo
veličine guma 205/60 R 16 i
235/45 R 18.
Oznake na gumama
Primjerice 215/60 R 16 95 H215=Širina gume, mm60=Odnos širine i visine gume, %R=Vrsta pojasa: RadijalniRF=Tip: RunFlat16=Promjer naplatka, inča95=Indeks opterećenja, npr. 95
odgovara 690 kgH=Slovo koda brzine
Slovo koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također vrijedi za vozila sa sustavom kontroletlaka u gumama.
Odvijte kapicu ventila.
Tlak u gumi 3 297.
Naljepnica s informacijama o
opterećenju i gumi na okviru lijevih
vrata odnosi se na originalne gume i
odgovarajući tlak u gumama.

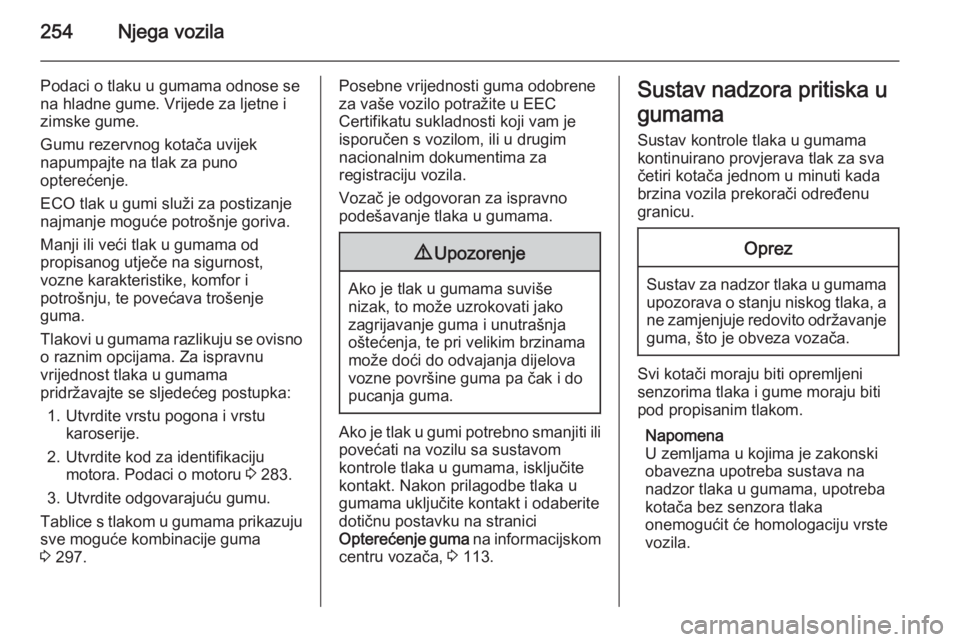

254Njega vozila
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite vrstu pogona i vrstu karoserije.
2. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 283.
3. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 297.Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Ako je tlak u gumi potrebno smanjiti ili
povećati na vozilu sa sustavom
kontrole tlaka u gumama, isključite
kontakt. Nakon prilagodbe tlaka u
gumama uključite kontakt i odaberite
dotičnu postavku na stranici
Opterećenje guma na informacijskom
centru vozača, 3 113.
Sustav nadzora pritiska u
gumama
Sustav kontrole tlaka u gumama
kontinuirano provjerava tlak za sva
četiri kotača jednom u minuti kada
brzina vozila prekorači određenu
granicu.Oprez
Sustav za nadzor tlaka u gumama
upozorava o stanju niskog tlaka, a ne zamjenjuje redovito održavanjeguma, što je obveza vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.

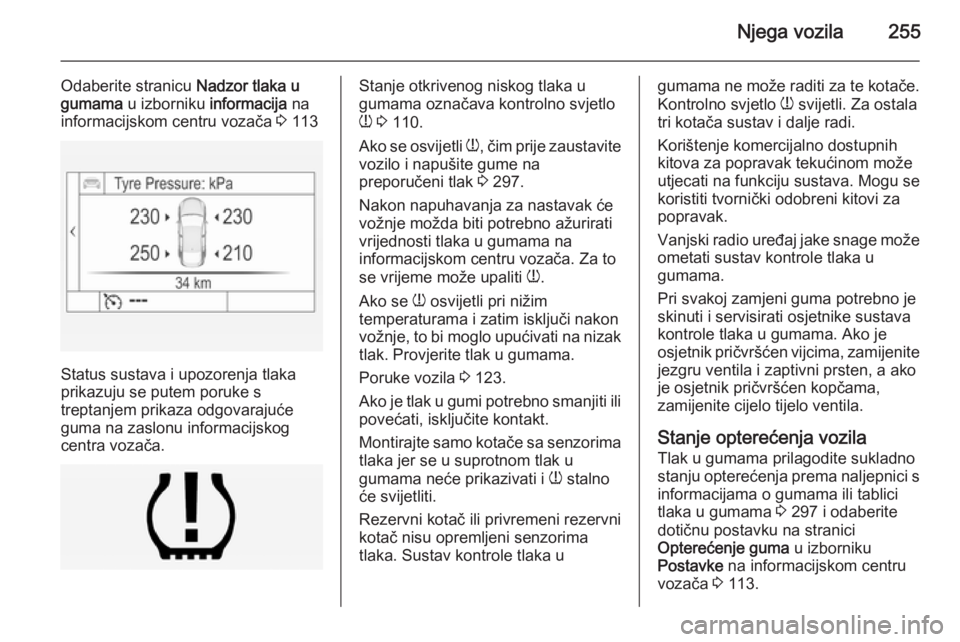

Njega vozila255
Odaberite stranicu Nadzor tlaka u
gumama u izborniku informacija na
informacijskom centru vozača 3 113
Status sustava i upozorenja tlaka
prikazuju se putem poruke s
treptanjem prikaza odgovarajuće
guma na zaslonu informacijskog
centra vozača.
Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 110.
Ako se osvijetli w, čim prije zaustavite
vozilo i napušite gume na
preporučeni tlak 3 297.
Nakon napuhavanja za nastavak će
vožnje možda biti potrebno ažurirati
vrijednosti tlaka u gumama na
informacijskom centru vozača. Za to
se vrijeme može upaliti w.
Ako se w osvijetli pri nižim
temperaturama i zatim isključi nakon vožnje, to bi moglo upućivati na nizak
tlak. Provjerite tlak u gumama.
Poruke vozila 3 123.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Rezervni kotač ili privremeni rezervni
kotač nisu opremljeni senzorima
tlaka. Sustav kontrole tlaka ugumama ne može raditi za te kotače.
Kontrolno svjetlo w svijetli. Za ostala
tri kotača sustav i dalje radi.
Korištenje komercijalno dostupnih
kitova za popravak tekućinom može
utjecati na funkciju sustava. Mogu se
koristiti tvornički odobreni kitovi za
popravak.
Vanjski radio uređaj jake snage može ometati sustav kontrole tlaka u
gumama.
Pri svakoj zamjeni guma potrebno je
skinuti i servisirati osjetnike sustava
kontrole tlaka u gumama. Ako je
osjetnik pričvršćen vijcima, zamijenite
jezgru ventila i zaptivni prsten, a ako
je osjetnik pričvršćen kopčama,
zamijenite cijelo tijelo ventila.
Stanje opterećenja vozila
Tlak u gumama prilagodite sukladno
stanju opterećenja prema naljepnici s informacijama o gumama ili tablici
tlaka u gumama 3 297 i odaberite
dotičnu postavku na stranici
Opterećenje guma u izborniku
Postavke na informacijskom centru
vozača 3 113.

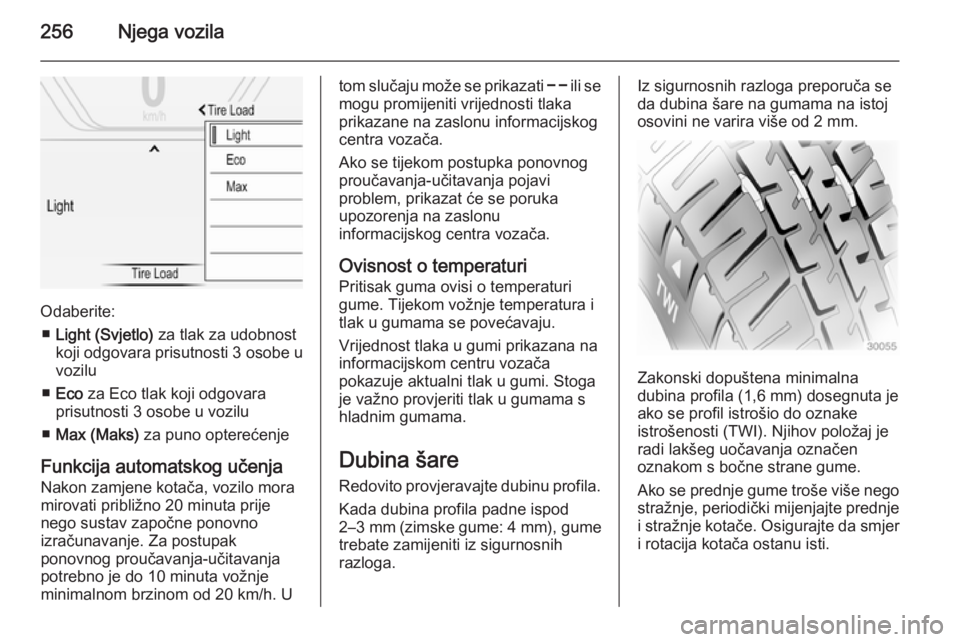

256Njega vozila
Odaberite:■ Light (Svjetlo) za tlak za udobnost
koji odgovara prisutnosti 3 osobe u
vozilu
■ Eco za Eco tlak koji odgovara
prisutnosti 3 osobe u vozilu
■ Max (Maks) za puno opterećenje
Funkcija automatskog učenja Nakon zamjene kotača, vozilo mora
mirovati približno 20 minuta prije
nego sustav započne ponovno
izračunavanje. Za postupak
ponovnog proučavanja-učitavanja
potrebno je do 10 minuta vožnje
minimalnom brzinom od 20 km/h. U
tom slučaju može se prikazati $ ili se
mogu promijeniti vrijednosti tlaka
prikazane na zaslonu informacijskog
centra vozača.
Ako se tijekom postupka ponovnog proučavanja-učitavanja pojavi
problem, prikazat će se poruka
upozorenja na zaslonu
informacijskog centra vozača.
Ovisnost o temperaturi
Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.
Vrijednost tlaka u gumi prikazana na
informacijskom centru vozača
pokazuje aktualni tlak u gumi. Stoga
je važno provjeriti tlak u gumama s
hladnim gumama.
Dubina šare Redovito provjeravajte dubinu profila.Kada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.Iz sigurnosnih razloga preporuča se
da dubina šare na gumama na istoj
osovini ne varira više od 2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do oznake
istrošenosti (TWI). Njihov položaj je
radi lakšeg uočavanja označen
oznakom s bočne strane gume.
Ako se prednje gume troše više nego stražnje, periodički mijenjajte prednje
i stražnje kotače. Osigurajte da smjer
i rotacija kotača ostanu isti.

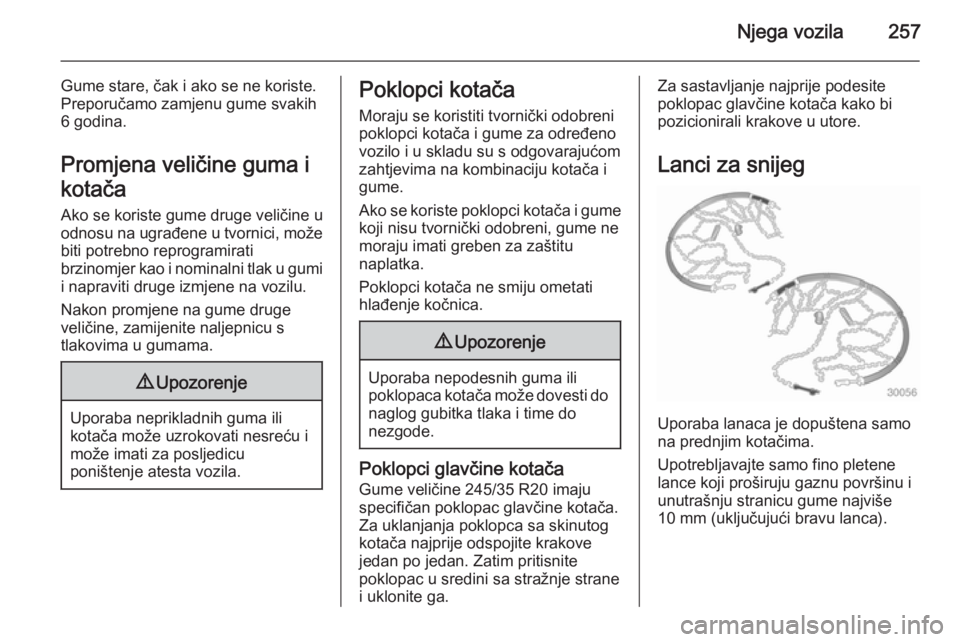

Njega vozila257
Gume stare, čak i ako se ne koriste.
Preporučamo zamjenu gume svakih 6 godina.
Promjena veličine guma i kotača Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi
i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Poklopci glavčine kotača
Gume veličine 245/35 R20 imaju
specifičan poklopac glavčine kotača.
Za uklanjanja poklopca sa skinutog
kotača najprije odspojite krakove
jedan po jedan. Zatim pritisnite
poklopac u sredini sa stražnje strane
i uklonite ga.
Za sastavljanje najprije podesite
poklopac glavčine kotača kako bi
pozicionirali krakove u utore.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
10 mm (uključujući bravu lanca).

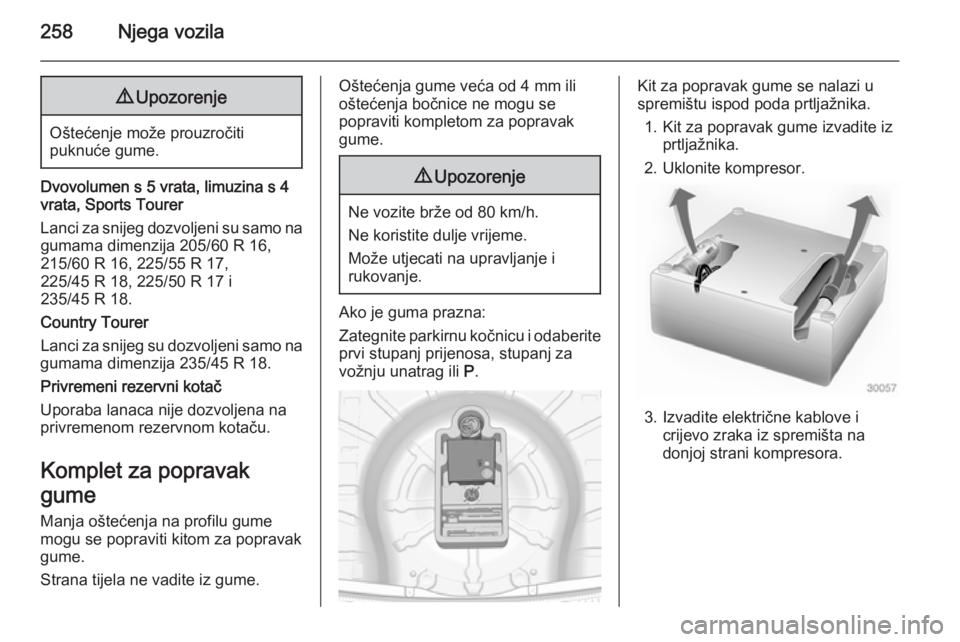

258Njega vozila9Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Dvovolumen s 5 vrata, limuzina s 4
vrata, Sports Tourer
Lanci za snijeg dozvoljeni su samo na gumama dimenzija 205/60 R 16,
215/60 R 16, 225/55 R 17,
225/45 R 18, 225/50 R 17 i
235/45 R 18.
Country Tourer
Lanci za snijeg su dozvoljeni samo na
gumama dimenzija 235/45 R 18.
Privremeni rezervni kotač
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak
gume
Manja oštećenja na profilu gume
mogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne koristite dulje vrijeme.
Može utjecati na upravljanje i
rukovanje.
Ako je guma prazna:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa, stupanj za
vožnju unatrag ili P.
Kit za popravak gume se nalazi u
spremištu ispod poda prtljažnika.
1. Kit za popravak gume izvadite iz prtljažnika.
2. Uklonite kompresor.
3. Izvadite električne kablove i crijevo zraka iz spremišta nadonjoj strani kompresora.
