Vožnja i rukovanje219

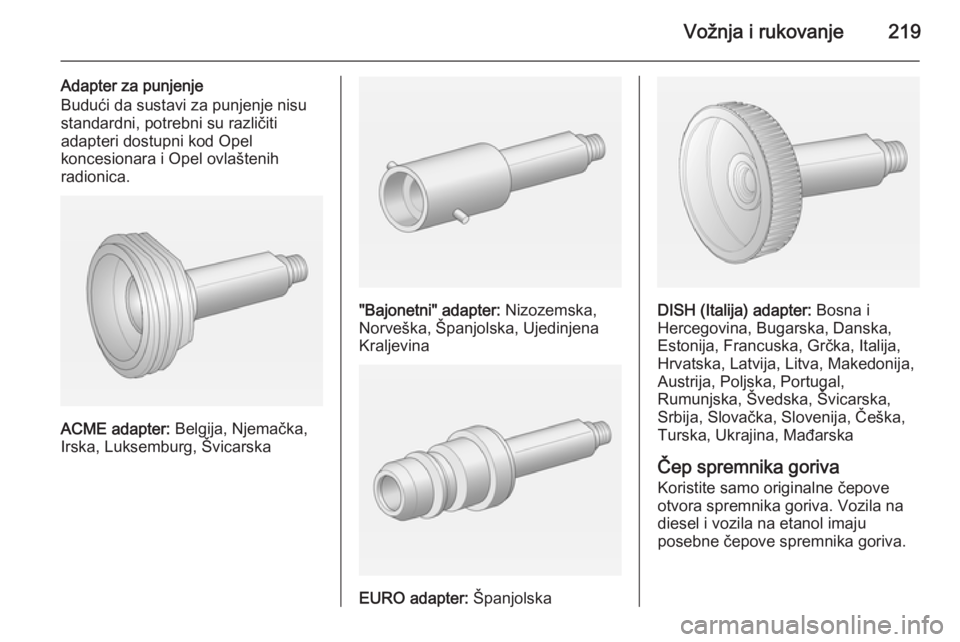

Adapter za punjenje
Budući da sustavi za punjenje nisu
standardni, potrebni su različiti
adapteri dostupni kod Opel
koncesionara i Opel ovlaštenih
radionica.
ACME adapter: Belgija, Njemačka,
Irska, Luksemburg, Švicarska
"Bajonetni" adapter: Nizozemska,
Norveška, Španjolska, Ujedinjena Kraljevina
EURO adapter: Španjolska
DISH (Italija) adapter: Bosna i
Hercegovina, Bugarska, Danska,
Estonija, Francuska, Grčka, Italija, Hrvatska, Latvija, Litva, Makedonija,
Austrija, Poljska, Portugal,
Rumunjska, Švedska, Švicarska,
Srbija, Slovačka, Slovenija, Češka,
Turska, Ukrajina, Mađarska
Čep spremnika goriva Koristite samo originalne čepove
otvora spremnika goriva. Vozila na
diesel i vozila na etanol imaju
posebne čepove spremnika goriva.

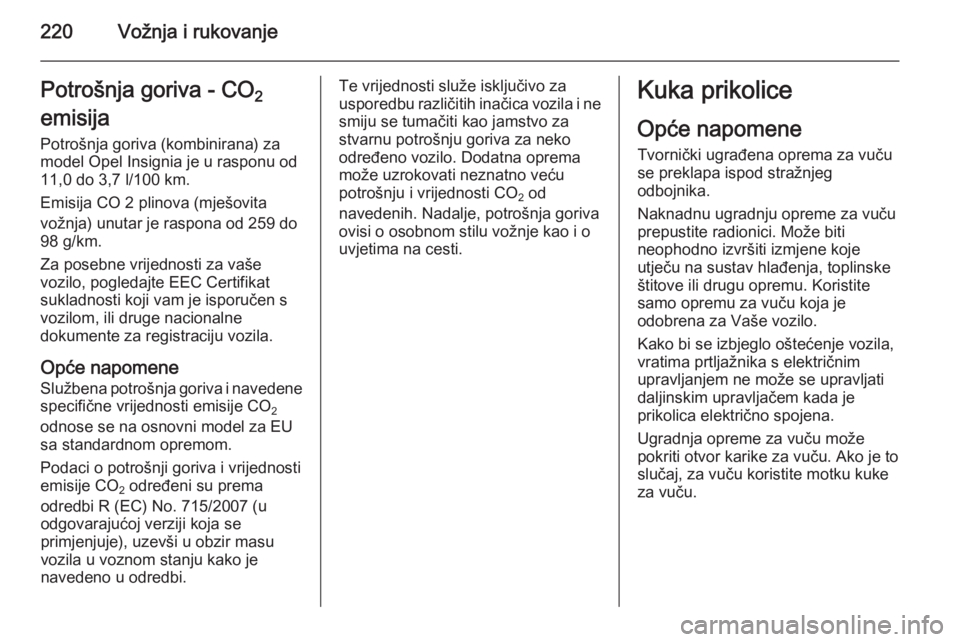

220Vožnja i rukovanjePotrošnja goriva - CO2
emisija
Potrošnja goriva (kombinirana) za
model Opel Insignia je u rasponu od
11,0 do 3,7 l/100 km.
Emisija CO 2 plinova (mješovita
vožnja) unutar je raspona od 259 do
98 g/km.
Za posebne vrijednosti za vaše
vozilo, pogledajte EEC Certifikat
sukladnosti koji vam je isporučen s
vozilom, ili druge nacionalne
dokumente za registraciju vozila.
Opće napomene Službena potrošnja goriva i navedenespecifične vrijednosti emisije CO 2
odnose se na osnovni model za EU
sa standardnom opremom.
Podaci o potrošnji goriva i vrijednosti
emisije CO 2 određeni su prema
odredbi R (EC) No. 715/2007 (u odgovarajućoj verziji koja se
primjenjuje), uzevši u obzir masu
vozila u voznom stanju kako je
navedeno u odredbi.Te vrijednosti služe isključivo za
usporedbu različitih inačica vozila i ne
smiju se tumačiti kao jamstvo za stvarnu potrošnju goriva za nekoodređeno vozilo. Dodatna oprema
može uzrokovati neznatno veću
potrošnju i vrijednosti CO 2 od
navedenih. Nadalje, potrošnja goriva ovisi o osobnom stilu vožnje kao i ouvjetima na cesti.Kuka prikolice
Opće napomene Tvornički ugrađena oprema za vuču
se preklapa ispod stražnjeg
odbojnika.
Naknadnu ugradnju opreme za vuču
prepustite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu. Koristite
samo opremu za vuču koja je
odobrena za Vaše vozilo.
Kako bi se izbjeglo oštećenje vozila,
vratima prtljažnika s električnim
upravljanjem ne može se upravljati
daljinskim upravljačem kada je
prikolica električno spojena.
Ugradnja opreme za vuču može
pokriti otvor karike za vuču. Ako je to
slučaj, za vuču koristite motku kuke za vuču.

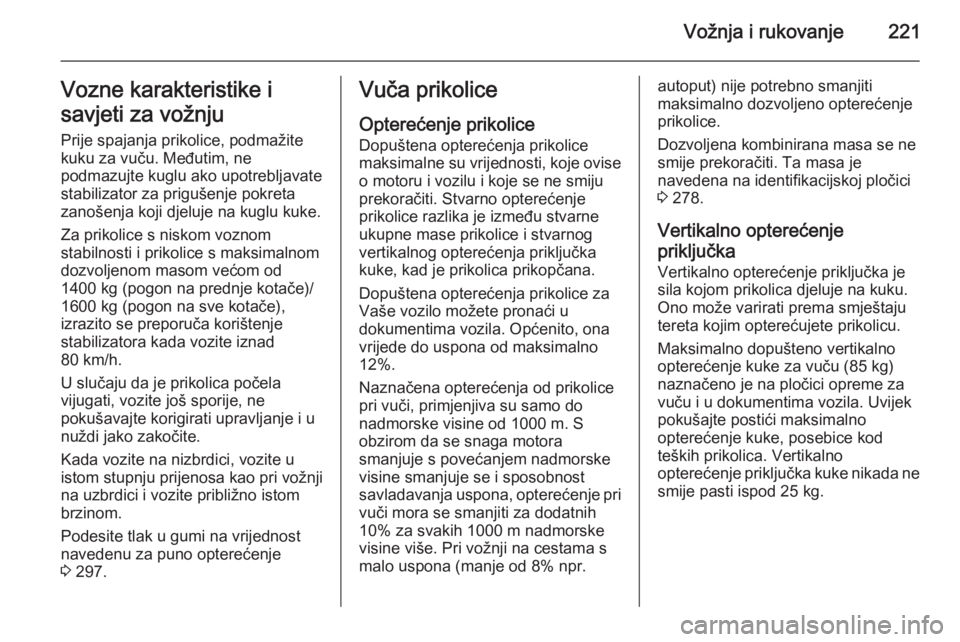

Vožnja i rukovanje221Vozne karakteristike i
savjeti za vožnju
Prije spajanja prikolice, podmažite kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke.
Za prikolice s niskom voznom
stabilnosti i prikolice s maksimalnom
dozvoljenom masom većom od
1400 kg (pogon na prednje kotače)/
1600 kg (pogon na sve kotače),
izrazito se preporuča korištenje
stabilizatora kada vozite iznad
80 km/h.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 297.Vuča prikolice
Opterećenje prikolice
Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede do uspona od maksimalno
12%.
Naznačena opterećenja od prikolice
pri vuči, primjenjiva su samo do
nadmorske visine od 1000 m. S
obzirom da se snaga motora
smanjuje s povećanjem nadmorske
visine smanjuje se i sposobnost
savladavanja uspona, opterećenje pri
vuči mora se smanjiti za dodatnih
10% za svakih 1000 m nadmorske
visine više. Pri vožnji na cestama s
malo uspona (manje od 8% npr.autoput) nije potrebno smanjiti
maksimalno dozvoljeno opterećenje
prikolice.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 278.
Vertikalno opterećenje
priključka
Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču (85 kg)
naznačeno je na pločici opreme za
vuču i u dokumentima vozila. Uvijek pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikada ne smije pasti ispod 25 kg.

222Vožnja i rukovanje

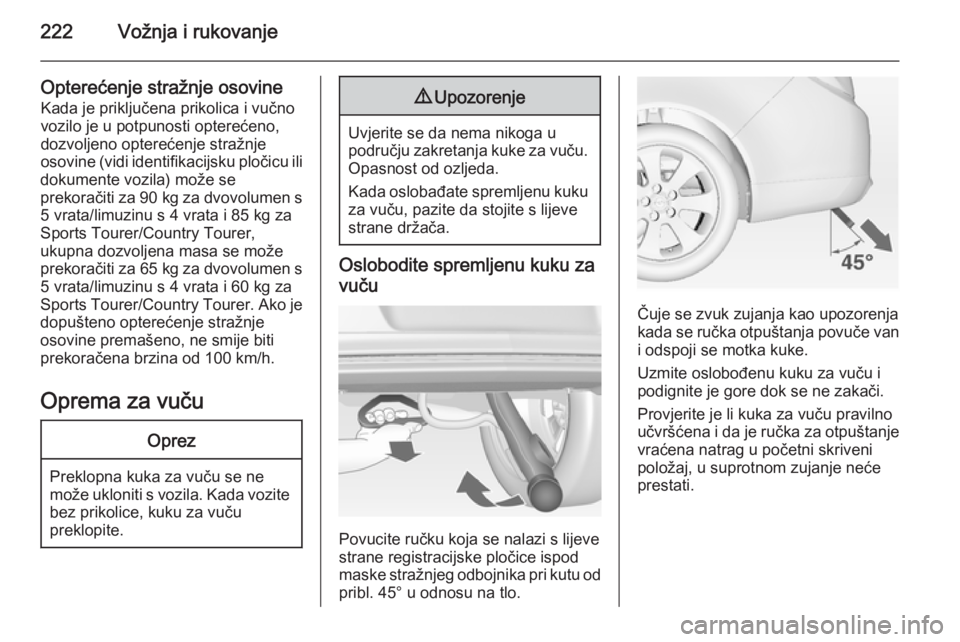

Opterećenje stražnje osovineKada je priključena prikolica i vučno
vozilo je u potpunosti opterećeno,
dozvoljeno opterećenje stražnje
osovine (vidi identifikacijsku pločicu ili
dokumente vozila) može se
prekoračiti za 90 kg za dvovolumen s
5 vrata/limuzinu s 4 vrata i 85 kg za
Sports Tourer/Country Tourer,
ukupna dozvoljena masa se može
prekoračiti za 65 kg za dvovolumen s
5 vrata/limuzinu s 4 vrata i 60 kg za
Sports Tourer/Country Tourer. Ako je dopušteno opterećenje stražnje
osovine premašeno, ne smije biti
prekoračena brzina od 100 km/h.
Oprema za vučuOprez
Preklopna kuka za vuču se ne
može ukloniti s vozila. Kada vozite bez prikolice, kuku za vuču
preklopite.
9 Upozorenje
Uvjerite se da nema nikoga u
području zakretanja kuke za vuču. Opasnost od ozljeda.
Kada oslobađate spremljenu kuku
za vuču, pazite da stojite s lijeve
strane držača.
Oslobodite spremljenu kuku za
vuču
Povucite ručku koja se nalazi s lijeve
strane registracijske pločice ispod
maske stražnjeg odbojnika pri kutu od
pribl. 45° u odnosu na tlo.
Čuje se zvuk zujanja kao upozorenja
kada se ručka otpuštanja povuče van i odspoji se motka kuke.
Uzmite oslobođenu kuku za vuču i
podignite je gore dok se ne zakači.
Provjerite je li kuka za vuču pravilno
učvršćena i da je ručka za otpuštanje vraćena natrag u početni skriveni
položaj, u suprotnom zujanje neće
prestati.

Vožnja i rukovanje223

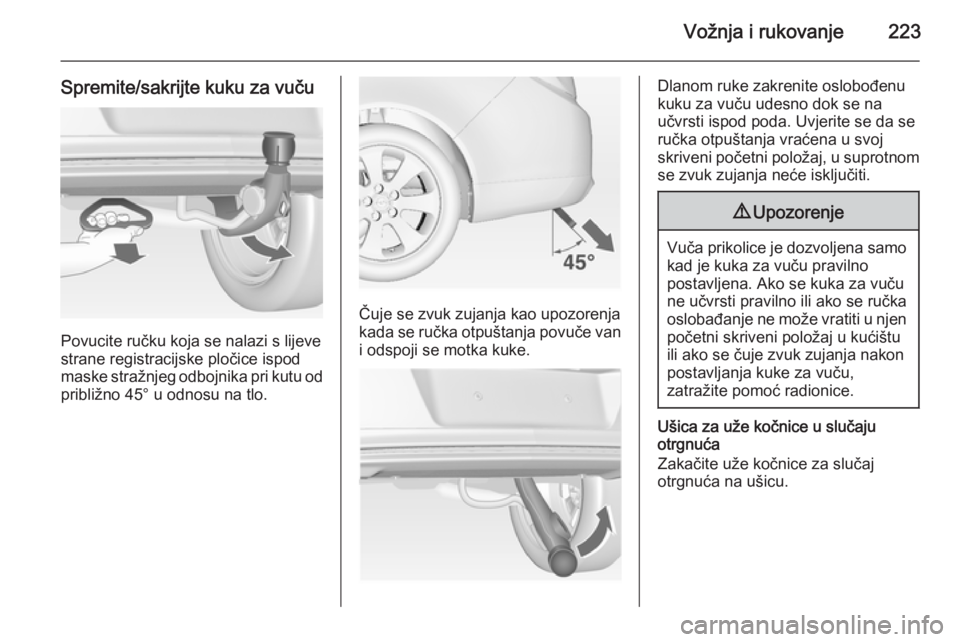

Spremite/sakrijte kuku za vuču
Povucite ručku koja se nalazi s lijeve
strane registracijske pločice ispod
maske stražnjeg odbojnika pri kutu od
približno 45° u odnosu na tlo.
Čuje se zvuk zujanja kao upozorenja
kada se ručka otpuštanja povuče van i odspoji se motka kuke.
Dlanom ruke zakrenite oslobođenu
kuku za vuču udesno dok se na
učvrsti ispod poda. Uvjerite se da se
ručka otpuštanja vraćena u svoj
skriveni početni položaj, u suprotnom
se zvuk zujanja neće isključiti.9 Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne učvrsti pravilno ili ako se ručka
oslobađanje ne može vratiti u njen
početni skriveni položaj u kućištu
ili ako se čuje zvuk zujanja nakon
postavljanja kuke za vuču,
zatražite pomoć radionice.
Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.

224Vožnja i rukovanjePomoć za stabilnost
prikolice Ako sustav detektira vijugava gibanja, snaga motora se smanjuje i
kombinacija vozilo/prikolica se
selektivno koči dok vijuganje ne
nestane. Dok sustav radi držite kolo
upravljača što je moguće mirnijim.
Pomoć za stabilnost prikolice (TSA) je
funkcija elektroničkog programa
stabilnosti 3 176.

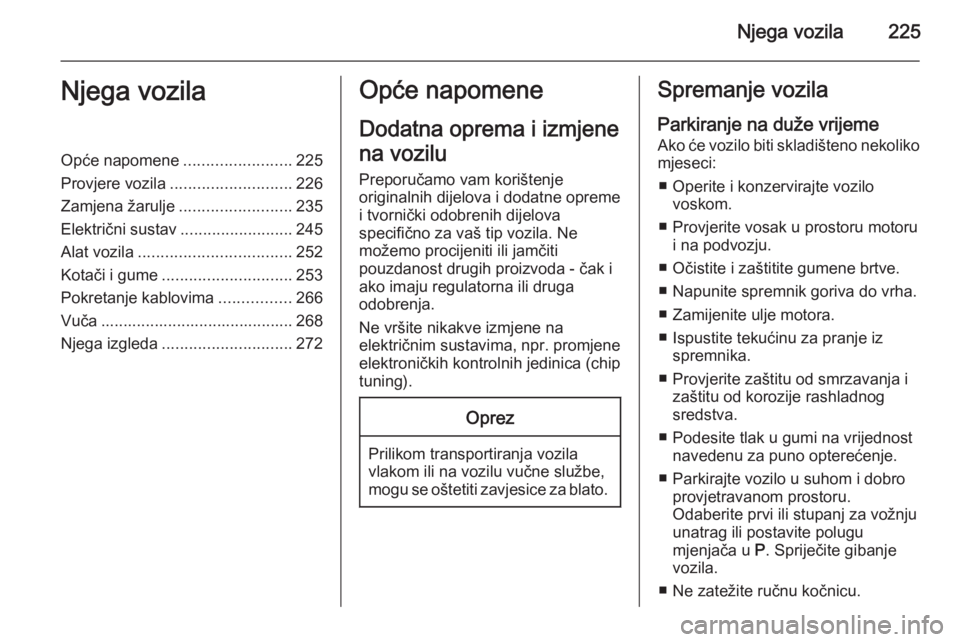

Njega vozila225Njega vozilaOpće napomene........................225
Provjere vozila ........................... 226
Zamjena žarulje .........................235
Električni sustav .........................245
Alat vozila .................................. 252
Kotači i gume ............................. 253
Pokretanje kablovima ................266
Vuča ........................................... 268
Njega izgleda ............................. 272Opće napomene
Dodatna oprema i izmjene
na vozilu
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Ne vršite nikakve izmjene na
električnim sustavima, npr. promjene
elektroničkih kontrolnih jedinica (chip
tuning).Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijeme
Ako će vozilo biti skladišteno nekoliko
mjeseci:
■ Operite i konzervirajte vozilo voskom.
■ Provjerite vosak u prostoru motoru i na podvozju.
■ Očistite i zaštitite gumene brtve.
■ Napunite spremnik goriva do vrha.
■ Zamijenite ulje motora.
■ Ispustite tekućinu za pranje iz spremnika.
■ Provjerite zaštitu od smrzavanja i zaštitu od korozije rashladnog
sredstva.
■ Podesite tlak u gumi na vrijednost navedenu za puno opterećenje.
■ Parkirajte vozilo u suhom i dobro provjetravanom prostoru.
Odaberite prvi ili stupanj za vožnju
unatrag ili postavite polugu
mjenjača u P. Spriječite gibanje
vozila.
■ Ne zatežite ručnu kočnicu.

226Njega vozila

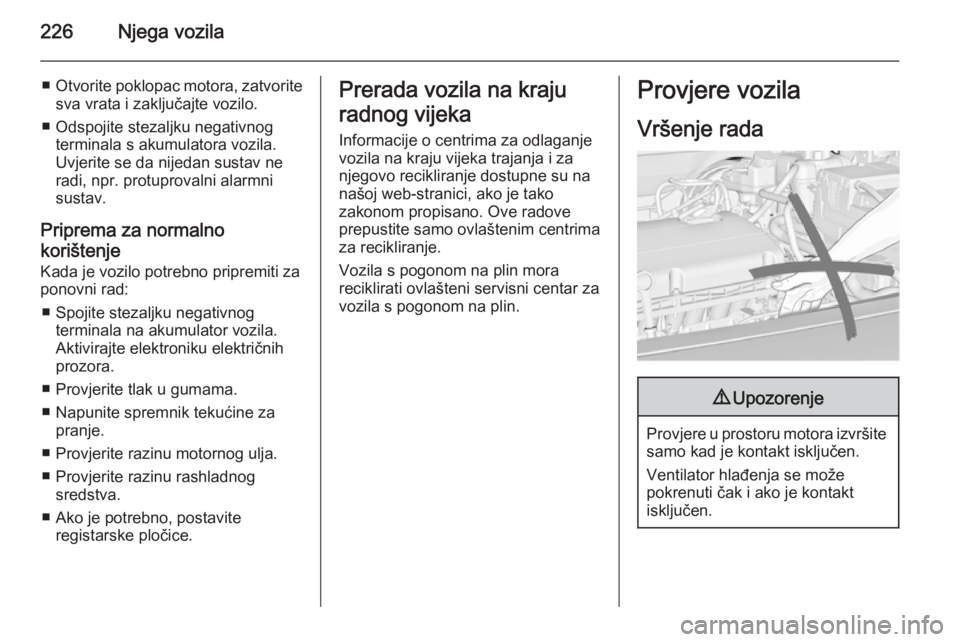

■Otvorite poklopac motora, zatvorite
sva vrata i zaključajte vozilo.
■ Odspojite stezaljku negativnog terminala s akumulatora vozila.
Uvjerite se da nijedan sustav ne radi, npr. protuprovalni alarmnisustav.
Priprema za normalno korištenje Kada je vozilo potrebno pripremiti za
ponovni rad:
■ Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
■ Provjerite tlak u gumama.
■ Napunite spremnik tekućine za pranje.
■ Provjerite razinu motornog ulja.
■ Provjerite razinu rashladnog sredstva.
■ Ako je potrebno, postavite registarske pločice.Prerada vozila na kraju
radnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web-stranici, ako je tako
zakonom propisano. Ove radove
prepustite samo ovlaštenim centrima
za recikliranje.
Vozila s pogonom na plin mora
reciklirati ovlašteni servisni centar za
vozila s pogonom na plin.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.

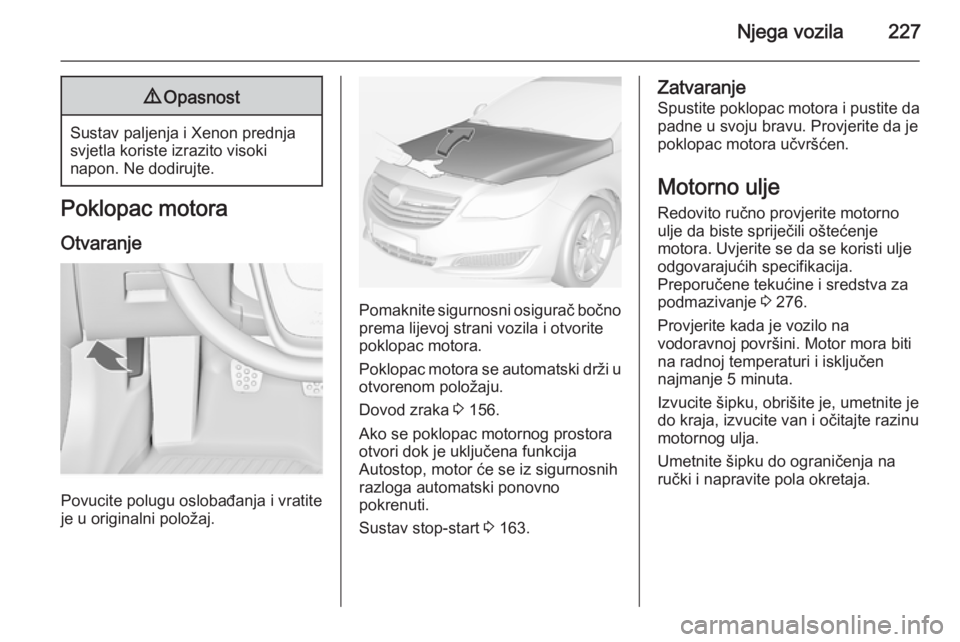

Njega vozila2279Opasnost
Sustav paljenja i Xenon prednja
svjetla koriste izrazito visoki
napon. Ne dodirujte.
Poklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.
Pomaknite sigurnosni osigurač bočno prema lijevoj strani vozila i otvorite
poklopac motora.
Poklopac motora se automatski drži u
otvorenom položaju.
Dovod zraka 3 156.
Ako se poklopac motornog prostora
otvori dok je uključena funkcija
Autostop, motor će se iz sigurnosnih
razloga automatski ponovno
pokrenuti.
Sustav stop-start 3 163.
Zatvaranje
Spustite poklopac motora i pustite da
padne u svoju bravu. Provjerite da je
poklopac motora učvršćen.

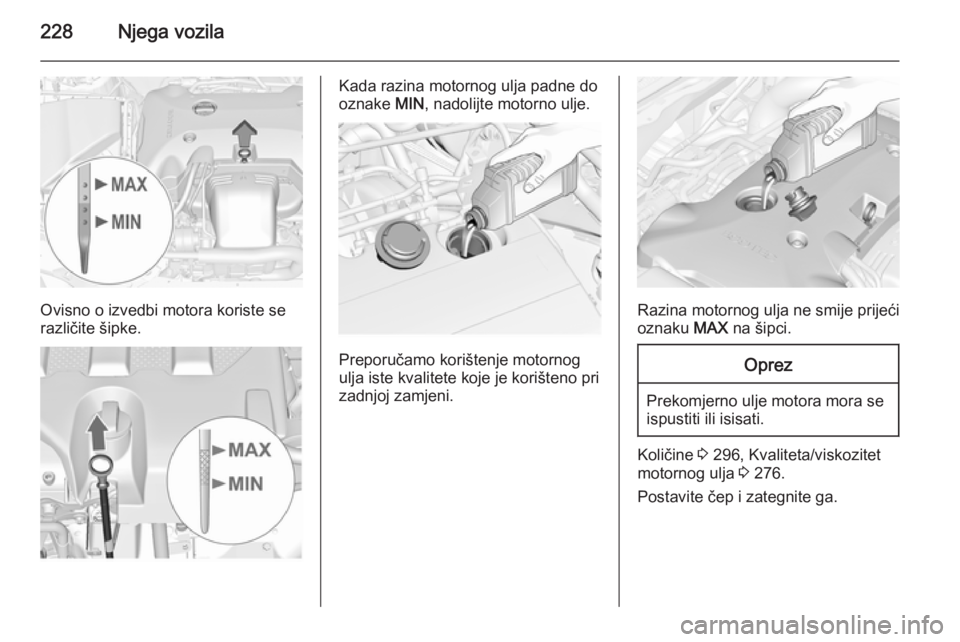

Motorno ulje
Redovito ručno provjerite motorno
ulje da biste spriječili oštećenje
motora. Uvjerite se da se koristi ulje
odgovarajućih specifikacija.
Preporučene tekućine i sredstva za
podmazivanje 3 276.
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje 5 minuta.
Izvucite šipku, obrišite je, umetnite je
do kraja, izvucite van i očitajte razinu
motornog ulja.
Umetnite šipku do ograničenja na
ručki i napravite pola okretaja.

228Njega vozila
Ovisno o izvedbi motora koriste se
različite šipke.
Kada razina motornog ulja padne do
oznake MIN, nadolijte motorno ulje.
Preporučamo korištenje motornog
ulja iste kvalitete koje je korišteno pri
zadnjoj zamjeni.
Razina motornog ulja ne smije prijeći oznaku MAX na šipci.
Oprez
Prekomjerno ulje motora mora se
ispustiti ili isisati.
Količine 3 296, Kvaliteta/viskozitet
motornog ulja 3 276.
Postavite čep i zategnite ga.
