Njega vozila239

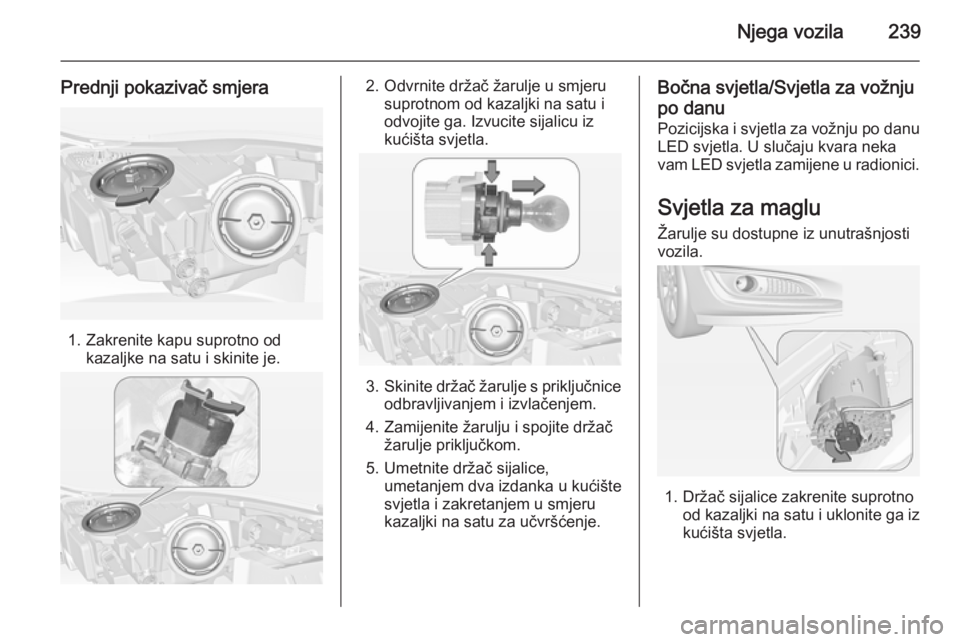

Prednji pokazivač smjera
1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Skinite držač žarulje s priključnice
odbravljivanjem i izvlačenjem.
4. Zamijenite žarulju i spojite držač žarulje priključkom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
Bočna svjetla/Svjetla za vožnju
po danu Pozicijska i svjetla za vožnju po danu
LED svjetla. U slučaju kvara neka
vam LED svjetla zamijene u radionici.
Svjetla za maglu Žarulje su dostupne iz unutrašnjosti
vozila.
1. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga iz
kućišta svjetla.

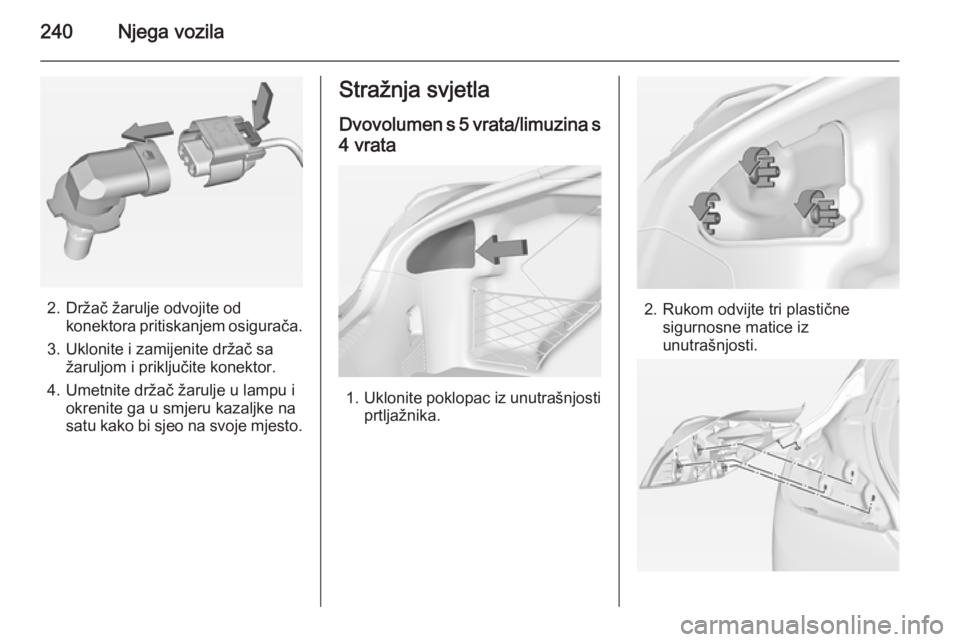

240Njega vozila
2. Držač žarulje odvojite odkonektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i okrenite ga u smjeru kazaljke na
satu kako bi sjeo na svoje mjesto.
Stražnja svjetla
Dvovolumen s 5 vrata/limuzina s
4 vrata
1. Uklonite poklopac iz unutrašnjosti
prtljažnika.
2. Rukom odvijte tri plastične sigurnosne matice iz
unutrašnjosti.

Njega vozila241

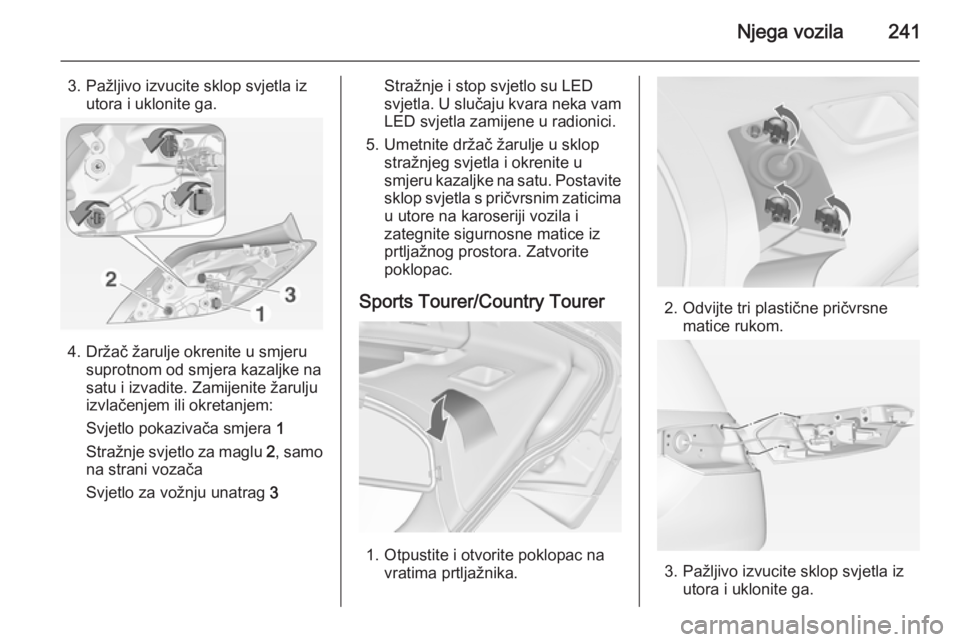

3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Držač žarulje okrenite u smjeru suprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem ili okretanjem:
Svjetlo pokazivača smjera 1
Stražnje svjetlo za maglu 2, samo
na strani vozača
Svjetlo za vožnju unatrag 3
Stražnje i stop svjetlo su LED
svjetla. U slučaju kvara neka vam
LED svjetla zamijene u radionici.
5. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu. Postavite
sklop svjetla s pričvrsnim zaticima
u utore na karoseriji vozila i
zategnite sigurnosne matice iz
prtljažnog prostora. Zatvorite
poklopac.
Sports Tourer/Country Tourer
1. Otpustite i otvorite poklopac na vratima prtljažnika.
2. Odvijte tri plastične pričvrsnematice rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga.

242Njega vozila

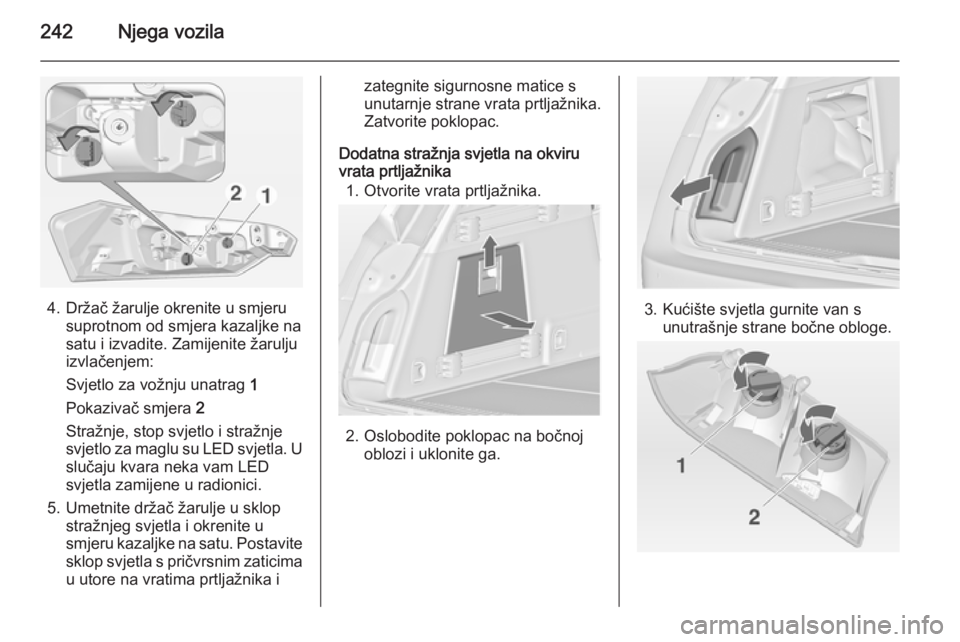

4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem:
Svjetlo za vožnju unatrag 1
Pokazivač smjera 2
Stražnje, stop svjetlo i stražnje
svjetlo za maglu su LED svjetla. U
slučaju kvara neka vam LED
svjetla zamijene u radionici.
5. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu. Postavite
sklop svjetla s pričvrsnim zaticima
u utore na vratima prtljažnika i
zategnite sigurnosne matice s
unutarnje strane vrata prtljažnika.
Zatvorite poklopac.
Dodatna stražnja svjetla na okviru
vrata prtljažnika
1. Otvorite vrata prtljažnika.
2. Oslobodite poklopac na bočnoj oblozi i uklonite ga.
3. Kućište svjetla gurnite van sunutrašnje strane bočne obloge.

Njega vozila243

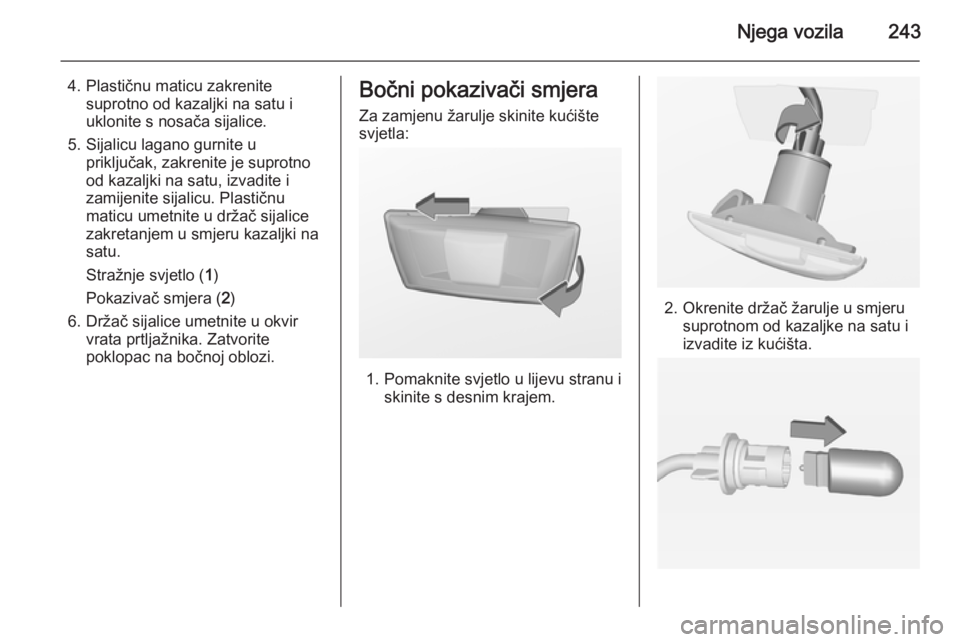

4. Plastičnu maticu zakrenitesuprotno od kazaljki na satu i
uklonite s nosača sijalice.
5. Sijalicu lagano gurnite u priključak, zakrenite je suprotno
od kazaljki na satu, izvadite i
zamijenite sijalicu. Plastičnu
maticu umetnite u držač sijalice
zakretanjem u smjeru kazaljki na
satu.
Stražnje svjetlo ( 1)
Pokazivač smjera ( 2)
6. Držač sijalice umetnite u okvir vrata prtljažnika. Zatvorite
poklopac na bočnoj oblozi.Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.

244Njega vozila

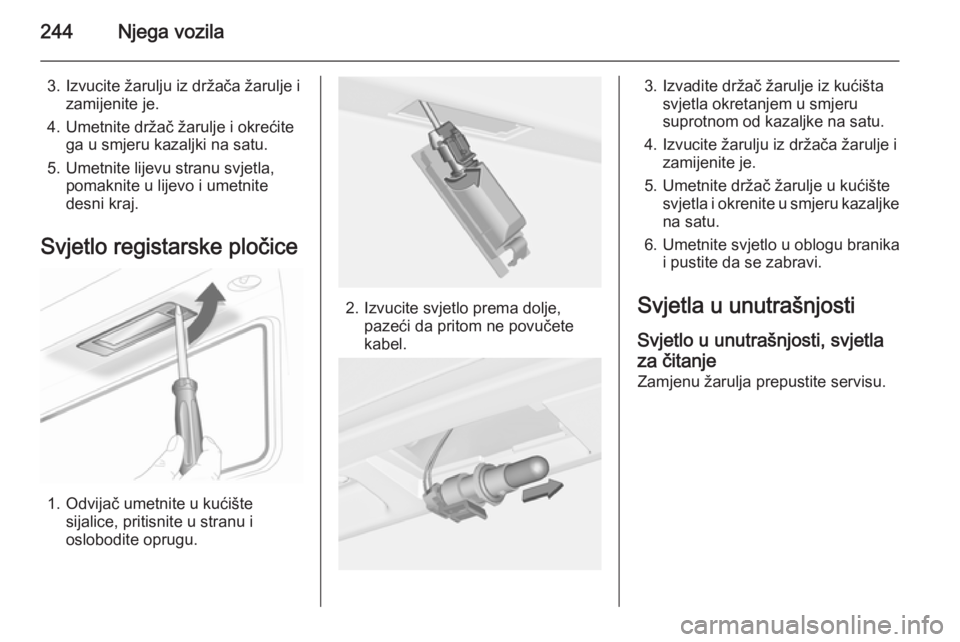

3. Izvucite žarulju iz držača žarulje izamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u kućište sijalice, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Svjetla u unutrašnjosti
Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu žarulja prepustite servisu.

Njega vozila245

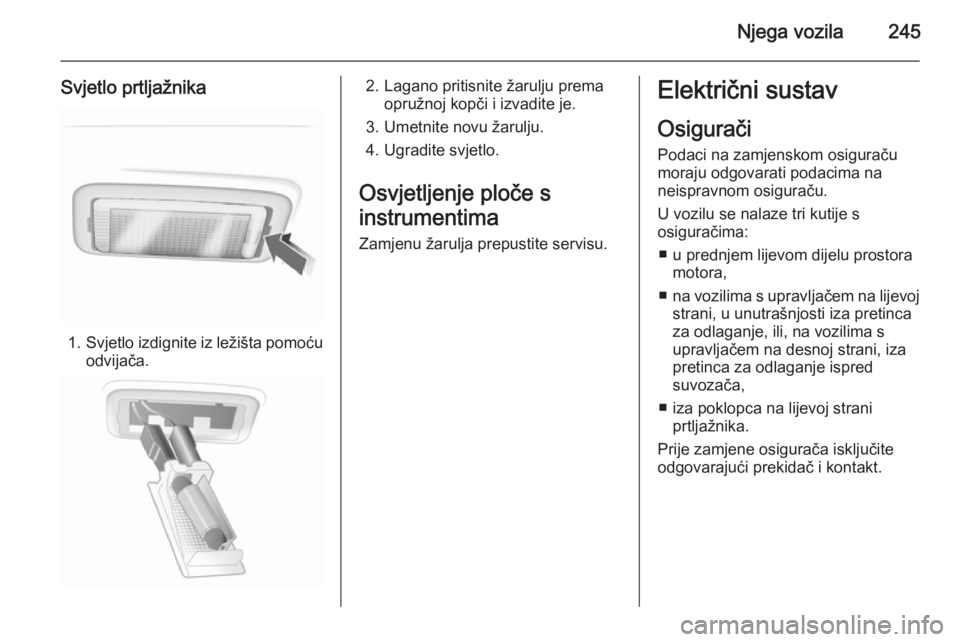

Svjetlo prtljažnika
1.Svjetlo izdignite iz ležišta pomoću
odvijača.
2. Lagano pritisnite žarulju prema opružnoj kopči i izvadite je.
3. Umetnite novu žarulju.
4. Ugradite svjetlo.
Osvjetljenje ploče s
instrumentima Zamjenu žarulja prepustite servisu.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ na vozilima s upravljačem na lijevoj
strani, u unutrašnjosti iza pretinca
za odlaganje, ili, na vozilima s
upravljačem na desnoj strani, iza
pretinca za odlaganje ispred
suvozača,
■ iza poklopca na lijevoj strani prtljažnika.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.

246Njega vozila

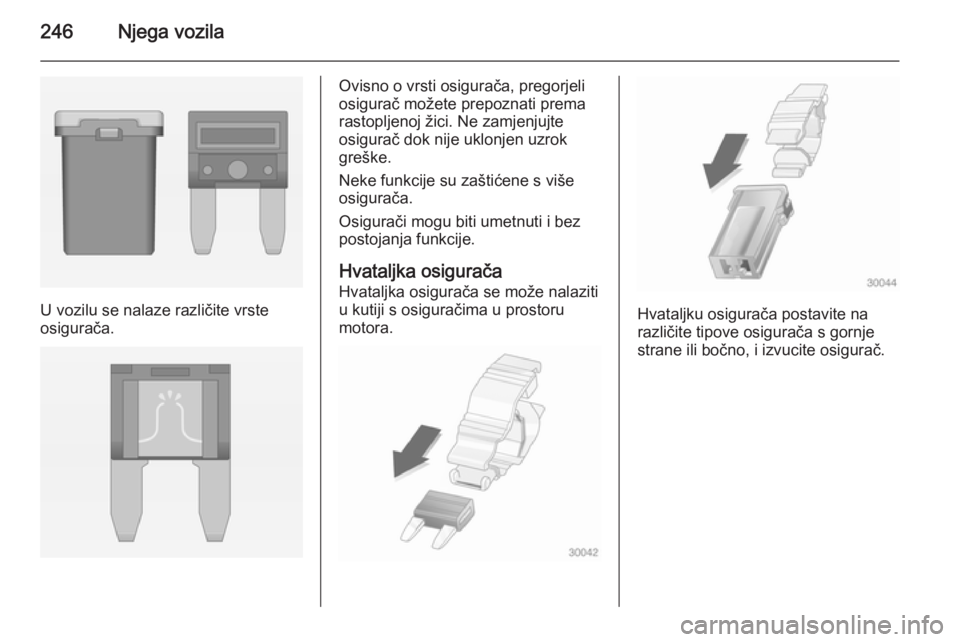

U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.

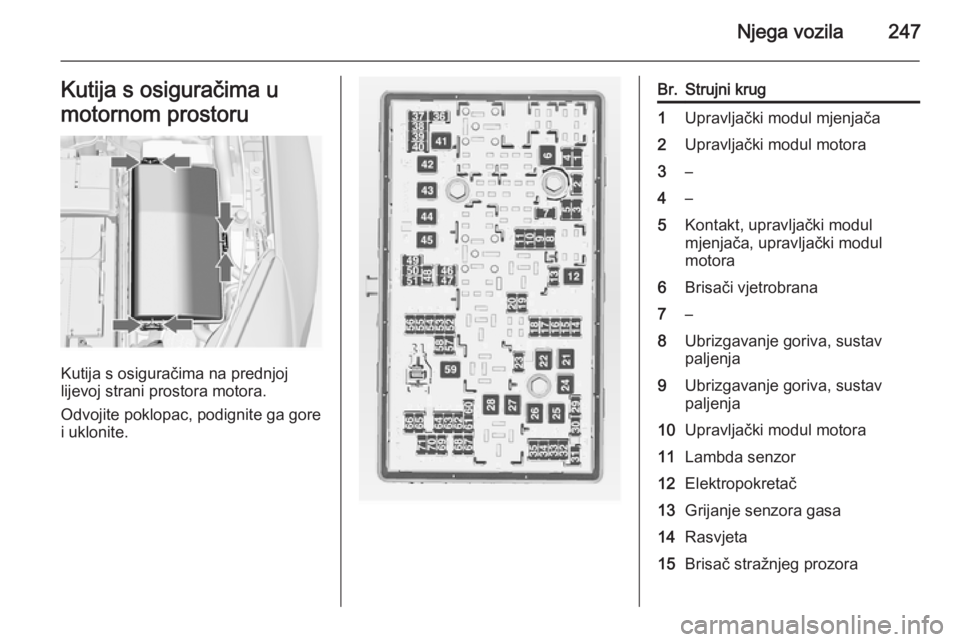

Njega vozila247Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac, podignite ga gore
i uklonite.
Br.Strujni krug1Upravljački modul mjenjača2Upravljački modul motora3–4–5Kontakt, upravljački modul
mjenjača, upravljački modul
motora6Brisači vjetrobrana7–8Ubrizgavanje goriva, sustav
paljenja9Ubrizgavanje goriva, sustav
paljenja10Upravljački modul motora11Lambda senzor12Elektropokretač13Grijanje senzora gasa14Rasvjeta15Brisač stražnjeg prozora

248Njega vozila

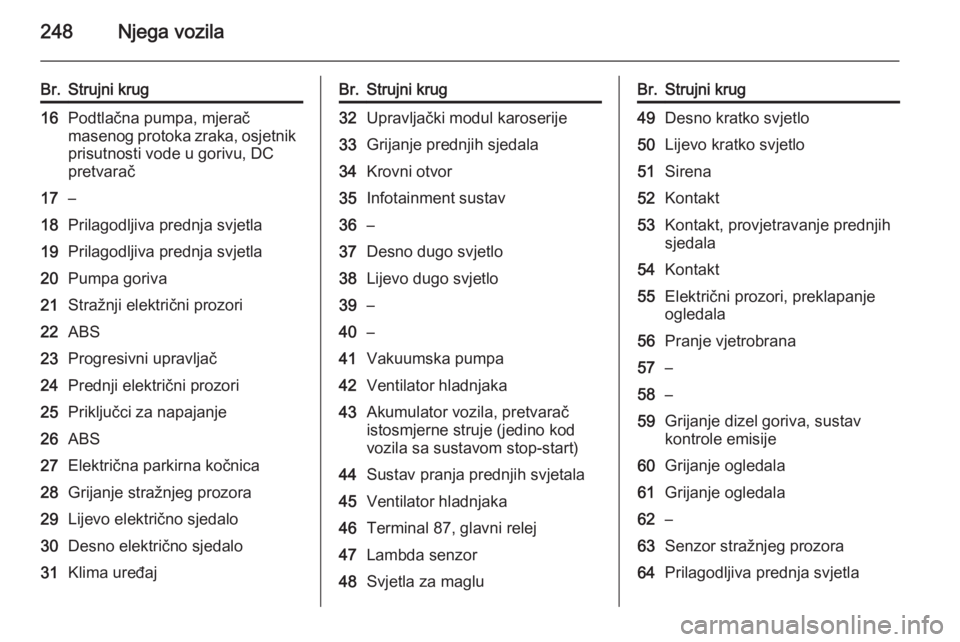

Br.Strujni krug16Podtlačna pumpa, mjerač
masenog protoka zraka, osjetnik
prisutnosti vode u gorivu, DC
pretvarač17–18Prilagodljiva prednja svjetla19Prilagodljiva prednja svjetla20Pumpa goriva21Stražnji električni prozori22ABS23Progresivni upravljač24Prednji električni prozori25Priključci za napajanje26ABS27Električna parkirna kočnica28Grijanje stražnjeg prozora29Lijevo električno sjedalo30Desno električno sjedalo31Klima uređajBr.Strujni krug32Upravljački modul karoserije33Grijanje prednjih sjedala34Krovni otvor35Infotainment sustav36–37Desno dugo svjetlo38Lijevo dugo svjetlo39–40–41Vakuumska pumpa42Ventilator hladnjaka43Akumulator vozila, pretvarač
istosmjerne struje (jedino kod
vozila sa sustavom stop-start)44Sustav pranja prednjih svjetala45Ventilator hladnjaka46Terminal 87, glavni relej47Lambda senzor48Svjetla za magluBr.Strujni krug49Desno kratko svjetlo50Lijevo kratko svjetlo51Sirena52Kontakt53Kontakt, provjetravanje prednjih
sjedala54Kontakt55Električni prozori, preklapanje
ogledala56Pranje vjetrobrana57–58–59Grijanje dizel goriva, sustav
kontrole emisije60Grijanje ogledala61Grijanje ogledala62–63Senzor stražnjeg prozora64Prilagodljiva prednja svjetla
