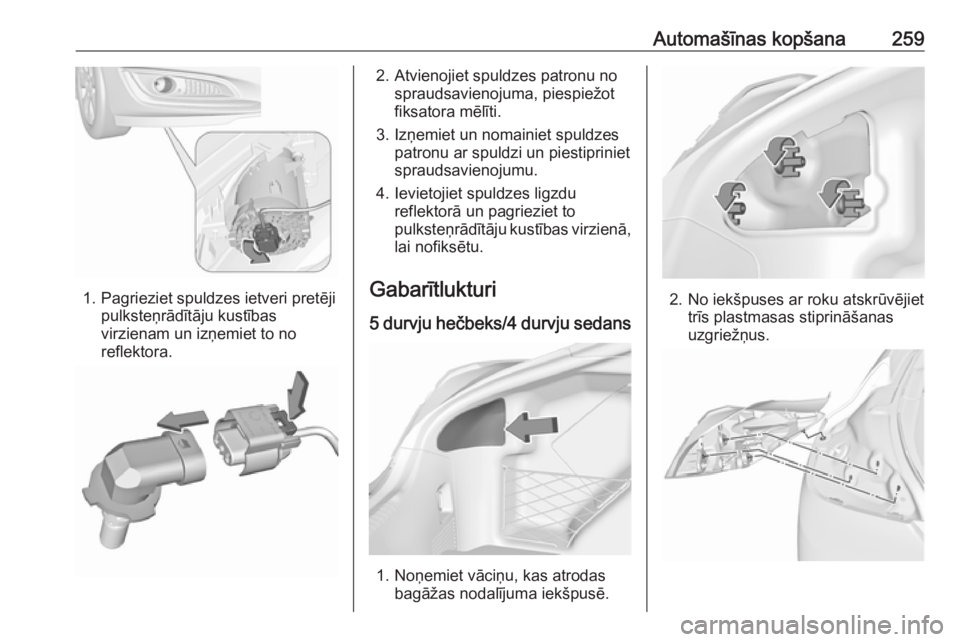

Automašīnas kopšana259
1. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un izņemiet to no
reflektora.
2. Atvienojiet spuldzes patronu no spraudsavienojuma, piespiežot
fiksatora mēlīti.
3. Izņemiet un nomainiet spuldzes patronu ar spuldzi un piestipriniet
spraudsavienojumu.
4. Ievietojiet spuldzes ligzdu reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā,
lai nofiksētu.
Gabarītlukturi 5 durvju hečbeks/4 durvju sedans
1. Noņemiet vāciņu, kas atrodas bagāžas nodalījuma iekšpusē.
2. No iekšpuses ar roku atskrūvējiettrīs plastmasas stiprināšanas
uzgriežņus.

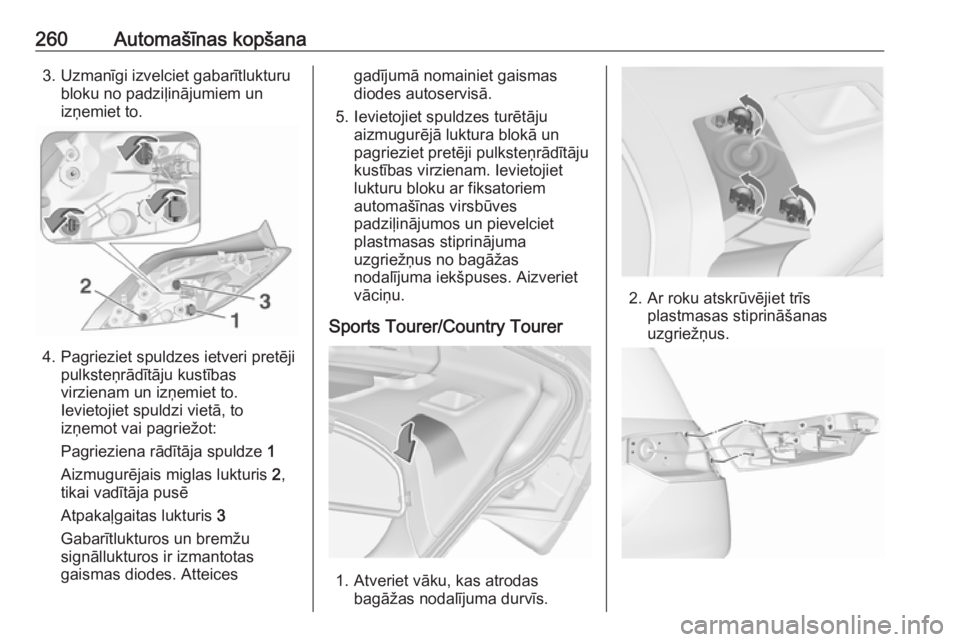

260Automašīnas kopšana3. Uzmanīgi izvelciet gabarītlukturubloku no padziļinājumiem un
izņemiet to.
4. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to.
Ievietojiet spuldzi vietā, to
izņemot vai pagriežot:
Pagrieziena rādītāja spuldze 1
Aizmugurējais miglas lukturis 2,
tikai vadītāja pusē
Atpakaļgaitas lukturis 3
Gabarītlukturos un bremžu
signāllukturos ir izmantotas
gaismas diodes. Atteices
gadījumā nomainiet gaismas
diodes autoservisā.
5. Ievietojiet spuldzes turētāju aizmugurējā luktura blokā un
pagrieziet pretēji pulksteņrādītāju
kustības virzienam. Ievietojiet
lukturu bloku ar fiksatoriem
automašīnas virsbūves
padziļinājumos un pievelciet
plastmasas stiprinājuma
uzgriežņus no bagāžas
nodalījuma iekšpuses. Aizveriet
vāciņu.
Sports Tourer/Country Tourer
1. Atveriet vāku, kas atrodas bagāžas nodalījuma durvīs.
2. Ar roku atskrūvējiet trīsplastmasas stiprināšanas
uzgriežņus.

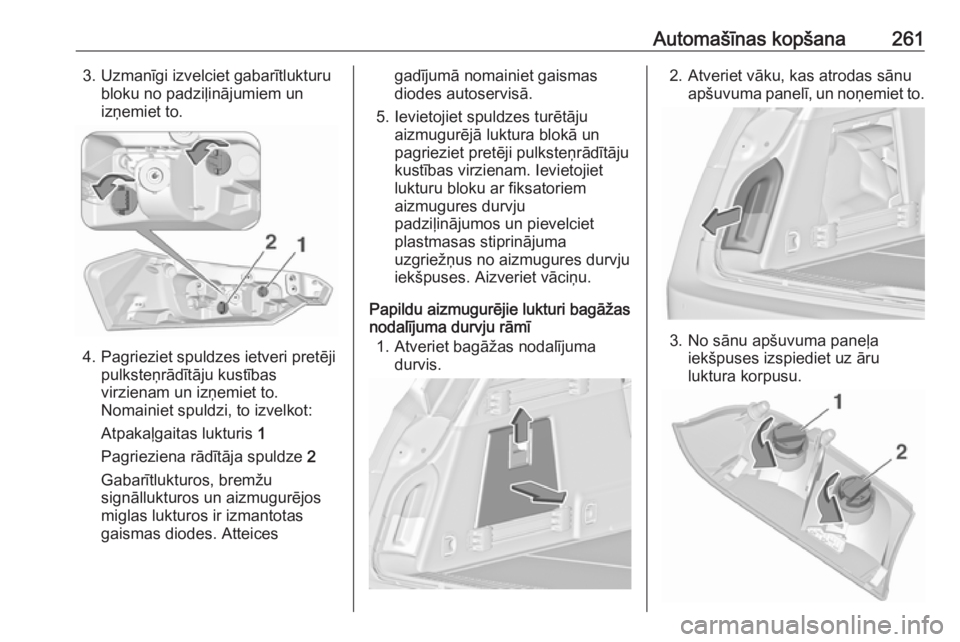

Automašīnas kopšana2613. Uzmanīgi izvelciet gabarītlukturubloku no padziļinājumiem un
izņemiet to.
4. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to.
Nomainiet spuldzi, to izvelkot:
Atpakaļgaitas lukturis 1
Pagrieziena rādītāja spuldze 2
Gabarītlukturos, bremžu
signāllukturos un aizmugurējos
miglas lukturos ir izmantotas
gaismas diodes. Atteices
gadījumā nomainiet gaismas
diodes autoservisā.
5. Ievietojiet spuldzes turētāju aizmugurējā luktura blokā un
pagrieziet pretēji pulksteņrādītāju
kustības virzienam. Ievietojiet
lukturu bloku ar fiksatoriem
aizmugures durvju
padziļinājumos un pievelciet
plastmasas stiprinājuma
uzgriežņus no aizmugures durvju iekšpuses. Aizveriet vāciņu.
Papildu aizmugurējie lukturi bagāžas
nodalījuma durvju rāmī
1. Atveriet bagāžas nodalījuma durvis.2. Atveriet vāku, kas atrodas sānuapšuvuma panelī, un noņemiet to.
3. No sānu apšuvuma paneļa iekšpuses izspiediet uz āru
luktura korpusu.

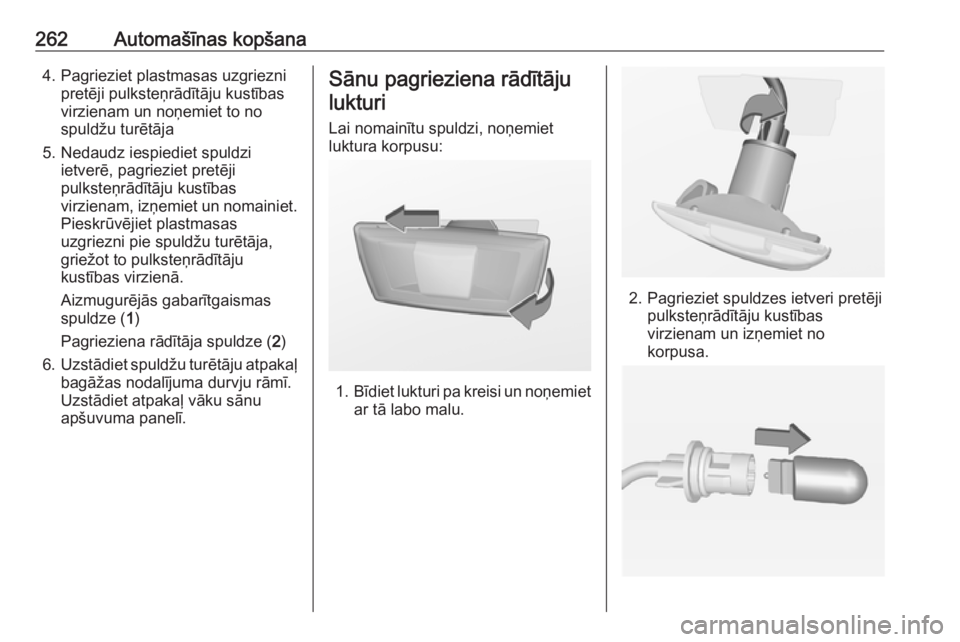

262Automašīnas kopšana4. Pagrieziet plastmasas uzgrieznipretēji pulksteņrādītāju kustības
virzienam un noņemiet to no
spuldžu turētāja
5. Nedaudz iespiediet spuldzi ietverē, pagrieziet pretēji
pulksteņrādītāju kustības
virzienam, izņemiet un nomainiet.
Pieskrūvējiet plastmasas
uzgriezni pie spuldžu turētāja,
griežot to pulksteņrādītāju
kustības virzienā.
Aizmugurējās gabarītgaismas
spuldze ( 1)
Pagrieziena rādītāja spuldze ( 2)
6. Uzstādiet spuldžu turētāju atpakaļ
bagāžas nodalījuma durvju rāmī.Uzstādiet atpakaļ vāku sānu
apšuvuma panelī.Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.

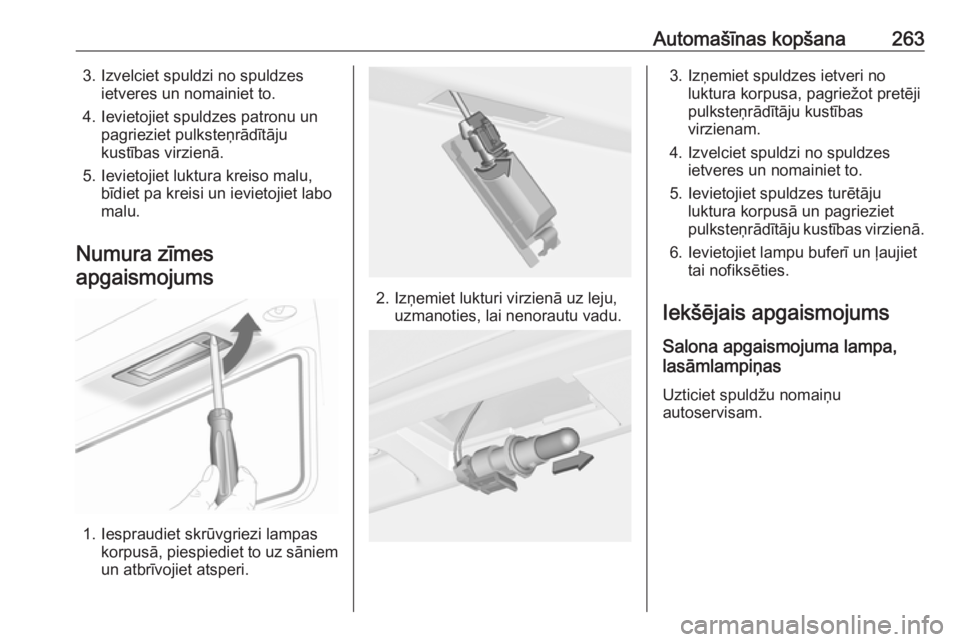

Automašīnas kopšana2633. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi lampas korpusā, piespiediet to uz sāniem
un atbrīvojiet atsperi.
2. Izņemiet lukturi virzienā uz leju, uzmanoties, lai nenorautu vadu.
3. Izņemiet spuldzes ietveri no luktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības virzienam.
4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Iekšējais apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.

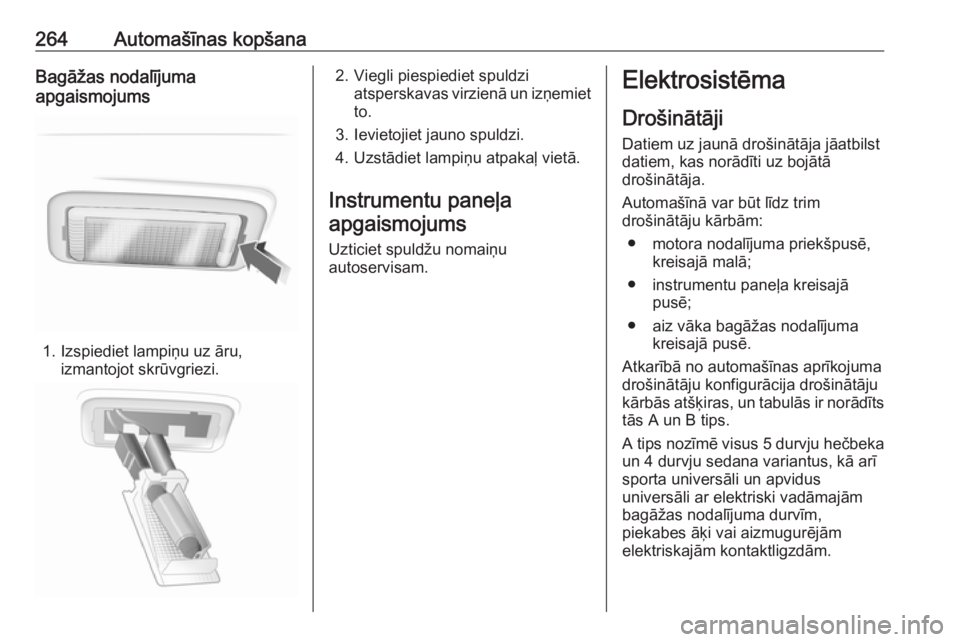

264Automašīnas kopšanaBagāžas nodalījuma
apgaismojums
1. Izspiediet lampiņu uz āru, izmantojot skrūvgriezi.
2. Viegli piespiediet spuldzi atsperskavas virzienā un izņemietto.
3. Ievietojiet jauno spuldzi.
4. Uzstādiet lampiņu atpakaļ vietā.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā var būt līdz trim
drošinātāju kārbām:
● motora nodalījuma priekšpusē, kreisajā malā;
● instrumentu paneļa kreisajā pusē;
● aiz vāka bagāžas nodalījuma kreisajā pusē.
Atkarībā no automašīnas aprīkojuma
drošinātāju konfigurācija drošinātāju
kārbās atšķiras, un tabulās ir norādīts
tās A un B tips.
A tips nozīmē visus 5 durvju hečbeka un 4 durvju sedana variantus, kā arī
sporta universāli un apvidus
universāli ar elektriski vadāmajām
bagāžas nodalījuma durvīm,
piekabes āķi vai aizmugurējām
elektriskajām kontaktligzdām.

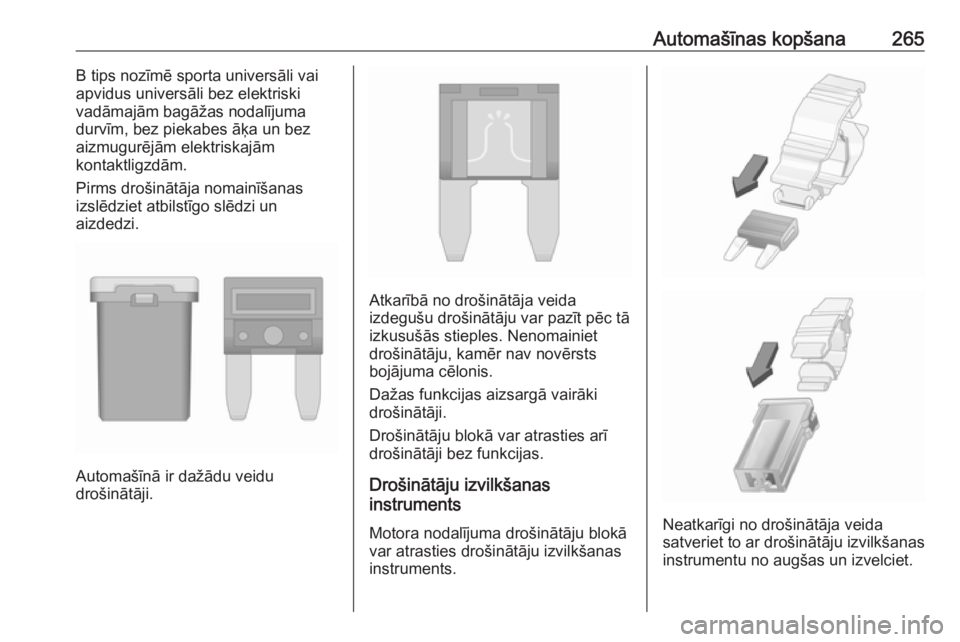

Automašīnas kopšana265B tips nozīmē sporta universāli vai
apvidus universāli bez elektriski
vadāmajām bagāžas nodalījuma
durvīm, bez piekabes āķa un bez
aizmugurējām elektriskajām
kontaktligzdām.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Automašīnā ir dažādu veidu
drošinātāji.
Atkarībā no drošinātāja veida
izdegušu drošinātāju var pazīt pēc tā izkusušās stieples. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī drošinātāji bez funkcijas.
Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.

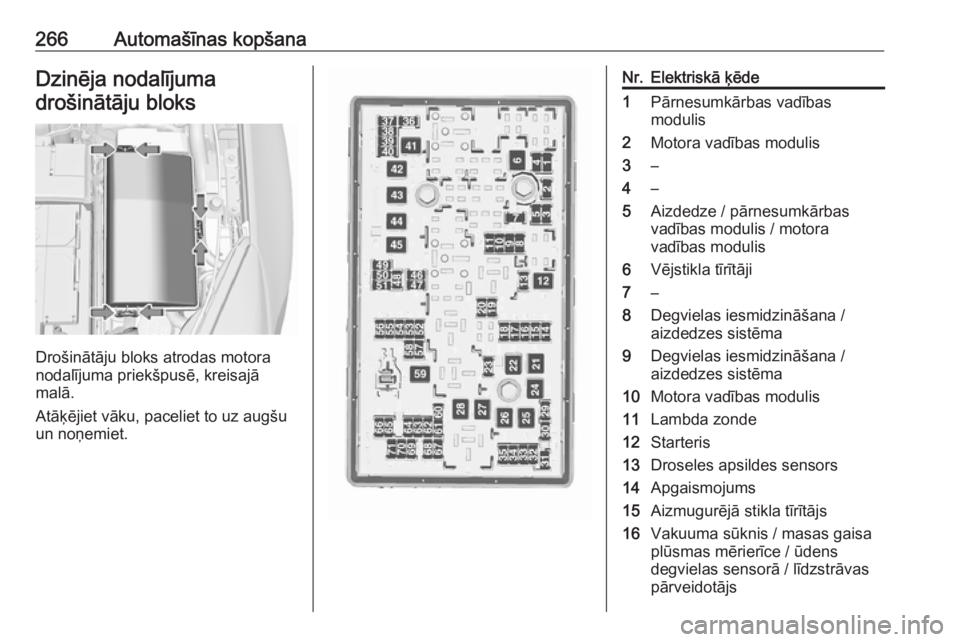

266Automašīnas kopšanaDzinēja nodalījumadrošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atāķējiet vāku, paceliet to uz augšu
un noņemiet.
Nr.Elektriskā ķēde1Pārnesumkārbas vadības
modulis2Motora vadības modulis3–4–5Aizdedze / pārnesumkārbas
vadības modulis / motora
vadības modulis6Vējstikla tīrītāji7–8Degvielas iesmidzināšana /
aizdedzes sistēma9Degvielas iesmidzināšana /
aizdedzes sistēma10Motora vadības modulis11Lambda zonde12Starteris13Droseles apsildes sensors14Apgaismojums15Aizmugurējā stikla tīrītājs16Vakuuma sūknis / masas gaisa
plūsmas mērierīce / ūdens
degvielas sensorā / līdzstrāvas
pārveidotājs

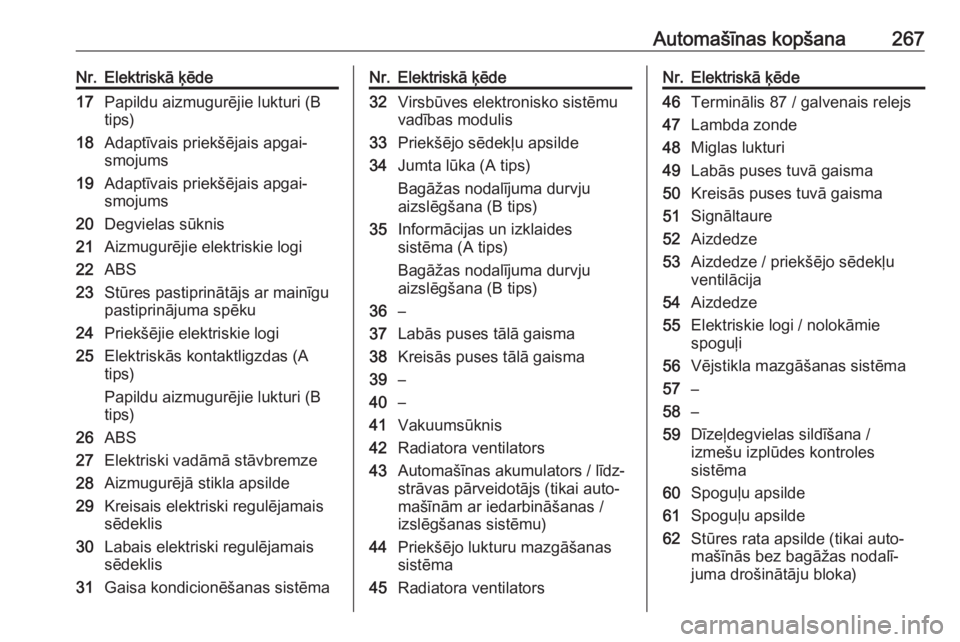

Automašīnas kopšana267Nr.Elektriskā ķēde17Papildu aizmugurējie lukturi (B
tips)18Adaptīvais priekšējais apgai‐
smojums19Adaptīvais priekšējais apgai‐
smojums20Degvielas sūknis21Aizmugurējie elektriskie logi22ABS23Stūres pastiprinātājs ar mainīgu
pastiprinājuma spēku24Priekšējie elektriskie logi25Elektriskās kontaktligzdas (A
tips)
Papildu aizmugurējie lukturi (B
tips)26ABS27Elektriski vadāmā stāvbremze28Aizmugurējā stikla apsilde29Kreisais elektriski regulējamais
sēdeklis30Labais elektriski regulējamais
sēdeklis31Gaisa kondicionēšanas sistēmaNr.Elektriskā ķēde32Virsbūves elektronisko sistēmu
vadības modulis33Priekšējo sēdekļu apsilde34Jumta lūka (A tips)
Bagāžas nodalījuma durvju
aizslēgšana (B tips)35Informācijas un izklaides
sistēma (A tips)
Bagāžas nodalījuma durvju
aizslēgšana (B tips)36–37Labās puses tālā gaisma38Kreisās puses tālā gaisma39–40–41Vakuumsūknis42Radiatora ventilators43Automašīnas akumulators / līdz‐
strāvas pārveidotājs (tikai auto‐
mašīnām ar iedarbināšanas /
izslēgšanas sistēmu)44Priekšējo lukturu mazgāšanas
sistēma45Radiatora ventilatorsNr.Elektriskā ķēde46Terminālis 87 / galvenais relejs47Lambda zonde48Miglas lukturi49Labās puses tuvā gaisma50Kreisās puses tuvā gaisma51Signāltaure52Aizdedze53Aizdedze / priekšējo sēdekļu
ventilācija54Aizdedze55Elektriskie logi / nolokāmie
spoguļi56Vējstikla mazgāšanas sistēma57–58–59Dīzeļdegvielas sildīšana /
izmešu izplūdes kontroles
sistēma60Spoguļu apsilde61Spoguļu apsilde62Stūres rata apsilde (tikai auto‐
mašīnās bez bagāžas nodalī‐
juma drošinātāju bloka)

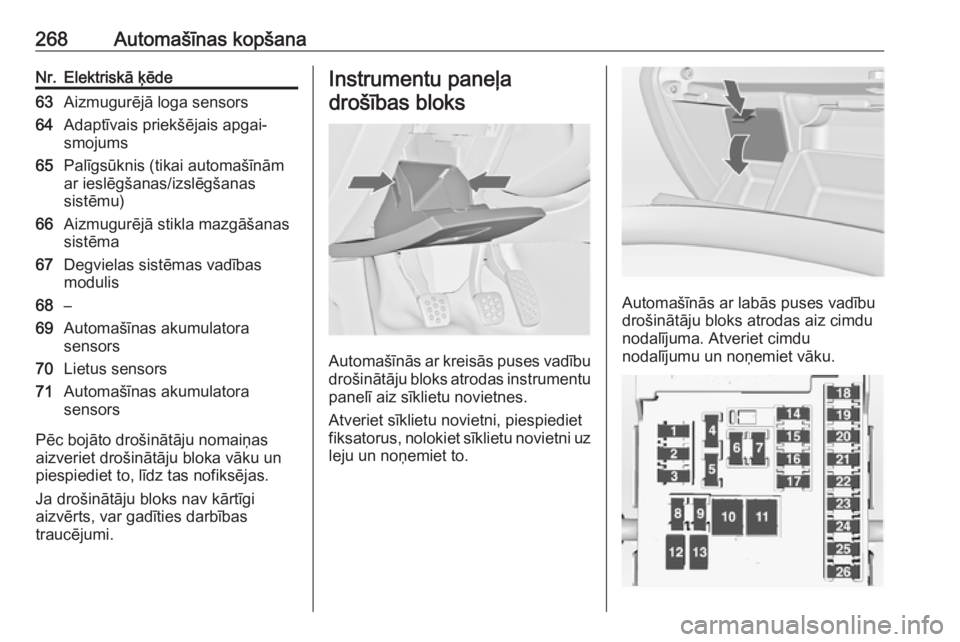

268Automašīnas kopšanaNr.Elektriskā ķēde63Aizmugurējā loga sensors64Adaptīvais priekšējais apgai‐
smojums65Palīgsūknis (tikai automašīnām
ar ieslēgšanas/izslēgšanas
sistēmu)66Aizmugurējā stikla mazgāšanas
sistēma67Degvielas sistēmas vadības
modulis68–69Automašīnas akumulatora
sensors70Lietus sensors71Automašīnas akumulatora
sensors
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni, piespiediet
fiksatorus, nolokiet sīklietu novietni uz leju un noņemiet to.
Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu un noņemiet vāku.
