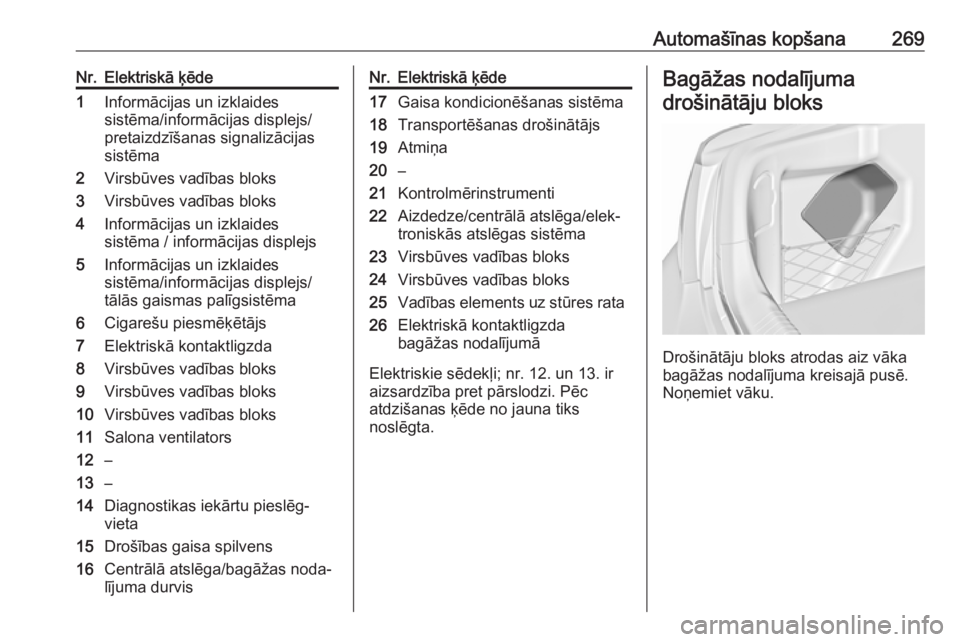

Automašīnas kopšana269Nr.Elektriskā ķēde1Informācijas un izklaides
sistēma/informācijas displejs/
pretaizdzīšanas signalizācijas
sistēma2Virsbūves vadības bloks3Virsbūves vadības bloks4Informācijas un izklaides
sistēma / informācijas displejs5Informācijas un izklaides
sistēma/informācijas displejs/
tālās gaismas palīgsistēma6Cigarešu piesmēķētājs7Elektriskā kontaktligzda8Virsbūves vadības bloks9Virsbūves vadības bloks10Virsbūves vadības bloks11Salona ventilators12–13–14Diagnostikas iekārtu pieslēg‐
vieta15Drošības gaisa spilvens16Centrālā atslēga/bagāžas noda‐
lījuma durvisNr.Elektriskā ķēde17Gaisa kondicionēšanas sistēma18Transportēšanas drošinātājs19Atmiņa20–21Kontrolmērinstrumenti22Aizdedze/centrālā atslēga/elek‐
troniskās atslēgas sistēma23Virsbūves vadības bloks24Virsbūves vadības bloks25Vadības elements uz stūres rata26Elektriskā kontaktligzda
bagāžas nodalījumā
Elektriskie sēdekļi; nr. 12. un 13. ir
aizsardzība pret pārslodzi. Pēc
atdzišanas ķēde no jauna tiks
noslēgta.
Bagāžas nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas aiz vāka
bagāžas nodalījuma kreisajā pusē.
Noņemiet vāku.

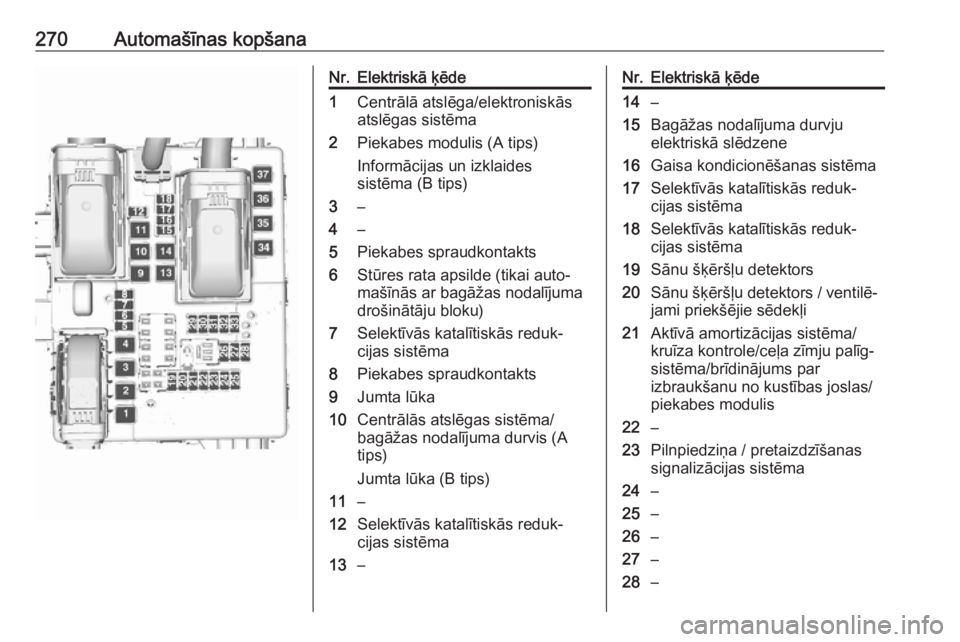

270Automašīnas kopšanaNr.Elektriskā ķēde1Centrālā atslēga/elektroniskās
atslēgas sistēma2Piekabes modulis (A tips)
Informācijas un izklaides
sistēma (B tips)3–4–5Piekabes spraudkontakts6Stūres rata apsilde (tikai auto‐
mašīnās ar bagāžas nodalījuma
drošinātāju bloku)7Selektīvās katalītiskās reduk‐
cijas sistēma8Piekabes spraudkontakts9Jumta lūka10Centrālās atslēgas sistēma/
bagāžas nodalījuma durvis (A
tips)
Jumta lūka (B tips)11–12Selektīvās katalītiskās reduk‐
cijas sistēma13–Nr.Elektriskā ķēde14–15Bagāžas nodalījuma durvju
elektriskā slēdzene16Gaisa kondicionēšanas sistēma17Selektīvās katalītiskās reduk‐
cijas sistēma18Selektīvās katalītiskās reduk‐
cijas sistēma19Sānu šķēršļu detektors20Sānu šķēršļu detektors / ventilē‐ jami priekšējie sēdekļi21Aktīvā amortizācijas sistēma/
kruīza kontrole/ceļa zīmju palīg‐
sistēma/brīdinājums par
izbraukšanu no kustības joslas/
piekabes modulis22–23Pilnpiedziņa / pretaizdzīšanas
signalizācijas sistēma24–25–26–27–28–

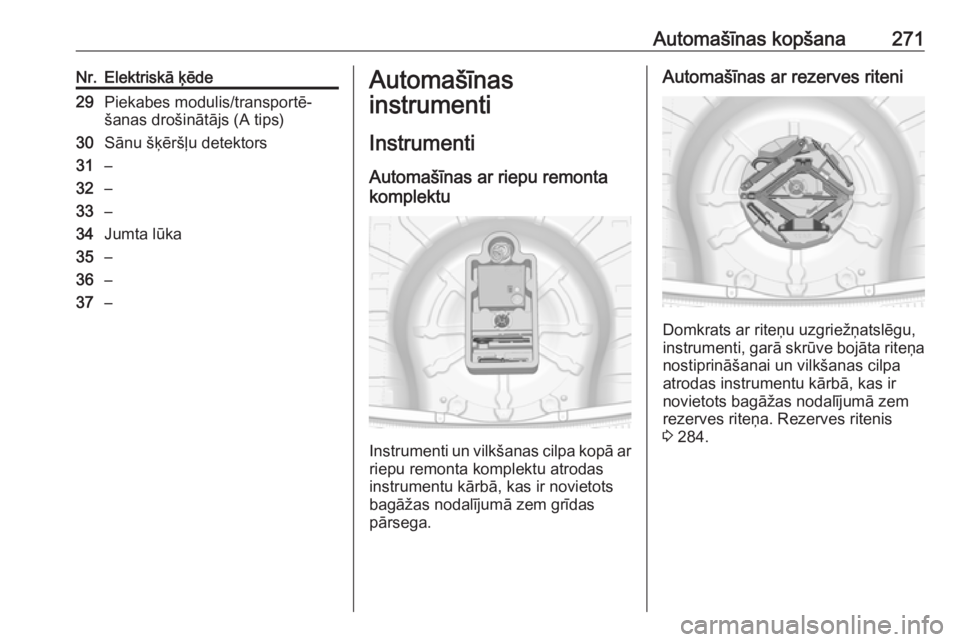

Automašīnas kopšana271Nr.Elektriskā ķēde29Piekabes modulis/transportē‐
šanas drošinātājs (A tips)30Sānu šķēršļu detektors31–32–33–34Jumta lūka35–36–37–Automašīnas
instrumenti
Instrumenti Automašīnas ar riepu remonta
komplektu
Instrumenti un vilkšanas cilpa kopā ar riepu remonta komplektu atrodas
instrumentu kārbā, kas ir novietots
bagāžas nodalījumā zem grīdas
pārsega.
Automašīnas ar rezerves riteni
Domkrats ar riteņu uzgriežņatslēgu,
instrumenti, garā skrūve bojāta riteņa nostiprināšanai un vilkšanas cilpa
atrodas instrumentu kārbā, kas ir
novietots bagāžas nodalījumā zem
rezerves riteņa. Rezerves ritenis
3 284.

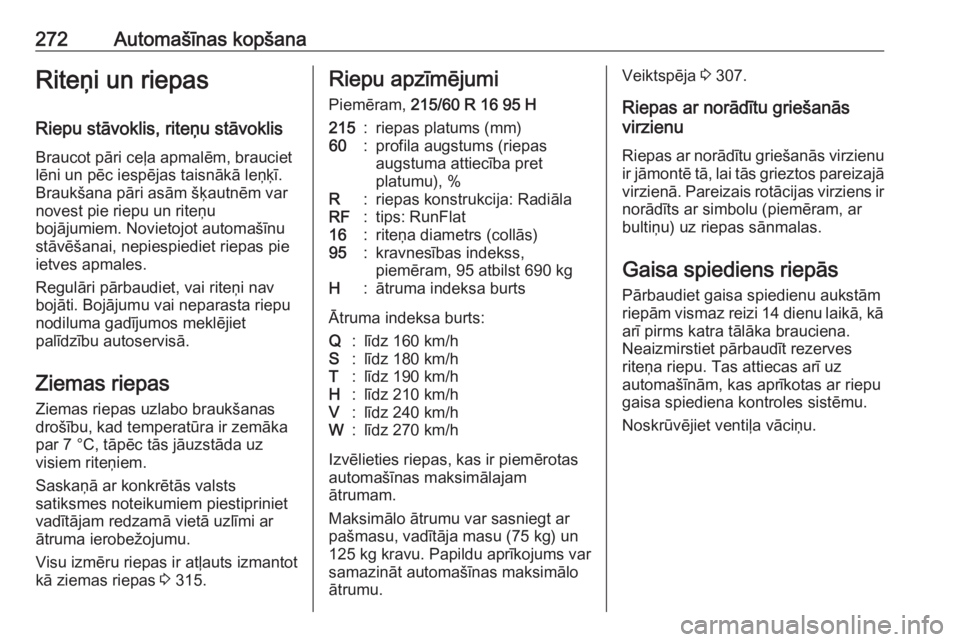

272Automašīnas kopšanaRiteņi un riepas
Riepu stāvoklis, riteņu stāvoklis Braucot pāri ceļa apmalēm, brauciet
lēni un pēc iespējas taisnākā leņķī.
Braukšana pāri asām šķautnēm var
novest pie riepu un riteņu
bojājumiem. Novietojot automašīnu
stāvēšanai, nepiespiediet riepas pie
ietves apmales.
Regulāri pārbaudiet, vai riteņi nav
bojāti. Bojājumu vai neparasta riepu
nodiluma gadījumos meklējiet
palīdzību autoservisā.
Ziemas riepas
Ziemas riepas uzlabo braukšanas
drošību, kad temperatūra ir zemāka
par 7 °C, tāpēc tās jāuzstāda uz
visiem riteņiem.
Saskaņā ar konkrētās valsts
satiksmes noteikumiem piestipriniet
vadītājam redzamā vietā uzlīmi ar
ātruma ierobežojumu.
Visu izmēru riepas ir atļauts izmantot
kā ziemas riepas 3 315.Riepu apzīmējumi
Piemēram, 215/60 R 16 95 H215:riepas platums (mm)60:profila augstums (riepas
augstuma attiecība pret
platumu), %R:riepas konstrukcija: RadiālaRF:tips: RunFlat16:riteņa diametrs (collās)95:kravnesības indekss,
piemēram, 95 atbilst 690 kgH:ātruma indeksa burts
Ātruma indeksa burts:
Q:līdz 160 km/hS:līdz 180 km/hT:līdz 190 km/hH:līdz 210 km/hV:līdz 240 km/hW:līdz 270 km/h
Izvēlieties riepas, kas ir piemērotas
automašīnas maksimālajam
ātrumam.
Maksimālo ātrumu var sasniegt ar
pašmasu, vadītāja masu (75 kg) un
125 kg kravu. Papildu aprīkojums var
samazināt automašīnas maksimālo
ātrumu.
Veiktspēja 3 307.
Riepas ar norādītu griešanās
virzienu
Riepas ar norādītu griešanās virzienuir jāmontē tā, lai tās grieztos pareizajā
virzienā. Pareizais rotācijas virziens ir norādīts ar simbolu (piemēram, arbultiņu) uz riepas sānmalas.
Gaisa spiediens riepās
Pārbaudiet gaisa spiedienu aukstām
riepām vismaz reizi 14 dienu laikā, kā arī pirms katra tālāka brauciena.
Neaizmirstiet pārbaudīt rezerves
riteņa riepu. Tas attiecas arī uz
automašīnām, kas aprīkotas ar riepu
gaisa spiediena kontroles sistēmu.
Noskrūvējiet ventiļa vāciņu.

Automašīnas kopšana273
Gaisa spiediens riepās 3 315.
Riepu gaisa spiediena informācijas
uzlīmē, kas atrodas uz kreiso durvju rāmja, ir norādītas oriģinālā
aprīkojuma riepas un atbilstošais
spiediens tajās.
Riepu gaisa spiediena dati attiecas uz aukstām riepām. Tie attiecas gan uz
vasaras, gan uz ziemas riepām.
Vienmēr piepumpējiet rezerves riteņa
riepu līdz spiedienam, kas norādīts
pilnībā piekrautai automašīnai.
Riepu gaisa spiediens ECO ir
paredzēts, lai panāktu mazāko
iespējamo degvielas patēriņu.
Nepareizs gaisa spiediens riepās negatīvi ietekmē drošību,
automašīnas vadāmību, komfortu un
degvielas ekonomiju, kā arī paātrina
riepu dilšanu.
Gaisa spiediens riepās atšķiras
atkarībā no aprīkojuma veida. Lai
noteiktu pareizo gaisa spiediena
vērtību, ievērojiet šādu procedūru:
1. Nosakiet dzenošās ass un virsbūves veidu.
2. Nosakiet dzinēja identifikatora kodu. Motora dati 3 305.
3. Nosakiet attiecīgo riepu.
Riepu spiediena tabulās ir norādītas
visas iespējamās riepu kombinācijas
3 315.
Jūsu automašīnai apstiprinātās
riepas skatiet EEK atbilstības
sertifikātā, kas izsniegts kopā ar jūsu
automašīnu, vai arī citos valsts
reģistrācijas dokumentos.
Vadītājs ir atbildīgs par gaisa
spiediena riepās pareizu
noregulēšanu.9 Brīdinājums
Pārāk zems gaisa spiediens riepā
var novest pie pastiprinātas riepas uzkaršanas un iekšējiem
bojājumiem, kas var izraisīt
protektora atdalīšanos un pat
riepas pārsprāgšanu, braucot lielā ātrumā.
9 Brīdinājums
Specifiskām riepām ieteicamais
spiediens riepās, kas norādīts
riepu spiediena tabulā, var
pārsniegt uz riepas norādīto
maksimālo spiedienu. Nekādā
gadījumā nepārsniedziet uz riepas norādīto maksimālo gaisa
spiedienu riepās.
Ja jūsu automašīna ir aprīkota ar
riepu gaisa spiediena kontroles
sistēmu, pirms riepu gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi. Pēc riepu
spiediena noregulēšanas ieslēdziet
aizdedzi un atlasiet atbilstošo

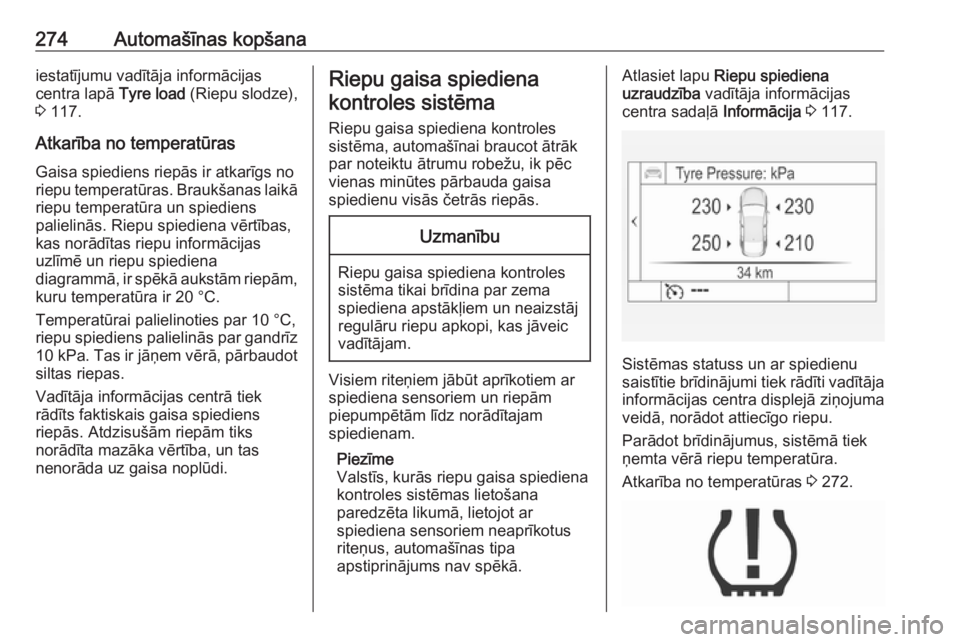

274Automašīnas kopšanaiestatījumu vadītāja informācijas
centra lapā Tyre load (Riepu slodze),
3 117.
Atkarība no temperatūras Gaisa spiediens riepās ir atkarīgs no
riepu temperatūras. Braukšanas laikā
riepu temperatūra un spiediens
palielinās. Riepu spiediena vērtības,
kas norādītas riepu informācijas
uzlīmē un riepu spiediena
diagrammā, ir spēkā aukstām riepām,
kuru temperatūra ir 20 °C.
Temperatūrai palielinoties par 10 °C,
riepu spiediens palielinās par gandrīz 10 kPa . Tas ir jāņem vērā, pārbaudot
siltas riepas.
Vadītāja informācijas centrā tiek
rādīts faktiskais gaisa spiediens
riepās. Atdzisušām riepām tiks
norādīta mazāka vērtība, un tas
nenorāda uz gaisa noplūdi.Riepu gaisa spiediena
kontroles sistēma
Riepu gaisa spiediena kontroles
sistēma, automašīnai braucot ātrāk
par noteiktu ātrumu robežu, ik pēc
vienas minūtes pārbauda gaisa
spiedienu visās četrās riepās.Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas tipa
apstiprinājums nav spēkā.
Atlasiet lapu Riepu spiediena
uzraudzība vadītāja informācijas
centra sadaļā Informācija 3 117.
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojumaveidā, norādot attiecīgo riepu.
Parādot brīdinājumus, sistēmā tiek
ņemta vērā riepu temperatūra.
Atkarība no temperatūras 3 272.

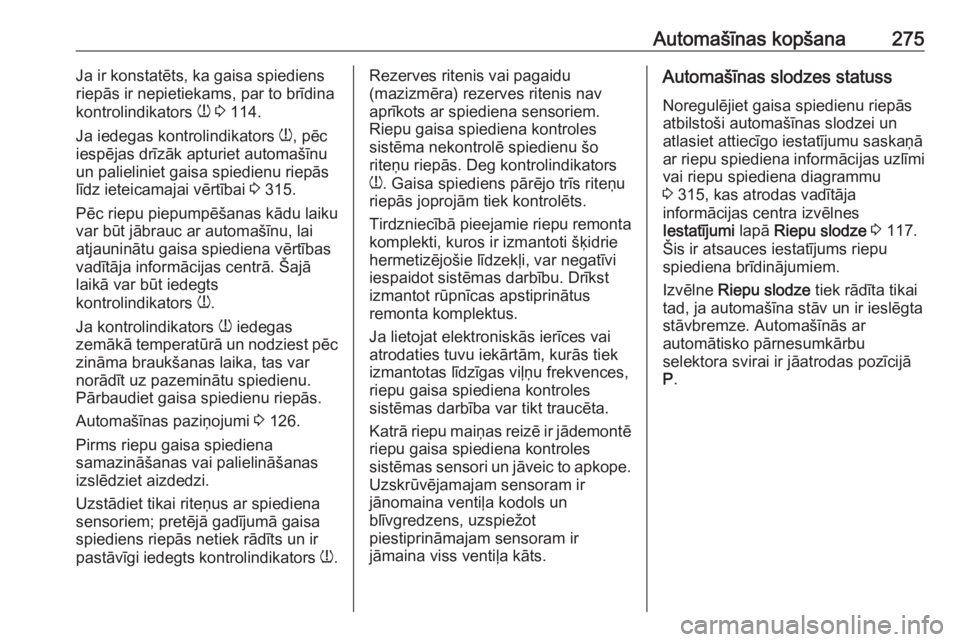

Automašīnas kopšana275Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators w 3 114.
Ja iedegas kontrolindikators w, pēc
iespējas drīzāk apturiet automašīnu un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai 3 315.
Pēc riepu piepumpēšanas kādu laiku
var būt jābrauc ar automašīnu, lai
atjauninātu gaisa spiediena vērtības
vadītāja informācijas centrā. Šajā
laikā var būt iedegts
kontrolindikators w.
Ja kontrolindikators w iedegas
zemākā temperatūrā un nodziest pēc
zināma braukšanas laika, tas var
norādīt uz pazeminātu spiedienu.
Pārbaudiet gaisa spiedienu riepās.
Automašīnas paziņojumi 3 126.
Pirms riepu gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi.
Uzstādiet tikai riteņus ar spiediena
sensoriem; pretējā gadījumā gaisa
spiediens riepās netiek rādīts un ir
pastāvīgi iedegts kontrolindikators w.Rezerves ritenis vai pagaidu
(mazizmēra) rezerves ritenis nav aprīkots ar spiediena sensoriem.Riepu gaisa spiediena kontroles
sistēma nekontrolē spiedienu šo
riteņu riepās. Deg kontrolindikators
w . Gaisa spiediens pārējo trīs riteņu
riepās joprojām tiek kontrolēts.
Tirdzniecībā pieejamie riepu remonta
komplekti, kuros ir izmantoti šķidrie
hermetizējošie līdzekļi, var negatīvi iespaidot sistēmas darbību. Drīkst
izmantot rūpnīcas apstiprinātus
remonta komplektus.
Ja lietojat elektroniskās ierīces vai
atrodaties tuvu iekārtām, kurās tiek
izmantotas līdzīgas viļņu frekvences,
riepu gaisa spiediena kontroles
sistēmas darbība var tikt traucēta.
Katrā riepu maiņas reizē ir jādemontē riepu gaisa spiediena kontroles
sistēmas sensori un jāveic to apkope.
Uzskrūvējamajam sensoram ir
jānomaina ventiļa kodols un
blīvgredzens, uzspiežot
piestiprināmajam sensoram ir
jāmaina viss ventiļa kāts.Automašīnas slodzes statuss
Noregulējiet gaisa spiedienu riepās
atbilstoši automašīnas slodzei un
atlasiet attiecīgo iestatījumu saskaņā
ar riepu spiediena informācijas uzlīmi vai riepu spiediena diagrammu
3 315, kas atrodas vadītāja
informācijas centra izvēlnes
Iestatījumi lapā Riepu slodze 3 117.
Šis ir atsauces iestatījums riepu spiediena brīdinājumiem.
Izvēlne Riepu slodze tiek rādīta tikai
tad, ja automašīna stāv un ir ieslēgta stāvbremze. Automašīnās ar
automātisko pārnesumkārbu
selektora svirai ir jāatrodas pozīcijā
P .

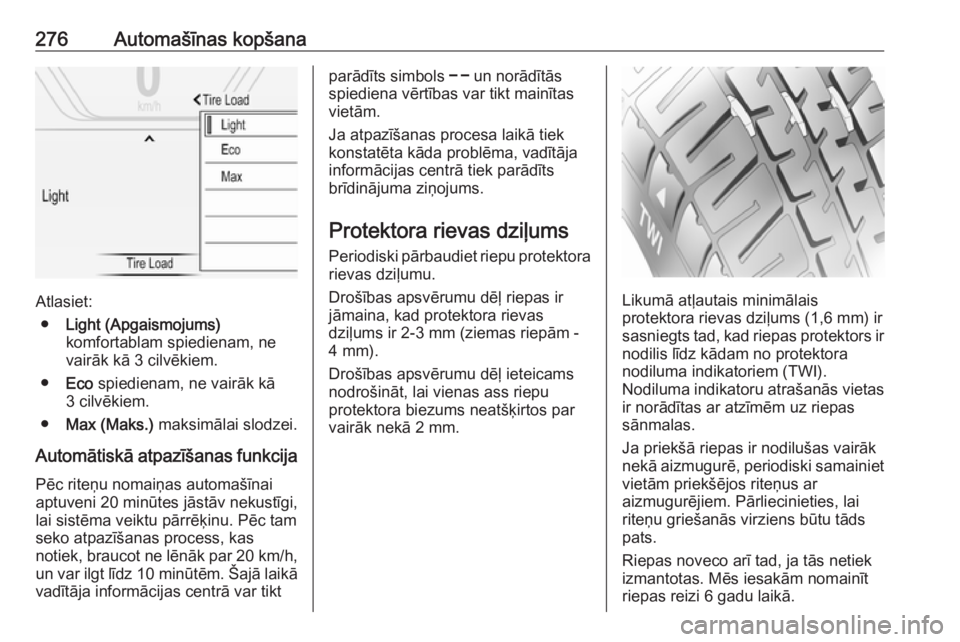

276Automašīnas kopšana
Atlasiet:● Light (Apgaismojums)
komfortablam spiedienam, ne
vairāk kā 3 cilvēkiem.
● Eco spiedienam, ne vairāk kā
3 cilvēkiem.
● Max (Maks.) maksimālai slodzei.
Automātiskā atpazīšanas funkcija
Pēc riteņu nomaiņas automašīnai
aptuveni 20 minūtes jāstāv nekustīgi,
lai sistēma veiktu pārrēķinu. Pēc tam
seko atpazīšanas process, kas
notiek, braucot ne lēnāk par 20 km/h,
un var ilgt līdz 10 minūtēm. Šajā laikā
vadītāja informācijas centrā var tikt
parādīts simbols $ un norādītās
spiediena vērtības var tikt mainītas
vietām.
Ja atpazīšanas procesa laikā tiek
konstatēta kāda problēma, vadītāja
informācijas centrā tiek parādīts
brīdinājuma ziņojums.
Protektora rievas dziļums
Periodiski pārbaudiet riepu protektora rievas dziļumu.
Drošības apsvērumu dēļ riepas ir
jāmaina, kad protektora rievas
dziļums ir 2-3 mm (ziemas riepām -
4 mm).
Drošības apsvērumu dēļ ieteicams
nodrošināt, lai vienas ass riepu
protektora biezums neatšķirtos par
vairāk nekā 2 mm.
Likumā atļautais minimālais
protektora rievas dziļums (1,6 mm) ir
sasniegts tad, kad riepas protektors ir
nodilis līdz kādam no protektora
nodiluma indikatoriem (TWI).
Nodiluma indikatoru atrašanās vietas ir norādītas ar atzīmēm uz riepas
sānmalas.
Ja priekšā riepas ir nodilušas vairāk
nekā aizmugurē, periodiski samainiet vietām priekšējos riteņus ar
aizmugurējiem. Pārliecinieties, lai
riteņu griešanās virziens būtu tāds pats.
Riepas noveco arī tad, ja tās netiek
izmantotas. Mēs iesakām nomainīt
riepas reizi 6 gadu laikā.

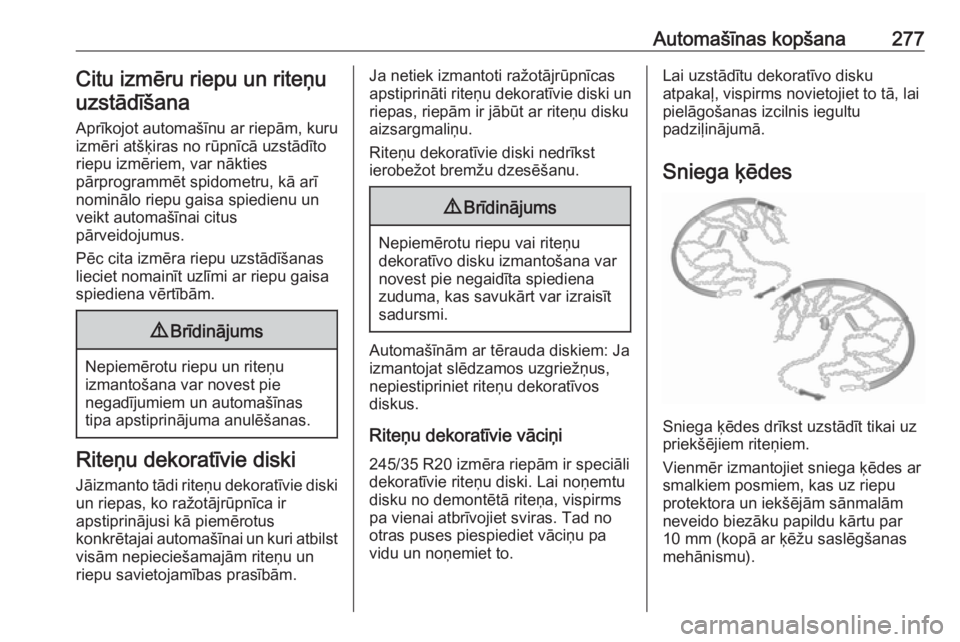

Automašīnas kopšana277Citu izmēru riepu un riteņuuzstādīšana
Aprīkojot automašīnu ar riepām, kuru
izmēri atšķiras no rūpnīcā uzstādīto riepu izmēriem, var nākties
pārprogrammēt spidometru, kā arī
nominālo riepu gaisa spiedienu un
veikt automašīnai citus
pārveidojumus.
Pēc cita izmēra riepu uzstādīšanas
lieciet nomainīt uzlīmi ar riepu gaisa
spiediena vērtībām.9 Brīdinājums
Nepiemērotu riepu un riteņu
izmantošana var novest pie
negadījumiem un automašīnas
tipa apstiprinājuma anulēšanas.
Riteņu dekoratīvie diski
Jāizmanto tādi riteņu dekoratīvie diski un riepas, ko ražotājrūpnīca ir
apstiprinājusi kā piemērotus
konkrētajai automašīnai un kuri atbilst
visām nepieciešamajām riteņu un
riepu savietojamības prasībām.
Ja netiek izmantoti ražotājrūpnīcas
apstiprināti riteņu dekoratīvie diski un
riepas, riepām ir jābūt ar riteņu disku
aizsargmaliņu.
Riteņu dekoratīvie diski nedrīkst
ierobežot bremžu dzesēšanu.9 Brīdinājums
Nepiemērotu riepu vai riteņu
dekoratīvo disku izmantošana var
novest pie negaidīta spiediena
zuduma, kas savukārt var izraisīt
sadursmi.
Automašīnām ar tērauda diskiem: Ja
izmantojat slēdzamos uzgriežņus,
nepiestipriniet riteņu dekoratīvos
diskus.
Riteņu dekoratīvie vāciņi 245/35 R20 izmēra riepām ir speciāli
dekoratīvie riteņu diski. Lai noņemtu disku no demontētā riteņa, vispirms
pa vienai atbrīvojiet sviras. Tad no
otras puses piespiediet vāciņu pa
vidu un noņemiet to.
Lai uzstādītu dekoratīvo disku
atpakaļ, vispirms novietojiet to tā, lai
pielāgošanas izcilnis iegultu
padziļinājumā.
Sniega ķēdes
Sniega ķēdes drīkst uzstādīt tikai uz
priekšējiem riteņiem.
Vienmēr izmantojiet sniega ķēdes ar
smalkiem posmiem, kas uz riepu
protektora un iekšējām sānmalām
neveido biezāku papildu kārtu par
10 mm (kopā ar ķēžu saslēgšanas
mehānismu).

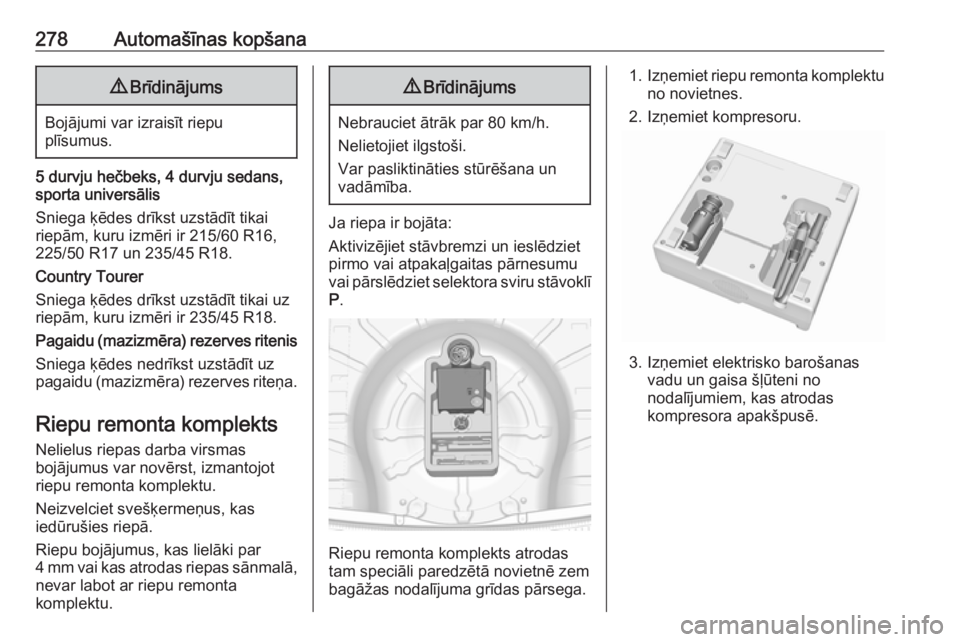

278Automašīnas kopšana9Brīdinājums
Bojājumi var izraisīt riepu
plīsumus.
5 durvju hečbeks, 4 durvju sedans, sporta universālis
Sniega ķēdes drīkst uzstādīt tikai
riepām, kuru izmēri ir 215/60 R16,
225/50 R17 un 235/45 R18.
Country Tourer
Sniega ķēdes drīkst uzstādīt tikai uz
riepām, kuru izmēri ir 235/45 R18.
Pagaidu (mazizmēra) rezerves ritenis
Sniega ķēdes nedrīkst uzstādīt uz
pagaidu (mazizmēra) rezerves riteņa.
Riepu remonta komplektsNelielus riepas darba virsmas
bojājumus var novērst, izmantojot
riepu remonta komplektu.
Neizvelciet svešķermeņus, kas
iedūrušies riepā.
Riepu bojājumus, kas lielāki par
4 mm vai kas atrodas riepas sānmalā,
nevar labot ar riepu remonta
komplektu.
9 Brīdinājums
Nebrauciet ātrāk par 80 km/h.
Nelietojiet ilgstoši.
Var pasliktināties stūrēšana un
vadāmība.
Ja riepa ir bojāta:
Aktivizējiet stāvbremzi un ieslēdziet
pirmo vai atpakaļgaitas pārnesumu
vai pārslēdziet selektora sviru stāvoklī
P .
Riepu remonta komplekts atrodas
tam speciāli paredzētā novietnē zem bagāžas nodalījuma grīdas pārsega.
1. Izņemiet riepu remonta komplektu
no novietnes.
2. Izņemiet kompresoru.
3. Izņemiet elektrisko barošanas vadu un gaisa šļūteni no
nodalījumiem, kas atrodas
kompresora apakšpusē.
